F0U095Abfig. 97
WERKING
Uitschakelmethode van de motor
Als auto stilstaat, wordt de motor uitgezet als de
versnellingspook in de vrijstand staat en het
koppelingspedaal is losgelaten.
Startmethode van de motor
Trap het koppelingspedaal in om de motor weer te
starten.START&STOP-systeem
(voor bepaalde uitvoeringen/markten)
Het Start&Stop-systeem zet automatisch de motor uit
als de auto stilstaat en start de motor zodra de
bestuurder weer wil gaan rijden.
Zo wordt de doelmatigheid van de auto vergroot door
een vermindering van het brandstofverbruik, de uitstoot
van schadelijke uitlaatgassen en de akoestische
vervuiling. Het systeem schakelt in iedere keer als de
motor wordt gestart.
Als u het interieur in de auto wilt blijven koelen, dan
moet u het Start&Stop-systeem uitschakelen, zodat de
airconditioning continu kan blijven werken.
F0U097Abfig. 96
069-108 GPUNTO EVO Abarth NL 1ed 6-05-2010 10:17 Pagina 99

100
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
OMSTANDIGHEDEN WAARBIJ
DE MOTOR NIET WORDT UITGEZET
Als het systeem ingeschakeld is, dan wordt, vanwege
comforteisen, ter beperking van de uitstoot en om
veiligheidsredenen, de motor niet uitgezet onder de
volgende omstandigheden:
❒nog koude motor;
❒zeer lage buitentemperaturen;
❒onvoldoende opgeladen accu;
❒ingeschakelde achterruitverwarming;
❒ruitenwisser ingeschakeld op maximale snelheid;
❒geopend bestuurdersportier;
❒niet omgelegde veiligheidsgordel van bestuurder;
❒ingeschakelde achteruit (bijv. bij inparkeren);
❒bij automatische airconditioning, zolang er nog geen
comfortabele temperatuur in het interieur is of bij
ingeschakelde MAX – DEF-functie;
❒in de eerste gebruiksperiode als het systeem zichzelf
instelt.
In bovengenoemde gevallen verschijnt er een melding op
het display en gaat het lampje fig. 98 op het
instrumentenpaneel knipperen. HANDMATIGE IN-/UITSCHAKELING
Het Start&Stop-systeem kan worden in- en
uitgeschakeld met de knop op het dashboard fig. 96.
Als het systeem is ingeschakeld, gaat op het
instrumentenpaneel het betreffende lampje branden
fig. 97.
Als het systeem wordt uitgeschakeld, gaat op het
instrumentenpaneel het lampje fig. 98 branden.
Bovendien verschijnen op het instelbare multifunctionele
display de meldingen m.b.t. het in- en uitschakelen van
het systeem.
F0U096Abfig. 98
069-108 GPUNTO EVO Abarth NL 1ed 6-05-2010 10:17 Pagina 100

101
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U098Abfig. 99
VEILIGHEIDSINSTELLINGEN
Als de motor is uitgezet door het Start&Stop-systeem
en de bestuurder maakt de eigen veiligheidsgordel los en
opent het bestuurders- of passagiersportier, dan kan de
motor daarna alleen worden gestart m.b.v. de
contactsleutel.
De bestuurder wordt op deze situatie geattendeerd
door een akoestisch signaal, een melding op het display
en het knipperen van het lampje fig. 98 op het
instrumentenpaneel.
„ENERGY SAVING”-FUNCTIE
(voor bepaalde uitvoeringen/markten)
Als na een automatische start van de motor de
bestuurder 3 minuten geen enkele actie onderneemt,
dan zet het Start&Stop-systeem de motor definitief uit
om brandstof te besparen. In die gevallen kan de motor
alleen gestart worden met de contactsleutel. OMSTANDIGHEDEN VOOR HET
HERSTARTEN VAN DE MOTOR
Vanwege comforteisen, beperking van de uitstoot en om
veiligheidsredenen kan de motor weer automatisch
worden gestart, zonder ingrijpen van de bestuurder,
onder de volgende omstandigheden:
❒onvoldoende opgeladen accu;
❒ruitenwisser ingeschakeld op maximale snelheid;
❒beperkte onderdruk in het remsysteem (bijvoorbeeld
na herhaaldelijk intrappen van het rempedaal);
❒auto in beweging (bijvoorbeeld wanneer
bergafwaarts wordt gereden);
❒door het Start&Stop-systeem langer dan ongeveer
3 minuten uitgezette motor;
❒bij automatische airconditioning, om een
comfortabele temperatuur in het interieur te
bereiken of bij inschakeling MAX – DEF.
Met een ingeschakelde versnelling kan de motor alleen
automatisch worden gestart als het koppelingspedaal
geheel wordt ingetrapt. Via een melding op het
instrumentenpaneel en, voor bepaalde uitvoeringen/
markten, het knipperen van het lampje fig. 97 op het
instrumentenpaneel wordt de bestuurder verzocht deze
handeling uit te voeren.
Opmerking Als het koppelingspedaal niet wordt
ingetrapt na 3 minuten na het uitzetten van de motor, is
een herstart van de motor alleen mogelijk met behulp
van de contactsleutel.
Opmerking Als de motor ongewenst is afgeslagen,
bijvoorbeeld wanneer het koppelingspedaal te snel is
losgelaten bij een ingeschakelde versnelling, en het
Start&Stop-systeem is ingeschakeld, dan kan de motor
gestart worden door het koppelingspedaal helemaal in
te trappen of door de versnellingspook in de vrijstand
te zetten.
069-108 GPUNTO EVO Abarth NL 1ed 6-05-2010 10:17 Pagina 101

136
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
RIJSTIJL
Starten
Laat bij stilstaande auto de motor niet warmdraaien met
stationair toerental en ook niet met een verhoogd
toerental: onder deze omstandigheden warmt de motor
veel langzamer op, terwijl het verbruik en de schadelijke
uitlaatgasemissie toenemen. Het is beter om rustig weg
te rijden en geen hoge toerentallen te gebruiken: op
deze manier warmt de motor sneller op.
Overbodige handelingen
Trap het gaspedaal niet in als u stilstaat voor een
stoplicht of voordat u de motor afzet. Deze handeling
heeft evenals het overschakelen met tussengas, geen
enkel nut. Het kost brandstof en verhoogt de uitstoot
van schadelijke uitlaatgassen.
Keuze van de versnellingen
Gebruik als het verkeer en de weg het toelaten de
hoogste versnelling. Het inschakelen van een lage
versnelling voor een snelle acceleratie verhoogt het
brandstofverbruik. Bij het oneigenlijke gebruik van een
hoge versnelling neemt het verbruik en de schadelijke
uitlaatgasemissie toe. Bovendien slijt de motor hierdoor
sneller. Imperiaal/skidrager
Verwijder de imperiaal of skidrager als u deze niet
gebruikt. Ze verminderen de aerodynamica van de auto,
waardoor het brandstofverbruik toeneemt. Gebruik
voor het vervoer van volumineuze voorwerpen bij
voorkeur een aanhanger.
Stroomverbruikers
Gebruik elektrische accessoires uitsluitend als u ze
nodig hebt. De achterruitverwarming, de verstralers,
de ruitenwissers en de aanjager van het ventilatie-/
verwarmingssysteem vragen veel stroom, waardoor
het brandstofverbruik toeneemt (tot aan 25% in
stadsverkeer).
Airconditioning
De airconditioning gebruikt zeer veel energie, waardoor
het brandstofverbruik sterk toeneemt (tot gemiddeld
20%): gebruik wanneer de buitentemperatuur het
toelaat, bij voorkeur de functies van het
ventilatiesysteem.
Aerodynamische accessoires
Het gebruik van niet goedgekeurde aerodynamische
accessoires kan de aerodynamica negatief beïnvloeden,
waardoor het brandstofverbruik zal toenemen.
131-140 GPUNTO EVO Abarth NL 1ed 5-05-2010 15:05 Pagina 136

219
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
8,05,06,1

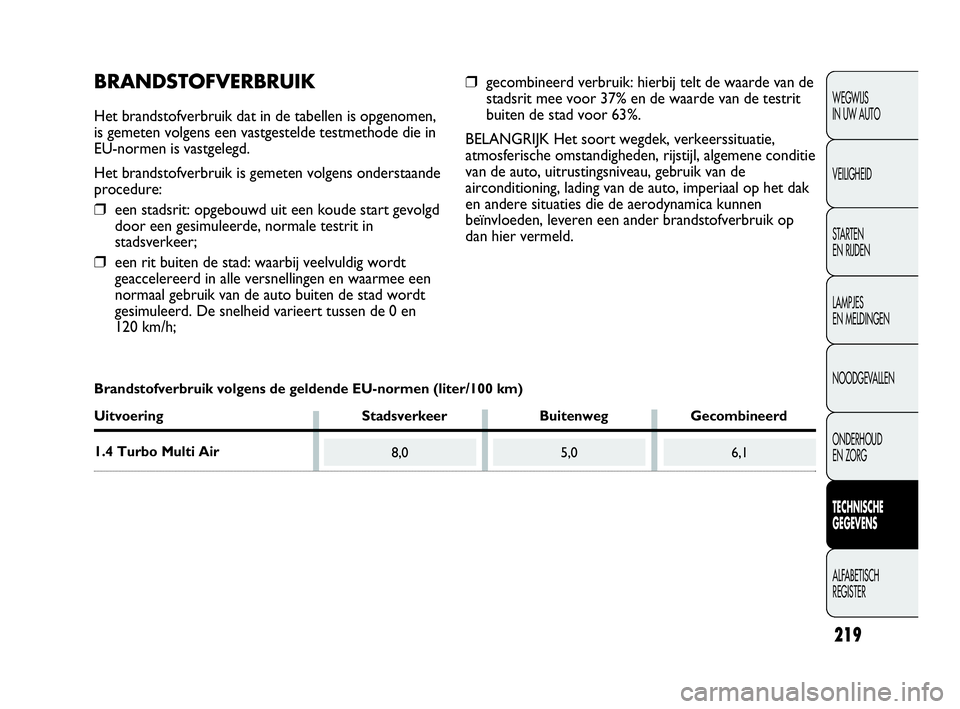

BRANDSTOFVERBRUIK
Het brandstofverbruik dat in de tabellen is opgenomen,
is gemeten volgens een vastgestelde testmethode die in
EU-normen is vastgelegd.
Het brandstofverbruik is gemeten volgens onderstaande
procedure:
❒een stadsrit: opgebouwd uit een koude start gevolgd
door een gesimuleerde, normale testrit in
stadsverkeer;
❒een rit buiten de stad: waarbij veelvuldig wordt
geaccelereerd in alle versnellingen en waarmee een
normaal gebruik van de auto buiten de stad wordt
gesimuleerd. De snelheid varieert tussen de 0 en
120 km/h;
❒gecombineerd verbruik: hierbij telt de waarde van de
stadsrit mee voor 37% en de waarde van de testrit
buiten de stad voor 63%.
BELANGRIJK Het soort wegdek, verkeerssituatie,
atmosferische omstandigheden, rijstijl, algemene conditie
van de auto, uitrustingsniveau, gebruik van de
airconditioning, lading van de auto, imperiaal op het dak
en andere situaties die de aerodynamica kunnen
beïnvloeden, leveren een ander brandstofverbruik op
dan hier vermeld.
Brandstofverbruik volgens de geldende EU-normen (liter/100 km)
Uitvoering Stadsverkeer Buitenweg Gecombineerd
1.4 Turbo Multi Air
205-220 GPUNTO EVO Abarth NL 1ed 5-05-2010 16:14 Pagina 219

259
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

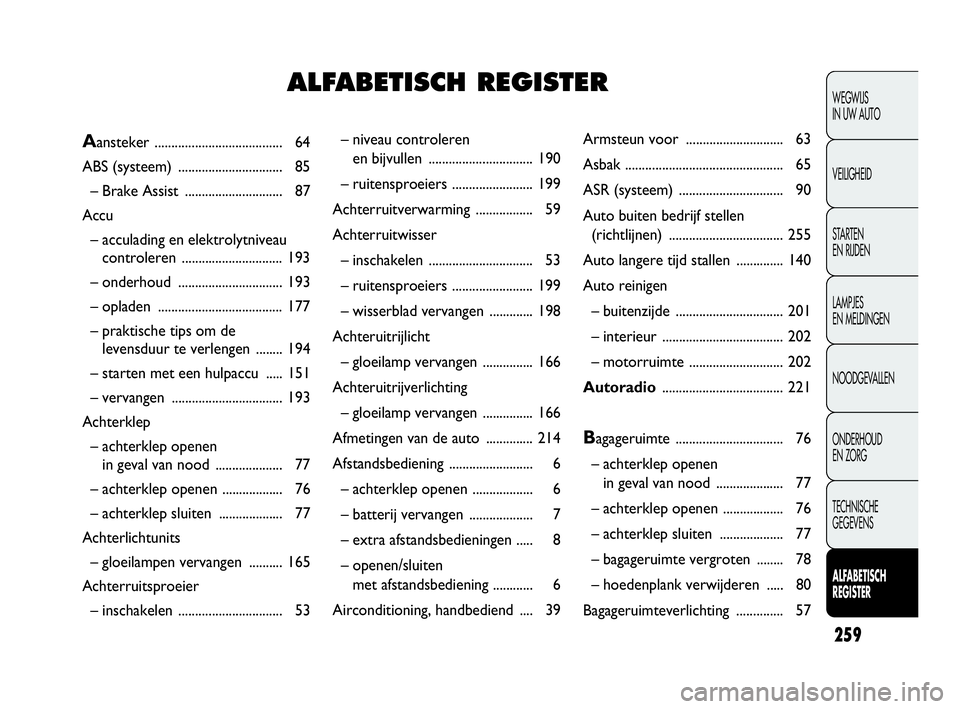

– niveau controleren
en bijvullen ............................... 190
– ruitensproeiers ........................ 199
Achterruitverwarming ................. 59
Achterruitwisser
– inschakelen ............................... 53
– ruitensproeiers ........................ 199
– wisserblad vervangen ............. 198
Achteruitrijlicht
– gloeilamp vervangen ............... 166
Achteruitrijverlichting
– gloeilamp vervangen ............... 166
Afmetingen van de auto .............. 214
Afstandsbediening ......................... 6
– achterklep openen .................. 6
– batterij vervangen ................... 7
– extra afstandsbedieningen ..... 8
– openen/sluiten
met afstandsbediening ............ 6
Airconditioning, handbediend .... 39Armsteun voor ............................. 63
Asbak ............................................... 65
ASR (systeem) ............................... 90
Auto buiten bedrijf stellen
(richtlijnen) .................................. 255
Auto langere tijd stallen .............. 140
Auto reinigen
– buitenzijde ................................ 201
– interieur .................................... 202
– motorruimte ............................ 202
Autoradio.................................... 221
Bagageruimte ................................ 76
– achterklep openen
in geval van nood .................... 77
– achterklep openen .................. 76
– achterklep sluiten ................... 77
– bagageruimte vergroten ........ 78
– hoedenplank verwijderen ..... 80
Bagageruimteverlichting .............. 57
Aansteker ...................................... 64
ABS (systeem) ............................... 85
– Brake Assist ............................. 87
Accu
– acculading en elektrolytniveau
controleren .............................. 193
– onderhoud ............................... 193
– opladen ..................................... 177
– praktische tips om de
levensduur te verlengen ........ 194
– starten met een hulpaccu ..... 151
– vervangen ................................. 193
Achterklep
– achterklep openen
in geval van nood .................... 77
– achterklep openen .................. 76
– achterklep sluiten ................... 77
Achterlichtunits
– gloeilampen vervangen .......... 165
Achterruitsproeier
– inschakelen ............................... 53
ALFABETISCH REGISTER
259-268 GPUNTO EVO Abarth NL 1ed 5-05-2010 16:20 Pagina 259

WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Stuurwiel ........................................ 34
– draaicirkel ................................. 209
– verstellen .................................. 34
Symbolen ........................................ 4
T.P.M.S. (Controlesysteem
bandenspanning) ......................... 93
Technische gegevens............. 205
Toerenteller ................................... 14
Transmissie
(technische gegevens) ............... 208
Tripcomputer ................................ 29
TTC-systeem ................................. 91
Typeplaatje met
identificatiegegevens .................. 205
Uitschakelen airbag ..................... 126
Veiligheid.................................... 109
Veiligheidsgordels ......................... 109
– algemene opmerkingen ......... 112
– gebruik van de
veiligheidsgordels .................... 109– gordelspanners ........................ 111
– kinderen veilig vervoeren
(kinderzitjes) ............................ 115
– onderhoud ............................... 114
– SBR-systeem ............................ 111
– trekkrachtbegrenzers ............ 112
Velgen ...................................210-212
Versnellingspook ........................... 134
Verwarming en ventilatie ............ 37
– airconditioning,
handbediend ............................. 39
– klimaatregeling, automatische
tweezone-regeling .................. 44
– onderhoud ............................... 43
– uitstroomopeningen ............... 38
Verwarmings-/ventilatiesysteem ... 37
Vloeistoffen en smeermiddelen
– specificaties ...................217-218
– vullingstabel .............................. 216
Vullingstabel
– brandstof .................................. 107
– technische gegevens
(vloeistofhoeveelheid/-typen) ... 216
Waarschuwingsknipperlichten ... 58
Wegwijs in uw auto................ 3
Wielen en banden ........................ 195
– banden met Rim Protector ... 212
– bandenspanning ....................... 213
– bandentypes en velgen .......... 213
– velgen en banden .................... 210
– verklaring codering banden ... 210
– verklaring van
velgencodering ........................ 212
– wieluitlijning ............................. 210
Wielophanging
(technische specificaties) .......... 209
Wieluitlijning .................................. 210
Winterperiode
– sneeuwkettingen ..................... 139
– winterbanden ........................... 138
Wisserbladen voor/achter
– vervangen ................................. 198
Zekeringen .................................... 169
– algemene informatie ............... 169
266
259-268 GPUNTO EVO Abarth NL 1ed 5-05-2010 16:20 Pagina 266
