Abarth Punto Evo 2010 Instructieboek (in Dutch)

30
F0U018Abfig. 19
– even ingedrukt houden voor het op nul zetten (reset)
en het beginnen van een nieuwe rit.
Nieuwe rit
Begint als een reset is uitgevoerd:
– „handmatig” door de gebruiker door het indrukken
van de betreffende knop;
– „automatisch” wanneer de „afgelegde afstand” de
waarde 99999,9 km of 9999,9 km, afhankelijk van het
geïnstalleerde display, bereikt of wanneer de „reistijd”
de waarde 99.59 (99 uur en 59 minuten) bereikt;
– iedere keer als de accu losgekoppeld is geweest.
BELANGRIJK Als u het systeem op nul zet terwijl het
scherm van „Trip A” wordt weergegeven, dan worden
alleen de gegevens van „Trip A” op nul gezet.
BELANGRIJK Als u het systeem op nul zet terwijl het
scherm van „Trip B” wordt weergegeven, dan worden
alleen de gegevens van „Trip B” op nul gezet.
Procedure voor het begin van een rit
Voor het op nul zetten (reset) moet u, met de sleutel in
stand MAR, langer dan 2 seconden op de knop TRIP
drukken.
Trip verlaten
De functie Trip verlaten: houd de knop MENU ESC
langer dan 2 seconden ingedrukt. Reistijd
Geeft de verstreken tijd aan vanaf het begin van een
nieuwe rit.
BELANGRIJK Als er geen informatie is, verschijnt bij alle
functies op de Tripcomputer de aanduiding „----” in
plaats van de waarde. Wanneer de normale werking
weer hersteld is, worden de waarden van de functies
weer op normale wijze weergegeven. De waarden die
voor de storing werden weergegeven, worden niet op
nul gezet en er wordt geen nieuwe rit begonnen.
Bedieningsknop TRIP fig. 19
Met de knop TRIP, op het uiteinde van de rechter
hendel, krijgt u, als de contactsleutel in stand MAR staat,
toegang tot de hiervoor beschreven gegevens en kunnen
de gegevens op nul worden gezet om een nieuwe rit te
beginnen:
– kort indrukken voor weergave van de verschillende
gegevens;
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
029-068 GPUNTO EVO Abarth NL 1ed 5-05-2010 14:56 Pagina 30

31
F0U019Abfig. 20
Verstellen in lengterichting fig. 20
Zet de hendel A omhoog en schuif de stoel voor- of
achteruit: als u rijdt, moeten de armen licht gebogen zijn
en de handen op de stuurwielrand steunen.
Alle afstellingen mogen uitsluitend bij
een stilstaande auto worden uitgevoerd.
ATTENTIE
Controleer of de zitplaats goed
geblokkeerd is door hem naar voren en
naar achteren te schuiven, nadat de hendel is
losgelaten. Als de stoel niet goed geblokkeerd is,
kan deze onverwachts verschuiven, waardoor
u de controle over de auto kunt verliezen.
ATTENTIE
De stoffen bekleding van uw auto is
langdurig bestand tegen slijtage bij een
normaal gebruik van de auto. Hevig en/of
langdurig wrijven met kledingaccessoires zoals
metalen gespen, sierknopen en
klittenbandsluitingen, moet echter absoluut
worden vermeden omdat hierdoor grote druk
ontstaat op een bepaalde plek op de bekleding,
waardoor deze plek kan slijten en de bekleding
beschadigd wordt.
ZITPLAATSEN VOORHoogteverstelling fig. 20
(voor bepaalde uitvoeringen/markten)
Trek de hendel B uit en verplaats hiermee de zitting
naar wens omhoog of omlaag.
BELANGRIJK De verstelling is alleen mogelijk als u op
de stoel zit.
Verstellen van de rugleuning fig. 20
Draai de knop C.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Voor maximale veiligheid moet u de
rugleuning rechtop zetten, tegen de
leuning aan gaan zitten en de gordel goed laten
aansluiten op borst en bekken.
ATTENTIE
029-068 GPUNTO EVO Abarth NL 1ed 5-05-2010 14:56 Pagina 31

Controleer of de stoel goed geblokkeerd
is door hem naar voren en naar achteren
te schuiven.
ATTENTIE
De stoffen bekleding van uw auto is
langdurig bestand tegen slijtage die
ontstaat bij een normaal gebruik van de
auto. Hevig en/of langdurig wrijven met
kledingaccessoires zoals metalen gespen,
sierknopen en klittenbandsluitingen, moet echter
absoluut worden vermeden omdat hierdoor grote
druk ontstaat op een bepaalde plek op de
bekleding, waardoor deze plek kan slijten en de
bekleding beschadigd wordt.
Rugleuning omklappen fig. 21
Trek voor toegang tot de zitplaatsen achter aan de
handgreep A, kantel de rugleuning naar voren, waarbij
tevens de stoel vrij naar voren kan schuiven door tegen
de rugleuning te duwen.
Als de rugleuning wordt teruggeklapt, dan wordt de
stoel in de oorspronkelijke stand teruggeschoven
(geheugenmechanisme).
fig. 21F0U020Ab
32
ZITPLAATSEN ACHTER
Zie voor het neerklappen van de zitplaatsen achter de
paragraaf „Bagageruimte vergroten” in dit hoofdstuk.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
029-068 GPUNTO EVO Abarth NL 1ed 5-05-2010 14:56 Pagina 32

33
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
De hoofdsteunen moeten zo worden
ingesteld dat ze het hoofd ondersteunen
en niet de nek. Alleen in deze positie bieden ze
bescherming.
ATTENTIE

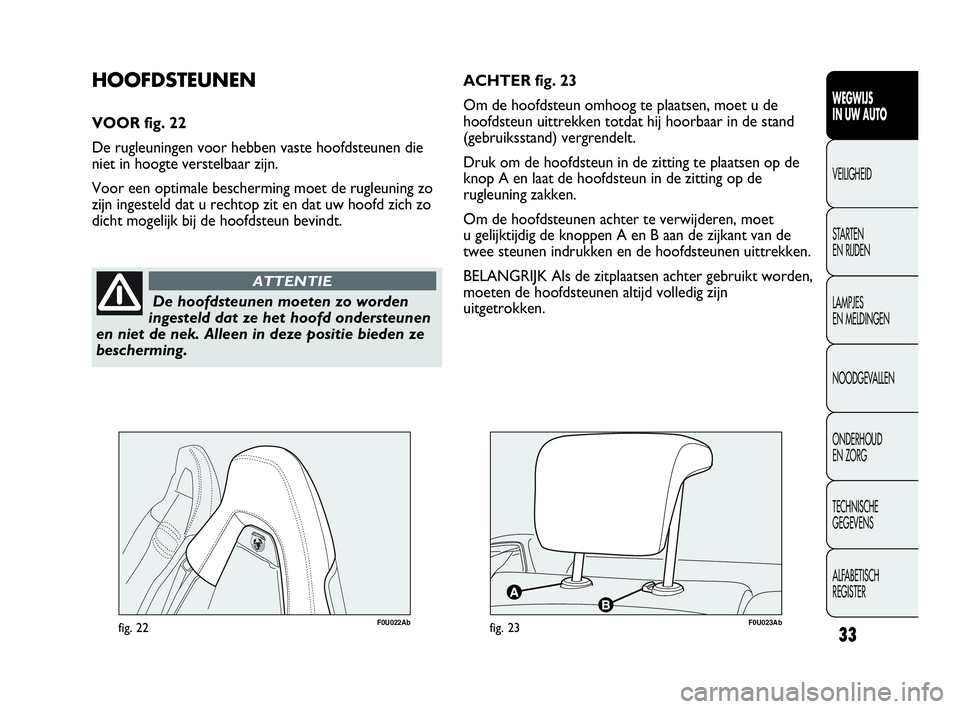

ACHTER fig. 23
Om de hoofdsteun omhoog te plaatsen, moet u de
hoofdsteun uittrekken totdat hij hoorbaar in de stand
(gebruiksstand) vergrendelt.
Druk om de hoofdsteun in de zitting te plaatsen op de
knop A en laat de hoofdsteun in de zitting op de
rugleuning zakken.
Om de hoofdsteunen achter te verwijderen, moet
u gelijktijdig de knoppen A en B aan de zijkant van de
twee steunen indrukken en de hoofdsteunen uittrekken.
BELANGRIJK Als de zitplaatsen achter gebruikt worden,
moeten de hoofdsteunen altijd volledig zijn
uitgetrokken.HOOFDSTEUNEN
VOOR fig. 22
De rugleuningen voor hebben vaste hoofdsteunen die
niet in hoogte verstelbaar zijn.
Voor een optimale bescherming moet de rugleuning zo
zijn ingesteld dat u rechtop zit en dat uw hoofd zich zo
dicht mogelijk bij de hoofdsteun bevindt.
fig. 22F0U022Abfig. 23F0U023Ab
029-068 GPUNTO EVO Abarth NL 1ed 5-05-2010 14:56 Pagina 33

Het stuur mag alleen worden versteld als
de auto stilstaat en de motor is uitgezet.
ATTENTIE
34

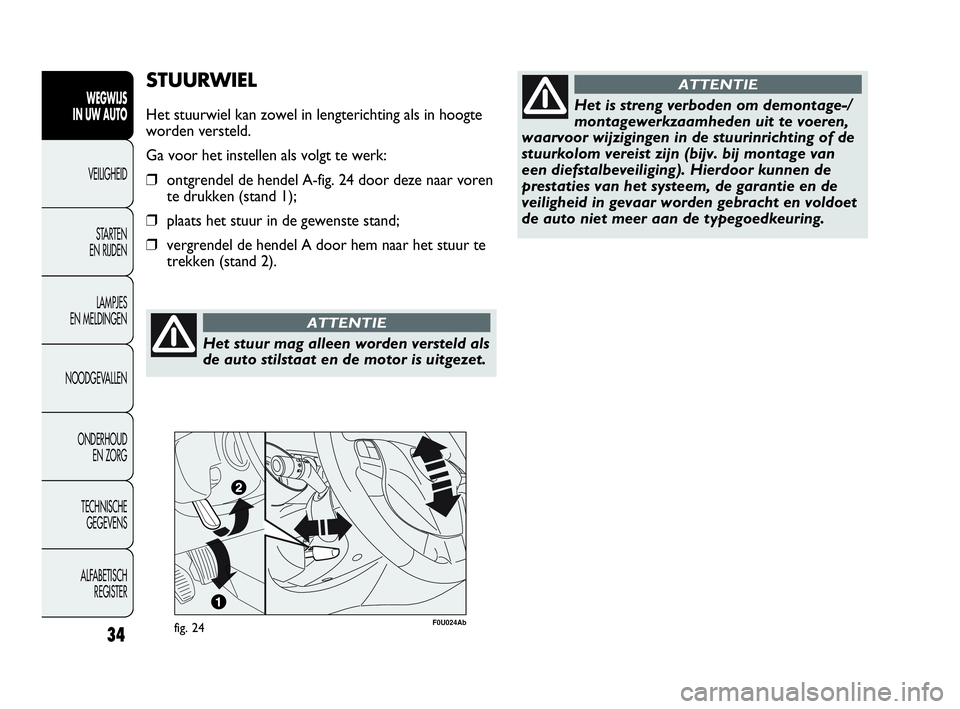

STUURWIEL
Het stuurwiel kan zowel in lengterichting als in hoogte
worden versteld.
Ga voor het instellen als volgt te werk:
❒ontgrendel de hendel A-fig. 24 door deze naar voren
te drukken (stand 1);
❒plaats het stuur in de gewenste stand;
❒vergrendel de hendel A door hem naar het stuur te
trekken (stand 2).
fig. 24F0U024Ab
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Het is streng verboden om demontage-/
montagewerkzaamheden uit te voeren,
waarvoor wijzigingen in de stuurinrichting of de
stuurkolom vereist zijn (bijv. bij montage van
een diefstalbeveiliging). Hierdoor kunnen de
prestaties van het systeem, de garantie en de
veiligheid in gevaar worden gebracht en voldoet
de auto niet meer aan de typegoedkeuring.
ATTENTIE
029-068 GPUNTO EVO Abarth NL 1ed 5-05-2010 14:56 Pagina 34

35
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
ELEKTRONISCH DIMBARE BINNENSPIEGEL
fig. 26 (voor bepaalde uitvoeringen/markten)
Enkele uitvoeringen zijn voorzien van een elektronisch
dimbare binnenspiegel met automatische anti-
verblindingsfunctie.
Bij inschakeling gaat het lampje A op de spiegel branden.
F0U025Abfig. 25

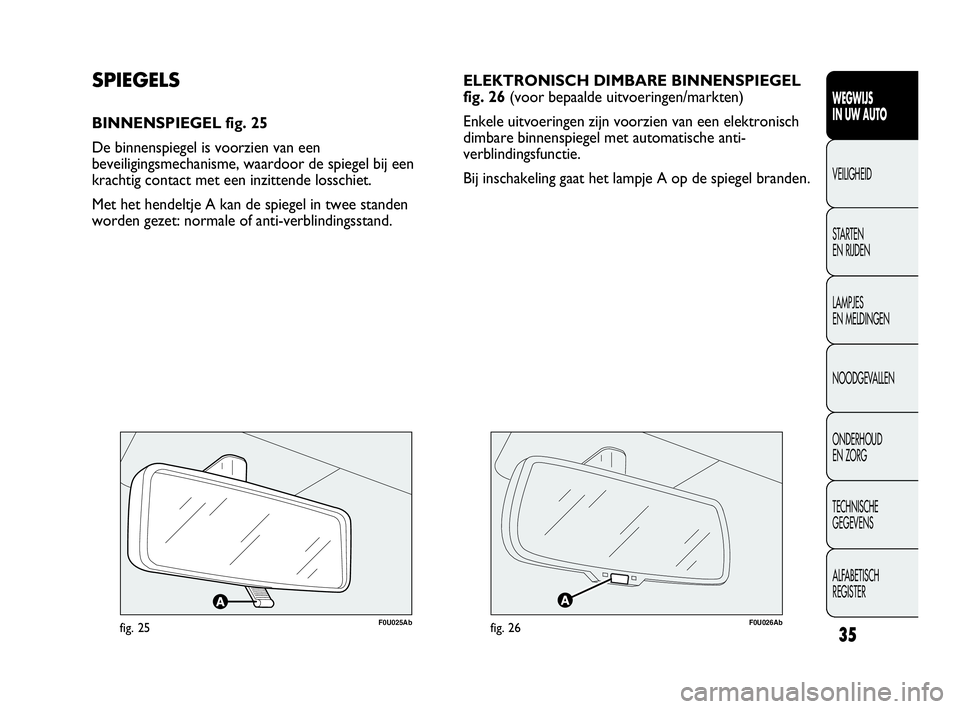

SPIEGELS
BINNENSPIEGEL fig. 25
De binnenspiegel is voorzien van een
beveiligingsmechanisme, waardoor de spiegel bij een
krachtig contact met een inzittende losschiet.
Met het hendeltje A kan de spiegel in twee standen
worden gezet: normale of anti-verblindingsstand.
F0U026Abfig. 26
029-068 GPUNTO EVO Abarth NL 1ed 5-05-2010 14:56 Pagina 35

F0U027Abfig. 27

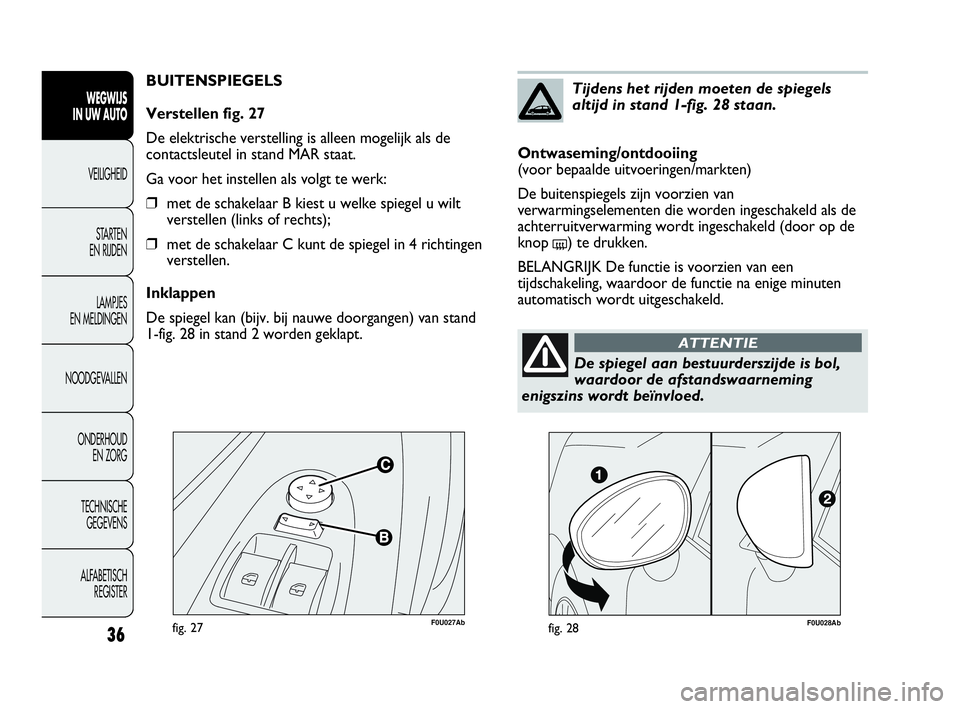

BUITENSPIEGELS
Verstellen fig. 27
De elektrische verstelling is alleen mogelijk als de
contactsleutel in stand MAR staat.
Ga voor het instellen als volgt te werk:
❒met de schakelaar B kiest u welke spiegel u wilt
verstellen (links of rechts);
❒met de schakelaar C kunt de spiegel in 4 richtingen
verstellen.
Inklappen
De spiegel kan (bijv. bij nauwe doorgangen) van stand
1-fig. 28 in stand 2 worden geklapt.
36
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
De spiegel aan bestuurderszijde is bol,
waardoor de afstandswaarneming
enigszins wordt beïnvloed.
ATTENTIE
Ontwaseming/ontdooiing
(voor bepaalde uitvoeringen/markten)
De buitenspiegels zijn voorzien van
verwarmingselementen die worden ingeschakeld als de
achterruitverwarming wordt ingeschakeld (door op de
knop
() te drukken.
BELANGRIJK De functie is voorzien van een
tijdschakeling, waardoor de functie na enige minuten
automatisch wordt uitgeschakeld.
Tijdens het rijden moeten de spiegels
altijd in stand 1-fig. 28 staan.
F0U028Abfig. 28
029-068 GPUNTO EVO Abarth NL 1ed 5-05-2010 14:56 Pagina 36

37
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
fig. 29
F0U029Ab

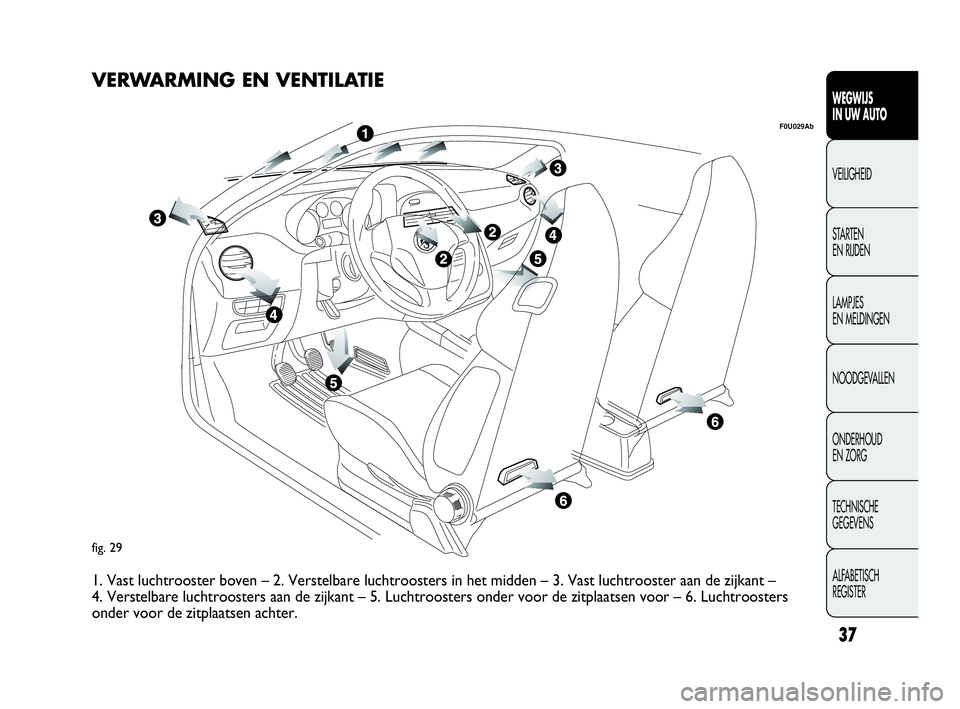

VERWARMING EN VENTILATIE
1. Vast luchtrooster boven – 2. Verstelbare luchtroosters in het midden – 3. Vast luchtrooster aan de zijkant –
4. Verstelbare luchtroosters aan de zijkant – 5. Luchtroosters onder voor de zitplaatsen voor – 6. Luchtroosters
onder voor de zitplaatsen achter.
029-068 GPUNTO EVO Abarth NL 1ed 5-05-2010 14:56 Pagina 37

38
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U0030Abfig. 31
F0U032Abfig. 30F0U031Abfig. 32

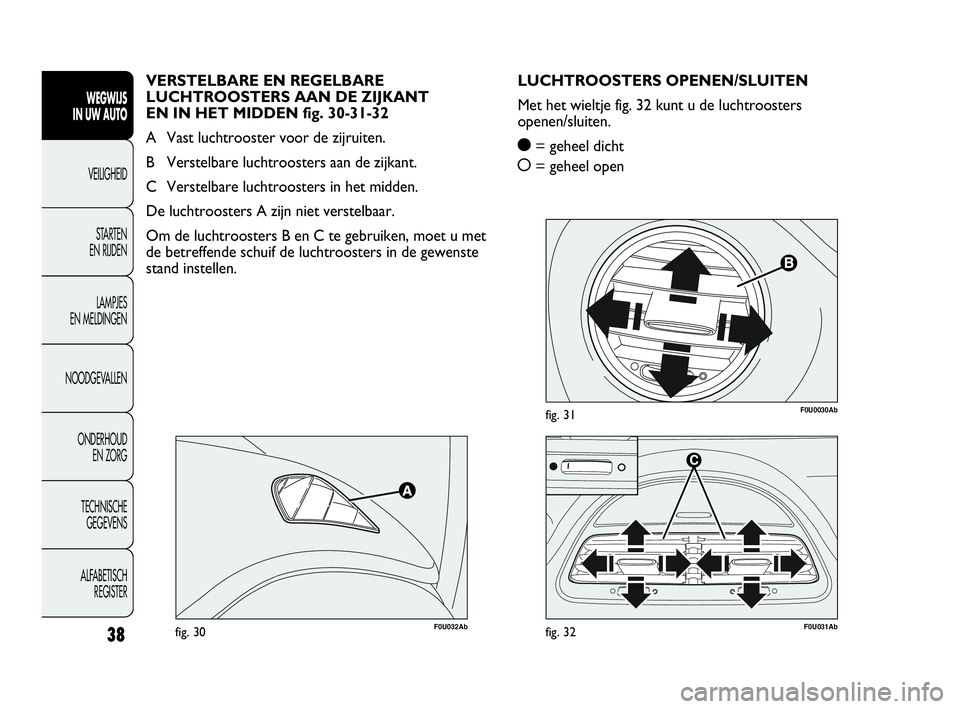

LUCHTROOSTERS OPENEN/SLUITEN
Met het wieltje fig. 32 kunt u de luchtroosters
openen/sluiten.
ç= geheel dicht
å= geheel open VERSTELBARE EN REGELBARE
LUCHTROOSTERS AAN DE ZIJKANT
EN IN HET MIDDEN fig. 30-31-32
A Vast luchtrooster voor de zijruiten.
B Verstelbare luchtroosters aan de zijkant.
C Verstelbare luchtroosters in het midden.
De luchtroosters A zijn niet verstelbaar.
Om de luchtroosters B en C te gebruiken, moet u met
de betreffende schuif de luchtroosters in de gewenste
stand instellen.
029-068 GPUNTO EVO Abarth NL 1ed 5-05-2010 14:56 Pagina 38

39
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
HANDBEDIENDE
AIRCONDITIONING
BEDIENINGSKNOPPEN fig. 33
Draaiknop A voor het regelen van
de luchttemperatuur (menging van
warme/koude lucht)
Rode gebied = warme lucht
Blauwe gebied = koude lucht
Draaiknop B voor het inschakelen/regelen
van de aanjager
p0= aanjager uitgeschakeld
1-2-3= aanjagersnelheid
4
-= aanjager op maximale snelheidDraaiknop C voor de luchtverdeling
¶voor lucht uit de luchtroosters in het midden en aan
de zijkanten;
ßvoor luchttoevoer naar de beenruimten en voor een
iets lagere temperatuur uit de luchtroosters op het
dashboard („bilevel”-stand);
©voor verwarming bij lage buitentemperaturen: voor
maximale luchttoevoer naar de beenruimten;
®voor verwarming van de beenruimten en
ontwaseming van de voorruit;
-voor een snelle ontwaseming van de voorruit.
Knop D voor het in-/uitschakelen van
de luchtrecirculatie
Als u op de knop drukt (lampje op de knop brandt),
schakelt de luchtrecirculatie in.
Als u nogmaals op de knop drukt (lampje op de knop
gedoofd), schakelt de luchtrecirculatie uit.
Knop E voor het in-/uitschakelen van
de airconditioning
Als u op de knop drukt (lampje op de knop brandt),
schakelt de airconditioning in.
Als u nogmaals op de knop drukt (lampje op de knop
gedoofd), schakelt de airconditioning uit.
fig. 33F0U033Ab
029-068 GPUNTO EVO Abarth NL 1ed 5-05-2010 14:56 Pagina 39
