Abarth Punto Evo 2010 Instructieboek (in Dutch)

60
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
BRANDSTOFNOODSCHAKELING
Deze schakelt in bij een ongeval waardoor:
❒de toevoer van brandstof wordt gestopt en de
motor afslaat;
❒de portieren automatisch ontgrendelen;
❒de interieurverlichting wordt ingeschakeld.
Als het systeem is ingeschakeld, verschijnt er een
melding op het display. Controleer de auto zorgvuldig
op brandstoflekkage, bijvoorbeeld in de motorruimte,
onder de auto of in de nabijheid van de brandstoftank.
Draai na een ongeval de contactsleutel in stand STOP
om te voorkomen dat de accu ontlaadt.
Als u na een ongeval een brandstoflucht
ruikt of merkt dat het brandstofsysteem
lekt, schakel dan het systeem niet opnieuw in,
zodat brand wordt voorkomen.
ATTENTIE
Portierontgrendeling bij een ongeval
Bij een ongeval waarbij de brandstofnoodschakeling in
werking treedt, worden de portieren automatisch
ontgrendeld zodat het interieur van de auto van buitenaf
bereikt kan worden. Gelijktijdig gaat ook de
plafondverlichting branden. U kunt de portieren echter
altijd van binnenuit openen met behulp van de daarvoor
bestemde bedieningshendels.
Brandstofnoodschakeling opnieuw inschakelen
Als u na het ongeval geen brandstoflekkage vindt en de
auto kan nog verder rijden, herstel dan de werking van
de brandstofnoodschakeling, volgens de hierna
beschreven procedure.
Om de juiste werking van de auto te herstellen, moeten
de volgende handelingen worden uitgevoerd:
❒draai de contactsleutel in stand MAR;
❒schakel de rechter richtingaanwijzer in;
❒schakel de rechter richtingaanwijzer uit;
❒schakel de linker richtingaanwijzer in;
❒schakel de linker richtingaanwijzer uit;
❒schakel de rechter richtingaanwijzer in;
❒schakel de rechter richtingaanwijzer uit;
❒schakel de linker richtingaanwijzer in;
❒schakel de linker richtingaanwijzer uit;
❒draai de contactsleutel in stand STOP.
029-068 GPUNTO EVO Abarth NL 1ed 5-05-2010 14:56 Pagina 60

61
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U048Abfig. 48
C
B
A
D
F0U049Abfig. 49
INTERIEURUITRUSTING
DASHBOARDKASTJE fig. 48
Trek aan de handgreep A om het dashboardkastje te
openen.
In het dashboardkastje bevindt zich een documentenvak.VAKKEN IN HET DASHBOARDKASTJE fig. 49
Bij bepaalde uitvoeringen zijn in het dashboardkastje een
vakje voor pasjes A, een pennenhouder B, een
boekenvakje C en een opbergvakje D geplaatst.
Om het boekenvakje te bereiken, moet u de handgreep
in de richting van de pijl uit de zitting trekken, zoals in
de figuur is aangegeven.
029-068 GPUNTO EVO Abarth NL 1ed 5-05-2010 14:56 Pagina 61

62
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U051Abfig. 50
F0U050Abfig. 51
OPBERGVAKKEN AAN DE ZIJKANT
Het vak A-fig. 50 bevindt zich in het dashboard,
links van het stuurwiel.
U kunt het vak openen en sluiten met behulp van
handgreep B-fig. 51.
F0U052Abfig. 52
OPBERGVAK IN TUNNELCONSOLE
Het vak A-fig. 52 bevindt zich in de tunnelconsole voor
de handrem.
029-068 GPUNTO EVO Abarth NL 1ed 5-05-2010 14:56 Pagina 62

63
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U054Abfig. 54

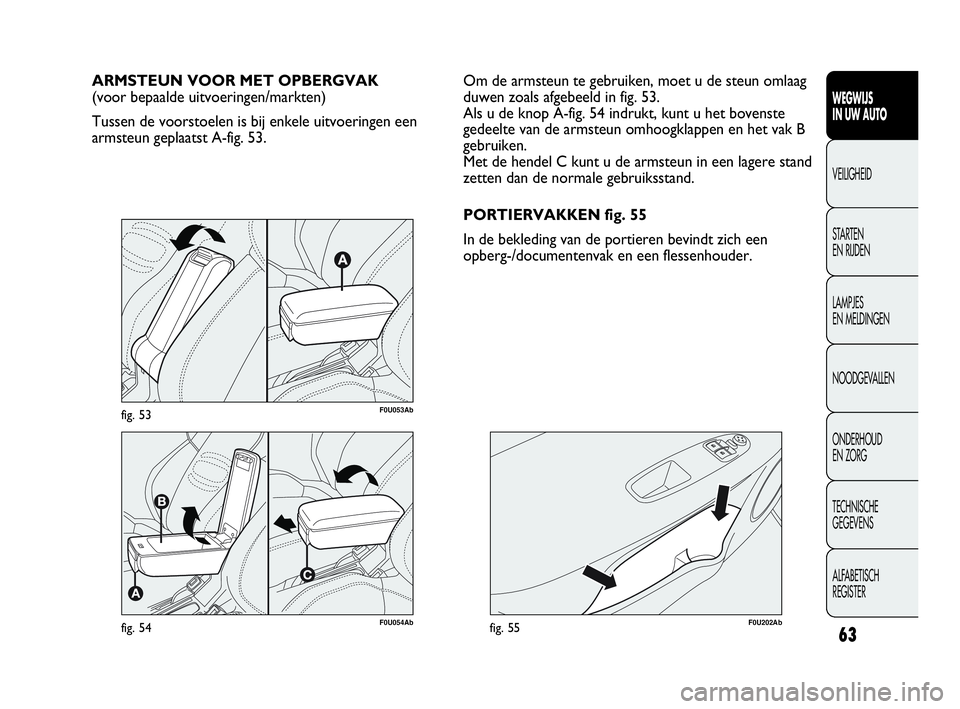

ARMSTEUN VOOR MET OPBERGVAK
(voor bepaalde uitvoeringen/markten)
Tussen de voorstoelen is bij enkele uitvoeringen een
armsteun geplaatst A-fig. 53.
F0U202Abfig. 55
Om de armsteun te gebruiken, moet u de steun omlaag
duwen zoals afgebeeld in fig. 53.
Als u de knop A-fig. 54 indrukt, kunt u het bovenste
gedeelte van de armsteun omhoogklappen en het vak B
gebruiken.
Met de hendel C kunt u de armsteun in een lagere stand
zetten dan de normale gebruiksstand.
PORTIERVAKKEN fig. 55
In de bekleding van de portieren bevindt zich een
opberg-/documentenvak en een flessenhouder.
F0U053Abfig. 53
029-068 GPUNTO EVO Abarth NL 1ed 5-05-2010 14:56 Pagina 63

64
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U057Abfig. 56

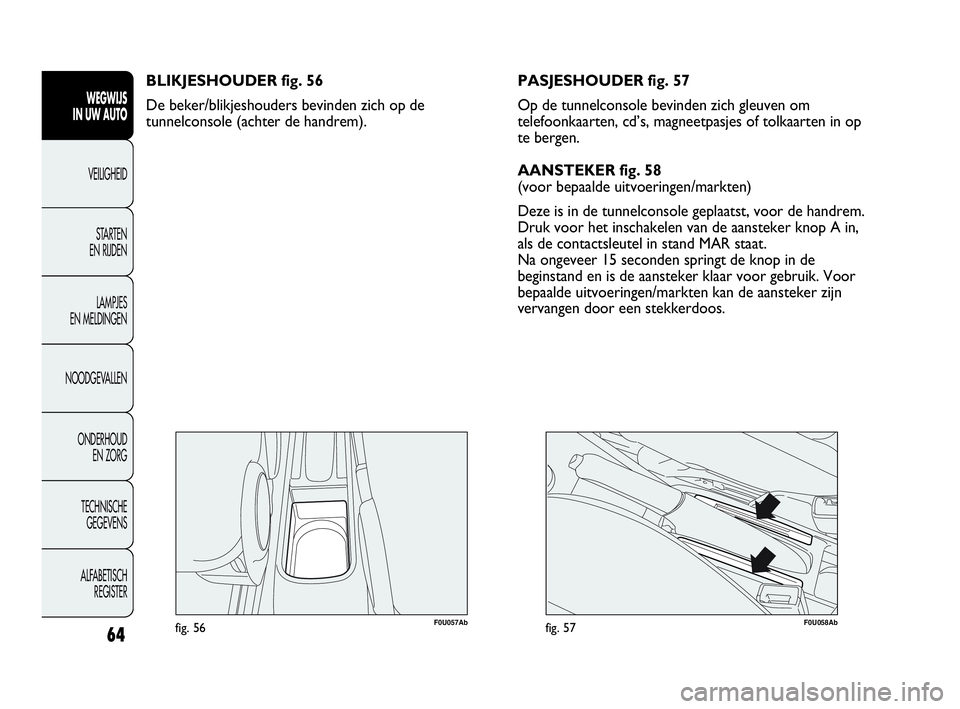

BLIKJESHOUDER fig. 56
De beker/blikjeshouders bevinden zich op de
tunnelconsole (achter de handrem).
F0U058Abfig. 57
PASJESHOUDER fig. 57
Op de tunnelconsole bevinden zich gleuven om
telefoonkaarten, cd’s, magneetpasjes of tolkaarten in op
te bergen.
AANSTEKER fig. 58
(voor bepaalde uitvoeringen/markten)
Deze is in de tunnelconsole geplaatst, voor de handrem.
Druk voor het inschakelen van de aansteker knop A in,
als de contactsleutel in stand MAR staat.
Na ongeveer 15 seconden springt de knop in de
beginstand en is de aansteker klaar voor gebruik. Voor
bepaalde uitvoeringen/markten kan de aansteker zijn
vervangen door een stekkerdoos.
029-068 GPUNTO EVO Abarth NL 1ed 5-05-2010 14:56 Pagina 64

65
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U059Abfig. 58

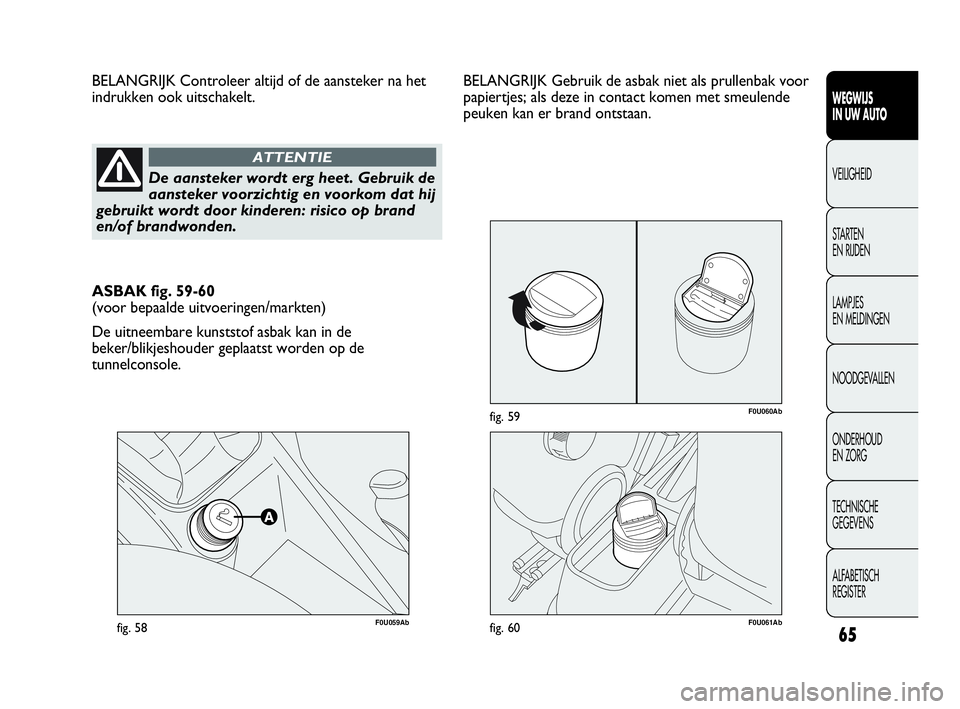

BELANGRIJK Controleer altijd of de aansteker na het
indrukken ook uitschakelt.
De aansteker wordt erg heet. Gebruik de
aansteker voorzichtig en voorkom dat hij
gebruikt wordt door kinderen: risico op brand
en/of brandwonden.
ATTENTIE
F0U061Abfig. 60
F0U060Abfig. 59
ASBAK fig. 59-60
(voor bepaalde uitvoeringen/markten)
De uitneembare kunststof asbak kan in de
beker/blikjeshouder geplaatst worden op de
tunnelconsole.BELANGRIJK Gebruik de asbak niet als prullenbak voor
papiertjes; als deze in contact komen met smeulende
peuken kan er brand ontstaan.
029-068 GPUNTO EVO Abarth NL 1ed 5-05-2010 14:56 Pagina 65

66
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U062Abfig. 61

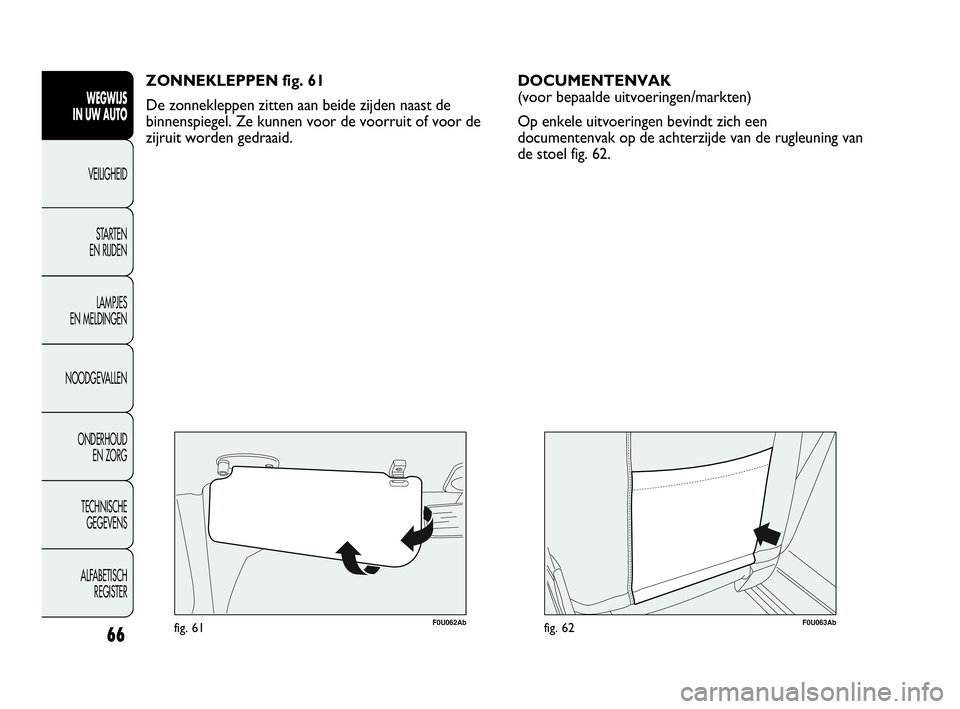

ZONNEKLEPPEN fig. 61
De zonnekleppen zitten aan beide zijden naast de
binnenspiegel. Ze kunnen voor de voorruit of voor de
zijruit worden gedraaid.
F0U063Abfig. 62
DOCUMENTENVAK
(voor bepaalde uitvoeringen/markten)
Op enkele uitvoeringen bevindt zich een
documentenvak op de achterzijde van de rugleuning van
de stoel fig. 62.
029-068 GPUNTO EVO Abarth NL 1ed 5-05-2010 14:56 Pagina 66

67
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U064Abfig. 64
STEKKERDOOS
(voor bepaalde uitvoeringen/markten)
Deze bevindt zich in de bagageruimte, links van de
kunststof steun van de hoedenplank fig. 63.
Open voor gebruik de dop A.
F0U188Abfig. 63
OPBERGVAK OP HET DASHBOARD
Het vak A-fig. 64 bevindt zich in het midden van het
dashboard. Open voor gebruik het deksel B door op de
knop op het deksel te drukken.
029-068 GPUNTO EVO Abarth NL 1ed 5-05-2010 14:56 Pagina 67

68
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U065Abfig. 65

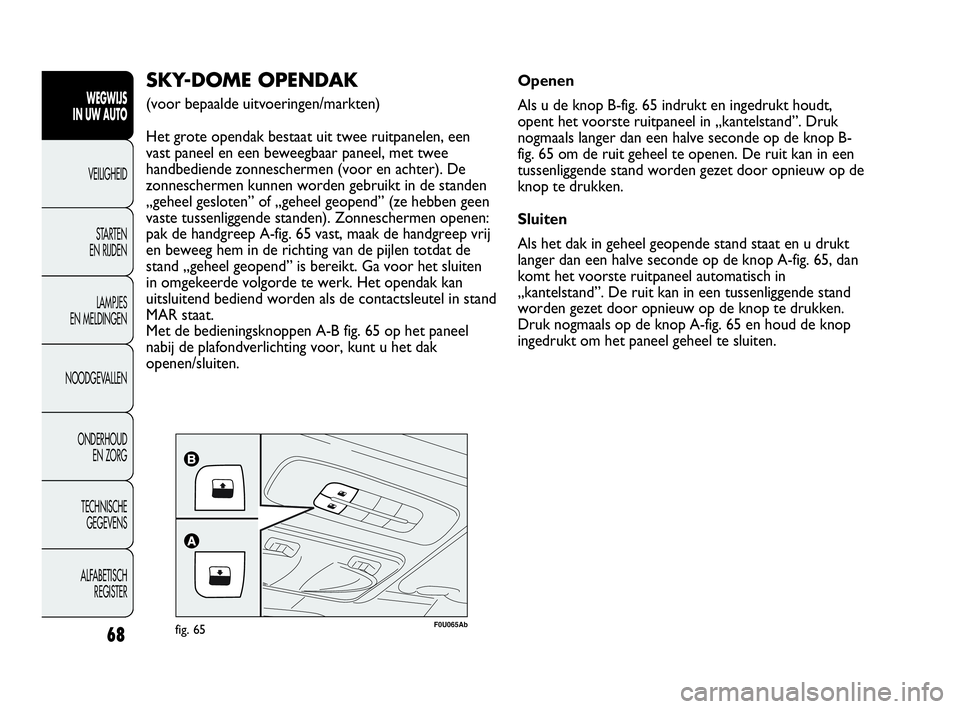

SKY-DOME OPENDAK
(voor bepaalde uitvoeringen/markten)
Het grote opendak bestaat uit twee ruitpanelen, een
vast paneel en een beweegbaar paneel, met twee
handbediende zonneschermen (voor en achter). De
zonneschermen kunnen worden gebruikt in de standen
„geheel gesloten” of „geheel geopend” (ze hebben geen
vaste tussenliggende standen). Zonneschermen openen:
pak de handgreep A-fig. 65 vast, maak de handgreep vrij
en beweeg hem in de richting van de pijlen totdat de
stand „geheel geopend” is bereikt. Ga voor het sluiten
in omgekeerde volgorde te werk. Het opendak kan
uitsluitend bediend worden als de contactsleutel in stand
MAR staat.
Met de bedieningsknoppen A-B fig. 65 op het paneel
nabij de plafondverlichting voor, kunt u het dak
openen/sluiten.Openen
Als u de knop B-fig. 65 indrukt en ingedrukt houdt,
opent het voorste ruitpaneel in „kantelstand”. Druk
nogmaals langer dan een halve seconde op de knop B-
fig. 65 om de ruit geheel te openen. De ruit kan in een
tussenliggende stand worden gezet door opnieuw op de
knop te drukken.
Sluiten
Als het dak in geheel geopende stand staat en u drukt
langer dan een halve seconde op de knop A-fig. 65, dan
komt het voorste ruitpaneel automatisch in
„kantelstand”. De ruit kan in een tussenliggende stand
worden gezet door opnieuw op de knop te drukken.
Druk nogmaals op de knop A-fig. 65 en houd de knop
ingedrukt om het paneel geheel te sluiten.
029-068 GPUNTO EVO Abarth NL 1ed 5-05-2010 14:56 Pagina 68

69
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Verwijder altijd de contactsleutel uit het
contactslot als u de auto verlaat, om te
voorkomen dat het opendak per ongeluk in
beweging wordt gebracht en zo gevaar kan
opleveren voor de achtergebleven passagiers:
onzorgvuldige bediening van het opendak kan
gevaarlijk zijn. Controleer voor en tijdens de
bediening van het opendak altijd of de
passagiers niet verwond kunnen worden door
de beweging van het opendak zelf of door in
beweging gebrachte voorwerpen.
ATTENTIE
Als er een imperiaal gemonteerd is, is het
raadzaam het opendak alleen in
„kantelstand” te gebruiken.
Open het dak niet bij sneeuw of ijs: het
kan dan beschadigd worden.
ANTILETSELFUNCTIE
Het opendak is voorzien van een anti-letselfunctie die
een eventueel obstakel kan waarnemen als de ruit sluit.
In dat geval stopt het systeem de ruitbeweging en wordt
de ruitbeweging onmiddellijk omgekeerd.
