Abarth Punto Evo 2010 Libretto Uso Manutenzione (in Italian)

INDICE DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZASPIE E
MESSAGGI AVVIAMENTO
E GUIDA SICUREZZA
CONOSCENZA
DELLA
VETTURA
50

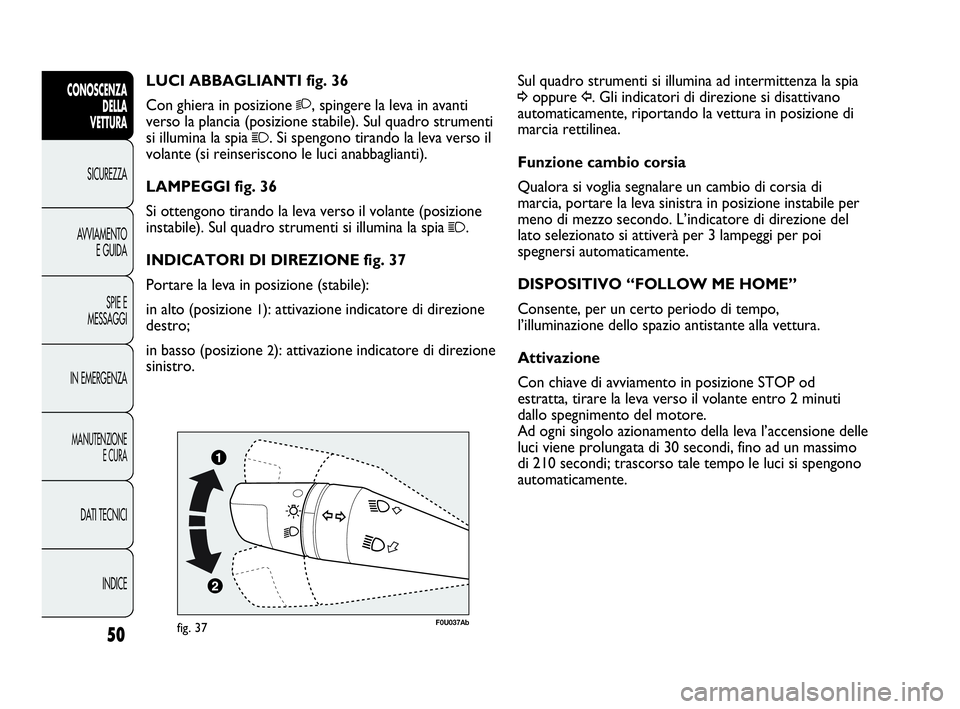

Sul quadro strumenti si illumina ad intermittenza la spia
¥oppure Î. Gli indicatori di direzione si disattivano
automaticamente, riportando la vettura in posizione di
marcia rettilinea.
Funzione cambio corsia
Qualora si voglia segnalare un cambio di corsia di
marcia, portare la leva sinistra in posizione instabile per
meno di mezzo secondo. L’indicatore di direzione del
lato selezionato si attiverà per 3 lampeggi per poi
spegnersi automaticamente.
DISPOSITIVO “FOLLOW ME HOME”
Consente, per un certo periodo di tempo,
l’illuminazione dello spazio antistante alla vettura.
Attivazione
Con chiave di avviamento in posizione STOP od
estratta, tirare la leva verso il volante entro 2 minuti
dallo spegnimento del motore.
Ad ogni singolo azionamento della leva l’accensione delle
luci viene prolungata di 30 secondi, fino ad un massimo
di 210 secondi; trascorso tale tempo le luci si spengono
automaticamente.
fig. 37F0U037Ab
LUCI ABBAGLIANTI fig. 36
Con ghiera in posizione
2, spingere la leva in avanti
verso la plancia (posizione stabile). Sul quadro strumenti
si illumina la spia
1. Si spengono tirando la leva verso il
volante (si reinseriscono le luci anabbaglianti).
LAMPEGGI fig. 36
Si ottengono tirando la leva verso il volante (posizione
instabile). Sul quadro strumenti si illumina la spia
1.
INDICATORI DI DIREZIONE fig. 37
Portare la leva in posizione (stabile):
in alto (posizione
1): attivazione indicatore di direzione
destro;
in basso (posizione
2): attivazione indicatore di direzione
sinistro.
029-068 GPUNTO EVO Abarth I 2ed 22-04-2010 9:36 Pagina 50

INDICE DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZA SPIE E
MESSAGGI AVVIAMENTO
E GUIDA SICUREZZA
CONOSCENZA
DELLA
VETTURA
51
F0U038Abfig. 38

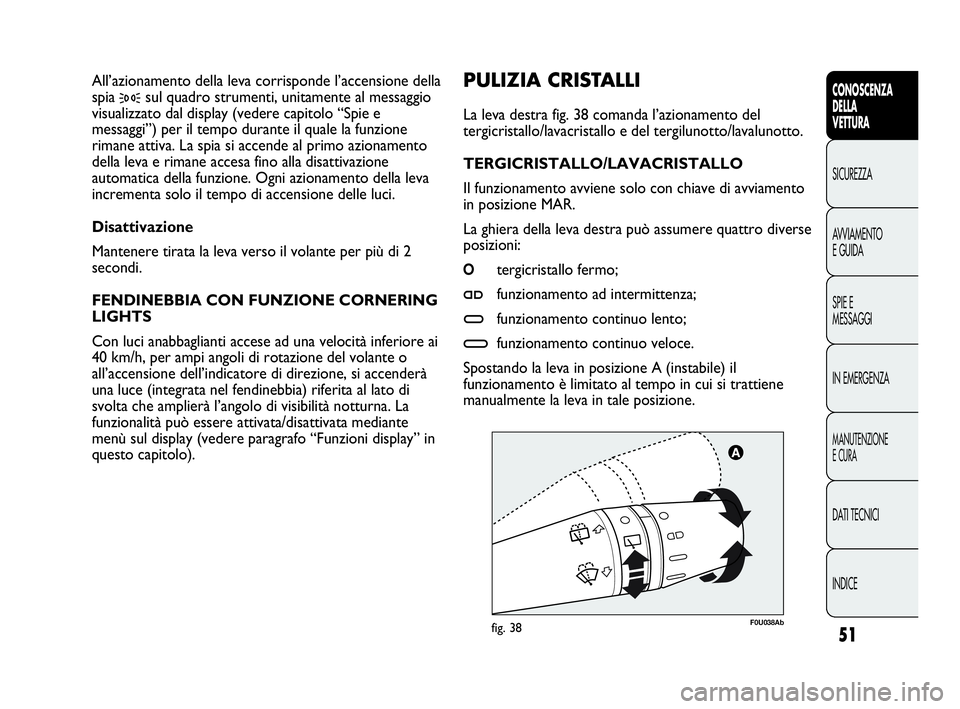

PULIZIA CRISTALLI
La leva destra fig. 38 comanda l’azionamento del
tergicristallo/lavacristallo e del tergilunotto/lavalunotto.
TERGICRISTALLO/LAVACRISTALLO
Il funzionamento avviene solo con chiave di avviamento
in posizione MAR.
La ghiera della leva destra può assumere quattro diverse
posizioni:
Otergicristallo fermo;
≤funzionamento ad intermittenza;
≥funzionamento continuo lento;
¥funzionamento continuo veloce.
Spostando la leva in posizione A (instabile) il
funzionamento è limitato al tempo in cui si trattiene
manualmente la leva in tale posizione. All’azionamento della leva corrisponde l’accensione della
spia
3sul quadro strumenti, unitamente al messaggio
visualizzato dal display (vedere capitolo “Spie e
messaggi”) per il tempo durante il quale la funzione
rimane attiva. La spia si accende al primo azionamento
della leva e rimane accesa fino alla disattivazione
automatica della funzione. Ogni azionamento della leva
incrementa solo il tempo di accensione delle luci.
Disattivazione
Mantenere tirata la leva verso il volante per più di 2
secondi.
FENDINEBBIA CON FUNZIONE CORNERING
LIGHTS
Con luci anabbaglianti accese ad una velocità inferiore ai
40 km/h, per ampi angoli di rotazione del volante o
all’accensione dell’indicatore di direzione, si accenderà
una luce (integrata nel fendinebbia) riferita al lato di
svolta che amplierà l’angolo di visibilità notturna. La
funzionalità può essere attivata/disattivata mediante
menù sul display (vedere paragrafo “Funzioni display” in
questo capitolo).
029-068 GPUNTO EVO Abarth I 2ed 22-04-2010 9:36 Pagina 51

INDICE DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZASPIE E
MESSAGGI AVVIAMENTO
E GUIDA SICUREZZA
CONOSCENZA
DELLA
VETTURA
52

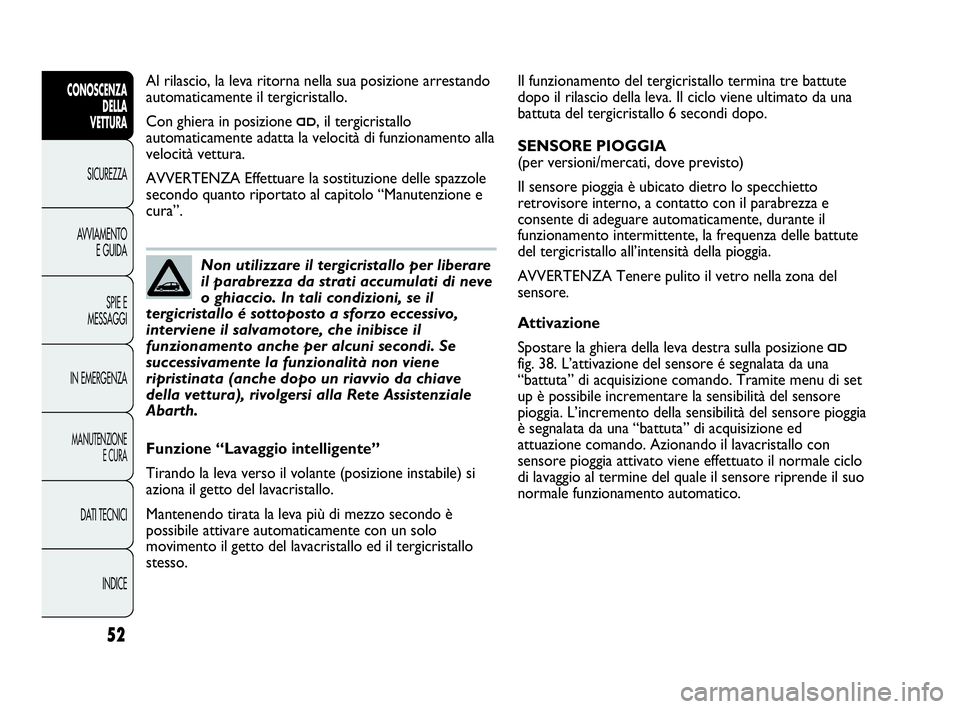

Il funzionamento del tergicristallo termina tre battute
dopo il rilascio della leva. Il ciclo viene ultimato da una
battuta del tergicristallo 6 secondi dopo.
SENSORE PIOGGIA
(per versioni/mercati, dove previsto)
Il sensore pioggia è ubicato dietro lo specchietto
retrovisore interno, a contatto con il parabrezza e
consente di adeguare automaticamente, durante il
funzionamento intermittente, la frequenza delle battute
del tergicristallo all’intensità della pioggia.
AVVERTENZA Tenere pulito il vetro nella zona del
sensore.
Attivazione
Spostare la ghiera della leva destra sulla posizione
≤fig. 38. L’attivazione del sensore é segnalata da una
“battuta” di acquisizione comando. Tramite menu di set
up è possibile incrementare la sensibilità del sensore
pioggia. L’incremento della sensibilità del sensore pioggia
è segnalata da una “battuta” di acquisizione ed
attuazione comando. Azionando il lavacristallo con
sensore pioggia attivato viene effettuato il normale ciclo
di lavaggio al termine del quale il sensore riprende il suo
normale funzionamento automatico.
Non utilizzare il tergicristallo per liberare
il parabrezza da strati accumulati di neve
o ghiaccio. In tali condizioni, se il
tergicristallo é sottoposto a sforzo eccessivo,
interviene il salvamotore, che inibisce il
funzionamento anche per alcuni secondi. Se
successivamente la funzionalità non viene
ripristinata (anche dopo un riavvio da chiave
della vettura), rivolgersi alla Rete Assistenziale
Abarth.
Al rilascio, la leva ritorna nella sua posizione arrestando
automaticamente il tergicristallo.
Con ghiera in posizione
≤, il tergicristallo
automaticamente adatta la velocità di funzionamento alla
velocità vettura.
AVVERTENZA Effettuare la sostituzione delle spazzole
secondo quanto riportato al capitolo “Manutenzione e
cura”.
Funzione “Lavaggio intelligente”
Tirando la leva verso il volante (posizione instabile) si
aziona il getto del lavacristallo.
Mantenendo tirata la leva più di mezzo secondo è
possibile attivare automaticamente con un solo
movimento il getto del lavacristallo ed il tergicristallo
stesso.
029-068 GPUNTO EVO Abarth I 2ed 22-04-2010 9:36 Pagina 52

INDICE DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZA SPIE E
MESSAGGI AVVIAMENTO
E GUIDA SICUREZZA
CONOSCENZA
DELLA
VETTURA
53

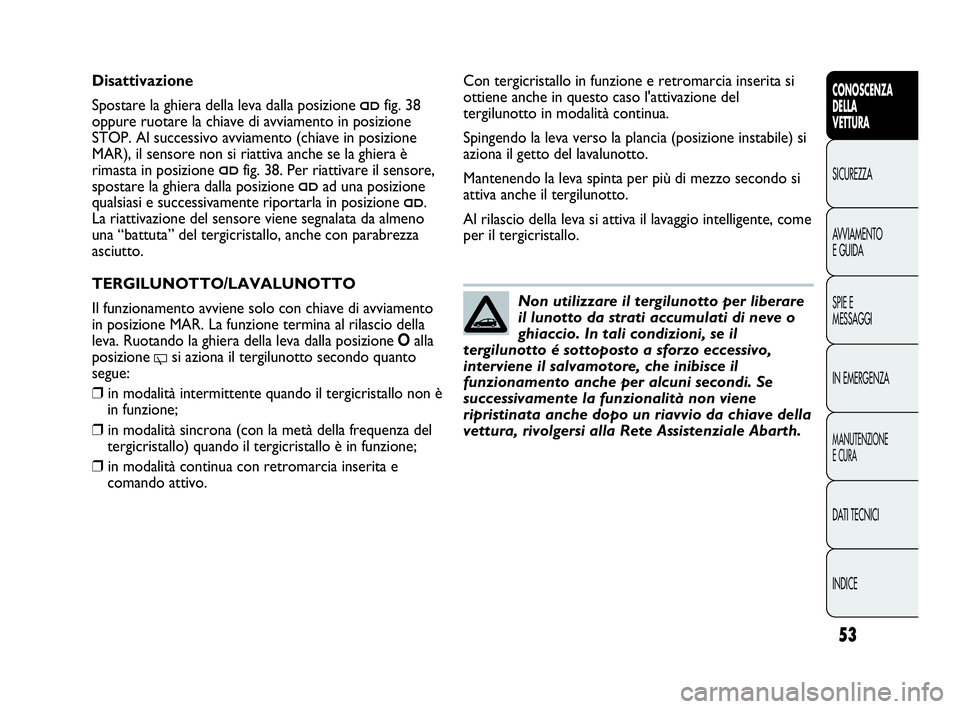

Non utilizzare il tergilunotto per liberare
il lunotto da strati accumulati di neve o
ghiaccio. In tali condizioni, se il
tergilunotto é sottoposto a sforzo eccessivo,
interviene il salvamotore, che inibisce il
funzionamento anche per alcuni secondi. Se
successivamente la funzionalità non viene
ripristinata anche dopo un riavvio da chiave della
vettura, rivolgersi alla Rete Assistenziale Abarth.
Disattivazione
Spostare la ghiera della leva dalla posizione
≤fig. 38
oppure ruotare la chiave di avviamento in posizione
STOP. Al successivo avviamento (chiave in posizione
MAR), il sensore non si riattiva anche se la ghiera è
rimasta in posizione
≤fig. 38. Per riattivare il sensore,
spostare la ghiera dalla posizione
≤ad una posizione
qualsiasi e successivamente riportarla in posizione
≤.
La riattivazione del sensore viene segnalata da almeno
una “battuta” del tergicristallo, anche con parabrezza
asciutto.
TERGILUNOTTO/LAVALUNOTTO
Il funzionamento avviene solo con chiave di avviamento
in posizione MAR. La funzione termina al rilascio della
leva. Ruotando la ghiera della leva dalla posizione Oalla
posizione
'si aziona il tergilunotto secondo quanto
segue:
❒in modalità intermittente quando il tergicristallo non è
in funzione;
❒in modalità sincrona (con la metà della frequenza del
tergicristallo) quando il tergicristallo è in funzione;
❒in modalità continua con retromarcia inserita e
comando attivo.Con tergicristallo in funzione e retromarcia inserita si
ottiene anche in questo caso l'attivazione del
tergilunotto in modalità continua.
Spingendo la leva verso la plancia (posizione instabile) si
aziona il getto del lavalunotto.
Mantenendo la leva spinta per più di mezzo secondo si
attiva anche il tergilunotto.
Al rilascio della leva si attiva il lavaggio intelligente, come
per il tergicristallo.
029-068 GPUNTO EVO Abarth I 2ed 22-04-2010 9:36 Pagina 53

INDICE DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZASPIE E
MESSAGGI AVVIAMENTO
E GUIDA SICUREZZA
CONOSCENZA
DELLA
VETTURA
54

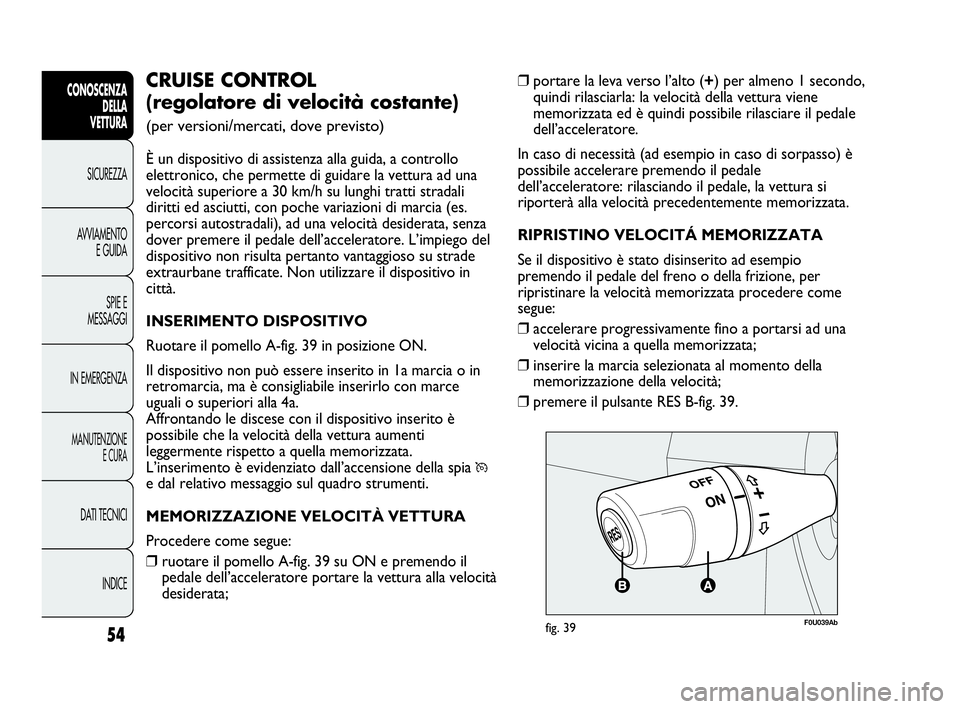

❒portare la leva verso l’alto (+) per almeno 1 secondo,
quindi rilasciarla: la velocità della vettura viene
memorizzata ed è quindi possibile rilasciare il pedale
dell’acceleratore.
In caso di necessità (ad esempio in caso di sorpasso) è
possibile accelerare premendo il pedale
dell’acceleratore: rilasciando il pedale, la vettura si
riporterà alla velocità precedentemente memorizzata.
RIPRISTINO VELOCITÁ MEMORIZZATA
Se il dispositivo è stato disinserito ad esempio
premendo il pedale del freno o della frizione, per
ripristinare la velocità memorizzata procedere come
segue:
❒accelerare progressivamente fino a portarsi ad una
velocità vicina a quella memorizzata;
❒inserire la marcia selezionata al momento della
memorizzazione della velocità;
❒premere il pulsante RES B-fig. 39.CRUISE CONTROL
(regolatore di velocità costante)
(per versioni/mercati, dove previsto)
È un dispositivo di assistenza alla guida, a controllo
elettronico, che permette di guidare la vettura ad una
velocità superiore a 30 km/h su lunghi tratti stradali
diritti ed asciutti, con poche variazioni di marcia (es.
percorsi autostradali), ad una velocità desiderata, senza
dover premere il pedale dell’acceleratore. L’impiego del
dispositivo non risulta pertanto vantaggioso su strade
extraurbane trafficate. Non utilizzare il dispositivo in
città.
INSERIMENTO DISPOSITIVO
Ruotare il pomello A-fig. 39 in posizione ON.
Il dispositivo non può essere inserito in 1a marcia o in
retromarcia, ma è consigliabile inserirlo con marce
uguali o superiori alla 4a.
Affrontando le discese con il dispositivo inserito è
possibile che la velocità della vettura aumenti
leggermente rispetto a quella memorizzata.
L’inserimento è evidenziato dall’accensione della spia
Ü
e dal relativo messaggio sul quadro strumenti.
MEMORIZZAZIONE VELOCITÀ VETTURA
Procedere come segue:
❒ruotare il pomello A-fig. 39 su ON e premendo il
pedale dell’acceleratore portare la vettura alla velocità
desiderata;
F0U039Abfig. 39
029-068 GPUNTO EVO Abarth I 2ed 22-04-2010 9:36 Pagina 54

INDICE DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZA SPIE E
MESSAGGI AVVIAMENTO
E GUIDA SICUREZZA
CONOSCENZA
DELLA
VETTURA

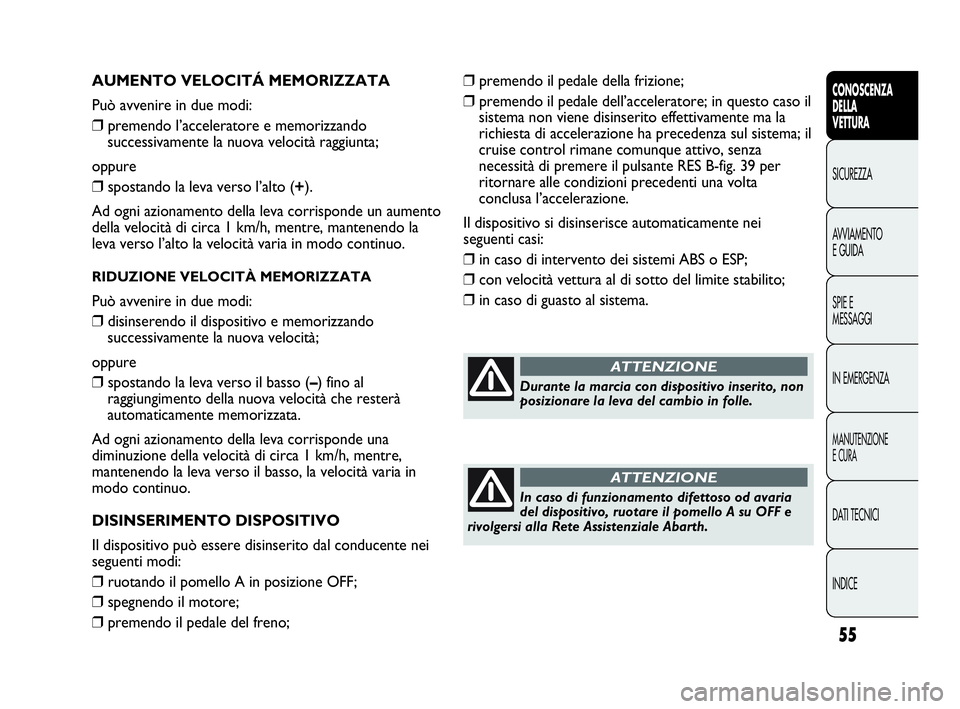

55
AUMENTO VELOCITÁ MEMORIZZATA
Può avvenire in due modi:
❒premendo l’acceleratore e memorizzando
successivamente la nuova velocità raggiunta;
oppure
❒spostando la leva verso l’alto (+).
Ad ogni azionamento della leva corrisponde un aumento
della velocità di circa 1 km/h, mentre, mantenendo la
leva verso l’alto la velocità varia in modo continuo.
RIDUZIONE VELOCITÀ MEMORIZZATA
Può avvenire in due modi:
❒disinserendo il dispositivo e memorizzando
successivamente la nuova velocità;
oppure
❒spostando la leva verso il basso (–) fino al
raggiungimento della nuova velocità che resterà
automaticamente memorizzata.
Ad ogni azionamento della leva corrisponde una
diminuzione della velocità di circa 1 km/h, mentre,
mantenendo la leva verso il basso, la velocità varia in
modo continuo.
DISINSERIMENTO DISPOSITIVO
Il dispositivo può essere disinserito dal conducente nei
seguenti modi:
❒ruotando il pomello A in posizione OFF;
❒spegnendo il motore;
❒premendo il pedale del freno;❒premendo il pedale della frizione;
❒premendo il pedale dell’acceleratore; in questo caso il
sistema non viene disinserito effettivamente ma la
richiesta di accelerazione ha precedenza sul sistema; il
cruise control rimane comunque attivo, senza
necessità di premere il pulsante RES B-fig. 39 per
ritornare alle condizioni precedenti una volta
conclusa l’accelerazione.
Il dispositivo si disinserisce automaticamente nei
seguenti casi:
❒in caso di intervento dei sistemi ABS o ESP;
❒con velocità vettura al di sotto del limite stabilito;
❒in caso di guasto al sistema.
Durante la marcia con dispositivo inserito, non
posizionare la leva del cambio in folle.
ATTENZIONE
In caso di funzionamento difettoso od avaria
del dispositivo, ruotare il pomello A su OFF e
rivolgersi alla Rete Assistenziale Abarth.
ATTENZIONE
029-068 GPUNTO EVO Abarth I 2ed 22-04-2010 9:36 Pagina 55

56
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U040Abfig. 40

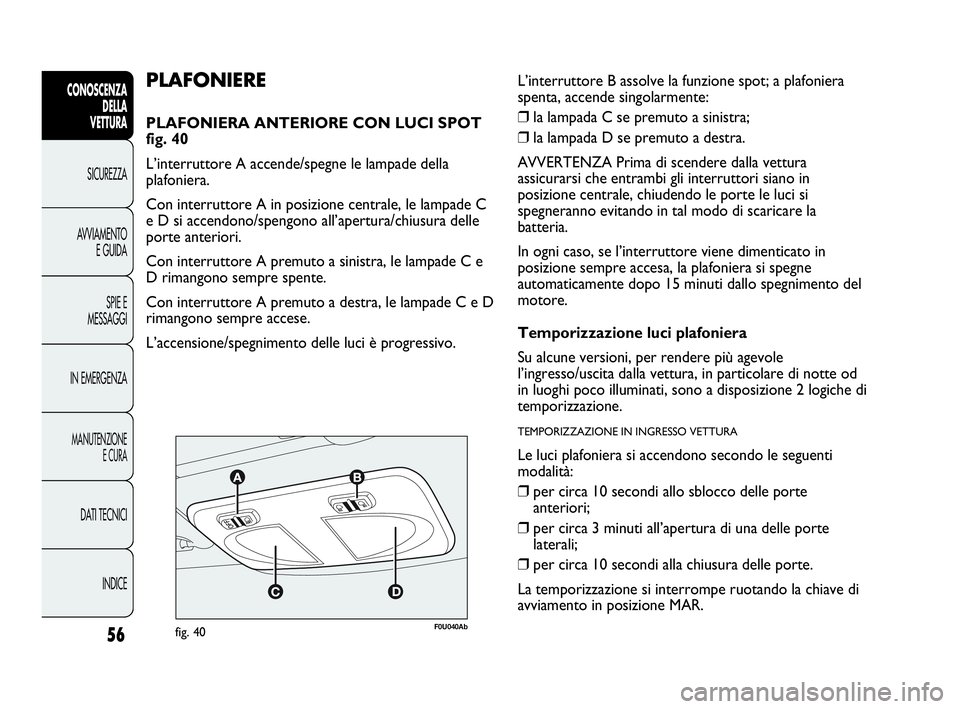

PLAFONIERE
PLAFONIERA ANTERIORE CON LUCI SPOT
fig. 40
L’interruttore A accende/spegne le lampade della
plafoniera.
Con interruttore A in posizione centrale, le lampade C
e D si accendono/spengono all’apertura/chiusura delle
porte anteriori.
Con interruttore A premuto a sinistra, le lampade C e
D rimangono sempre spente.
Con interruttore A premuto a destra, le lampade C e D
rimangono sempre accese.
L’accensione/spegnimento delle luci è progressivo.L’interruttore B assolve la funzione spot; a plafoniera
spenta, accende singolarmente:
❒la lampada C se premuto a sinistra;
❒la lampada D se premuto a destra.
AVVERTENZA Prima di scendere dalla vettura
assicurarsi che entrambi gli interruttori siano in
posizione centrale, chiudendo le porte le luci si
spegneranno evitando in tal modo di scaricare la
batteria.
In ogni caso, se l’interruttore viene dimenticato in
posizione sempre accesa, la plafoniera si spegne
automaticamente dopo 15 minuti dallo spegnimento del
motore.
Temporizzazione luci plafoniera
Su alcune versioni, per rendere più agevole
l’ingresso/uscita dalla vettura, in particolare di notte od
in luoghi poco illuminati, sono a disposizione 2 logiche di
temporizzazione.
TEMPORIZZAZIONE IN INGRESSO VETTURA
Le luci plafoniera si accendono secondo le seguenti
modalità:
❒per circa 10 secondi allo sblocco delle porte
anteriori;
❒per circa 3 minuti all’apertura di una delle porte
laterali;
❒per circa 10 secondi alla chiusura delle porte.
La temporizzazione si interrompe ruotando la chiave di
avviamento in posizione MAR.
029-068 GPUNTO EVO Abarth I 2ed 22-04-2010 9:36 Pagina 56

57
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

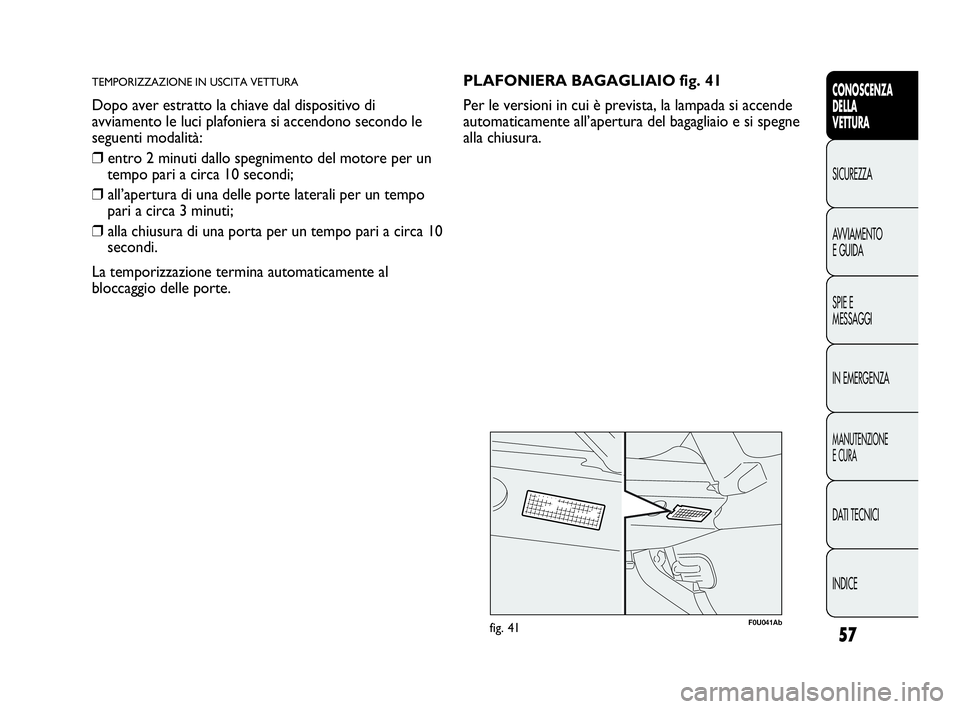

TEMPORIZZAZIONE IN USCITA VETTURA
Dopo aver estratto la chiave dal dispositivo di
avviamento le luci plafoniera si accendono secondo le
seguenti modalità:
❒entro 2 minuti dallo spegnimento del motore per un
tempo pari a circa 10 secondi;
❒all’apertura di una delle porte laterali per un tempo
pari a circa 3 minuti;
❒alla chiusura di una porta per un tempo pari a circa 10
secondi.
La temporizzazione termina automaticamente al
bloccaggio delle porte.
F0U041Abfig. 41
PLAFONIERA BAGAGLIAIO fig. 41
Per le versioni in cui è prevista, la lampada si accende
automaticamente all’apertura del bagagliaio e si spegne
alla chiusura.
029-068 GPUNTO EVO Abarth I 2ed 22-04-2010 9:36 Pagina 57

58
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U043Abfig. 43F0U044Abfig. 44

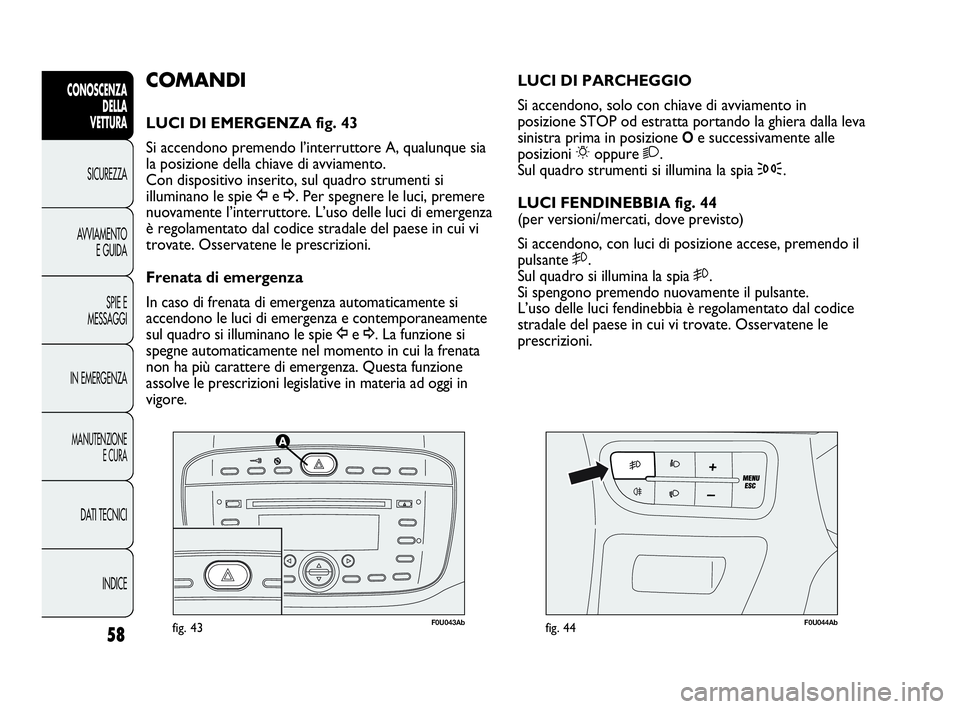

LUCI DI PARCHEGGIO
Si accendono, solo con chiave di avviamento in
posizione STOP od estratta portando la ghiera dalla leva
sinistra prima in posizione
Oe successivamente alle
posizioni 6oppure 2.
Sul quadro strumenti si illumina la spia 3.
LUCI FENDINEBBIA fig. 44
(per versioni/mercati, dove previsto)
Si accendono, con luci di posizione accese, premendo il
pulsante 5.
Sul quadro si illumina la spia 5.
Si spengono premendo nuovamente il pulsante.
L’uso delle luci fendinebbia è regolamentato dal codice
stradale del paese in cui vi trovate. Osservatene le
prescrizioni.
COMANDI
LUCI DI EMERGENZA fig. 43
Si accendono premendo l’interruttore A, qualunque sia
la posizione della chiave di avviamento.
Con dispositivo inserito, sul quadro strumenti si
illuminano le spie Îe ¥. Per spegnere le luci, premere
nuovamente l’interruttore. L’uso delle luci di emergenza
è regolamentato dal codice stradale del paese in cui vi
trovate. Osservatene le prescrizioni.
Frenata di emergenza
In caso di frenata di emergenza automaticamente si
accendono le luci di emergenza e contemporaneamente
sul quadro si illuminano le spie Îe ¥. La funzione si
spegne automaticamente nel momento in cui la frenata
non ha più carattere di emergenza. Questa funzione
assolve le prescrizioni legislative in materia ad oggi in
vigore.
029-068 GPUNTO EVO Abarth I 2ed 22-04-2010 9:36 Pagina 58

59
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U046Abfig. 46
F0U045Abfig. 45

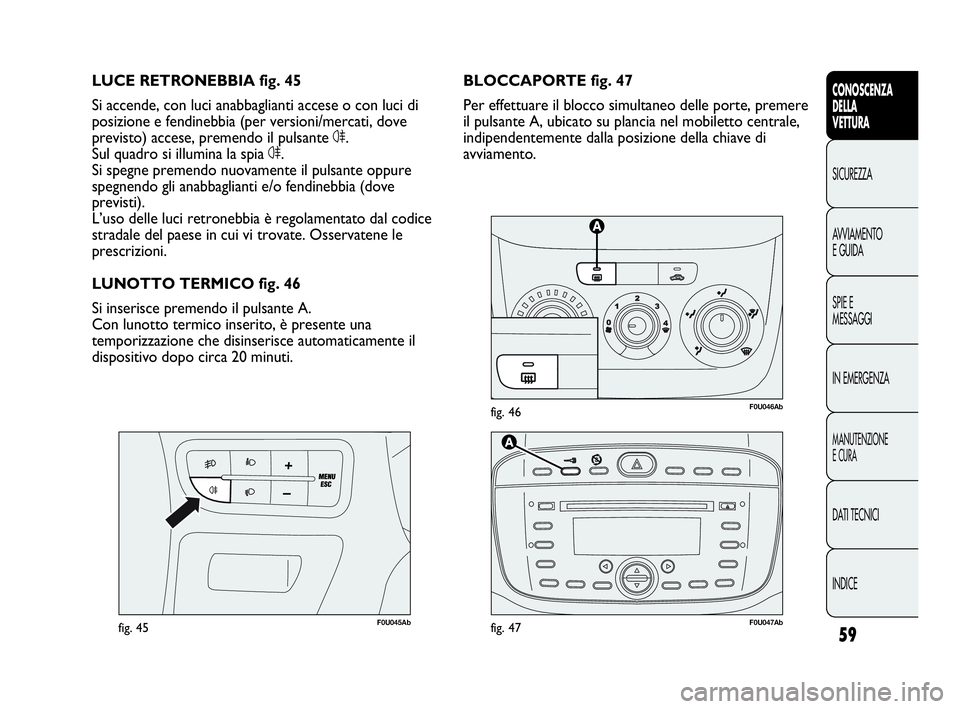

BLOCCAPORTE fig. 47
Per effettuare il blocco simultaneo delle porte, premere
il pulsante A, ubicato su plancia nel mobiletto centrale,
indipendentemente dalla posizione della chiave di
avviamento. LUCE RETRONEBBIA fig. 45
Si accende, con luci anabbaglianti accese o con luci di
posizione e fendinebbia (per versioni/mercati, dove
previsto) accese, premendo il pulsante 4.
Sul quadro si illumina la spia 4.
Si spegne premendo nuovamente il pulsante oppure
spegnendo gli anabbaglianti e/o fendinebbia (dove
previsti).
L’uso delle luci retronebbia è regolamentato dal codice
stradale del paese in cui vi trovate. Osservatene le
prescrizioni.
LUNOTTO TERMICO fig. 46
Si inserisce premendo il pulsante A.
Con lunotto termico inserito, è presente una
temporizzazione che disinserisce automaticamente il
dispositivo dopo circa 20 minuti.
F0U047Abfig. 47
029-068 GPUNTO EVO Abarth I 2ed 22-04-2010 9:36 Pagina 59
