Abarth Punto Evo 2011 Libretto Uso Manutenzione (in Italian)

60
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

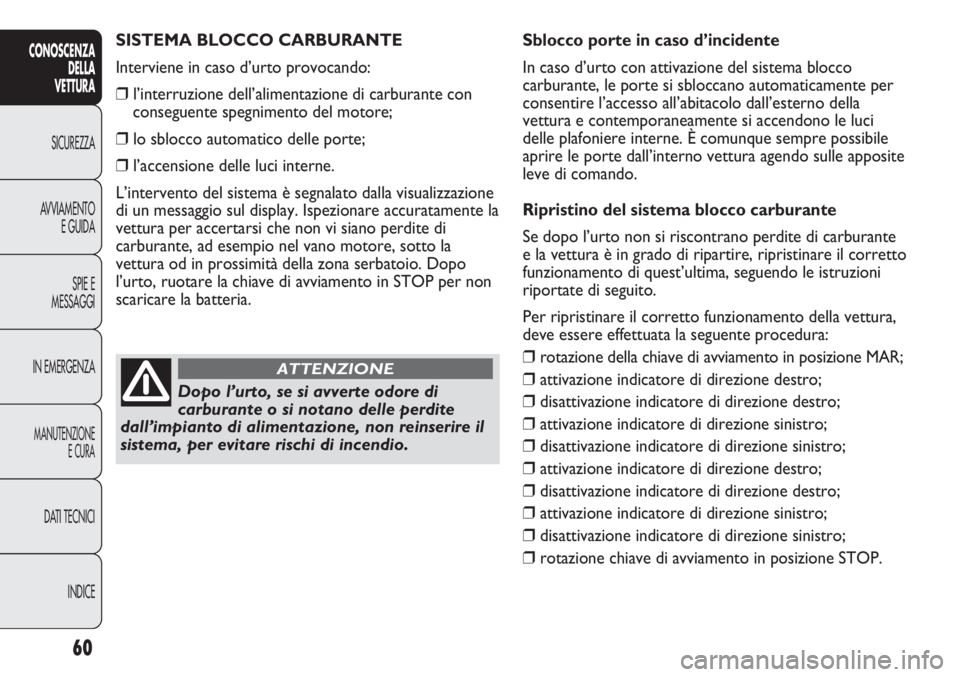

SISTEMA BLOCCO CARBURANTE
Interviene in caso d’urto provocando:
❒l’interruzione dell’alimentazione di carburante con
conseguente spegnimento del motore;
❒lo sblocco automatico delle porte;
❒l’accensione delle luci interne.
L’intervento del sistema è segnalato dalla visualizzazione
di un messaggio sul display. Ispezionare accuratamente la
vettura per accertarsi che non vi siano perdite di
carburante, ad esempio nel vano motore, sotto la
vettura od in prossimità della zona serbatoio. Dopo
l’urto, ruotare la chiave di avviamento in STOP per non
scaricare la batteria.
Dopo l’urto, se si avverte odore di
carburante o si notano delle perdite
dall’impianto di alimentazione, non reinserire il
sistema, per evitare rischi di incendio.
ATTENZIONE
Sblocco porte in caso d’incidente
In caso d’urto con attivazione del sistema blocco
carburante, le porte si sbloccano automaticamente per
consentire l’accesso all’abitacolo dall’esterno della
vettura e contemporaneamente si accendono le luci
delle plafoniere interne. È comunque sempre possibile
aprire le porte dall’interno vettura agendo sulle apposite
leve di comando.
Ripristino del sistema blocco carburante
Se dopo l’urto non si riscontrano perdite di carburante
e la vettura è in grado di ripartire, ripristinare il corretto
funzionamento di quest’ultima, seguendo le istruzioni
riportate di seguito.
Per ripristinare il corretto funzionamento della vettura,
deve essere effettuata la seguente procedura:
❒rotazione della chiave di avviamento in posizione MAR;
❒attivazione indicatore di direzione destro;
❒disattivazione indicatore di direzione destro;
❒attivazione indicatore di direzione sinistro;
❒disattivazione indicatore di direzione sinistro;
❒attivazione indicatore di direzione destro;
❒disattivazione indicatore di direzione destro;
❒attivazione indicatore di direzione sinistro;
❒disattivazione indicatore di direzione sinistro;
❒rotazione chiave di avviamento in posizione STOP.

61
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U048Abfig. 48
C
B
A
D
F0U049Abfig. 49
EQUIPAGGIAMENTI INTERNI
CASSETTO PORTAOGGETTI fig. 48
Per aprire il cassetto agire sulla maniglia di apertura A.
All’interno del cassetto è presente un vano porta
documenti.VANI NEL CASSETTO PORTAOGGETTI
fig. 49
Per versioni/mercati dove previsto all’interno del
cassetto portaoggetti, possono essere presenti il
portatessera A, il portabiro B, il vano portalibretto C ed
il vano portaoggetti D.
Per accedere al vano portalibretto utilizzare la maniglia
dedicata e portarlo fuori dalla propria sede agendo nel
senso indicato dalla freccia indicata in figura.

62
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U051Abfig. 50
F0U050Abfig. 51

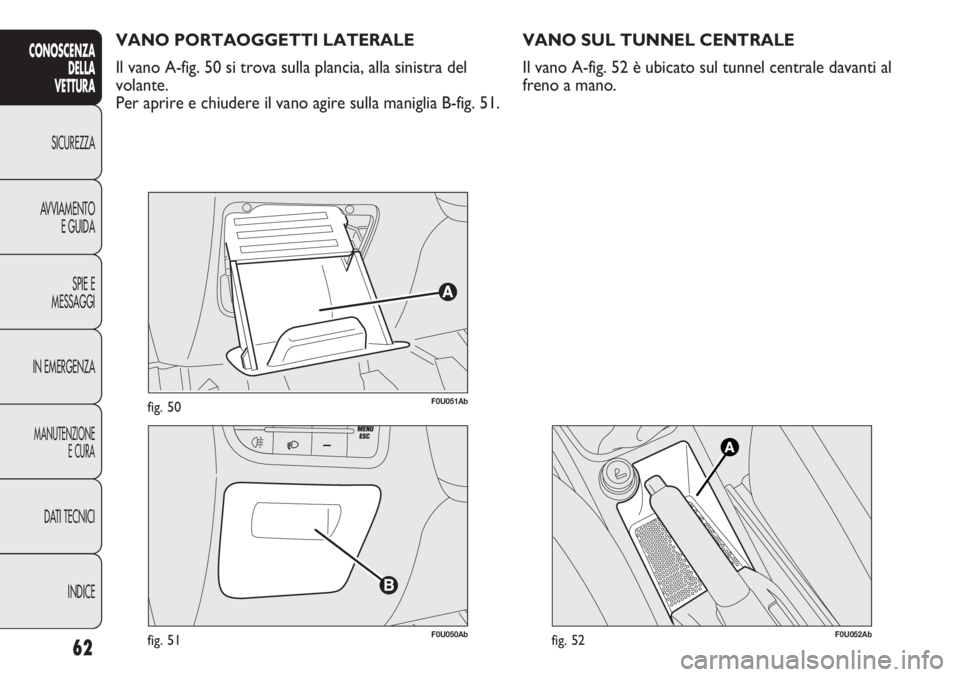

VANO PORTAOGGETTI LATERALE
Il vano A-fig. 50 si trova sulla plancia, alla sinistra del
volante.
Per aprire e chiudere il vano agire sulla maniglia B-fig. 51.
F0U052Abfig. 52
VANO SUL TUNNEL CENTRALE
Il vano A-fig. 52 è ubicato sul tunnel centrale davanti al
freno a mano.

63
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U054Abfig. 54

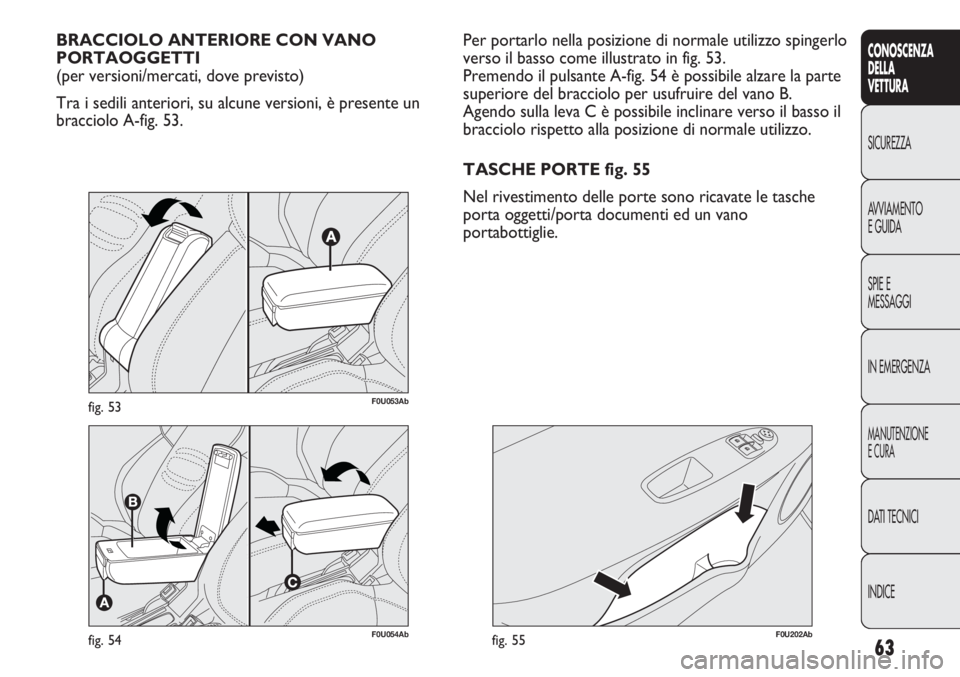

BRACCIOLO ANTERIORE CON VANO
PORTAOGGETTI
(per versioni/mercati, dove previsto)
Tra i sedili anteriori, su alcune versioni, è presente un
bracciolo A-fig. 53.
F0U202Abfig. 55
Per portarlo nella posizione di normale utilizzo spingerlo
verso il basso come illustrato in fig. 53.
Premendo il pulsante A-fig. 54 è possibile alzare la parte
superiore del bracciolo per usufruire del vano B.
Agendo sulla leva C è possibile inclinare verso il basso il
bracciolo rispetto alla posizione di normale utilizzo.
TASCHE PORTE fig. 55
Nel rivestimento delle porte sono ricavate le tasche
porta oggetti/porta documenti ed un vano
portabottiglie.
F0U053Abfig. 53

64
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U057Abfig. 56

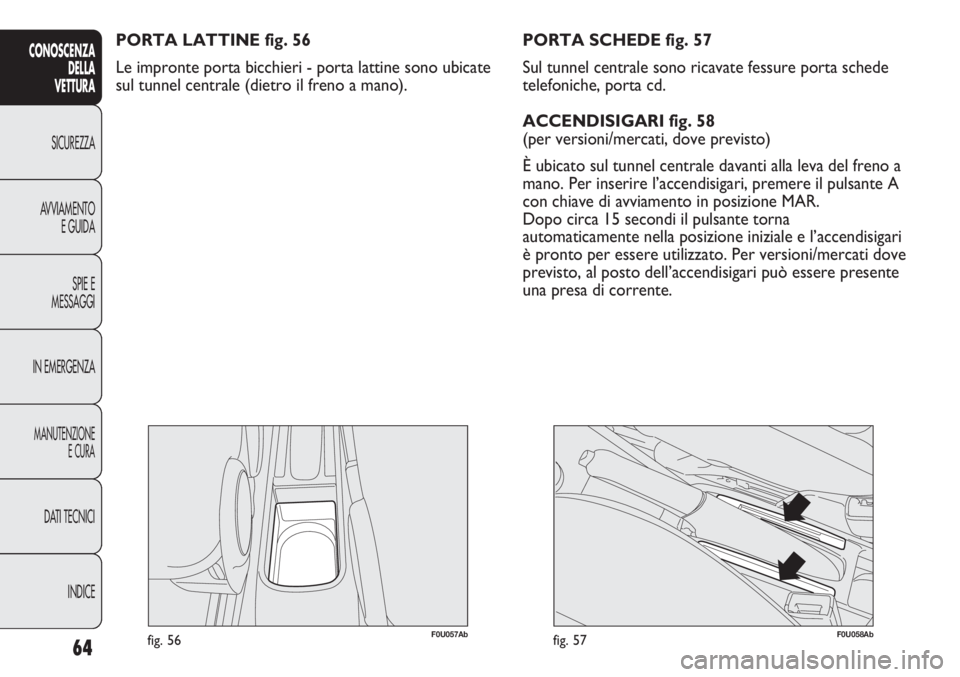

PORTA LATTINE fig. 56
Le impronte porta bicchieri - porta lattine sono ubicate
sul tunnel centrale (dietro il freno a mano).
F0U058Abfig. 57
PORTA SCHEDE fig. 57
Sul tunnel centrale sono ricavate fessure porta schede
telefoniche, porta cd.
ACCENDISIGARI fig. 58
(per versioni/mercati, dove previsto)
È ubicato sul tunnel centrale davanti alla leva del freno a
mano. Per inserire l’accendisigari, premere il pulsante A
con chiave di avviamento in posizione MAR.
Dopo circa 15 secondi il pulsante torna
automaticamente nella posizione iniziale e l’accendisigari
è pronto per essere utilizzato. Per versioni/mercati dove
previsto, al posto dell’accendisigari può essere presente
una presa di corrente.

65
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U059Abfig. 58

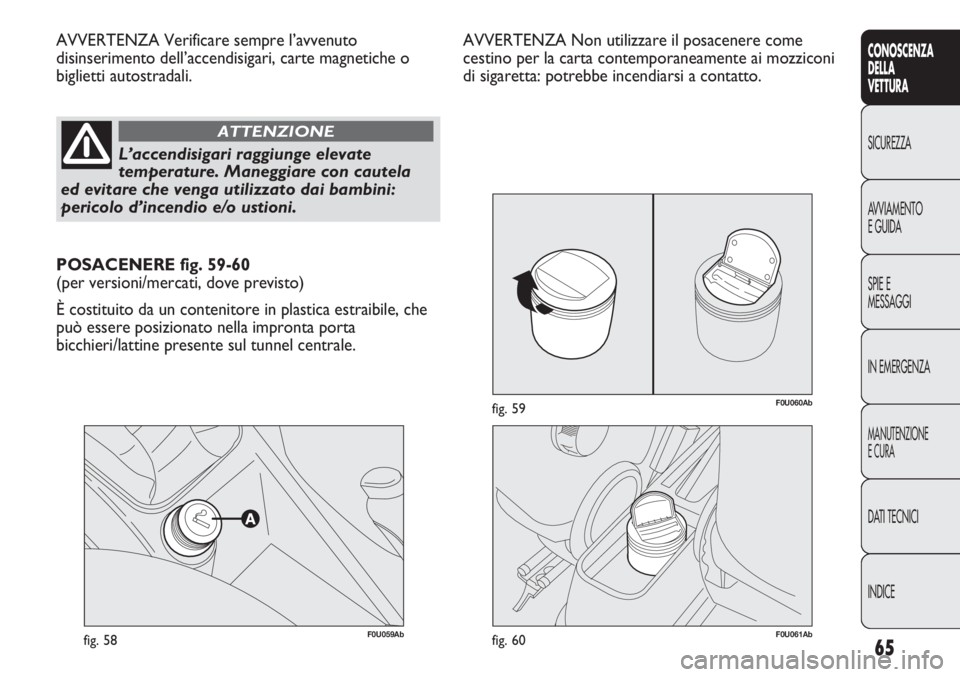

AVVERTENZA Verificare sempre l’avvenuto
disinserimento dell’accendisigari, carte magnetiche o
biglietti autostradali.
L’accendisigari raggiunge elevate
temperature. Maneggiare con cautela
ed evitare che venga utilizzato dai bambini:
pericolo d’incendio e/o ustioni.
ATTENZIONE
F0U061Abfig. 60
F0U060Abfig. 59
POSACENERE fig. 59-60
(per versioni/mercati, dove previsto)
È costituito da un contenitore in plastica estraibile, che
può essere posizionato nella impronta porta
bicchieri/lattine presente sul tunnel centrale.AVVERTENZA Non utilizzare il posacenere come
cestino per la carta contemporaneamente ai mozziconi
di sigaretta: potrebbe incendiarsi a contatto.

66
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U062Abfig. 61

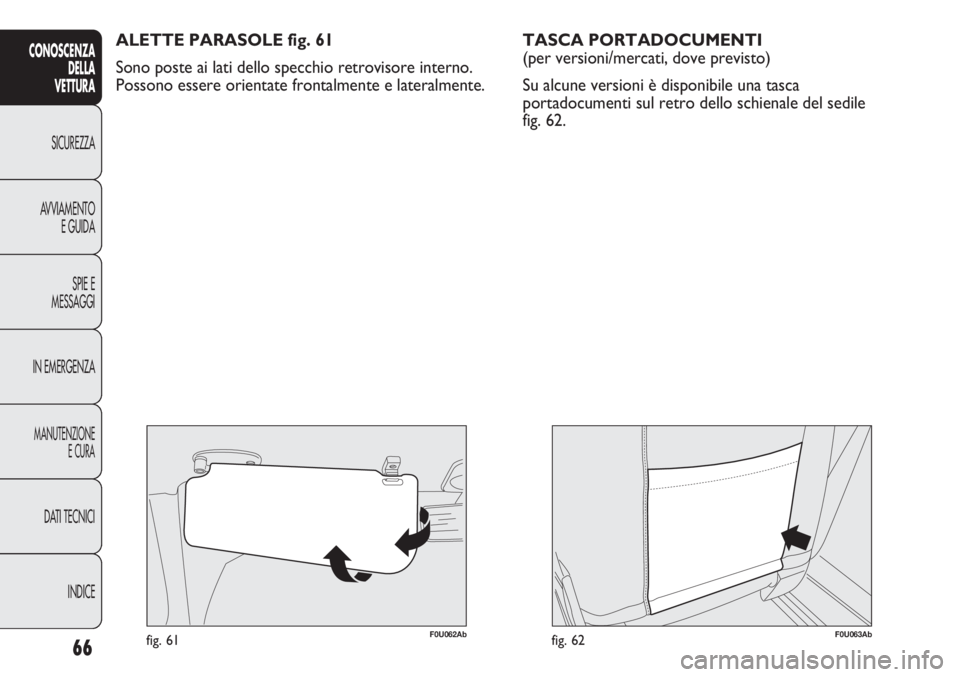

ALETTE PARASOLE fig. 61
Sono poste ai lati dello specchio retrovisore interno.
Possono essere orientate frontalmente e lateralmente.
F0U063Abfig. 62
TASCA PORTADOCUMENTI
(per versioni/mercati, dove previsto)
Su alcune versioni è disponibile una tasca
portadocumenti sul retro dello schienale del sedile
fig. 62.

67
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U064Abfig. 64
PRESA DI CORRENTE
(per versioni/mercati, dove previsto)
È collocata all’interno del vano bagagli sul lato sinistro
del supporto in plastica della cappelliera fig. 63.
Per utilizzarla aprire il tappo A.
F0U188Abfig. 63
VANO PORTAOGGETTI SULLA PLANCIA
Il vano A-fig. 64 è ricavato nella zona centrale della
plancia strumenti. Per utilizzarlo, aprire lo sportello B
premendo il tasto ubicato sullo sportello stesso.

68
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U065Abfig. 65
TETTO APRIBILE SKY-DOME
(per versioni/mercati, dove previsto)
Il tetto apribile ad ampia vetratura è composto da due
pannelli in vetro di cui uno fisso e uno mobile dotati di
due tendine parasole (anteriore e posteriore) a
movimentazione manuale. Le tendine possono essere
utilizzate nelle posizioni “tutta chiusa” e “tutta aperta”
(non hanno posizioni fisse intermedie). Per aprire le
tendine: impugnare la maniglia A-fig. 65, svincolarla ed
accompagnarla seguendo il senso indicato delle frecce
fino alla posizione “tutta aperta”. Per chiuderle seguire il
procedimento inverso. Il funzionamento del tetto
apribile avviene solo con chiave di avviamento in
posizione MAR.
I comandi A-B fig. 65 posti su plancia dedicata vicino alla
plafoniera anteriore, comandano le funzioni di
apertura/chiusura tetto apribile.Apertura
Premere il pulsante B-fig. 65 e mantenerlo premuto, il
pannello vetro anteriore si porterà in posizione
“spoiler”; premere nuovamente il pulsante B-fig. 65 e,
agendo sul comando per più di mezzo secondo, si
innesca il movimento del cristallo del tetto che prosegue
automaticamente fino a fondo corsa; il cristallo del tetto
può essere fermato in una posizione intermedia agendo
nuovamente sul pulsante.
Chiusura
Dalla posizione di apertura completa, premere il
pulsante A-fig. 65 e, se si agisce sul pulsante per più di
mezzo secondo, il cristallo anteriore del tetto si porterà
automaticamente in posizione “spoiler”; agendo
nuovamente sul pulsante, il cristallo del tetto si ferma in
posizione intermedia; premere nuovamente il pulsante
A-fig. 65 e mantenerlo premuto fino alla chiusura
completa del pannello.

69
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

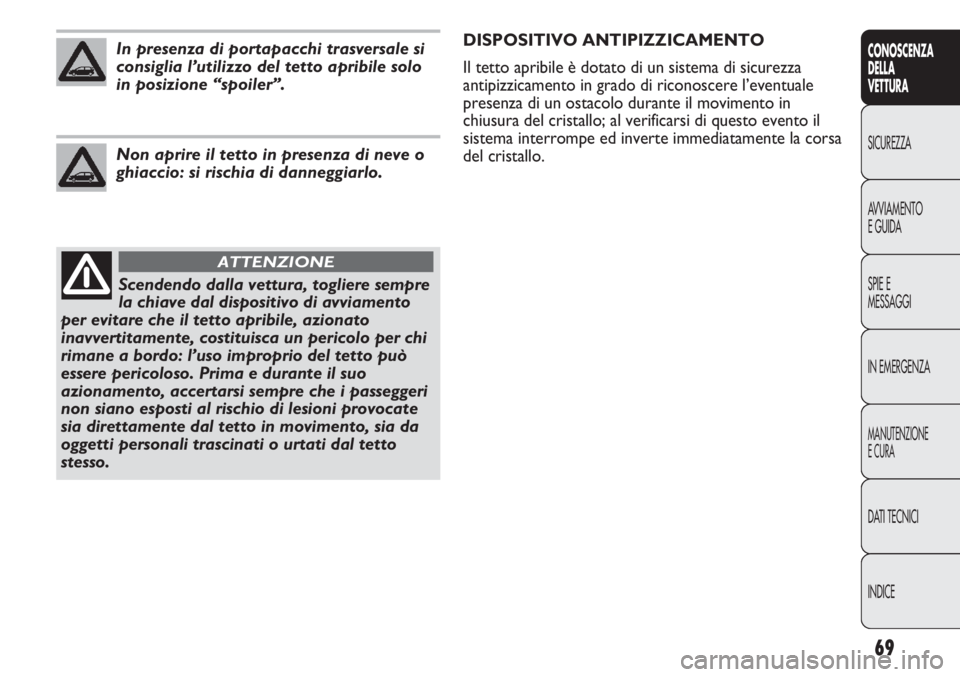

Scendendo dalla vettura, togliere sempre
la chiave dal dispositivo di avviamento
per evitare che il tetto apribile, azionato
inavvertitamente, costituisca un pericolo per chi
rimane a bordo: l’uso improprio del tetto può
essere pericoloso. Prima e durante il suo
azionamento, accertarsi sempre che i passeggeri
non siano esposti al rischio di lesioni provocate
sia direttamente dal tetto in movimento, sia da
oggetti personali trascinati o urtati dal tetto
stesso.
ATTENZIONE
In presenza di portapacchi trasversale si
consiglia l’utilizzo del tetto apribile solo
in posizione “spoiler”.
Non aprire il tetto in presenza di neve o
ghiaccio: si rischia di danneggiarlo.
DISPOSITIVO ANTIPIZZICAMENTO
Il tetto apribile è dotato di un sistema di sicurezza
antipizzicamento in grado di riconoscere l’eventuale
presenza di un ostacolo durante il movimento in
chiusura del cristallo; al verificarsi di questo evento il
sistema interrompe ed inverte immediatamente la corsa
del cristallo.
