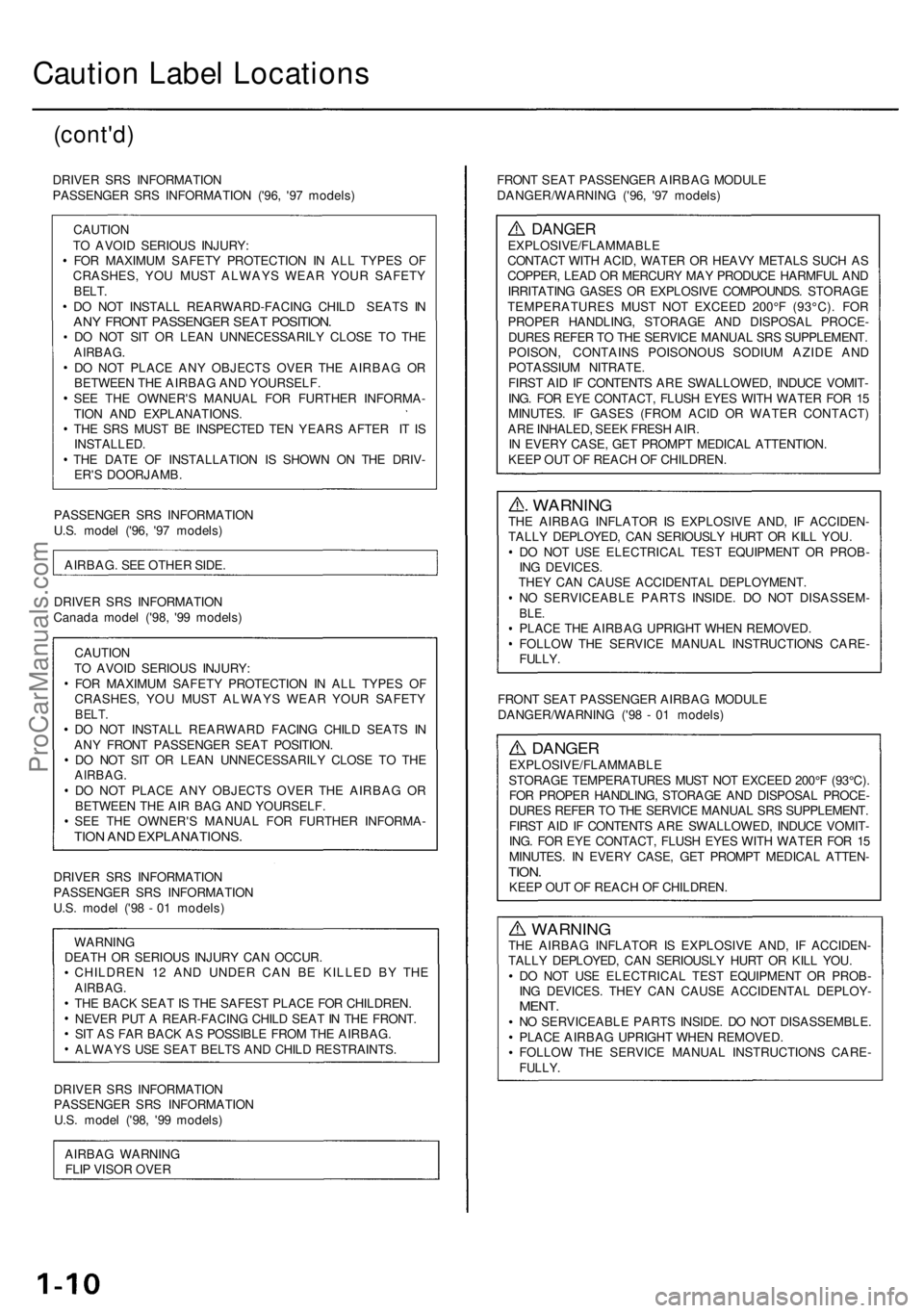

Page 288 of 1954

Caution Label Locations
(cont'd)
DRIVER SRS INFORMATION
PASSENGER SRS INFORMATION ('96, '97 models)
CAUTION
TO AVOID SERIOUS INJURY:
FOR MAXIMUM SAFETY PROTECTION IN ALL TYPES OF
CRASHES, YOU MUST ALWAYS WEAR YOUR SAFETY
BELT.
DO NOT INSTALL REARWARD-FACING CHILD SEATS IN
ANY FRONT PASSENGER SEAT POSITION.
DO NOT SIT OR LEAN UNNECESSARILY CLOSE TO THE
AIRBAG.
DO NOT PLACE ANY OBJECTS OVER THE AIRBAG OR
BETWEEN THE AIRBAG AND YOURSELF.
SEE THE OWNER'S MANUAL FOR FURTHER INFORMA-
TION AND EXPLANATIONS.
THE SRS MUST BE INSPECTED TEN YEARS AFTER IT IS
INSTALLED.
THE DATE OF INSTALLATION IS SHOWN ON THE DRIV-
ER'S DOORJAMB.
PASSENGER SRS INFORMATION
U.S. model ('96, '97 models)
AIRBAG. SEE OTHER SIDE.
DRIVER SRS INFORMATION
Canada model ('98, '99 models)
CAUTION
TO AVOID SERIOUS INJURY:
FOR MAXIMUM SAFETY PROTECTION IN ALL TYPES OF
CRASHES, YOU MUST ALWAYS WEAR YOUR SAFETY
BELT.
DO NOT INSTALL REARWARD FACING CHILD SEATS IN
ANY FRONT PASSENGER SEAT POSITION.
DO NOT SIT OR LEAN UNNECESSARILY CLOSE TO THE
AIRBAG.
DO NOT PLACE ANY OBJECTS OVER THE AIRBAG OR
BETWEEN THE AIR BAG AND YOURSELF.
SEE THE OWNER'S MANUAL FOR FURTHER INFORMA-
TION AND EXPLANATIONS.
DRIVER SRS INFORMATION
PASSENGER SRS INFORMATION
U.S. model ('98 - 01 models)
WARNING
DEATH OR SERIOUS INJURY CAN OCCUR.
CHILDREN 12 AND UNDER CAN BE KILLED BY THE
AIRBAG.
THE BACK SEAT IS THE SAFEST PLACE FOR CHILDREN.
NEVER PUT A REAR-FACING CHILD SEAT IN THE FRONT.
SIT AS FAR BACK AS POSSIBLE FROM THE AIRBAG.
ALWAYS USE SEAT BELTS AND CHILD RESTRAINTS.
DRIVER SRS INFORMATION
PASSENGER SRS INFORMATION
U.S. model ('98, '99 models)
AIRBAG WARNING
FLIP VISOR OVER
FRONT SEAT PASSENGER AIRBAG MODULE
DANGER/WARNING ('96, '97 models)
DANGER
EXPLOSIVE/FLAMMABLE
CONTACT WITH ACID, WATER OR HEAVY METALS SUCH AS
COPPER, LEAD OR MERCURY MAY PRODUCE HARMFUL AND
IRRITATING GASES OR EXPLOSIVE COMPOUNDS. STORAGE
TEMPERATURES MUST NOT EXCEED 200°F (93°C). FOR
PROPER HANDLING, STORAGE AND DISPOSAL PROCE-
DURES REFER TO THE SERVICE MANUAL SRS SUPPLEMENT.
POISON, CONTAINS POISONOUS SODIUM AZIDE AND
POTASSIUM NITRATE.
FIRST AID IF CONTENTS ARE SWALLOWED, INDUCE VOMIT-
ING. FOR EYE CONTACT, FLUSH EYES WITH WATER FOR 15
MINUTES. IF GASES (FROM ACID OR WATER CONTACT)
ARE INHALED, SEEK FRESH AIR.
IN EVERY CASE, GET PROMPT MEDICAL ATTENTION.
KEEP OUT OF REACH OF CHILDREN.
. WARNING
THE AIRBAG INFLATOR IS EXPLOSIVE AND, IF ACCIDEN-
TALLY DEPLOYED, CAN SERIOUSLY HURT OR KILL YOU.
DO NOT USE ELECTRICAL TEST EQUIPMENT OR PROB-
ING DEVICES.
THEY CAN CAUSE ACCIDENTAL DEPLOYMENT.
NO SERVICEABLE PARTS INSIDE. DO NOT DISASSEM-
BLE.
PLACE THE AIRBAG UPRIGHT WHEN REMOVED.
FOLLOW THE SERVICE MANUAL INSTRUCTIONS CARE-
FULLY.
FRONT SEAT PASSENGER AIRBAG MODULE
DANGER/WARNING ('98 - 01 models)
DANGER
EXPLOSIVE/FLAMMABLE
STORAGE TEMPERATURES MUST NOT EXCEED 200°F (93°C).
FOR PROPER HANDLING, STORAGE AND DISPOSAL PROCE-
DURES REFER TO THE SERVICE MANUAL SRS SUPPLEMENT.
FIRST AID IF CONTENTS ARE SWALLOWED, INDUCE VOMIT-
ING. FOR EYE CONTACT, FLUSH EYES WITH WATER FOR 15
MINUTES. IN EVERY CASE, GET PROMPT MEDICAL ATTEN-
TION.
KEEP OUT OF REACH OF CHILDREN.
WARNING
THE AIRBAG INFLATOR IS EXPLOSIVE AND, IF ACCIDEN-
TALLY DEPLOYED, CAN SERIOUSLY HURT OR KILL YOU.
DO NOT USE ELECTRICAL TEST EQUIPMENT OR PROB-
ING DEVICES. THEY CAN CAUSE ACCIDENTAL DEPLOY-
MENT.
NO SERVICEABLE PARTS INSIDE. DO NOT DISASSEMBLE.
PLACE AIRBAG UPRIGHT WHEN REMOVED.
FOLLOW THE SERVICE MANUAL INSTRUCTIONS CARE-
FULLY.ProCarManuals.com

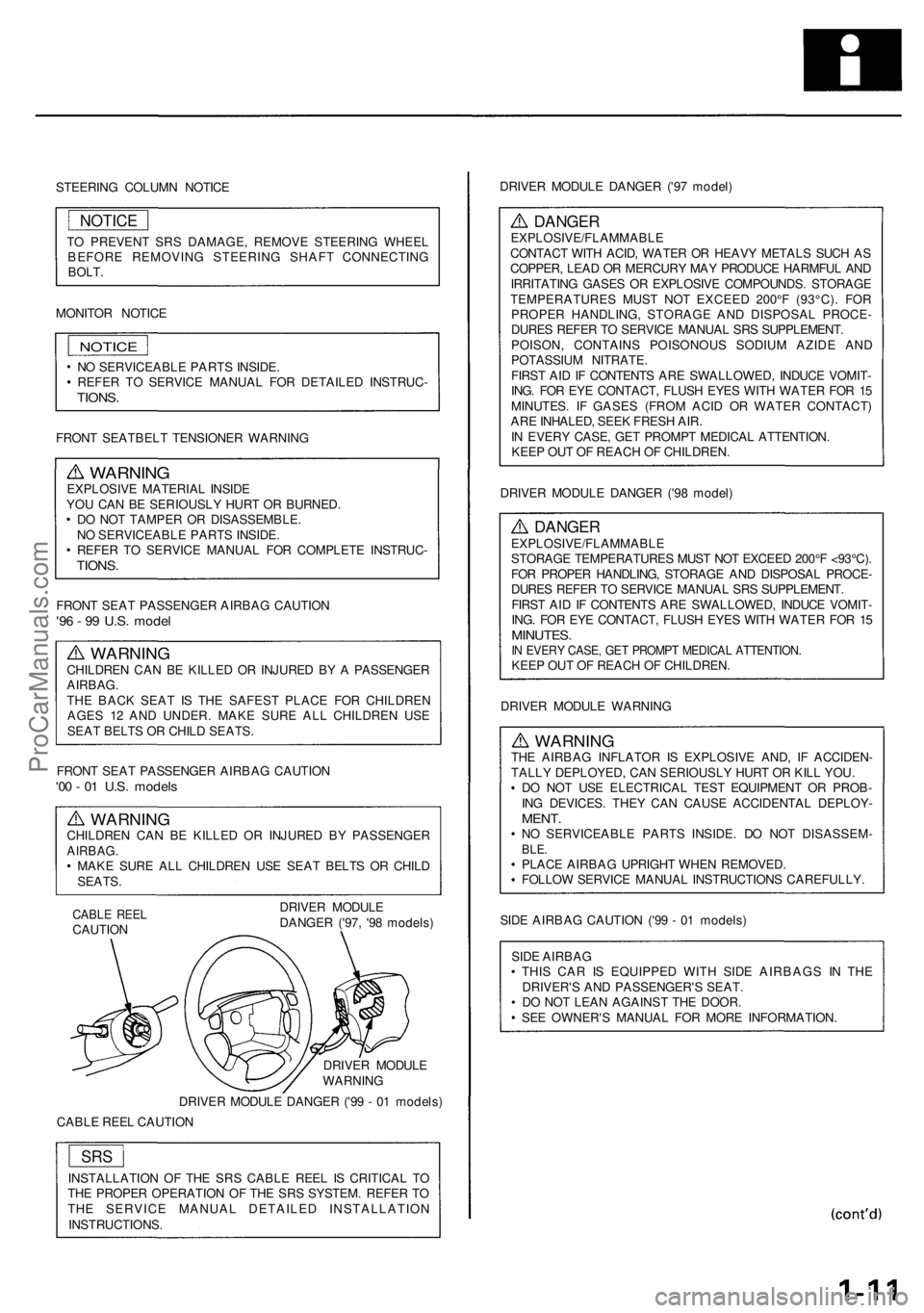

Page 289 of 1954

STEERING COLUMN NOTICE
TO PREVENT SRS DAMAGE, REMOVE STEERING WHEEL
BEFORE REMOVING STEERING SHAFT CONNECTING
BOLT.
MONITOR NOTICE
NOTICE
NO SERVICEABLE PARTS INSIDE.
REFER TO SERVICE MANUAL FOR DETAILED INSTRUC-
TIONS.
FRONT SEATBELT TENSIONER WARNING
WARNING
EXPLOSIVE MATERIAL INSIDE
YOU CAN BE SERIOUSLY HURT OR BURNED.
DO NOT TAMPER OR DISASSEMBLE.
NO SERVICEABLE PARTS INSIDE.
REFER TO SERVICE MANUAL FOR COMPLETE INSTRUC-
TIONS.
FRONT SEAT PASSENGER AIRBAG CAUTION
'96 - 99 U.S. model
WARNING
CHILDREN CAN BE KILLED OR INJURED BY A PASSENGER
AIRBAG.
THE BACK SEAT IS THE SAFEST PLACE FOR CHILDREN
AGES 12 AND UNDER. MAKE SURE ALL CHILDREN USE
SEAT BELTS OR CHILD SEATS.
FRONT SEAT PASSENGER AIRBAG CAUTION
'00 - 01 U.S. models
WARNING
CHILDREN CAN BE KILLED OR INJURED BY PASSENGER
AIRBAG.
MAKE SURE ALL CHILDREN USE SEAT BELTS OR CHILD
SEATS.
CABLE REEL
CAUTION
DRIVER MODULE
DANGER ('97, '98 models)
DRIVER MODULE
WARNING
DRIVER MODULE DANGER ('99 - 01 models)
CABLE REEL CAUTION
INSTALLATION OF THE SRS CABLE REEL IS CRITICAL TO
THE PROPER OPERATION OF THE SRS SYSTEM. REFER TO
THE SERVICE MANUAL DETAILED INSTALLATION
INSTRUCTIONS.
DRIVER MODULE DANGER ('97 model)
DANGER
EXPLOSIVE/FLAMMABLE
CONTACT WITH ACID, WATER OR HEAVY METALS SUCH AS
COPPER, LEAD OR MERCURY MAY PRODUCE HARMFUL AND
IRRITATING GASES OR EXPLOSIVE COMPOUNDS. STORAGE
TEMPERATURES MUST NOT EXCEED 200°F (93°C). FOR
PROPER HANDLING, STORAGE AND DISPOSAL PROCE-
DURES REFER TO SERVICE MANUAL SRS SUPPLEMENT.
POISON, CONTAINS POISONOUS SODIUM AZIDE AND
POTASSIUM NITRATE.
FIRST AID IF CONTENTS ARE SWALLOWED, INDUCE VOMIT-
ING. FOR EYE CONTACT, FLUSH EYES WITH WATER FOR 15
MINUTES. IF GASES (FROM ACID OR WATER CONTACT)
ARE INHALED, SEEK FRESH AIR.
IN EVERY CASE, GET PROMPT MEDICAL ATTENTION.
KEEP OUT OF REACH OF CHILDREN.
DRIVER MODULE DANGER ('98 model)
DANGER
EXPLOSIVE/FLAMMABLE
STORAGE TEMPERATURES MUST NOT EXCEED 200°F <93°C).
FOR PROPER HANDLING, STORAGE AND DISPOSAL PROCE-
DURES REFER TO SERVICE MANUAL SRS SUPPLEMENT.
FIRST AID IF CONTENTS ARE SWALLOWED, INDUCE VOMIT-
ING. FOR EYE CONTACT, FLUSH EYES WITH WATER FOR 15
MINUTES.
IN EVERY CASE, GET PROMPT MEDICAL ATTENTION.
KEEP OUT OF REACH OF CHILDREN.
DRIVER MODULE WARNING
WARNING
THE AIRBAG INFLATOR IS EXPLOSIVE AND, IF ACCIDEN-
TALLY DEPLOYED, CAN SERIOUSLY HURT OR KILL YOU.
DO NOT USE ELECTRICAL TEST EQUIPMENT OR PROB-
ING DEVICES. THEY CAN CAUSE ACCIDENTAL DEPLOY-
MENT.
NO SERVICEABLE PARTS INSIDE. DO NOT DISASSEM-
BLE.
PLACE AIRBAG UPRIGHT WHEN REMOVED.
FOLLOW SERVICE MANUAL INSTRUCTIONS CAREFULLY.
SIDE AIRBAG CAUTION ('99 - 01 models)
SIDE AIRBAG
THIS CAR IS EQUIPPED WITH SIDE AIRBAGS IN THE
DRIVER'S AND PASSENGER'S SEAT.
DO NOT LEAN AGAINST THE DOOR.
SEE OWNER'S MANUAL FOR MORE INFORMATION.
SRS
NOTICEProCarManuals.com

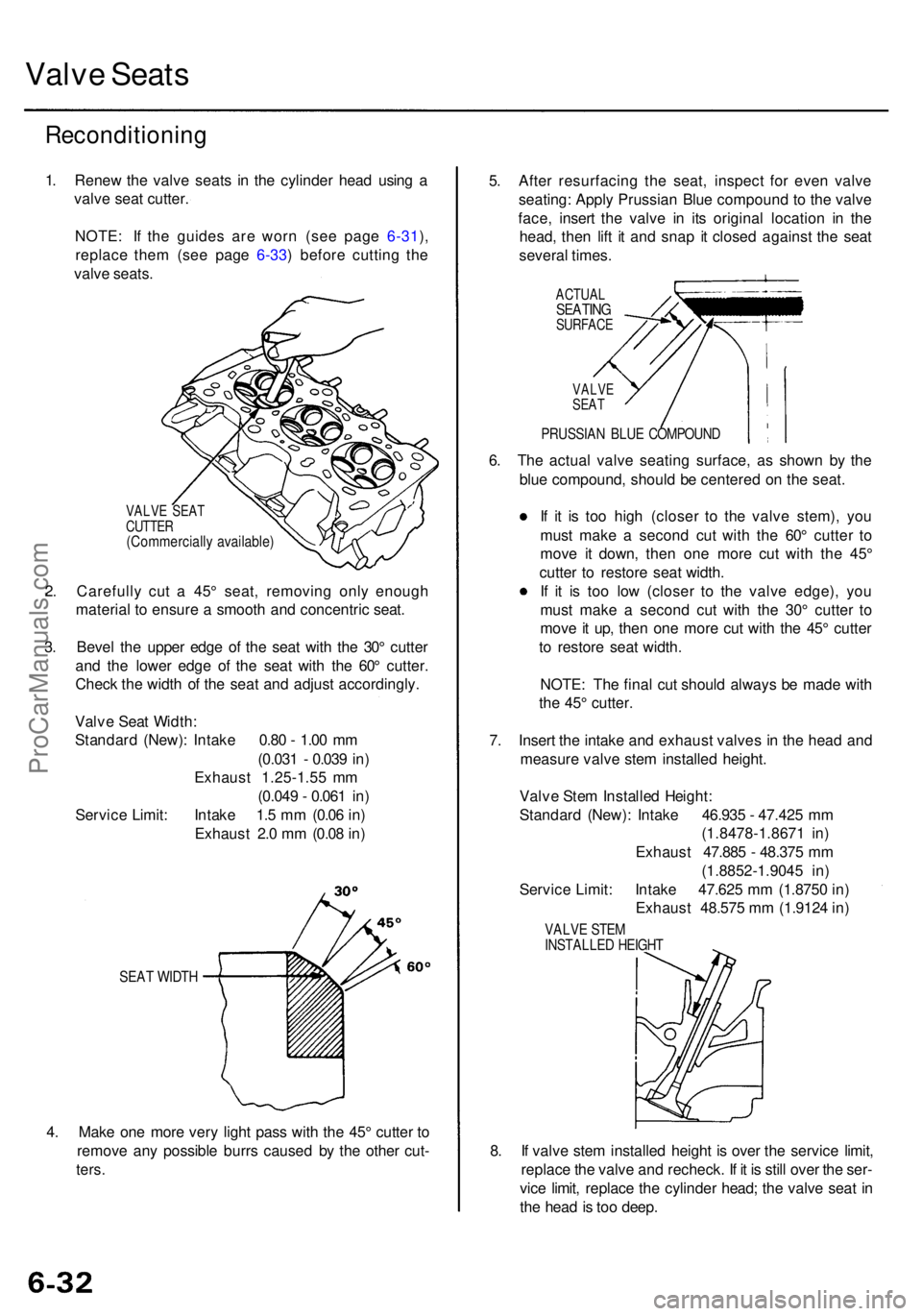

Page 417 of 1954

Valve Seat s
Reconditionin g
1. Rene w th e valv e seat s i n th e cylinde r hea d usin g a
valv e sea t cutter .
NOTE : I f th e guide s ar e wor n (se e pag e 6-31 ),
replac e the m (se e pag e 6-33 ) befor e cuttin g th e
valv e seats .
VALV E SEA T
CUTTE R
(Commerciall y available )
2. Carefull y cu t a 45 ° seat , removin g onl y enoug h
materia l t o ensur e a smoot h an d concentri c seat .
3 . Beve l th e uppe r edg e o f th e sea t wit h th e 30 ° cutte r
an d th e lowe r edg e o f th e sea t wit h th e 60 ° cutter .
Chec k th e widt h o f th e sea t an d adjus t accordingly .
SEAT WIDT H
4. Mak e on e mor e ver y ligh t pas s wit h th e 45 ° cutte r t o
remov e an y possibl e burr s cause d b y th e othe r cut -
ters .
5. Afte r resurfacin g th e seat , inspec t fo r eve n valv e
seating : Appl y Prussia n Blu e compoun d t o th e valv e
face , inser t th e valv e i n it s origina l locatio n i n th e
head , the n lif t i t an d sna p i t close d agains t th e sea t
severa l times .
ACTUA LSEATINGSURFAC E
6. Th e actua l valv e seatin g surface , a s show n b y th e
blu e compound , shoul d b e centere d o n th e seat .
I f i t i s to o hig h (close r t o th e valv e stem) , yo u
mus t mak e a secon d cu t wit h th e 60 ° cutte r t o
mov e i t down , the n on e mor e cu t wit h th e 45 °
cutte r t o restor e sea t width .
I f i t i s to o lo w (close r t o th e valv e edge) , yo u
mus t mak e a secon d cu t wit h th e 30 ° cutte r t o
mov e it up , the n on e mor e cu t wit h th e 45 ° cutte r
t o restor e sea t width .
NOTE : Th e fina l cu t shoul d alway s b e mad e wit h
th e 45 ° cutter .
7 . Inser t th e intak e an d exhaus t valve s i n th e hea d an d
measur e valv e ste m installe d height .
8 . I f valv e ste m installe d heigh t i s ove r th e servic e limit ,
replac e th e valv e an d recheck . I f i t i s stil l ove r th e ser -
vic e limit , replac e th e cylinde r head ; th e valv e sea t i n
th e hea d is to o deep .
Valv
e Sea t Width :
Standar d (New) : Intak e 0.8 0 - 1.0 0 m m
(0.03 1 - 0.03 9 in )
Exhaus t 1.25-1.5 5 m m
(0.04 9 - 0.06 1 in )
Servic e Limit : Intak e 1. 5 m m (0.0 6 in )
Exhaus t 2. 0 m m (0.0 8 in ) Valv
e Ste m Installe d Height :
Standar d (New) : Intak e 46.93 5 - 47.42 5 m m
(1.8478-1.867 1 in )
Exhaus t 47.88 5 - 48.37 5 m m
(1.8852-1.904 5 in )
Servic e Limit : Intak e 47.62 5 m m (1.875 0 in )
Exhaus t 48.57 5 m m (1.912 4 in )
VALV E STE MINSTALLE D HEIGH T
VALVESEAT
PRUSSIA N BLU E COMPOUN D
ProCarManuals.com

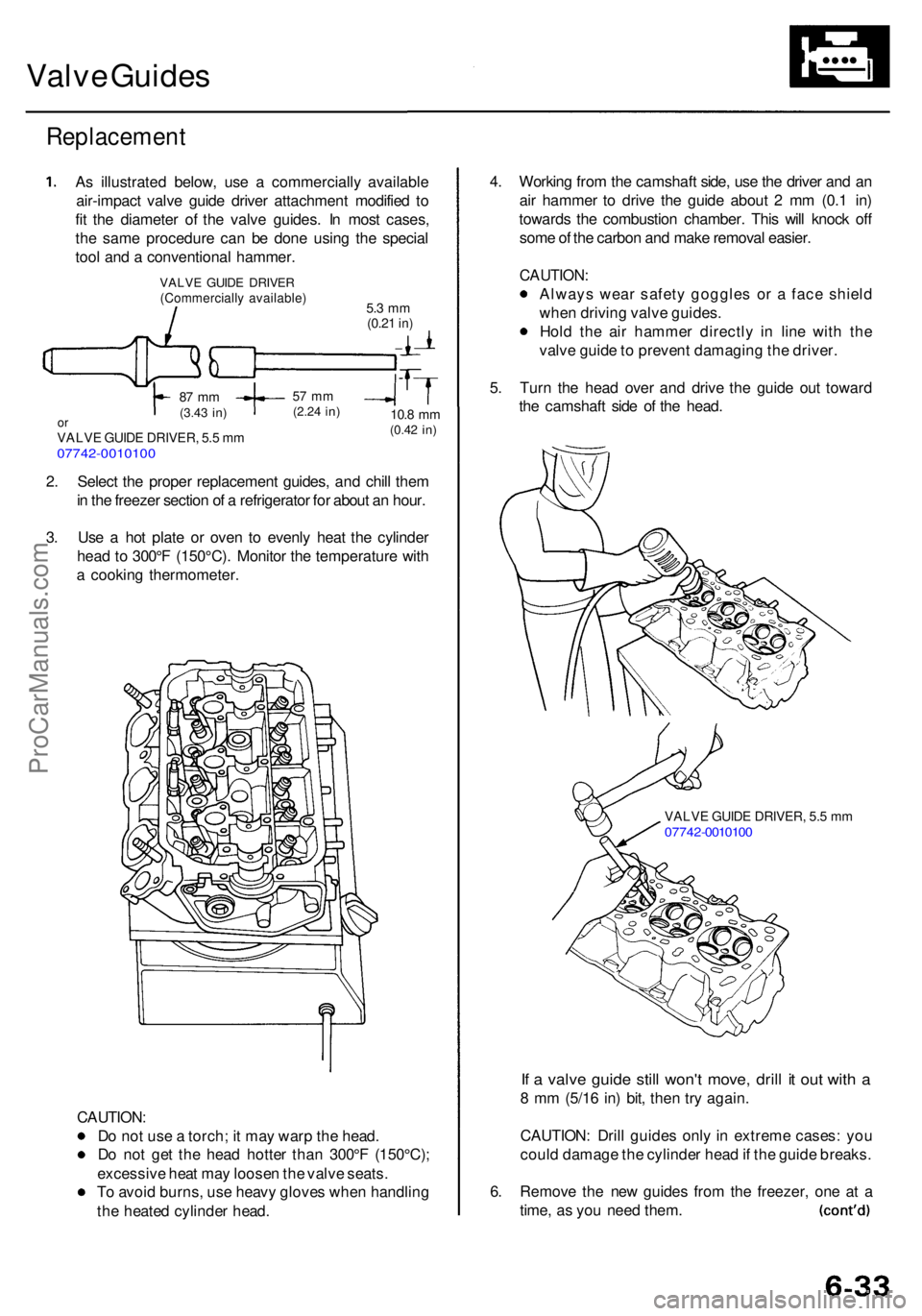

Page 418 of 1954

Valve Guide s
Replacemen t
As illustrate d below , us e a commerciall y availabl e
air-impac t valv e guid e drive r attachmen t modifie d t o
fi t th e diamete r o f th e valv e guides . I n mos t cases ,
th e sam e procedur e ca n b e don e usin g th e specia l
too l an d a conventiona l hammer .
2 . Selec t th e prope r replacemen t guides , an d chil l the m
i n th e freeze r sectio n o f a refrigerato r fo r abou t a n hour .
3 . Us e a ho t plat e o r ove n t o evenl y hea t th e cylinde r
hea d t o 300° F (150°C) . Monito r th e temperatur e wit h
a cookin g thermometer .
CAUTION :
D o no t us e a torch ; i t ma y war p th e head .
D o no t ge t th e hea d hotte r tha n 300° F (150°C) ;
excessiv e hea t ma y loose n th e valv e seats .
T o avoi d burns , us e heav y glove s whe n handlin g
th e heate d cylinde r head . 4
. Workin g fro m th e camshaf t side , us e th e drive r an d a n
ai r hamme r t o driv e th e guid e abou t 2 m m (0. 1 in )
toward s th e combustio n chamber . Thi s wil l knoc k of f
som e o f th e carbo n an d mak e remova l easier .
CAUTION :
Always wea r safet y goggle s o r a fac e shiel d
whe n drivin g valv e guides .
Hol d th e ai r hamme r directl y i n lin e wit h th e
valv e guid e to preven t damagin g th e driver .
5 . Tur n th e hea d ove r an d driv e th e guid e ou t towar d
th e camshaf t sid e o f th e head .
VALV E GUID E DRIVER , 5. 5 m m0774 2-001010 0
If a valv e guid e stil l won' t move , dril l i t ou t wit h a
8 m m (5/1 6 in ) bit , the n tr y again .
CAUTION : Dril l guide s onl y in extrem e cases : yo u
coul d damag e th e cylinde r hea d if th e guid e breaks .
6 . Remov e th e ne w guide s fro m th e freezer , on e a t a
time , a s yo u nee d them .
VALV E GUID E DRIVE R(Commerciall y available )5.3 m m(0.2 1 in)
10. 8 mm(0.4 2 in)
57 m m(2.2 4 in)87 m m(3.4 3 in)orVALV E GUID E DRIVER , 5. 5 m m07742-001010 0
ProCarManuals.com
Page 468 of 1954

Replacement (cont'd )
3. Instal l th e oi l filte r b y hand .
4 . Afte r th e rubbe r sea l seats , tighte n th e oi l filte r
clockwis e wit h th e tool .
Tighten : 7/ 8 tur n clockwise .
Tightenin g torque : 2 2 N- m (2. 2 kgf-m , 1 6 Ibf-ft )
Oil Filte r
OIL FILTE R WRENC H07912-611000 1
Use thi s procedur e t o tighte n th e filte r i f eigh t number s
( 1 t o 8 ) ar e printe d o n th e surfac e o f th e filter .
1 ) Mak e a mar k o n th e oi l pa n unde r th e numbe r tha t
show s a t th e botto m o f th e filte r whe n th e rubbe r
sea l i s seated .
2 ) Tighte n th e filte r b y turnin g i t clockwis e seve n num -
ber s fro m th e marke d point . Fo r example , i f a mar k
i s mad e unde r th e numbe r 2 whe n th e rubbe r sea l
i s seated , th e filte r shoul d b e tightene d unti l th e
numbe r 1 come s u p to th e marke d point .
Numbe r whe n rubbe r Numbe r afte r tightening ,seal i s seated .
CAUTION : Usin g an y procedur e othe r tha n thos e
show n coul d resul t i n seriou s engin e damag e du e
t o oi l leakage .
5. Afte r installation , fil l th e engin e wit h oi l u p t o th e
specifie d level , ru n th e engine for mor e tha n thre e
minutes , the n chec k fo r oi l leakage .
ProCarManuals.com
Page 1349 of 1954

Moonroof
Motor, Drai n Tub e an d Fram e Remova l
CAUTION :
• Pu t o n glove s to protec t you r hands .
• B e carefu l no t t o damag e th e seats , dashboard , an d othe r interio r trim .
1 . Remov e th e headline r (se e pag e 20-45 ).
2 . Disconnec t th e connectors , detac h th e harnes s clip , an d remov e th e groun d wire .
NOTE : Whe n removin g th e motor , disconnec t th e moto r connector , detac h th e connecto r fro m th e frame , remov e th e
bolt s an d nuts , the n remov e th e motor .
3 . Remov e th e glas s (se e pag e 20-34 ).
4 . Disconnec t th e drai n tubes .
5 . Remov e th e fram e mountin g bolts .
NOTE :
An assistan t i s helpfu l whe n removin g th e bolts .
Remov e th e fron t bolt s last .
6 . Detac h th e rea r hook s b y movin g th e fram e forward , the n remov e th e frame .
Bolt location sNut locations , 3
6 x 1. 0 m m9.8 N- m (1. 0 kgf-m ,
7. 2 Ibf-ft )6 x 1. 0 m m9.8 N- m (1. 0 kgf-m ,
7. 2 Ibf-ft )6 x 1. 0 m m9.8 N- m (1. 0 kgf-m ,
7. 2 Ibf-ft )
6 x 1. 0 m m9.8 N- m (1. 0 kgf-m ,
7. 2 Ibf-ft )
REARHOO K
GROUN DWIRE
MOTO R
CONNECTO R
HARNESSCLIP Remov elast.Remov e last .
HOL E(Bod y side )
MOTOR TUB
E
CLIP
CONNECTOR S
FRAME
SEAL
DRAI N
TUB E
FRAM E
ProCarManuals.com
Page 1372 of 1954

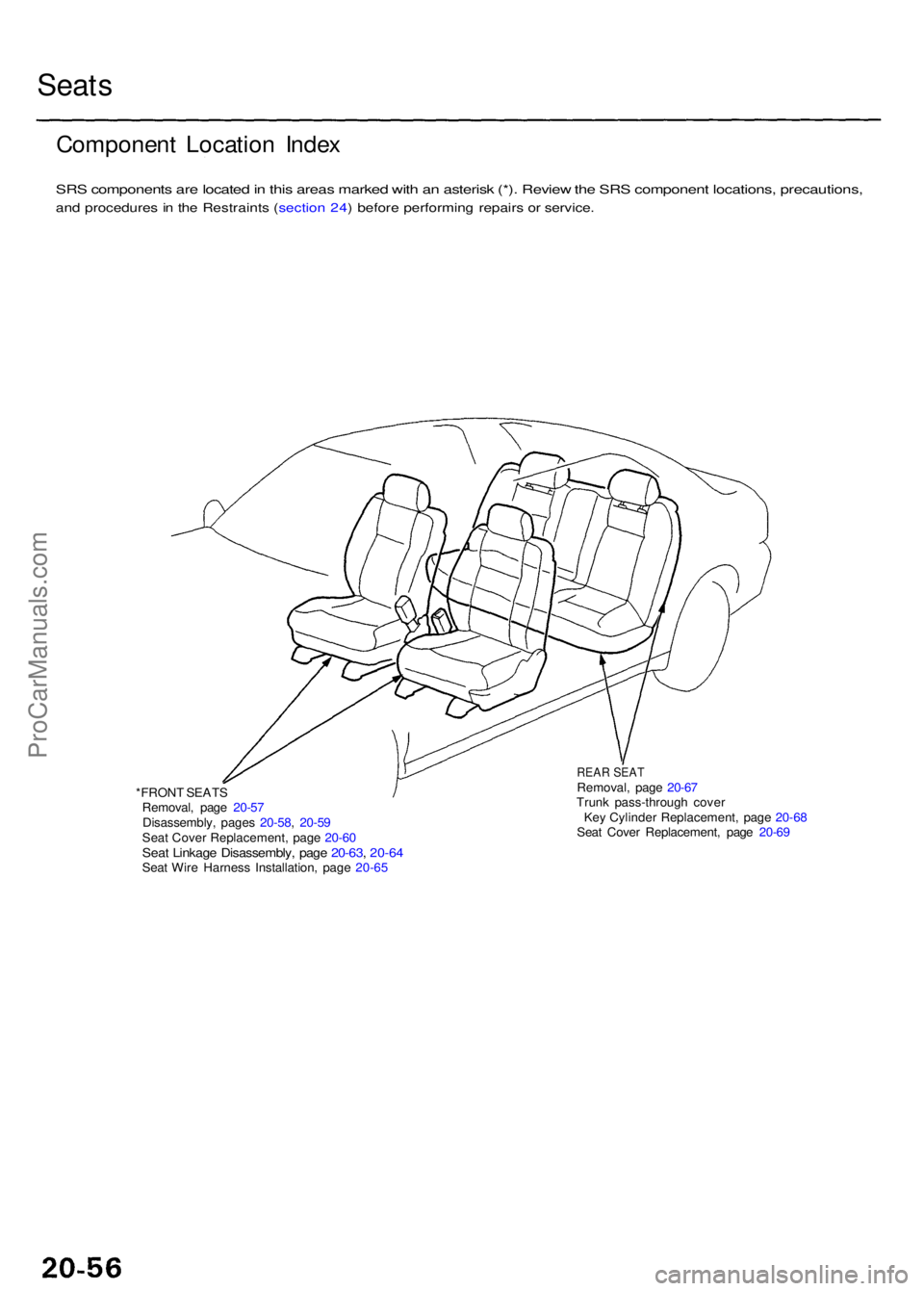

Seats
Componen t Locatio n Inde x
SRS component s ar e locate d in thi s area s marke d wit h a n asteris k (*) . Revie w th e SR S componen t locations , precautions ,
and procedure s i n th e Restraint s ( sectio n 24 ) befor e performin g repair s o r service .
*FRONT SEAT S
Removal , pag e 20-5 7
Disassembly , page s 20-58 , 20-5 9
Sea t Cove r Replacement , pag e 20-6 0
Seat Linkag e Disassembly , pag e 20-63 , 20-6 4Seat Wir e Harnes s Installation , pag e 20-6 5
REA R SEA TRemoval , pag e 20-6 7
Trun k pass-throug h cove r
Ke y Cylinde r Replacement , pag e 20-6 8
Sea t Cove r Replacement , pag e 20-6 9
ProCarManuals.com
Page 1377 of 1954

Front Sea t
SEAT-BAC K
4. Fo r th e driver' s seat , remov e th e lumba r suppor t
knob.
CLIP
5. Loose n th e seat-bac k cove r b y releasin g al l th e
hooks .
'96 - 9 8 model s
SEAT-BAC K
COVE R HOO
K
HOO K HOOK
S
'99 - 0 1 model s
CAUTION : D o no t touc h th e Occupan t Positio n
Detectio n Syste m (OPDS ) senso r i n th e cushion .
Kee p th e senso r fre e fro m oils . Oil s ca n corrod e th e
sensor , causin g it s faulty .
SEAT-BAC KCOVER
HOOK S HOO
K
HOO K HOO
K
HOO K HOO
K
LUMBA
R
SUPPOR T
KNO B
HEADRES
T
GUIDES

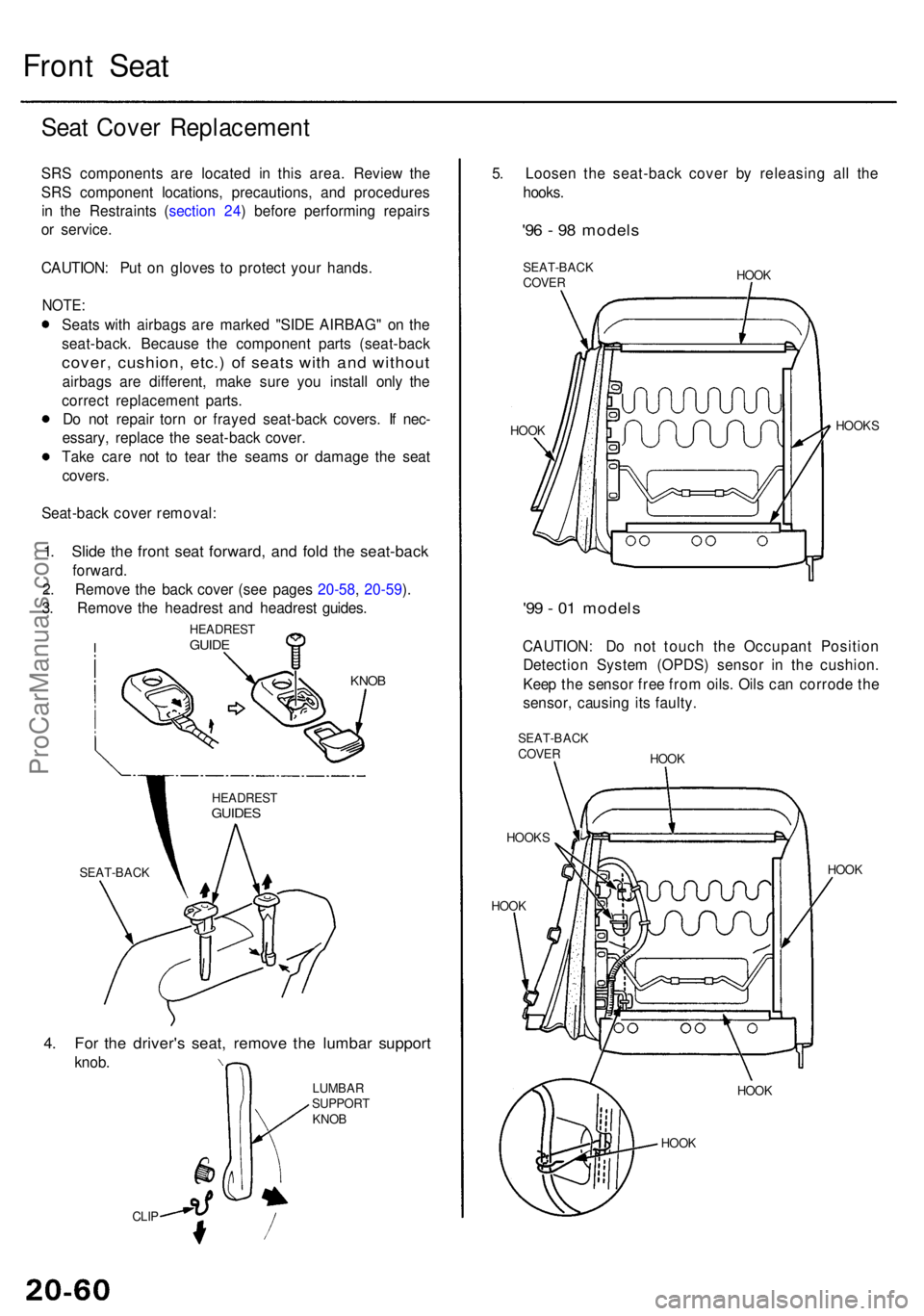

Seat Cove r Replacemen t
SRS component s ar e locate d i n thi s area . Revie w th e
SR S componen t locations , precautions , an d procedure s
i n th e Restraint s ( sectio n 24 ) befor e performin g repair s
o r service .
CAUTION : Pu t o n glove s t o protec t you r hands .
NOTE:
Seats wit h airbag s ar e marke d "SID E AIRBAG " o n th e
seat-back . Becaus e th e componen t part s (seat-bac k
cover, cushion , etc. ) o f seat s wit h an d withou t
airbags ar e different , mak e sur e yo u instal l onl y th e
correc t replacemen t parts .
D o no t repai r tor n o r fraye d seat-back covers. I f nec -
essary , replac e th e seat-bac k cover .
Tak e car e no t t o tea r th e seam s o r damag e th e sea t
covers .
Seat-bac k cove r removal :
1. Slid e th e fron t sea t forward , an d fol d th e seat-bac k
forward.
2 . Remov e th e bac k cove r (se e page s 20-58 , 20-59 ).
3 . Remov e th e headres t an d headres t guides .
KNOB
HEADRES TGUIDE
ProCarManuals.com
Page 1382 of 1954

Seat Wir e Harnes s Installatio n
NOTE: Whe n assemblin g th e fron t seat , instal l th e sea t
wir e harnes s an d connector s correctly .
8-wa y powe r adjustabl e (wit h sea t heate r an d sid e
airbag) :
: Cli p location s
SID E AIRBA G
('99-01 models )
SEAT-BAC K
SEAT-BACKHEATERHARNES S
RECLIN E MOTO R
CONNECTO R
HOO K
SEAT-BAC KHEATERCONNECTO R
T o sea t bel t
buckle .To powe rseatswitch .
HOOK
SEATCUSHIO NCOVER
WIRETIES
Powe r sea t wir e harnes s location :
Vie w fro m unde r
REAR UP-DOW N
SENSO R CONNECTO R
FRONT UP-DOW NSENSOR CONNECTO R
View fro m to p
FRON T UP-DOW N
MOTO R CONNECTO R
HARNES S
HOLDE R
REA R UP-DOW N
MOTO R CONNECTO R
SEA T LINKAG ESEA
T LINKAG ESLID
E SENSO R
CONNECTO R
SLIDEMOTO R
CONNECTO R
SLID E
MOTO R
CONNECTO RT
o powe r sea t
switch .
To powe r sea tswitch .
SLIDE POWE R SEA T
SENSO R CONTRO L
CONNECTOR UNI T
WIRETIES
WIR ETIES
To sea t
cushio n
heater .
HARNES SHOLDER
POWERSEATCONNECTO R
Scre
w locatio n
Clip location s
ProCarManuals.com
Page 1383 of 1954

Front Sea t

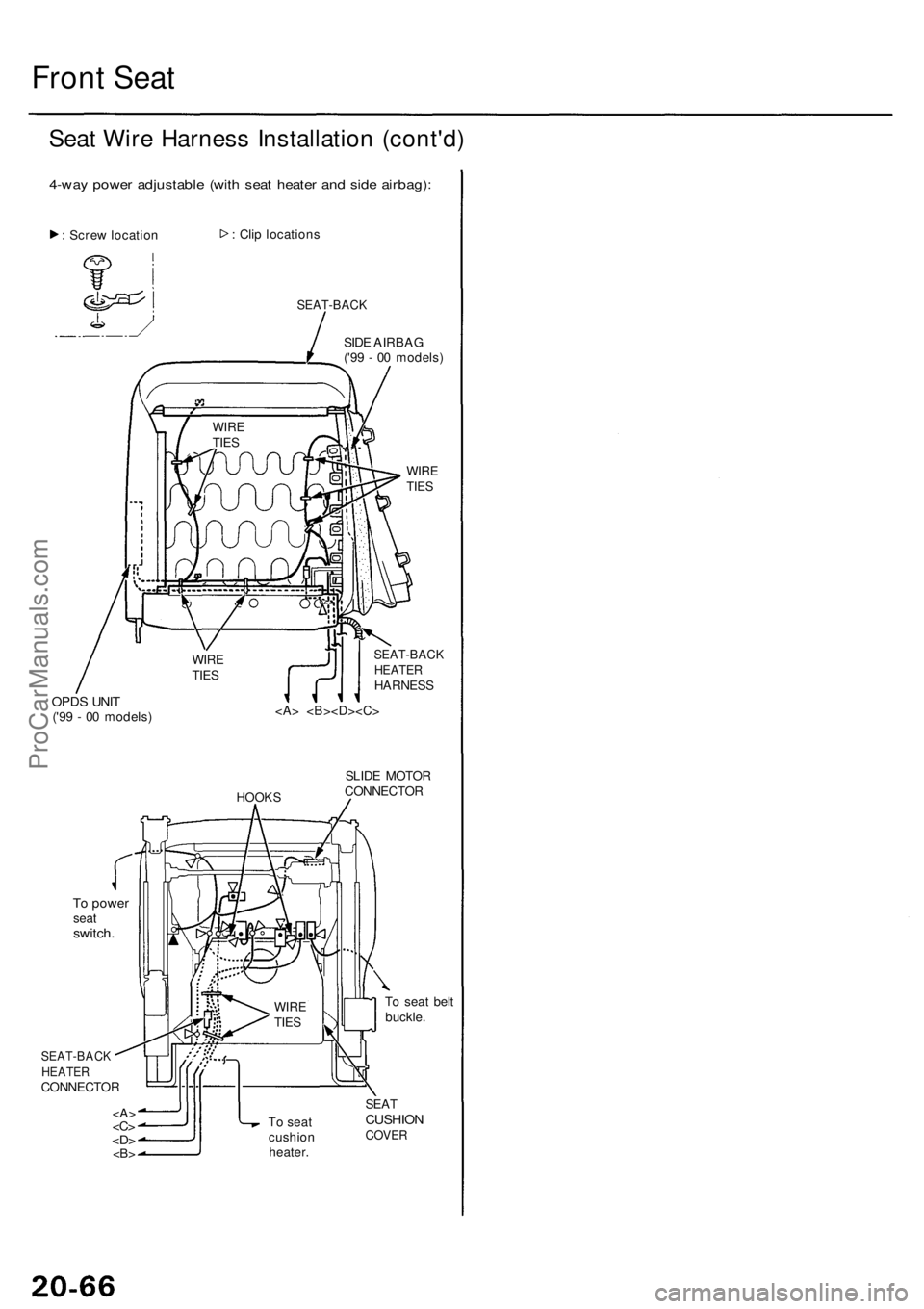

Seat Wir e Harnes s Installatio n (cont'd )
4-way powe r adjustabl e (wit h sea t heate r an d sid e airbag) :
: Scre w locatio n :
Cli p location s
SEAT-BAC K
SIDE AIRBA G
('9 9 - 0 0 models )
WIRETIES
OPD S UNI T('99 - 0 0 models )
SEAT-BAC KHEATERHARNES S
HOOKS
SLIDE MOTO R
CONNECTO R
To powe rseatswitch .
SEAT-BAC KHEATERCONNECTO R T
o sea t bel t
buckle .
T o sea t
cushio n
heater . SEA
T
CUSHIO NCOVER
WIRETIES
WIR ETIES
WIRETIES
ProCarManuals.com
