Page 51 of 330
50

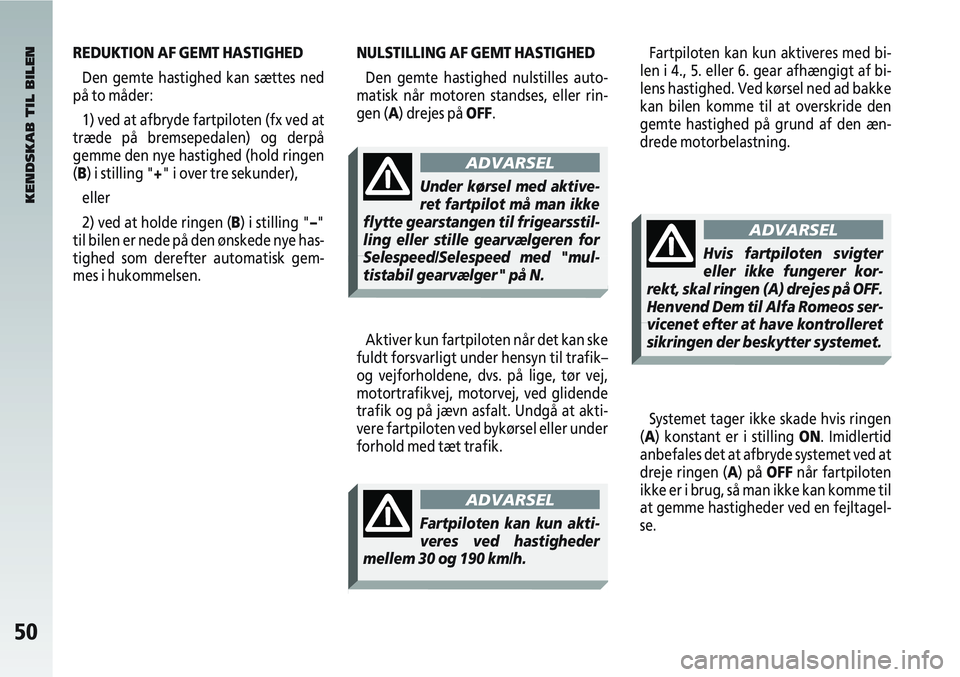

REDUKTION AF GEMT HASTIGHEDDen gemte hastighed kan sættes ned
på to måder:
1) ved at afbryde fartpiloten (fx ved at
træde på bremsepedalen) og derpå
gemme den nye hastighed (hold ringen
(B) i stilling "+" i over tre sekunder),
eller
2) ved at holde ringen (B) i stilling "–"
til bilen er nede på den ønskede nye has-
tighed som derefter automatisk gem-
mes i hukommelsen.Fartpiloten kan kun aktiveres med bi-
len i 4., 5. eller 6. gear afhængigt af bi-
lens hastighed. Ved kørsel ned ad bakke
kan bilen komme til at overskride den
gemte hastighed på grund af den æn-
drede motorbelastning.
KENDSKAB TIL BILEN
Systemet tager ikke skade hvis ringen
(A) konstant er i stilling ON. Imidlertid
anbefales det at afbryde systemet ved at
dreje ringen ( A) på OFFnår fartpiloten
ikke er i brug, så man ikke kan komme til
at gemme hastigheder ved en fejltagel-
se.
NULSTILLING AF GEMT HASTIGHED
Den gemte hastighed nulstilles auto-
matisk når motoren standses, eller rin-
gen (A) drejes på OFF.
Aktiver kun fartpiloten når det kan ske
fuldt forsvarligt under hensyn til trafik–
og vejforholdene, dvs. på lige, tør vej,
motortrafikvej, motorvej, ved glidende
trafik og på jævn asfalt. Undgå at akti-
vere fartpiloten ved bykørsel eller under
forhold med tæt trafik.
ADVARSEL
Hvis fartpiloten svigter
eller ikke fungerer kor-
rekt, skal ringen (A) drejes på OFF.
Henvend Dem til Alfa Romeos ser-
vicenet efter at have kontrolleret
sikringen der beskytter systemet.
ADVARSEL
Fartpiloten kan kun akti-
veres ved hastigheder
mellem 30 og 190 km/h.
ADVARSEL
Under kørsel med aktive-
ret fartpilot må man ikke
flytte gearstangen til frigearsstil-
ling eller stille gearvælgeren for
Selespeed/Selespeed med "mul-
tistabil gearvælger" på N.
Page 52 of 330
51
INSTRUMENTPANEL
fig. 71
1. Indstillelige luftdyser i siderne – 2. Faste luftdyser for sideruder – 3. Kontaktarm for udvendig belysning – 4. Speedometer med dis-
play for kilometertæller, triptæller og lygteregulator – 5. Brændstofstandsmåler med kontrollampe for reserve – 6. Multifunkti-
onsdisplay – 7. Kølevæsketermometer – 8. Omdrejningstæller – 9. Knap til åbning af bagklap – 10. Skuffe til plastickort (hvis mon-
teret) – 11. Autoradio (hvis monteret) – 12. Indstillelige luftdyser midtfor – 13. Fast luftspreder foroven – 14. Kopholder (hvis mon-
teret) – 15. Knap for tågeforlygter (hvis monteret) – 16. Knap for havariblink – 17. Knap for tågebaglygte – 18. Passagersidens front-
airbag – 19. Handskerum – 20. Knap for centrallås – 21. Betjeningspanel for varme og ventilation/aircondition – 22. Cigarettænder
– 23. Askebæger – 24. Temperatursensor – 25. Kontaktarm for viskere og vaskere for front– og bagrude – 26. Tændingslås – 27. Horn-
tryk – 28. Greb for ratindstilling – 29. Førersidens frontairbag – 30. Betjeningspanel for triptæller, lygteregulator og tripcomputer
– 31. Greb til åbning af motorhjelm.
KENDSKAB TIL BILEN
Page 53 of 330
52fig. 73 – Versioner med benzinmotor og multifunktionsdisplay type 2
INSTRUMENTGRUPPE
A. Brændstofstandsmåler med kontrol-
lampe for reserve – B. Kølevæsketermo-
meter med kontrollampe for maksi-
mumtemperatur – C. Speedometer –
D. Display for kilometertæller, triptæller
og lygteregulator – E. Multifunktions-
display type 1 – F. Omdrejningstæller.
A. Brændstofstandsmåler med kontrol-
lampe for reserve – B. Kølevæsketermo-
meter med kontrollampe for maksi-
mumtemperatur – C. Speedometer –
D. Display for kilometertæller, triptæller
og lygteregulator – E. Multifunktions-
display type 2 – F. Omdrejningstæller.
KENDSKAB TIL BILEN
fig. 72 – Versioner med benzinmotor og multifunktionsdisplay type 1
Page 54 of 330
53
A. Brændstofstandsmåler med kontrol-
lampe for reserve – B. Kølevæsketermo-
meter med kontrollampe for maksi-
mumtemperatur – C. Speedometer – D.
Display for kilometertæller, triptæller
og lygteregulator – E. Multifunktions-
display type 2 – F. Omdrejningstæller.
A. Brændstofstandsmåler med kontrol-
lampe for reserve – B. Kølevæsketermo-
meter med kontrollampe for maksi-
mumtemperatur – C. Speedometer – D.
Display for kilometertæller, triptæller
og lygteregulator – E. Multifunktions-
display type 2 – F. Omdrejningstæller.KENDSKAB TIL BILEN
fig. 74/a – 2.0 T.SPARK Selespeed med "multistabil gearvælger"
fig. 74 – 2.0 T.SPARK Selespeed
Page 55 of 330
54
A. Brændstofstandsmåler med kontrol-
lampe for reserve – B. Kølevæsketermo-
meter med kontrollampe for maksi-
mumtemperatur – C. Speedometer – D.
Display for kilometertæller, triptæller
og lygteregulator – E. Multifunktions-
display type 1 – F. Omdrejningstæller.
A. Brændstofstandsmåler med kontrol-
lampe for reserve – B. Kølevæsketermo-
meter med kontrollampe for maksi-
mumtemperatur – C. Speedometer – D.
Display for kilometertæller, triptæller
og lygteregulator – E. Multifunktions-
display type 2 – F. Omdrejningstæller.KENDSKAB TIL BILEN
fig. 76 – JTD-versioner med multifunktionsdisplay type 2
fig. 75 – JTD-versioner med multifunktionsdisplay type 1
Page 56 of 330
55fig. 77

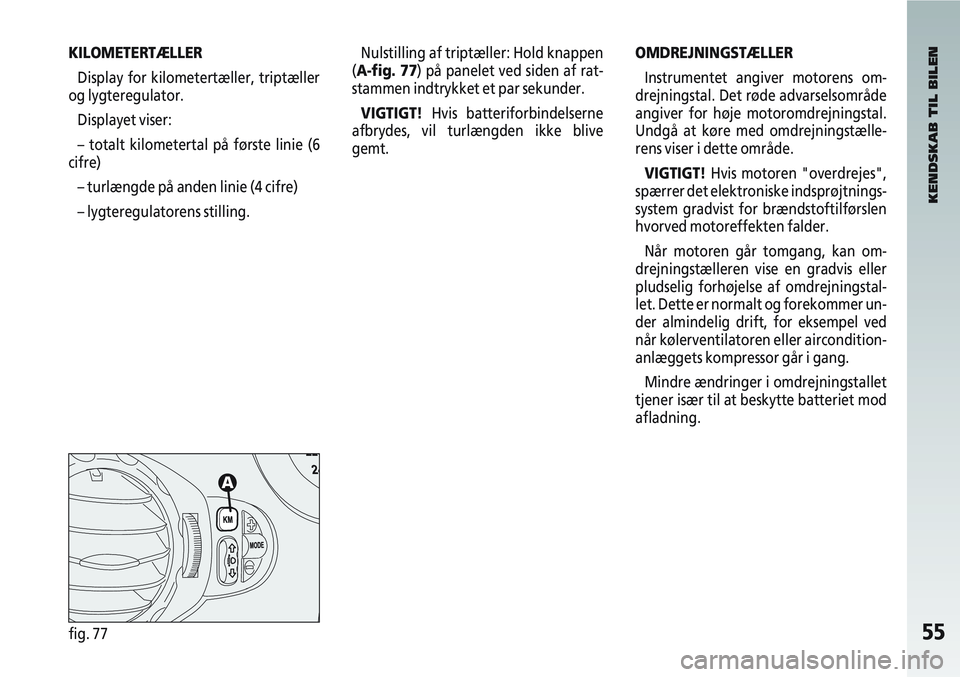

Nulstilling af triptæller: Hold knappen
(A-fig. 77) på panelet ved siden af rat-
stammen indtrykket et par sekunder.
VIGTIGT! Hvis batteriforbindelserne
afbrydes, vil turlængden ikke blive
gemt.OMDREJNINGSTÆLLER
Instrumentet angiver motorens om-
drejningstal. Det røde advarselsområde
angiver for høje motoromdrejningstal.
Undgå at køre med omdrejningstælle-
rens viser i dette område.
VIGTIGT! Hvis motoren "overdrejes",
spærrer det elektroniske indsprøjtnings-
system gradvist for brændstoftilførslen
hvorved motoreffekten falder.
Når motoren går tomgang, kan om-
drejningstælleren vise en gradvis eller
pludselig forhøjelse af omdrejningstal-
let. Dette er normalt og forekommer un-
der almindelig drift, for eksempel ved
når kølerventilatoren eller aircondition-
anlæggets kompressor går i gang.
Mindre ændringer i omdrejningstallet
tjener især til at beskytte batteriet mod
afladning.
KENDSKAB TIL BILEN
KILOMETERTÆLLER
Display for kilometertæller, triptæller
og lygteregulator.
Displayet viser:
– totalt kilometertal på første linie (6
cifre)
– turlængde på anden linie (4 cifre)
– lygteregulatorens stilling.
Page 57 of 330
56
BRÆNDSTOFSTANDSMÅLER MED
LAMPE FOR RESERVEAngiver mængden af brændstof i tan-
ken.
Kontrollampen
Kbegynder at lyse når
der er ca. 7 liter brændstof tilbage i tan-
ken.
VIGTIGT! Under visse omstændighe-
der (fx stejle stigninger) kan målerens
visning afvige fra den faktiske brænd-
stofmængde i tanken, ligesom ændrin-
ger i brændstofstanden kan blive vist
med forsinkelse.
Dette skyldes at det elektroniske måle-
systems styringslogik søger at undgå
ustabil visning på grund brændstoffets
bevægelser under kørslen.
VIGTIGT! Påfyldning af brændstof skal
altid ske ved standset motor med tæn-
dingslåsen i stilling STOP. Hvis motoren
er standset, men nøglen er i stilling
MAR, kan brændstofstanden midlerti-
digt blive angivet forkert. Dette skyldes
målesystemets styringslogik og må ikke
betragtes som en funktionsforstyrrelse.
KØLEVÆSKETERMOMETER
MED KONTROLLAMPE FOR
MAKS. TEMPERATUR
Angiver temperaturen af væskeblan-
dingen i motorens kølesystem. Visnin-
gen begynder når temperaturen oversti-
ger ca. 50°C.
Normalt skal viseren befinde sig i skala-
ens midterste område. Hvis viseren nær-
mer sig det røde område ved enden af
skalaen, skal man lette på speederen for
at mindske presset på motoren.
Hvis kontrollampen
utændes (versio-
ner med multifunktionsdisplay type 1),
eller hvis meddelelse + symbol vises på
multifunktionsdisplay type 2, er køle-
væsketemperaturen for høj: Stands
straks motoren, og henvend Dem til Alfa
Romeos servicenet.
VIGTIGT! Motorens kølevæsketempe-
ratur kan blive for høj (rødt område) hvis
bilen kører med meget lav hastighed,
især i meget varmt vejr. I så fald anbefa-
les det at standse bilen, stoppe motoren
og vente nogle minutter inden kørslen
genoptages, om muligt med højere has-
tighed.
KENDSKAB TIL BILEN
Page 58 of 330
57
fig. 78
KENDSKAB TIL BILEN

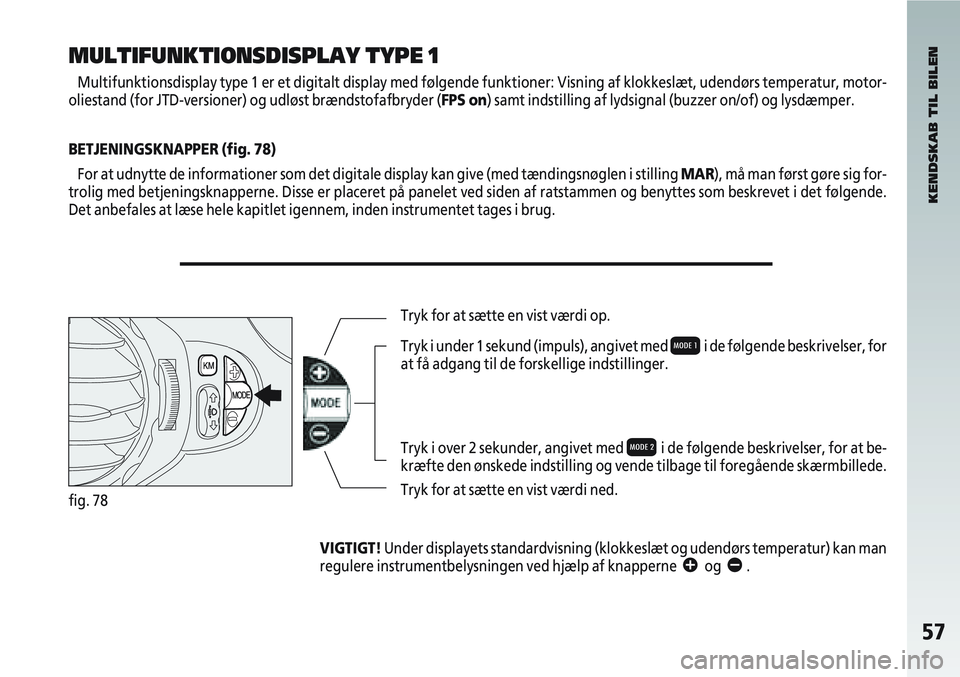

MULTIFUNKTIONSDISPLAY TYPE 1
Multifunktionsdisplay type 1 er et digitalt display med følgende funk\
tioner: Visning af klokkeslæt, udendørs temperatur, motor-
oliestand (for JTD-versioner) og udløst brændstofafbryder ( FPS on) samt indstilling af lydsignal (buzzer on/of) og lysdæmper.
BETJENINGSKNAPPER (fig. 78) For at udnytte de informationer som det digitale display kan give (med \
tændingsnøglen i stilling MAR), må man først gøre sig for-
trolig med betjeningsknapperne. Disse er placeret på panelet ved side\
n af ratstammen og benyttes som beskrevet i det følgende.
Det anbefales at læse hele kapitlet igennem, inden instrumentet tages\
i brug.
Tryk for at sætte en vist værdi op.
Tryk i under 1 sekund (impuls), angivet med
Qi de følgende beskrivelser, for
at få adgang til de forskellige indstillinger.
Tryk i over 2 sekunder, angivet med
Ri de følgende beskrivelser, for at be-
kræfte den ønskede indstilling og vende tilbage til foregående \
skærmbillede.
Tryk for at sætte en vist værdi ned.
VIGTIGT! Under displayets standardvisning (klokkeslæt og udendørs temperat\
ur) kan man
regulere instrumentbelysningen ved hjælp af knapperne
âog ã.
Page 59 of 330
Visning af klokkeslæt og udendørs temperaturVisning af tilkoblet lydsignal (BUZZER ON)
58fig. 79fig. 80

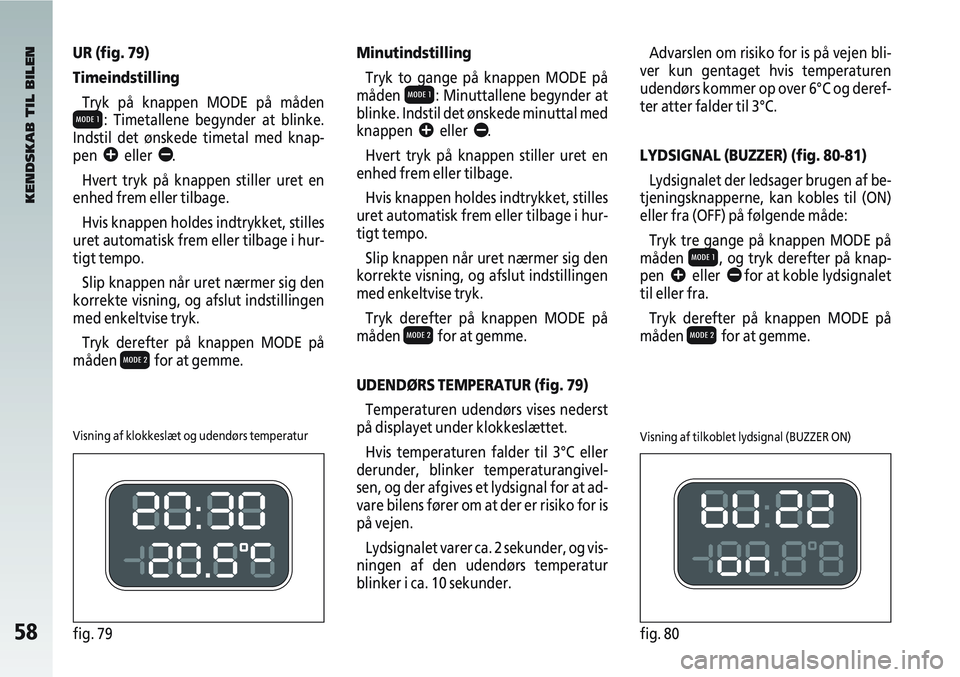

UR (fig. 79)
TimeindstillingTryk på knappen MODE på måden
Q: Timetallene begynder at blinke.
Indstil det ønskede timetal med knap-
pen
âeller ã.
Hvert tryk på knappen stiller uret en
enhed frem eller tilbage.
Hvis knappen holdes indtrykket, stilles
uret automatisk frem eller tilbage i hur-
tigt tempo.
Slip knappen når uret nærmer sig den
korrekte visning, og afslut indstillingen
med enkeltvise tryk.
Tryk derefter på knappen MODE på
måden
Rfor at gemme.
Minutindstilling
Tryk to gange på knappen MODE på
måden
Q: Minuttallene begynder at
blinke. Indstil det ønskede minuttal med
knappen
âeller ã.
Hvert tryk på knappen stiller uret en
enhed frem eller tilbage.
Hvis knappen holdes indtrykket, stilles
uret automatisk frem eller tilbage i hur-
tigt tempo.
Slip knappen når uret nærmer sig den
korrekte visning, og afslut indstillingen
med enkeltvise tryk.
Tryk derefter på knappen MODE på
måden
Rfor at gemme.
UDENDØRS TEMPERATUR (fig. 79) Temperaturen udendørs vises nederst
på displayet under klokkeslættet.
Hvis temperaturen falder til 3°C eller
derunder, blinker temperaturangivel-
sen, og der afgives et lydsignal for at ad-
vare bilens fører om at der er risiko for is
på vejen.
Lydsignalet varer ca. 2 sekunder, og vis-
ningen af den udendørs temperatur
blinker i ca. 10 sekunder.
Advarslen om risiko for is på vejen bli-
ver kun gentaget hvis temperaturen
udendørs kommer op over 6°C og deref-
ter atter falder til 3°C.
LYDSIGNAL (BUZZER) (fig. 80-81)
Lydsignalet der ledsager brugen af be-
tjeningsknapperne, kan kobles til (ON)
eller fra (OFF) på følgende måde:
Tryk tre gange på knappen MODE på
måden
Q, og tryk derefter på knap-
pen
âeller ãfor at koble lydsignalet
til eller fra.
Tryk derefter på knappen MODE på
måden
Rfor at gemme.
KENDSKAB TIL BILEN
Page 60 of 330
59fig. 81fig. 83fig. 84
LYSDÆMPER (fig. 82-83)Med denne funktion kan man regulere
instrumentbelysningen, herunder også
lysstyrken i displayet på speedometeret
(kilometertæller, triptæller, lygteregu-
lator), skærmbilledet for klokkeslæt og
udendørs temperatur samt autoradio-
ens display.
Den ønskede lysstyrke opnås ved at
trykke på knappen
âeller ãnår dis-
playet viser klokkeslæt og udendørs
temperatur (standardvisning).
Delvis belysning
Hvis knappen
ã(på panelet ved siden
af ratstammen) holdes indtrykket i over
4 sekunder, slukkes lyset i instrumenter-
ne med undtagelse af speedometeret.
Når knappen â(på panelet ved siden
af ratstammen) holdes indtrykket i over
4 sekunder, tændes lyset atter i hele in-
strumentgruppen.UDLØST BRÆNDSTOFAFBRYDER
(fig. 84)
Hvis en kollision af en vis styrke har ud-
løst den inertiaktiverede brændstofaf-
bryder, viser displayet meddelelsen "FPS
ON" (FPS = Fire Protection System).
Afbryderen spærrer for tilførslen af
brændstof til motoren.
VIGTIGT! Se beskrivelse af den iner-
tiaktiverede brændstofafbryder under
"Kontakter".
KENDSKAB TIL BILEN
Visning af frakoblet lydsignal (BUZZER OFF)Visning af udløst brændstofafbryderVisning af største lysstyrke
fig. 82
Visning af mindste lysstyrke
