CARACTÉRISTIQUES TECHNIQUES
249

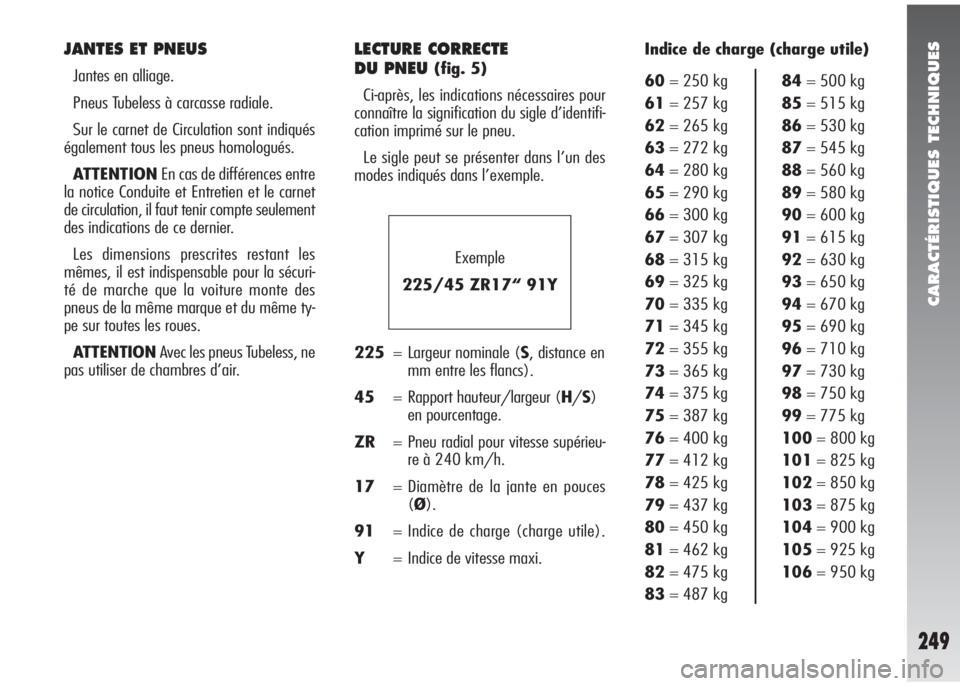

JANTES ET PNEUS
Jantes en alliage.
Pneus Tubeless à carcasse radiale.
Sur le carnet de Circulation sont indiqués
également tous les pneus homologués.
ATTENTIONEn cas de différences entre
la notice Conduite et Entretien et le carnet
de circulation, il faut tenir compte seulement
des indications de ce dernier.
Les dimensions prescrites restant les
mêmes, il est indispensable pour la sécuri-
té de marche que la voiture monte des
pneus de la même marque et du même ty-
pe sur toutes les roues.
ATTENTIONAvec les pneus Tubeless, ne
pas utiliser de chambres d’air.
LECTURE CORRECTE
DU PNEU
(fig. 5)
Ci-après, les indications nécessaires pour
connaître la signification du sigle d’identifi-
cation imprimé sur le pneu.
Le sigle peut se présenter dans l’un des
modes indiqués dans l’exemple.Indice de charge (charge utile)
60= 250 kg
61= 257 kg
62= 265 kg
63= 272 kg
64= 280 kg
65= 290 kg
66= 300 kg
67= 307 kg
68= 315 kg
69= 325 kg
70= 335 kg
71= 345 kg
72= 355 kg
73= 365 kg
74= 375 kg
75= 387 kg
76= 400 kg
77= 412 kg
78= 425 kg
79= 437 kg
80= 450 kg
81= 462 kg
82= 475 kg
83= 487 kg84= 500 kg
85= 515 kg
86= 530 kg
87= 545 kg
88= 560 kg
89= 580 kg
90= 600 kg
91= 615 kg
92= 630 kg
93= 650 kg
94= 670 kg
95= 690 kg
96= 710 kg
97= 730 kg
98= 750 kg
99= 775 kg
100= 800 kg
101= 825 kg
102= 850 kg
103= 875 kg
104= 900 kg
105= 925 kg
106= 950 kg
Exemple
225/45 ZR17“ 91Y
225= Largeur nominale (S, distance en
mm entre les flancs).
45= Rapport hauteur/largeur (H/S)
en pourcentage.
ZR= Pneu radial pour vitesse supérieu-
re à 240 km/h.
17= Diamètre de la jante en pouces
(Ø).
91= Indice de charge (charge utile).
Y= Indice de vitesse maxi.

CARACTÉRISTIQUES TECHNIQUES
250
Exemple:
7,5 J x 17 H2 ET 43
Indice de vitesse maxi
Q= jusqu’à 160 km/h.
R= jusqu’à 170 km/h
S= jusqu’à 180 km/h.
T= jusqu’à 190 km/h.
U= jusqu’à 200 km/h.
H= jusqu’à 210 km/h.
V= jusqu’à 240 km/h.
W= jusqu’à 270 km/h.
Y= jusqu’à 300 km/h.
Indice de vitesse maxi
pour pneus à neige
Q M + S= jusqu’à 160 km/h.
T M + S= jusqu’à 190 km/h.
H M + S= jusqu’à 210 km/h.LECTURE CORRECTE

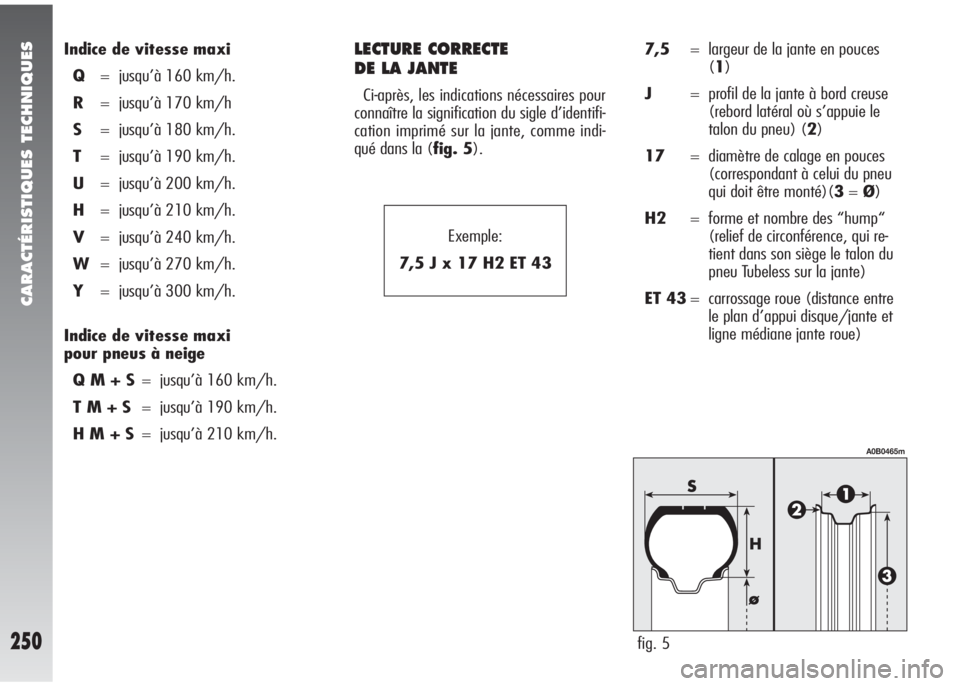

DE LA JANTE
Ci-après, les indications nécessaires pour
connaître la signification du sigle d’identifi-
cation imprimé sur la jante, comme indi-
qué dans la (fig. 5).
fig. 5
A0B0465m
7,5= largeur de la jante en pouces
(1)
J= profil de la jante à bord creuse
(rebord latéral où s’appuie le
talon du pneu) (2)
17= diamètre de calage en pouces
(correspondant à celui du pneu
qui doit être monté)(3=Ø)
H2= forme et nombre des “hump“
(relief de circonférence, qui re-
tient dans son siège le talon du
pneu Tubeless sur la jante)
ET 43= carrossage roue (distance entre
le plan d’appui disque/jante et
ligne médiane jante roue)

CARACTÉRISTIQUES TECHNIQUES
251

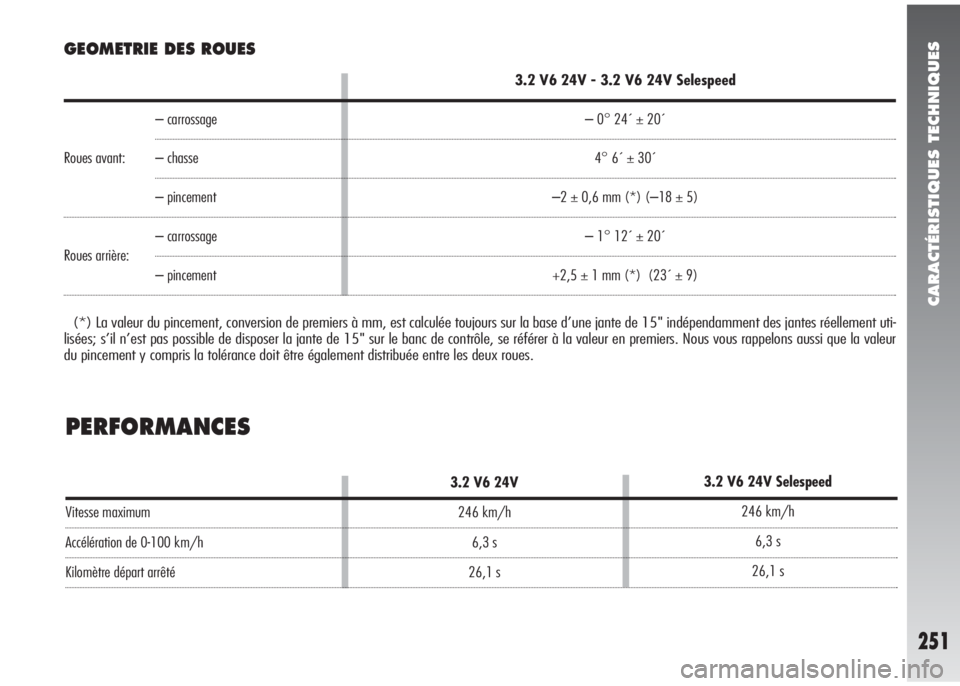

PERFORMANCES
Vitesse maximum
Accélération de 0-100 km/h
Kilomètre départ arrêté
3.2 V6 24V
246 km/h
6,3 s
26,1 s
GEOMETRIE DES ROUES
3.2 V6 24V - 3.2 V6 24V Selespeed
– 0° 24´ ± 20´
4° 6´ ± 30´
–2 ± 0,6 mm (*) (–18 ± 5)
– 1° 12´ ± 20´
+2,5 ± 1 mm (*) (23´ ± 9)
3.2 V6 24V Selespeed
246 km/h
6,3 s
26,1 s
– carrossage
Roues avant: – chasse
– pincement
Roues arrière:– carrossage
– pincement
(*) La valeur du pincement, conversion de premiers à mm, est calculée toujours sur la base d’une jante de 15" indépendamment des jantes réellement uti-
lisées; s’il n’est pas possible de disposer la jante de 15" sur le banc de contrôle, se référer à la valeur en premiers. Nous vous rappelons aussi que la valeur
du pincement y compris la tolérance doit être également distribuée entre les deux roues.

CARACTÉRISTIQUES TECHNIQUES
252

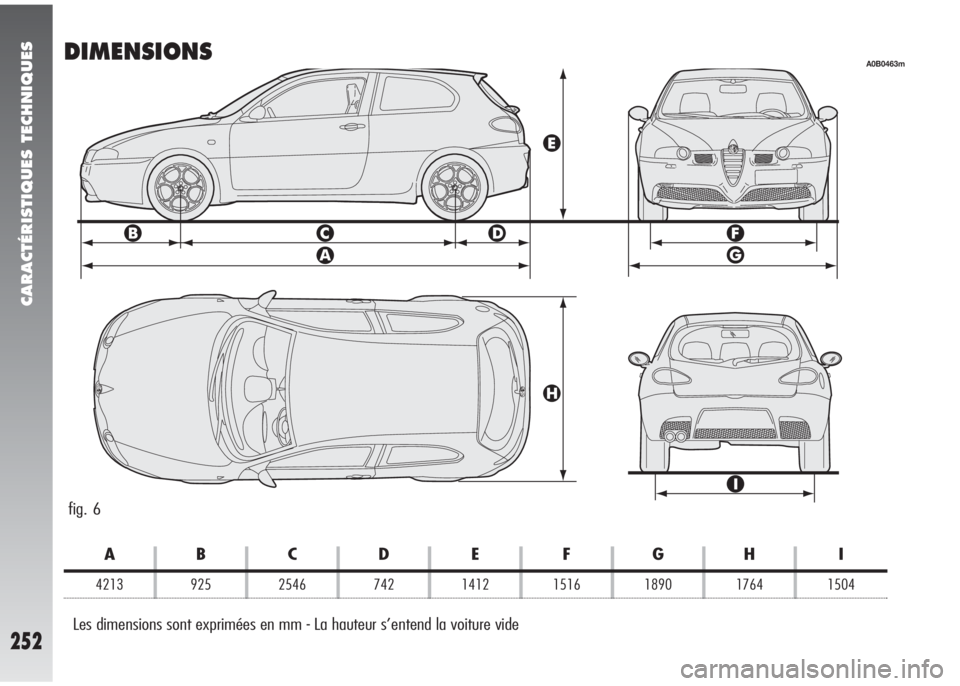

DIMENSIONS
fig. 6
A0B0463m
Les dimensions sont exprimées en mm - La hauteur s’entend la voiture vide
ABCDE FGH I
4213 925 2546 742 1412 1516 1890 1764 1504

CARACTÉRISTIQUES TECHNIQUES
253

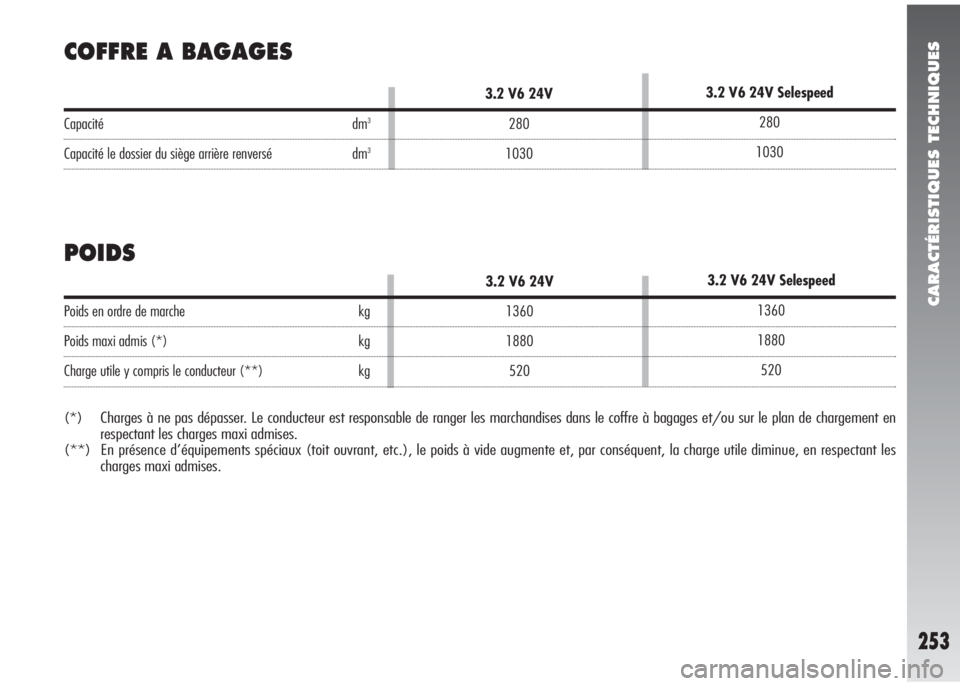

COFFRE A BAGAGES
POIDS
Capacité dm3
Capacité le dossier du siège arrière renversé dm3
3.2 V6 24V
280
1030
Poids en ordre de marche kg
Poids maxi admis (*) kg
Charge utile y compris le conducteur (**) kg
(*) Charges à ne pas dépasser. Le conducteur est responsable de ranger les marchandises dans le coffre à bagages et/ou sur le plan de chargement en
respectant les charges maxi admises.
(**) En présence d’équipements spéciaux (toit ouvrant, etc.), le poids à vide augmente et, par conséquent, la charge utile diminue, en respectant les
charges maxi admises.
3.2 V6 24V
1360
1880
520
3.2 V6 24V Selespeed
280
1030
3.2 V6 24V Selespeed
1360
1880
520

CARACTÉRISTIQUES TECHNIQUES
254

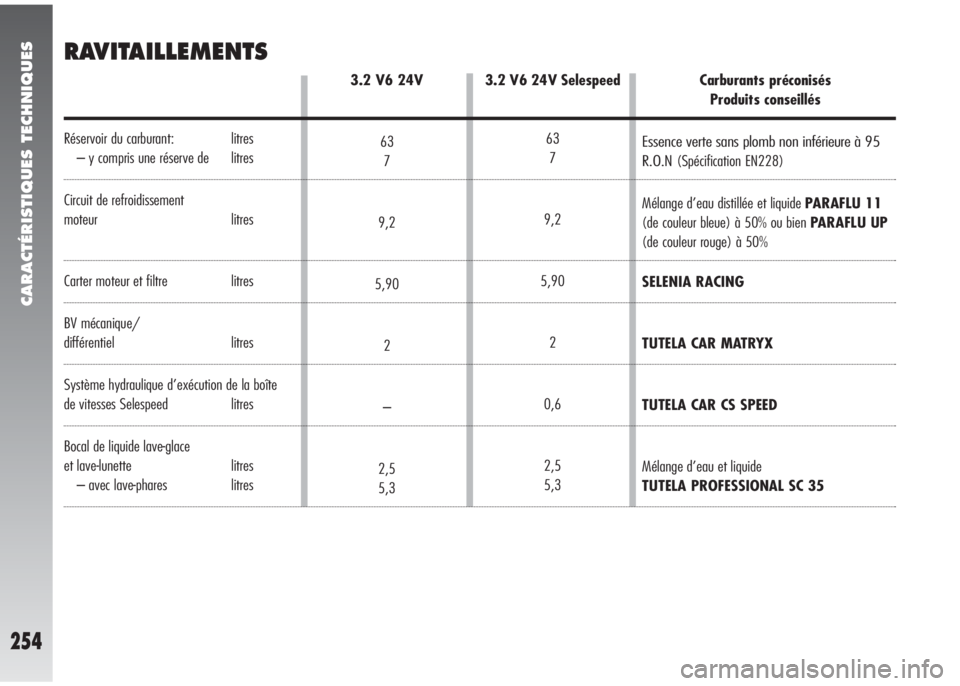

RAVITAILLEMENTS
3.2 V6 24V Selespeed
63
7
9,2
5,90
2
0,6
2,5
5,3
Réservoir du carburant: litres
– y compris une réserve de litres
Circuit de refroidissement
moteur litres
Carter moteur et filtre litres
BV mécanique/
différentiel litres
Système hydraulique d’exécution de la boîte
de vitesses Selespeed litres
Bocal de liquide lave-glace
et lave-lunette litres
– avec lave-phares litresCarburants préconisés
Produits conseillés
Essence verte sans plomb non inférieure à 95
R.O.N
(Spécification EN228)
Mélange d’eau distillée et liquide PARAFLU 11
(de couleur bleue) à 50% ou bien PARAFLU UP
(de couleur rouge) à 50%
SELENIA RACING
TUTELA CAR MATRYX
TUTELA CAR CS SPEED
Mélange d’eau et liquide
TUTELA PROFESSIONAL SC 35 3.2 V6 24V
63
7
9,2
5,90
2
–
2,5
5,3

CARACTÉRISTIQUES TECHNIQUES
255

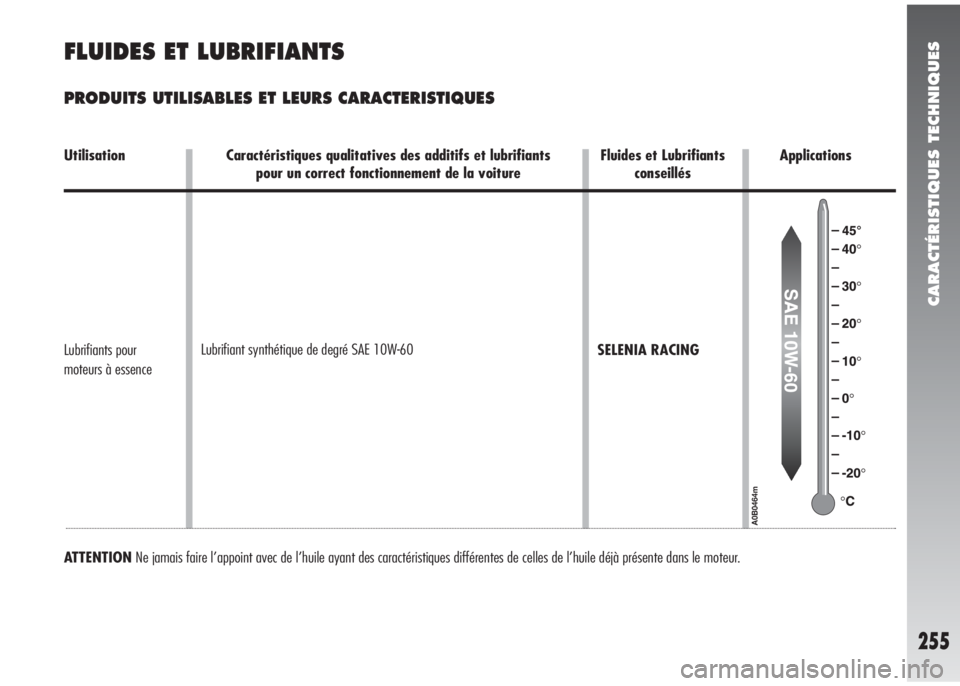

FLUIDES ET LUBRIFIANTS
PRODUITS UTILISABLES ET LEURS CARACTERISTIQUES
ATTENTIONNe jamais faire l’appoint avec de l’huile ayant des caractéristiques différentes de celles de l’huile déjà présente dans le moteur. Utilisation Caractéristiques qualitatives des additifs et lubrifiants Fluides et Lubrifiants Applications
pour un correct fonctionnement de la voiture conseillés
Lubrifiants pour
moteurs à essence
Lubrifiant synthétique de degré SAE 10W-60
SELENIA RACING
A0B0464m

CARACTÉRISTIQUES TECHNIQUES
256

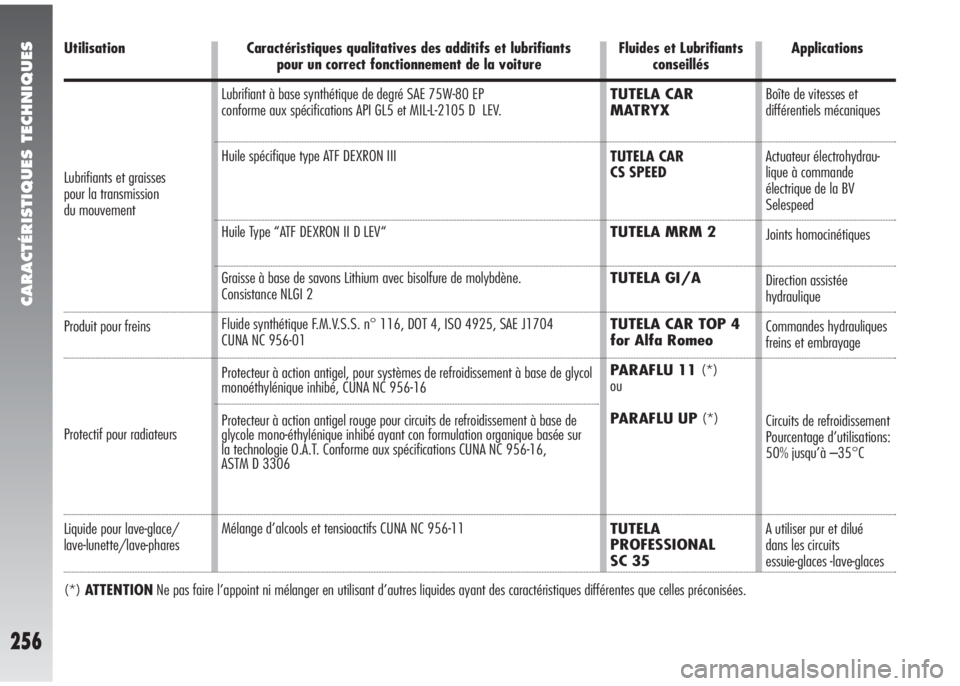

Utilisation
Produit pour freins
Protectif pour radiateurs
Liquide pour lave-glace/
lave-lunette/lave-phares
(*)ATTENTIONNe pas faire l’appoint ni mélanger en utilisant d’autres liquides ayant des caractéristiques différentes que celles préconisées. Fluides et Lubrifiants
conseillés
TUTELA CAR
MATRYX
TUTELA CAR
CS SPEED
TUTELA MRM 2
TUTELA GI/A
TUTELA CAR TOP 4
for Alfa Romeo
PARAFLU 11
(*)
ou
PARAFLU UP (*)
TUTELA
PROFESSIONAL
SC 35
Applications
Boîte de vitesses et
différentiels mécaniques
Actuateur électrohydrau-
lique à commande
électrique de la BV
Selespeed
Joints homocinétiques
Direction assistée
hydraulique
Commandes hydrauliques
freins et embrayage
Circuits de refroidissement
Pourcentage d’utilisations:
50% jusqu’à –35°C
A utiliser pur et dilué
dans les circuits
essuie-glaces -lave-glaces Lubrifiants et graisses
pour la transmission
du mouvementCaractéristiques qualitatives des additifs et lubrifiants
pour un correct fonctionnement de la voiture
Lubrifiant à base synthétique de degré SAE 75W-80 EP
conforme aux spécifications API GL5 et MIL-L-2105 D LEV.
Huile spécifique type ATF DEXRON III
Huile Type “ATF DEXRON II D LEV“
Graisse à base de savons Lithium avec bisolfure de molybdène.
Consistance NLGI 2
Fluide synthétique F.M.V.S.S. n° 116, DOT 4, ISO 4925, SAE J1704
CUNA NC 956-01
Protecteur à action antigel, pour systèmes de refroidissement à base de glycol
monoéthylénique inhibé, CUNA NC 956-16
Protecteur à action antigel rouge pour circuits de refroidissement à base de
glycole mono-éthylénique inhibé ayant con formulation organique basée sur
la technologie O.A.T. Conforme aux spécifications CUNA NC 956-16,
ASTM D 3306
Mélange d’alcools et tensioactifs CUNA NC 956-11

CARACTÉRISTIQUES TECHNIQUES
257
VERSIONS BERLINE
Urbain
Extra-urbain
Combiné
3.2 V6 24V
18,1
8,6
12,1
CONSOMMATION DE CARBURANT SELON LA DIRECTIVE 1999/100/CE (litres x 100 km)

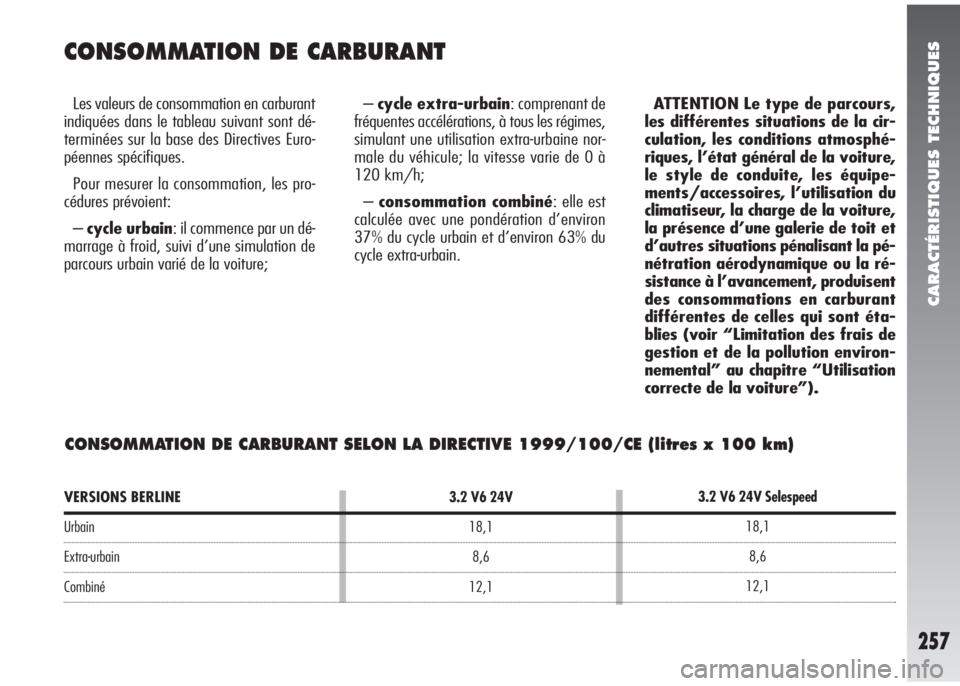

CONSOMMATION DE CARBURANT
Les valeurs de consommation en carburant
indiquées dans le tableau suivant sont dé-
terminées sur la base des Directives Euro-
péennes spécifiques.
Pour mesurer la consommation, les pro-
cédures prévoient:
–cycle urbain: il commence par un dé-
marrage à froid, suivi d’une simulation de
parcours urbain varié de la voiture;–cycle extra-urbain: comprenant de
fréquentes accélérations, à tous les régimes,
simulant une utilisation extra-urbaine nor-
male du véhicule; la vitesse varie de 0 à
120 km/h;
–consommation combiné: elle est
calculée avec une pondération d’environ
37% du cycle urbain et d’environ 63% du
cycle extra-urbain. ATTENTION Le type de parcours,
les différentes situations de la cir-
culation, les conditions atmosphé-
riques, l’état général de la voiture,
le style de conduite, les équipe-
ments/accessoires, l’utilisation du
climatiseur, la charge de la voiture,
la présence d’une galerie de toit et
d’autres situations pénalisant la pé-
nétration aérodynamique ou la ré-
sistance à l’avancement, produisent
des consommations en carburant
différentes de celles qui sont éta-
blies (voir “Limitation des frais de
gestion et de la pollution environ-
nemental” au chapitre “Utilisation
correcte de la voiture”).
3.2 V6 24V Selespeed
18,1
8,6
12,1

CARACTÉRISTIQUES TECHNIQUES
258
EMISSIONS DE CO2
VERSIONS BERLINA
Valeur (g/km)
3.2 V6 24V
287
Les valeurs d’émission de CO2indiquées au tableau suivant se rapportent à la consommation sur parcours combinés.
EMISSIONS DE CO2SELON LA DIRECTIVE 1999/100/CE (g/km)
3.2 V6 24V Selespeed
287
