NOODGEVALLEN
209
Modificaties of reparaties
aan de elektrische instal-
latie die niet correct worden uit-
gevoerd en waarbij geen reke-
ning wordt gehouden met de
technische specificaties van het
systeem, kunnen storingen in de
werking en zelfs brand veroorza-
ken.

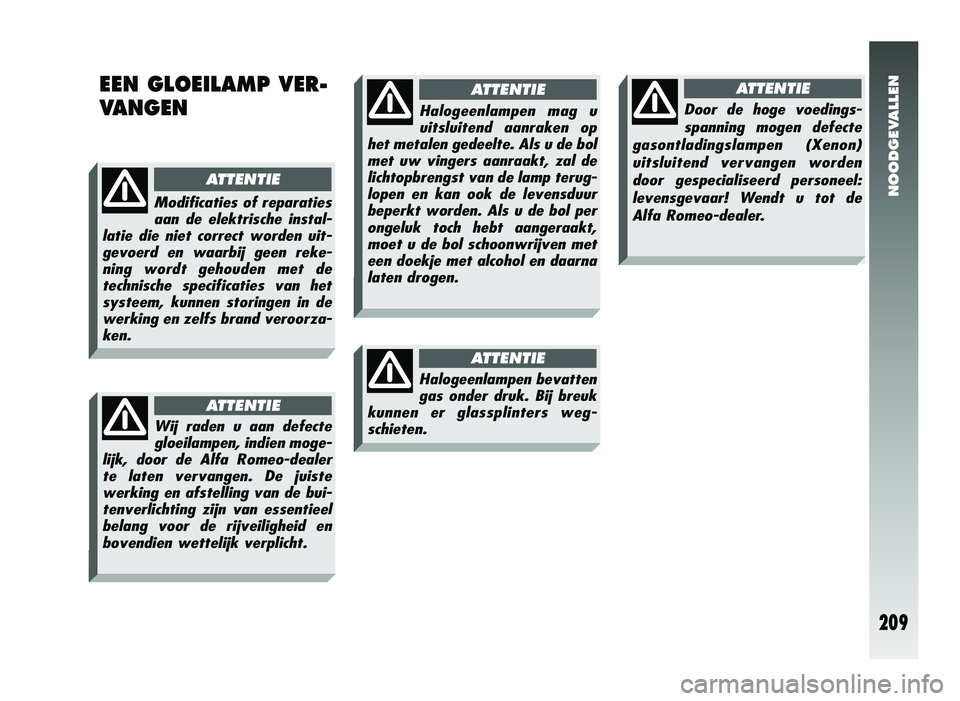

AT TENTIE
Wij raden u aan defecte
gloeilampen, indien moge-
lijk, door de Alfa Romeo-dealer
te laten vervangen. De juiste
werking en afstelling van de bui-
tenverlichting zijn van essentieel
belang voor de rijveiligheid en
bovendien wettelijk verplicht.
AT T ENTIE
Halogeenlampen mag u
uitsluitend aanraken op
het metalen gedeelte. Als u de bol
met uw vingers aanraakt, zal de
lichtopbrengst van de lamp terug-
lopen en kan ook de levensduur
beperkt worden. Als u de bol per
ongeluk toch hebt aangeraakt,
moet u de bol schoonwrijven met
een doekje met alcohol en daarna
laten drogen.
A TTENTIE
Halogeenlampen bevatten
gas onder druk. Bij breuk
kunnen er glassplinters weg-
schieten.
AT T ENTIE
Door de hoge voedings-
spanning mogen defecte
gasontladingslampen (Xenon)
uitsluitend vervangen worden
door gespecialiseerd personeel:
levensgevaar! Wendt u tot de
Alfa Romeo-dealer.
AT TENTIEEEN GLOEILAMP VER-
VANGEN
197-233 Alfa147 Q2 NL 06-11-2006 14:09 Pagina 209

NOODGEVALLEN
210
D.-E. HalogeenlampenVerwijder de lamp door de borg-
veer los te haken.
F. Xenonlampen
V oor het verwijderen van de
lamp moet de bevestigingsring
worden losgedraaid en de bijbe-
horende borgveer worden losge-
haakt. ALGEMENE AANWIJZINGEN
– Als een lamp niet brandt, controleer
dan eerst of de zekering niet doorgebrand
is, voordat u de lamp vervangt.
– Zie voor de plaats van de zekeringen
de paragraaf “Een doorgebrande zeke-
ring” in dit hoofdstuk.
– Controleer, voordat u een lamp ver-
vangt, of de contacten niet zijn geoxi-
deerd.
– Vervang een defecte lamp door een
exemplaar van hetzelfde type en vermo-
gen.
– Als u een gloeilamp in de koplamp
hebt vervangen, controleer dan om veilig-
heidsredenen altijd of de afstelling nog
goed is.

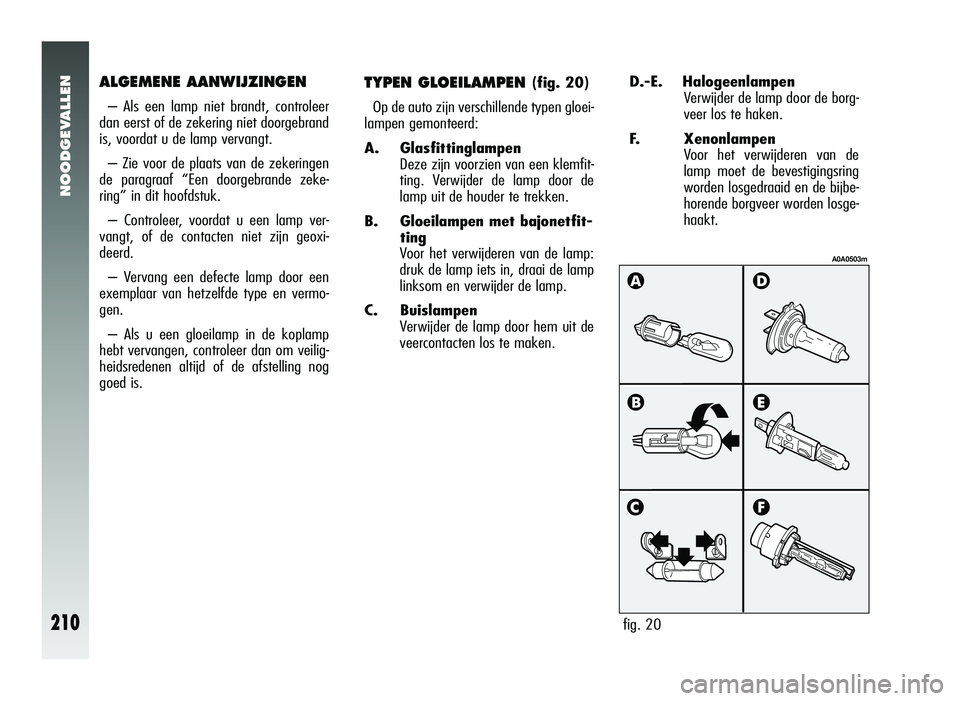

TYPEN GLOEILAMPEN (fig. 20)
Op de auto zijn verschillende typen gloei-
lampen gemonteerd:
A. Glasfittinglampen Deze zijn voorzien van een klemfit-
ting. Verwijder de lamp door de
lamp uit de houder te trekken.
B. Gloeilampen met bajonetfit- ting
V oor het verwijderen van de lamp:
druk de lamp iets in, draai de lamp
linksom en verwijder de lamp.
C. Buislampen Verwijder de lamp door hem uit de
veercontacten los te maken.
fig. 20
A0A0503m
197-233 Alfa147 Q2 NL 06-11-2006 14:09 Pagina 210

NOODGEVALLEN
211
GLOEILAMPEN
Grootlicht
Dimlicht
Dimlicht met Xenongasontladingslampen
Buitenverlichting voor
Mistlampen voor
Richtingaanwijzers voor
Richtingaanwijzers op voorspatbord
Richtingaanwijzers achter
Achterlichten - remlichten
Derde remlicht
Achteruitrijlichten
Mistachterlicht
Kentekenplaatverlichting
Dorpelverlichting
Plafondverlichting voor
Plafondverlichting achter
Verlichting zonneklepspiegel
Ve rlichting dashboardkastje
Bagageruimteverlichting FIGUUR 20
D
DF
B E
B A
B
B A
B
B A
C
C
C A
A
C VERMOGEN
55W
55W
35W6W
55W
21W 5W
21W
5W/21W 2,3W21W
21W 5W
5W
10W
10W
1,2W 5W
5W
TYPE
H1
H7
DS2
H6W H1
PY21W W5W
P21W
P21/5W W2,3W P21W
P21WW5W C5W
C10W
C10W
W1,2W W5WC5W
197-233 Alfa147 Q2 NL 06-11-2006 14:09 Pagina 211

HALOGEEN KOPLAMPEN
BELANGRIJKZie voor het lamptype
en het vermogen de vorige paragraaf
“Een gloeilamp vervangen”.
fig. 21
A0A1066m
Modificaties of reparaties
aan de elektrische instal-
latie die niet correct worden uit-
gevoerd en waarbij geen reke-
ning wordt gehouden met de
technische specificaties van het
systeem, kunnen storingen in de
werking en zelfs brand veroorza-
ken.
AT T ENTIE
NOODGEVALLEN
212
DEFECTE
BUITENVERLICHTING
KOPLAMPEN MET XENONLAM-
PEN
Xenonlampen hebben een zeer lange
levensduur waardoor een eventueel defect en
daardoor een vervanging onwaarschijnlijk is.
In de koplampunits zijn de gloeilampen
voor de buitenverlichting, het dimlicht, het
grootlicht en de mistlamp opgenomen. In de koplampunits zijn de gloeilampen
voor de buitenverlichting, het dimlicht, het
grootlicht en de richtingaanwijzers voor
opgenomen.
De lampen zijn op de volgende wijze in
de koplampunit geplaatst ( fig. 21):
(A) Dimlicht
(B) Grootlicht
(C) Buitenverlichting
(D) Richtingaanwijzers voor.
BELANGRIJK Aan de binnenzijde kan
de koplamp een beetje beslagen zijn: dit
duidt niet op een defect maar is een
natuurlijk verschijnsel dat veroorzaakt
wordt door de lage temperatuur en de
luchtvochtigheidsgraad en verdwijnt snel
als de koplampen worden ingeschakeld.
De aanwezigheid van druppels aan de bin-
nenzijde van de koplamp duidt daarente-
gen op het binnendringen van water:
wendt u in dat geval tot de Alfa Romeo-
dealer.
Door de hoge voedings-
spanning mogen defecte
gasontladingslampen (Xenon)
uitsluitend vervangen worden
door gespecialiseerd personeel:
levensgevaar! Wendt u tot de
Alfa Romeo-dealer.
AT TENTIE
197-233 Alfa147 Q2 NL 06-11-2006 14:09 Pagina 212

NOODGEVALLEN
213

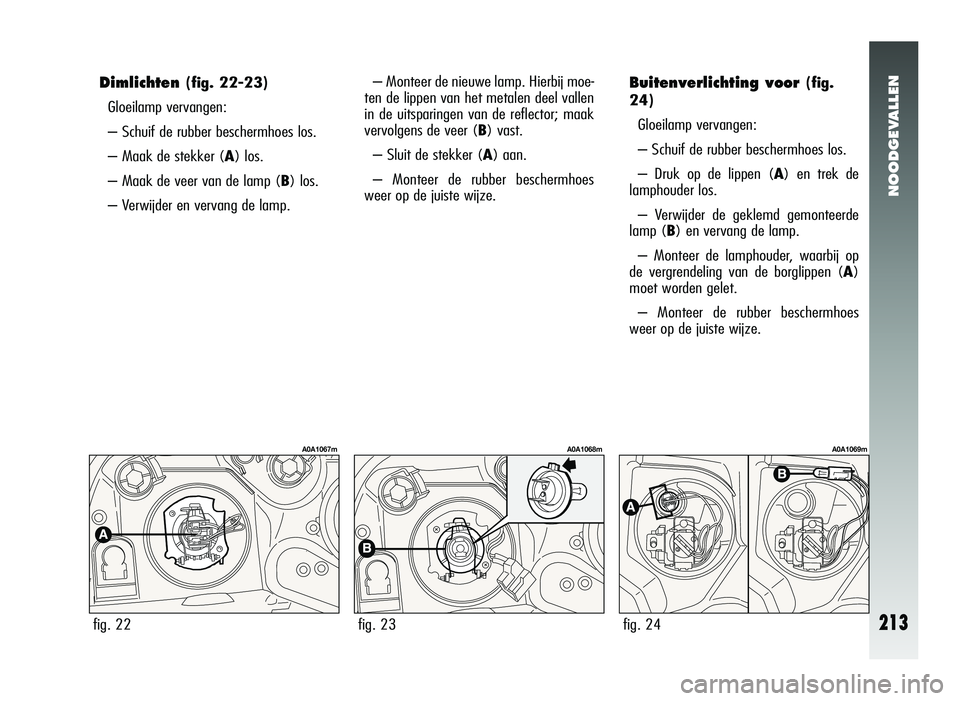

Dimlichten(fig. 22-23)
Gloeilamp vervangen:
– Schuif de rubber beschermhoes los.
– Maak de stekker (A) los.
– Maak de veer van de lamp ( B) los.
– Verwijder en vervang de lamp.
fig. 23
A0A1068m
fig. 22
A0A1067m
Buitenverlichting voor(fig.
24)
Gloeilamp vervangen:
– Schuif de rubber beschermhoes los.
– Druk op de lippen ( A) en trek de
lamphouder los.
– Verwijder de geklemd gemonteerde
lamp (B) en vervang de lamp.
– Monteer de lamphouder, waarbij op
de vergrendeling van de borglippen ( A)
moet worden gelet.
– Monteer de rubber beschermhoes
weer op de juiste wijze.
fig. 24
A0A1069m
– Monteer de nieuwe lamp. Hierbij moe-
ten de lippen van het metalen deel vallen
in de uitsparingen van de reflector; maak
vervolgens de veer (B) vast.
– Sluit de stekker ( A) aan.
– Monteer de rubber beschermhoes
weer op de juiste wijze.
197-233 Alfa147 Q2 NL 06-11-2006 14:09 Pagina 213

NOODGEVALLEN
214

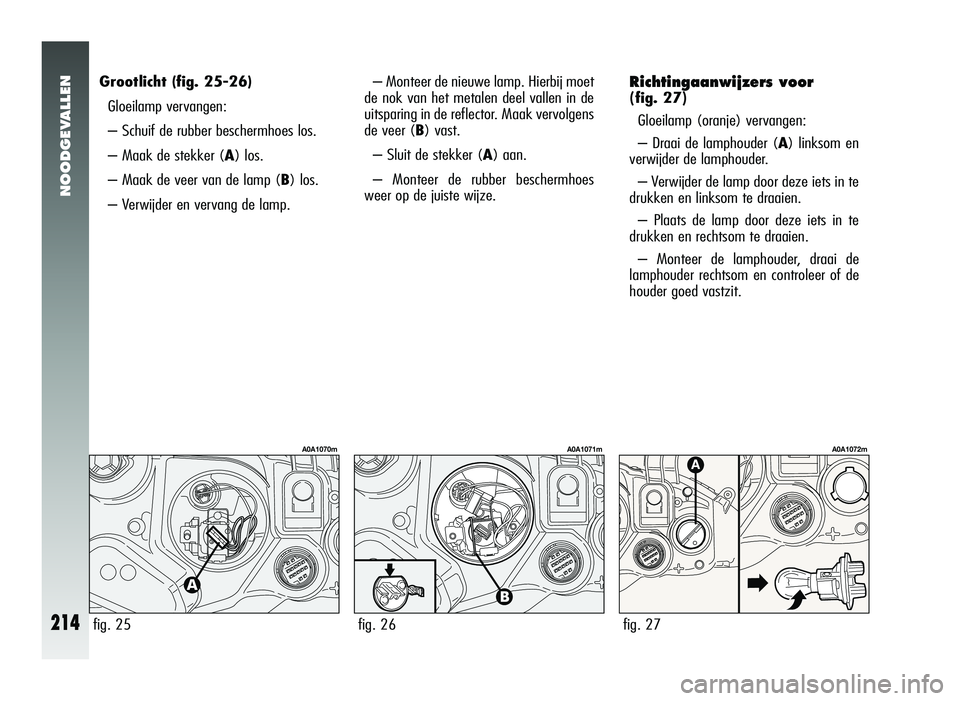

Grootlicht (fig. 25-26)
Gloeilamp vervangen:
– Schuif de rubber beschermhoes los.
– Maak de stekker (A) los.
– Maak de veer van de lamp ( B) los.
– Verwijder en vervang de lamp.
fig. 26
A0A1071m
fig. 25
A0A1070m
– Monteer de nieuwe lamp. Hierbij moet
de nok van het metalen deel vallen in de
uitsparing in de reflector. Maak vervolgens
de veer (B) vast.
– Sluit de stekker ( A) aan.
– Monteer de rubber beschermhoes
weer op de juiste wijze.Richtingaanwijzers voor
(fig. 27)
Gloeilamp (oranje) vervangen:
– Draai de lamphouder ( A) linksom en
verwijder de lamphouder.
– Verwijder de lamp door deze iets in te
drukken en linksom te draaien.
– Plaats de lamp door deze iets in te
drukken en rechtsom te draaien.
– Monteer de lamphouder, draai de
lamphouder rechtsom en controleer of de
houder goed vastzit.
fig. 27
A0A1072m
197-233 Alfa147 Q2 NL 06-11-2006 14:09 Pagina 214

NOODGEVALLEN
215

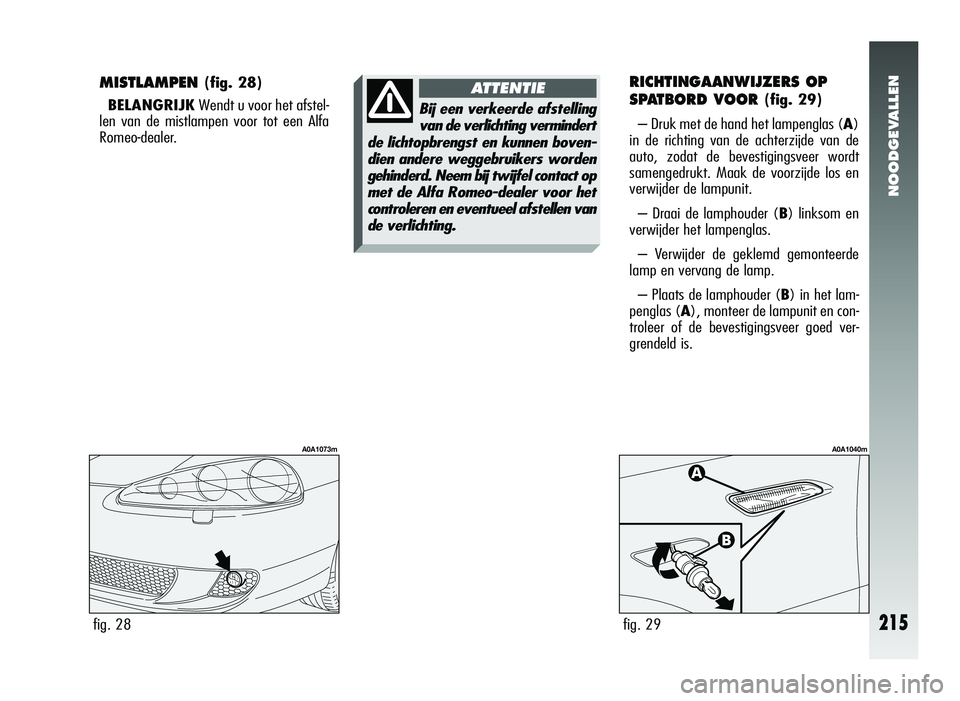

MISTLAMPEN (fig. 28)
BELANGRIJK Wendt u voor het afstel-
len van de mistlampen voor tot een Alfa
Romeo-dealer.RICHTINGAANWIJZERS OP
SPATBORD VOOR
(fig. 29)
– Druk met de hand het lampenglas ( A)
in de richting van de achterzijde van de
auto, zodat de bevestigingsveer wordt
samengedrukt. Maak de voorzijde los en
verwijder de lampunit.
– Draai de lamphouder ( B) linksom en
verwijder het lampenglas.
– Verwijder de geklemd gemonteerde
lamp en vervang de lamp.
– Plaats de lamphouder ( B) in het lam-
penglas (A), monteer de lampunit en con-
troleer of de bevestigingsveer goed ver-
grendeld is.
fig. 28
A0A1073m
fig. 29
A0A1040m
Bij een verkeerde afstelling
van de verlichting vermindert
de lichtopbrengst en kunnen boven-
dien andere weggebruikers worden
gehinderd. Neem bij twijfel contact op
met de Alfa Romeo-dealer voor het
controleren en eventueel afstellen van
de verlichting.
AT T ENTIE
197-233 Alfa147 Q2 NL 06-11-2006 14:09 Pagina 215

NOODGEVALLEN
216

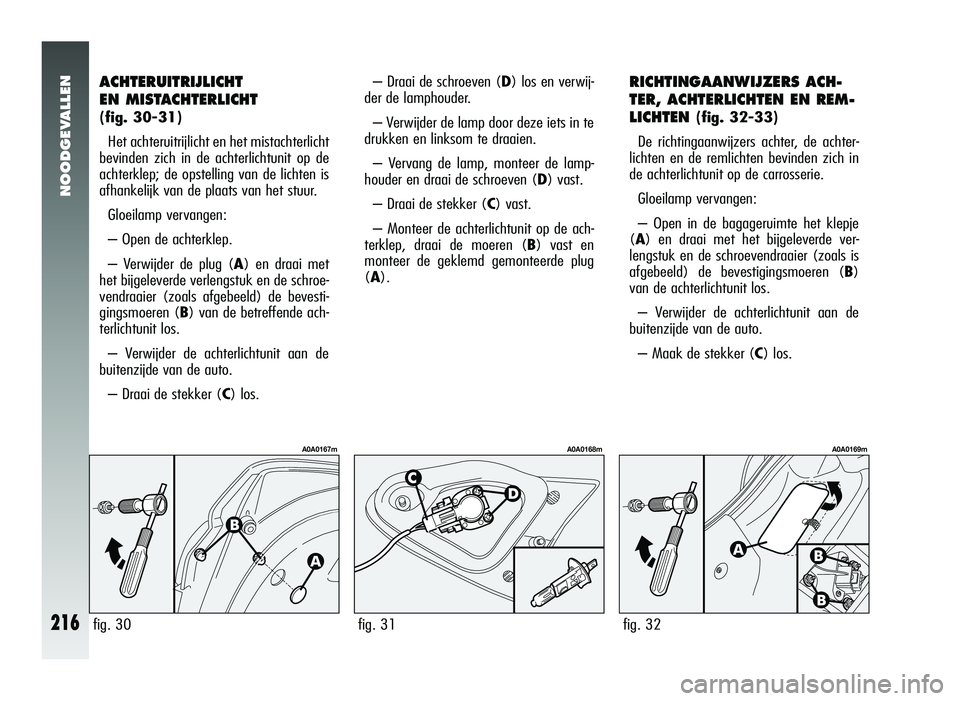

ACHTERUITRIJLICHT
EN MISTACHTERLICHT
(fig. 30-31)Het achteruitrijlicht en het mistachterlicht
bevinden zich in de achterlichtunit op de
achterklep; de opstelling van de lichten is
afhankelijk van de plaats van het stuur.
Gloeilamp vervangen:
– Open de achterklep.
– Verwijder de plug (A) en draai met
het bijgeleverde verlengstuk en de schroe-
vendraaier (zoals afgebeeld) de bevesti-
gingsmoeren (B) van de betreffende ach-
terlichtunit los.
– Verwijder de achterlichtunit aan de
buitenzijde van de auto.
– Draai de stekker (C) los.
fig. 30
A0A0167m
fig. 32
A0A0169m
– Draai de schroeven ( D) los en verwij-
der de lamphouder.
– Verwijder de lamp door deze iets in te
drukken en linksom te draaien.
– Vervang de lamp, monteer de lamp-
houder en draai de schroeven ( D) vast.
– Draai de stekker (C) vast.
– Monteer de achterlichtunit op de ach-
terklep, draai de moeren ( B) vast en
monteer de geklemd gemonteerde plug
(A).RICHTINGAANWIJZERS ACH-
TER, ACHTERLICHTEN EN REM-
LICHTEN
(fig. 32-33)
De richtingaanwijzers achter, de achter-
lichten en de remlichten bevinden zich in
de achterlichtunit op de carrosserie.
Gloeilamp vervangen:
– Open in de bagageruimte het klepje
(A) en draai met het bijgeleverde ver-
lengstuk en de schroevendraaier (zoals is
afgebeeld) de bevestigingsmoeren ( B)
van de achterlichtunit los.
– Verwijder de achterlichtunit aan de
buitenzijde van de auto.
– Maak de stekker (C) los.
fig. 31
A0A0168m
197-233 Alfa147 Q2 NL 06-11-2006 14:09 Pagina 216

NOODGEVALLEN
217

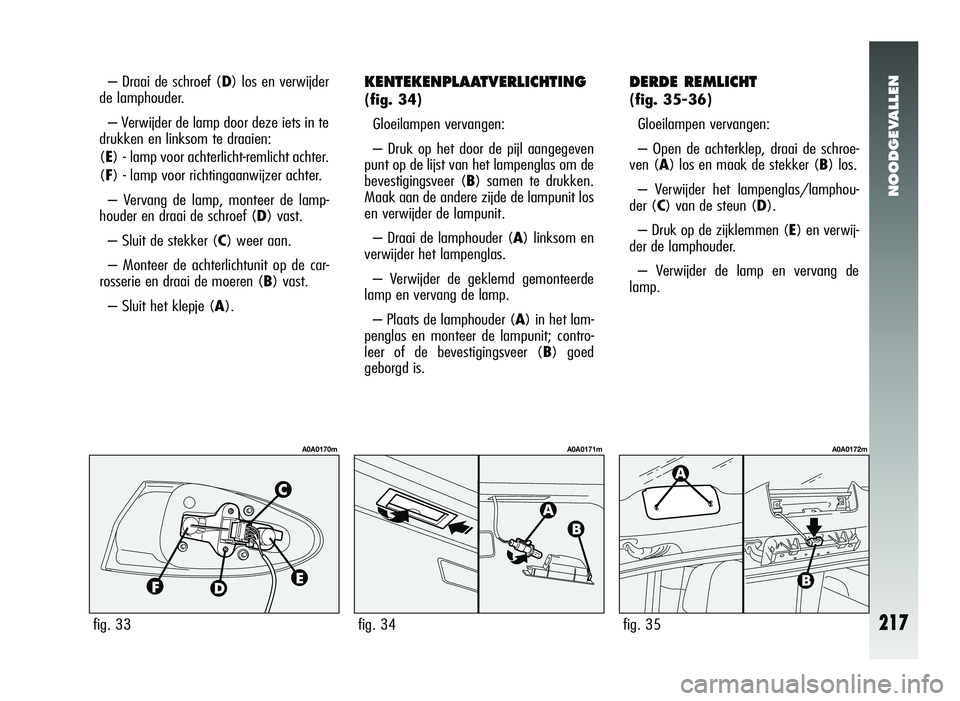

KENTEKENPLAATVERLICHTING
(fig. 34)Gloeilampen vervangen:
– Druk op het door de pijl aangegeven
punt op de lijst van het lampenglas om de
bevestigingsveer (B) samen te drukken.
Maak aan de andere zijde de lampunit los
en verwijder de lampunit.
– Draai de lamphouder ( A) linksom en
verwijder het lampenglas.
– Verwijder de geklemd gemonteerde
lamp en vervang de lamp.
– Plaats de lamphouder ( A) in het lam-
penglas en monteer de lampunit; contro-
leer of de bevestigingsveer (B) goed
geborgd is.
DERDE REMLICHT
(fig. 35-36)
Gloeilampen vervangen:
– Open de achterklep, draai de schroe-
ven (A) los en maak de stekker (B) los.
– Verwijder het lampenglas/lamphou-
der (C) van de steun ( D).
– Druk op de zijklemmen (E) en verwij-
der de lamphouder.
– Verwijder de lamp en vervang de
lamp.
fig. 34
A0A0171m
fig. 35
A0A0172m
– Draai de schroef ( D) los en verwijder
de lamphouder.
– Verwijder de lamp door deze iets in te
drukken en linksom te draaien:
(E) - lamp voor achterlicht-remlicht achter.
(F) - lamp voor richtingaanwijzer achter.
– Vervang de lamp, monteer de lamp-
houder en draai de schroef ( D) vast.
– Sluit de stekker ( C) weer aan.
– Monteer de achterlichtunit op de car-
rosserie en draai de moeren ( B) vast.
– Sluit het klepje ( A).
fig. 33
A0A0170m
197-233 Alfa147 Q2 NL 06-11-2006 14:09 Pagina 217

NOODGEVALLEN
218

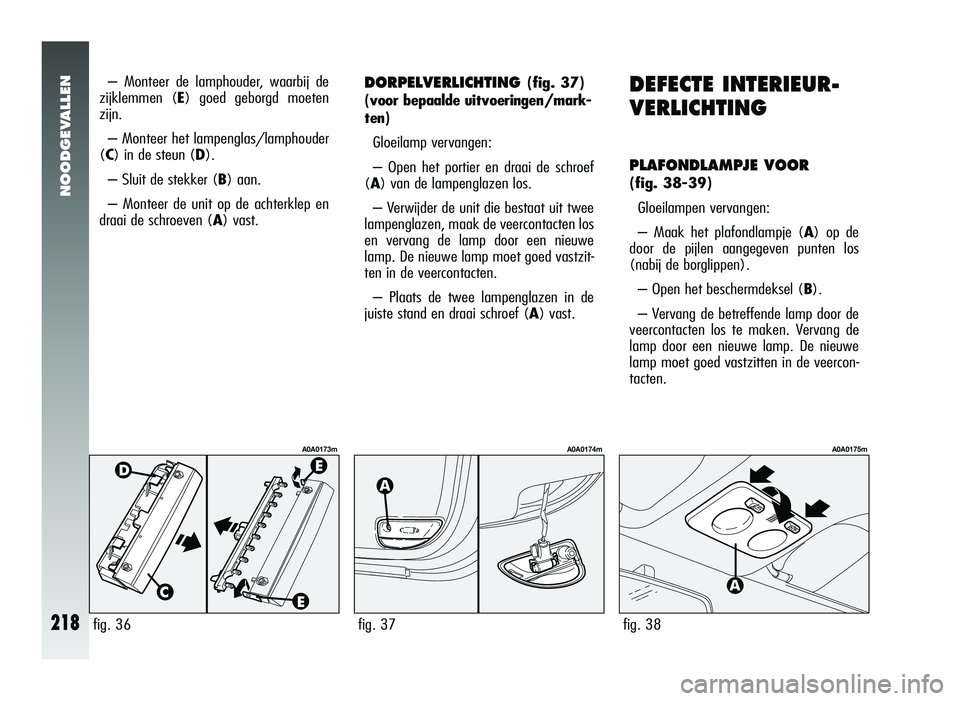

– Monteer de lamphouder, waarbij de
zijklemmen (E) goed geborgd moeten
zijn.
– Monteer het lampenglas/lamphouder
(C) in de steun (D).
– Sluit de stekker ( B) aan.
– Monteer de unit op de achterklep en
draai de schroeven ( A) vast.
fig. 36
A0A0173m
fig. 38
A0A0175m
DORPELVERLICHTING (fig. 37)
(voor bepaalde uitvoeringen/mark-
ten)
Gloeilamp vervangen:
– Open het portier en draai de schroef
(A) van de lampenglazen los.
– Verwijder de unit die bestaat uit twee
lampenglazen, maak de veercontacten los
en vervang de lamp door een nieuwe
lamp. De nieuwe lamp moet goed vastzit-
ten in de veercontacten.
– Plaats de twee lampenglazen in de
juiste stand en draai schroef ( A) vast.
DEFECTE INTERIEUR-
VERLICHTING
PLAFONDLAMPJE VOOR
(fig. 38-39)
Gloeilampen vervangen:
– Maak het plafondlampje ( A) op de
door de pijlen aangegeven punten los
(nabij de borglippen).
– Open het beschermdeksel ( B).
– Vervang de betreffende lamp door de
veercontacten los te maken. Vervang de
lamp door een nieuwe lamp. De nieuwe
lamp moet goed vastzitten in de veercon-
tacten.
fig. 37
A0A0174m
197-233 Alfa147 Q2 NL 06-11-2006 14:09 Pagina 218
