ONDERHOUD VAN DE AUTO
249

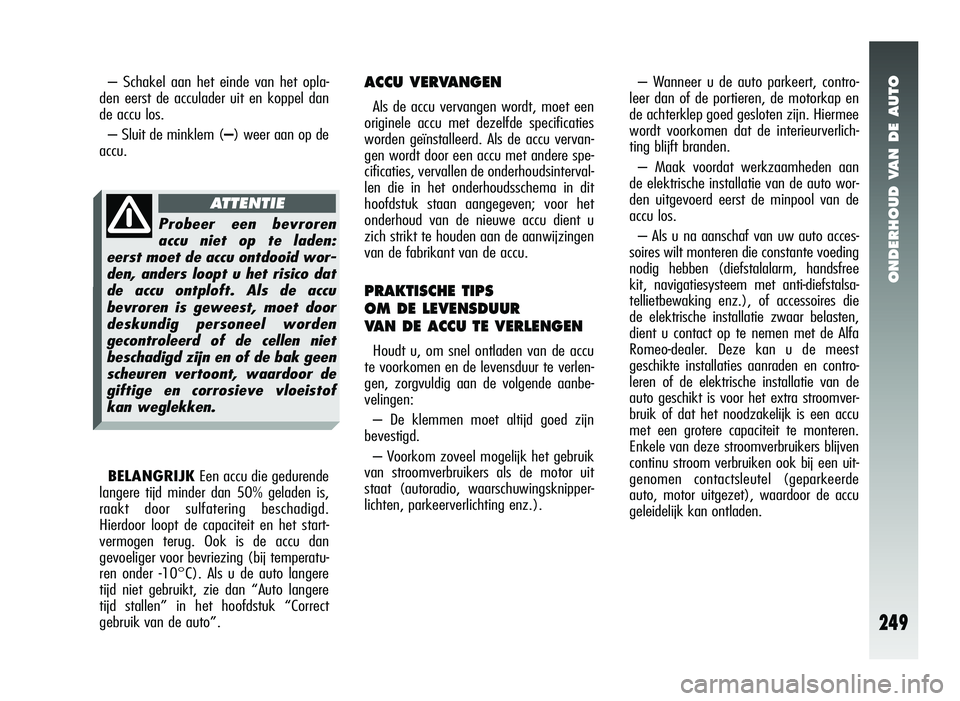

ACCU VERVANGEN
Als de accu vervangen wordt, moet een
originele accu met dezelfde specificaties
worden geïnstalleerd. Als de accu vervan-
gen wordt door een accu met andere spe-
cificaties, vervallen de onderhoudsinterval-
len die in het onderhoudsschema in dit
hoofdstuk staan aangegeven; voor het
onderhoud van de nieuwe accu dient u
zich strikt te houden aan de aanwijzingen
van de fabrikant van de accu.
PRAKTISCHE TIPS
OM DE LEVENSDUUR
VAN DE ACCU TE VERLENGEN
Houdt u, om snel ontladen van de accu
te voorkomen en de levensduur te verlen-
gen, zorgvuldig aan de volgende aanbe-
velingen:
– De klemmen moet altijd goed zijn
bevestigd.
– Voorkom zoveel mogelijk het gebruik
van stroomverbruikers als de motor uit
staat (autoradio, waarschuwingsknipper-
lichten, parkeerverlichting enz.).
BELANGRIJK
Een accu die gedurende
langere tijd minder dan 50% geladen is,
raakt door sulfatering beschadigd.
Hierdoor loopt de capaciteit en het start-
vermogen terug. Ook is de accu dan
gevoeliger voor bevriezing (bij temperatu-
ren onder -10°C). Als u de auto langere
tijd niet gebruikt, zie dan “Auto langere
tijd stallen” in het hoofdstuk “Correct
gebruik van de auto”. – Schakel aan het einde van het opla-
den eerst de acculader uit en koppel dan
de accu los.
– Sluit de minklem ( –) weer aan op de
accu. – Wanneer u de auto parkeert, contro-
leer dan of de portieren, de motorkap en
de achterklep goed gesloten zijn. Hiermee
wordt voorkomen dat de interieurverlich-
ting blijft branden.
– Maak voordat werkzaamheden aan
de elektrische installatie van de auto wor-
den uitgevoerd eerst de minpool van de
accu los.
– Als u na aanschaf van uw auto acces-
soires wilt monteren die constante voeding
nodig hebben (diefstalalarm, handsfree
kit, navigatiesysteem met anti-diefstalsa-
tellietbewaking enz.), of accessoires die
de elektrische installatie zwaar belasten,
dient u contact op te nemen met de Alfa
Romeo-dealer. Deze kan u de meest
geschikte installaties aanraden en contro-
leren of de elektrische installatie van de
auto geschikt is voor het extra stroomver-
bruik of dat het noodzakelijk is een accu
met een grotere capaciteit te monteren.
Enkele van deze stroomverbruikers blijven
continu stroom verbruiken ook bij een uit-
genomen contactsleutel (geparkeerde
auto, motor uitgezet), waardoor de accu
geleidelijk kan ontladen.
Probeer een bevroren
accu niet op te laden:
eerst moet de accu ontdooid wor- den, anders loopt u het risico datde accu ontploft. Als de accubevroren is geweest, moet doordeskundig personeel wordengecontroleerd of de cellen nietbeschadigd zijn en of de bak geenscheuren vertoont, waardoor degiftige en corrosieve vloeistofkan weglekken.
ATTENTIE
234-257 Alfa147 Q2 NL 05-06-2008 15:37 Pagina 249

ONDERHOUD VAN DE AUTO
250

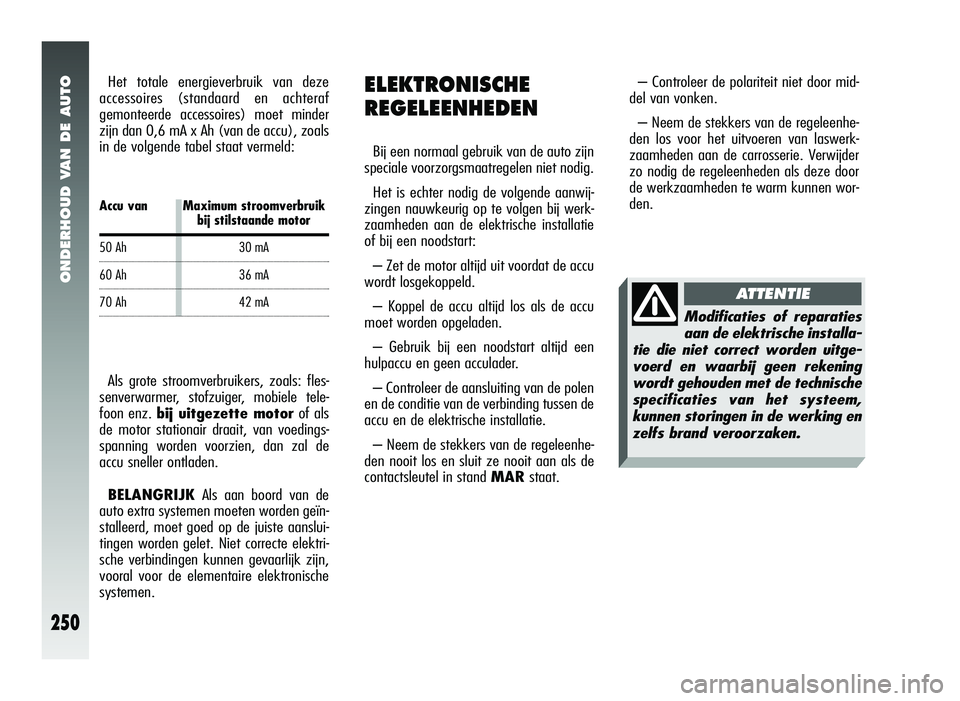

– Controleer de polariteit niet door mid-
del van vonken.
– Neem de stekkers van de regeleenhe-
den los voor het uitvoeren van laswerk-
zaamheden aan de carrosserie. Verwijder
zo nodig de regeleenheden als deze door
de werkzaamheden te warm kunnen wor-
den.
Als grote stroomverbruikers, zoals: fles-
senverwarmer, stofzuiger, mobiele tele-
foon enz. bij uitgezette motor of als
de motor stationair draait, van voedings-
spanning worden voorzien, dan zal de
accu sneller ontladen.
BELANGRIJK Als aan boord van de
auto extra systemen moeten worden geïn-
stalleerd, moet goed op de juiste aanslui-
tingen worden gelet. Niet correcte elektri-
sche verbindingen kunnen gevaarlijk zijn,
vooral voor de elementaire elektronische
systemen.
ELEKTRONISCHE
REGELEENHEDEN
Bij een normaal gebruik van de auto zijn
speciale voorzorgsmaatregelen niet nodig.
Het is echter nodig de volgende aanwij-
zingen nauwkeurig op te volgen bij werk-
zaamheden aan de elektrische installatie
of bij een noodstart:
– Zet de motor altijd uit voordat de accu
wordt losgekoppeld.
– Koppel de accu altijd los als de accu
moet worden opgeladen.
– Gebruik bij een noodstart altijd een
hulpaccu en geen acculader.
– Controleer de aansluiting van de polen
en de conditie van de verbinding tussen de
accu en de elektrische installatie.
– Neem de stekkers van de regeleenhe-
den nooit los en sluit ze nooit aan als de
contactsleutel in stand MARstaat.
Accu van
50 Ah
60 Ah
70 Ah Maximum stroomverbruik
bij stilstaande motor
30 mA
36 mA
42 mA
Het totale energieverbruik van deze
accessoires (standaard en achteraf
gemonteerde accessoires) moet minder
zijn dan 0,6 mA x Ah (van de accu), zoals
in de volgende tabel staat vermeld:
Modificaties of reparaties
aan de elektrische installa-
tie die niet correct worden uitge- voerd en waarbij geen rekeningwordt gehouden met de technischespecificaties van het systeem,kunnen storingen in de werking enzelfs brand veroorzaken.
ATTENTIE
234-257 Alfa147 Q2 NL 05-06-2008 15:37 Pagina 250

ONDERHOUD VAN DE AUTO
251

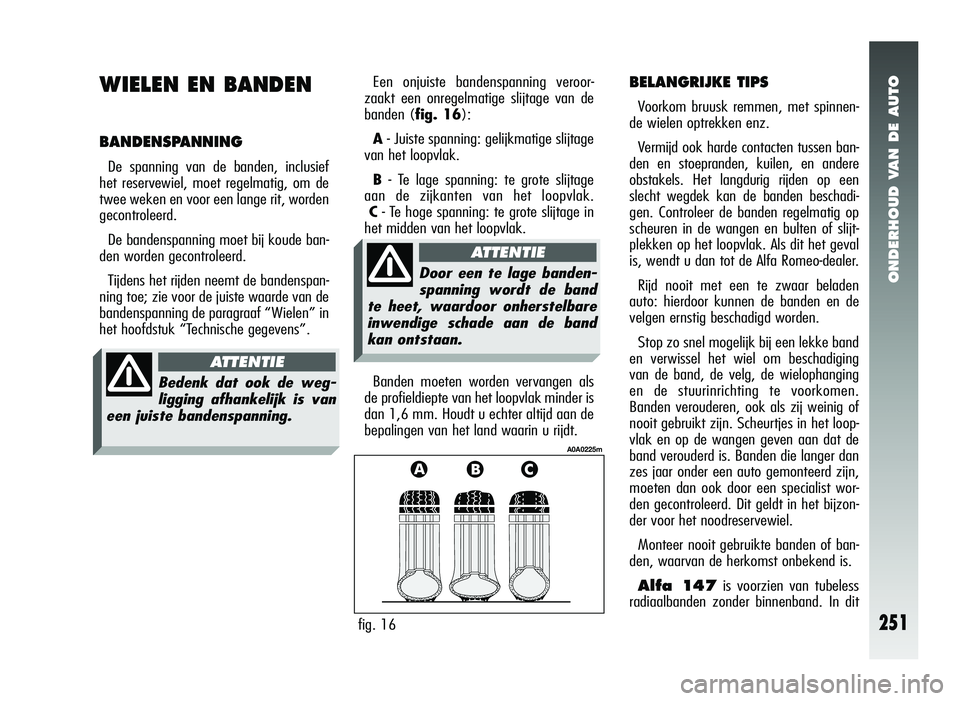

WIELEN EN BANDEN
BANDENSPANNING
De spanning van de banden, inclusief
het reservewiel, moet regelmatig, om de
twee weken en voor een lange rit, worden
gecontroleerd.
De bandenspanning moet bij koude ban-
den worden gecontroleerd.
Tijdens het rijden neemt de bandenspan-
ning toe; zie voor de juiste waarde van de
bandenspanning de paragraaf “Wielen” in
het hoofdstuk “Technische gegevens”. Een onjuiste bandenspanning veroor-
zaakt een onregelmatige slijtage van de
banden (fig. 16):
A - Juiste spanning: gelijkmatige slijtage
van het loopvlak.
B - Te lage spanning: te grote slijtage
aan de zijkanten van het loopvlak. C - Te hoge spanning: te grote slijtage in
het midden van het loopvlak.
Banden moeten worden vervangen als
de profieldiepte van het loopvlak minder is
dan 1,6 mm. Houdt u echter altijd aan de
bepalingen van het land waarin u rijdt.
fig. 16
A0A0225m
BELANGRIJKE TIPS
Voorkom bruusk remmen, met spinnen-
de wielen optrekken enz.
Vermijd ook harde contacten tussen ban-
den en stoepranden, kuilen, en andere
obstakels. Het langdurig rijden op een
slecht wegdek kan de banden beschadi-
gen. Controleer de banden regelmatig op
scheuren in de wangen en bulten of slijt-
plekken op het loopvlak. Als dit het geval
is, wendt u dan tot de Alfa Romeo-dealer.
Rijd nooit met een te zwaar beladen
auto: hierdoor kunnen de banden en de
velgen ernstig beschadigd worden.
Stop zo snel mogelijk bij een lekke band
en verwissel het wiel om beschadiging
van de band, de velg, de wielophanging
en de stuurinrichting te voorkomen.
Banden verouderen, ook als zij weinig of
nooit gebruikt zijn. Scheurtjes in het loop-
vlak en op de wangen geven aan dat de
band verouderd is. Banden die langer dan
zes jaar onder een auto gemonteerd zijn,
moeten dan ook door een specialist wor-
den gecontroleerd. Dit geldt in het bijzon-
der voor het noodreservewiel.
Monteer nooit gebruikte banden of ban-
den, waarvan de herkomst onbekend is.
Alfa 147is voorzien van tubeless
radiaalbanden zonder binnenband. In dit
Door een te lage banden-
spanning wordt de band
te heet, waardoor onherstelbare inwendige schade aan de bandkan ontstaan.
ATTENTIE
Bedenk dat ook de weg-ligging afhankelijk is van
een juiste bandenspanning.
ATTENTIE
234-257 Alfa147 Q2 NL 05-06-2008 15:37 Pagina 251

ONDERHOUD VAN DE AUTO
252

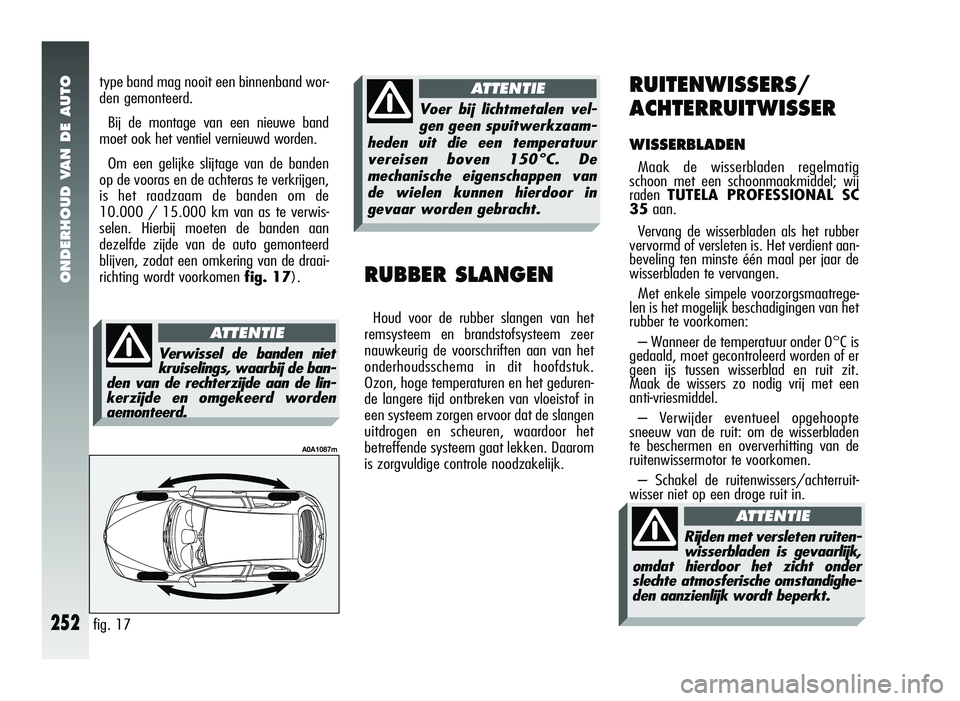

RUITENWISSERS/
ACHTERRUITWISSER
WISSERBLADEN
Maak de wisserbladen regelmatig
schoon met een schoonmaakmiddel; wij
raden TUTELA PROFESSIONAL SC
35 aan.
Vervang de wisserbladen als het rubber
vervormd of versleten is. Het verdient aan-
beveling ten minste één maal per jaar de
wisserbladen te vervangen.
Met enkele simpele voorzorgsmaatrege-
len is het mogelijk beschadigingen van het
rubber te voorkomen:
– Wanneer de temperatuur onder 0°C is
gedaald, moet gecontroleerd worden of er
geen ijs tussen wisserblad en ruit zit.
Maak de wissers zo nodig vrij met een
anti-vriesmiddel.
– Verwijder eventueel opgehoopte
sneeuw van de ruit: om de wisserbladen
te beschermen en oververhitting van de
ruitenwissermotor te voorkomen.
– Schakel de ruitenwissers/achterruit-
wisser niet op een droge ruit in.
type band mag nooit een binnenband wor-
den gemonteerd.
Bij de montage van een nieuwe band
moet ook het ventiel vernieuwd worden.
Om een gelijke slijtage van de banden
op de vooras en de achteras te verkrijgen,
is het raadzaam de banden om de
10.000 / 15.000 km van as te verwis-
selen. Hierbij moeten de banden aan
dezelfde zijde van de auto gemonteerd
blijven, zodat een omkering van de draai-
richting wordt voorkomen fig. 17).
RUBBER SLANGEN
Houd voor de rubber slangen van het
remsysteem en brandstofsysteem zeer
nauwkeurig de voorschriften aan van het
onderhoudsschema in dit hoofdstuk.
Ozon, hoge temperaturen en het geduren-
de langere tijd ontbreken van vloeistof in
een systeem zorgen ervoor dat de slangen
uitdrogen en scheuren, waardoor het
betreffende systeem gaat lekken. Daarom
is zorgvuldige controle noodzakelijk.
fig. 17
A0A1087m
Verwissel de banden niet kruiselings, waarbij de ban-
den van de rechterzijde aan de lin- kerzijde en omgekeerd wordengemonteerd.
ATTENTIE
Voer bij lichtmetalen vel-
gen geen spuitwerkzaam-
heden uit die een temperatuur vereisen boven 150°C. Demechanische eigenschappen vande wielen kunnen hierdoor ingevaar worden gebracht.
ATTENTIE
Rijden met versleten ruiten-wisserbladen is gevaarlijk,
omdat hierdoor het zicht onder slechte atmosferische omstandighe-den aanzienlijk wordt beperkt.
ATTENTIE
234-257 Alfa147 Q2 NL 05-06-2008 15:37 Pagina 252

ONDERHOUD VAN DE AUTO
253
Ruitenwisserbladen vervangen
(fig. 18)
Aanwijzingen voor het losmaken
van het wisserbladGa als volgt te werk:
– til de wisserarm (A) van de voorruit;
– draai het wisserblad ( B) 90° ten
opzichte van de pen ( C), die zich aan het
uiteinde van de wisserarm bevindt;
– trek het wisserblad los van de pen
(C). Aanwijzingen voor het plaatsen
van het wisserblad
Ga als volgt te werk:
– steek de pen ( C) in het gat in het mid-
delste deel van het wisserblad ( B);
– plaats de wisserarm met het wisser-
blad op de voorruit.
Ruitenwisserblad achter vervan-
gen (fig. 19)
– Til het dopje ( A) op, draai de moer
(B) los, waarmee de wisserarm aan de as
is bevestigd, en neem de arm van de as.
– Plaats de nieuwe wisserarm in de juis-
te stand en draai de moer zorgvuldig vast.
– Kantel het dopje dicht.
fig. 18
A0A0728m
fig. 19
A0A0227m
RUITENSPROEIERS (fig. 20-21)
Als de ruitensproeiers niet werken, contro-
leer dan eerst het niveau in het ruiten-
sproeiertankje: zie “Niveaus controleren” in
dit hoofdstuk.
Controleer vervolgens of de ruitensproeier-
monden niet verstopt zijn. Deze kunnen zo
nodig met een speld worden doorgeprikt.
De richting van de stralen van de ruiten-
sproeiers kunnen worden afgesteld met
stelschroef (A).
fig. 20
A0A1088m
fig. 21
A0A1089m
234-257 Alfa147 Q2 NL 05-06-2008 15:37 Pagina 253

ONDERHOUD VAN DE AUTO
254

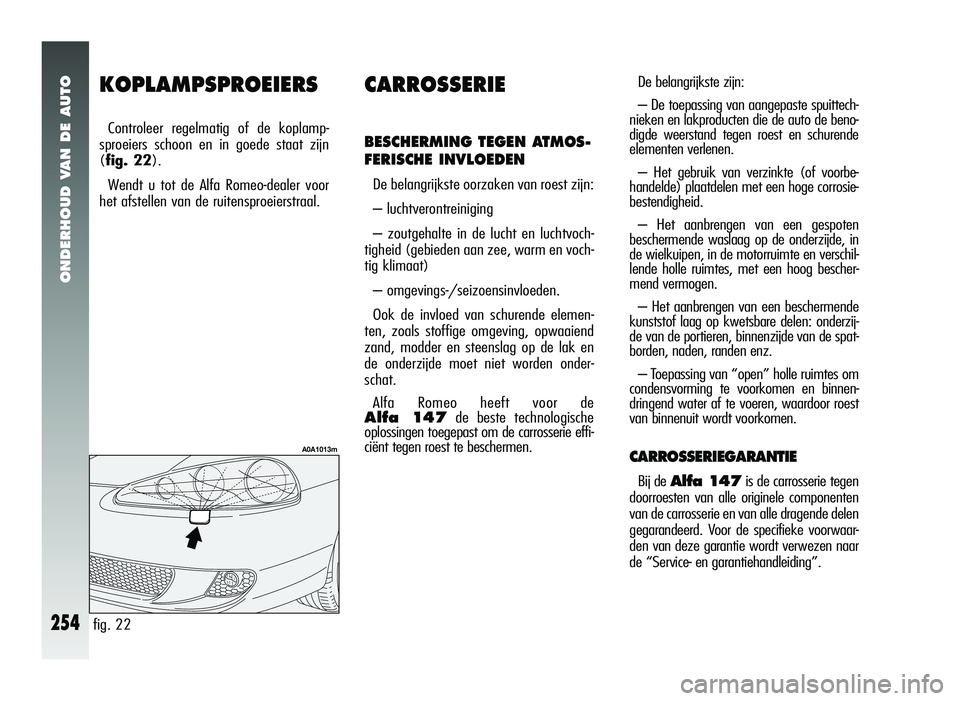

KOPLAMPSPROEIERS
Controleer regelmatig of de koplamp-
sproeiers schoon en in goede staat zijn
(fig. 22).
Wendt u tot de Alfa Romeo-dealer voor
het afstellen van de ruitensproeierstraal.
CARROSSERIE
BESCHERMING TEGEN ATMOS-
FERISCHE INVLOEDEN
De belangrijkste oorzaken van roest zijn:
– luchtverontreiniging
– zoutgehalte in de lucht en luchtvoch-
tigheid (gebieden aan zee, warm en voch-
tig klimaat)
– omgevings-/seizoensinvloeden.
Ook de invloed van schurende elemen-
ten, zoals stoffige omgeving, opwaaiend
zand, modder en steenslag op de lak en
de onderzijde moet niet worden onder-
schat.
Alfa Romeo heeft voor de
Alfa 147de beste technologische
oplossingen toegepast om de carrosserie effi-
ciënt tegen roest te beschermen.
fig. 22
A0A1013m
De belangrijkste zijn:
– De toepassing van aangepaste spuittech-
nieken en lakproducten die de auto de beno-
digde weerstand tegen roest en schurende
elementen verlenen.
– Het gebruik van verzinkte (of voorbe-
handelde) plaatdelen met een hoge corrosie-
bestendigheid.
– Het aanbrengen van een gespoten
beschermende waslaag op de onderzijde, in
de wielkuipen, in de motorruimte en verschil-
lende holle ruimtes, met een hoog bescher-
mend vermogen.
– Het aanbrengen van een beschermende
kunststof laag op kwetsbare delen: onderzij-
de van de portieren, binnenzijde van de spat-
borden, naden, randen enz.
– Toepassing van “open” holle ruimtes om
condensvorming te voorkomen en binnen-
dringend water af te voeren, waardoor roest
van binnenuit wordt voorkomen.
CARROSSERIEGARANTIE
Bij de Alfa 147is de carrosserie tegen
doorroesten van alle originele componenten
van de carrosserie en van alle dragende delen
gegarandeerd. Voor de specifieke voorwaar-
den van deze garantie wordt verwezen naar
de “Service- en garantiehandleiding”.
234-257 Alfa147 Q2 NL 05-06-2008 15:37 Pagina 254

ONDERHOUD VAN DE AUTO
255
Schoonmaakmiddelen
verontreinigen het water.
Daarom moet de motor-
ruimte bij voorkeur wor-
den uitgespoten op een plaats
waar het afvalwater direct
wordt opgevangen en gezuiverd.

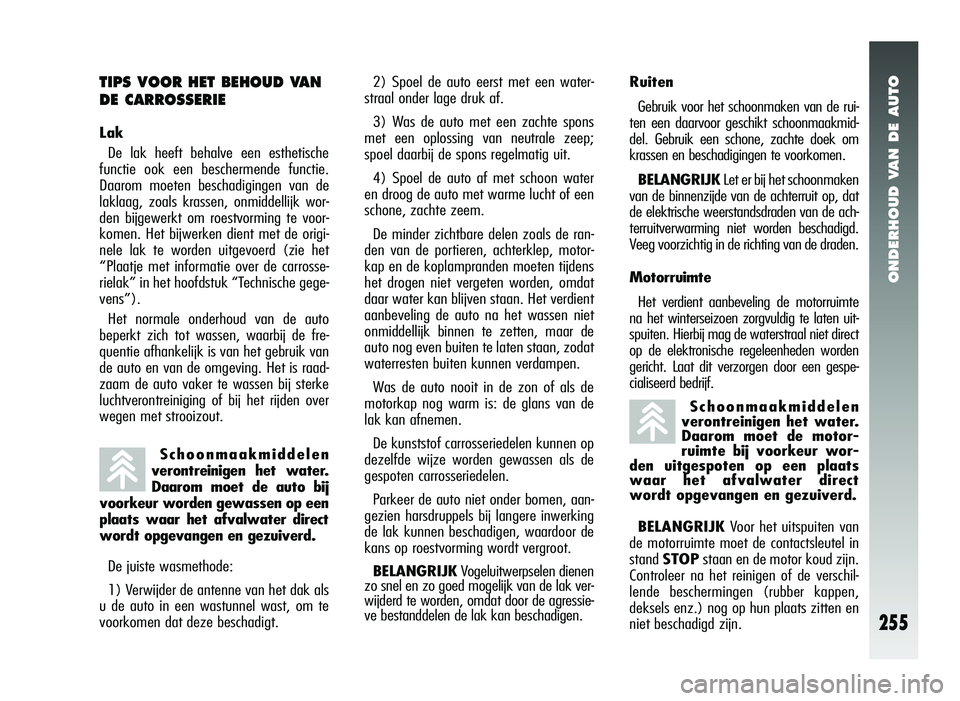

TIPS VOOR HET BEHOUD VAN
DE CARROSSERIE
Lak
De lak heeft behalve een esthetische
functie ook een beschermende functie.
Daarom moeten beschadigingen van de
laklaag, zoals krassen, onmiddellijk wor-
den bijgewerkt om roestvorming te voor-
komen. Het bijwerken dient met de origi-
nele lak te worden uitgevoerd (zie het
“Plaatje met informatie over de carrosse-
rielak” in het hoofdstuk “Technische gege-
vens”).
Het normale onderhoud van de auto
beperkt zich tot wassen, waarbij de fre-
quentie afhankelijk is van het gebruik van
de auto en van de omgeving. Het is raad-
zaam de auto vaker te wassen bij sterke
luchtverontreiniging of bij het rijden over
wegen met strooizout. Ruiten
Gebruik voor het schoonmaken van de rui-
ten een daarvoor geschikt schoonmaakmid-
del. Gebruik een schone, zachte doek om
krassen en beschadigingen te voorkomen.
BELANGRIJK Let er bij het schoonmaken
van de binnenzijde van de achterruit op, dat
de elektrische weerstandsdraden van de ach-
terruitverwarming niet worden beschadigd.
Veeg voorzichtig in de richting van de draden.
Motorruimte
Het verdient aanbeveling de motorruimte
na het winterseizoen zorgvuldig te laten uit-
spuiten. Hierbij mag de waterstraal niet direct
op de elektronische regeleenheden worden
gericht. Laat dit verzorgen door een gespe-
cialiseerd bedrijf.
Schoonmaakmiddelen
verontreinigen het water.
Daarom moet de auto bij
voorkeur worden gewassen op een
plaats waar het afvalwater direct
wordt opgevangen en gezuiverd.
2) Spoel de auto eerst met een water-
straal onder lage druk af.
3) Was de auto met een zachte spons
met een oplossing van neutrale zeep;
spoel daarbij de spons regelmatig uit.
4) Spoel de auto af met schoon water
en droog de auto met warme lucht of een
schone, zachte zeem.
De minder zichtbare delen zoals de ran-
den van de portieren, achterklep, motor-
kap en de koplampranden moeten tijdens
het drogen niet vergeten worden, omdat
daar water kan blijven staan. Het verdient
aanbeveling de auto na het wassen niet
onmiddellijk binnen te zetten, maar de
auto nog even buiten te laten staan, zodat
waterresten buiten kunnen verdampen.
Was de auto nooit in de zon of als de
motorkap nog warm is: de glans van de
lak kan afnemen.
De kunststof carrosseriedelen kunnen op
dezelfde wijze worden gewassen als de
gespoten carrosseriedelen.
Parkeer de auto niet onder bomen, aan-
gezien harsdruppels bij langere inwerking
de lak kunnen beschadigen, waardoor de
kans op roestvorming wordt vergroot.
BELANGRIJK Vogeluitwerpselen dienen
zo snel en zo goed mogelijk van de lak ver-
wijderd te worden, omdat door de agressie-
ve bestanddelen de lak kan beschadigen.
De juiste wasmethode:
1) Verwijder de antenne van het dak als
u de auto in een wastunnel wast, om te
voorkomen dat deze beschadigt. BELANGRIJK
Voor het uitspuiten van
de motorruimte moet de contactsleutel in
stand STOP staan en de motor koud zijn.
Controleer na het reinigen of de verschil-
lende beschermingen (rubber kappen,
deksels enz.) nog op hun plaats zitten en
niet beschadigd zijn.
234-257 Alfa147 Q2 NL 05-06-2008 15:37 Pagina 255

ONDERHOUD VAN DE AUTO
256
INTERIEUR
Controleer af en toe of er onder de vloer-
bedekking geen water is blijven staan
(dooiwater van sneeuwresten aan schoe-
nen, lekkende paraplu’s enz.), waardoor
roestvorming op de bodem veroorzaakt
zou kunnen worden.
STOELEN EN STOFFEN BEKLE-
DING SCHOONMAKEN
– Verwijder stof met een zachte borstel
of een stofzuiger. Voor een nog betere rei-
niging van de stoffen bekleding raden wij
u aan de borstel vochtig te maken.
– Reinig de zittingen met een vochtige
spons en een oplossing van neutrale zeep.
MET LEER BEKLEDE STOELEN
SCHOONMAKEN
– Verwijder droog vuil met een zeem-
leer of een iets vochtige doek, zonder
hard te drukken.
– Dep een vochtige vlek of vet met een
droge en absorberende doek en wrijf daar-
bij niet. Behandel de plek vervolgens met
een doek of zeem bevochtigd met water
en een neutrale zeep. Als de vlek nog niet
verwijderd is, behandel de vlek dan met
een speciaal schoonmaakmiddel, waarbij
de instructies op de verpakking strikt moe-
ten worden opgevolgd.
BELANGRIJK Gebruik nooit alcohol.
Controleer bovendien of de gebruikte
schoonmaakmiddelen geen alcohol of
daarvan afgeleide producten bevatten,
ook niet in geringe hoeveelheden.
Gebruik nooit ontvlamba-
re producten zoals petro-
leum of wasbenzine voor het rei- nigen van de interieurdelen vande auto. De elektrostatischelading die tijdens het reinigendoor het wrijven ontstaat, kanbrand veroorzaken.
ATTENTIE
De stoffen bekleding van
uw auto is langdurig
bestand tegen slijtage die
ontstaat bij een normaal gebruik
van de auto. Hevig en/of langdu-
rig wrijven met kledingaccessoi-
res zoals metalen gespen, sier-
knopen en klittenbandsluitingen,
moet echter absoluut worden
vermeden omdat hierdoor grote
druk ontstaat op een bepaalde
plek op de bekleding, waardoor
deze plek kan slijten en de bekle-
ding beschadigd wordt.
234-257 Alfa147 Q2 NL 05-06-2008 15:37 Pagina 256

ONDERHOUD VAN DE AUTO
257
Bewaar nooit spuitbussenin de auto. Ontploffings-
gevaar. Spuitbussen mogen niet worden blootgesteld aan tempe-raturen boven 50°C. In de zomerkan de temperatuur in het interi-eur ver boven deze waarde oplo-pen.
ATTENTIE

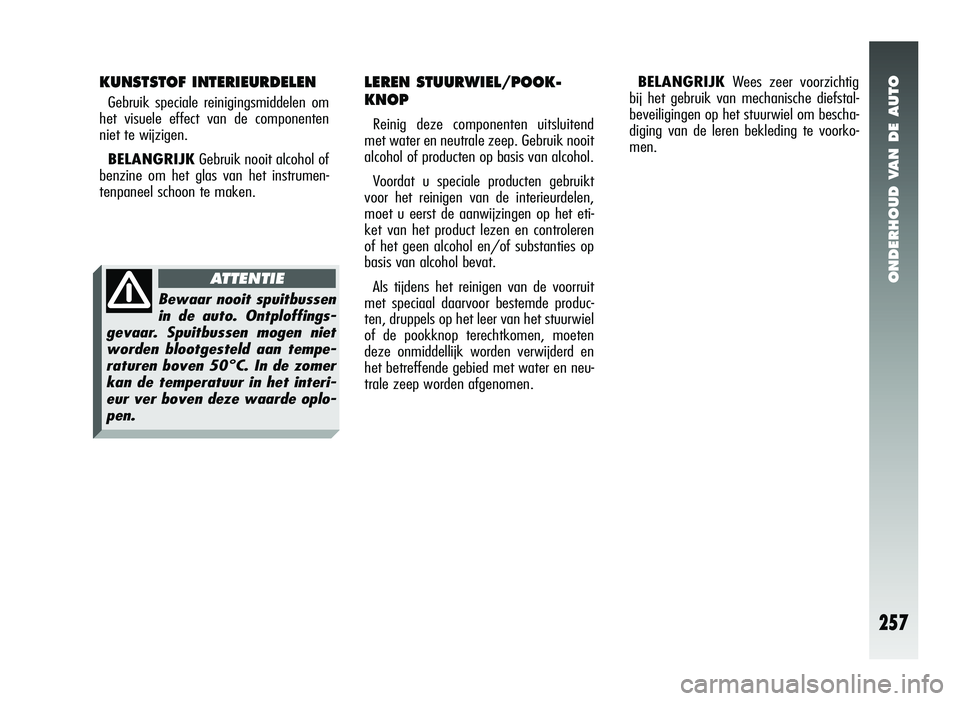

LEREN STUURWIEL/POOK-
KNOP
Reinig deze componenten uitsluitend
met water en neutrale zeep. Gebruik nooit
alcohol of producten op basis van alcohol.
Voordat u speciale producten gebruikt
voor het reinigen van de interieurdelen,
moet u eerst de aanwijzingen op het eti-
ket van het product lezen en controleren
of het geen alcohol en/of substanties op
basis van alcohol bevat.
Als tijdens het reinigen van de voorruit
met speciaal daarvoor bestemde produc-
ten, druppels op het leer van het stuurwiel
of de pookknop terechtkomen, moeten
deze onmiddellijk worden verwijderd en
het betreffende gebied met water en neu-
trale zeep worden afgenomen.
KUNSTSTOF INTERIEURDELEN
Gebruik speciale reinigingsmiddelen om
het visuele effect van de componenten
niet te wijzigen.
BELANGRIJK Gebruik nooit alcohol of
benzine om het glas van het instrumen-
tenpaneel schoon te maken. BELANGRIJK
Wees zeer voorzichtig
bij het gebruik van mechanische diefstal-
beveiligingen op het stuurwiel om bescha-
diging van de leren bekleding te voorko-
men.
234-257 Alfa147 Q2 NL 05-06-2008 15:37 Pagina 257

TECHNISCHE GEGEVENS
258
TYPEPLAATJE MET
IDENTIFICATIEGEGEVENS
Het plaatje (fig. 2) is op de front-
traverse van de motorruimte aangebracht.
Het typeplaatje bevat de volgende gege-
vens:
(A) Nummer nationale typegoedkeuring
(B) Chassisnummer
( C ) Maximaal toelaatbare gewichten
volgens de nationale wetgeving
( D ) Voertuigtype en eventuele aanvul-
lende gegevens
( E ) Correctiewaarde voor de uitlaat-
rookgasmeting (JTD
M-uitvoeringen)
( F ) Ingeslagen fabrikantnaam.
CHASSISNUMMER
Het chassisnummer is ingeslagen in de
motorruimte, naast de bovenste schok-
demperbevestiging rechts ( fig. 3) en
bevat de volgende gegevens:
– Identificatiecode van het autotype:
ZAR 937000
– Chassisnummer.
IDENTIFICATIE-
GEGEVENS
W ij raden u aan nota te nemen van de
identificatiegegevens. De identificatie-
gegevens zijn ingeslagen of aangebracht
op plaatjes. De gegevens zijn op de vol-
gende plaatsen aangebracht ( fig. 1):
1 -Typeplaatje met identificatie-
gegevens
2 -Chassisnummer
3 -Plaatje met informatie over de car-
rosserielak
4 -M otornummer.
T T
T
T
E
E
E
E
C
C
C
C
H
H
H
H
N
N
N
N
I
I
I
I
S
S
S
S
C
C
C
C
H
H
H
H
E
E
E
E




G
G
G
G
E
E
E
E
G
G
G
G
E
E
E
E
V
V
V
V
E
E
E
E
N
N
N
N
S
S
S
S
fig. 1
A0A1090m
fig. 2
A0A0246m
fig. 3
A0A0247m
258-273 Alfa 147 Q2 NL 06-11-2006 14:21 Pagina 258
