NOODGEVALLEN
219

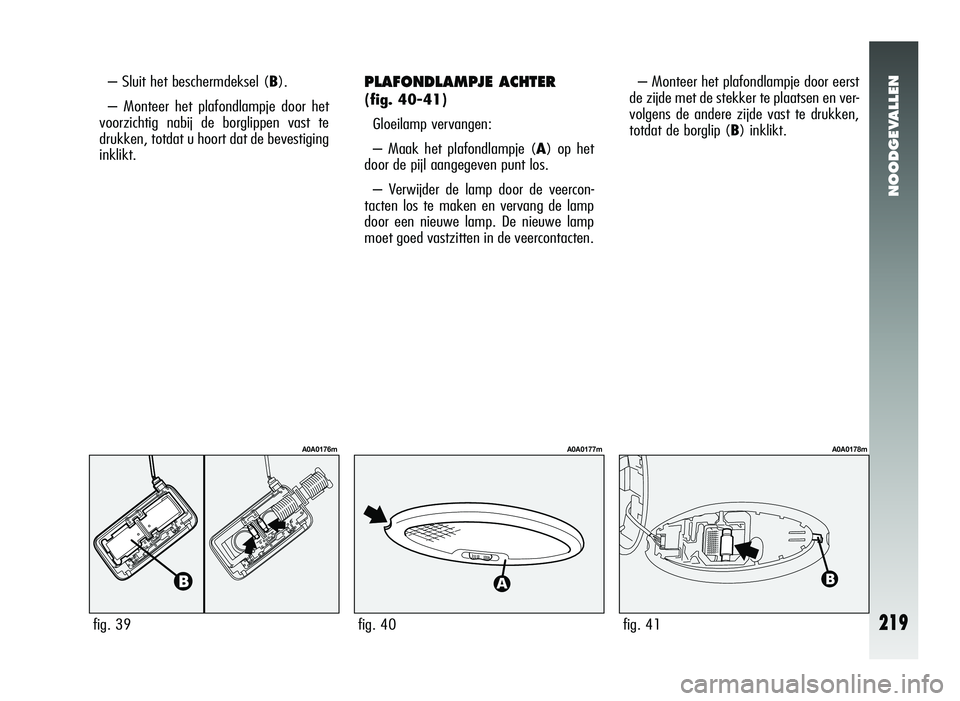

PLAFONDLAMPJE ACHTER
(fig. 40-41)Gloeilamp vervangen:
– Maak het plafondlampje ( A) op het
door de pijl aangegeven punt los.
– Verwijder de lamp door de veercon-
tacten los te maken en vervang de lamp
door een nieuwe lamp. De nieuwe lamp
moet goed vastzitten in de veercontacten. – Monteer het plafondlampje door eerst
de zijde met de stekker te plaatsen en ver-
volgens de andere zijde vast te drukken,
totdat de borglip ( B) inklikt.
fig. 40
A0A0177m
fig. 41
A0A0178m
– Sluit het beschermdeksel ( B).
– Monteer het plafondlampje door het
voorzichtig nabij de borglippen vast te
drukken, totdat u hoort dat de bevestiging
inklikt.
fig. 39
A0A0176m
197-233 Alfa147 Q2 NL 06-11-2006 14:09 Pagina 219

NOODGEVALLEN
220

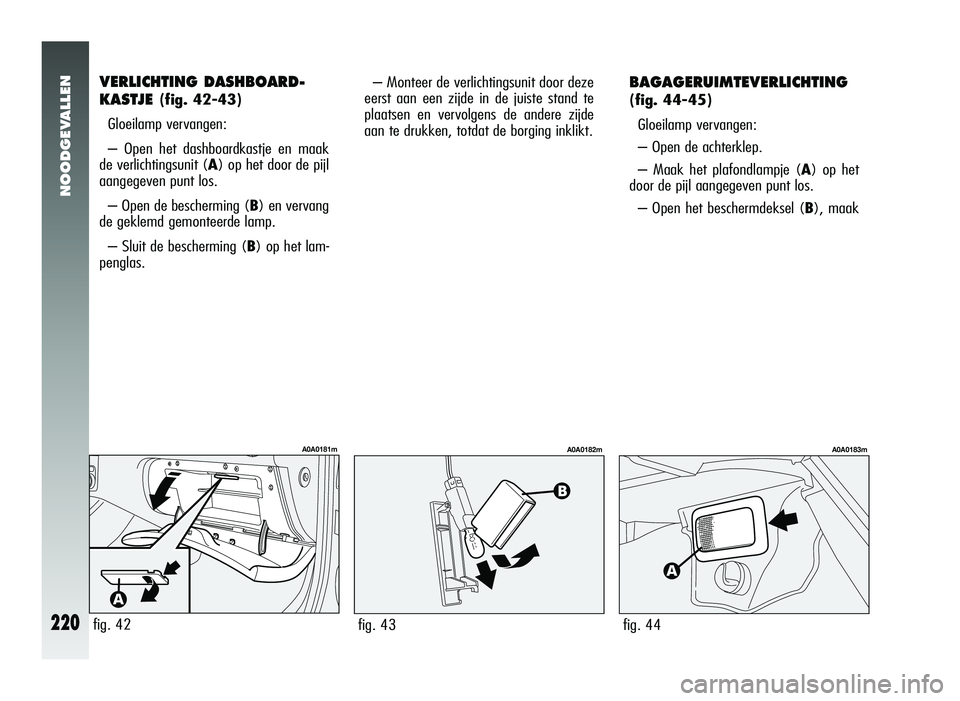

VERLICHTING DASHBOARD-
KASTJE
(fig. 42-43)
Gloeilamp vervangen:
– Open het dashboardkastje en maak
de verlichtingsunit ( A) op het door de pijl
aangegeven punt los.
– Open de bescherming (B) en vervang
de geklemd gemonteerde lamp.
– Sluit de bescherming ( B) op het lam-
penglas.
fig. 42
A0A0181m
BAGAGERUIMTEVERLICHTING
(fig. 44-45)
Gloeilamp vervangen:
– Open de achterklep.
– Maak het plafondlampje ( A) op het
door de pijl aangegeven punt los.
– Open het beschermdeksel ( B), maak
– Monteer de verlichtingsunit door deze
eerst aan een zijde in de juiste stand te
plaatsen en vervolgens de andere zijde
aan te drukken, totdat de borging inklikt.
fig. 43
A0A0182m
fig. 44
A0A0183m
197-233 Alfa147 Q2 NL 06-11-2006 14:09 Pagina 220

NOODGEVALLEN
221

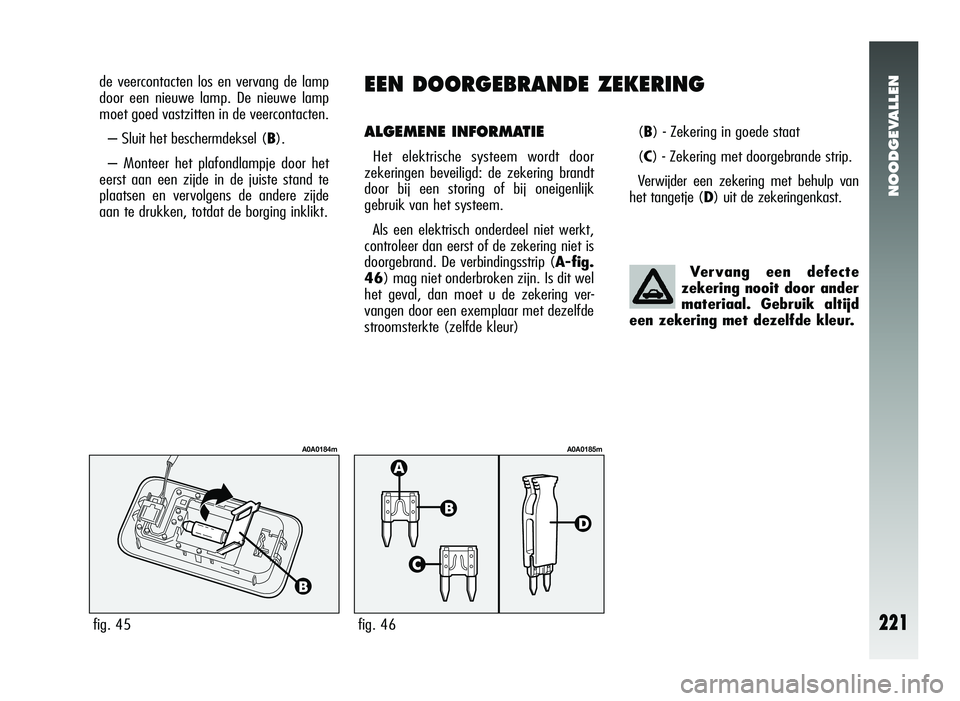

EEN DOORGEBRANDE ZEKERING
ALGEMENE INFORMATIE
Het elektrische systeem wordt door
zekeringen beveiligd: de zekering brandt
door bij een storing of bij oneigenlijk
gebruik van het systeem.
Als een elektrisch onderdeel niet werkt,
controleer dan eerst of de zekering niet is
doorgebrand. De verbindingsstrip ( A-fig.
46) mag niet onderbroken zijn. Is dit wel
het geval, dan moet u de zekering ver-
vangen door een exemplaar met dezelfde
stroomsterkte (zelfde kleur) (B) - Zekering in goede staat
(C) - Zekering met doorgebrande strip.
Ver
wijder een zekering met behulp van
het tangetje (D ) uit de zekeringenkast.
fig. 46
A0A0185m
Vervang een defecte
zekering nooit door ander
materiaal. Gebruik altijd
een zekering met dezelfde kleur.
de veercontacten los en vervang de lamp
door een nieuwe lamp. De nieuwe lamp
moet goed vastzitten in de veercontacten.
– Sluit het beschermdeksel (B ).
– Monteer het plafondlampje door het
eerst aan een zijde in de juiste stand te
plaatsen en vervolgens de andere zijde
aan te drukken, totdat de borging inklikt.
fig. 45
A0A0184m
197-233 Alfa147 Q2 NL 06-11-2006 14:09 Pagina 221

NOODGEVALLEN
222
Vervang een zekering
nooit door een zekering
met een hogere stroomsterkte
(ampère); BRANDGEVAAR.
A TTENTIE
Als een hoofdzekering
(MAXI-FUSE of MEGA-
FUSE) doorbrandt, voer dan geen
enkele reparatie uit maar wendt
u tot de Alfa Romeo-dealer.
A TTENTIE
Controleer, voordat u een
zekering vervangt, of de
contactsleutel uit het contactslot
is genomen en alle stroomgebrui-
kers uit staan en/of zijn uitge-
schakeld.
AT T ENTIE
Als de zekering opnieuw
doorbrandt, wendt u dan
tot de Alfa Romeo-dealer.
AT T ENTIE
De zekeringen van de Alfa 147
bevinden zich in drie zekeringenkasten op
resp. het dashboard, de pluspool van de
accu en naast de accu.
De zekeringen in de zekeringenkast op
het dashboard zijn bereikbaar nadat de
twee borgingen ( A-fig. 47) zijn losge-
draaid en de klep (B) is verwijderd.
De zekeringen in het zekeringenkastje
op de pluspool van de accu zijn bereikbaar
nadat het beschermdeksel is verwijderd,
waarbij de ontgrendellippen (voorzijde)
moeten worden ingedrukt.
fig. 47
A0A1082m
197-233 Alfa147 Q2 NL 06-11-2006 14:09 Pagina 222

NOODGEVALLEN
223

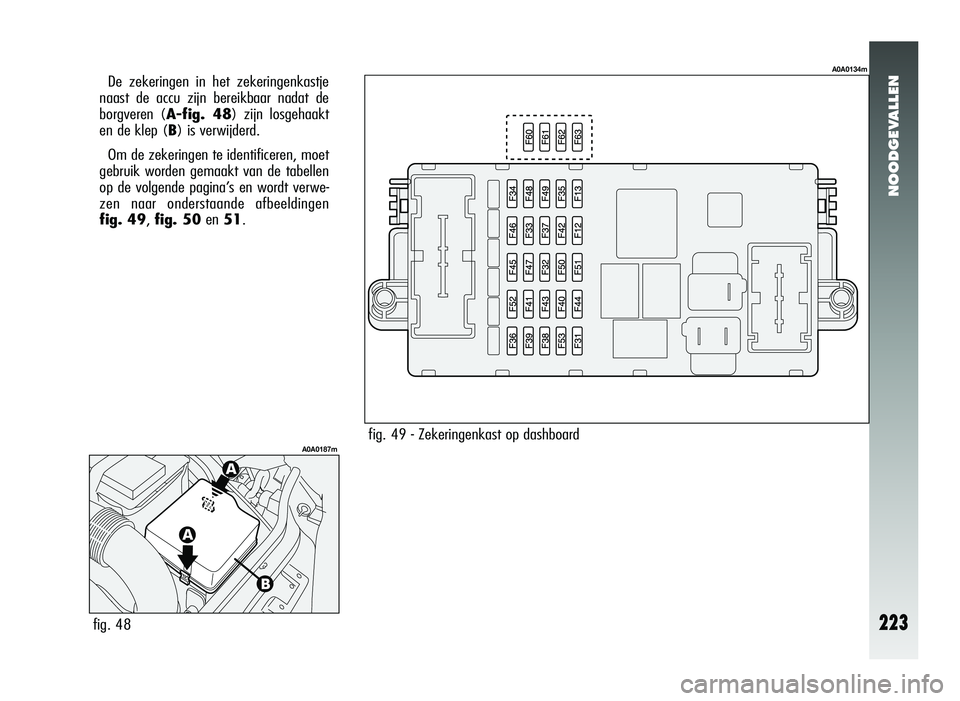

De zekeringen in het zekeringenkastje
naast de accu zijn bereikbaar nadat de
borgveren (A-fig. 48) zijn losgehaakt
en de klep (B) is verwijderd.
Om de zekeringen te identificeren, moet
gebruik worden gemaakt van de tabellen
op de volgende pagina’s en wordt verwe-
zen naar onderstaande afbeeldingen
fig. 49, fig. 50en 51.
fig. 48
A0A0187mfig. 49 - Zekeringenkast op dashboard
A0A0134m
197-233 Alfa147 Q2 NL 06-11-2006 14:09 Pagina 223

NOODGEVALLEN
224

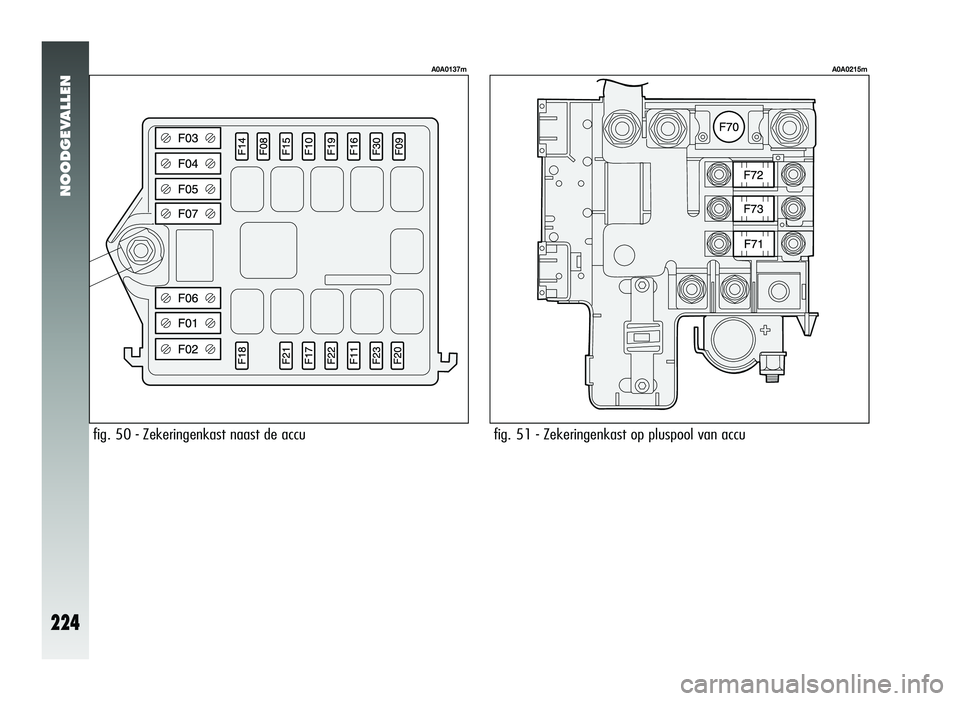

fig. 50 - Zekeringenkast naast de accu
A0A0137m
fig. 51 - Zekeringenkast op pluspool van accu
A0A0215m
197-233 Alfa147 Q2 NL 06-11-2006 14:09 Pagina 224

NOODGEVALLEN
225
30
30
10
7,5 15
7,5
7,5
F03 (MAXI-FUSE)
F73 (MAXI-FUSE)
F13
F31
F39
F19
F31
VERBRUIKERS FIGUURZEKERING AMPÈRE
Waarschuwingsknipperlichten
Dimlicht rechts
Dimlicht links
Grootlicht rechts
Grootlicht links
Mistlampen voor
Remlichten
Achteruitrijlichten
+30 richtingaanwijzers 10
10
10
10
10
15
10
7,5 10
F53
F12
F13
F14
F15
F30
F37
F35
F53
VERLICHTING
FIGUURZEKERING AMPÈRE
ZEKERINGENTABEL
Pomp Selespeed versnellingsbak
Hulpverwarming
Koplampverstelling
Airconditioning
Airconditioning
Aircocompressor
Spoel relais verwarming
BELANGRIJKLet altijd zorgvuldig op de stroomsterkte (ampère) van de zekeringe\
n: raadpleeg bij twijfel de Alfa Romeo-dealer. 49
49
49
50
50
50
49
49
49
50
51
49
49
49
50
49
197-233 Alfa147 Q2 NL 06-11-2006 14:09 Pagina 225

NOODGEVALLEN
226
15
15
7,5 15
15
15
20
20
30
30
20
15
7,5
7,5 20
20
15
7,5 15
7,5
F32
F32
F51
F39
F39
F52
F33
F34
F40
F43
F44
F45
F41
F35
F38
F09
F39
F17
F11
F49

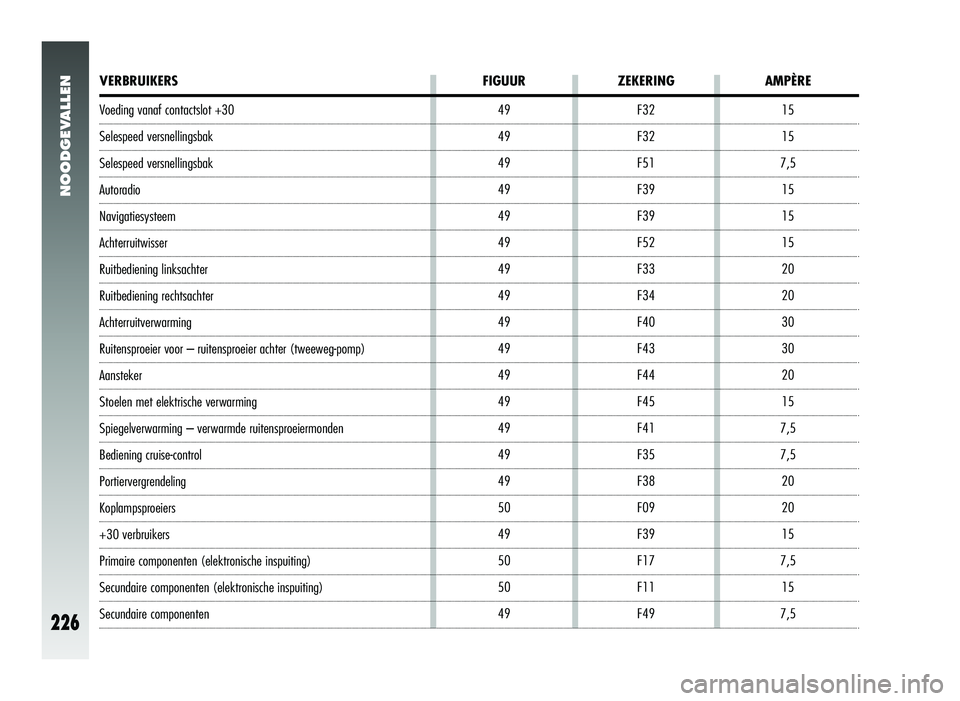

VERBRUIKERS
FIGUURZEKERING AMPÈRE
Voeding vanaf contactslot +30
Selespeed versnellingsbak
Selespeed versnellingsbak
Autoradio
Navigatiesysteem
Achterruitwisser
Ruitbediening linksachter
Ruitbediening rechtsachter
Achterruitverwarming
Ruitensproeier voor – ruitensproeier achter (tweeweg-pomp)
Aansteker
Stoelen met elektrische verwarming
Spiegelverwarming – verwarmde ruitensproeiermonden
Bediening cruise-control
Portiervergrendeling
Koplampsproeiers
+30 verbruikers
Primaire componenten (elektronische inspuiting)
Secundaire componenten (elektronische inspuiting)
Secundaire componenten 49
49
49
49
49
49
49
49
49
49
49
49
49
49
49
50
49
50
50
49
197-233 Alfa147 Q2 NL 06-11-2006 14:09 Pagina 226

NOODGEVALLEN
227
Bewegingssensoren
VDC-sensor
Stuurhoeksensor
Diagnosestekker EOBD
Inbouwvoorbereiding mobiele telefoon
Voeding regeleenheid bestuurdersportier
Voeding regeleenheid passagiersportier
Ve rlichting bedieningsorganen
Verlichting bedieningsorganen klimaatregeling
Instrumentenpaneel
Instrumentenpaneel
Regeleenheid bestuurdersportier
ABS-regeleenheid
ABS-regeleenheid
Zekeringenkast op dashboard
Regeleenheid bagageruimte
Regeleenheid airbag
Regeleenheid motormanagementsysteem +30
Zekeringenkast motorruimte (benzine-uitvoeringen)
Regeleenheid dashboard
Regeleenheid eventuele aanhanger 15
7,5
7,5 15
15
20
20
7,5
7,5 10
10
15
7,5 50
50
15
7,5
7,5
125 70
10
F39
F42
F42
F39
F39
F47
F48
F49
F35
F37
F53
F39
F42
F04 (MAXI-FUSE)
F02 (MAXI-FUSE) F39
F50
F18
F70 (MEGA-FUSE) F71 (MAXI-FUSE) F36
49
49
49
49
49
49
49
49
49
49
49
49
49
50
50
49
49
50
51
51
49
VERBRUIKERS
FIGUURZEKERING AMPÈRE
197-233 Alfa147 Q2 NL 06-11-2006 14:09 Pagina 227

NOODGEVALLEN
228
40
30
50
15
15
15
15
25
7,5 15
15
20
15
30
30
50
20
150 40
60
20
F05 (MAXI-FUSE)
F06 (MAXI-FUSE)
F07 (MAXI-FUSE)
F10
F21
F22
F21
F60 (*) F16
F61 (*)
F62 (*)
F63 (*) F46
F08
F72 (MAXI-FUSE)
F01 (MAXI-FUSE) F20
F70 (MEGA-FUSE) F06 (MAXI-FUSE)
F07 (MAXI-FUSE) F22
50
50
50
50
50
50
50
49
50
49
49
49
49
50
51
50
50
51
50
50
50
VERBRUIKERS
FIGUURZEKERING AMPÈRE
(*) Zekering achter de regeleenheid op het dashboard op een beugel.
Aanjager
Elektroventilateur (eerste snelheid - benzine-uitvoeringen)
Elektroventilateur (tweede snelheid - benzine-uitvoeringen)
Claxon
Brandstofpomp
Inspuitventielen (benzine-uitvoeringen)
Bobines
Achterklepontgrendeling
Elektronische inspuiting
Bose-systeem
Bose-systeem
Opendak
Opendak
Hulpverwarming
Start-/contactslot
Voorgloei-installatie (dieseluitvoeringen)
Ver warmd brandstoffilter (dieseluitvoeringen)
Zekeringenkast motorruimte (dieseluitvoeringen)
Elektroventilateur (eerste snelheid - dieseluitvoeringen)
Elektroventilateur (tweede snelheid - dieseluitvoeringen)
Inspuitventielen (benzine-uitvoeringen)
