TECHNISCHE GEGEVENS
259

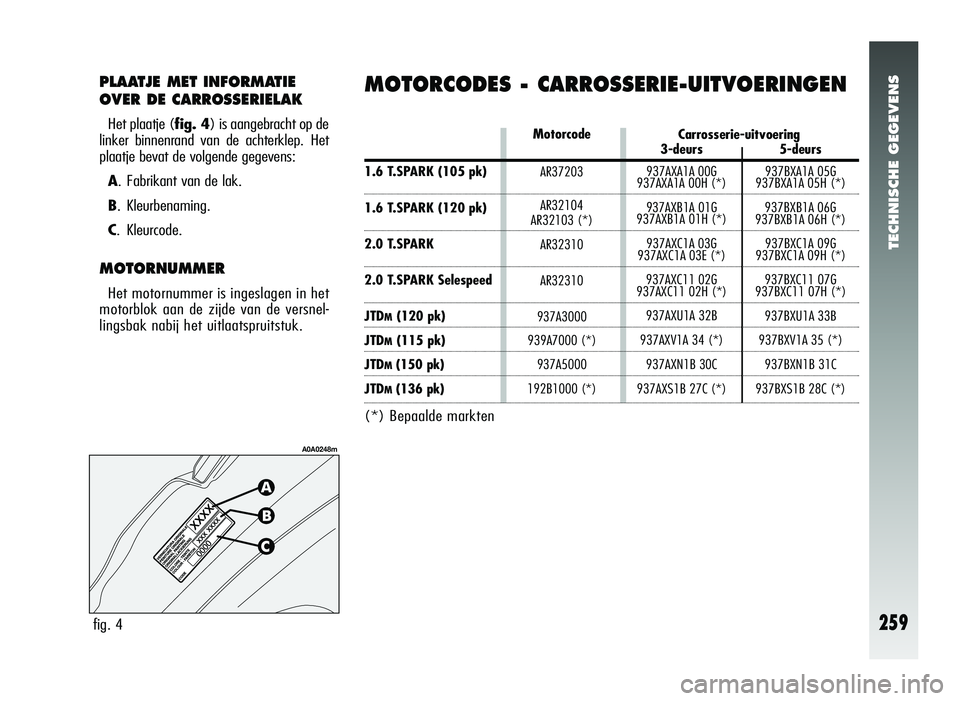

PLAATJE MET INFORMATIE
OVER DE CARROSSERIELAK
Het plaatje (fig. 4) is aangebracht op de
linker binnenrand van de achterklep. Het
plaatje bevat de volgende gegevens:
A .Fabrikant van de lak.
B . Kleurbenaming.
C . Kleurcode.
MOTORNUMMER
Het motornummer is ingeslagen in het
motorblok aan de zijde van de versnel-
lingsbak nabij het uitlaatspruitstuk.
MOTORCODES - CARROSSERIE-UITVOERINGEN
fig. 4
A0A0248m
Carrosserie-uitvoering
1.6 T.SPARK (105 pk)
1.6 T.SPARK (120 pk)
2.0 T.SPARK
2.0 T.SPARK Selespeed
JTDM(120 pk)
JTDM(115 pk)
JTDM(150 pk)
JTDM(136 pk)
(*) Bepaalde markten
3-deurs
937AXA1A 00G
937AXA1A 00H (*)
937AXB1A 01G
937AXB1A 01H (*)
937AXC1A 03G
937AXC1A 03E (*)
937AXC11 02G
937AXC11 02H (*)
937AXU1A 32B
937AXV1A 34 (*) 937AXN1B 30C
937AXS1B 27C (*) 5-deurs
937BXA1A 05G
937BXA1A 05H (*)
937BXB1A 06G
937BXB1A 06H (*)
937BXC1A 09G
937BXC1A 09H (*)
937BXC11 07G
937BXC11 07H (*)
937BXU1A 33B
937BXV1A 35 (*) 937BXN1B 31C
937BXS1B 28C (*)
Motorcode
AR37203
AR32104
AR32103 (*)
AR32310
AR32310
937A3000
939A7000 (*)
937A5000
192B1000 (*)
258-273 Alfa 147 Q2 NL 06-11-2006 14:21 Pagina 259

TECHNISCHE GEGEVENS
260
MOTOR1.6 T.SPARK (105 pk)
AR37203
Otto
4 in lijn
82 x 75,65 159810,3
77
105
5600
140
14,3
4200
NGK BKUR6ETB (midden)
NGK CR7EKC (zijkant)
Loodvrije benzi- ne
95 RON (speci- ficatie EN228)
1.6 T.SPARK (120 pk)
AR32104
Otto
4 in lijn
82 x 75,65 159810,3
88
120
6200
146
14,9
4200
NGK BKR6EKPA (midden)
NGK PMR7A (zijkant)
Loodvrije ben- zine
95 RON
(specificatie EN228)
2.0 T.SPARK
AR32310
Otto
4 in lijn
83 x 91 197010,0
110
150
6300
181
18,5
3800
NGK
BKR6EKPA (midden)
NGK PMR7A (zijkant)
Loodvrije ben- zine
95 RON
(specificatie EN228)
JTDM(120 pk)
937A3000
Diesel
4 in lijn
82 x 90,4 191018
88
120
4000
280
28,5
2000
–
Diesel voor
motorvoertui- gen
(specificatie EN590)
JTDM(150CV)
937A5000
Diesel
4 in lijn
82 x 90,4 191017,5
110
150
4000
30531
2000
–
Diesel voor
motorvoertui- gen
(specificatie EN590)
JTDM(115CV) (**)
939A7000
Diesel
4 in lijn
82 x 90,4 191018
85
115
4000
280
28,5
2000
–
Diesel voor
motorvoertui- gen
(specificatie EN590)
JTDM(136CV) (**)
192B1000
Diesel
4 in lijn
82 x 90,4 191017,5
100
136
4000
30531
2000
–
Diesel voor
motorvoertui- gen
(specificatie EN590)
(*) Elke cilinder heeft twee bougies; een van elk type (**) Uitvoering voor bepaalde markten
W endt u voor het vervangen van de bougies tot de Alfa Romeo-dealer.
Typecode
Cyclus
Aantal en opstelling cilinders
Boring en slag mm
Cilinderinhoud cm3
Compressieverhouding
Maximum vermogen (EU):
kWpk
bijbehorend toerental min-1
Maximum koppel (EU): Nm
kgm
bijbehorend toerental min-1
Bougies (*)
Brandstof
258-273 Alfa 147 Q2 NL 06-11-2006 14:21 Pagina 260

TECHNISCHE GEGEVENS
261
BRANDSTOFSYSTEEM
JTDM(136 pk - 150 pk)
Met zes gesynchroniseerde
versnellingen vooruit en een gesynchroniseerde achteruit
Enkelvoudige droge plaat met hydraulische bediening
Voor
TRANSMISSIE
Versnellingsbak
Koppeling
Aandrijving
Modificaties of reparaties aan het brandstofsysteem die niet correct wor\
den uit-
gevoerd en waarbij geen rekening wordt gehouden met de technischespecifi\
ca-
ties van het systeem, kunnen storingen in de werking en zelfs brandveroo\
rzaken.AT TENTIE
Inspuiting
2.0 T.SPARK
Elektronische multipoint inspui-
ting
2.0 T.SPARK Selespeed
2.0 T.SPARK Easy Speed
Elektronisch bediend met vijf ver-
snellingen vooruit en een versnel- ling achteruit
Enkelvoudige droge plaat met elektrohydraulische bediening
Voor
1.6 T.SPARK (105 pk)
Elektronische multipoint inspui-
ting
1.6 T.SPARK (120 pk)
Elektronische multipoint inspui-ting
JTDM(120 pk)
JTDM(136 pk-150 pk)
Directe Multijet inspuiting met turbodrukvulling
1.6 T.SPARK (105 pk-120 pk) 2.0 T.SPARK
Vijf gesynchroniseerde versnellin-
gen vooruit en een versnelling ach- teruit
Enkelvoudige droge plaat met hydraulische bediening
Voor
JTDM(120 pk)
Met vijf gesynchroniseerde versnel-
lingen vooruit en een gesynchro- niseerde versnelling achteruit
Enkelvoudige droge plaat met hydraulische bediening
Voor
VOORWIELAANDRIJVING MET ZELFSPERREND DIFFERENTIEEL
(optional voor bepaalde uitvoeringen/markten)
De specificaties van de Alfa Q2garanderen nog betere rij-eigenschappen onder alle omstandigheden. De vo\
orwielaandrijving beschikt over een mechanisch
zelfsperrend voordifferentieel LSD (Limited Slip Differential). De verdeling v\
an het koppel over het rechter en linker wiel wordt gemoduleerd
in relatie tot de wrijving in het TORSEN B voordifferentieel. De mechanische modulatie is continu en traploos, waar\
door de tractie onder alle rij-omstandig-
heden verbetert en een uitstekende wendbaarheid en stabiliteit wordt gegarandeerd zonder concessies aan het rijcomf\
ort. Door dit type differentieel kan ook
onder omstandigheden met weinig grip optimaal gebruik worden gemaakt van de auto: dit ontslaat de bestuurder niet van de v\
erplichting de
normale gedragsregels voor de eigen veiligheid en die van andere weggebruikers te respecteren.
258-273 Alfa 147 Q2 NL 06-11-2006 14:21 Pagina 261

TECHNISCHE GEGEVENS
262
Voetrem:– voor
– achter
Handrem

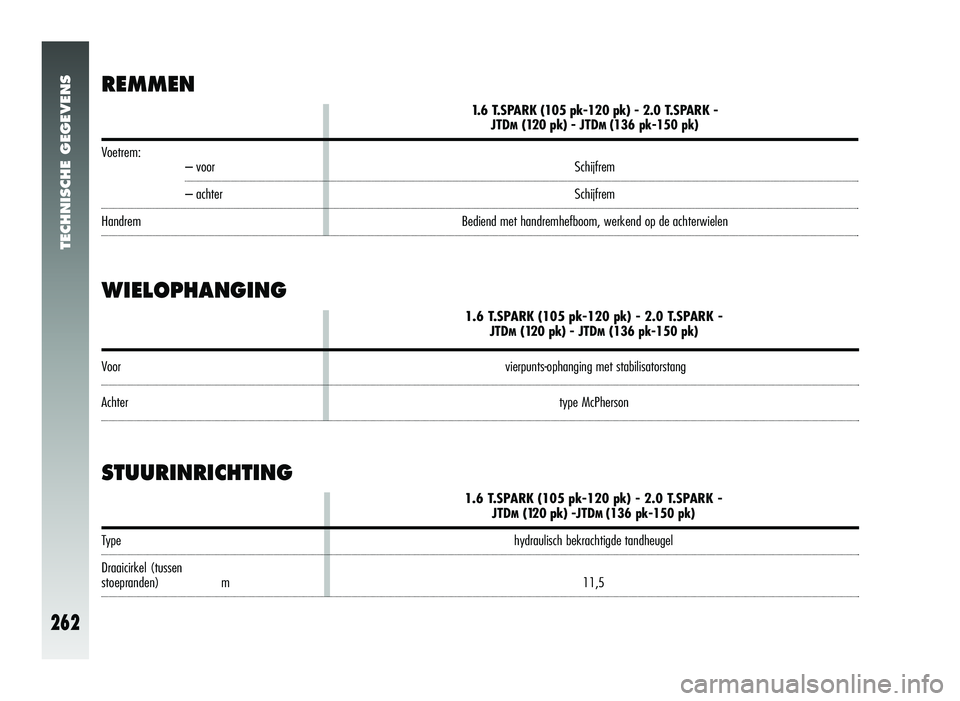

REMMEN
Voor
Achter
Type
Draaicirkel (tussen
stoepranden) m 1.6 T.SPARK (105 pk-120 pk) - 2.0 T.SPARK -
JTDM(120 pk) -JTDM(136 pk-150 pk)
hydraulisch bekrachtigde tandheugel
11,5
WIELOPHANGING
STUURINRICHTING
1.6 T.SPARK (105 pk-120 pk) - 2.0 T.SPARK -JTDM(120 pk) - JTDM(136 pk-150 pk)
Schijfrem
Schijfrem
Bediend met handremhefboom, werkend op de achterwielen
1.6 T.SPARK (105 pk-120 pk) - 2.0 T.SPARK -
JTDM(120 pk) - JTDM(136 pk-150 pk)
vierpunts-ophanging met stabilisatorstang type McPherson
258-273 Alfa 147 Q2 NL 06-11-2006 14:21 Pagina 262

TECHNISCHE GEGEVENS
263

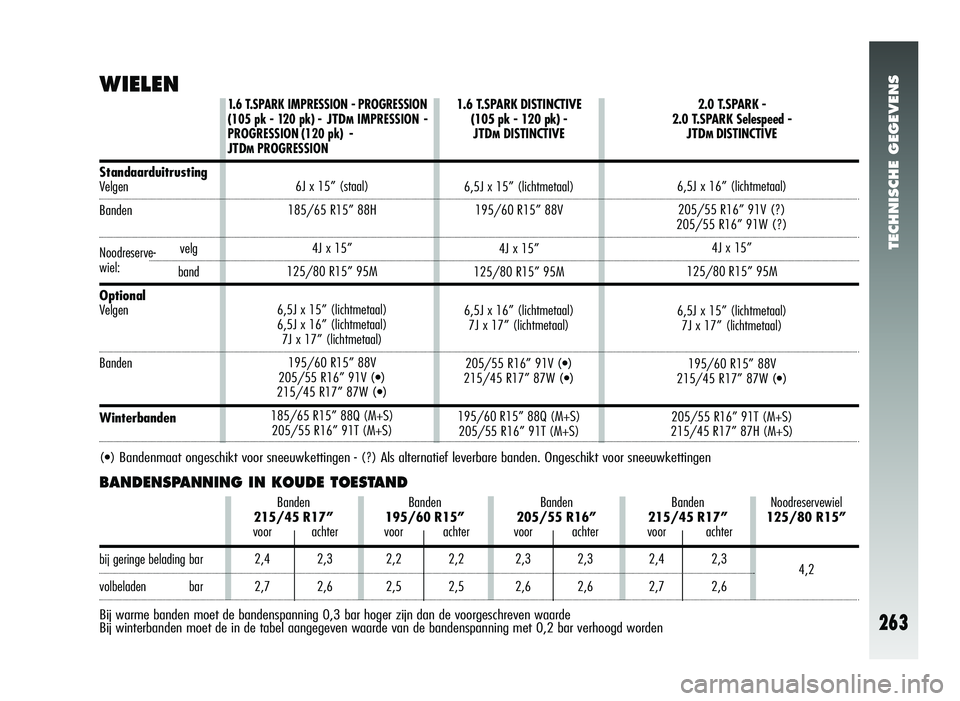

WIELEN
BANDENSPANNING IN KOUDE TOESTAND
1.6 T.SPARK IMPRESSION - PROGRESSION
(105 pk - 120 pk) -JTDMIMPRESSION -
PROGRESSION (120 pk) -
JTDMPROGRESSION
6J x 15” (staal)
185/65 R15” 88H
4J x 15”
125/80 R15” 95M
6,5J x 15” (lichtmetaal)
6,5J x 16” (lichtmetaal) 7J x 17” (lichtmetaal)
195/60 R15” 88V
205/55 R16” 91V
(•)
215/45 R17” 87W (•)
185/65 R15” 88Q (M+S) 205/55 R16” 91T (M+S)
1.6 T.SPARK DISTINCTIVE (105 pk - 120 pk)-JTDMDISTINCTIVE
6,5J x 15” (lichtmetaal)
195/60 R15” 88V
4J x 15”
125/80 R15” 95M
6,5J x 16” (lichtmetaal) 7J x 17” (lichtmetaal)
205/55 R16” 91V
(•)215/45 R17” 87W (•)
195/60 R15” 88Q (M+S) 205/55 R16” 91T (M+S)
Banden
195/60 R15”
voor achter
2,2 2,2
2,5 2,5 Banden
215/45 R17”
voor achter
2,4 2,3
2,7 2,6 Noodreservewiel
125/80 R15”
4,2
Banden
215/45 R17”
voor achter
2,4 2,3
2,7 2,6
(•) Bandenmaat ongeschikt voor sneeuwkettingen - (?) Als alternatief leverbare banden. Ongeschikt voor sneeuwkettingen
Banden
205/55 R16”
voor achter
2,3 2,3
2,6 2,6
bij geringe belading bar
volbeladen bar
Bij warme banden moet de bandenspanning 0,3 bar hoger zijn dan de voorgeschreve\
n waarde
Bij winterbanden moet de in de tabel aangegeven waarde van de bandenspan\
ning met 0,2 bar verhoogd worden
2.0 T.SPARK -
2.0 T.SPARK Selespeed -
JTDMDISTINCTIVE
6,5J x 16” (lichtmetaal)
205/55 R16” 91V
(?)205/55 R16” 91W (?)
4J x 15”
125/80 R15” 95M
6,5J x 15” (lichtmetaal) 7J x 17” (lichtmetaal)
195/60 R15” 88V
215/45 R17” 87W
(•)
205/55 R16” 91T (M+S)
215/45 R17” 87H (M+S)
StandaarduitrustingV elgen
Banden
Noodreserve- velgwiel:
band
Optional
V elgen
Banden
Winterbanden
258-273 Alfa 147 Q2 NL 06-11-2006 14:21 Pagina 263

TECHNISCHE GEGEVENS
264

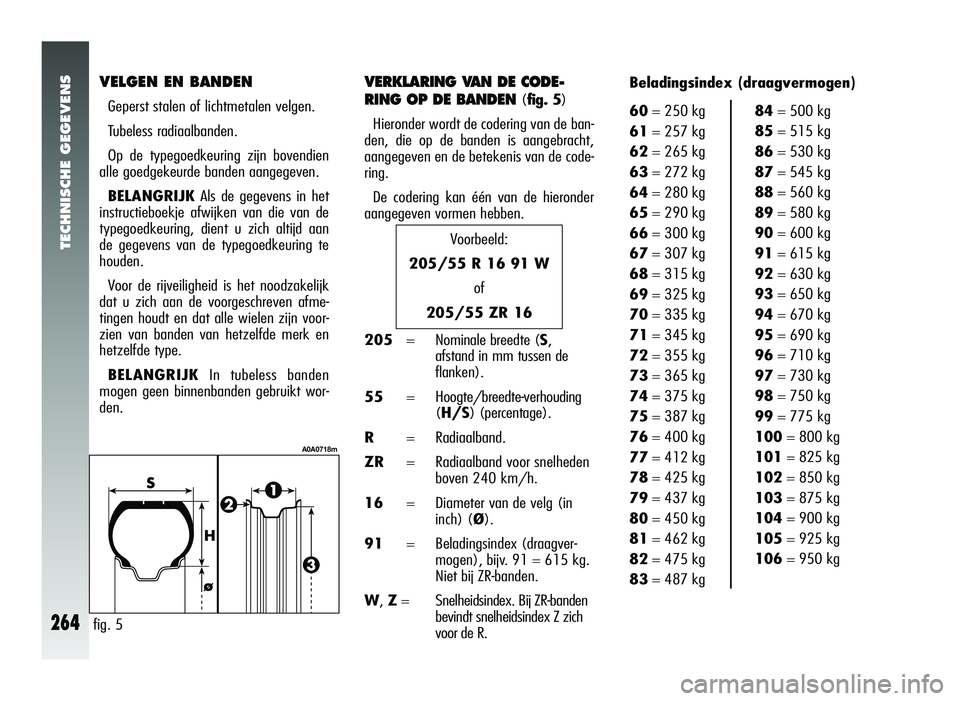

VELGEN EN BANDEN
Geperst stalen of lichtmetalen velgen.
Tubeless radiaalbanden.
Op de typegoedkeuring zijn bovendien
alle goedgekeurde banden aangegeven.
BELANGRIJK Als de gegevens in het
instructieboekje afwijken van die van de
typegoedkeuring, dient u zich altijd aan
de gegevens van de typegoedkeuring te
houden.
Voor de rijveiligheid is het noodzakelijk
dat u zich aan de voorgeschreven afme-
tingen houdt en dat alle wielen zijn voor-
zien van banden van hetzelfde merk en
hetzelfde type.
BELANGRIJK In tubeless banden
mogen geen binnenbanden gebruikt wor-
den.
VERKLARING VAN DE CODE-
RING OP DE BANDEN
( fig. 5)
Hieronder wordt de codering van de ban-
den, die op de banden is aangebracht,
aangegeven en de betekenis van de code-
ring.
De codering kan één van de hieronder
aangegeven vormen hebben. Beladingsindex
(draagvermogen )
60 = 250 kg
61 = 257 kg
62 = 265 kg
63 = 272 kg
64 = 280 kg
65 = 290 kg
66 = 300 kg
67 = 307 kg
68 = 315 kg
69 = 325 kg
70 = 335 kg
71 = 345 kg
72 = 355 kg
73 = 365 kg
74 = 375 kg
75 = 387 kg
76 = 400 kg
77 = 412 kg
78 = 425 kg
79 = 437 kg
80 = 450 kg
81 = 462 kg
82 = 475 kg
83 = 487 kg 84
= 500 kg
85 = 515 kg
86 = 530 kg
87 = 545 kg
88 = 560 kg
89 = 580 kg
90 = 600 kg
91 = 615 kg
92 = 630 kg
93 = 650 kg
94 = 670 kg
95 = 690 kg
96 = 710 kg
97 = 730 kg
98 = 750 kg
99 = 775 kg
100 = 800 kg
101 = 825 kg
102 = 850 kg
103 = 875 kg
104 = 900 kg
105 = 925 kg
106 = 950 kg
Voorbeeld:
205/55 R 16 91 W of
205/55 ZR 16
205 =Nominale breedte (S ,
afstand in mm tussen de
flanken).
55 =Hoogte/breedte-verhouding
(H/S) (percentage).
R =Radiaalband.
ZR =Radiaalband voor snelheden
boven 240 km/h.
16 =Diameter van de velg (in
inch) (Ø).
91 =Beladingsindex (draagver-
mogen), bijv. 91 = 615 kg.
Niet bij ZR-banden.
W, Z =Snelheidsindex. Bij ZR-banden
bevindt snelheidsindex Z zich
voor de R.
fig. 5
A0A0718m
258-273 Alfa 147 Q2 NL 06-11-2006 14:21 Pagina 264

TECHNISCHE GEGEVENS
265

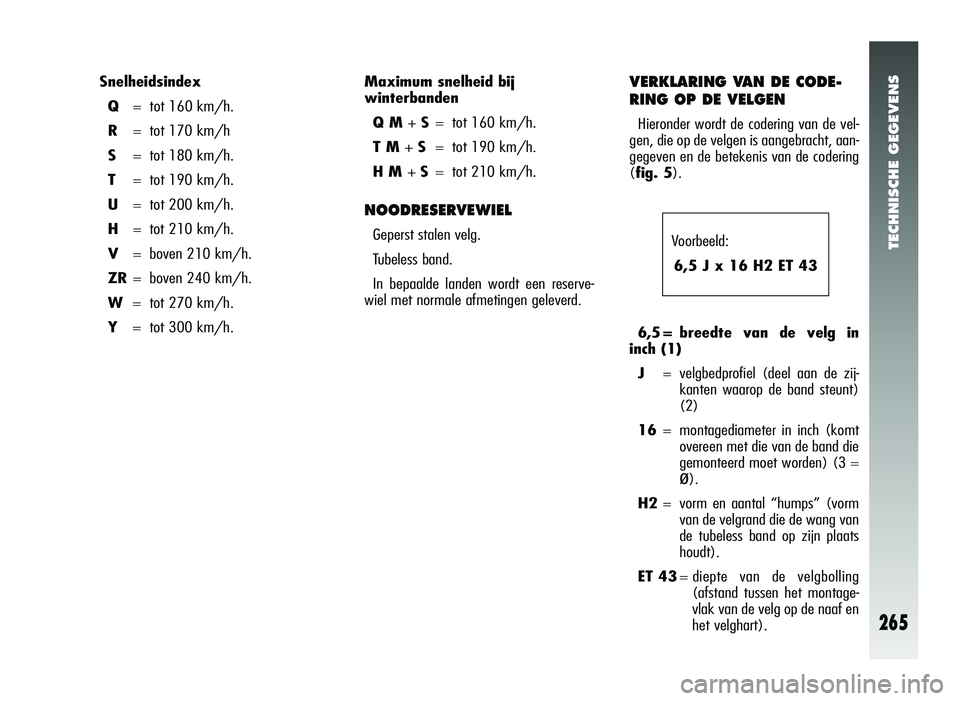

SnelheidsindexQ =tot 160 km/h.
R =tot 170 km/h
S =tot 180 km/h.
T =tot 190 km/h.
U =tot 200 km/h.
H =tot 210 km/h.
V =boven 210 km/h.
ZR =boven 240 km/h.
W =tot 270 km/h.
Y =tot 300 km/h. Maximum snelheid bij
winterbanden
Q M + S= tot 160 km/h.
T M + S=tot 190 km/h.
H M + S= tot 210 km/h.
NOODRESERVEWIEL
Geperst stalen velg.
Tubeless band.
In bepaalde landen wordt een reserve-
wiel met normale afmetingen geleverd.
VERKLARING VAN DE CODE-
RING OP DE VELGEN
Hieronder wordt de codering van de vel-
gen, die op de velgen is aangebracht, aan-
gegeven en de betekenis van de codering
(fig. 5).
Voorbeeld:
6,5 J x 16 H2 ET 43
6,5 = breedte van de velg in
inch (1)
J =velgbedprofiel (deel aan de zij-
kanten waarop de band steunt)
(2)
16 =montagediameter in inch (komt
overeen met die van de band die
gemonteerd moet worden) (3 =
ø).
H2 =vorm en aantal “humps” (vorm
van de velgrand die de wang van
de tubeless band op zijn plaats
houdt).
ET 43 = diepte van de velgbolling
(afstand tussen het montage-
vlak van de velg op de naaf en
het velghart).
258-273 Alfa 147 Q2 NL 06-11-2006 14:21 Pagina 265

TECHNISCHE GEGEVENS
266
Alle uitvoeringen–0° 48’ ± 20’
+ 3° 55’ ± 30’
– 1 ± 0,6 mm (*) (– 9 ± 5’)
– 44’ ± 20’ + 3 ± 1 mm

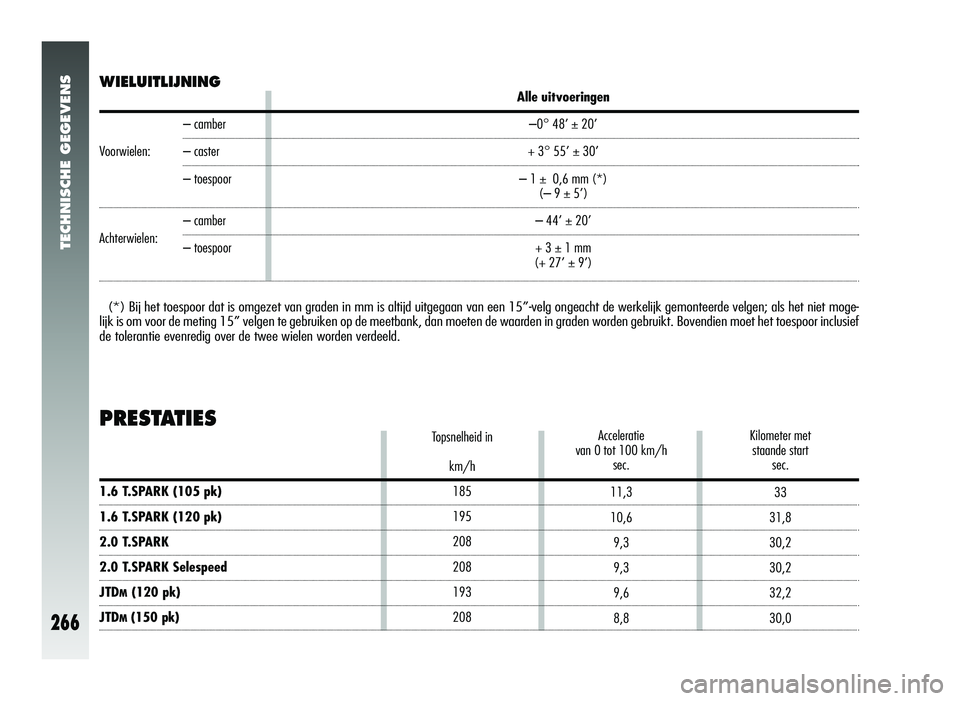

(+ 27’ ± 9’)WIELUITLIJNING
T opsnelheid in
km/h185
195
208
208
193
208 Acceleratie
van 0 tot 100 km/h sec.
11,3
10,6 9,3
9,3
9,6
8,8 Kilometer met
staande start sec.
33
31,8
30,2
30,2
32,2
30,0
PRESTATIES
– camber
V oorwielen: – caster
– toespoor
Achterwielen: – camber
– toespoor
1.6 T.SPARK (105 pk)
1.6 T.SPARK (120 pk)
2.0 T.SPARK
2.0 T.SPARK Selespeed
JTDM(120 pk)
JTDM(150 pk)
(*) Bij het toespoor dat is omgezet van graden in mm is altijd uitgega\
an van een 15”-velg ongeacht de werkelijk gemonteerde velgen; als het niet moge-
lijk is om voor de meting 15” velgen te gebruiken op de meetbank, dan moeten de waarden in graden worden gebruikt. Bovendien moet het toespoor inclusief
de tolerantie evenredig over de twee wielen worden verdeeld.
258-273 Alfa 147 Q2 NL 06-11-2006 14:21 Pagina 266

TECHNISCHE GEGEVENS
267

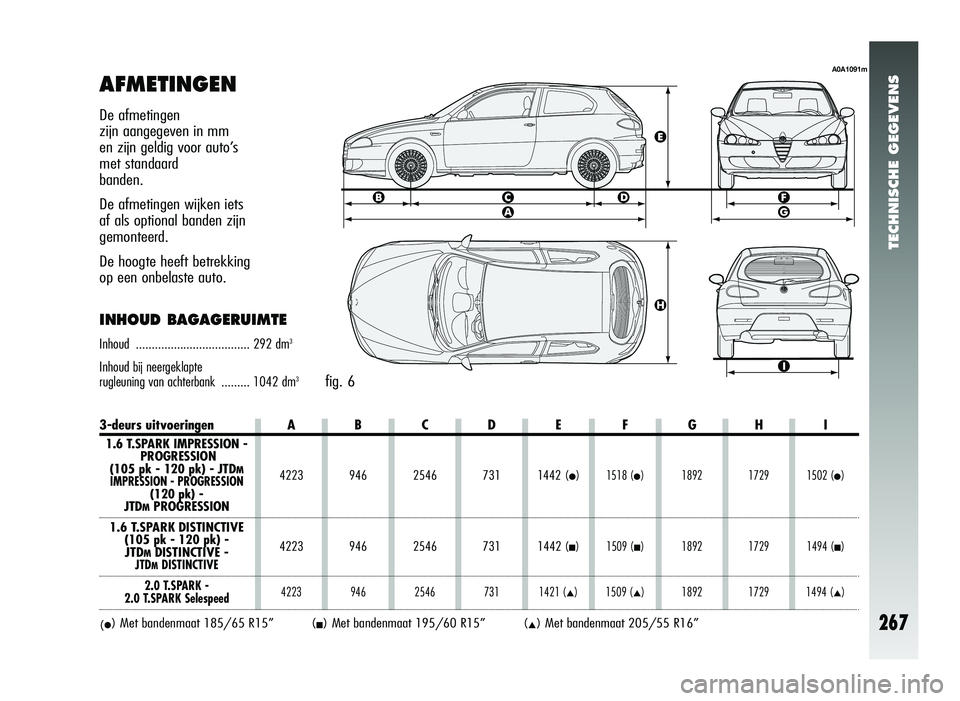

AFMETINGEN
fig. 6
A0A1091m
3-deurs uitvoeringen A B C D E F G H I
1.6 T.SPARK IMPRESSION -PROGRESSION
(105 pk - 120 pk) - JTD
MIMPRESSION - PROGRESSION 4223 946 2546 731 1442 (●) 1518 (●) 1892 1729 1502 (●)
(120 pk) -JTDMPROGRESSION
1.6 T.SPARK DISTINCTIVE (105 pk - 120 pk) -JTD
MDISTINCTIVE - 4223 946 2546 731 1442 (■)
1509 (■) 1892 1729 1494 (■)
JTDMDISTINCTIVE
2.0 T.SPARK -
2.0 T.SPARK Selespeed 4223 946 2546 731 1421 (▲)
1509 (▲) 1892 1729 1494 (▲)
De afmetingen
zijn aangegeven in mm
en zijn geldig voor auto’s
met standaard
banden.
De afmetingen wijken iets
af als optional banden zijn
gemonteerd.
De hoogte heeft betrekking
op een onbelaste auto.
(●) Met bandenmaat 185/65 R15” (■) Met bandenmaat 195/60 R15” (▲) Met bandenmaat 205/55 R16”
INHOUD BAGAGERUIMTE
Inhoud .................................... 292 dm3
Inhoud bij neergeklapte
rugleuning van achterbank ......... 1042 dm3
258-273 Alfa 147 Q2 NL 06-11-2006 14:21 Pagina 267

TECHNISCHE GEGEVENS
268

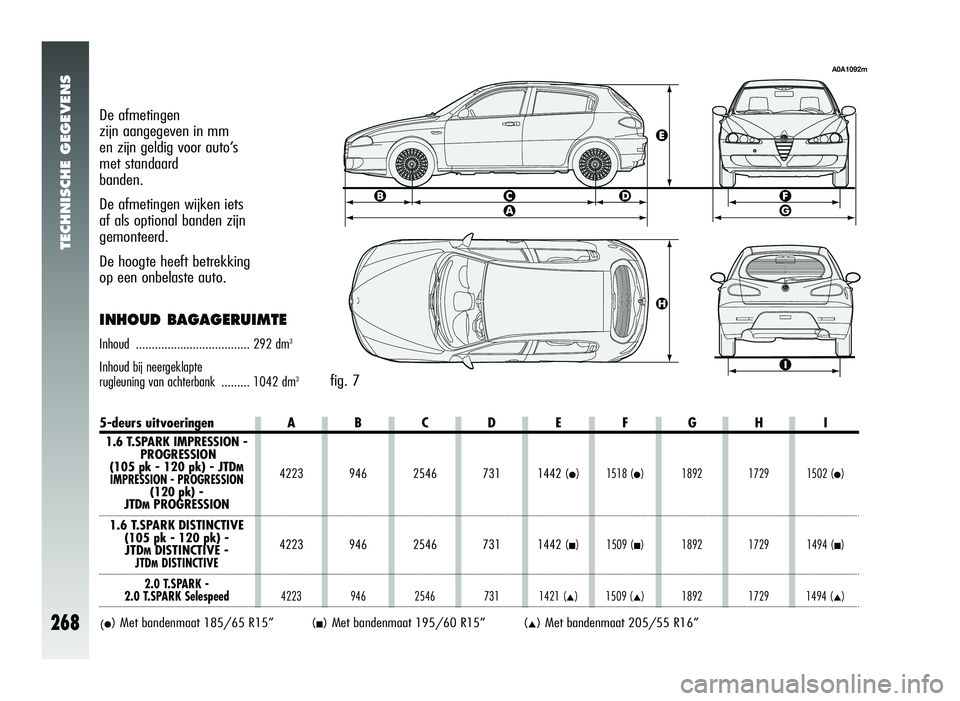

fig. 7
De afmetingen
zijn aangegeven in mm
en zijn geldig voor auto’s
met standaard
banden.
De afmetingen wijken iets
af als optional banden zijn
gemonteerd.
De hoogte heeft betrekking
op een onbelaste auto.
A0A1092m
INHOUD BAGAGERUIMTE
Inhoud .................................... 292 dm3
Inhoud bij neergeklapte
r
ugleuning van achterbank ......... 1042 dm3
5-deurs uitvoeringen A B C D E F G H I
1.6 T.SPARK IMPRESSION -
PROGRESSION
(105 pk - 120 pk) - JTD
MIMPRESSION - PROGRESSION 4223 946 2546 731 1442 (●) 1518 (●) 1892 1729 1502 (●)
(120 pk) -JTDMPROGRESSION
1.6 T.SPARK DISTINCTIVE (105 pk - 120 pk) -JTD
MDISTINCTIVE - 4223 946 2546 731 1442 (■)
1509 (■) 1892 1729 1494 (■)
JTDMDISTINCTIVE
2.0 T.SPARK -
2.0 T.SPARK Selespeed 4223 946 2546 731 1421 (▲)1509 (▲) 1892 1729 1494 (▲)
(●) Met bandenmaat 185/65 R15” (■) Met bandenmaat 195/60 R15” (▲) Met bandenmaat 205/55 R16”
258-273 Alfa 147 Q2 NL 06-11-2006 14:21 Pagina 268
