Alfa Romeo 159 2005 Manual de Uso e Manutenção (in Portuguese)

119
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
No caso em que, após o uso do kit re-
paração Fix&Go automatic, e depois de
ter restabelecido as condições iniciais, a
sinalização de pneu furado permanece
no quadro de bordo, dirija-se aos Ser-
viços Autorizados Alfa Romeo.
A pressão dos pneus pode variar em
função da temperatura externa. O sis-
tema T.P.M.S. pode indicar temporaria-
mente uma pressão insuficiente. Neste
caso controle a pressão dos pneua a frio
e se for necessário restabelecer os va-
lores de enchimento. O sistema T.P.M.S. pede o uso de equi-
pamentos específicos. Consulte os Ser-
viços Autorizados Alfa Romeo para sa-
ber quais são os acessórios compatíveis
com o sistema (rodas, tampões das ro-
das, etc…). O uso de outros acessórios
pode impedir o normal funcionamento
do sistema. A causa da especificidade
das válvulas, utilizar somente os líqui-
dos de vedação para a reparação dos
pneus homologados Alfa Romeo; o uso
de outros líquidos pode impedir o nor-
mal funcionamento do sistema.
Se, o veículo é equipado de sistema
T.P.M.S. quando um pneu é desmonta-
do, é adequado substituir não só a guar-
nição de borracha da válvula, mas tam-
bém a braçadeira de fixação do sensor.
Para esta operação dirija-se aos Serviços
Autorizados Alfa Romeo.Se, o veículo é equipado de sistema
T.P.M.S. as operações de montagem e
desmontagem dos pneus e/ou jantes
pedem precauções particulares; para evi-
tar de danificar ou montar de modo erra-
do os sensores, a substituição dos pneus
e/ou jantes deve ser efectuada somente
por pessoal especializado. Dirija-se aos
Serviços Autorizados Alfa Romeo.

120
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
Para um correcto uso do sistema fazer referência à seguinte tabela em caso de troca das rodas/pneus:
Presença de sensor
–
NÃO
NÃO
SIM
SIM
SIMSinalização de Avaria
SIM
SIM
SIM
NÃO
NÃO
NÃO
(*) Indicadas como alternativa no manual de uso e manutenção que se encontra na Lineaccessori Alfa Romeo.
(**) Não cruzado (os pneus devem permanecer no mesmo lado).
Operação
–
Substituição de uma roda
com a rodinha sobressalente
Substituição das rodas
com pneus invernais
Substituição das rodas com
pneus invernais
Substituição das rodas
com outras de diversa
dimensão (*)
Troca das rodas
(dianteiro/traseiro) (**)Intervenção Serviços
Autorizados
Dirija-se aos Serviços
Autorizados Alfa Romeo
Reparar a roda
danificada
Dirija-se aos Serviços
Autorizados Alfa Romeo
–
–
–

O anti-congelante DIESEL MIXdeve
ser misturado ao gasóleo antes que se
verifiquem as reacções devidas ao frio.
Uma adição atrasada não há qualquer
efeito.
121
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
AVISO Nunca introduzir no reservató-
rio, nem mesmo em casos de emergên-
cia, uma mínima quantidade de gasoli-
na com chumbo; a panela catalíticia se
danificaria, tornando-se irreparável e ine-
ficiente.
MOTORES A GASÓLEO
Com as temperaturas baixas o grau de
fluidez do gasóleo pode tornar-se insu-
ficiente devido a formação de parafinas
com o conseguinte funcionamento anor-
mal do sistema de alimentação do com-
bustível.
Para evitar inconvenientes de funciona-
mento, são normalmente distribuídos,
a segundo da estação, gasóleos de ti-
po para o Verão, Inverno e ártico (zo-
nas de montanhas/frias).
Em caso de abastecimento com gasóleo
não adequado com a temperatura de
uso, se aconselha de misturar o gasóleo
com aditivo DIESEL MIXnas pro-
porções indicadas no recipiente do pro-
duto, introduzindo no reservatório pri-
meiro o anti-congelante e depois o ga-
sóleo.
ABASTECIMENTO
DO VEÍCULO
AVISOO abastecimento de combustí-
vel deve ser efectuado, por razões de se-
gurança, com o motor desligado. Não res-
peitando esta precaução, o indicador de
nível do combustível pode fornecer em
permanência indicações erradas. Sempre
que se verifique esta condição, para res-
tabelecer a correcta indicação é suficien-
te efectuar o seguinte abastecimento com
o motor desligado. Se, não se restabe-
lece a correcta indicação dirija-se aos Ser-
viços Autorizados Alfa Romeo.
MOTORES A GASOLINA
Utilize exclusivamente gasolina sem
chumbo. Para evitar erros, o diâmetro do
bocal do reservatório é sempre de medi-
da muito pequena para introduzir o bico
das bombas de gasolina com chumbo. O
número de octanas da gasolina (R.O.N.)
utilizada não deve ser inferior a 95.
AV I S OA panela catalítica ineficiente
comporta emissões nocivas ao escape
com a conseguinte poluição do meio
ambiente.
Para os veículos a gasó-
leo, utilize só gasóleo pa-
ra auto-tracção, confor-
me a especificação Europeia
EN590. O uso de outros produ-
tos ou misturas pode danificar
de modo irreparável o motor
com a conseguinte perda da ga-
rantia por danos causados. Em
caso de abastecimento aciden-
tal com outros tipos de com-
bustível, não ligue o motor e
proceder com o esvaziamento
do reservatório. Se, o motor, ao
contrário funcionou também por
um brevissimo período, é indis-
pensável esvaziar, além do re-
servatório, todo o circuito de
alimentação.

ABERTURA DE EMERGÊNCIA
DA PORTINHOLA
Em caso de avaria é sempre possível
abrir a portinhola puxando a corda co-
locada no lado direito da bagageira
fig. 109.
122
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

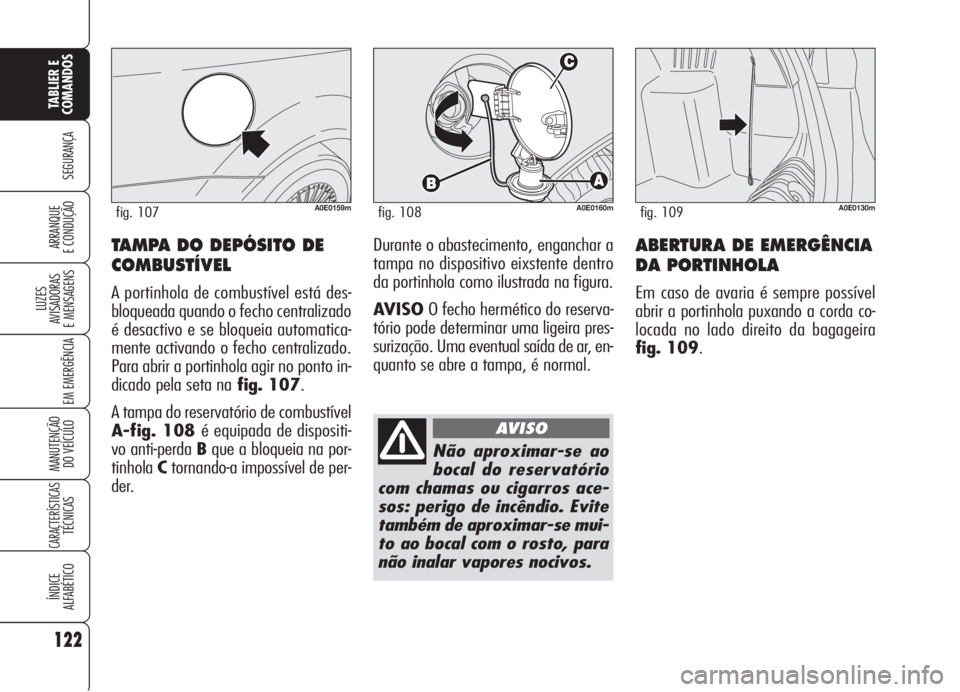

A0E0130mfig. 109
TAMPA DO DEPÓSITO DE
COMBUSTÍVEL
A portinhola de combustível está des-
bloqueada quando o fecho centralizado
é desactivo e se bloqueia automatica-
mente activando o fecho centralizado.
Para abrir a portinhola agir no ponto in-
dicado pela seta nafig. 107.
A tampa do reservatório de combustível
A-fig. 108 é equipada de dispositi-
vo anti-perda Bque a bloqueia na por-
tinholaCtornando-a impossível de per-
der.
A0E0159mfig. 107A0E0160mfig. 108
Não aproximar-se ao
bocal do reservatório
com chamas ou cigarros ace-
sos: perigo de incêndio. Evite
também de aproximar-se mui-
to ao bocal com o rosto, para
não inalar vapores nocivos.
AVISO
Durante o abastecimento, enganchar a
tampa no dispositivo eixstente dentro
da portinhola como ilustrada na figura.
AVISOO fecho hermético do reserva-
tório pode determinar uma ligeira pres-
surização. Uma eventual saída de ar, en-
quanto se abre a tampa, é normal.

Os dispositivos utilizados para reduzir as
emissões dos motores diesel são:
❒conversor catalítico oxidante;
❒sistema de circulação dos gases de
escape (E.G.R.);
❒armadilha das partículas tóxicas
(DPF).
123
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

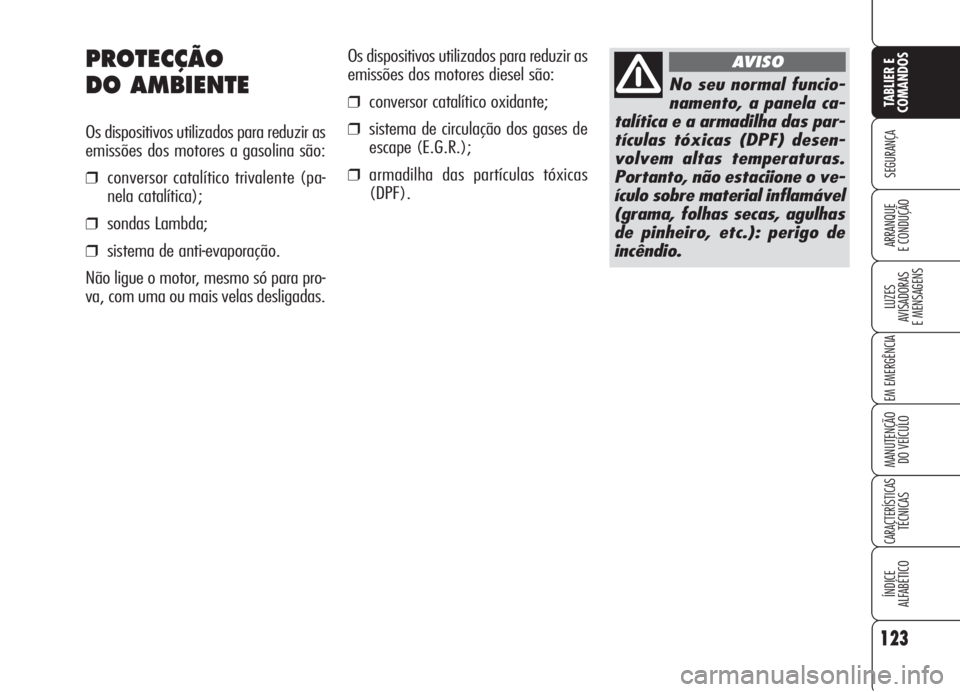

PROTECÇÃO
DO AMBIENTE
Os dispositivos utilizados para reduzir as
emissões dos motores a gasolina são:
❒conversor catalítico trivalente (pa-
nela catalítica);
❒sondas Lambda;
❒sistema de anti-evaporação.
Não ligue o motor, mesmo só para pro-
va, com uma ou mais velas desligadas.
No seu normal funcio-
namento, a panela ca-
talítica e a armadilha das par-
tículas tóxicas (DPF) desen-
volvem altas temperaturas.
Portanto, não estaciione o ve-
ículo sobre material inflamável
(grama, folhas secas, agulhas
de pinheiro, etc.): perigo de
incêndio.
AVISO

124
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
Como a armadilha é um sistema de acu-
mulação, de tempos em tempos deve
ser regenerada (limpa) queimando as
partículas carbonadas. O procedmento
de regeneração é gerido automatica-
mente pela unidade central de controlo
do motor em função do estado de acu-
mulação do filtro e das condições de uso
do veículo. Durante a regeneração é pos-
sível o verificar-se dos seguintes fenó-
menos: elevação limitada do regime mí-
nimo, activaçção do electro-ventilador, li-
mitado aumento dos fumos, elevadas
temperaturas no escape. Estas situações
não devem ser interpretadas como ano-
malias e não incidem no comportamen-
to do veículo e no meio ambiente. ARMADILHA DAS
PARTÍCULAS TÓXICAS DPF
(Diesel Particulate Filter)
É um filtro mecânico, introduzido no
aparelho de descarga que predne as par-
tículas de carvão presentes no gás de
escape do motor diesel.
O filtro tem a função de eliminar quase
totalmente as emissões de partículas
carbonadas, em sintonia com as ac-
tuais/ futuras normativas legislativas.
Durante o uso normal do veículo, a uni-
dade central de controlo do motor grava
uma série de dados inerentes ao uso (pe-
ríodo de uso, tipo de percurso, tempera-
turas alcançadas, etc.) e calcula a quan-
tidade de partículas acumuladas no filtro.Armadilha das partículas
tóxicas entupida
Quando a armadilha das partículas es-
tiver entupida, no quadro de instru-
mentos acende a luz avisadora h
(em algumas versões é visualizado o
símbolo
hno display). Neste caso
aconselha-se de manter o veículo em
marcha até o apagamento da luz avi-
sadora
h(ou ao desaparecimento
do símbolo
hno display).

125
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
S S
E E
G G
U U
R R
A A
N N
Ç Ç
A A

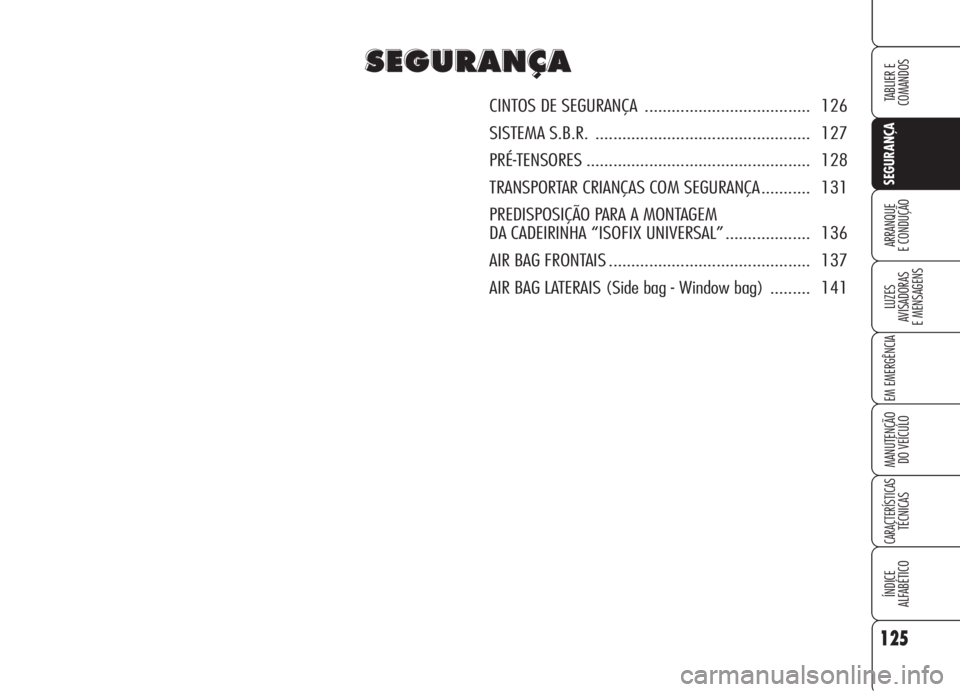

CINTOS DE SEGURANÇA ..................................... 126
SISTEMA S.B.R. ................................................ 127
PRÉ-TENSORES .................................................. 128
TRANSPORTAR CRIANÇAS COM SEGURANÇA ........... 131
PREDISPOSIÇÃO PARA A MONTAGEM
DA CADEIRINHA “ISOFIX UNIVERSAL” ................... 136
AIR BAG FRONTAIS ............................................. 137
AIR BAG LATERAIS (Side bag - Window bag) ......... 141

126
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

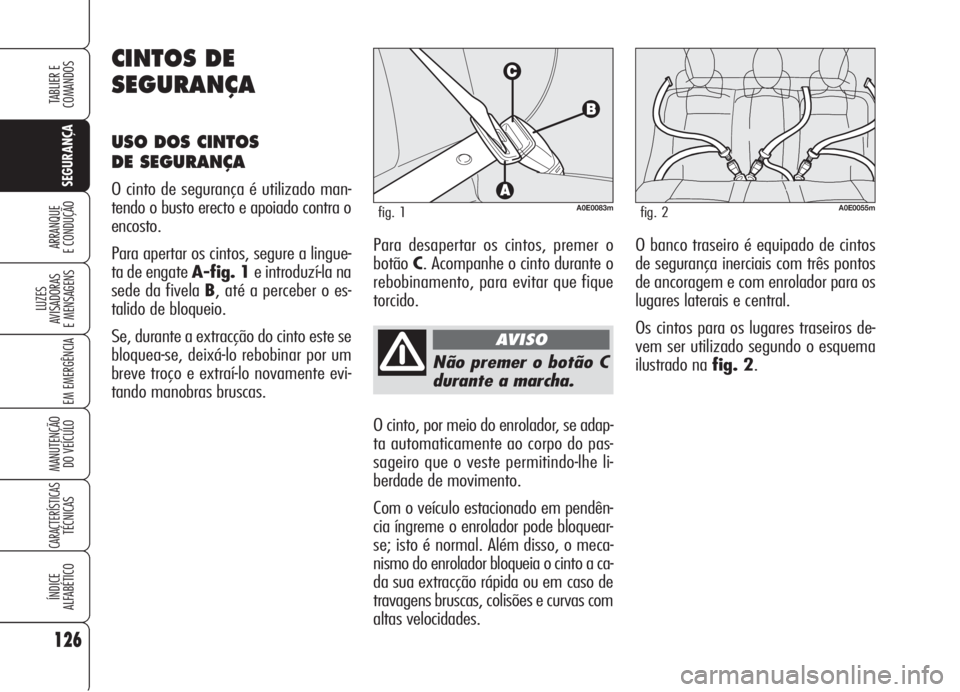

Não premer o botão C
durante a marcha.
O cinto, por meio do enrolador, se adap-
ta automaticamente ao corpo do pas-
sageiro que o veste permitindo-lhe li-
berdade de movimento.
Com o veículo estacionado em pendên-
cia íngreme o enrolador pode bloquear-
se; isto é normal. Além disso, o meca-
nismo do enrolador bloqueia o cinto a ca-
da sua extracção rápida ou em caso de
travagens bruscas, colisões e curvas com
altas velocidades.O banco traseiro é equipado de cintos
de segurança inerciais com três pontos
de ancoragem e com enrolador para os
lugares laterais e central.
Os cintos para os lugares traseiros de-
vem ser utilizado segundo o esquema
ilustrado na fig. 2. Para desapertar os cintos, premer o
botãoC. Acompanhe o cinto durante o
rebobinamento, para evitar que fique
torcido.
CINTOS DE
SEGURANÇA
USO DOS CINTOS
DE SEGURANÇA
O cinto de segurança é utilizado man-
tendo o busto erecto e apoiado contra o
encosto.
Para apertar os cintos, segure a lingue-
ta de engate A-fig. 1e introduzí-la na
sede da fivela B, até a perceber o es-
talido de bloqueio.
Se, durante a extracção do cinto este se
bloquea-se, deixá-lo rebobinar por um
breve troço e extraí-lo novamente evi-
tando manobras bruscas.
AVISO
A0E0083mfig. 1A0E0055mfig. 2

127
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
SISTEMA S.B.R.
(Seat Belt Reminder)
O veículo é equipado do sistema deno-
minado S.B.R. (Seat Belt Reminder),
constituído de um avisador acústico que,
acompanhado pelo acendimento de mo-
do intermitente da luz avisadora
mostrador do plafonier dianteiro, avisa
o condutor e o passageiro dianteiro da
falta aperto do próprio cinto de segu-
rança. O avisador acústico pode ser de-
sactivado de modo temporário através do
seguinte procedimento:
❒apertar os cintos de segurança dian-
teiros;
❒introduzir a chave electrónica no dis-
positivo de arranque;
❒desapertar um dos cintos dianteiros
não antes de 20 segundos e não
além de 1 minuto.
Este procedimento é válido até o próxi-
mo desligamento do motor.
Para a desactivação permanente é ne-
cessário dirigir-se aos Serviços Autoriza-
dos Alfa Romeo. É possível reactivar o sis-
tema S.B.R. exclusivamente através do
menu de set-up do display (ver parágra-
fo “Display multi-função reconfigurável“
no capítulo “Tablier e comandos”). AVISO Em algumas versões, o en-
gancho correcto do encosto é garanti-
do pelo desaparecimento da “faixa ver-
melha”A-fig. 3presente ao lado das
alavancasBde inclinação do encosto.
Esta “faixa vermelha” indica a falta de
enganche do encosto.
AVISOAo repor, depois da inclinação,
o banco traseiro em condições de uso
normal, prestar atenção ao repor co-
rrectamente o cinto de segurança de mo-
do a permitir uma pronta disponibilida-
de ao uso.
A0E0085mfig. 3
Certifique-se que o en-
costo esteja correcta-
mente enganchado em ambos
os lados (faixa vermelha A-fig.
3 não visível) para evitar que,
em caso de travagem brusca, o
encosto possa projectar-se pa-
ra frente causando ferimento
aos passageiros.
AVISO
Lembre-se que, em ca-
so de colisão violenta,
os passageiros dos bancos tra-
seiros que não estiverem a uti-
lizar os cintos, além de expor-
se pessoalmente a um grave
risco, constituem um perigo
também para os passageiros
dos lugares dianteiros.
AVISO

128
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
O pré-tensor não necessita de nenhuma
manutenção nem lubrificação. Qualquer
intervenção de modificação das suas
condições originais anula a eficiência.
Se, devido a eventos naturais excep-
cionais (por ex. enchentes, marulhadas,
etc.) o dispositivo tiver sido molhado por
água e lama, é taxativamente neces-
sária a sua sostituição.PRÉ-TENSORES
Para tornar ainda mais eficaz a acção
protectora dos cintos de segurança o ve-
ículo é equipado de pré-tensores, para
os cintos de segurança dianteiros que
em caso de colisão frontal violenta, pu-
xam de alguns centímetros o cinto ga-
rantindo a perfeita aderência dos cin-
tos ao corpo dos ocupantes, antes que
se tenha início a acção de retenção.
A activação dos pré-tensores dianteiros
é reconhecida pela retracção para baixo
da fivela.
AVISOPara ter a máxima protecção
da acção do pré-tensor, use o cinto man-
tendo-o bem aderente ao busto e a ba-
cia.
Os pré-tensores dos lugares dianteiros
se activam só quando os respectivos cin-
tos estão correctamente engatados nas
fivelas.
Durante a intervenção do pré-tensor se
pode verificar uma ligeira emissão de fu-
maça; esta fumaça não é nociva e não
indica um princípio de incêndio.
O pré-tensor pode ser
utilizado só uma vez.
Após ter sido activado, dirija-
se aos Serviços Autorizados
Alfa Romeo para substituí-lo.
Para conhecer a validade do
dispositivo ver a etiqueta si-
tuada dentro da gaveta infe-
rior porta-objectos ou no ma-
nual de manutenção progra-
mada: ao aproximar-se deste
prazo, dirija-se aos Serviços
Autorizados Alfa Romeo para
a substituição do dispositivo.
AVISO
Intervenções que com-
portam impactos, vi-
braçções ou aquecimen-
tos localizados (superiores a
100°C por uma duração máxi-
ma de 6 horas) na zona do pré-
tensor podem provocar danifi-
cação ou activações; não reen-
tram nestas condições as vi-
brações induzidas pelas rugozi-
dades das estradas ou pela aci-
dental ultrapassagem de pe-
quenos obstáculos, passeios,
etc. Dirija-se aos Serviços Au-
torizados Alfa Romeo sempre
que se tenha de intervir.
LIMITADORES DE CARGA
DEGRESSIVO
Para aumentar a protecção oferecida aos
passageiros em caso de acidente, os en-
roladores dos cintos de segurança dian-
teiros, são equipados, no seu interno,
de um dispositivo que permite de do-
sar adequadamente a força que actua
no tórax e nos ombros durante a acção
de retenção dos cintos em caso de co-
lisão frontal.
