Alfa Romeo 159 2005 Manual de Uso e Manutenção (in Portuguese)
Manufacturer: ALFA ROMEO, Model Year: 2005, Model line: 159, Model: Alfa Romeo 159 2005Pages: 275, PDF Size: 4.04 MB
Page 91 of 275
89
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

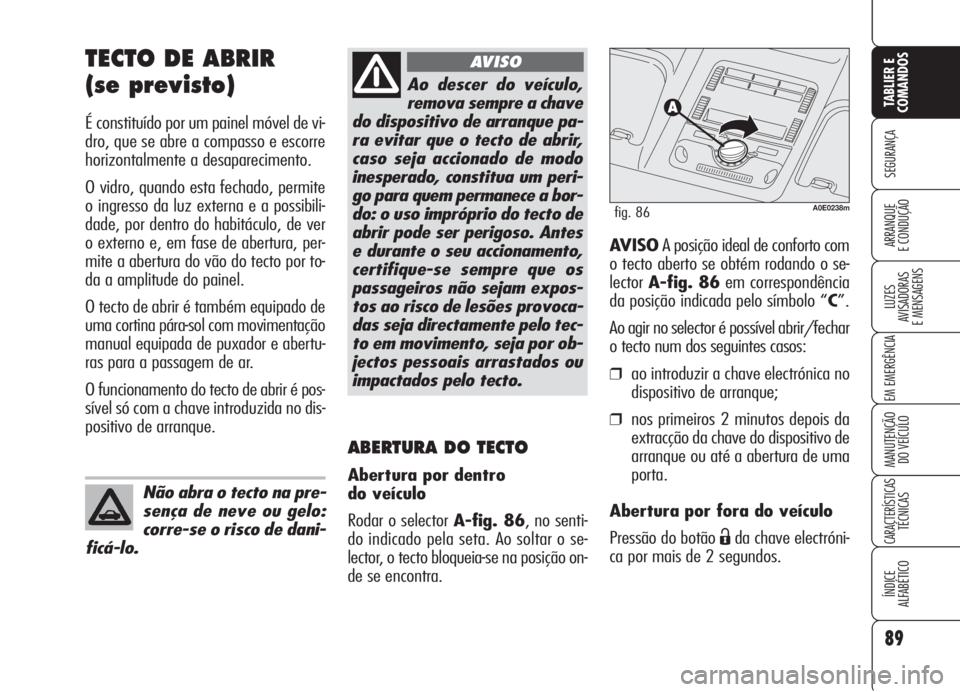

TECTO DE ABRIR
(se previsto)
É constituído por um painel móvel de vi-
dro, que se abre a compasso e escorre
horizontalmente a desaparecimento.
O vidro, quando esta fechado, permite
o ingresso da luz externa e a possibili-
dade, por dentro do habitáculo, de ver
o externo e, em fase de abertura, per-
mite a abertura do vão do tecto por to-
da a amplitude do painel.
O tecto de abrir é também equipado de
uma cortina pára-sol com movimentação
manual equipada de puxador e abertu-
ras para a passagem de ar.
O funcionamento do tecto de abrir é pos-
sível só com a chave introduzida no dis-
positivo de arranque.
Não abra o tecto na pre-
sença de neve ou gelo:
corre-se o risco de dani-
ficá-lo.
AVISOA posição ideal de conforto com
o tecto aberto se obtém rodando o se-
lectorA-fig. 86em correspondência
da posição indicada pelo símbolo “C”.
Ao agir no selector é possível abrir/fechar
o tecto num dos seguintes casos:
❒ao introduzir a chave electrónica no
dispositivo de arranque;
❒nos primeiros 2 minutos depois da
extracção da chave do dispositivo de
arranque ou até a abertura de uma
porta.
Abertura por fora do veículo
Pressão do botão
Ëda chave electróni-
ca por mais de 2 segundos.
Ao descer do veículo,
remova sempre a chave
do dispositivo de arranque pa-
ra evitar que o tecto de abrir,
caso seja accionado de modo
inesperado, constitua um peri-
go para quem permanece a bor-
do: o uso impróprio do tecto de
abrir pode ser perigoso. Antes
e durante o seu accionamento,
certifique-se sempre que os
passageiros não sejam expos-
tos ao risco de lesões provoca-
das seja directamente pelo tec-
to em movimento, seja por ob-
jectos pessoais arrastados ou
impactados pelo tecto.
AVISO
C
A0E0238mfig. 86
ABERTURA DO TECTO
Abertura por dentro
do veículo
Rodar o selector A-fig. 86, no senti-
do indicado pela seta. Ao soltar o se-
lector, o tecto bloqueia-se na posição on-
de se encontra.
Page 92 of 275
90
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE

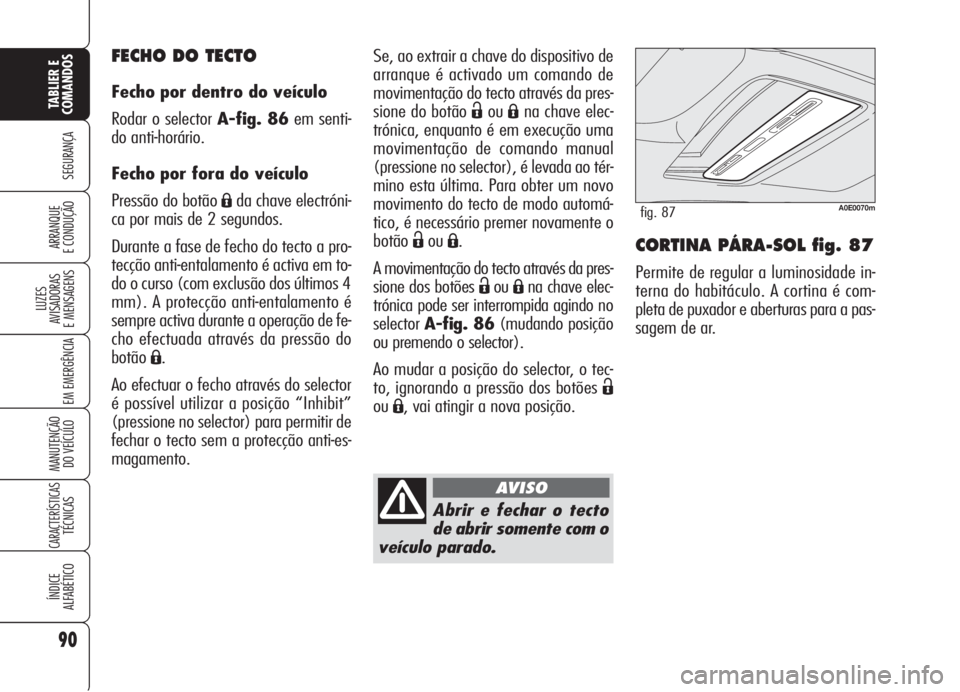

E CONDUÇÃO CORTINA PÁRA-SOL fig. 87
Permite de regular a luminosidade in-
terna do habitáculo. A cortina é com-
pleta de puxador e aberturas para a pas-
sagem de ar. Se, ao extrair a chave do dispositivo de
arranque é activado um comando de
movimentação do tecto através da pres-
sione do botão
ËouÁna chave elec-
trónica, enquanto é em execução uma
movimentação de comando manual
(pressione no selector), é levada ao tér-
mino esta última. Para obter um novo
movimento do tecto de modo automá-
tico, é necessário premer novamente o
botão
ËouÁ.
A movimentação do tecto através da pres-
sione dos botões
ËouÁna chave elec-
trónica pode ser interrompida agindo no
selectorA-fig. 86(mudando posição
ou premendo o selector).
Ao mudar a posição do selector, o tec-
to, ignorando a pressão dos botões
Ë
ouÁ, vai atingir a nova posição.
Abrir e fechar o tecto
de abrir somente com o
veículo parado.
AVISO
A0E0070mfig. 87
FECHO DO TECTO
Fecho por dentro do veículo
Rodar o selector A-fig. 86em senti-
do anti-horário.
Fecho por fora do veículo
Pressão do botão
Áda chave electróni-
ca por mais de 2 segundos.
Durante a fase de fecho do tecto a pro-
tecção anti-entalamento é activa em to-
do o curso (com exclusão dos últimos 4
mm). A protecção anti-entalamento é
sempre activa durante a operação de fe-
cho efectuada através da pressão do
botão
Á.
Ao efectuar o fecho através do selector
é possível utilizar a posição “Inhibit”
(pressione no selector) para permitir de
fechar o tecto sem a protecção anti-es-
magamento.
Page 93 of 275
91
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

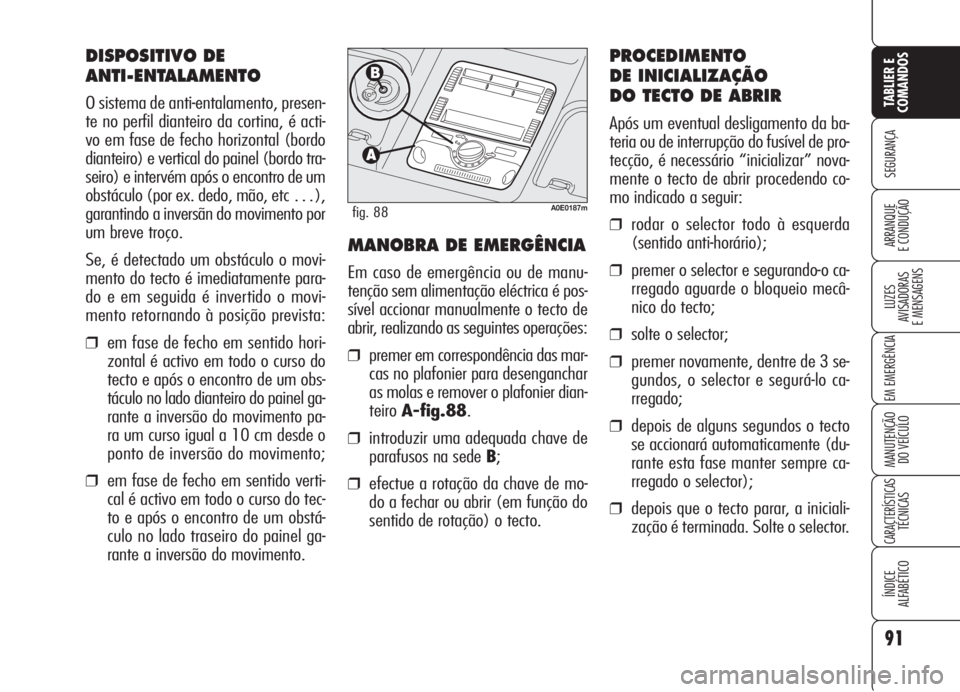

DISPOSITIVO DE
ANTI-ENTALAMENTO
O sistema de anti-entalamento, presen-
te no perfil dianteiro da cortina, é acti-
vo em fase de fecho horizontal (bordo
dianteiro) e vertical do painel (bordo tra-
seiro) e intervém após o encontro de um
obstáculo (por ex. dedo, mão, etc …),
garantindo a inversãn do movimento por
um breve troço.
Se, é detectado um obstáculo o movi-
mento do tecto é imediatamente para-
do e em seguida é invertido o movi-
mento retornando à posição prevista:
❒em fase de fecho em sentido hori-
zontal é activo em todo o curso do
tecto e após o encontro de um obs-
táculo no lado dianteiro do painel ga-
rante a inversão do movimento pa-
ra um curso igual a 10 cm desde o
ponto de inversão do movimento;
❒em fase de fecho em sentido verti-
cal é activo em todo o curso do tec-
to e após o encontro de um obstá-
culo no lado traseiro do painel ga-
rante a inversão do movimento.
MANOBRA DE EMERGÊNCIA
Em caso de emergência ou de manu-
tenção sem alimentação eléctrica é pos-
sível accionar manualmente o tecto de
abrir, realizando as seguintes operações:
❒premer em correspondência das mar-
cas no plafonier para desenganchar
as molas e remover o plafonier dian-
teiroA-fig.88.
❒introduzir uma adequada chave de
parafusos na sede B;
❒efectue a rotação da chave de mo-
do a fechar ou abrir (em função do
sentido de rotação) o tecto.
PROCEDIMENTO
DE INICIALIZAÇÃO
DO TECTO DE ABRIR
Após um eventual desligamento da ba-
teria ou de interrupção do fusível de pro-
tecção, é necessário “inicializar” nova-
mente o tecto de abrir procedendo co-
mo indicado a seguir:
❒rodar o selector todo à esquerda
(sentido anti-horário);
❒premer o selector e segurando-o ca-
rregado aguarde o bloqueio mecâ-
nico do tecto;
❒solte o selector;
❒premer novamente, dentre de 3 se-
gundos, o selector e segurá-lo ca-
rregado;
❒depois de alguns segundos o tecto
se accionará automaticamente (du-
rante esta fase manter sempre ca-
rregado o selector);
❒depois que o tecto parar, a iniciali-
zação é terminada. Solte o selector.
A0E0187mfig. 88
Page 94 of 275
92
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE

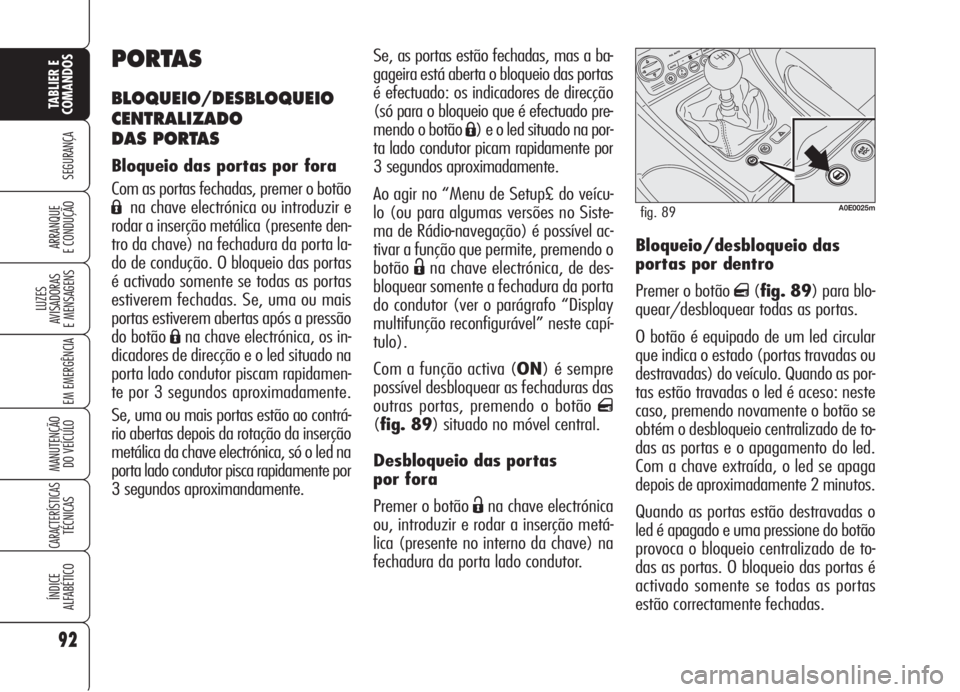

E CONDUÇÃO Bloqueio/desbloqueio das
portas por dentro
Premer o botão
q(fig. 89) para blo-
quear/desbloquear todas as portas.
O botão é equipado de um led circular
que indica o estado (portas travadas ou
destravadas) do veículo. Quando as por-
tas estão travadas o led é aceso: neste
caso, premendo novamente o botão se
obtém o desbloqueio centralizado de to-
das as portas e o apagamento do led.
Com a chave extraída, o led se apaga
depois de aproximadamente 2 minutos.
Quando as portas estão destravadas o
led é apagado e uma pressione do botão
provoca o bloqueio centralizado de to-
das as portas. O bloqueio das portas é
activado somente se todas as portas
estão correctamente fechadas.
PORTAS
BLOQUEIO/DESBLOQUEIO
CENTRALIZADO
DAS PORTAS
Bloqueio das portas por fora
Com as portas fechadas, premer o botão
Ána chave electrónica ou introduzir e
rodar a inserção metálica (presente den-
tro da chave) na fechadura da porta la-
do de condução. O bloqueio das portas
é activado somente se todas as portas
estiverem fechadas. Se, uma ou mais
portas estiverem abertas após a pressão
do botão
Ána chave electrónica, os in-
dicadores de direcção e o led situado na
porta lado condutor piscam rapidamen-
te por 3 segundos aproximadamente.
Se, uma ou mais portas estão ao contrá-
rio abertas depois da rotação da inserção
metálica da chave electrónica, só o led na
porta lado condutor pisca rapidamente por
3 segundos aproximandamente.
A0E0025mfig. 89
Se, as portas estão fechadas, mas a ba-
gageira está aberta o bloqueio das portas
é efectuado: os indicadores de direcção
(só para o bloqueio que é efectuado pre-
mendo o botão
Á) e o led situado na por-
ta lado condutor picam rapidamente por
3 segundos aproximadamente.
Ao agir no “Menu de Setup£ do veícu-
lo (ou para algumas versões no Siste-
ma de Rádio-navegação) é possível ac-
tivar a função que permite, premendo o
botão
Ëna chave electrónica, de des-
bloquear somente a fechadura da porta
do condutor (ver o parágrafo “Display
multifunção reconfigurável” neste capí-
tulo).
Com a função activa (ON) é sempre
possível desbloquear as fechaduras das
outras portas, premendo o botão
q
(fig. 89) situado no móvel central.
Desbloqueio das portas
por fora
Premer o botão
Ëna chave electrónica
ou, introduzir e rodar a inserção metá-
lica (presente no interno da chave) na
fechadura da porta lado condutor.
Page 95 of 275

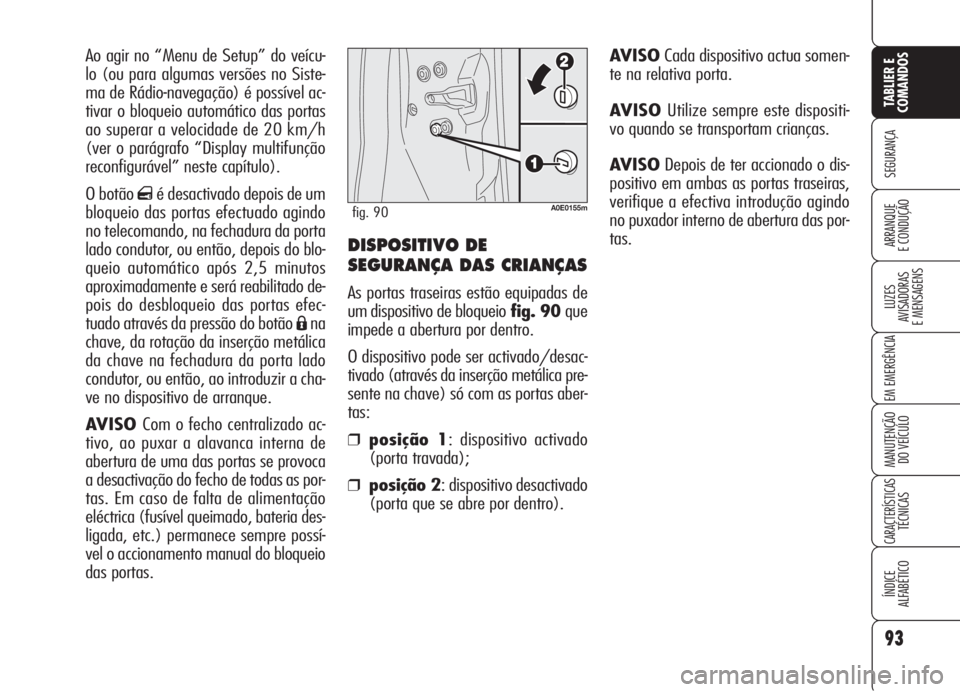

DISPOSITIVO DE
SEGURANÇA DAS CRIANÇAS
As portas traseiras estão equipadas de
um dispositivo de bloqueiofig. 90 que
impede a abertura por dentro.
O dispositivo pode ser activado/desac-
tivado (através da inserção metálica pre-
sente na chave) só com as portas aber-
tas:
❒posição 1: dispositivo activado
(porta travada);
❒posição 2: dispositivo desactivado
(porta que se abre por dentro).AVISOCada dispositivo actua somen-
te na relativa porta.
AVISO Utilize sempre este dispositi-
vo quando se transportam crianças.
AVISODepois de ter accionado o dis-
positivo em ambas as portas traseiras,
verifique a efectiva introdução agindo
no puxador interno de abertura das por-
tas.
93
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
Ao agir no “Menu de Setup” do veícu-
lo (ou para algumas versões no Siste-
ma de Rádio-navegação) é possível ac-
tivar o bloqueio automático das portas
ao superar a velocidade de 20 km/h
(ver o parágrafo “Display multifunção
reconfigurável” neste capítulo).
O botão
qé desactivado depois de um
bloqueio das portas efectuado agindo
no telecomando, na fechadura da porta
lado condutor, ou então, depois do blo-
queio automático após 2,5 minutos
aproximadamente e será reabilitado de-
pois do desbloqueio das portas efec-
tuado através da pressão do botão
Ána
chave, da rotação da inserção metálica
da chave na fechadura da porta lado
condutor, ou então, ao introduzir a cha-
ve no dispositivo de arranque.
AVISO Com o fecho centralizado ac-
tivo, ao puxar a alavanca interna de
abertura de uma das portas se provoca
a desactivação do fecho de todas as por-
tas. Em caso de falta de alimentação
eléctrica (fusível queimado, bateria des-
ligada, etc.) permanece sempre possí-
vel o accionamento manual do bloqueio
das portas.
A0E0155mfig. 90
Page 96 of 275
O realinhamento do botão nas fecha-
duras pode ser obtido (só quando se res-
tabelecer a carga da bateria) proceden-
do no seguinte modo:
❒pressione no botão Ëda chave elec-
trónica;
❒pressione no botão qbloqueio/
desbloqueio portas;
❒abertura através da chave na fecha-
dura da porta dianteira;
❒puxando a maçaneta interna da por-
ta.AVISOPara as portas traseiras, no ca-
so em que tenha sido activada a segu-
rança para as crianças e o fecho ante-
riormente descrito, agindo na alavanca
interna de abertura das portas não se
obterá a abertura da porta, mas so-
mente o realinhamento do botão das fe-
chaduras; para abrir a porta será ne-
cessário puxar a maçaneta externa. Ao
activar o fecho de emergência não é de-
sabilitado o botão de bloqueio/desblo-
queio centralizado das portas
q.

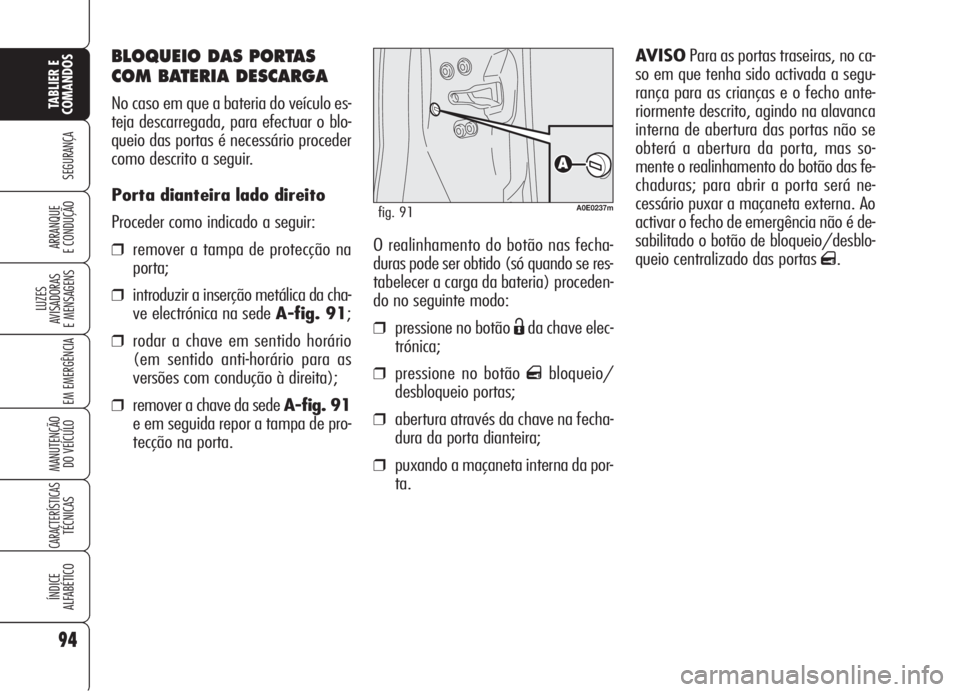

BLOQUEIO DAS PORTAS
COM BATERIA DESCARGA
No caso em que a bateria do veículo es-
teja descarregada, para efectuar o blo-
queio das portas é necessário proceder
como descrito a seguir.
Porta dianteira lado direito
Proceder como indicado a seguir:
❒remover a tampa de protecção na
porta;
❒introduzir a inserção metálica da cha-
ve electrónica na sede A-fig. 91;
❒rodar a chave em sentido horário
(em sentido anti-horário para as
versões com condução à direita);
❒remover a chave da sede A-fig. 91
e em seguida repor a tampa de pro-
tecção na porta.
94
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
A0E0237mfig. 91
Page 97 of 275
95
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
AVISONo caso em que fosse activa-
da a função de anti-esmagamento por
5 vezes no espaço de 1 minuto ou em
caso de avaria, o sistema entra auto-
maticamente no modo “recovery ” (au-
to-protecção). Esta condição é eviden-
ciada pela subida a impulsos do vidro
em fase de fecho.
Neste caso, é necessário efectuar o pro-
cedimento de restabelecimento do siste-
ma procedendo como indicado a seguir:
❒efectue a abertura dos vidros;
ou
❒extrair e em seguida reintroduzir a
chave electrónica do dispositivo de
arranque.
Se, não são presentes anomalias o vi-
dro recomeça automaticamente o seu
normal funcionamento. Em caso de ano-
malia ver o capítulo “Luzes avisadoras
e mensagens”.
Super-abertura/super-fecho
dos vidros e tecto de abrir
(se previsto)
Mediante a inserção metálica da chave
Em todas as versões:
❒ao rodar em sentido horário a in-
serção metálica da chave na fecha-dura da porta lado do condutor se
obtém a super-abertura: todos os vi-
dros e o tecto de abrir (se previsto)
se abrem ao mesmo tempo.
❒ao rodar em sentido anti-horário a
inserção metálica da chave na fe-
chadura da porta lado do condutor
se obtém o super-fecho: todos os vi-
dros e o tecto de abrir (se previsto)
se fecham ao mesmo tempo.
Mediante telecomando
Em todas as versões, premer por mais
de 2 segundos no botão
Ëpara obter
a super-abertura: todos os vidros e o tec-
to de abrir (se previsto) se abrem ao
mesmo tempo.
Nas versões equipadas de 4 vidros eléc-
tricos, premer por mais de 2 segundos
no botão
Ápara obter o super-fecho: to-
dos os vidros e o tecto de abrir (se pre-
visto) se fecham ao mesmo tempo.

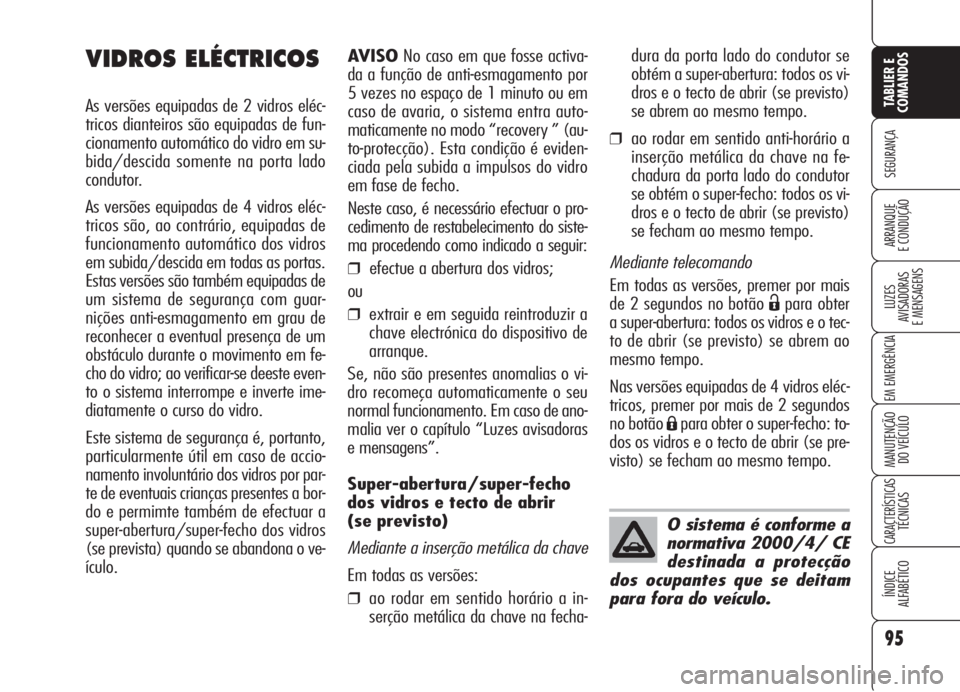

VIDROS ELÉCTRICOS
As versões equipadas de 2 vidros eléc-
tricos dianteiros são equipadas de fun-
cionamento automático do vidro em su-
bida/descida somente na porta lado
condutor.
As versões equipadas de 4 vidros eléc-
tricos são, ao contrário, equipadas de
funcionamento automático dos vidros
em subida/descida em todas as portas.
Estas versões são também equipadas de
um sistema de segurança com guar-
nições anti-esmagamento em grau de
reconhecer a eventual presença de um
obstáculo durante o movimento em fe-
cho do vidro; ao verificar-se deeste even-
to o sistema interrompe e inverte ime-
diatamente o curso do vidro.
Este sistema de segurança é, portanto,
particularmente útil em caso de accio-
namento involuntário dos vidros por par-
te de eventuais crianças presentes a bor-
do e permimte também de efectuar a
super-abertura/super-fecho dos vidros
(se prevista) quando se abandona o ve-
ículo.
O sistema é conforme a
normativa 2000/4/ CE
destinada a protecção
dos ocupantes que se deitam
para fora do veículo.
Page 98 of 275
96
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
D(se previsto) – abertura/fecho vidro
traseiro direito; funcionamento “contí-
nuo automático” só em fase de aber-
tura do vidro.
E(se previsto) – habilitação/exclusão
dos comandos dos vidros eléctricos das
portas traseiras (excluindo os comandos
dos vidros eléctricos das portas traseiras
no botão Ese acende um led e se apa-
ga a iluminação dos comandos desacti-
vados).
Premer os botões A,B,CouDpara
abrir/fechar o vidro desejado.
Ao carregar brevemente um dos dois
botões se há o curso “a impulsos” do
vidro, enquanto que ao exercer uma
pressão prolongada se activa o accio-
namento “contínuo automático”, seja
na abertura, que em fecho.
O vidro bloqueia-se na posição deseja-
da ao carregar novamente no botão A,
B,CouD.Porta lado passageiro/
portas traeiras
Na porta do lado passageiro e, em al-
gumas versões, nas portas traseiras são
presentes, alguns botões que coman-
dam a abertura/fecho do relativo vidro.

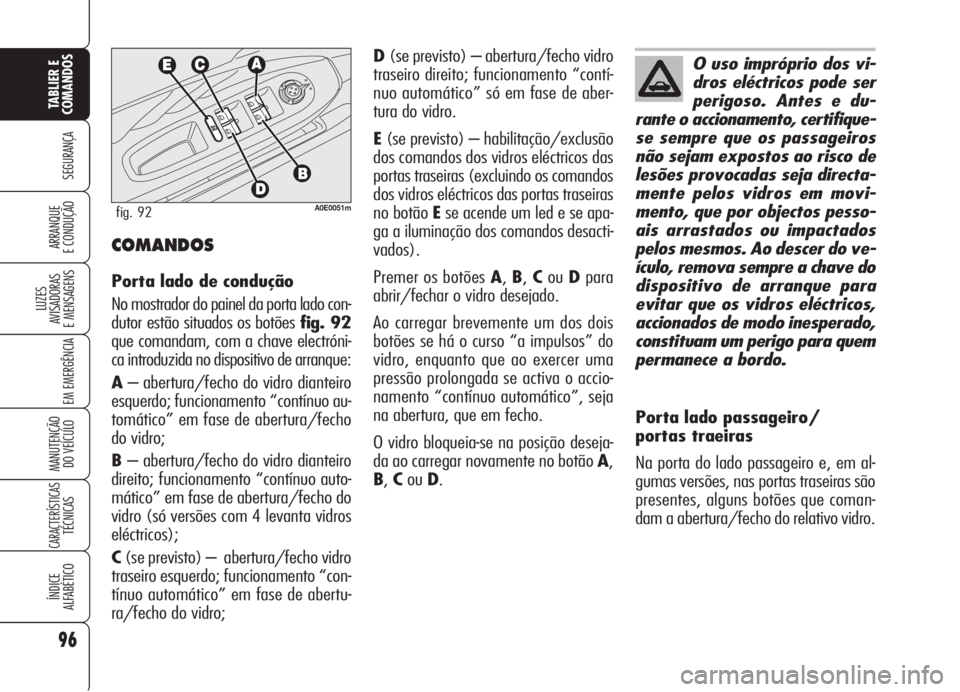

COMANDOS
Porta lado de condução
No mostrador do painel da porta lado con-
dutor estão situados os botões fig. 92
que comandam, com a chave electróni-
ca introduzida no dispositivo de arranque:
A– abertura/fecho do vidro dianteiro
esquerdo; funcionamento “contínuo au-
tomático” em fase de abertura/fecho
do vidro;
B– abertura/fecho do vidro dianteiro
direito; funcionamento “contínuo auto-
mático” em fase de abertura/fecho do
vidro (só versões com 4 levanta vidros
eléctricos);
C(se previsto) – abertura/fecho vidro
traseiro esquerdo; funcionamento “con-
tínuo automático” em fase de abertu-
ra/fecho do vidro;
A0E0051mfig. 92
O uso impróprio dos vi-
dros eléctricos pode ser
perigoso. Antes e du-
rante o accionamento, certifique-
se sempre que os passageiros
não sejam expostos ao risco de
lesões provocadas seja directa-
mente pelos vidros em movi-
mento, que por objectos pesso-
ais arrastados ou impactados
pelos mesmos. Ao descer do ve-
ículo, remova sempre a chave do
dispositivo de arranque para
evitar que os vidros eléctricos,
accionados de modo inesperado,
constituam um perigo para quem
permanece a bordo.
Page 99 of 275
97
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO O fecho imperfeito da bagageira é indi-
cado, em algumas versões pelo acen-
dimento da luz avisadora
´no quadro
de instrumentos, enquanto em outras
versões é visualizado o símbolo
Re
uma mensagem no display (ver o capí-
tulo “Luzes avisadoras e mensagens”).
ABERTURA POR DENTRO
Premer o botão A-fig. 93situado no
plafonier dianteiro.
A tecla A-fig. 93é desabilitada depois
de uma operação de bloqueio das por-
tas efectuado:
❒tramite uma pressione do botão Á
na chave electrónica;
❒tramite uma rotação da inserção me-
tálica da chave na fechadura da por-
ta no lado do condutor;
❒depois do bloqueio automático das
portas após 2,5 minutos aproxima-
damente.
A abertura da bagageira é facilitada pe-
la acção dos amortecedores laterais a
gás.
Ao abrir a bagageira se há o acendi-
mento de uma luz interna: a luz se apa-
ga automaticamente fechando a baga-
geira. No caso em que esquecer a ba-
gageira aberta, a luz se apaga auto-
maticamente depois de alguns minutos.

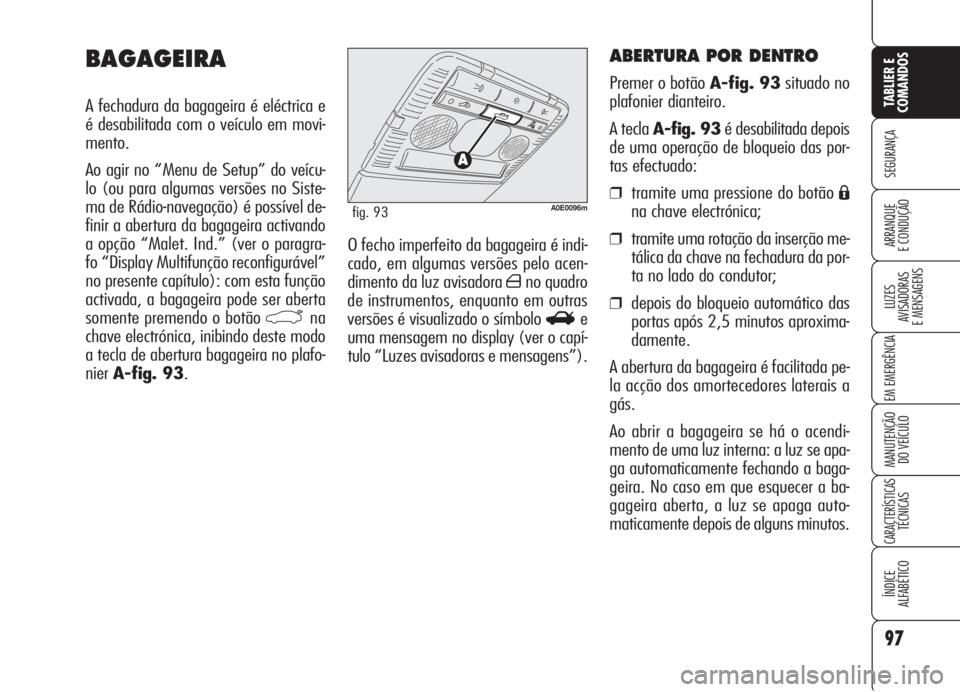

BAGAGEIRA
A fechadura da bagageira é eléctrica e
é desabilitada com o veículo em movi-
mento.
Ao agir no “Menu de Setup” do veícu-
lo (ou para algumas versões no Siste-
ma de Rádio-navegação) é possível de-
finir a abertura da bagageira activando
a opção “Malet. Ind.” (ver o paragra-
fo “Display Multifunção reconfigurável”
no presente capítulo): com esta função
activada, a bagageira pode ser aberta
somente premendo o botão
`na
chave electrónica, inibindo deste modo
a tecla de abertura bagageira no plafo-
nierA-fig. 93.
A0E0096mfig. 93
Page 100 of 275
98
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
ABERTURA
COM TELECOMANDO
Premer no botão `na chave elec-
trónica. A abertura é acompanhada por
um duplo sinal luminosa dos indicado-
res de direcção.
Ao abrir a bagageira na presença de
alarme (se previsto) activo, são desa-
bilitadas:
❒a protecção volumétrica;
❒a protecção anti-levantamento;
❒o sensor de controlo da porta da ba-
gageira.
Ao fechar novamente a bagageira, to-
das estas funções são restabelecidas e
os indicadores de direcção se acendem
por aproximadamente 1 segundo.
FECHO DA BAGAGEIRA
Abaixe a bagageira premendo em co-
rrespondência da fechadura até ouvir o
engate da mesma.
AVISO Se, foi activada a opção ”Ma-
let. ind.”, certifique-se, antes de fechar
a bagageira, de estar em posse da cha-
ve, pois a porta será travada automati-
camente.
Adicionar objectos na
chapelaria ou na porta
da bagageira (alti-fa-
lantes, spoiler, etc.) excepto
quando previsto pelo fabrican-
te pode prejudicar o correcto
funcionamento dos amortece-
dores laterais a gás da própria
porta.

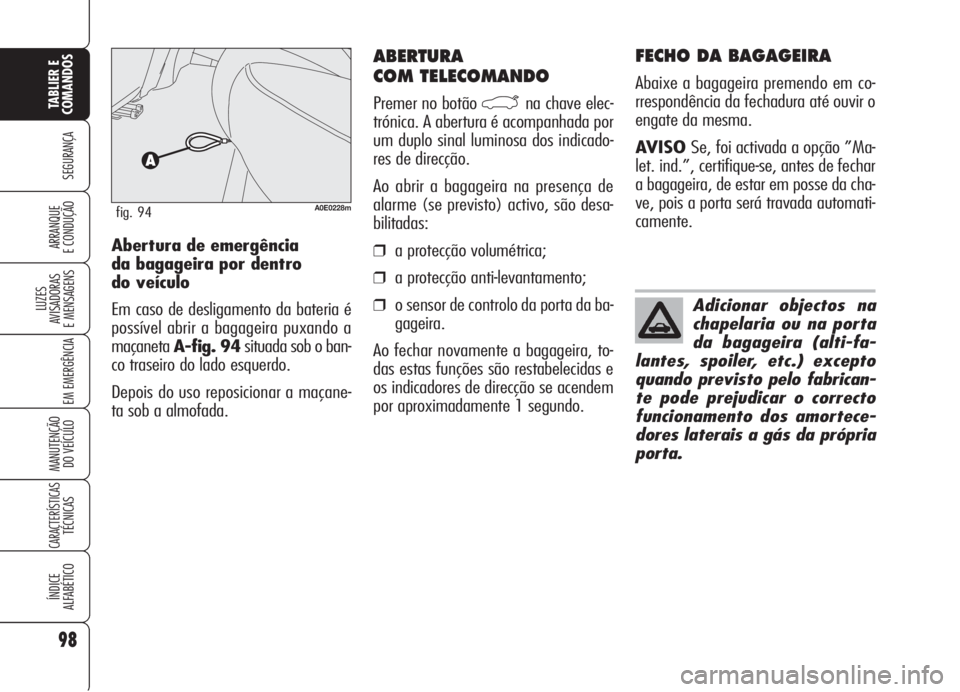

Abertura de emergência
da bagageira por dentro
do veículo
Em caso de desligamento da bateria é
possível abrir a bagageira puxando a
maçanetaA-fig. 94situada sob o ban-
co traseiro do lado esquerdo.
Depois do uso reposicionar a maçane-
ta sob a almofada.
A0E0228mfig. 94
