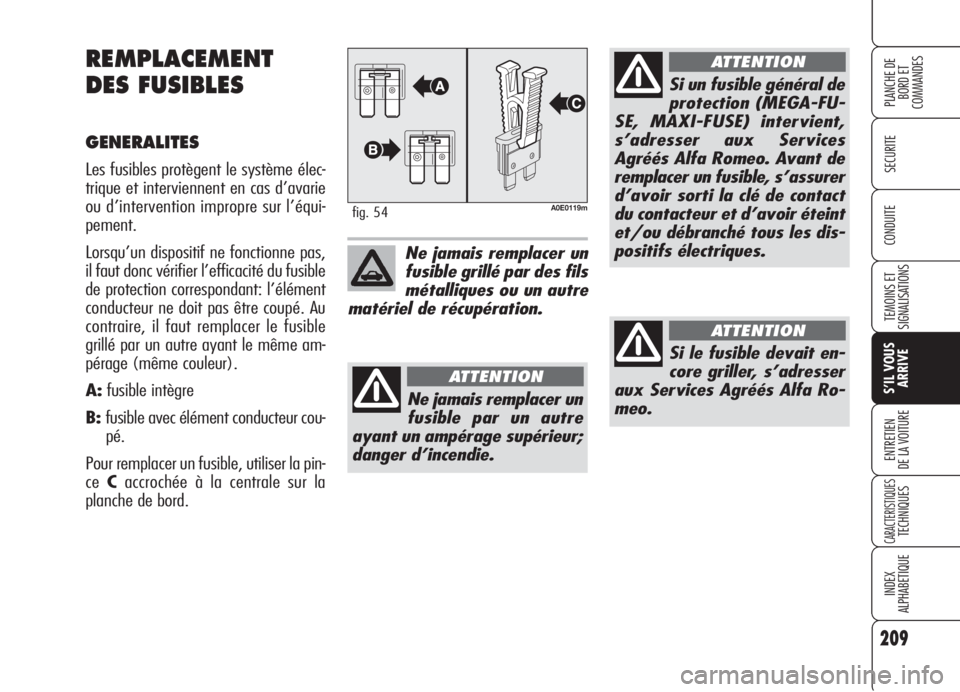

REMPLACEMENT
DES FUSIBLES
GENERALITES
Les fusibles protègent le système élec-
trique et interviennent en cas d’avarie
ou d’intervention impropre sur l’équi-
pement.
Lorsqu’un dispositif ne fonctionne pas,
il faut donc vérifier l’efficacité du fusible
de protection correspondant: l’élément
conducteur ne doit pas être coupé. Au
contraire, il faut remplacer le fusible
grillé par un autre ayant le même am-
pérage (même couleur).
A:fusible intègre
B:fusible avec élément conducteur cou-
pé.
Pour remplacer un fusible, utiliser la pin-
ceCaccrochée à la centrale sur la
planche de bord.
A0E0119mfig. 54
Ne jamais remplacer un
fusible grillé par des fils
métalliques ou un autre
matériel de récupération.
Ne jamais remplacer un
fusible par un autre
ayant un ampérage supérieur;
danger d’incendie.
ATTENTION
Si un fusible général de
protection (MEGA-FU-
SE, MAXI-FUSE) intervient,
s’adresser aux Services
Agréés Alfa Romeo. Avant de
remplacer un fusible, s’assurer
d’avoir sorti la clé de contact
du contacteur et d’avoir éteint
et/ou débranché tous les dis-
positifs électriques.
ATTENTION
Si le fusible devait en-
core griller, s’adresser
aux Services Agréés Alfa Ro-
meo.
ATTENTION

ACCES AUX FUSIBLES
Les fusibles de la voiture sont regroupés
en quatre centrales situées sur la planche
de bord, sur le pôle positif de la batterie,
à côté de la batterie et à l’intérieur du
coffre à bagages (côté gauche).

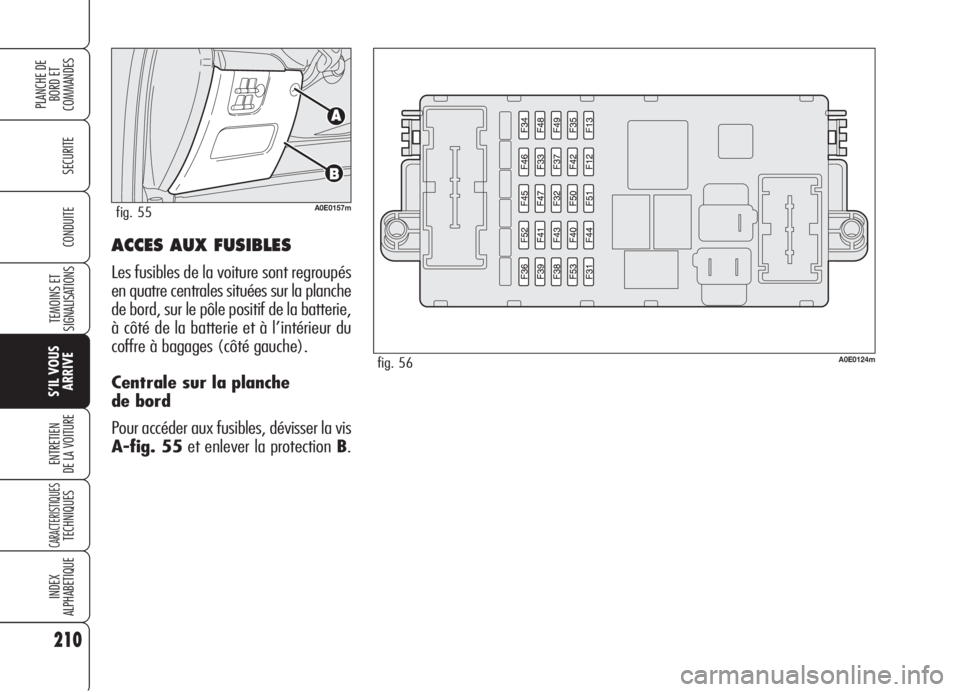

Centrale sur la planche
de bord
Pour accéder aux fusibles, dévisser la vis
A-fig. 55et enlever la protection B.
210
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
A0E0157mfig. 55
A0E0124mfig. 56

211
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

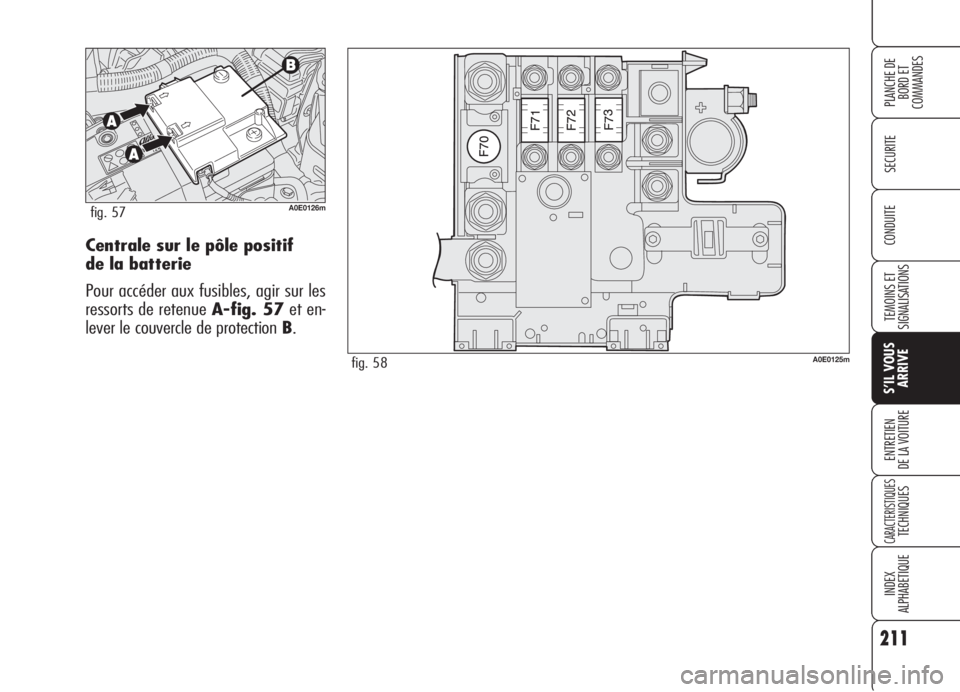

CONDUITECentrale sur le pôle positif
de la batterie
Pour accéder aux fusibles, agir sur les
ressorts de retenue A-fig. 57et en-
lever le couvercle de protection B.
A0E0126mfig. 57
A0E0125mfig. 58

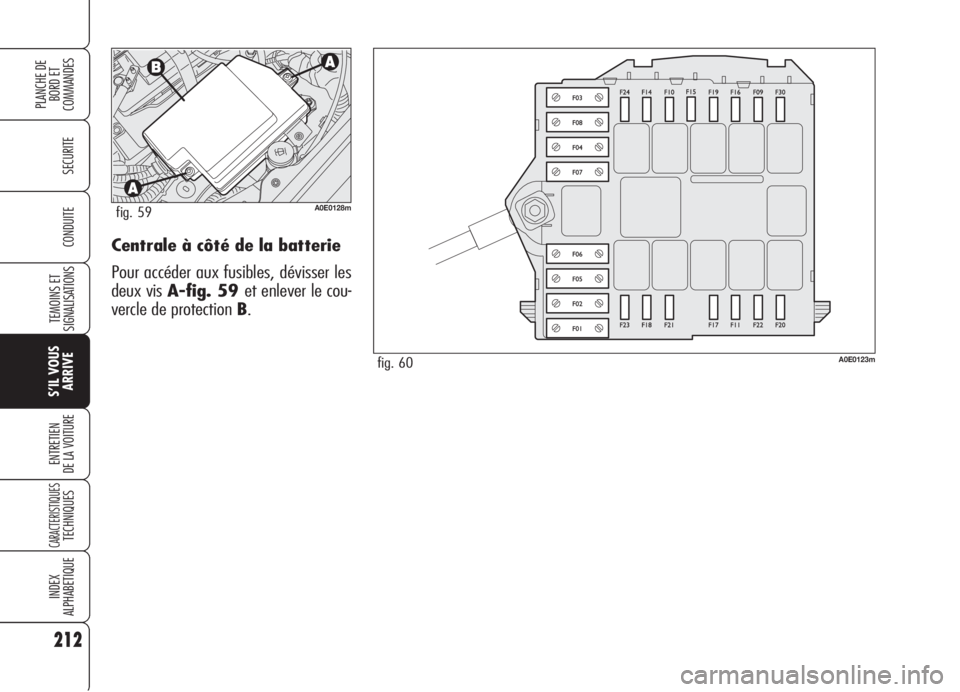

Centrale à côté de la batterie
Pour accéder aux fusibles, dévisser les
deux vis A-fig. 59 et enlever le cou-
vercle de protection B.
212
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
A0E0128mfig. 59
A0E0123mfig. 60

213
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

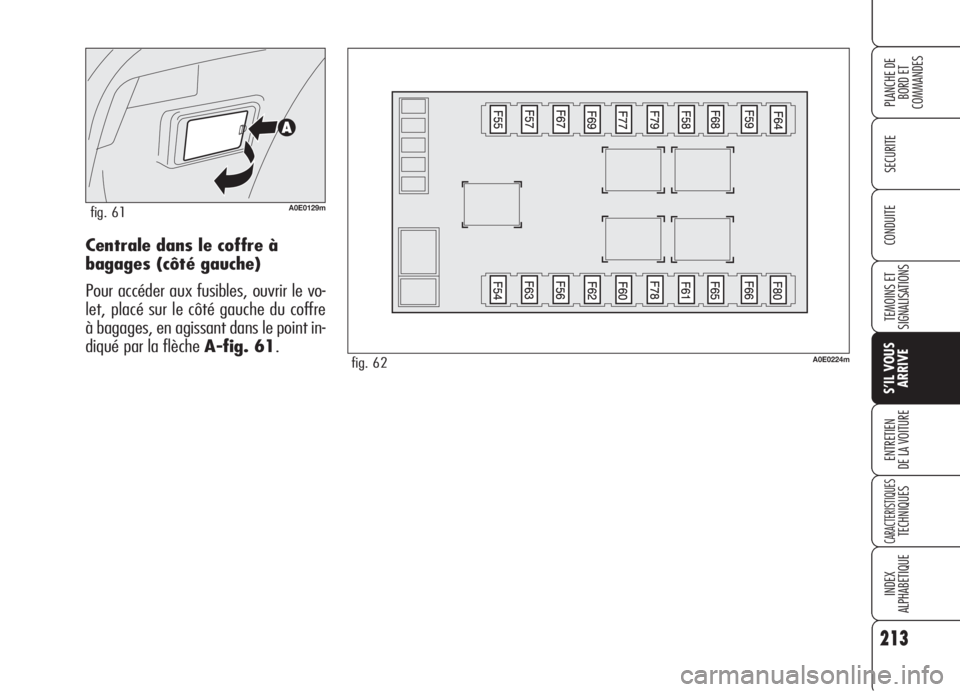

CONDUITECentrale dans le coffre à
bagages (côté gauche)
Pour accéder aux fusibles, ouvrir le vo-
let, placé sur le côté gauche du coffre
à bagages, en agissant dans le point in-
diqué par la flèche A-fig. 61.
A0E0129mfig. 61
A0E0224mfig. 62

214
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

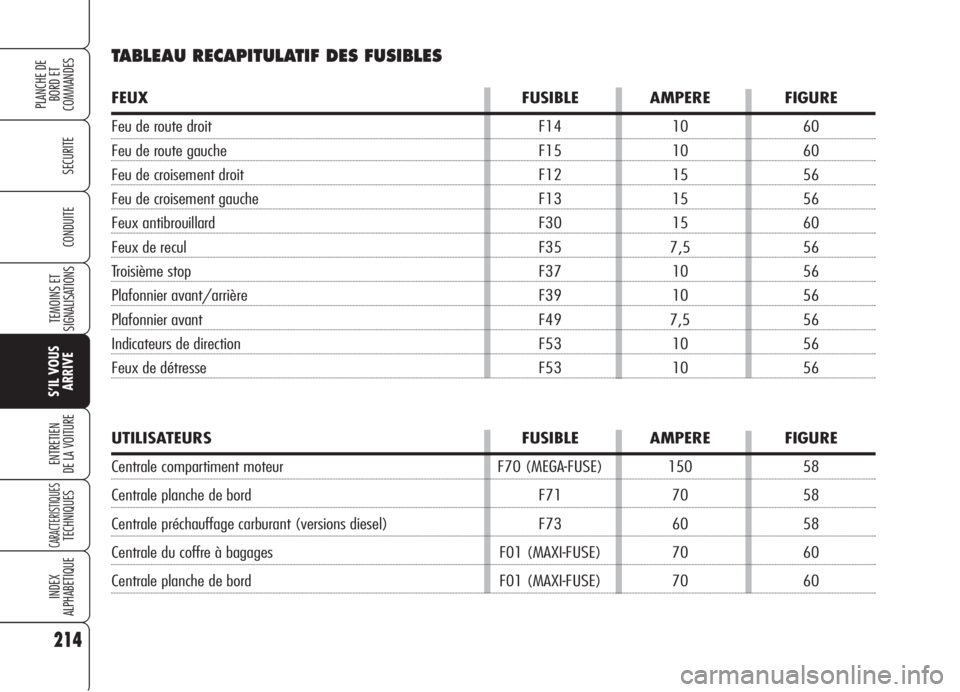

TABLEAU RECAPITULATIF DES FUSIBLES
FEUX FUSIBLE AMPERE FIGURE
Feu de route droit F14 10 60
Feu de route gauche F15 10 60
Feu de croisement droit F12 15 56
Feu de croisement gauche F13 15 56
Feux antibrouillard F30 15 60
Feux de recul F35 7,5 56
Troisième stop F37 10 56
Plafonnier avant/arrière F39 10 56
Plafonnier avant F49 7,5 56
Indicateurs de direction F53 10 56
Feux de détresse F53 10 56
UTILISATEURS FUSIBLE AMPERE FIGURE
Centrale compartiment moteur F70 (MEGA-FUSE) 150 58
Centrale planche de bord F71 70 58
Centrale préchauffage carburant (versions diesel) F73 60 58
Centrale du coffre à bagages F01 (MAXI-FUSE) 70 60
Centrale planche de bord F01 (MAXI-FUSE) 70 60

215
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

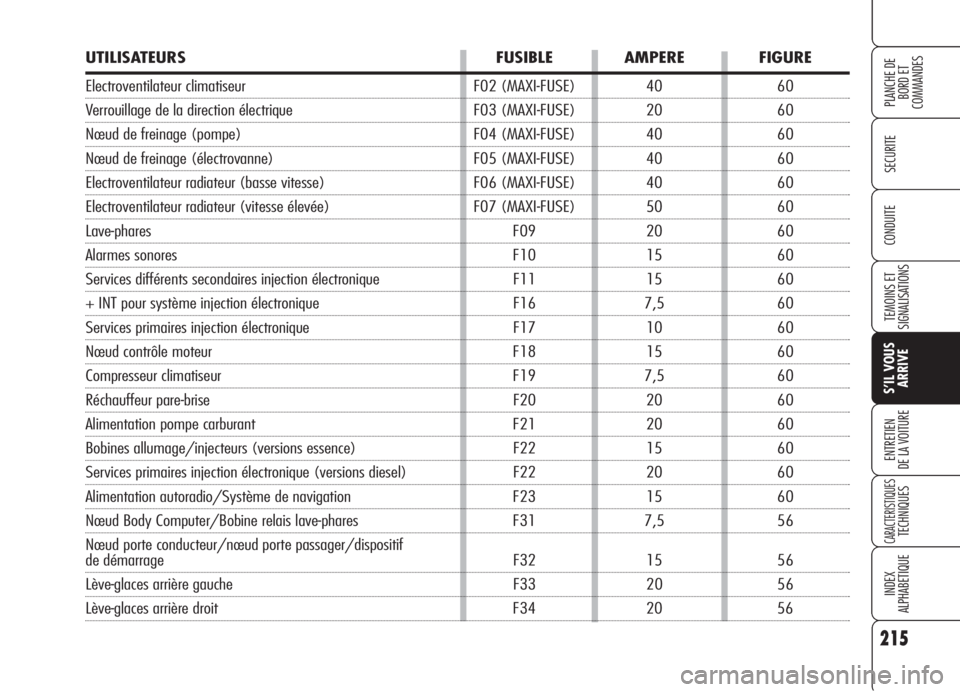

UTILISATEURS FUSIBLE AMPERE FIGURE
Electroventilateur climatiseur F02 (MAXI-FUSE) 40 60
Verrouillage de la direction électrique F03 (MAXI-FUSE) 20 60
Nœud de freinage (pompe) F04 (MAXI-FUSE) 40 60
Nœud de freinage (électrovanne) F05 (MAXI-FUSE) 40 60
Electroventilateur radiateur (basse vitesse) F06 (MAXI-FUSE) 40 60
Electroventilateur radiateur (vitesse élevée) F07 (MAXI-FUSE) 50 60
Lave-phares F09 20 60
Alarmes sonores F10 15 60
Services différents secondaires injection électronique F11 15 60
+ INT pour système injection électronique F16 7,5 60
Services primaires injection électronique F17 10 60
Nœud contrôle moteur F18 15 60
Compresseur climatiseur F19 7,5 60
Réchauffeur pare-brise F20 20 60
Alimentation pompe carburant F21 20 60
Bobines allumage/injecteurs (versions essence) F22 15 60
Services primaires injection électronique (versions diesel) F22 20 60
Alimentation autoradio/Système de navigation F23 15 60
Nœud Body Computer/Bobine relais lave-phares F31 7,5 56
Nœud porte conducteur/nœud porte passager/dispositif
de démarrage F32 15 56
Lève-glaces arrière gauche F33 20 56
Lève-glaces arrière droit F34 20 56

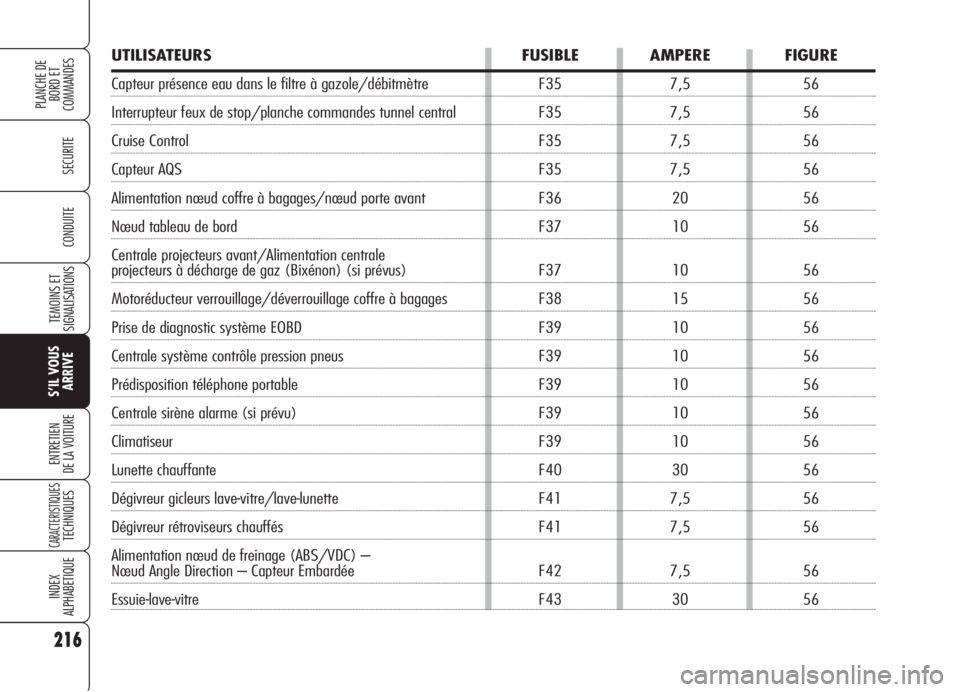

UTILISATEURS FUSIBLE AMPERE FIGURE
Capteur présence eau dans le filtre à gazole/débitmètre F35 7,5 56
Interrupteur feux de stop/planche commandes tunnel central F35 7,5 56
Cruise Control F35 7,5 56
Capteur AQS F35 7,5 56
Alimentation nœud coffre à bagages/nœud porte avant F36 20 56
Nœud tableau de bord F37 10 56
Centrale projecteurs avant/Alimentation centrale
projecteurs à décharge de gaz (Bixénon) (si prévus) F37 10 56
Motoréducteur verrouillage/déverrouillage coffre à bagages F38 15 56
Prise de diagnostic système EOBD F39 10 56
Centrale système contrôle pression pneus F39 10 56
Prédisposition téléphone portable F39 10 56
Centrale sirène alarme (si prévu) F39 10 56
Climatiseur F39 10 56
Lunette chauffante F40 30 56
Dégivreur gicleurs lave-vitre/lave-lunette F41 7,5 56
Dégivreur rétroviseurs chauffés F41 7,5 56
Alimentation nœud de freinage (ABS/VDC) –
Nœud Angle Direction – Capteur Embardée F42 7,5 56
Essuie-lave-vitre F43 30 56
216
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

217
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
UTILISATEURS FUSIBLE AMPERE FIGURE
Allume-cigares avant sur meuble central F44 10 56
Centrale toit ouvrant (rideau) F45 20 56
Toit ouvrant F46 20 56
Lève-glace avant gauche F47 20 56
Lève-glace avant droit/centrale gestion
porte côté passager F48 30 56
Système de navigation F49 7,5 56
Centrale capteur de pluie F49 7,5 56
Nœud volant F49 7,5 56
Toit ouvrant F49 7,5 56
Planche boutons de commande F49 7,5 56
Centrale alarme volumétriques F49 7,5 56
Nœud capteurs de stationnement F49 7,5 56
Planche commandes tunnel central F49 7,5 56
Eclairage commandes sièges avant F49 7,5 56
Services sur le pare-brise F49 7,5 56
Prédisposition téléphone portable F39 10 56
Bouton START/STOP F49 7,5 56
Système Air Bag F50 7,5 56
Centrale système contrôle pression pneus F51 7,5 56

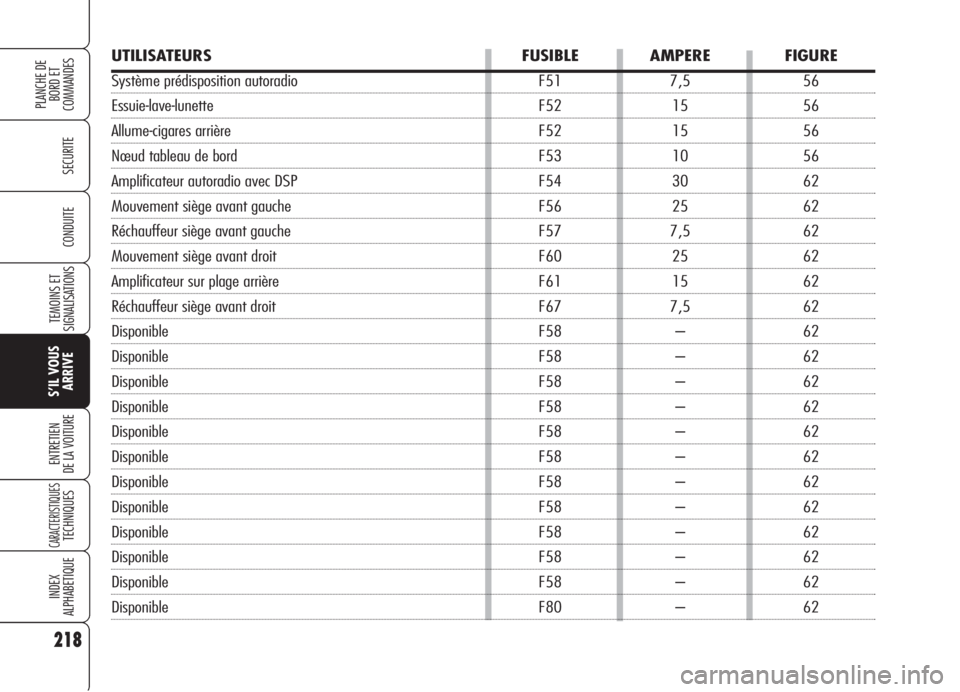

UTILISATEURS FUSIBLE AMPERE FIGURE
Système prédisposition autoradio F51 7,5 56
Essuie-lave-lunette F52 15 56
Allume-cigares arrière F52 15 56
Nœud tableau de bord F53 10 56
Amplificateur autoradio avec DSP F54 30 62
Mouvement siège avant gauche F56 25 62
Réchauffeur siège avant gauche F57 7,5 62
Mouvement siège avant droit F60 25 62
Amplificateur sur plage arrière F61 15 62
Réchauffeur siège avant droit F67 7,5 62
Disponible F58 – 62
Disponible F58 – 62
Disponible F58 – 62
Disponible F58 – 62
Disponible F58 – 62
Disponible F58 – 62
Disponible F58 – 62
Disponible F58 – 62
Disponible F58 – 62
Disponible F58 – 62
Disponible F58 – 62
Disponible F80 – 62
