Alfa Romeo 159 2007 Brugs- og vedligeholdelsesvejledning (in Danish)

300
ALFA 159 SPORTWAGON
A0E0286mfig. 27

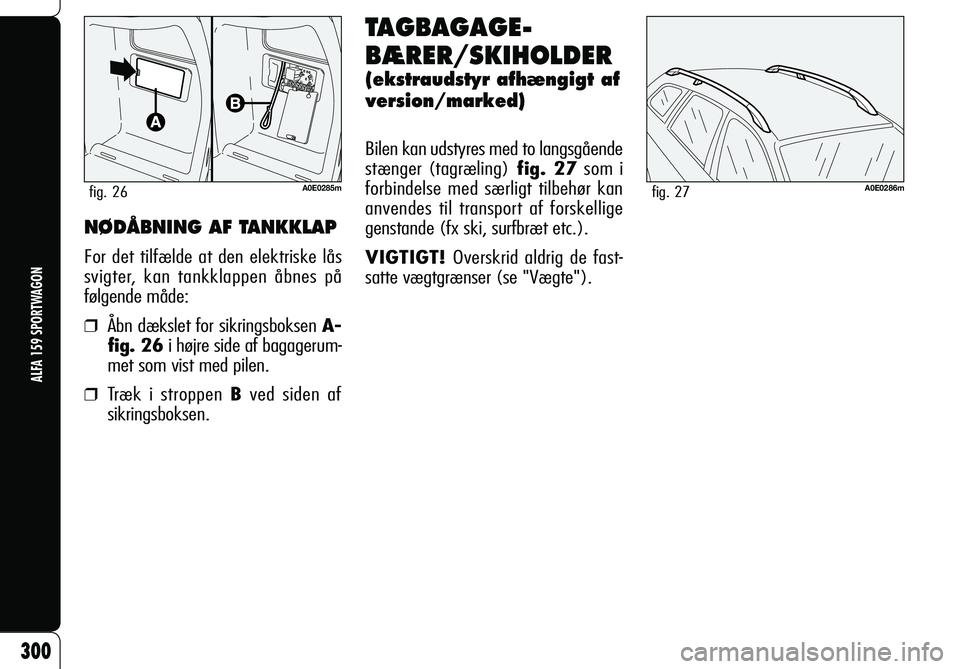

TAGBAGAGE-
BÆRER/SKIHOLDER
(ekstraudstyr afhængigt af
version/marked)
Bilen kan udstyres med to langsgående
stænger (tagræling) fig. 27 som i
forbindelse med særligt tilbehør kan
anvendes til transport af forskellige
genstande (fx ski, surfbræt etc.).
VIGTIGT! Overskrid aldrig de fast-
satte vægtgrænser (se "Vægte").
NØDÅBNING AF TANKKLAP
For det tilfælde at den elektriske lås
svigter, kan tankklappen åbnes på
følgende måde:
❒ Åbn dækslet for sikringsboksen A-
fig. 26 i højre side af bagagerum-
met som vist med pilen.
❒ Træk i stroppen B ved siden af
sikringsboksen.
A0E0285mfig. 26
52749_Alfa159 _291-320.indd 30019/12/06 12:49:26

301
ALFA 159 SPORTWAGON
Det er muligt at anvende en konven-
tionel barnestol samtidig med "Univer-
sal Isofix". Ved brug af "Universal Iso-
fix" skal man være opmærksomheden
på at der kun må anvendes "Universal
Isofix" barnestole som er godkendt
med mærkningen ECE R44/03 "Uni-
versal Isofix".

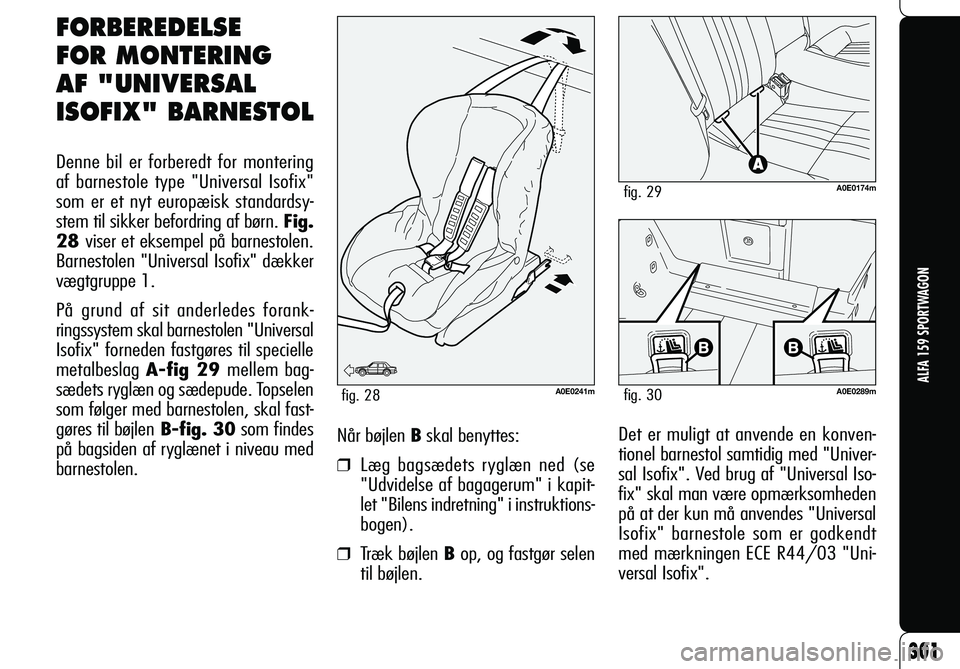

FORBEREDELSE
FOR MONTERING
AF "UNIVERSAL
ISOFIX" BARNESTOL
Denne bil er forberedt for montering
af barnestole type "Universal Isofix"
som er et nyt europæisk standardsy-
stem til sikker befordring af børn. Fig.
28 viser et eksempel på barnestolen.
Barnestolen "Universal Isofix" dækker
vægtgruppe 1.
På grund af sit anderledes forank-
ringssystem skal barnestolen "Universal
Isofix" forneden fastgøres til specielle
metalbeslag A-fig 29 mellem bag-
sædets ryglæn og sædepude. Topselen
som følger med barnestolen, skal fast-
gøres til bøjlen B-fig. 30 som findes
på bagsiden af ryglænet i niveau med
barnestolen.Når bøjlen B skal benyttes:
❒ Læg bagsædets ryglæn ned (se
"Udvidelse af bagagerum" i kapit-
let "Bilens indretning" i instruktions-
bogen).
❒ Træk bøjlen B op, og fastgør selen
til bøjlen.
A0E0174mfig. 29
A0E0289mfig. 30
fig. 28A0E0241m
52749_Alfa159 _291-320.indd 30119/12/06 12:49:26

❒ Afmonter grundpladen med fatnin-
gerne ved at trykke på klemmerne
B, fig. 32.
302
ALFA 159 SPORTWAGON

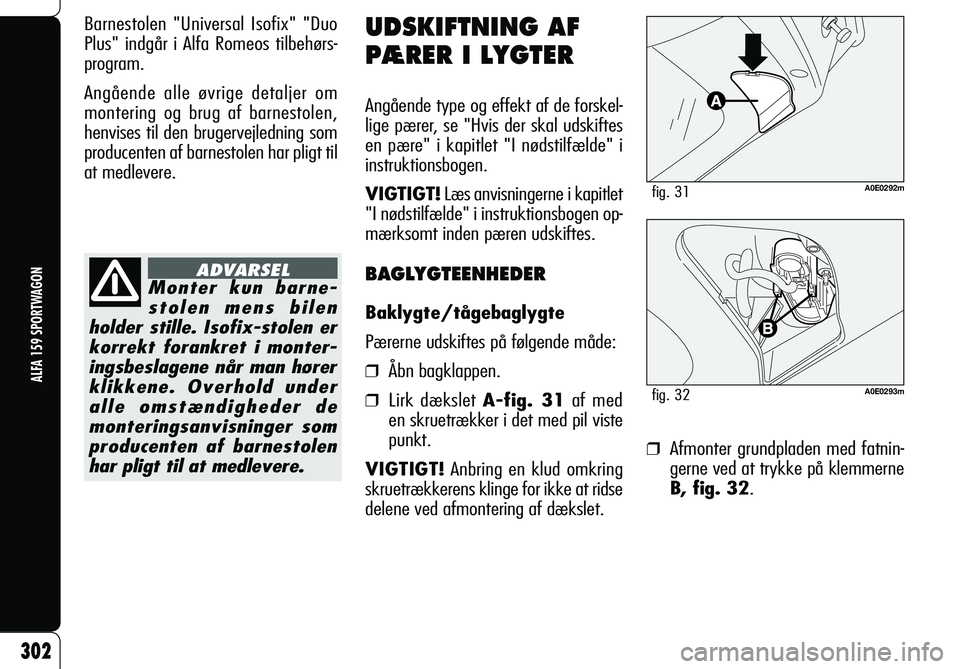

UDSKIFTNING AF
PÆRER I LYGTER
Angående type og effekt af de forskel-
lige pærer, se "Hvis der skal udskiftes
en pære" i kapitlet "I nødstilfælde" i
instruktionsbogen.
VIGTIGT! Læs anvisningerne i kapitlet
"I nødstilfælde" i instruktionsbogen op-
mærksomt inden pæren udskiftes.
BAGLYGTEENHEDER
Baklygte/tågebaglygte
Pærerne udskiftes på følgende måde:
❒ Åbn bagklappen.
❒ Lirk dækslet A-fig. 31 af med
en skruetrækker i det med pil viste
punkt.
VIGTIGT! Anbring en klud omkring
skruetrækkerens klinge for ikke at ridse
delene ved afmontering af dækslet.
Monter kun barne-
stolen mens bilen
holder stille. Isofix-stolen er
korrekt forankret i monter-
ingsbeslagene når man hører
klikkene. Overhold under
alle omstændigheder de
monterings anvisninger som
producenten af barnestolen
har pligt til at medlevere.
ADVARSEL
Barnestolen "Universal Isofix" "Duo
Plus" indgår i Alfa Romeos tilbehørs-
program.
Angående alle øvrige detaljer om
montering og brug af barnestolen,
henvises til den brugervejledning som
producenten af barnestolen har pligt til
at medlevere.
A0E0292mfig. 31
A0E0293mfig. 32
52749_Alfa159 _291-320.indd 30219/12/06 12:49:26

303
ALFA 159 SPORTWAGON

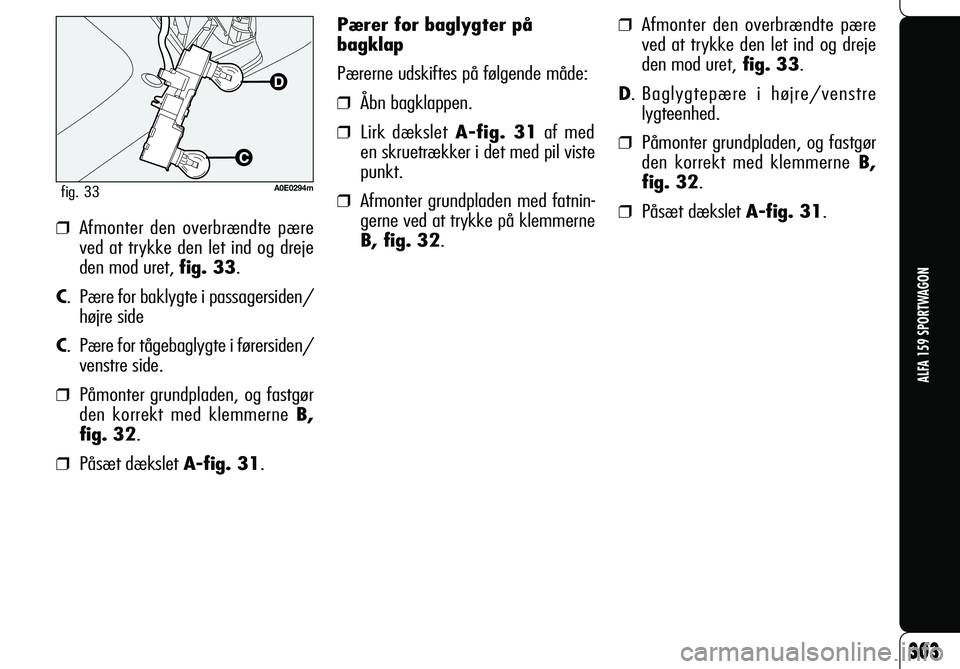

Pærer for baglygter på
bagklap
Pærerne udskiftes på følgende måde:
❒ Åbn bagklappen.
❒ Lirk dækslet A-fig. 31 af med
en skruetrækker i det med pil viste
punkt.
❒ Afmonter grundpladen med fatnin-
gerne ved at trykke på klemmerne
B, fig. 32.
❒ Afmonter den overbrændte pære
ved at trykke den let ind og dreje
den mod uret, fig. 33.
C. Pære for baklygte i passagersiden/
højre side
C. Pære for tågebaglygte i førersiden/
venstre side.
❒ Påmonter grundpladen, og fastgør
den korrekt med klemmerne B,
fig. 32.
❒ Påsæt dækslet A-fig. 31.
A0E0294mfig. 33
❒ Afmonter den overbrændte pære
ved at trykke den let ind og dreje
den mod uret, fig. 33.
D. Baglygtepære i højre/venstre
lygteenhed.
❒ Påmonter grundpladen, og fastgør
den korrekt med klemmerne B,
fig. 32.
❒ Påsæt dækslet A-fig. 31.
52749_Alfa159 _291-320.indd 30319/12/06 12:49:27

304
ALFA 159 SPORTWAGON

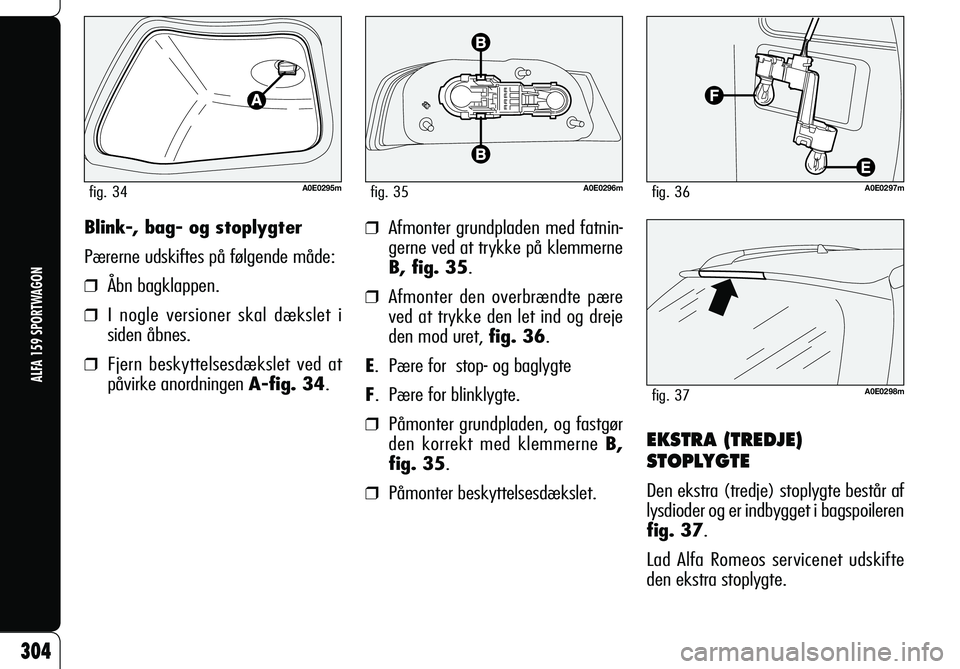

Blink-, bag- og stoplygter
Pærerne udskiftes på følgende måde:
❒ Åbn bagklappen.
❒ I nogle versioner skal dækslet i
siden åbnes.
❒ Fjern beskyttelsesdækslet ved at
påvirke anordningen A-fig. 34.
A0E0296mfig. 35A0E0297mfig. 36
A0E0298mfig. 37
❒ Afmonter grundpladen med fatnin-
gerne ved at trykke på klemmerne
B, fig. 35.
❒ Afmonter den overbrændte pære
ved at trykke den let ind og dreje
den mod uret, fig. 36.
E. Pære for stop- og baglygte
F. Pære for blinklygte.
❒ Påmonter grundpladen, og fastgør
den korrekt med klemmerne B,
fig. 35.
❒ Påmonter beskyttelsesdækslet.
A0E0295mfig. 34
EKSTRA (TREDJE)
STOPLYGTE
Den ekstra (tredje) stoplygte består af
lysdioder og er indbygget i bagspoileren
fig. 37.
Lad Alfa Romeos servicenet udskifte
den ekstra stoplygte.
52749_Alfa159 _291-320.indd 30419/12/06 12:49:27

305
ALFA 159 SPORTWAGON

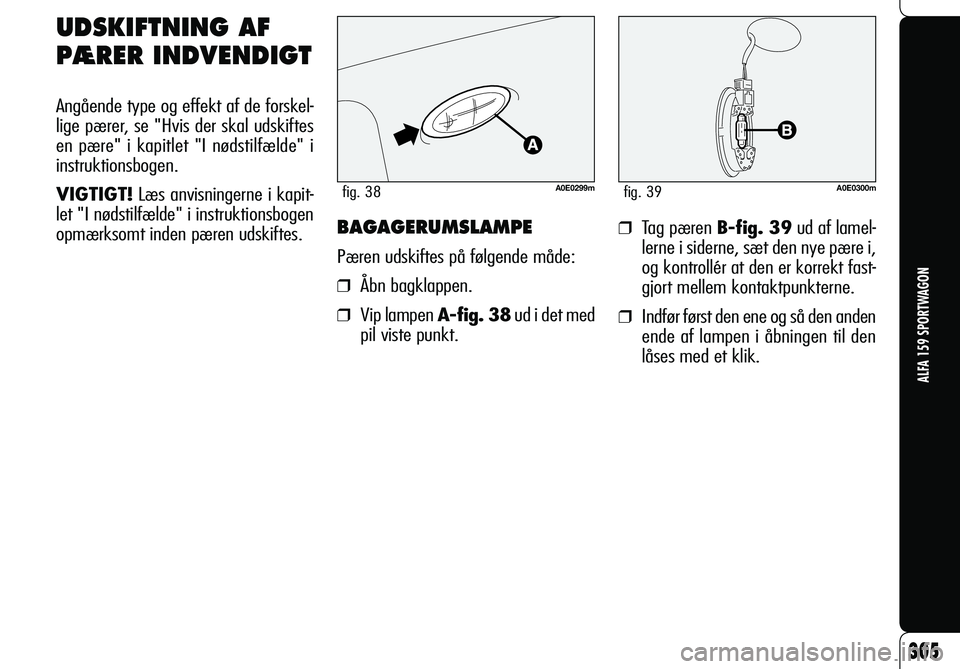

BAGAGERUMSLAMPE
Pæren udskiftes på følgende måde:
❒ Åbn bagklappen.
❒ Vip lampen A-fig. 38 ud i det med
pil viste punkt.
❒ Tag pæren B-fig. 39 ud af lamel-
lerne i siderne, sæt den nye pære i,
og kontrollér at den er korrekt fast-
gjort mellem kontaktpunkterne.
❒ Indfør først den ene og så den anden
ende af lampen i åbningen til den
låses med et klik.
UDSKIFTNING AF
PÆRER INDVENDIGT
Angående type og effekt af de forskel-
lige pærer, se "Hvis der skal udskiftes
en pære" i kapitlet "I nødstilfælde" i
instruktionsbogen.
VIGTIGT! Læs anvisningerne i kapit-
let "I nødstilfælde" i instruktionsbogen
opmærksomt inden pæren udskiftes.
A0E0299mfig. 38A0E0300mfig. 39
52749_Alfa159 _291-320.indd 30519/12/06 12:49:27

❒ Tag pæren B-fig. 41 ud af lamel-
lerne i siderne, sæt den nye pære i,
og kontrollér at den er korrekt fast-
gjort mellem kontaktpunkterne.
❒ Indfør først den ene og så den anden
ende af lampen i åbningen til den
låses med et klik.

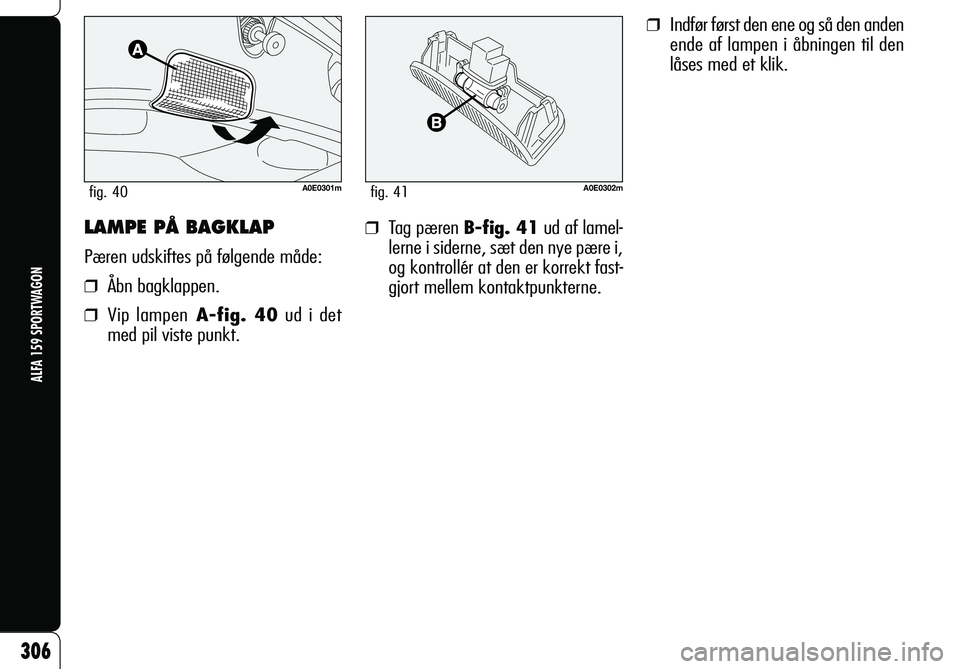

LAMPE PÅ BAGKLAP
Pæren udskiftes på følgende måde:
❒ Åbn bagklappen.
❒ Vip lampen A-fig. 40 ud i det
med pil viste punkt.
306
ALFA 159 SPORTWAGON
A0E0301mfig. 40A0E0302mfig. 41
52749_Alfa159 _291-320.indd 30619/12/06 12:49:27

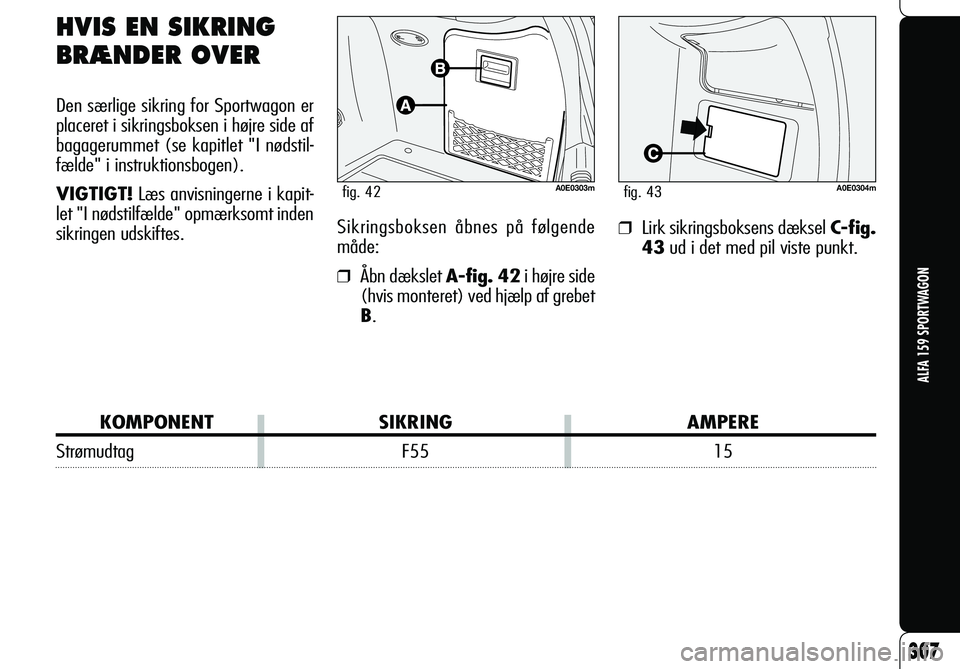

HVIS EN SIKRING
BRÆNDER OVER
Den særlige sikring for Sportwagon er
placeret i sikringsboksen i højre side af
bagagerummet (se kapitlet "I nødstil-
fælde" i instruktionsbogen).
VIGTIGT! Læs anvisningerne i kapit-
let "I nødstilfælde" opmærksomt inden
sikringen udskiftes.
307
ALFA 159 SPORTWAGON
A0E0303mfig. 42A0E0304mfig. 43
Sikringsboksen åbnes på følgende
måde:
❒ Åbn dækslet A-fig. 42 i højre side
(hvis monteret) ved hjælp af grebet
B.
KOMPONENT SIKRING AMPERE
Strømudtag F55 15
❒ Lirk sikringsboksens dæksel C-fig.
43 ud i det med pil viste punkt.
52749_Alfa159 _291-320.indd 30719/12/06 12:49:27

308
ALFA 159 SPORTWAGON

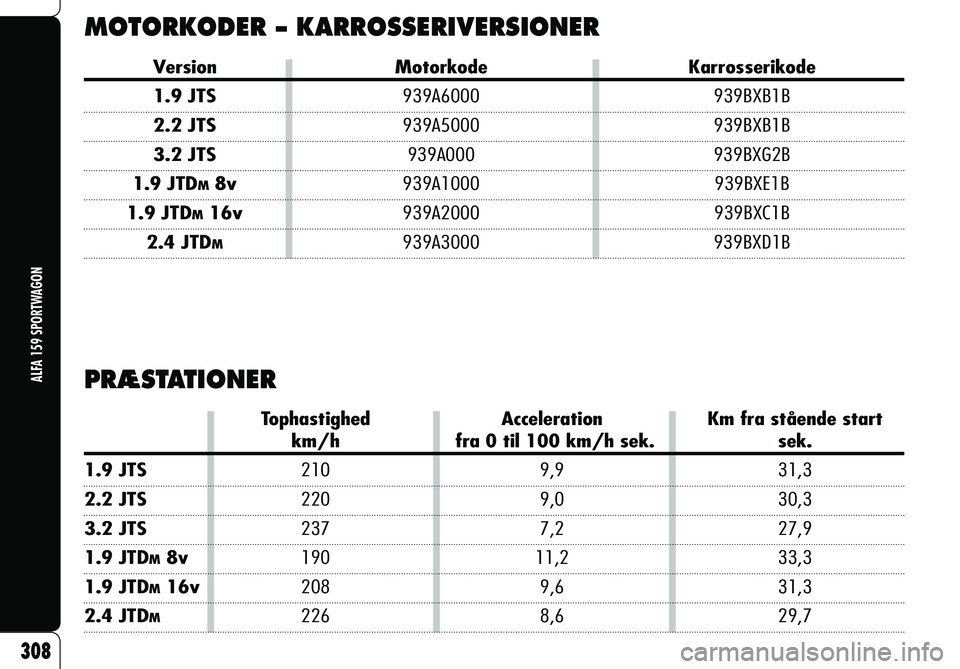

Version Motorkode Karrosserikode
1.9 JTS 939A6000 939BXB1B
2.2 JTS 939A5000 939BXB1B
3.2 JTS 939A000 939BXG2B
1.9 JTD
M 8v 939A1000 939BXE1B
1.9 JTD
M 16v 939A2000 939BXC1B
2.4 JTD
M 939A3000 939BXD1B
MOTORKODER – KARROSSERIVERSIONER
Tophastighed Acceleration Km fra stående start
km/h fra 0 til 100 km/h sek. sek.
1.9 JTS 210 9,9 31,3
2.2 JTS 220 9,0 30,3
3.2 JTS 237 7,2 27,9
1.9 JTD
M 8v 190 11,2 33,3
1.9 JTD
M 16v 208 9,6 31,3
2.4 JTD
M 226 8,6 29,7
PRÆSTATIONER
52749_Alfa159 _291-320.indd 30819/12/06 12:49:27

309
ALFA 159 SPORTWAGON

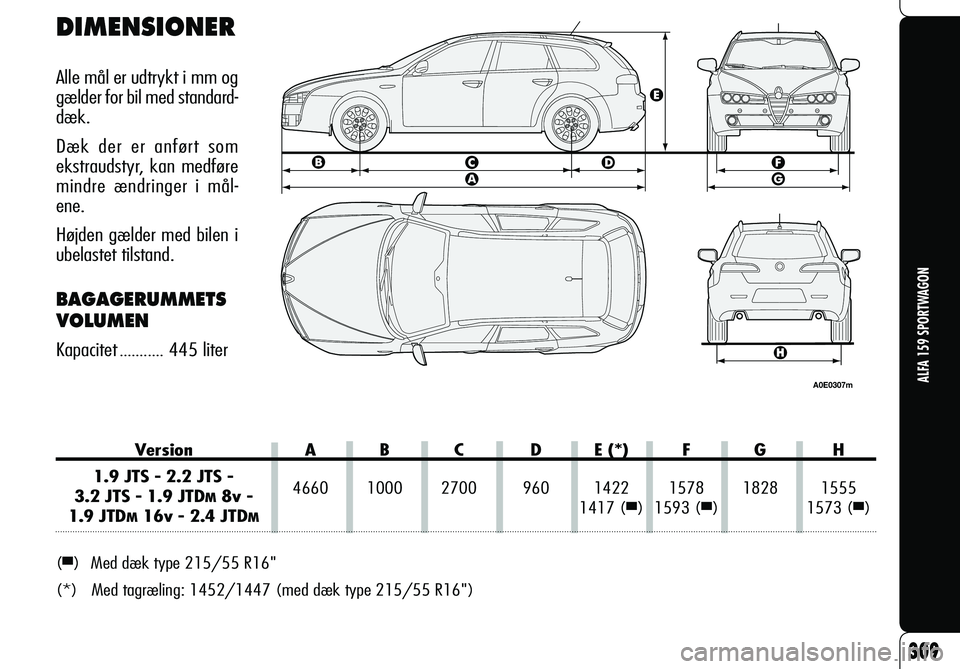

DIMENSIONER
Alle mål er udtrykt i mm og
gælder for bil med standard-
dæk.
Dæk der er anført som
ekstra udstyr, kan medføre
mindre ændringer i mål-
ene.
Højden gælder med bilen i
ubelastet tilstand.
BAGAGERUMMETS
VOLUMEN
Kapacitet ........... 445 liter
A0E0307m
Version A B C D E (*) F G H
1.9 JTS - 2.2 JTS -
3.2 JTS - 1.9 JTD
M 8v - 4660 1000 2700 960 1422 1578 1828 1555
1.9 JTD
M 16v - 2.4 JTDM 1417 (■) 1593 (■) 1573 (■)
(
■) Med dæk type 215/55 R16"
(*) Med tagræling: 1452/1447 (med dæk type 215/55 R16")
