Alfa Romeo 159 2007 Libretto Uso Manutenzione (in Italian)

259
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

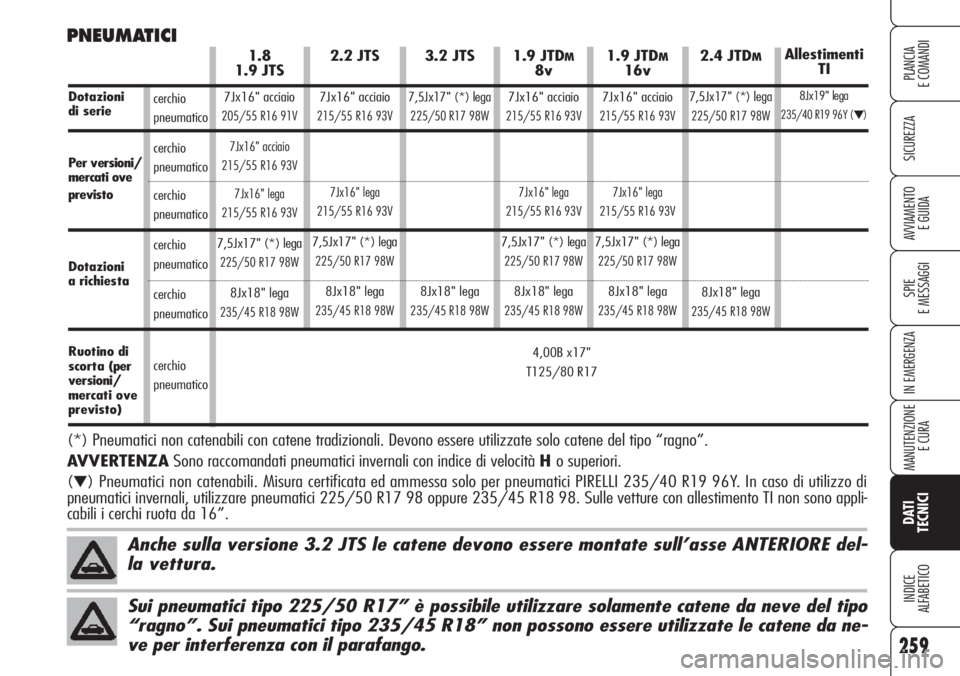

(*) Pneumatici non catenabili con catene tradizionali. Devono essere utilizzate solo catene del tipo “ragno”.
AVVERTENZASono raccomandati pneumatici invernali con indice di velocità Ho superiori.
(
▼) Pneumatici non catenabili. Misura certificata ed ammessa solo per pneumatici PIRELLI 235/40 R19 96Y. In caso di utilizzo di
pneumatici invernali, utilizzare pneumatici 225/50 R17 98 oppure 235/45 R18 98. Sulle vetture con allestimento TI non sono appli-
cabili i cerchi ruota da 16”.
Sui pneumatici tipo 225/50 R17” è possibile utilizzare solamente catene da neve del tipo
“ragno”. Sui pneumatici tipo 235/45 R18” non possono essere utilizzate le catene da ne-
ve per interferenza con il parafango. Anche sulla versione 3.2 JTS le catene devono essere montate sull’asse ANTERIORE del-
la vettura.
4,00B x17"
T125/80 R17
PNEUMATICI
1.9 JTDM16v
7Jx16" acciaio
215/55 R16 93V
7Jx16" lega
215/55 R16 93V
7,5Jx17" (*) lega
225/50 R17 98W
8Jx18" lega
235/45 R18 98W
2.4 JTDM
7,5Jx17" (*) lega
225/50 R17 98W
8Jx18" lega
235/45 R18 98W
1.9 JTDM8v
7Jx16" acciaio
215/55 R16 93V
7Jx16" lega
215/55 R16 93V
7,5Jx17" (*) lega
225/50 R17 98W
8Jx18" lega
235/45 R18 98W
3.2 JTS
7,5Jx17" (*) lega
225/50 R17 98W
8Jx18" lega
235/45 R18 98W
2.2 JTS
7Jx16" acciaio
215/55 R16 93V
7Jx16" lega
215/55 R16 93V
7,5Jx17" (*) lega
225/50 R17 98W
8Jx18" lega
235/45 R18 98W
1.8
1.9 JTS
7Jx16" acciaio
205/55 R16 91V
7Jx16" acciaio
215/55 R16 93V
7Jx16" lega
215/55 R16 93V
7,5Jx17" (*) lega
225/50 R17 98W
8Jx18" lega
235/45 R18 98W
cerchio
pneumatico
cerchio
pneumatico
cerchio
pneumatico
cerchio
pneumatico
cerchio
pneumatico
cerchio
pneumatico
Allestimenti
TI
8Jx19" lega
235/40 R19 96Y (▼)
Dotazionidi serie
Per versioni/
mercati ove
previsto
Dotazionia richiesta
Ruotino di
scorta(per
versioni/
mercati ove
previsto)

Pneumatici
205/55 R16 91V
anteriori posteriori
2,3 2,3
2,6 2,6Pneumatici215/55 R16 93V
anteriori posteriori
2,3 2,3
2,6 2,6Ruotino
di scortaT125/80 R17
4,2 Pneumatici
225/50 R17 98W
anteriori posteriori
2,5 2,5
2,7 2,7Pneumatici
235/40 R19 96Y (▼)
anteriori posteriori
2,7 2,5
2,8 2,6 Pneumatici
235/45 R18 98W
anteriori posteriori
2,7 2,5
2,8 2,6
260
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

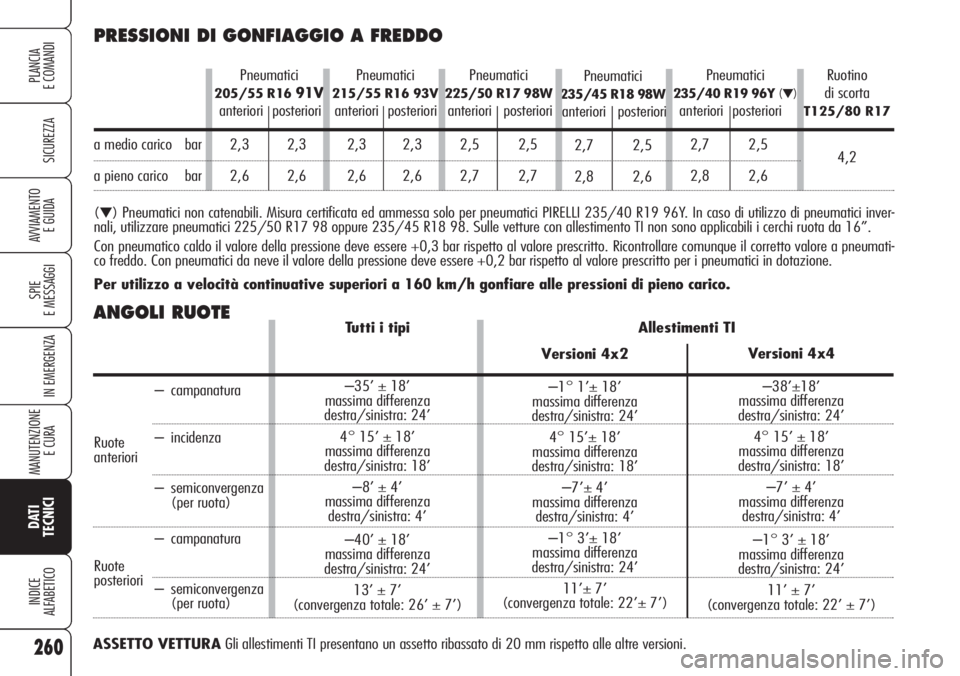

PRESSIONI DI GONFIAGGIO A FREDDO
(▼) Pneumatici non catenabili. Misura certificata ed ammessa solo per pneumatici PIRELLI 235/40 R19 96Y. In caso di utilizzo di pneumatici inver-
nali, utilizzare pneumatici 225/50 R17 98 oppure 235/45 R18 98. Sulle vetture con allestimento TI non sono applicabili i cerchi ruota da 16”.
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto. Ricontrollare comunque il corretto valore a pneumati-
co freddo. Con pneumatici da neve il valore della pressione deve essere +0,2 bar rispetto al valore prescritto per i pneumatici in dotazione.
Per utilizzo a velocità continuative superiori a 160 km/h gonfiare alle pressioni di pieno carico.
ANGOLI RUOTETutti i tipi
–35’ ± 18’
massima differenza
destra/sinistra: 24’
4° 15’ ± 18’
massima differenza
destra/sinistra: 18’
–8’ ± 4’
massima differenza
destra/sinistra: 4’
–40’ ± 18’
massima differenza
destra/sinistra: 24’
13’ ± 7’
(convergenza totale: 26’ ± 7’)
Ruote
anteriori
Ruote
posterioriVersioni 4x2
–1° 1’± 18’
massima differenza
destra/sinistra: 24’
4° 15’± 18’
massima differenza
destra/sinistra: 18’
–7’± 4’
massima differenza
destra/sinistra: 4’
–1° 3’± 18’
massima differenza
destra/sinistra: 24’
11’± 7’
(convergenza totale: 22’± 7’)Versioni 4x4
–38’±18’
massima differenza
destra/sinistra: 24’
4° 15’ ± 18’
massima differenza
destra/sinistra: 18’
–7’ ± 4’
massima differenza
destra/sinistra: 4’
–1° 3’ ± 18’
massima differenza
destra/sinistra: 24’
11’ ± 7’
(convergenza totale: 22’ ± 7’) Allestimenti TI
– campanatura
– incidenza
– semiconvergenza
(per ruota)
– campanatura
– semiconvergenza (per ruota)
ASSETTO VETTURAGli allestimenti TI presentano un assetto ribassato di 20 mm rispetto alle altre versioni.
a medio carico bar
a pieno carico bar

261
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Versioni A B C D E F G H
1.8 - 1.9 JTS - 2.2 JTS -
3.2 JTS - 1.9 JTD
M8v -4660 1000 2700 960 1422 1578 1828 1555
1.9 JTDM16v - 2.4 JTDM1417 (■) 1593 (■) 1573 (■)

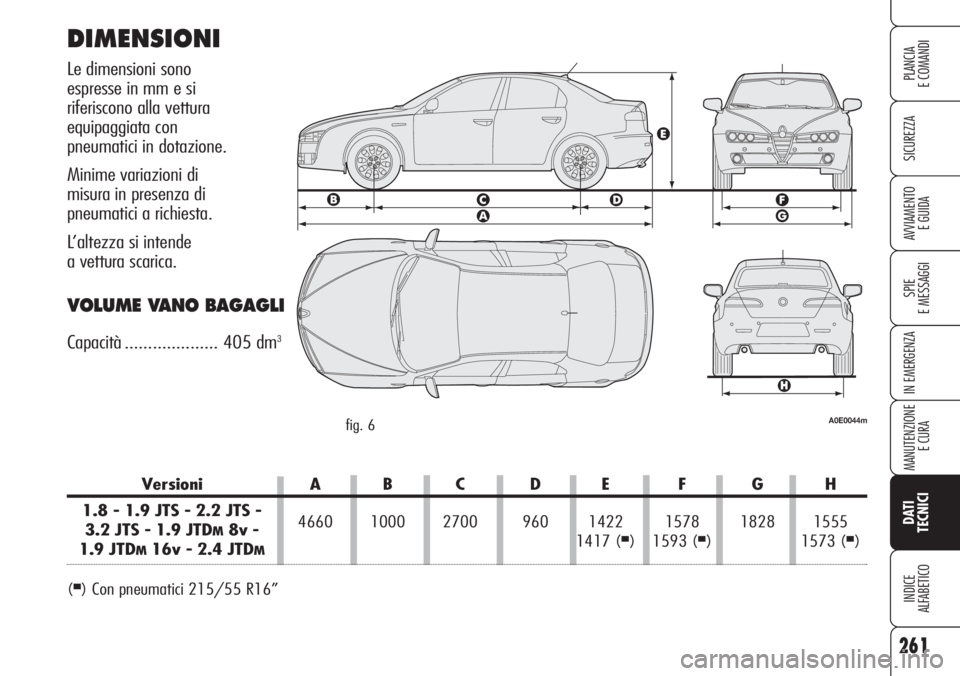

DIMENSIONI
Le dimensioni sono
espresse in mm e si
riferiscono alla vettura
equipaggiata con
pneumatici in dotazione.
Minime variazioni di
misura in presenza di
pneumatici a richiesta.
L’altezza si intende
a vettura scarica.
VOLUME VANO BAGAGLI
Capacità .................... 405 dm3
(■) Con pneumatici 215/55 R16”
A0E0044mfig. 6

262
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

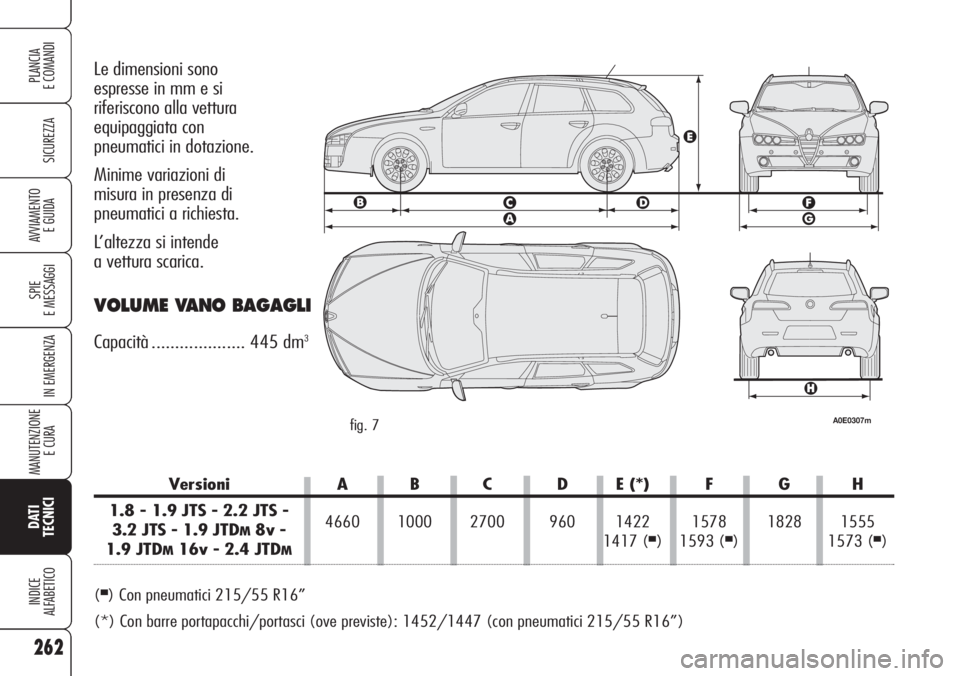

Le dimensioni sono
espresse in mm e si
riferiscono alla vettura
equipaggiata con
pneumatici in dotazione.
Minime variazioni di
misura in presenza di
pneumatici a richiesta.
L’altezza si intende
a vettura scarica.
VOLUME VANO BAGAGLI
Capacità .................... 445 dm3
A0E0307mfig. 7
Versioni A B C D E (*) F G H
1.8 - 1.9 JTS - 2.2 JTS -
3.2 JTS - 1.9 JTD
M8v -4660 1000 2700 960 1422 1578 1828 1555
1.9 JTDM16v - 2.4 JTDM1417 (■) 1593 (■) 1573 (■)
(
■) Con pneumatici 215/55 R16”
(*) Con barre portapacchi/portasci (ove previste): 1452/1447 (con pneumatici 215/55 R16”)

263
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

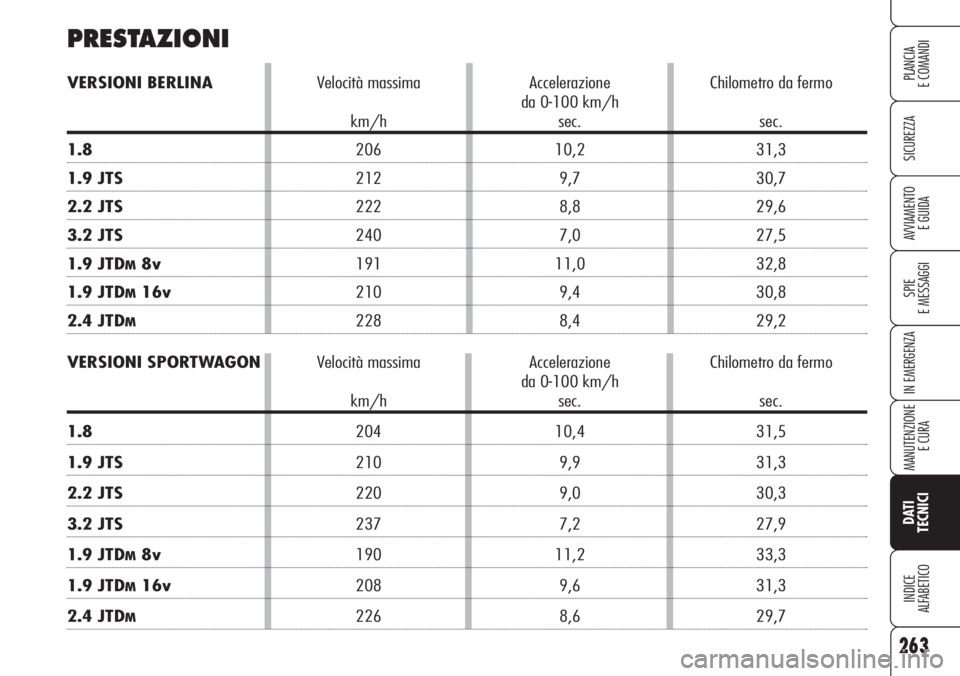

PRESTAZIONI
VERSIONI BERLINAVelocità massima Accelerazione Chilometro da fermo
da 0-100 km/h
km/h sec. sec.
1.8206 10,2 31,3
1.9 JTS212 9,7 30,7
2.2 JTS222 8,8 29,6
3.2 JTS 240 7,0 27,5
1.9 JTDM8v191 11,0 32,8
1.9 JTDM16v210 9,4 30,8
2.4 JTDM228 8,4 29,2
VERSIONI SPORTWAGONVelocità massima Accelerazione Chilometro da fermo
da 0-100 km/h
km/h sec. sec.
1.8204 10,4 31,5
1.9 JTS210 9,9 31,3
2.2 JTS220 9,0 30,3
3.2 JTS 237 7,2 27,9
1.9 JTDM8v190 11,2 33,3
1.9 JTDM16v208 9,6 31,3
2.4 JTDM226 8,6 29,7

2.2 JTS
1490
1200
1100
2010
520
1500
75
50
3.2 JTS
1680
1300
1100
2200
520
1700
75
50
1.9 JTDM8v
1525
1200
1100
2045
520
1500
75
50
1.9 JTDM16v
1535
1200
1100
2055
520
1500
75
50
2.4 JTDM
1630
1300
1100
2150
520
1500
75
50
1.9 JTS
1480
1200
1100
2000
520
1500
75
50
264
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

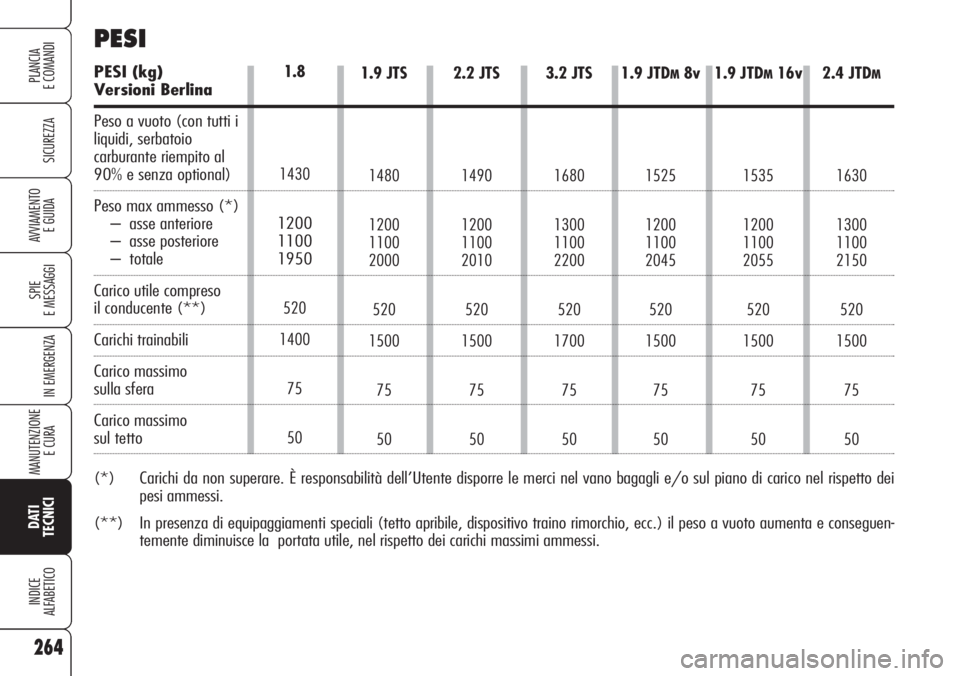

PESI
1.8
1430
1200
1100
1950
520
1400
75
50
PESI (kg)
Versioni Berlina
Peso a vuoto (con tutti i
liquidi, serbatoio
carburante riempito al
90% e senza optional)
Peso max ammesso (*)
– asse anteriore
– asse posteriore
– totale
Carico utile compreso
il conducente (**)
Carichi trainabili
Carico massimo
sulla sfera
Carico massimo
sul tetto
(*) Carichi da non superare. È responsabilità dell’Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei
pesi ammessi.
(**) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguen-
temente diminuisce la portata utile, nel rispetto dei carichi massimi ammessi.

1.9 JTS
1530
1200
1100
2050
520
1500
75
80
2.2 JTS
1540
1200
1100
2060
520
1500
75
80
3.2 JTS
1730
1300
1100
2250
520
1800
75
80
1.9 JTDM8v
1575
1200
1100
2095
520
1500
75
80
1.9 JTDM16v
1585
1200
1100
2105
520
1500
75
80
2.4 JTDM
1680
1300
1100
2200
520
1500
75
80
265
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
1.8
1480
1200
1100
2000
520
1400
75
80

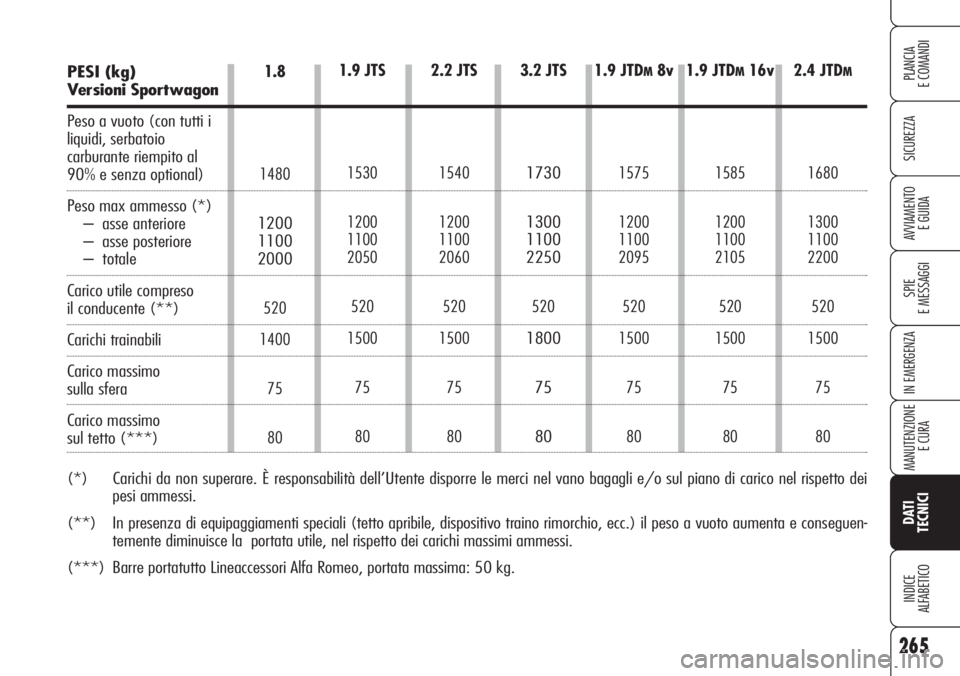

PESI (kg)
Versioni Sportwagon
Peso a vuoto (con tutti i
liquidi, serbatoio
carburante riempito al
90% e senza optional)
Peso max ammesso (*)
– asse anteriore
– asse posteriore
– totale
Carico utile compreso
il conducente (**)
Carichi trainabili
Carico massimo
sulla sfera
Carico massimo
sul tetto (***)
(*) Carichi da non superare. È responsabilità dell’Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei
pesi ammessi.
(**) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguen-
temente diminuisce la portata utile, nel rispetto dei carichi massimi ammessi.
(***) Barre portatutto Lineaccessori Alfa Romeo, portata massima: 50 kg.

Combustibili prescritti
Prodotti e lubrificanti
originali
●Benzina Verde senza
piombo non inferiore
a 95 R.O.N.
(Specifica EN228)
❍Gasolio per autotrazione
(Specifica EN590)
Miscela di acqua
e liquido
PARAFLU
UPal 50%
■SELENIA StAR
❑SELENIA WR
TUTELA CAR MATRYX
(Õ) TUTELA
MULTIAXLE
Miscela di acqua e liquido
TUTELA
PROFESSIONAL SC 35
1.9 JTDM8v
70❍10❍
7,5
4,6
❑
2,3
6,0
1.9 JTDM16v
70❍10❍
7,5
4,6
❑
2,3
6,0
2.4 JTDM
70❍10❍
7,35
6,4
❑
2,8
6,0
1.9 JTS
70●10●
8,15
5,4
■
2,3
6,0
2.2 JTS
70●10●
8,15
5,4
■
2,3
6,0
3.2 JTS
69●10●
10,3
5,4
■
2,8 (Õ)
6,0
266
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

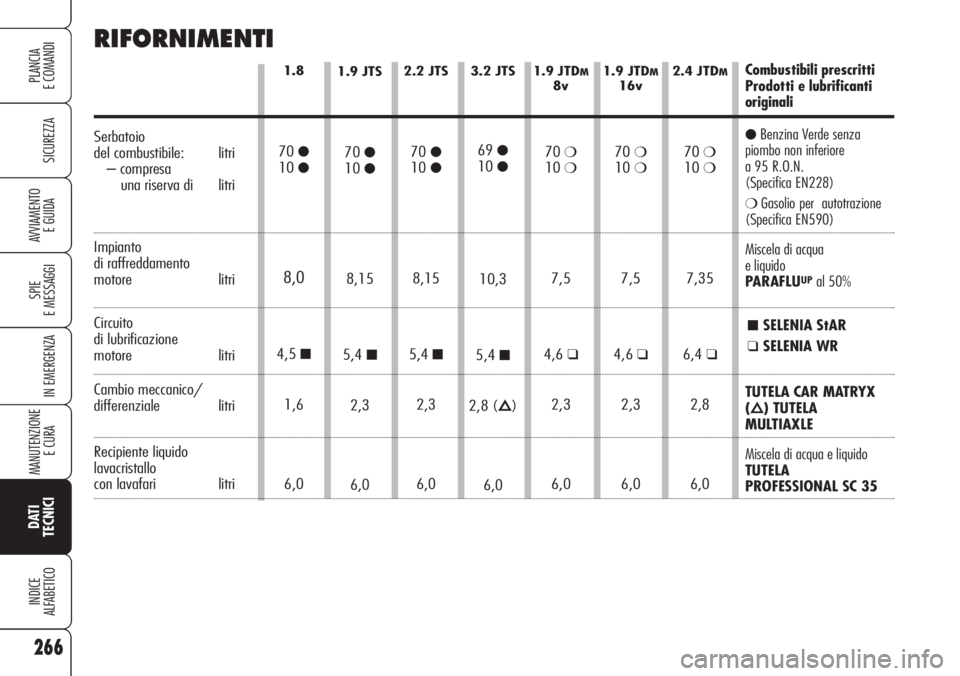

RIFORNIMENTI
1.8
70●10●
8,0
4,5■
1,6
6,0
Serbatoio
del combustibile: litri
– compresa
una riserva di litri
Impianto
di raffreddamento
motore litri
Circuito
di lubrificazione
motore litri
Cambio meccanico/
differenziale litri
Recipiente liquido
lavacristallo
con lavafari litri

267
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Lubrificante con base sintetica di gradazione SAE 5W-40
QualificazioneFIAT 9.55535-H2.
Lubrificante con base sintetica di gradazione SAE 5W- 40
QualificazioneFIAT 9.55535- N2.SELENIA StAR
SELENIA WRSecondo Piano di
Manutenzione
Programmata
Secondo Piano di
Manutenzione
Programmata
Per il corretto funzionamento delle versioni Multijet con DPF utilizzare esclusivamente il tipo di lubrificante originale. In casi di emergenza, ove
non disponibile il prodotto originale, effettuare un solo rabbocco massimo di 0,5 l e recarsi appena possibile presso i Servizi Autorizzati Alfa
Romeo.
In caso di utilizzo di prodotti SAE 5W-40 non originali, sono accettati lubrificanti con prestazioni minime ACEA A3 per i motori benzina, ACEA B4
per i motori Diesel; in questo caso non sono garantite le prestazioni ottimali del motore.
L’utilizzo di prodotti con caratteristiche inferiori rispetto a ACEA A3 e ACEA B4 potrebbe causare danni al motore non coperti da garanzia.
Per condizioni climatiche particolarmente rigide richiedere ai Servizi Autorizzati Alfa Romeo il prodotto appropriato della gammaSelenia.

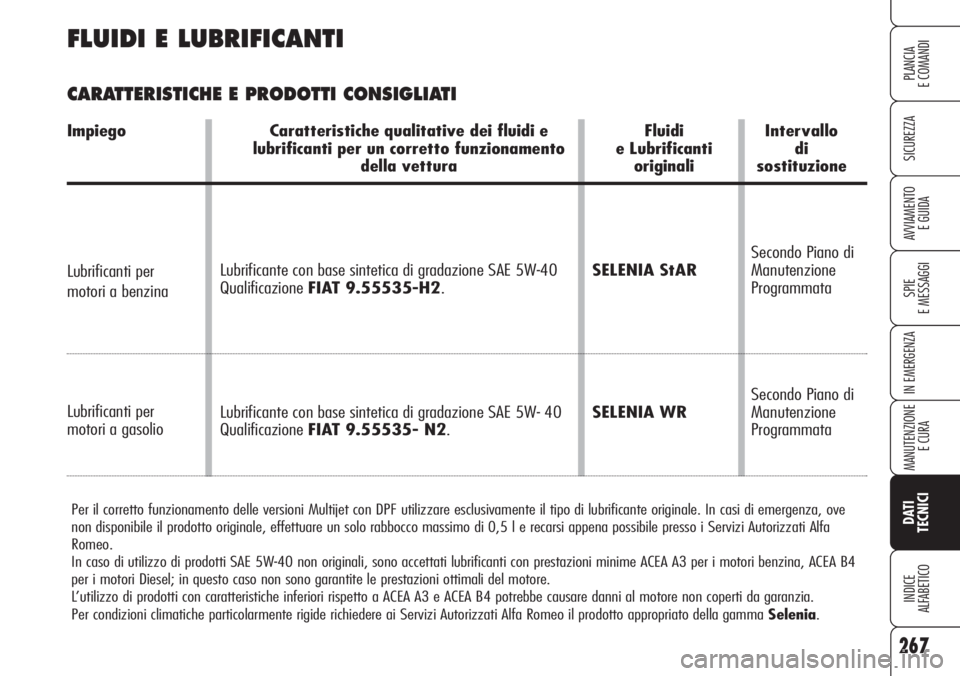

FLUIDI E LUBRIFICANTI
CARATTERISTICHE E PRODOTTI CONSIGLIATI
Impiego Caratteristiche qualitative dei fluidi e Fluidi Intervallo
lubrificanti per un corretto funzionamento e Lubrificanti di
della vettura originali sostituzione
Lubrificanti per
motori a benzina
Lubrificanti per
motori a gasolio

268
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Lubrificante sintetico di gradazione SAE 75W-85
Supera le specifiche API GL 4, FIAT 9.55550
Lubrificante sintetico di gradazione SAE 75W-85.
Supera la specifica API GL-5, ZF-TE ML 18
Lubrificante per trasmissioni automatiche.
Supera la specifica “ATF DEXRON III”
Grasso a base di saponi di litio con bisolfuro di molibdeno.
Grasso a base di saponi di litio. Consistenza NLGI 0
Fluido sintetico FMVSS n° 116, DOT 4, ISO 4925, SAE J-1704
CUNA NC 956-01
Protettivo con azione anticongelante di colore rosso a base di
glicole monoetilenico inibito con formulazione organica.
Supera le specifiche CUNA NC 956-16, ASTM D 3306
Miscela di alcoli e tensioattivi CUNA NC 956-11TUTELA CAR
MATRYX
TUTELA
MULTIAXLE
TUTELA GI/E
TUTELA STAR 500
TUTELA
MRM ZERO
TUTELA TOP 4
PARAFLU
UP
TUTELA
PROFESSIONAL
SC 35
Cambio e differenziali
meccanici
Differenziale posteriore
e gruppo rinvio
(versione 3.2 JTS)
Servosterzo idraulico
Giunti omocinetici
lato ruota
Giunti omocinetici
lato differenziale
Comandi idraulici
freni e frizione
Circuiti di
raffreddamento
Percentuale di impiego:
50% fino a –35°C.
Non miscelabile con
prodotti di formulazione
differente
Da impiegarsi puro
o diluito negli impianti
tergilavacristalli Liquido per freni
Liquido per
lavacristallo/
lavafari

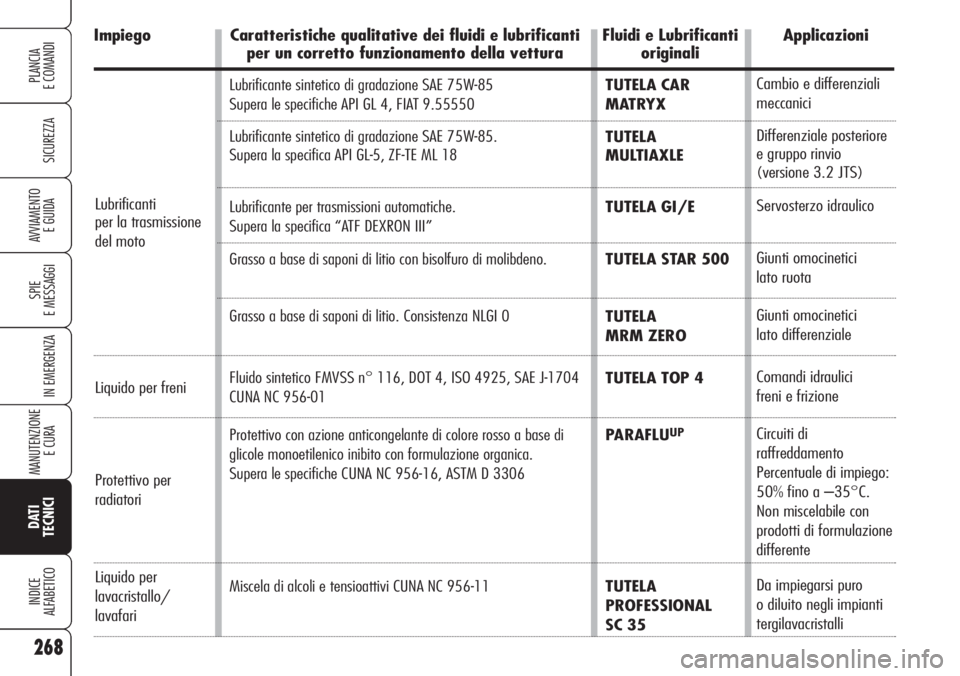

Impiego Caratteristiche qualitative dei fluidi e lubrificanti Fluidi e Lubrificanti Applicazioni
per un corretto funzionamento della vettura originali
Lubrificanti
per la trasmissione
del moto
Protettivo per
radiatori
