PLAFONIERA INTERNA
BAGAGLIAIO

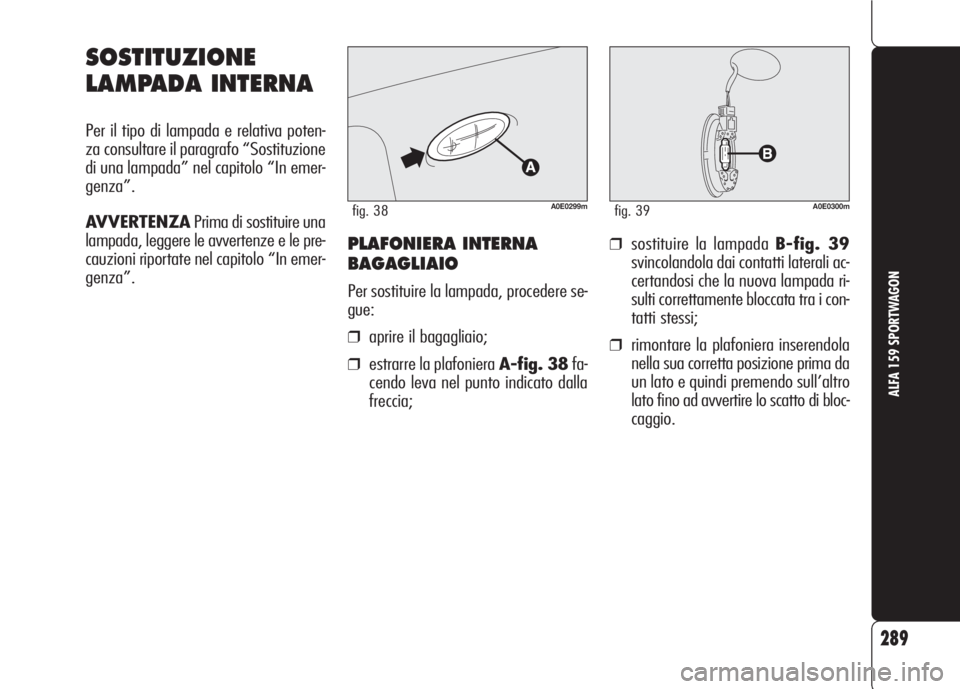

Per sostituire la lampada, procedere se-
gue:
❒aprire il bagagliaio;
❒estrarre la plafoniera A-fig. 38fa-
cendo leva nel punto indicato dalla
freccia;
❒sostituire la lampada B-fig. 39
svincolandola dai contatti laterali ac-
certandosi che la nuova lampada ri-
sulti correttamente bloccata tra i con-
tatti stessi;
❒rimontare la plafoniera inserendola
nella sua corretta posizione prima da
un lato e quindi premendo sull’altro
lato fino ad avvertire lo scatto di bloc-
caggio.
SOSTITUZIONE
LAMPADA INTERNA
Per il tipo di lampada e relativa poten-
za consultare il paragrafo “Sostituzione
di una lampada” nel capitolo “In emer-
genza”.
AVVERTENZAPrima di sostituire una
lampada, leggere le avvertenze e le pre-
cauzioni riportate nel capitolo “In emer-
genza”.
A0E0299mfig. 38A0E0300mfig. 39

❒sostituire la lampada B-fig. 41
svincolandola dai contatti laterali ac-
certandosi che la nuova lampada ri-
sulti correttamente bloccata tra i con-
tatti stessi;
❒rimontare la plafoniera inserendola
nella sua corretta posizione prima da
un lato e quindi premendo sull’altro
lato fino ad avvertire lo scatto di bloc-
caggio.
PLAFONIERA SU
PORTELLONE BAGAGLIAIO
Per sostituire la lampada, procedere se-
gue:
❒aprire il bagagliaio;
❒estrarre la plafoniera A-fig. 40
agendo nel senso indicato dalla frec-
cia;
290
ALFA 159 SPORTWAGON
A0E0301mfig. 40A0E0302mfig. 41

SOSTITUZIONE
FUSIBILI

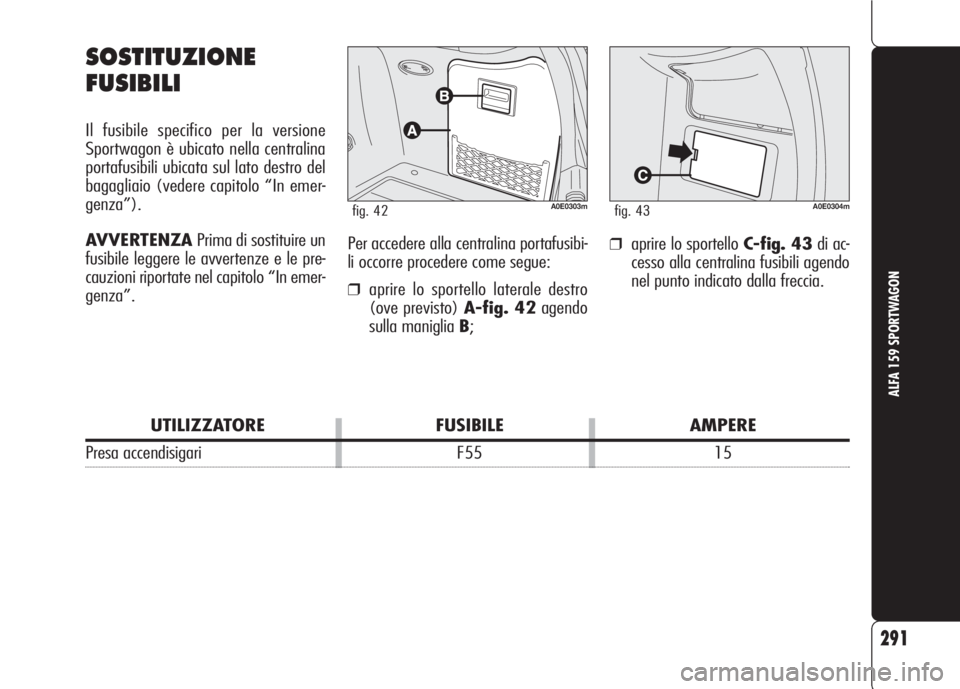

Il fusibile specifico per la versione
Sportwagon è ubicato nella centralina
portafusibili ubicata sul lato destro del
bagagliaio (vedere capitolo “In emer-
genza”).
AVVERTENZAPrima di sostituire un
fusibile leggere le avvertenze e le pre-
cauzioni riportate nel capitolo “In emer-
genza”.
291
ALFA 159 SPORTWAGON
A0E0303mfig. 42A0E0304mfig. 43
Per accedere alla centralina portafusibi-
li occorre procedere come segue:
❒aprire lo sportello laterale destro
(ove previsto) A-fig. 42agendo
sulla maniglia B;
❒aprire lo sportello C-fig. 43di ac-
cesso alla centralina fusibili agendo
nel punto indicato dalla freccia.
UTILIZZATORE FUSIBILE AMPERE
Presa accendisigari F55 15

292
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
