Alfa Romeo 159 2007 Manual de Empleo y Cuidado (in Spanish)

Rueda de
repuesto
(versiones/
países
donde esté
prevista
Equipa-
mientos
opcionales
En las
versiones
y países
donde esté
previsto
Equipamien-
tos de serie
259
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
En los neumáticos de tipo 225/50 R17" es posible utilizar solamente las cadenas para la nieve
del tipo “araña”. En los neumáticos de tipo 235/45 R18" no se pueden utilizar las cadenas
para la nieve ya que interfieren con el eje del pivote de la suspensión delantera. También en la versión 3.2 JTS las cadenas se deben montar en el eje DELANTERO del vehículo.
4,00B x17"
T125/80 R17
NEUMÁTICOS
3.2 JTS
7,5Jx17” (*) aleación
225/50 R17 98W
8Jx18” aleación
235/45 R18 98W
1.8
1.9 JTS
7Jx16” acero
205/55 R16 91V
7Jx16” acero
215/55 R16 93V
7Jx16” aleación
215/55 R16 93V
7,5Jx17” (*)
aleación
225/50 R17 98W
8Jx18” aleación
235/45 R18 98W
2.2 JTS
7Jx16” acero
215/55 R16 93V
7Jx16” aleación
215/55 R16 93V
7,5Jx17” (*)
aleación
225/50 R17 98W
8Jx18” aleación
235/45 R18 98W
1.9 JTDM8v
7Jx16” acero
215/55 R16 93V
7Jx16” aleación
215/55 R16 93V
7,5Jx17” (*)
aleación
225/50 R17 98W
8Jx18” aleación
235/45 R18 98W
1.9 JTDM16v
7Jx16” acero
215/55 R16 93V
7Jx16” aleación
215/55 R16 93V
7,5Jx17” (*)
aleación
225/50 R17 98W
8Jx18” aleación
235/45 R18 98W
2.4 JTDM
7,5Jx17”(*) aleación
225/50 R17 98W
8Jx18” aleación
235/45 R18 98W
(*) Neumáticos no aptos para cadenas tradicionales. Deben usarse solamente cadenas de tipo “araña”.
ADVERTENCIASe aconsejan neumáticos para la nieve con indicador de velocidad Ho superior.
(
▼) En estos neumáticos no se pueden poner cadenas. Medida certificada y autorizada sólo para los neumáticos PIRELLI
235/40 R19 96Y. En caso de utilización de neumáticos de invierno, use neumáticos 225/50 R17 98 o bien 235/45
R18 98. En los vehículos con equipamiento TI no son aplicables las llantas de rueda de 16’’.
llanta
neumático
llanta
neumático
llanta
neumático
llanta
neumático
llanta
neumático
llanta
neumático
Versiones
TI
8Jx19"aleación
235/40 R19 96Y (▼)

TESTIGOS
Y MENSAJES
260
SEGURIDAD
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
PRESIÓN DE INFLADO CON LOS NEUMÁTICOS FRÍOS
(▼) En estos neumáticos no se pueden poner cadenas. Medida certificada y autorizada sólo para los neumáticos PIRELLI 235/40 R19 96Y. En caso
de utilización de neumáticos de invierno, use neumáticos 225/50 R17 98 o bien 235/45 R18 98. En los vehículos con equipamiento TI no son apli-
cables las llantas de rueda de 16’’.
Con el neumático caliente, el valor de la presión debe ser +0,3 bar respecto al valor prescrito. De todas formas, vuelva a controlar el valor correcto con
el neumático frío.
Con los neumáticos para la nieve, el valor de la presión debe ser +0,2 bar respecto al valor prescrito para los neumáticos en dotación.
Para el uso con velocidades continuas superiores a 160 km/h, infle los neumáticos con la misma presión del coche a plena carga.
ÁNGULOS DE LAS RUEDAS
Neumáticos
205/55 R16 91V
delanterostraseros
2,3 2,3
2,6 2,6Neumáticos
215/55 R16 93V
delanterostraseros
2,3 2,3
2,6 2,6Neumáticos
225/50 R17 98W
delanterostraseros
2,5 2,5
2,7 2,7Neumáticos
235/45 R18 98W
delanteros traseros
2,7 2,5
2,8 2,6Neumáticos
235/40 R19 96Y (▼)
delanterostraseros
2,7 2,5
2,8 2,6Rueda
de repuestoT125/80 R17
4,2a media carga bar
a plena carga bar
Todos los tipos
–35’ ± 18’
diferencia máxima
izquierda y derecha: 24’
4° 15’ ± 18’
diferencia máxima
izquierda y derecha: 18’
–8’ ± 4’
diferencia máxima
izquierda y derecha: 4’
–40’ ± 18’
diferencia máxima
izquierda y derecha: 24’
13’ ± 7’
(convergencia total: 26’ ± 7’)Versiones 4x2
–1° 1’± 18’
diferencia máxima
izquierda y derecha: 24’
4° 15’± 18’
diferencia máxima
izquierda y derecha: 18’
–7’± 4’
diferencia máxima
izquierda y derecha: 4’
–1° 3’± 18’
diferencia máxima
izquierda y derecha: 24’
11’± 7’
(convergencia total: 22’± 7’)Versiones 4x4
–38’±18’
diferencia máxima
izquierda y derecha: 24’
4° 15’ ± 18’
diferencia máxima
izquierda y derecha 18’
–7’ ± 4’
diferencia máxima
izquierda y derecha: 4’
–1° 3’ ± 18’
diferencia máxima
izquierda y derecha: 24’
11’ ± 7’
(convergencia total: 22’ ± 7’)
Versiones TI
Ruedas
delanteras
Ruedas
traseras
– ángulo de caída
– avance
– semiconvergencia
(por rueda)
– ángulo de caída
– semiconvergencia (por rueda)
ORIENTACIÓN DEL VEHÍCULOLos montajes TI presentan una orientación rebajada en 20 mm respecto a las otras versiones.

261
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
Versiones A B C D E F G H
1.8 - 1.9 JTS - 2.2 JTS -
3.2 JTS - 1.9 JTD
M8v -4660 1000 2700 960 1422 1578 1828 1555
1.9 JTDM16v - 2.4 JTDM1417 (■) 1593 (■) 1573 (■)

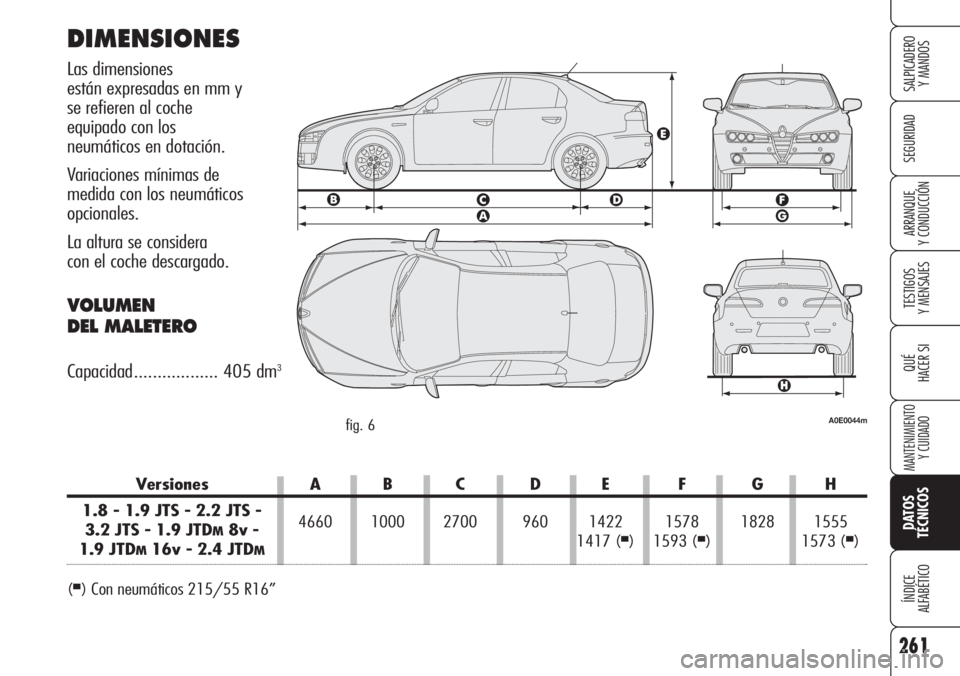

DIMENSIONES

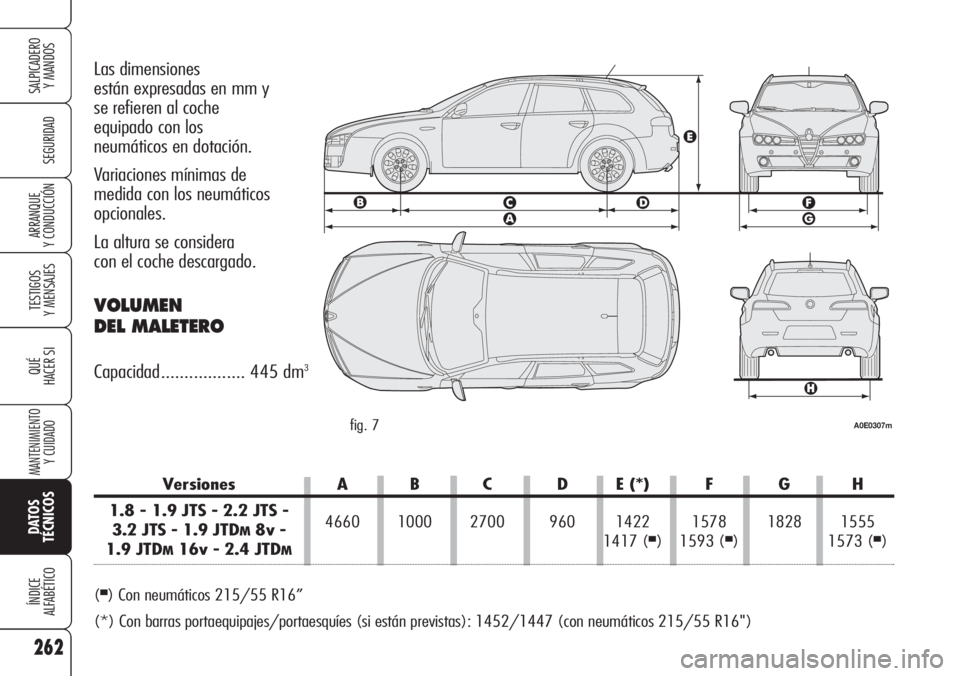

Las dimensiones
están expresadas en mm y
se refieren al coche
equipado con los
neumáticos en dotación.
Variaciones mínimas de
medida con los neumáticos
opcionales.
La altura se considera
con el coche descargado.
VOLUMEN
DEL MALETERO
Capacidad.................. 405 dm3
(■) Con neumáticos 215/55 R16”
A0E0044mfig. 6

262
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
Las dimensiones
están expresadas en mm y
se refieren al coche
equipado con los
neumáticos en dotación.
Variaciones mínimas de
medida con los neumáticos
opcionales.
La altura se considera
con el coche descargado.
VOLUMEN
DEL MALETERO
Capacidad.................. 445 dm3
fig. 7
Versiones A B C D E (*) F G H
1.8 - 1.9 JTS - 2.2 JTS -
3.2 JTS - 1.9 JTD
M8v -4660 1000 2700 960 1422 1578 1828 1555
1.9 JTDM16v - 2.4 JTDM1417 (■) 1593 (■) 1573 (■)
(
■) Con neumáticos 215/55 R16”
(*) Con barras portaequipajes/portaesquíes (si están previstas): 1452/1447 (con neumáticos 215/55 R16")
A0E0307m

263
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
PRESTACIONES
VERSIONES BERLINAVelocidad máxima Aceleración Kilómetro con el
de 0-100 km/h coche parado
km/h seg. seg.
1.8206 10,2 31,3
1.9 JTS212 9,7 30,7
2.2 JTS222 8,8 29,6
3.2 JTS 240 7,0 27,5
1.9 JTDM8v191 11,0 32,8
1.9 JTDM16v210 9,4 30,8
2.4 JTDM228 8,4 29,2
VERSIONES SPORTWAGONVelocidad máxima Aceleración Kilómetro con el
de 0-100 km/h coche parado
km/h seg. seg.
1.8204 10,4 31,5
1.9 JTS210 9,9 31,3
2.2 JTS220 9,0 30,3
3.2 JTS 237 7,2 27,9
1.9 JTDM8v190 11,2 33,3
1.9 JTDM16v208 9,6 31,3
2.4 JTDM226 8,6 29,7

264
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
PESOS
2.2 JTS
1490
1200
1100
2010
520
1500
75
50
1.9 JTDM8v
1525
1200
1100
2045
520
1500
75
50
1.9 JTDM16v
1535
1200
1100
2055
520
1500
75
50
2.4 JTDM
1630
1300
1100
2150
520
1500
75
50
1.9 JTS
1480
1200
1100
2000
520
1500
75
50
3.2 JTS
1680
1300
1100
2200
520
1700
75
50
1.8
1430
1200
1100
1950
520
1400
75
50
PESOS (kg)
Versiones Berlina
Peso en vacío
(con todos los líquidos,
deposito carburante
llenado al 90% y
sin opcional)
Peso máximo
admitido (*)
– eje anterior
– eje posterior
– total
Carga útil incluido
el conductor (**)
Pesos remolcables
Peso máximo
sobre la argolla
Peso máximo
sobre el techo
(*) Estos pesos no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero y/o en la superficie de carga res-
petando los pesos máximos admitidos.
(**) Con equipamientos especiales (techo practicable, dispositivo de tracción del remolque, etc.) el peso en vacío aumenta y, por con-
siguiente disminuye la carga útil respecto a los pesos máximos admitidos.

265
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
1.9 JTS
1530
1200
1100
2050
520
1500
75
80
2.2 JTS
1540
1200
1100
2060
520
1500
75
80
3.2 JTS
1730
1300
1100
2250
520
1800
75
80
1.9 JTDM8v
1575
1200
1100
2095
520
1500
75
80
1.9 JTDM16v
1585
1200
1100
2105
520
1500
75
80
2.4 JTDM
1680
1300
1100
2200
520
1500
75
80
1.8
1480
1200
1100
2000
520
1400
75
80
PESOS (kg)
Versiones Sportwagon
Peso en vacío
(con todos los líquidos,
deposito carburante
llenado al 90% y
sin opcional)
Peso máximo
admitido (*)
– eje anterior
– eje posterior
– total
Carga útil incluido
el conductor (**)
Pesos remolcables
Peso máximo
sobre la argolla
Peso máximo
sobre el techo (***)
(*) Estos pesos no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero y/o en la superficie de carga res-
petando los pesos máximos admitidos.
(**) Con equipamientos especiales (techo practicable, dispositivo de tracción del remolque, etc.) el peso en vacío aumenta y, por con-
siguiente disminuye la carga útil respecto a los pesos máximos admitidos.
(***) Barras portatodo Lineaccessori Alfa Romeo, carga máxima: 50 kg.

1.9 JTDM8v
70❍
10❍
7,5
4,6
❑
2,3
6,0
1.9 JTDM16v
70❍
10❍
7,5
4,6
❑
2,3
6,0
2.4 JTDM
70❍
10❍
7,35
6,4
❑
2,8
6,0
1.9 JTS
70●
10●
8,15
5,4
■
2,3
6,0
2.2 JTS
70●
10●
8,15
5,4
■
2,3
6,0
3.2 JTS
69●
10●
10,3
5,4
■
2,8 (Õ)
6,0
266
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

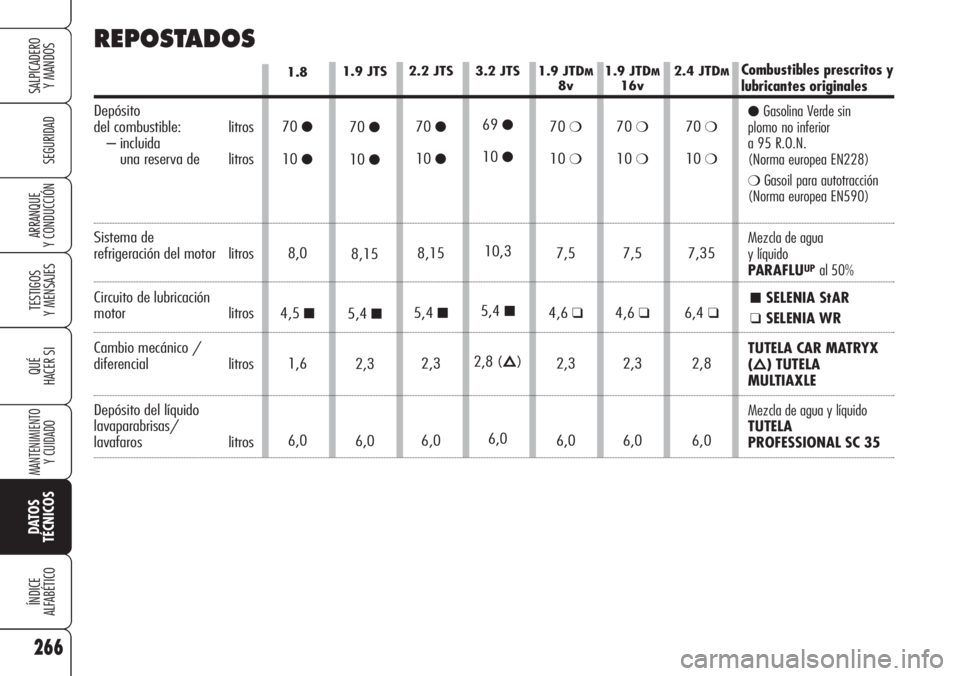

REPOSTADOS
Combustibles prescritos y
lubricantes originales
●Gasolina Verde sin
plomo no inferior
a 95 R.O.N.
(Norma europea EN228)
❍Gasoil para autotracción
(Norma europea EN590)
Mezcla de agua
y líquido
PARAFLU
UPal 50%
■SELENIA StAR
❑SELENIA WR
TUTELA CAR MATRYX
(Õ) TUTELA
MULTIAXLE
Mezcla de agua y líquido
TUTELA
PROFESSIONAL SC 35
1.8
70●
10●
8,0
4,5
■
1,6
6,0
Depósito
del combustible: litros
– incluida
una reserva de litros
Sistema de refrigeración del motor litros
Circuito de lubricación
motor litros
Cambio mecánico /
diferencial litros
Depósito del líquido
lavaparabrisas/
lavafaros litros

267
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

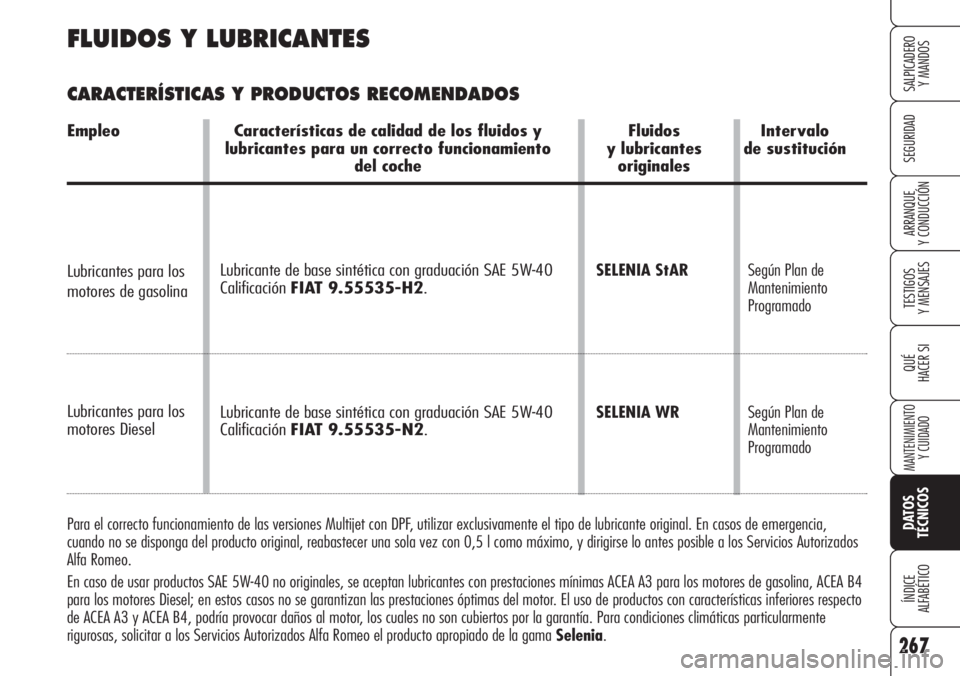

FLUIDOS Y LUBRICANTES
CARACTERÍSTICAS Y PRODUCTOS RECOMENDADOS
Empleo Características de calidad de los fluidos y Fluidos Intervalo
lubricantes para un correcto funcionamiento y lubricantes de sustitución
del coche originales
Lubricantes para los
motores de gasolina
Lubricantes para los
motores Diesel
Lubricante de base sintética con graduación SAE 5W-40
CalificaciónFIAT 9.55535-H2.
Lubricante de base sintética con graduación SAE 5W-40
CalificaciónFIAT 9.55535-N2.SELENIA StAR
SELENIA WRSegún Plan de
Mantenimiento
Programado
Según Plan de
Mantenimiento
Programado
Para el correcto funcionamiento de las versiones Multijet con DPF, utilizar exclusivamente el tipo de lubricante original. En casos de emergencia,
cuando no se disponga del producto original, reabastecer una sola vez con 0,5 l como máximo, y dirigirse lo antes posible a los Servicios Autorizados
Alfa Romeo.
En caso de usar productos SAE 5W-40 no originales, se aceptan lubricantes con prestaciones mínimas ACEA A3 para los motores de gasolina, ACEA B4
para los motores Diesel; en estos casos no se garantizan las prestaciones óptimas del motor. El uso de productos con características inferiores respecto
de ACEA A3 y ACEA B4, podría provocar daños al motor, los cuales no son cubiertos por la garantía. Para condiciones climáticas particularmente
rigurosas, solicitar a los Servicios Autorizados Alfa Romeo el producto apropiado de la gama Selenia.

268
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
Lubricante sintético de gradación SAE 75W-85
Supera las especificaciones API GL 4, FIAT 9.55550
Lubrificante sintético, de gradación SAE 75W-85.
Supera las especificaciones API GL-5, ZF-TE ML 18
Lubricante para transmisiones automáticas.
Supera la especificación "ATF DEXRON III"
Grasa basada en jabones de litio, con bisulfuro de molibdeno.
Grasa basada en jabones de litio. Consistencia NLGI 0
Fluido sintético FMVSS n° 116, DOT 4, ISO 4925, SAE J-1704
CUNA NC 956-01
Anticongelante de color rojo basado en glicol monoetilénico
inhibido con fórmula orgánica.
Supera las especificaciones CUNA NC 956-16, ASTM D 3306
Mezcla de alcoholes y tensioactivos CUNA NC 956-11TUTELA CAR
MATRYX
TUTELA
MULTIAXLE
TUTELA GI/E
TUTELA STAR 500
TUTELA
MRM ZERO
TUTELA TOP 4
PARAFLU
UP
TUTELA
PROFESSIONAL
SC 35Cambio y diferenciales
mecánicos
Diferencial trasero y
grupo de reenvío
(version 3.2 JTS)
Dirección asistida
hidráulica
Juntas homocinéticas
lado rueda
Juntas homocinéticas
lado diferencial
Mandos hidráulicos
frenos y embrague
Circuitos de refrigeración
Porcentaje de empleo
50% hasta –35° C
No se puede mezclar con
productos que contengan
otras fórmulas
Se emplea puro
o diluido en los sistemas
del lavaparabrisas y
lavaluneta posterior
Líquido para
los frenos
Líquido para
lavaparabrisas/
lavaluneta
posterior/lavafaros
Empleo Características de calidad de los fluidos y lubricantes Fluidos y lubricantes Aplicaciones
para un correcto funcionamiento del coche originales
Aditivo para
radiadores Lubricantes
para la
transmisión del
movimiento
