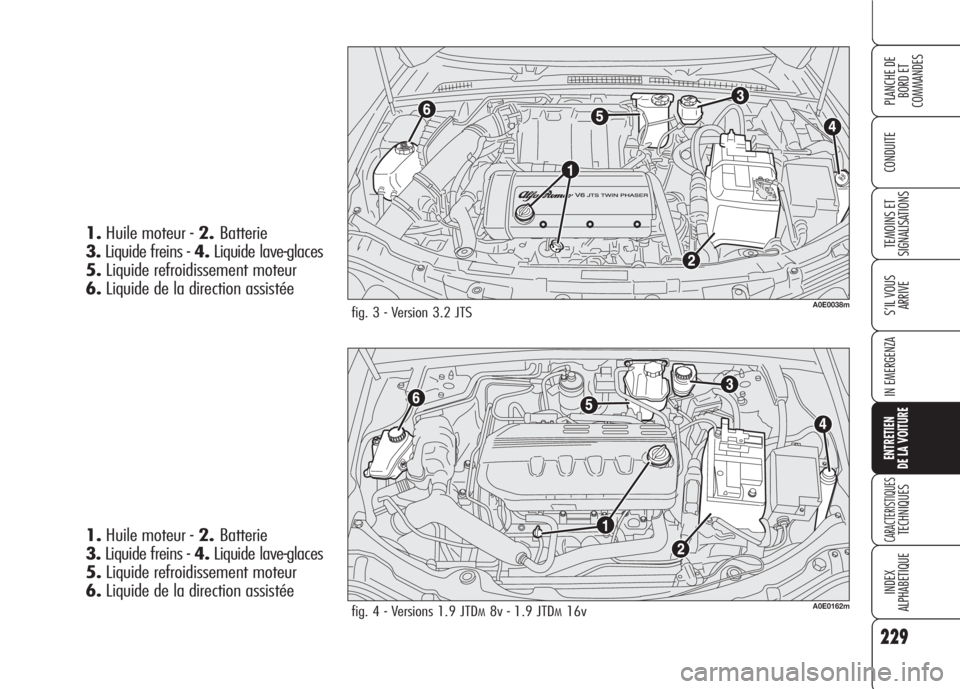

fig. 3 - Version 3.2 JTSA0E0038m
fig. 4 - Versions 1.9 JTDM8v - 1.9 JTDM16vA0E0162m
1.Huile moteur - 2.Batterie
3.Liquide freins - 4.Liquide lave-glaces
5.Liquide refroidissement moteur
6.Liquide de la direction assistée 1.Huile moteur - 2.Batterie
3.Liquide freins - 4.Liquide lave-glaces
5.Liquide refroidissement moteur
6.Liquide de la direction assistée

230
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

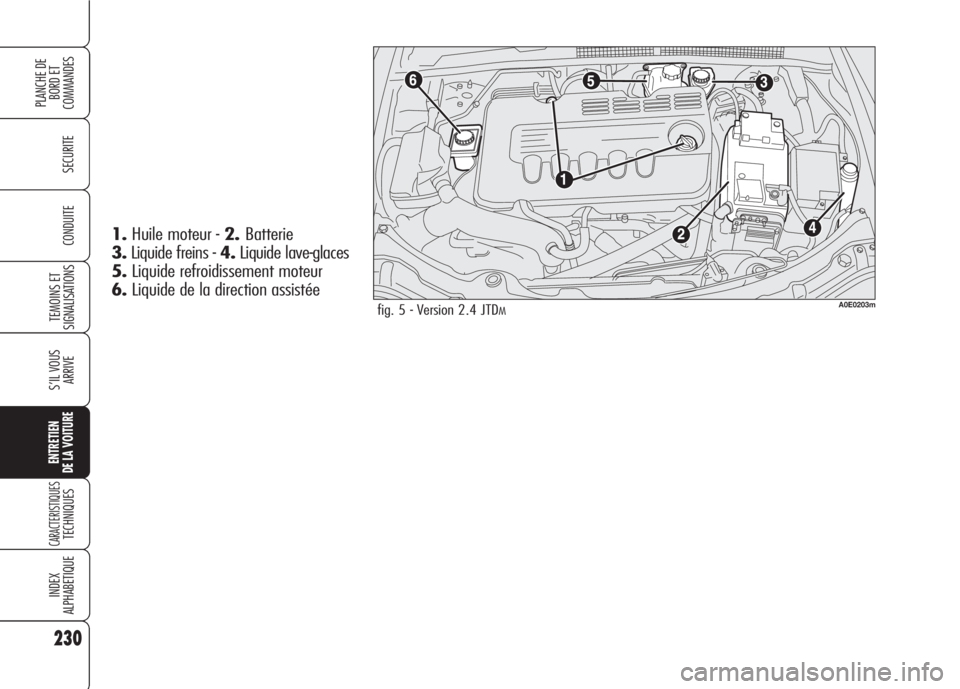

fig. 5 - Version 2.4 JTDMA0E0203m
1.Huile moteur - 2.Batterie
3.Liquide freins - 4.Liquide lave-glaces
5.Liquide refroidissement moteur
6.Liquide de la direction assistée

231
CONDUITE
S’IL VOUS
ARRIVE
IN EMERGENZA
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
TEMOINS ET
SIGNALISATIONS
HUILE MOTEUR

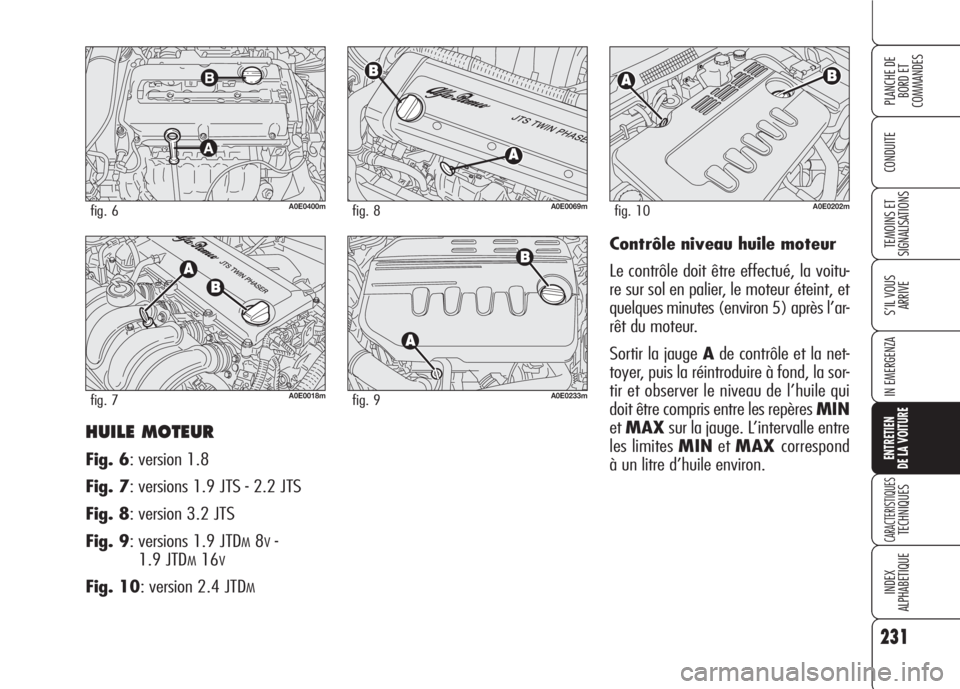

Fig. 6: version 1.8
Fig. 7: versions 1.9 JTS - 2.2 JTS
Fig. 8: version 3.2 JTS
Fig. 9: versions 1.9 JTD
M8V-
1.9 JTD
M16V
Fig. 10: version 2.4 JTDM
Contrôle niveau huile moteur
Le contrôle doit être effectué, la voitu-
re sur sol en palier, le moteur éteint, et
quelques minutes (environ 5) après l’ar-
rêt du moteur.
Sortir la jauge Ade contrôle et la net-
toyer, puis la réintroduire à fond, la sor-
tir et observer le niveau de l’huile qui
doit être compris entre les repères MIN
etMAXsur la jauge. L’intervalle entre
les limites MINetMAXcorrespond
à un litre d’huile environ.
A0E0018mfig. 7
A0E0069mfig. 8
A0E0233mfig. 9
A0E0202mfig. 10A0E0400mfig. 6

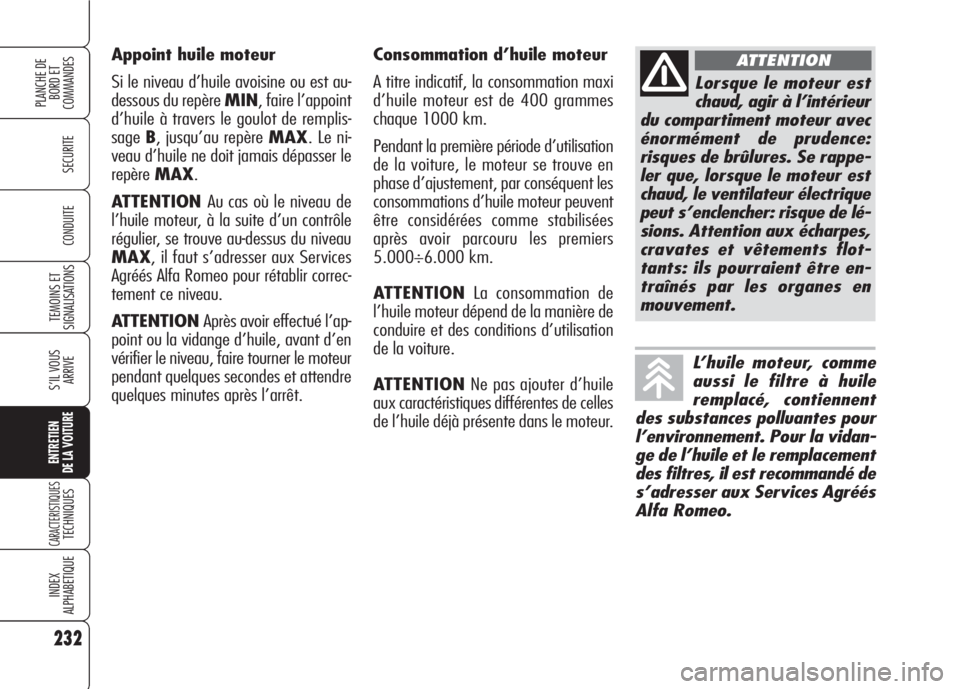

Consommation d’huile moteur
A titre indicatif, la consommation maxi
d’huile moteur est de 400 grammes
chaque 1000 km.
Pendant la première période d’utilisation
de la voiture, le moteur se trouve en
phase d’ajustement, par conséquent les
consommations d’huile moteur peuvent
être considérées comme stabilisées
après avoir parcouru les premiers
5.000÷6.000 km.
ATTENTIONLa consommation de
l’huile moteur dépend de la manière de
conduire et des conditions d’utilisation
de la voiture.
ATTENTIONNe pas ajouter d’huile
aux caractéristiques différentes de celles
de l’huile déjà présente dans le moteur. Appoint huile moteur
Si le niveau d’huile avoisine ou est au-
dessous du repère MIN, faire l’appoint
d’huile à travers le goulot de remplis-
sageB, jusqu’au repère MAX. Le ni-
veau d’huile ne doit jamais dépasser le
repèreMAX.
ATTENTION Au cas où le niveau de
l’huile moteur, à la suite d’un contrôle
régulier, se trouve au-dessus du niveau
MAX, il faut s’adresser aux Services
Agréés Alfa Romeo pour rétablir correc-
tement ce niveau.
ATTENTION Après avoir effectué l’ap-
point ou la vidange d’huile, avant d’en
vérifier le niveau, faire tourner le moteur
pendant quelques secondes et attendre
quelques minutes après l’arrêt.
232
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Lorsque le moteur est
chaud, agir à l’intérieur
du compartiment moteur avec
énormément de prudence:
risques de brûlures. Se rappe-
ler que, lorsque le moteur est
chaud, le ventilateur électrique
peut s’enclencher: risque de lé-
sions. Attention aux écharpes,
cravates et vêtements flot-
tants: ils pourraient être en-
traînés par les organes en
mouvement.
ATTENTION
L’huile moteur, comme
aussi le filtre à huile
remplacé, contiennent
des substances polluantes pour
l’environnement. Pour la vidan-
ge de l’huile et le remplacement
des filtres, il est recommandé de
s’adresser aux Services Agréés
Alfa Romeo.

233
CONDUITE
S’IL VOUS
ARRIVE
IN EMERGENZA
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
TEMOINS ET

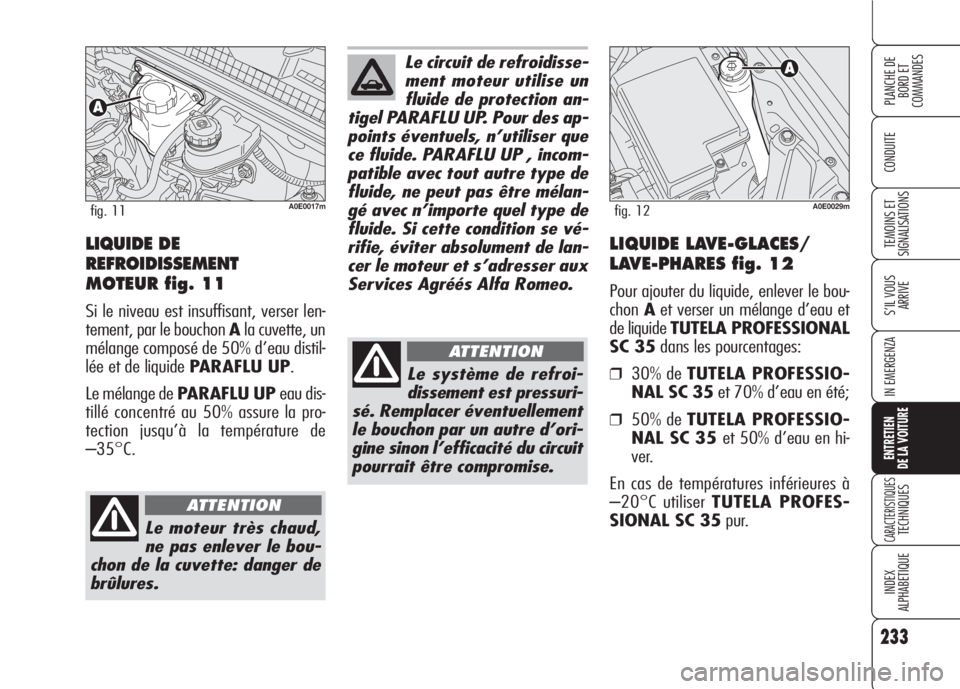

SIGNALISATIONSLIQUIDE DE
REFROIDISSEMENT
MOTEUR fig. 11
Si le niveau est insuffisant, verser len-
tement, par le bouchon Ala cuvette, un
mélange composé de 50% d’eau distil-
lée et de liquide PARAFLU UP.
Le mélange de PARAFLU UP eau dis-
tillé concentré au 50% assure la pro-
tection jusqu’à la température de
–35°C.
A0E0017mfig. 11
Le circuit de refroidisse-
ment moteur utilise un
fluide de protection an-
tigel PARAFLU UP. Pour des ap-
points éventuels, n’utiliser que
ce fluide. PARAFLU UP , incom-
patible avec tout autre type de
fluide, ne peut pas être mélan-
gé avec n’importe quel type de
fluide. Si cette condition se vé-
rifie, éviter absolument de lan-
cer le moteur et s’adresser aux
Services Agréés Alfa Romeo.
Le moteur très chaud,
ne pas enlever le bou-
chon de la cuvette: danger de
brûlures.
ATTENTION
Le système de refroi-
dissement est pressuri-
sé. Remplacer éventuellement
le bouchon par un autre d’ori-
gine sinon l’efficacité du circuit
pourrait être compromise.
ATTENTION
LIQUIDE LAVE-GLACES/
LAVE-PHARES fig. 12
Pour ajouter du liquide, enlever le bou-
chonAet verser un mélange d’eau et
de liquide TUTELA PROFESSIONAL
SC 35dans les pourcentages:
❒30% de TUTELA PROFESSIO-
NAL SC 35et 70% d’eau en été;
❒50% de TUTELA PROFESSIO-
NAL SC 35 et 50% d’eau en hi-
ver.
En cas de températures inférieures à
–20°C utiliser TUTELA PROFES-
SIONAL SC 35pur.
A0E0029mfig. 12

234
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Ne jamais rouler avec
le réservoir du lave-
glace vide: la fonction du lave-
glace est fondamentale pour
améliorer la visibilité.
ATTENTION
Certains additifs pour
lave-vitres se trouvant
dans le commerce sont inflam-
mables. Le compartiment mo-
teur contient des éléments
chauds qui en entrant en
contact avec ces additifs, pour-
raient prendre feu.

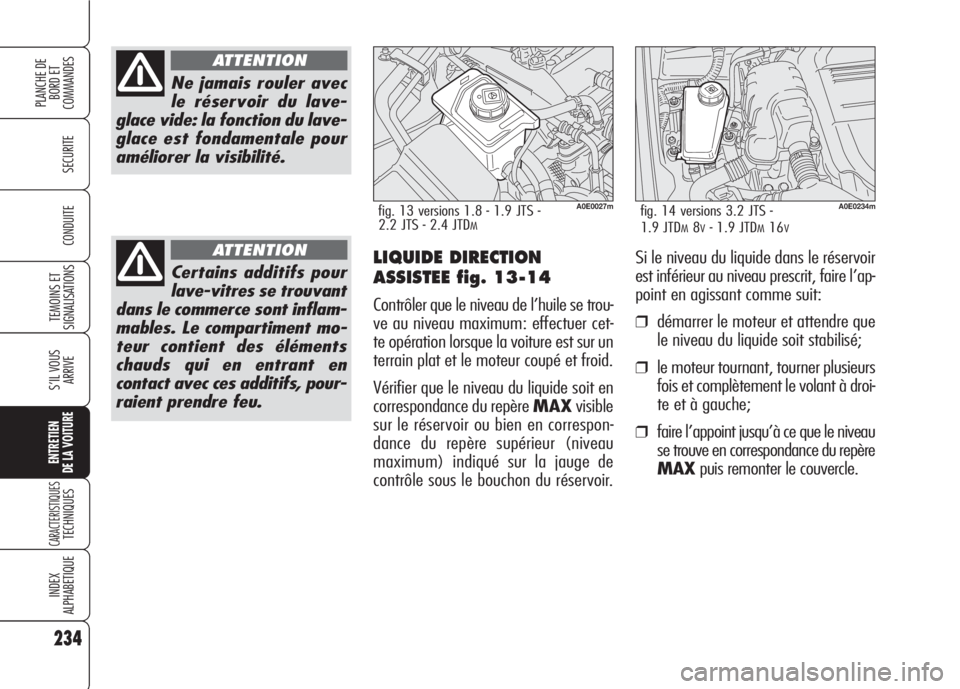

ATTENTIONLIQUIDE DIRECTION
ASSISTEE fig. 13-14
Contrôler que le niveau de l’huile se trou-
ve au niveau maximum: effectuer cet-
te opération lorsque la voiture est sur un
terrain plat et le moteur coupé et froid.
Vérifier que le niveau du liquide soit en
correspondance du repère MAXvisible
sur le réservoir ou bien en correspon-
dance du repère supérieur (niveau
maximum) indiqué sur la jauge de
contrôle sous le bouchon du réservoir.
A0E0027mfig. 13 versions 1.8 - 1.9 JTS -
2.2 JTS - 2.4 JTDM
A0E0234mfig. 14 versions 3.2 JTS -
1.9 JTD
M8V- 1.9 JTDM16V
Si le niveau du liquide dans le réservoir
est inférieur au niveau prescrit, faire l’ap-
point en agissant comme suit:
❒démarrer le moteur et attendre que
le niveau du liquide soit stabilisé;
❒le moteur tournant, tourner plusieurs
fois et complètement le volant à droi-
te et à gauche;
❒faire l’appoint jusqu’à ce que le niveau
se trouve en correspondance du repère
MAXpuis remonter le couvercle.

235
CONDUITE
S’IL VOUS
ARRIVE
IN EMERGENZA
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
TEMOINS ET
SIGNALISATIONS
ATTENTIONPour cette opération,
s’adresser toujours aux Services Agréés
Alfa Romeo.
Eviter que le liquide de
la direction assistée
n’entre en contact avec les
parties chaudes du moteur: il
est inflammable.
ATTENTION

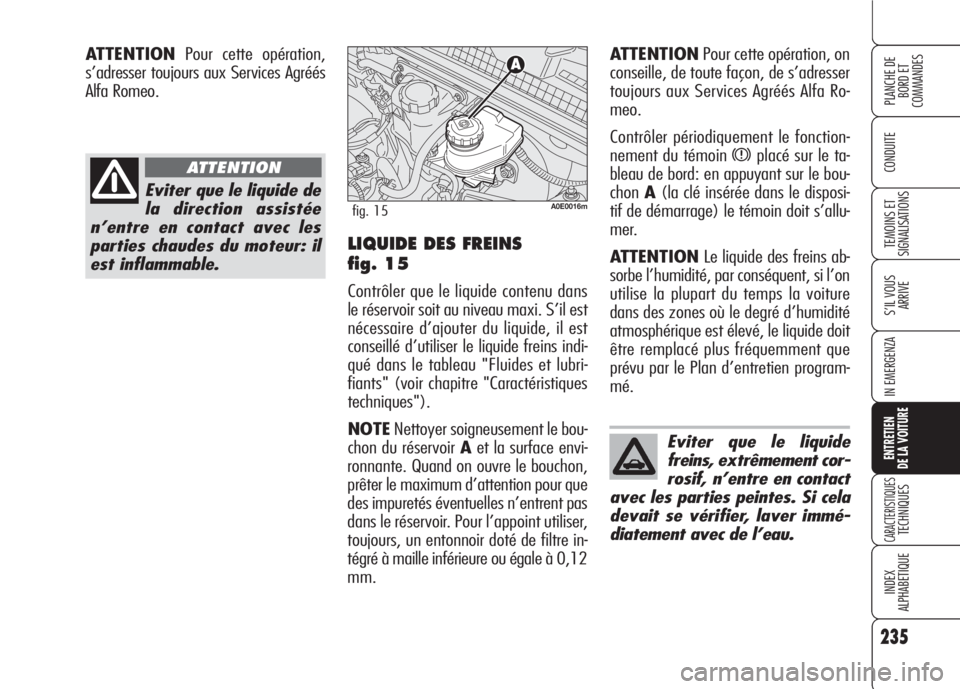

LIQUIDE DES FREINS
fig. 15
Contrôler que le liquide contenu dans
le réservoir soit au niveau maxi. S’il est
nécessaire d’ajouter du liquide, il est
conseillé d’utiliser le liquide freins indi-
qué dans le tableau "Fluides et lubri-
fiants" (voir chapitre "Caractéristiques
techniques").
NOTENettoyer soigneusement le bou-
chon du réservoir Aet la surface envi-
ronnante. Quand on ouvre le bouchon,
prêter le maximum d’attention pour que
des impuretés éventuelles n’entrent pas
dans le réservoir. Pour l’appoint utiliser,
toujours, un entonnoir doté de filtre in-
tégré à maille inférieure ou égale à 0,12
mm.
A0E0016mfig. 15
Eviter que le liquide
freins, extrêmement cor-
rosif, n’entre en contact
avec les parties peintes. Si cela
devait se vérifier, laver immé-
diatement avec de l’eau.
ATTENTIONPour cette opération, on
conseille, de toute façon, de s’adresser
toujours aux Services Agréés Alfa Ro-
meo.
Contrôler périodiquement le fonction-
nement du témoin
xplacé sur le ta-
bleau de bord: en appuyant sur le bou-
chonA(la clé insérée dans le disposi-
tif de démarrage) le témoin doit s’allu-
mer.
ATTENTIONLe liquide des freins ab-
sorbe l’humidité, par conséquent, si l’on
utilise la plupart du temps la voiture
dans des zones où le degré d’humidité
atmosphérique est élevé, le liquide doit
être remplacé plus fréquemment que
prévu par le Plan d’entretien program-
mé.

236
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Le liquide des freins est
nocif et corrosif. En cas
de contact accidentel, laver im-
médiatement les parties inté-
ressées avec de l’eau et du sa-
von neutre, et effectuer de rin-
çages abondants. En cas d’in-
gestion, s’adresser immédia-
tement à un médecin.
ATTENTION
Le symbole π, présent
sur le récipient, identifie
les liquides de frein de type syn-
thétique, en les distinguant de
ceux de type minéral. L’utilisa-
tion de liquides du type miné-
ral endommage irrémédiable-
ment les joints en caoutchouc du
système de freinage.
ATTENTION
FILTRE A AIR/
FILTRE ANTIPOLLEN
Pour le remplacement du filtre à air ou
du filtre antipollen, s’adresser aux Ser-
vices Agréés Alfa Romeo.
FILTRE A
GAZOLE
EVACUATION DE L’EAU
DE CONDENSATION
La présence d’eau dans
le circuit d’alimentation
peut provoquer de
graves dommages à tout le sys-
tème d’injection et des irrégu-
larités dans le fonctionnement
du moteur. Si le témoin
cs’al-
lume sur le tableau de bord (sur
certaines versions en même
temps qu’un message visuali-
sé sur l’affichage) s’adresser au
plus tôt aux Services Agréés Al-
fa Romeo pour l’opération de
purge. Si la même signalisation
apparaît après un ravitaille-
ment, il est possible que de
l’eau ait été introduite dans le
réservoir: dans ce cas, couper
immédiatement le moteur et
contacter les Services Agréés
Alfa Romeo.

237
CONDUITE
S’IL VOUS
ARRIVE
IN EMERGENZA
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
TEMOINS ET
SIGNALISATIONS

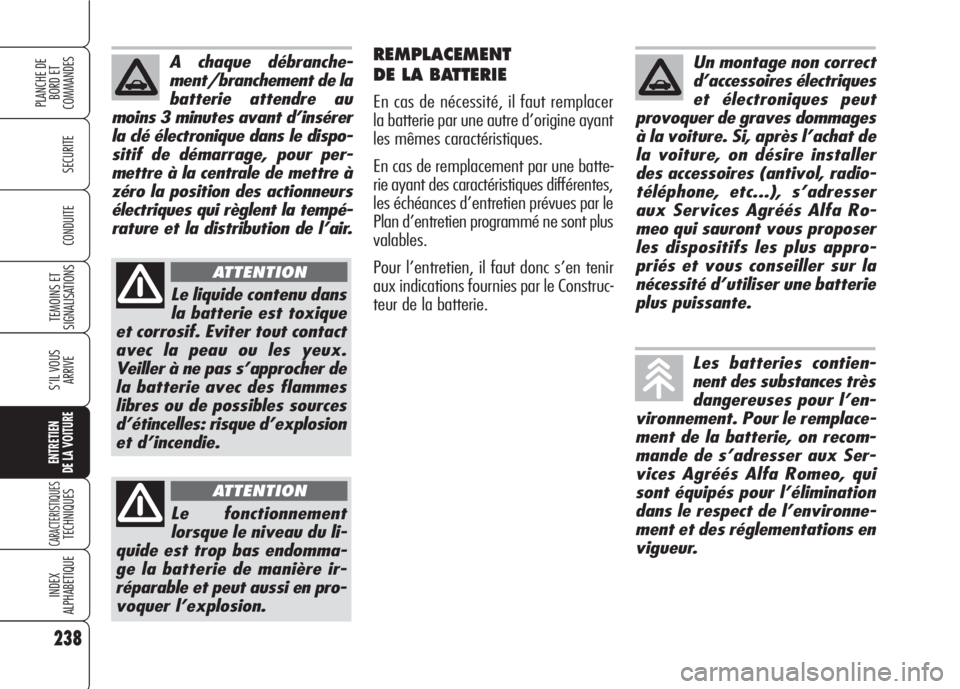

BATTERIE
La batterie de la voiture est du type à
“Entretien réduit”: dans des conditions
d’utilisation normales, elle ne requiert
pas d’appoint d’électrolyte avec de l’eau
distillée.
Il est conseillé de s’adresser aux Services
Agréés Alfa Romeo pour le contrôle /
remplacement batterie.
CONTROLE DE L’ETAT
DE CHARGE fig. 16
Il peut être effectué en se servant de l’in-
dicateur optique A(lorsqu’il est prévu)
placé sur le couvercle de la batterie et
en intervenant en fonction de la couleur
que l’indicateur peut prendre.Si la batterie est dépourvue du disposi-
tif de contrôle de l’état de charge et du
niveau électrolyte (hydromètre optique)
les opérations de contrôle éventuelles
doivent être effectuées exclusivement
par du personnel spécialisé.
Se rapporter au tableau suivant.
A0E0127mfig. 16
Couleur blanc brillantAppoint électrolyte S’adresser aux Services Agréés
Alfa Romeo
Couleur foncée sans Etat de charge insuffisant Recharger la batterie
zone verte au centre(il est recommandé de s’adresser aux
ServicesAgréés Alfa Romeo)
Couleur foncée avecNiveau électrolyte et état de charge Aucune action
zone verte au centresuffisants
ATTENTIONIl est conseillé d’effectuer
le contrôle de l’état de charge de la bat-
terie claque année, de préférence au dé-
but de la saison froide, pour éviter la
possibilité de congélation de l’électro-
lyte. Ce contrôle doit être effectué plus
fréquemment si la voiture est utilisée
surtout sur des parcours brefs, ou bien
si elle est dotée d’utilisateurs à absorp-
tion permanente la clé enlevée, surtout
si ajoutés en après-vente.

238
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
REMPLACEMENT
DE LA BATTERIE
En cas de nécessité, il faut remplacer
la batterie par une autre d’origine ayant
les mêmes caractéristiques.
En cas de remplacement par une batte-
rie ayant des caractéristiques différentes,
les échéances d’entretien prévues par le
Plan d’entretien programmé ne sont plus
valables.
Pour l’entretien, il faut donc s’en tenir
aux indications fournies par le Construc-
teur de la batterie.
Un montage non correct
d’accessoires électriques
et électroniques peut
provoquer de graves dommages
à la voiture. Si, après l’achat de
la voiture, on désire installer
des accessoires (antivol, radio-
téléphone, etc...), s’adresser
aux Services Agréés Alfa Ro-
meo qui sauront vous proposer
les dispositifs les plus appro-
priés et vous conseiller sur la
nécessité d’utiliser une batterie
plus puissante.
Les batteries contien-
nent des substances très
dangereuses pour l’en-
vironnement. Pour le remplace-
ment de la batterie, on recom-
mande de s’adresser aux Ser-
vices Agréés Alfa Romeo, qui
sont équipés pour l’élimination
dans le respect de l’environne-
ment et des réglementations en
vigueur.
Le liquide contenu dans
la batterie est toxique
et corrosif. Eviter tout contact
avec la peau ou les yeux.
Veiller à ne pas s’approcher de
la batterie avec des flammes
libres ou de possibles sources
d’étincelles: risque d’explosion
et d’incendie.
ATTENTION
Le fonctionnement
lorsque le niveau du li-
quide est trop bas endomma-
ge la batterie de manière ir-
réparable et peut aussi en pro-
voquer l’explosion.
ATTENTION
A chaque débranche-
ment/branchement de la
batterie attendre au
moins 3 minutes avant d’insérer
la clé électronique dans le dispo-
sitif de démarrage, pour per-
mettre à la centrale de mettre à
zéro la position des actionneurs
électriques qui règlent la tempé-
rature et la distribution de l’air.
