Alfa Romeo 159 2007 Notice d'entretien (in French)

269
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
–cycle extra-urbain: comprenant
une simulation de parcours extra-urbain
de la voiture, de fréquentes accélérations
à tous régimes; la vitesse varie de 0 à
120 km/h;
–consommation mixte: elle est dé-
terminée par pondération d’environ
37% du cycle urbain et d’environ 63%
de celle du cycle extra-urbain.ATTENTION Le type de parcours,
les différentes situations de la cir-
culation, les conditions atmosphé-
riques, le style de conduite, l’état
de la voiture en général, le niveau
de finition/équipements/ acces-
soires, l’utilisation du climatiseur,
la charge de la voiture, la présen-
ce d’une galerie de toit et d’autres
situations pénalisant la pénétra-
tion aérodynamique ou la résis-
tance à l’avancement produisent
des consommations en carburant

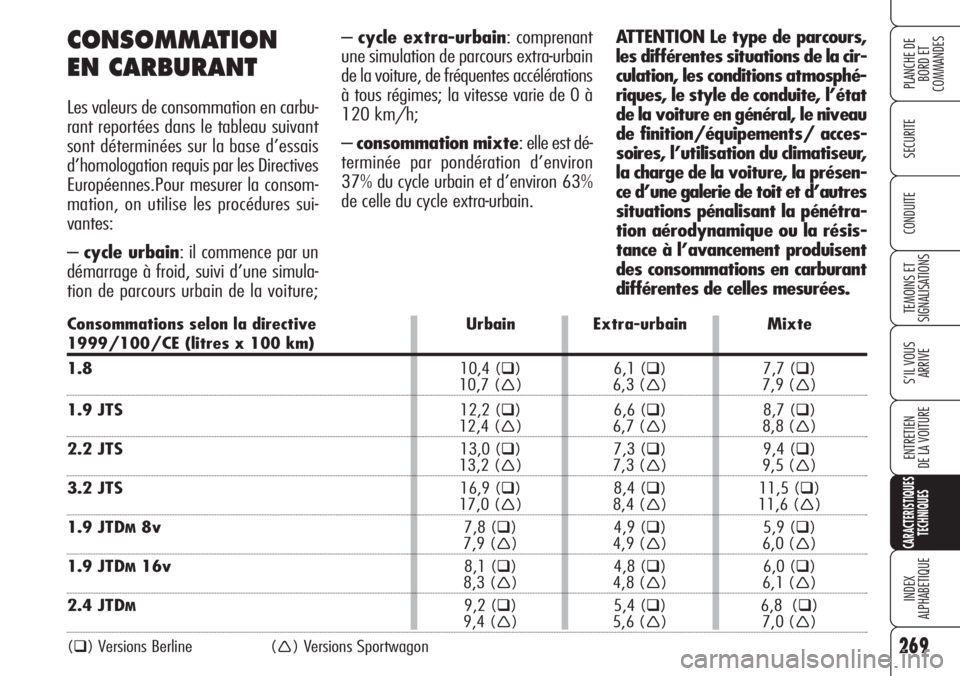

différentes de celles mesurées.CONSOMMATION
EN CARBURANT
Les valeurs de consommation en carbu-
rant reportées dans le tableau suivant
sont déterminées sur la base d’essais
d’homologation requis par les Directives
Européennes.Pour mesurer la consom-
mation, on utilise les procédures sui-
vantes:
–cycle urbain: il commence par un
démarrage à froid, suivi d’une simula-
tion de parcours urbain de la voiture;
Consommations selon la directive Urbain Extra-urbain Mixte
1999/100/CE (litres x 100 km)
1.810,4 (
) 6,1 () 7,7 ()10,7 () 6,3 () 7,9 ()
1.9 JTS12,2 (
) 6,6 () 8,7 ()12,4 () 6,7 () 8,8 ()
2.2 JTS13,0 (
) 7,3 () 9,4 ()13,2 () 7,3 () 9,5 ()
3.2 JTS 16,9 (
) 8,4 () 11,5 ()17,0 () 8,4 () 11,6 ()
1.9 JTD
M8v7,8 () 4,9 () 5,9 ()7,9 () 4,9 () 6,0 ()
1.9 JTD
M16v8,1 () 4,8 () 6,0 ()8,3 () 4,8 () 6,1 ()
2.4 JTD
M9,2 () 5,4 () 6,8 ()9,4 () 5,6 () 7,0 ()
(
) Versions Berline () Versions Sportwagon

270
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

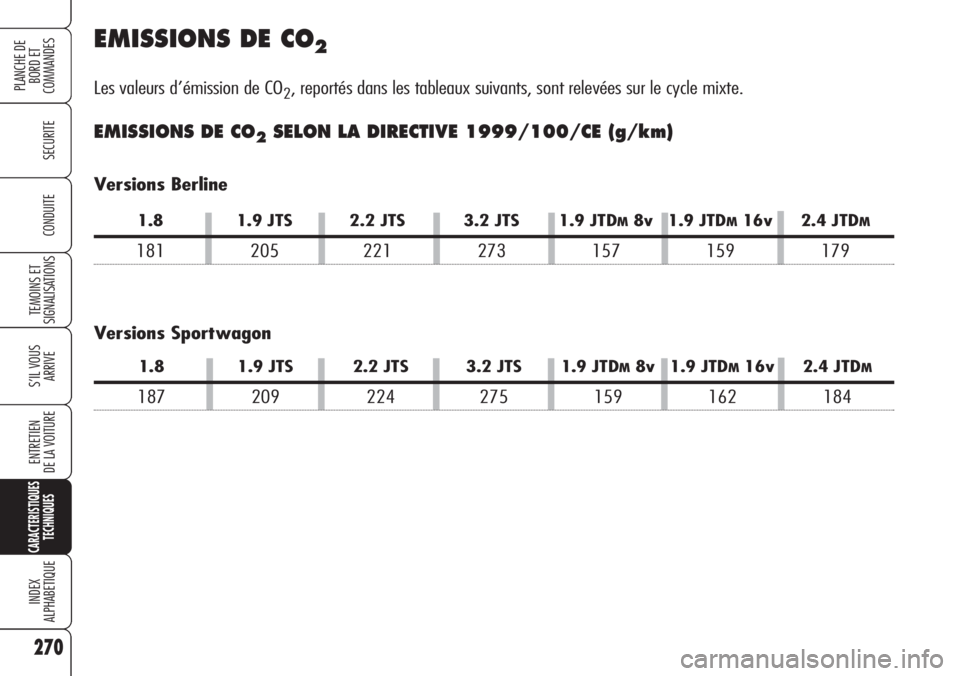

EMISSIONS DE CO2
Les valeurs d’émission de CO2, reportés dans les tableaux suivants, sont relevées sur le cycle mixte.
EMISSIONS DE CO2SELON LA DIRECTIVE 1999/100/CE (g/km)
Versions Berline
Versions Sportwagon
1.8 1.9 JTS 2.2 JTS 3.2 JTS 1.9 JTDM8v 1.9 JTDM16v 2.4 JTDM
181 205 221 273 157 159 179
1.8 1.9 JTS 2.2 JTS 3.2 JTS 1.9 JTDM8v 1.9 JTDM16v 2.4 JTDM
187 209 224 275 159 162 184

271
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Sigle d’homologation
T939 NTR939
Union Européenne et
Pays qui n’appliquent
pas la directive
Argentine
Australie
Brésil
Bulgarie
Chine
❒Données non disponibles lors de l’impression.
N15278
HHHH-AA-FFFFHHHH-AA-FFFF
CMII ID : 2006DJ0352CMII ID : 2006DJ0351

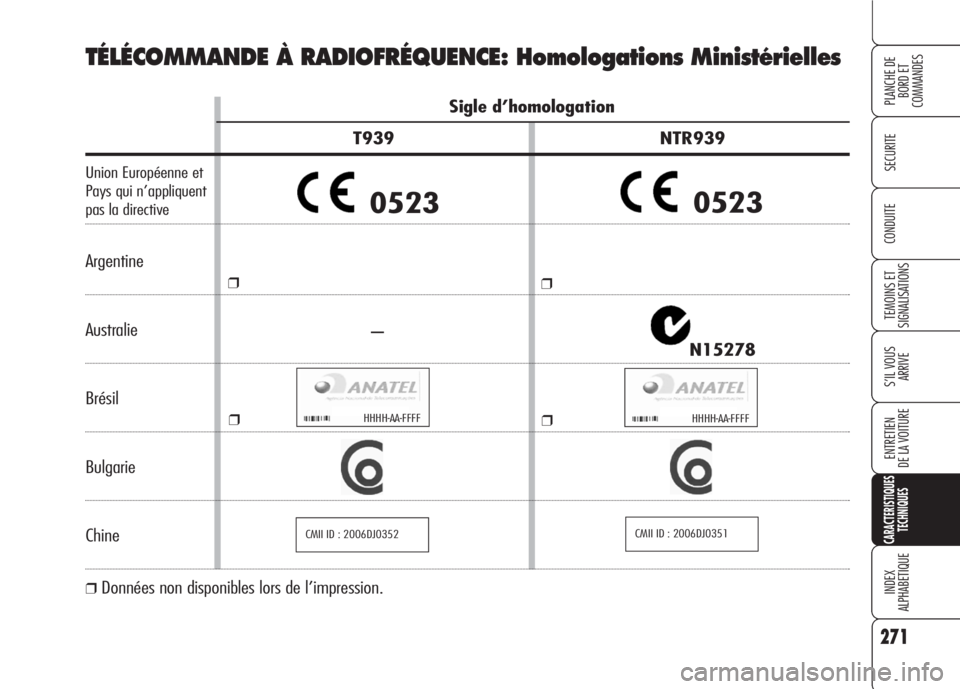

TÉLÉCOMMANDE À RADIOFRÉQUENCE: Homologations Ministérielles
05230523
❒
❒
–
❒
❒

272
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Sigle d’homologation
T939 NTR939
Malesia
Messico
Marocco
Singapore
Sud Africa
Taiwan
❒Données non disponibles lors de l’impression.
AGREE PAR L’ANRT MAROC
Numéro d’agrément : MR 2395 ANRT 2006
Date d’agrément : 13/01/2006AGREE PAR L’ANRT MAROC
Numéro d’agrément : MR 2394 ANRT 2006
Date d’agrément : 13/01/2006
Complies with
IDA Standards
DA 104022Complies with
IDA Standards
DA 104022
TA-2005/701
APPROVEDTA-2005/702
APPROVED YYYYXXXX-XXXYYYYXXXX-XXX
AA 000000 EAA 000000 E❒
❒
❒
❒

273
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

274
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

A A
L L
F F
A A
1 1
5 5
9 9
S S
P P
O O
R R
T T
W W
A A
G G
O O
N N
ESSUIE-LUNETTE ............................................... 276
COFFRE A BAGAGES .......................................... 277
PORTE-BAGAGES/PORTE-SKIS ............................. 284
PREDISPOSITION AU MONTAGE
DU SIEGE ENFANT "ISOFIX UNIVERSEL" ............... 285
REMPLACEMENT D’UNE AMPOULE EXTERIEURE ..... 286
REMPLECEMENT D’UNE AMPOULE INTERIEURE ...... 289
REMPLACEMENT DES FUSIBLES .......................... 291
275
ALFA 159 SPORTWAGON

Ne pas utiliser l’essuie-lu-
nette puer dégager la lu-
nette des couches accu-
mulées de neige ou verglas. Dans
ces conditions, si l’essuie-lunette
est soumis à un effort excessif, le
protège moteur intervient en em-
pêchant le fonctionnement même
pendant quelques secondes. Si la
fonction n’est pas rétablie par la
suite, s’adresser aux Services
Agréés Alfa Romeo.

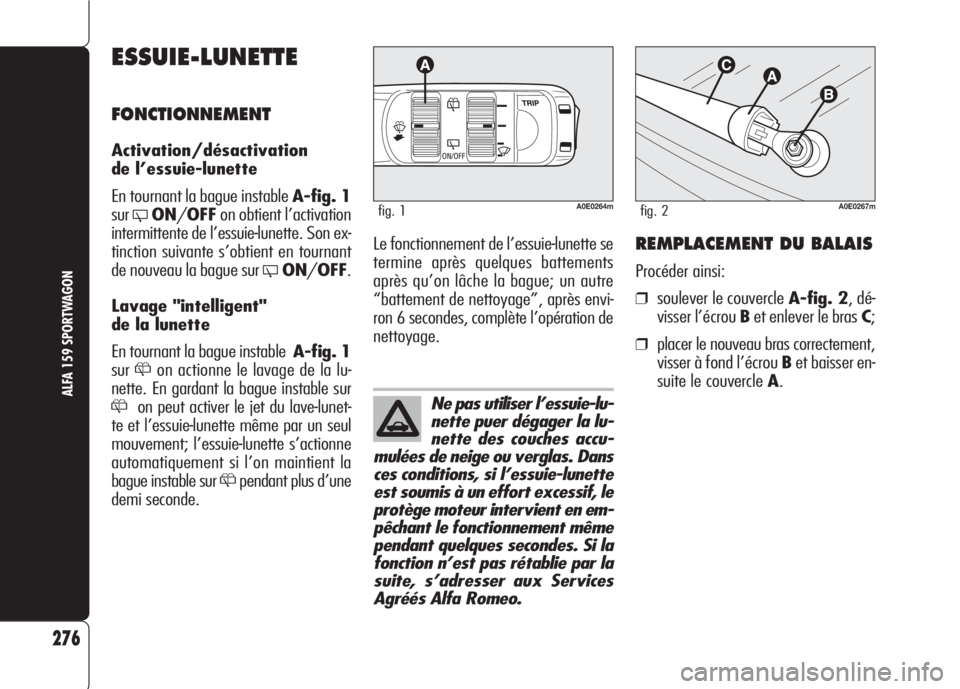

ESSUIE-LUNETTE
FONCTIONNEMENT
Activation/désactivation
de l’essuie-lunette
En tournant la bague instable A-fig. 1
sur
'ON/OFFon obtient l’activation
intermittente de l’essuie-lunette. Son ex-
tinction suivante s’obtient en tournant
de nouveau la bague sur
'ON/OFF.
Lavage "intelligent"
de la lunette
En tournant la bague instable A-fig. 1
sur&on actionne le lavage de la lu-
nette. En gardant la bague instable sur
&on peut activer le jet du lave-lunet-
te et l’essuie-lunette même par un seul
mouvement; l’essuie-lunette s’actionne
automatiquement si l’on maintient la
bague instable sur &pendant plus d’une
demi seconde.
276
ALFA 159 SPORTWAGON
A0E0264mfig. 1A0E0267mfig. 2
REMPLACEMENT DU BALAIS
Procéder ainsi:
❒soulever le couvercle A-fig. 2, dé-
visser l’écrou Bet enlever le bras C;
❒placer le nouveau bras correctement,
visser à fond l’écrou Bet baisser en-
suite le couvercle A.
Le fonctionnement de l’essuie-lunette se
termine après quelques battements
après qu’on lâche la bague; un autre
“battement de nettoyage”, après envi-
ron 6 secondes, complète l’opération de
nettoyage.

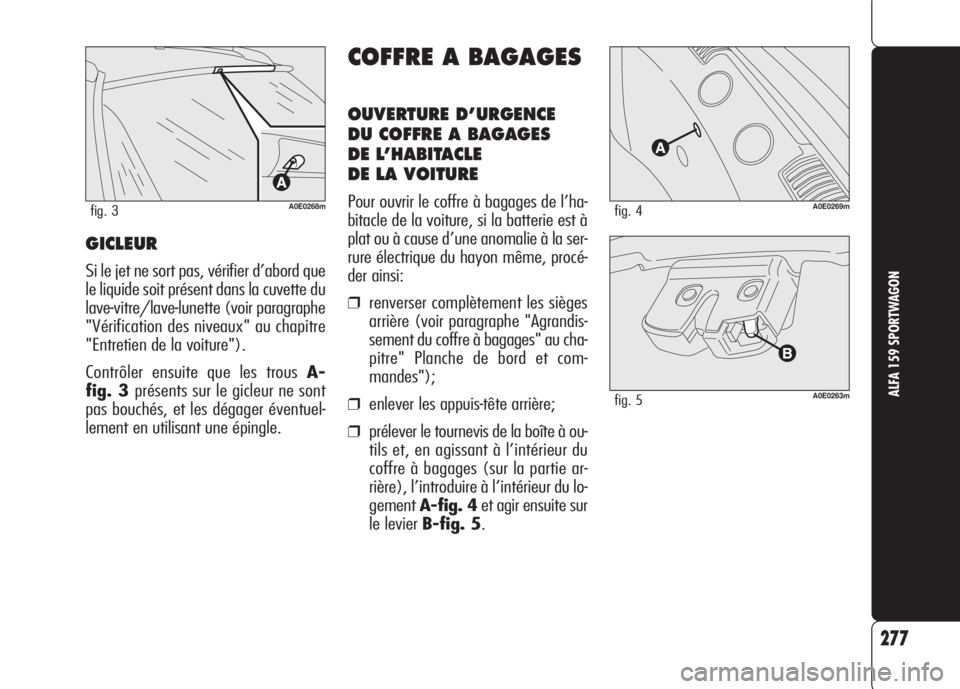

COFFRE A BAGAGES
OUVERTURE D’URGENCE
DU COFFRE A BAGAGES
DE L’HABITACLE
DE LA VOITURE
Pour ouvrir le coffre à bagages de l’ha-
bitacle de la voiture, si la batterie est à
plat ou à cause d’une anomalie à la ser-
rure électrique du hayon même, procé-
der ainsi:
❒renverser complètement les sièges
arrière (voir paragraphe "Agrandis-
sement du coffre à bagages" au cha-
pitre" Planche de bord et com-
mandes");
❒enlever les appuis-tête arrière;
❒prélever le tournevis de la boîte à ou-
tils et, en agissant à l’intérieur du
coffre à bagages (sur la partie ar-
rière), l’introduire à l’intérieur du lo-
gementA-fig. 4et agir ensuite sur
le levier B-fig. 5.
277
ALFA 159 SPORTWAGON
GICLEUR
Si le jet ne sort pas, vérifier d’abord que
le liquide soit présent dans la cuvette du
lave-vitre/lave-lunette (voir paragraphe
"Vérification des niveaux" au chapitre
"Entretien de la voiture").
Contrôler ensuite que les trous A-
fig. 3 présents sur le gicleur ne sont
pas bouchés, et les dégager éventuel-
lement en utilisant une épingle.
A0E0269mfig. 4
A0E0263mfig. 5
A0E0268mfig. 3

BOITES A GANTS
fig. 8 – 9
Sur les côtés du coffre à bagages se trou-
vent deux boîtes à gants fermées par un
couvercle.
Pour ouvrir le couvercle, appuyer sur le
boutonAet le tourner vers le bas.
278
ALFA 159 SPORTWAGONSi, en voyageant dans
des zones où le ravi-
taillement en carburant est diffi-
cile, vous voulez transporter l’es-
sence dans un jerry-can de réser-
ve, il faut le faire dans le respect
des dispositions législatives, en
utilisant uniquement un jerry-can
homologué, et fixé de façon adé-
quate aux anneaux d’ancrage du
chargement. Même ainsi, toute-
fois, on augmente le risque d’in-
cendie en cas d’accident.
ATTENTION
Des bagages lourds non
ancrés, en cas d’accident,
pourraient provoquer de graves
dommages aux passagers.
ATTENTION
A0E0273mfig. 8
A0E0272mfig. 9
A0E0270mfig. 6A0E0271mfig. 7

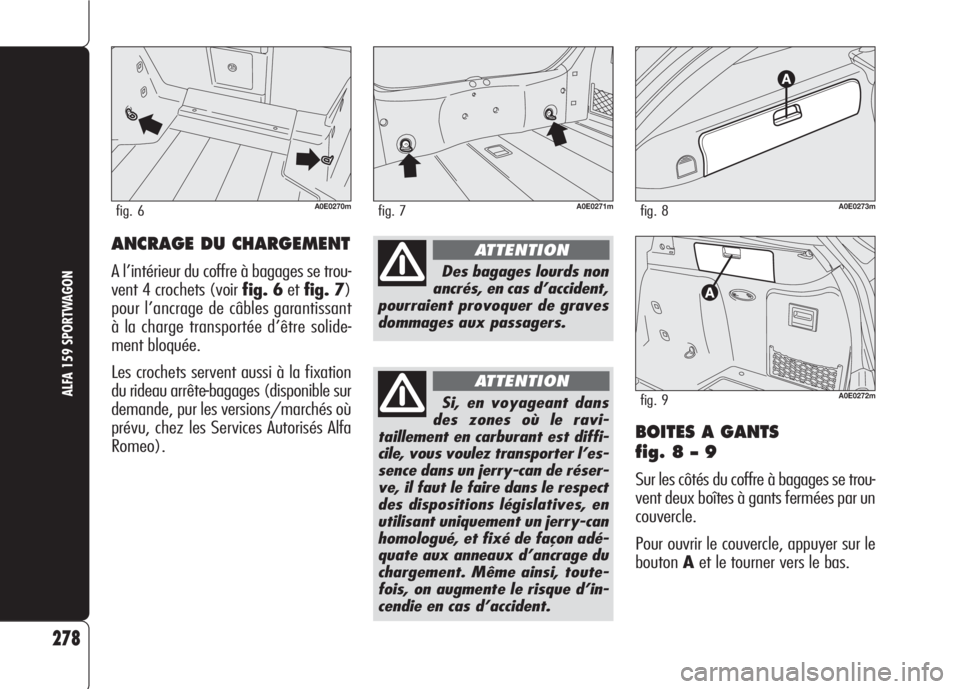

ANCRAGE DU CHARGEMENT
A l’intérieur du coffre à bagages se trou-
vent 4 crochets (voir fig. 6etfig. 7)
pour l’ancrage de câbles garantissant
à la charge transportée d’être solide-
ment bloquée.
Les crochets servent aussi à la fixation
du rideau arrête-bagages (disponible sur
demande, pur les versions/marchés où
prévu, chez les Services Autorisés Alfa
Romeo).
