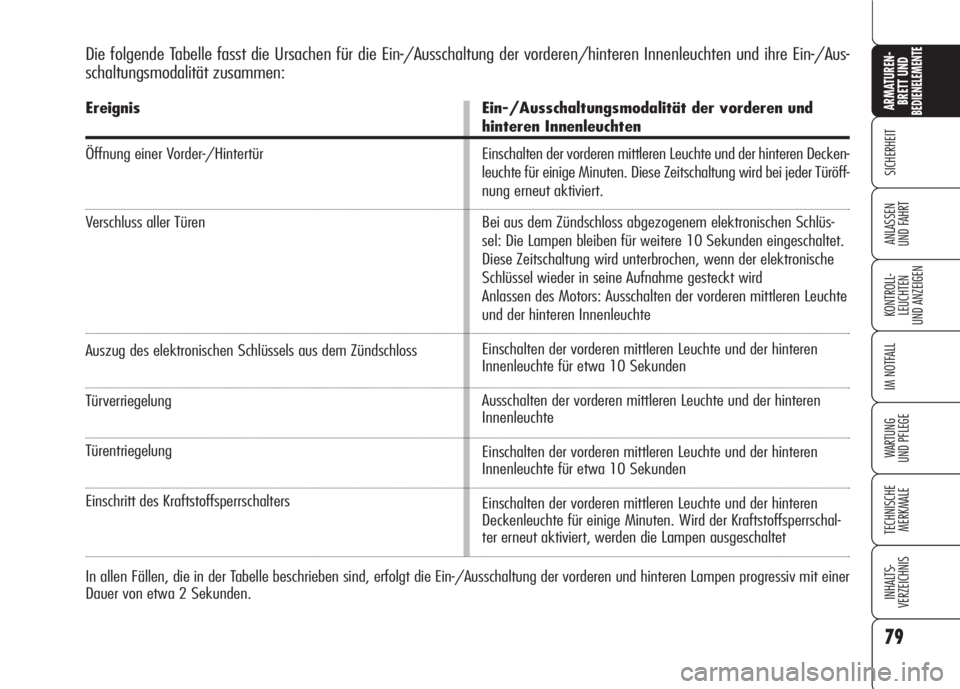

Die folgende Tabelle fasst die Ursachen für die Ein-/Ausschaltung der vorderen/hinteren Innenleuchten und ihre Ein-/Aus-
schaltungsmodalität zusammen:
Ereignis
Öffnung einer Vorder-/Hintertür
Verschluss aller Türen
Auszug des elektronischen Schlüssels aus dem Zündschloss
Türverriegelung
Türentriegelung
Einschritt des Kraftstoffsperrschalters
Ein-/Ausschaltungsmodalität der vorderen und
hinteren Innenleuchten
Einschalten der vorderen mittleren Leuchte und der hinteren Decken-
leuchte für einige Minuten. Diese Zeitschaltung wird bei jeder Türöff-
nung erneut aktiviert.
Bei aus dem Zündschloss abgezogenem elektronischen Schlüs-
sel: Die Lampen bleiben für weitere 10 Sekunden eingeschaltet.
Diese Zeitschaltung wird unterbrochen, wenn der elektronische
Schlüssel wieder in seine Aufnahme gesteckt wird
Anlassen des Motors: Ausschalten der vorderen mittleren Leuchte
und der hinteren Innenleuchte
Einschalten der vorderen mittleren Leuchte und der hinteren
Innenleuchte für etwa 10 Sekunden
Ausschalten der vorderen mittleren Leuchte und der hinteren
Innenleuchte
Einschalten der vorderen mittleren Leuchte und der hinteren
Innenleuchte für etwa 10 Sekunden
Einschalten der vorderen mittleren Leuchte und der hinteren
Deckenleuchte für einige Minuten. Wird der Kraftstoffsperrschal-
ter erneut aktiviert, werden die Lampen ausgeschaltet
In allen Fällen, die in der Tabelle beschrieben sind, erfolgt die Ein-/Ausschaltung der vorderen und hinteren Lampen progressiv mit einer
Dauer von etwa 2 Sekunden.

80
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN

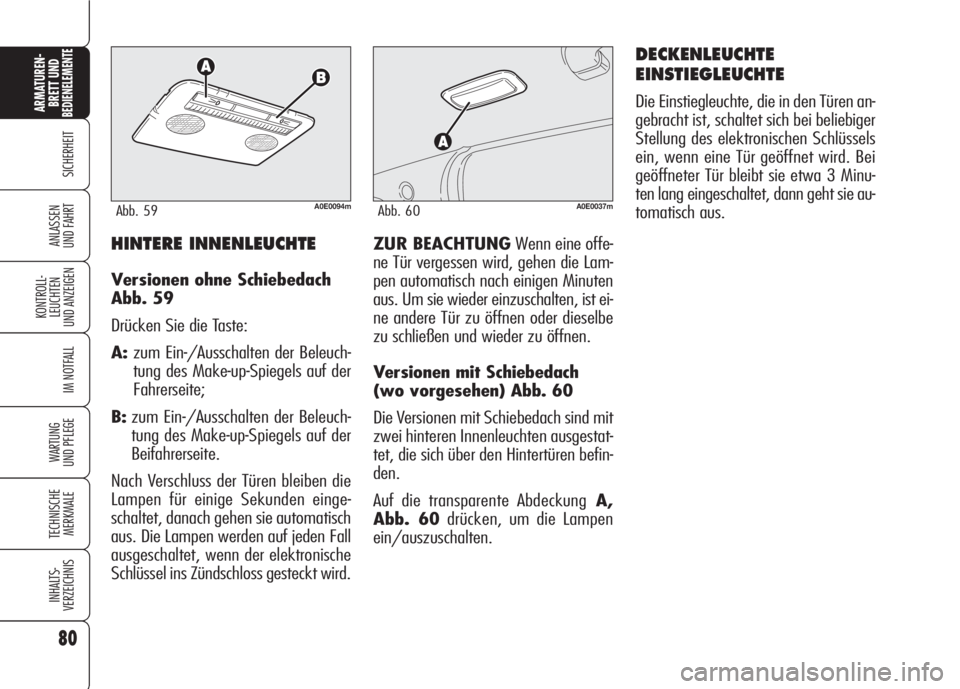

UND FAHRTZUR BEACHTUNGWenn eine offe-
ne Tür vergessen wird, gehen die Lam-
pen automatisch nach einigen Minuten
aus. Um sie wieder einzuschalten, ist ei-
ne andere Tür zu öffnen oder dieselbe
zu schließen und wieder zu öffnen.
Versionen mit Schiebedach
(wo vorgesehen) Abb. 60
Die Versionen mit Schiebedach sind mit
zwei hinteren Innenleuchten ausgestat-
tet, die sich über den Hintertüren befin-
den.
Auf die transparente AbdeckungA,
Abb. 60drücken, um die Lampen
ein/auszuschalten.HINTERE INNENLEUCHTE
Versionen ohne Schiebedach
Abb. 59
Drücken Sie die Taste:
A:zum Ein-/Ausschalten der Beleuch-
tung des Make-up-Spiegels auf der
Fahrerseite;
B:zum Ein-/Ausschalten der Beleuch-
tung des Make-up-Spiegels auf der
Beifahrerseite.
Nach Verschluss der Türen bleiben die
Lampen für einige Sekunden einge-
schaltet, danach gehen sie automatisch
aus. Die Lampen werden auf jeden Fall
ausgeschaltet, wenn der elektronische
Schlüssel ins Zündschloss gesteckt wird.
A0E0094mAbb. 59A0E0037mAbb. 60
DECKENLEUCHTE
EINSTIEGLEUCHTE
Die Einstiegleuchte, die in den Türen an-
gebracht ist, schaltet sich bei beliebiger
Stellung des elektronischen Schlüssels
ein, wenn eine Tür geöffnet wird. Bei
geöffneter Tür bleibt sie etwa 3 Minu-
ten lang eingeschaltet, dann geht sie au-
tomatisch aus.

81
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

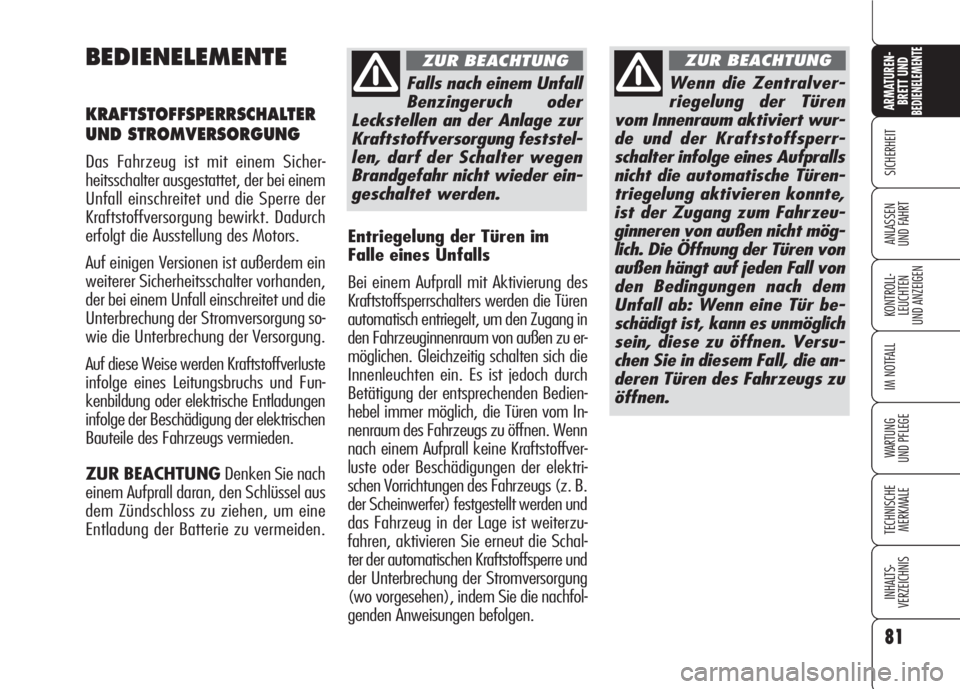

BEDIENELEMENTE
KRAFTSTOFFSPERRSCHALTER
UND STROMVERSORGUNG
Das Fahrzeug ist mit einem Sicher-
heitsschalter ausgestattet, der bei einem
Unfall einschreitet und die Sperre der
Kraftstoffversorgung bewirkt. Dadurch
erfolgt die Ausstellung des Motors.
Auf einigen Versionen ist außerdem ein
weiterer Sicherheitsschalter vorhanden,
der bei einem Unfall einschreitet und die
Unterbrechung der Stromversorgung so-
wie die Unterbrechung der Versorgung.
Auf diese Weise werden Kraftstoffverluste
infolge eines Leitungsbruchs und Fun-
kenbildung oder elektrische Entladungen
infolge der Beschädigung der elektrischen
Bauteile des Fahrzeugs vermieden.
ZUR BEACHTUNG Denken Sie nach
einem Aufprall daran, den Schlüssel aus
dem Zündschloss zu ziehen, um eine
Entladung der Batterie zu vermeiden.
Falls nach einem Unfall
Benzingeruch oder
Leckstellen an der Anlage zur
Kraftstoffversorgung feststel-
len, darf der Schalter wegen
Brandgefahr nicht wieder ein-
geschaltet werden.
ZUR BEACHTUNG
Wenn die Zentralver-
riegelung der Türen
vom Innenraum aktiviert wur-
de und der Kraftstoffsperr-
schalter infolge eines Aufpralls
nicht die automatische Türen-
triegelung aktivieren konnte,
ist der Zugang zum Fahrzeu-
ginneren von außen nicht mög-
lich. Die Öffnung der Türen von
außen hängt auf jeden Fall von
den Bedingungen nach dem
Unfall ab: Wenn eine Tür be-
schädigt ist, kann es unmöglich
sein, diese zu öffnen. Versu-
chen Sie in diesem Fall, die an-
deren Türen des Fahrzeugs zu
öffnen.
ZUR BEACHTUNG
Entriegelung der Türen im
Falle eines Unfalls
Bei einem Aufprall mit Aktivierung des
Kraftstoffsperrschalters werden die Türen
automatisch entriegelt, um den Zugang in
den Fahrzeuginnenraum von außen zu er-
möglichen. Gleichzeitig schalten sich die
Innenleuchten ein. Es ist jedoch durch
Betätigung der entsprechenden Bedien-
hebel immer möglich, die Türen vom In-
nenraum des Fahrzeugs zu öffnen. Wenn
nach einem Aufprall keine Kraftstoffver-
luste oder Beschädigungen der elektri-
schen Vorrichtungen des Fahrzeugs (z. B.
der Scheinwerfer) festgestellt werden und
das Fahrzeug in der Lage ist weiterzu-
fahren, aktivieren Sie erneut die Schal-
ter der automatischen Kraftstoffsperre und
der Unterbrechung der Stromversorgung
(wo vorgesehen), indem Sie die nachfol-
genden Anweisungen befolgen.

Erneute Aktivierung des
Sperrschalters der
elektrischen Versorgung
(wo vorgesehen)Der Schalter befindet sich im Siche-
rungskasten auf dem Pluspol der Bat-
terie.
Zur erneuten Aktivierung des Schalters
der elektrischen Versorgung gehen Sie
wie folgt vor:
❒drücken Sie die Taste A, Abb. 61
zur erneuten Aktivierung des Kraft-
stoffsperrschalters;
❒öffnen Sie die Motorhaube;
❒betätigen Sie die Haltefedern A,
Abb. 62und entfernen Sie den
SchutzdeckelB;
❒drücken Sie die TasteC, Abb. 63
zur erneuten Aktivierung des Schal-
ters der elektrischen Versorgung.
82
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

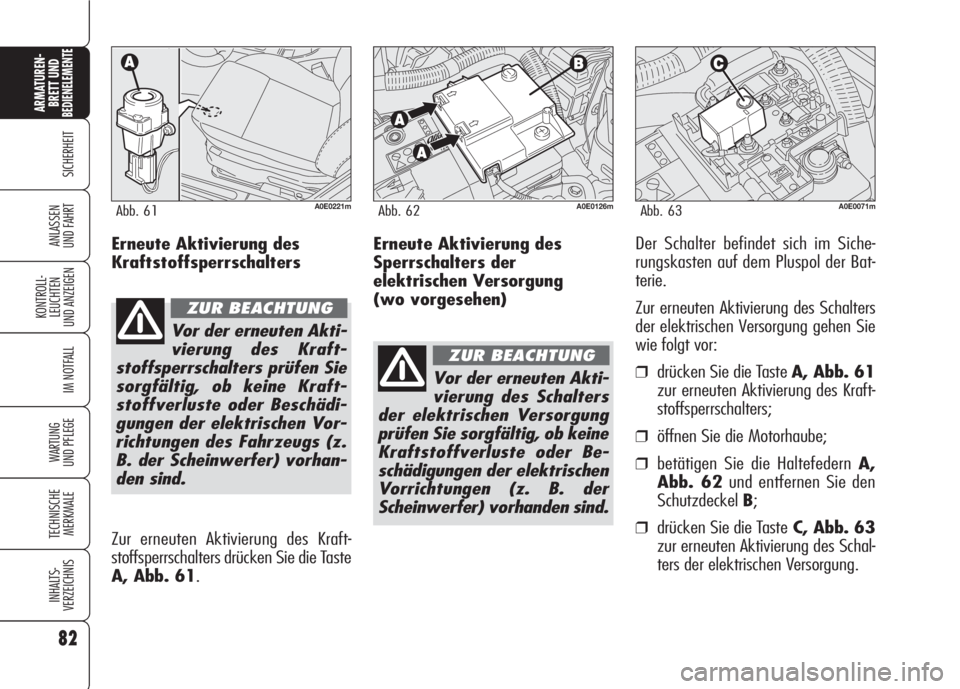

A0E0126mAbb. 62
Vor der erneuten Akti-
vierung des Schalters
der elektrischen Versorgung
prüfen Sie sorgfältig, ob keine
Kraftstoffverluste oder Be-
schädigungen der elektrischen
Vorrichtungen (z. B. der
Scheinwerfer) vorhanden sind.
ZUR BEACHTUNG
A0E0071mAbb. 63
Erneute Aktivierung des
Kraftstoffsperrschalters
Vor der erneuten Akti-
vierung des Kraft-
stoffsperrschalters prüfen Sie
sorgfältig, ob keine Kraft-
stoffverluste oder Beschädi-
gungen der elektrischen Vor-
richtungen des Fahrzeugs (z.
B. der Scheinwerfer) vorhan-
den sind.
ZUR BEACHTUNG
Zur erneuten Aktivierung des Kraft-
stoffsperrschalters drücken Sie die Taste
A, Abb. 61.
A0E0221mAbb. 61

83
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

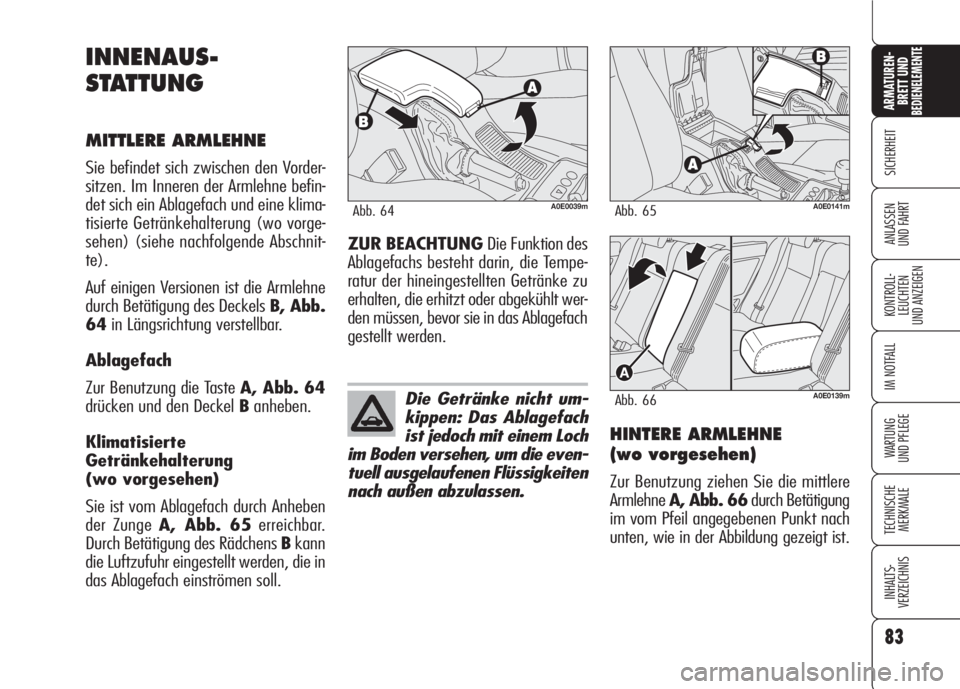

INNENAUS-
STATTUNG
MITTLERE ARMLEHNE
Sie befindet sich zwischen den Vorder-
sitzen. Im Inneren der Armlehne befin-
det sich ein Ablagefach und eine klima-
tisierte Getränkehalterung (wo vorge-
sehen) (siehe nachfolgende Abschnit-
te).
Auf einigen Versionen ist die Armlehne
durch Betätigung des Deckels B, Abb.
64in Längsrichtung verstellbar.
Ablagefach
Zur Benutzung die Taste A, Abb. 64
drücken und den Deckel Banheben.
Klimatisierte
Getränkehalterung
(wo vorgesehen)
Sie ist vom Ablagefach durch Anheben
der Zunge A, Abb. 65erreichbar.
Durch Betätigung des Rädchens Bkann
die Luftzufuhr eingestellt werden, die in
das Ablagefach einströmen soll.
A0E0141mAbb. 65
Die Getränke nicht um-
kippen: Das Ablagefach
ist jedoch mit einem Loch
im Boden versehen, um die even-
tuell ausgelaufenen Flüssigkeiten
nach außen abzulassen.
HINTERE ARMLEHNE
(wo vorgesehen)
Zur Benutzung ziehen Sie die mittlere
Armlehne A, Abb. 66durch Betätigung
im vom Pfeil angegebenen Punkt nach
unten, wie in der Abbildung gezeigt ist.
A0E0139mAbb. 66
A0E0039mAbb. 64
ZUR BEACHTUNG Die Funktion des
Ablagefachs besteht darin, die Tempe-
ratur der hineingestellten Getränke zu
erhalten, die erhitzt oder abgekühlt wer-
den müssen, bevor sie in das Ablagefach
gestellt werden.

84
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN

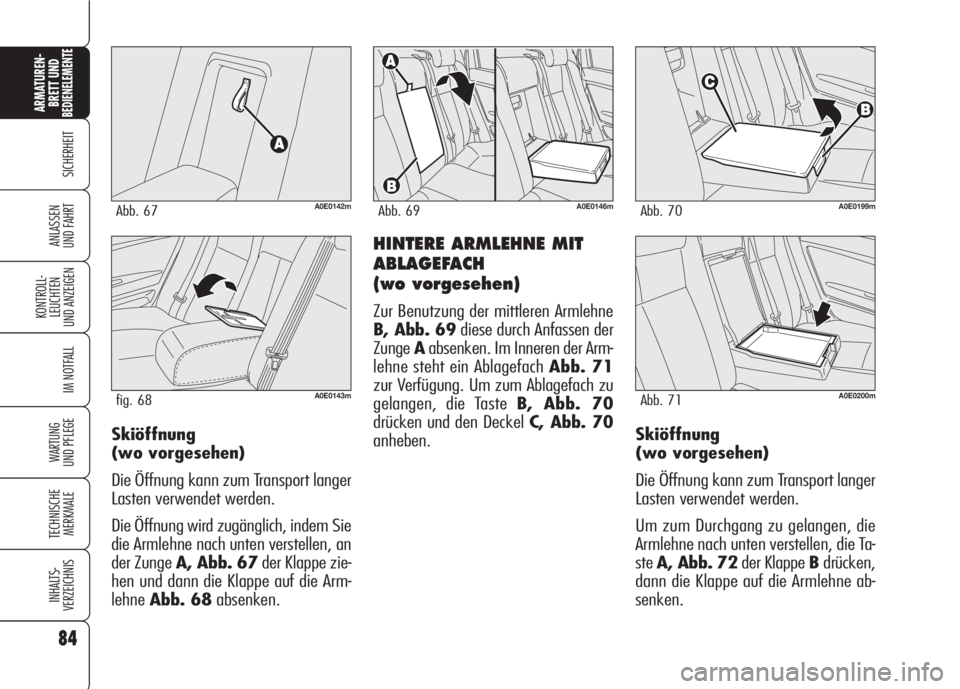

UND FAHRTHINTERE ARMLEHNE MIT
ABLAGEFACH
(wo vorgesehen)
Zur Benutzung der mittleren Armlehne
B, Abb. 69diese durch Anfassen der
ZungeAabsenken. Im Inneren der Arm-
lehne steht ein Ablagefach Abb. 71
zur Verfügung. Um zum Ablagefach zu
gelangen, die Taste B, Abb. 70
drücken und den Deckel C, Abb. 70
anheben.
A0E0146mAbb. 69
A0E0200mAbb. 71
A0E0199mAbb. 70
Skiöffnung
(wo vorgesehen)
Die Öffnung kann zum Transport langer
Lasten verwendet werden.
Um zum Durchgang zu gelangen, die
Armlehne nach unten verstellen, die Ta-
steA, Abb. 72der Klappe Bdrücken,
dann die Klappe auf die Armlehne ab-
senken. Skiöffnung
(wo vorgesehen)
Die Öffnung kann zum Transport langer
Lasten verwendet werden.
Die Öffnung wird zugänglich, indem Sie
die Armlehne nach unten verstellen, an
der Zunge A, Abb. 67der Klappe zie-
hen und dann die Klappe auf die Arm-
lehneAbb. 68absenken.
A0E0142mAbb. 67
A0E0143mfig. 68

85
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

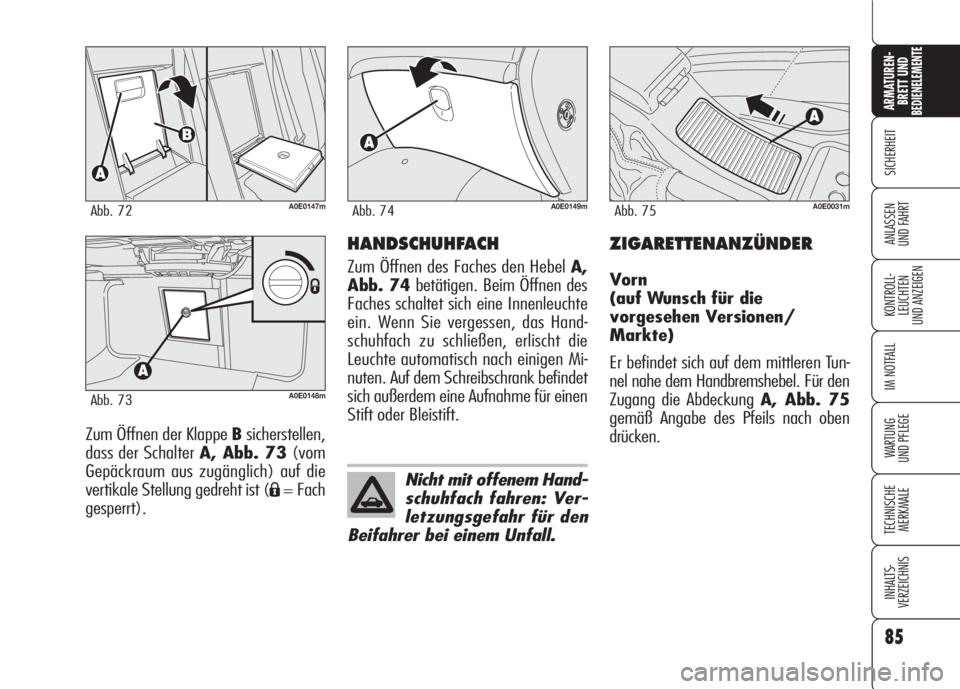

Zum Öffnen der Klappe Bsicherstellen,
dass der Schalter A, Abb. 73(vom
Gepäckraum aus zugänglich) auf die
vertikale Stellung gedreht ist (
Á= Fach
gesperrt).
A0E0148mAbb. 73
A0E0147mAbb. 72
HANDSCHUHFACH
Zum Öffnen des Faches den Hebel A,
Abb. 74betätigen. Beim Öffnen des
Faches schaltet sich eine Innenleuchte
ein. Wenn Sie vergessen, das Hand-
schuhfach zu schließen, erlischt die
Leuchte automatisch nach einigen Mi-
nuten. Auf dem Schreibschrank befindet
sich außerdem eine Aufnahme für einen
Stift oder Bleistift.
A0E0149mAbb. 74
Nicht mit offenem Hand-
schuhfach fahren: Ver-
letzungsgefahr für den
Beifahrer bei einem Unfall.
ZIGARETTENANZÜNDER
Vorn
(auf Wunsch für die
vorgesehen Versionen/
Markte)
Er befindet sich auf dem mittleren Tun-
nel nahe dem Handbremshebel. Für den
Zugang die Abdeckung A, Abb. 75
gemäß Angabe des Pfeils nach oben
drücken.
A0E0031mAbb. 75

86
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN

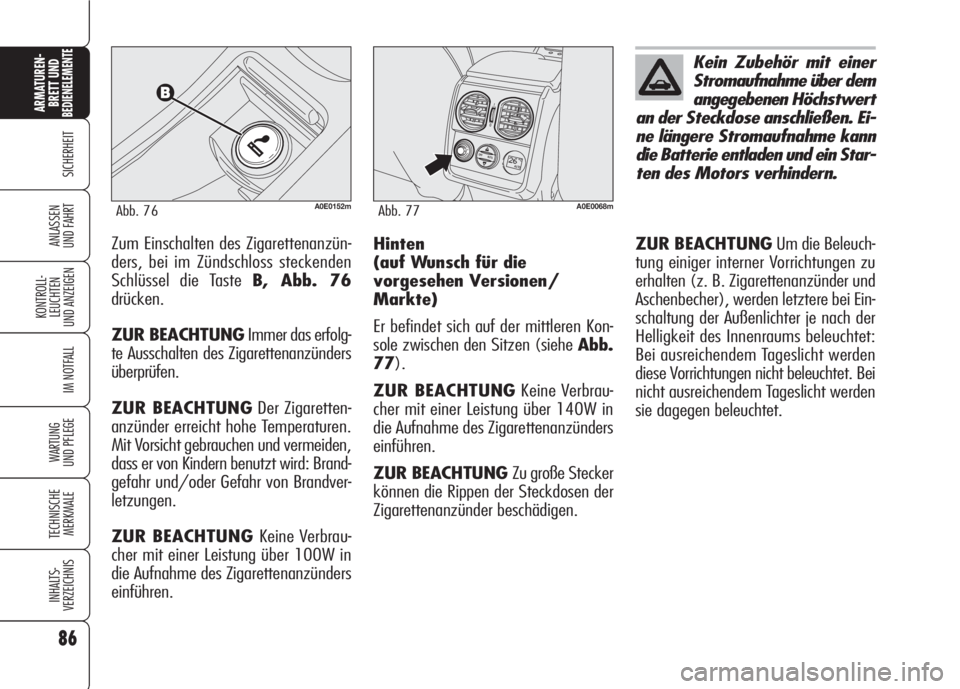

UND FAHRTZum Einschalten des Zigarettenanzün-
ders, bei im Zündschloss steckenden
Schlüssel die Taste B, Abb. 76
drücken.
ZUR BEACHTUNGImmer das erfolg-
te Ausschalten des Zigarettenanzünders
überprüfen.
ZUR BEACHTUNGDer Zigaretten-
anzünder erreicht hohe Temperaturen.
Mit Vorsicht gebrauchen und vermeiden,
dass er von Kindern benutzt wird: Brand-
gefahr und/oder Gefahr von Brandver-
letzungen.
ZUR BEACHTUNG Keine Verbrau-
cher mit einer Leistung über 100W in
die Aufnahme des Zigarettenanzünders
einführen.
A0E0152mAbb. 76
Hinten
(auf Wunsch für die
vorgesehen Versionen/
Markte)
Er befindet sich auf der mittleren Kon-
sole zwischen den Sitzen (siehe Abb.
77).
ZUR BEACHTUNGKeine Verbrau-
cher mit einer Leistung über 140W in
die Aufnahme des Zigarettenanzünders
einführen.
ZUR BEACHTUNG Zu große Stecker
können die Rippen der Steckdosen der
Zigarettenanzünder beschädigen.
Kein Zubehör mit einer
Stromaufnahme über dem
angegebenen Höchstwert
an der Steckdose anschließen. Ei-
ne längere Stromaufnahme kann
die Batterie entladen und ein Star-
ten des Motors verhindern.
OFF
O
I
AUTOAUTO
A0E0068mAbb. 77
ZUR BEACHTUNGUm die Beleuch-
tung einiger interner Vorrichtungen zu
erhalten (z. B. Zigarettenanzünder und
Aschenbecher), werden letztere bei Ein-
schaltung der Außenlichter je nach der
Helligkeit des Innenraums beleuchtet:
Bei ausreichendem Tageslicht werden
diese Vorrichtungen nicht beleuchtet. Bei
nicht ausreichendem Tageslicht werden
sie dagegen beleuchtet.

87
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

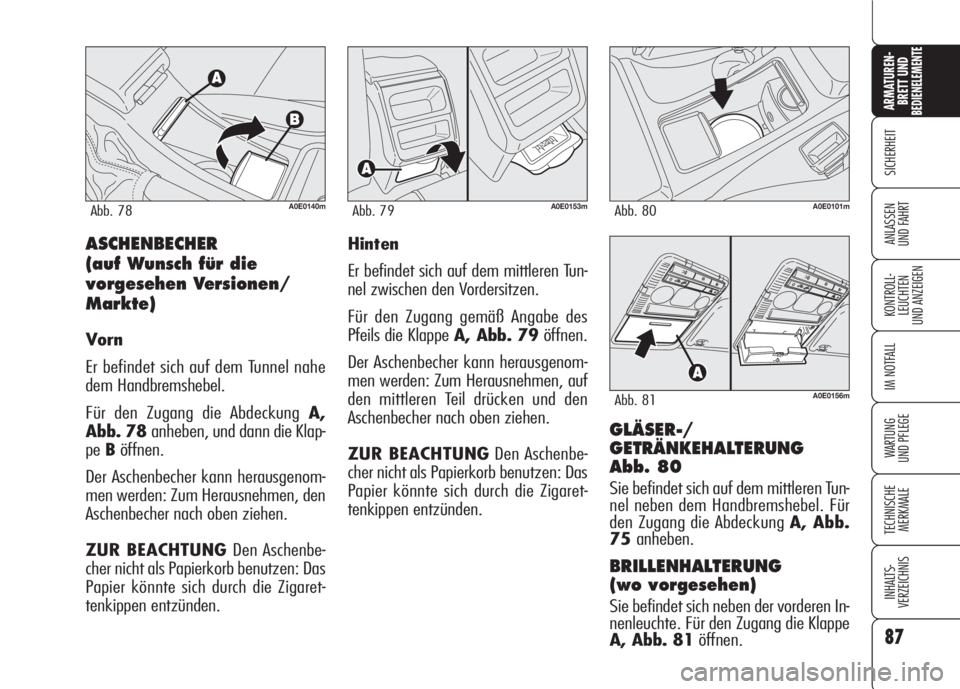

GLÄSER-/
GETRÄNKEHALTERUNG
Abb. 80
Sie befindet sich auf dem mittleren Tun-
nel neben dem Handbremshebel. Für
den Zugang die Abdeckung A, Abb.
75anheben.
BRILLENHALTERUNG
(wo vorgesehen)
Sie befindet sich neben der vorderen In-
nenleuchte. Für den Zugang die Klappe
A, Abb. 81öffnen.
ASCHENBECHER
(auf Wunsch für die
vorgesehen Versionen/
Markte)
Vorn
Er befindet sich auf dem Tunnel nahe
dem Handbremshebel.
Für den Zugang die Abdeckung A,
Abb. 78 anheben, und dann die Klap-
peBöffnen.
Der Aschenbecher kann herausgenom-
men werden: Zum Herausnehmen, den
Aschenbecher nach oben ziehen.
ZUR BEACHTUNG Den Aschenbe-
cher nicht als Papierkorb benutzen: Das
Papier könnte sich durch die Zigaret-
tenkippen entzünden.
A0E0153mAbb. 79A0E0101mAbb. 80
A0E0156mAbb. 81
A0E0140mAbb. 78
Hinten
Er befindet sich auf dem mittleren Tun-
nel zwischen den Vordersitzen.
Für den Zugang gemäß Angabe des
Pfeils die Klappe A, Abb. 79öffnen.
Der Aschenbecher kann herausgenom-
men werden: Zum Herausnehmen, auf
den mittleren Teil drücken und den
Aschenbecher nach oben ziehen.
ZUR BEACHTUNGDen Aschenbe-
cher nicht als Papierkorb benutzen: Das
Papier könnte sich durch die Zigaret-
tenkippen entzünden.

88
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRTABLAGEFÄCHER

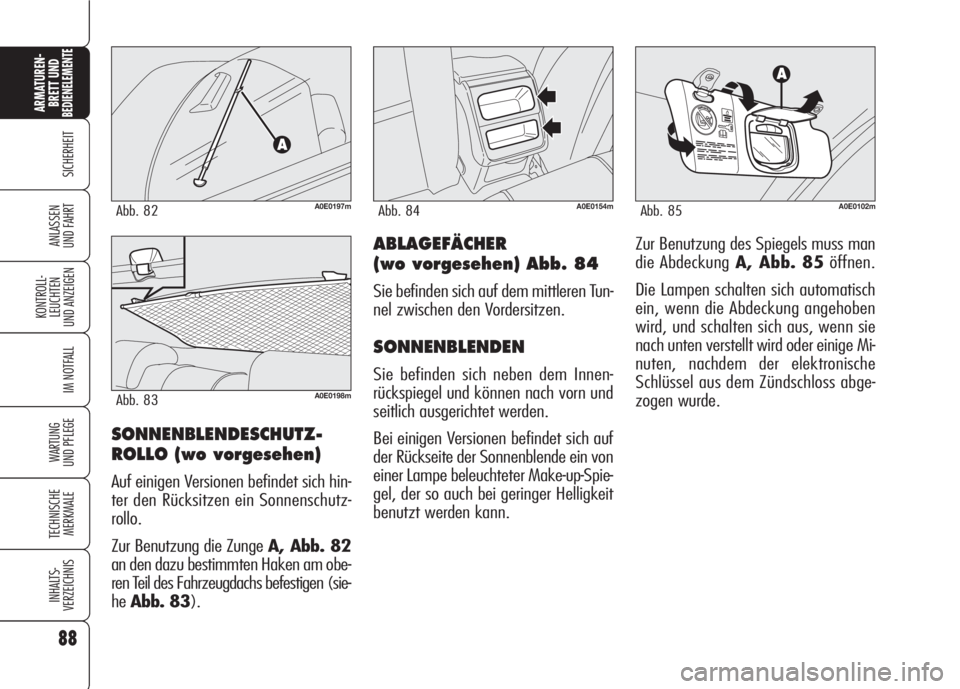

(wo vorgesehen) Abb. 84
Sie befinden sich auf dem mittleren Tun-
nel zwischen den Vordersitzen.
SONNENBLENDEN
Sie befinden sich neben dem Innen-
rückspiegel und können nach vorn und
seitlich ausgerichtet werden.
Bei einigen Versionen befindet sich auf
der Rückseite der Sonnenblende ein von
einer Lampe beleuchteter Make-up-Spie-
gel, der so auch bei geringer Helligkeit
benutzt werden kann.
A0E0154mAbb. 84A0E0102mAbb. 85
Zur Benutzung des Spiegels muss man
die Abdeckung A, Abb. 85öffnen.
Die Lampen schalten sich automatisch
ein, wenn die Abdeckung angehoben
wird, und schalten sich aus, wenn sie
nach unten verstellt wird oder einige Mi-
nuten, nachdem der elektronische
Schlüssel aus dem Zündschloss abge-
zogen wurde.
SONNENBLENDESCHUTZ-
ROLLO (wo vorgesehen)
Auf einigen Versionen befindet sich hin-
ter den Rücksitzen ein Sonnenschutz-
rollo.
Zur Benutzung die Zunge A, Abb. 82
an den dazu bestimmten Haken am obe-
ren Teil des Fahrzeugdachs befestigen (sie-
heAbb. 83).
A0E0197mAbb. 82
A0E0198mAbb. 83
