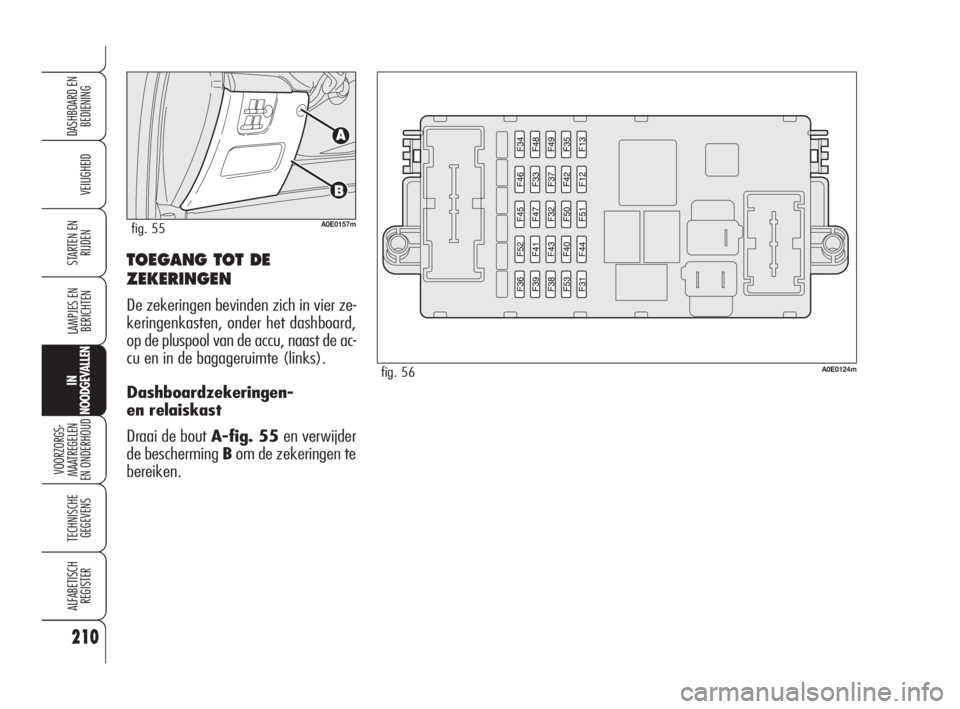

TOEGANG TOT DE
ZEKERINGEN
De zekeringen bevinden zich in vier ze-
keringenkasten, onder het dashboard,
op de pluspool van de accu, naast de ac-
cu en in de bagageruimte (links).
Dashboardzekeringen-
en relaiskast
Draai de bout A-fig. 55en verwijder
de bescherming Bom de zekeringen te
bereiken.
210
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENING
STARTEN EN
RIJDEN
A0E0157mfig. 55
A0E0124mfig. 56
181-222 Alfa 159 NL 20-10-2008 15:33 Pagina 210

211
VEILIGHEID
LAMPJES EN
BERICHTEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENING
STARTEN EN
RIJDEN
IN
NOODGEVALLEN

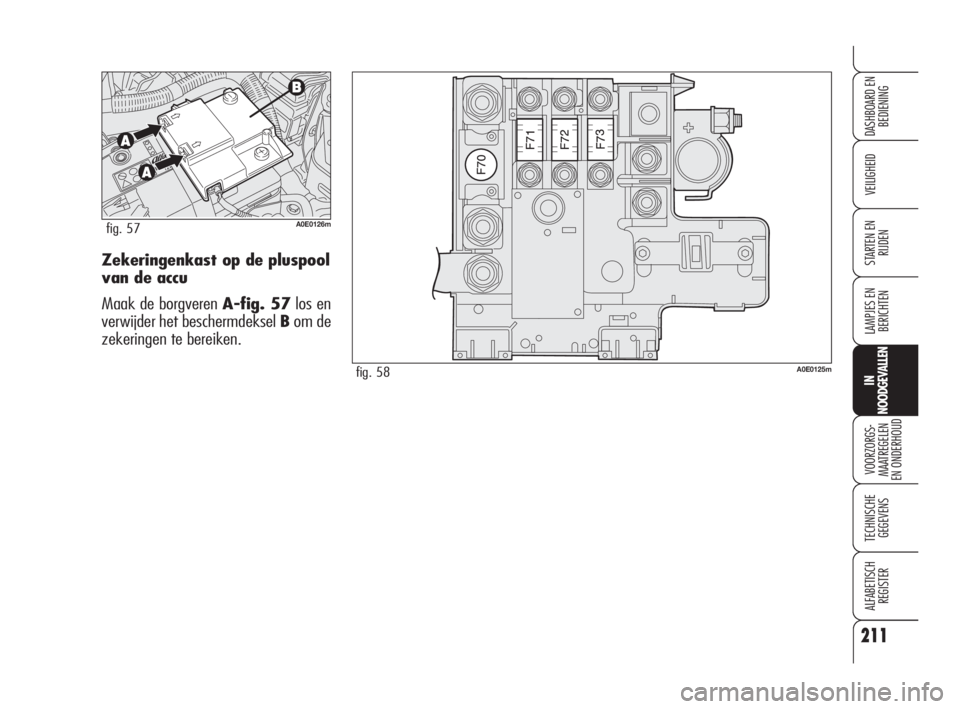

Zekeringenkast op de pluspool
van de accu
Maak de borgveren A-fig. 57los en
verwijder het beschermdeksel Bom de
zekeringen te bereiken.
A0E0126mfig. 57
A0E0125mfig. 58
181-222 Alfa 159 NL 20-10-2008 15:33 Pagina 211

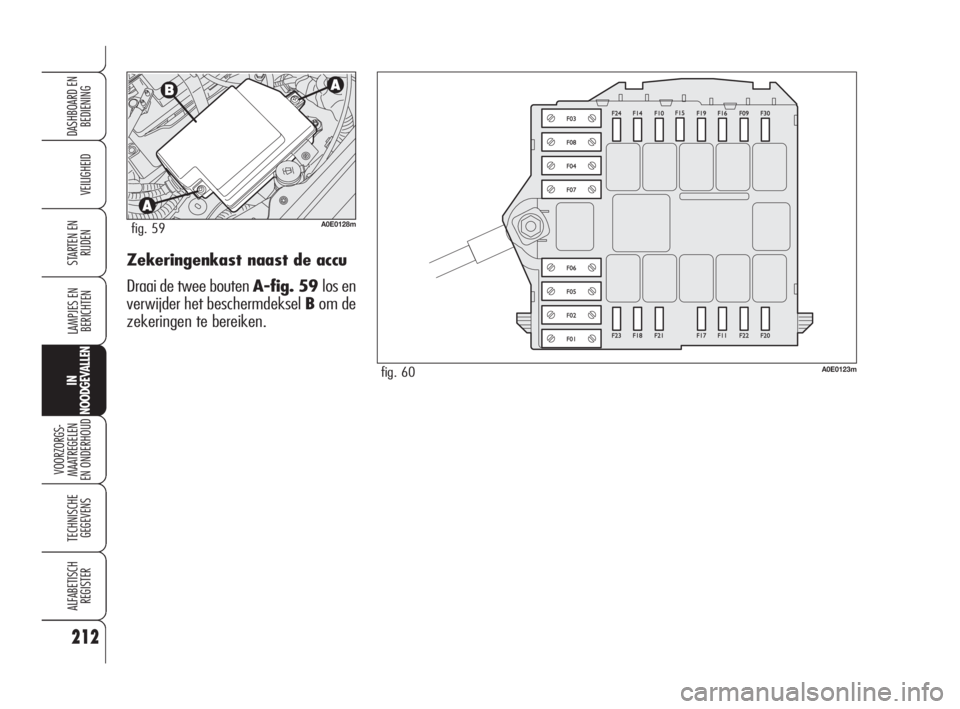

Zekeringenkast naast de accu
Draai de twee bouten A-fig. 59 los en
verwijder het beschermdeksel Bom de
zekeringen te bereiken.
212
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENING
STARTEN EN
RIJDEN
A0E0128mfig. 59
A0E0123mfig. 60
181-222 Alfa 159 NL 20-10-2008 15:33 Pagina 212

213
VEILIGHEID
LAMPJES EN
BERICHTEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENING
STARTEN EN
RIJDEN
IN
NOODGEVALLEN

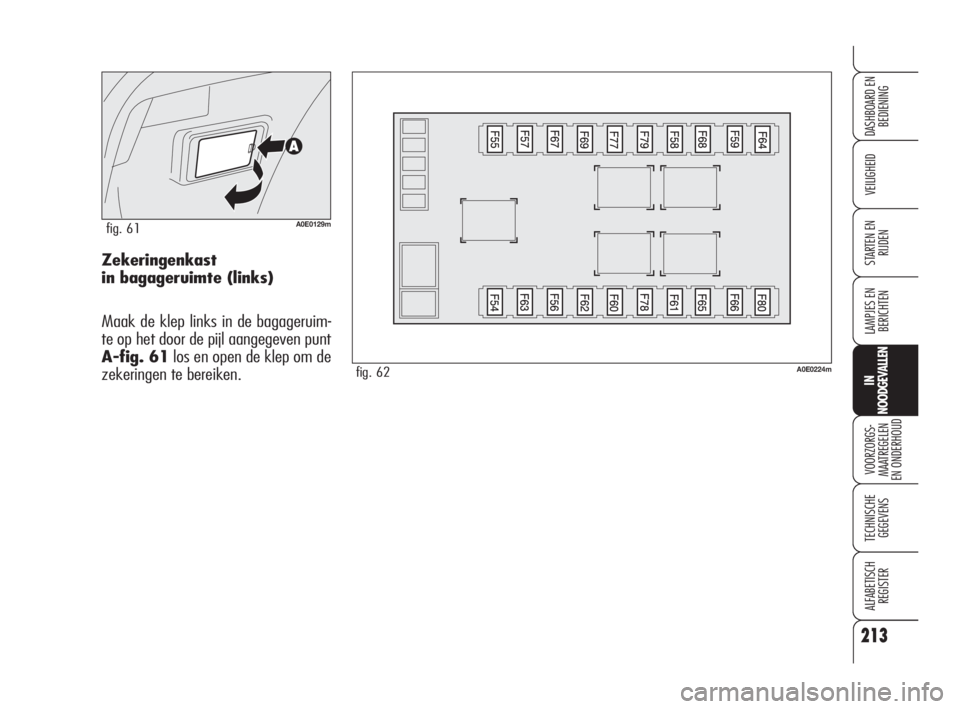

Zekeringenkast
in bagageruimte (links)
Maak de klep links in de bagageruim-
te op het door de pijl aangegeven punt
A-fig. 61los en open de klep om de
zekeringen te bereiken.
A0E0129mfig. 61
A0E0224mfig. 62
181-222 Alfa 159 NL 20-10-2008 15:33 Pagina 213

214
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENING
STARTEN EN
RIJDEN

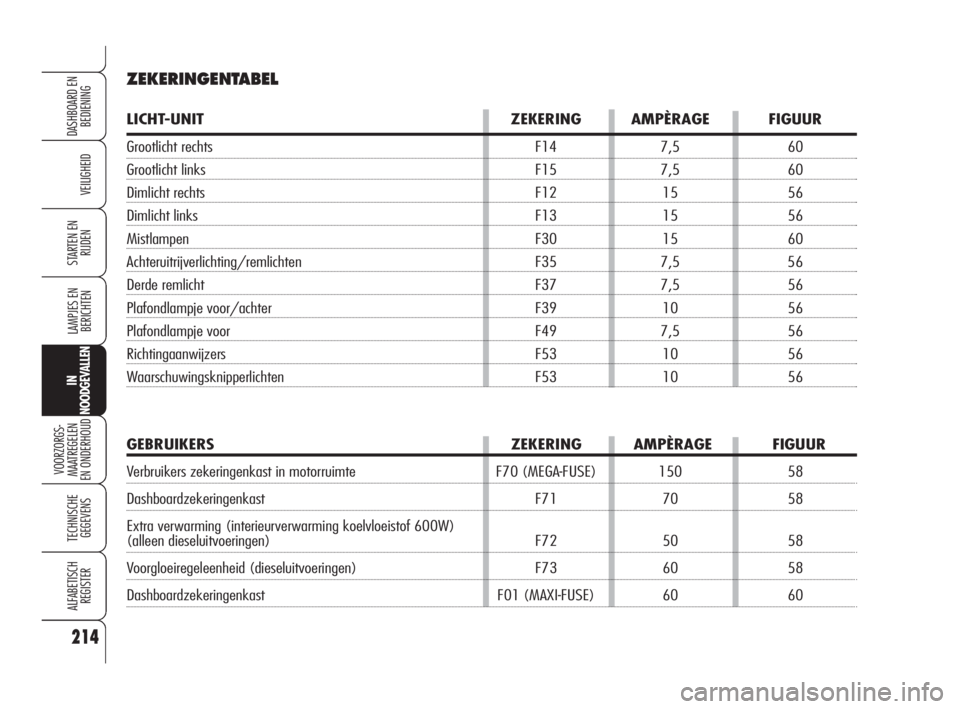

ZEKERINGENTABEL
LICHT-UNIT ZEKERING AMPÈRAGE FIGUUR
Grootlicht rechts F14 7,5 60
Grootlicht links F15 7,5 60
Dimlicht rechts F12 15 56
Dimlicht links F13 15 56
Mistlampen F30 15 60
Achteruitrijverlichting/remlichten F35 7,5 56
Derde remlicht F37 7,5 56
Plafondlampje voor/achter F39 10 56
Plafondlampje voor F49 7,5 56
Richtingaanwijzers F53 10 56
Waarschuwingsknipperlichten F53 10 56
GEBRUIKERS ZEKERING AMPÈRAGE FIGUUR
Verbruikers zekeringenkast in motorruimte F70 (MEGA-FUSE) 150 58
Dashboardzekeringenkast F71 70 58
Extra verwarming (interieurverwarming koelvloeistof 600W)
(alleen dieseluitvoeringen) F72 50 58
Voorgloeiregeleenheid (dieseluitvoeringen) F73 60 58
Dashboardzekeringenkast F01 (MAXI-FUSE) 60 60
181-222 Alfa 159 NL 20-10-2008 15:33 Pagina 214

215
VEILIGHEID
LAMPJES EN
BERICHTEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENING
STARTEN EN
RIJDEN
IN
NOODGEVALLEN
VERBRUIKERS ZEKERING AMPÈRAGE FIGUUR
Aanjager (1.8 uitvoeringen) F02 (MAXI-FUSE) 40 60
Aanjager (1.9 JTS en 2.2 JTS uitvoeringen) F02 (MAXI-FUSE) 50 60
Elektrisch stuurslot F03 (MAXI-FUSE) 20 60
Knooppunt remsysteem (pomp) F04 (MAXI-FUSE) 40 60
Knooppunt remsysteem (magneetkleppen) (uitvoeringen met ABS) F05 (MAXI-FUSE) 40 60
Knooppunt remsysteem (magneetkleppen) (uitvoeringen met VDC) F05 (MAXI-FUSE) 20 60
Elektroventilateur (lage snelheid)
(1.8, 1.9 JTS, 2.2 JTS uitvoeringen) F06 (MAXI-FUSE) 40 60
Elektroventilateur (hoge snelheid) F07 (MAXI-FUSE) 50 60
Voeding extra verwarming
(interieurverwarming koelvloeistof 300W) (alleen dieseluitvoeringen) F08 30 60
Koplampsproeiers F09 20 60
Claxon F10 15 60
Secundaire belastingen van de elektronisch inspuitsysteem F11 15 60
+ INT voor elektronische inspuitsysteem F16 7,5 60
Primaire belastingen van de elektronisch inspuitsysteem F17 10 60
Plus accu inspuitregeleenheid en automatische versnellingsbak F18 10 60
Aircocompressor F19 7,5 60
Voorruitverwarming F20 20 60
181-222 Alfa 159 NL 20-10-2008 15:33 Pagina 215

VERBRUIKERS ZEKERING AMPÈRAGE FIGUUR
Voeding brandstofpomp F21 20 60
Verbruikers elektronisch inspuitsysteem F22 20 60
Voeding autoradio / radio-/navigatiesysteem / Blue&Me F23 15 60
+ vanaf startsysteem voor spoelen relais in zekeringen-/
relaiskast motorruimte/dashboardzekeringenkast, Bodycomputer F31 7,5 56
Knooppunt bestuurdersportier / knooppunt passagiersportier /
startsysteem F32 15 56
Ruitbediening linksachter / knooppunt bagageruimte F33 20 56
Ruitbediening rechtsachter / knooppunt bagageruimte F34 20 56
Waterdetectiesensor brandstoffilter / luchtkwantummeter /
Remlichtschakelaar / paneel op tunnel /
Cruise-control / AQS-sensor F35 7,5 56
Voeding knooppunt bagageruimte / slotactuatoren F36 20 56
Plus via startsysteem voor remlichten, derde remlicht,
instrumentenpaneel, koplampverstelling F37 7,5 56
Ontgrendeling bagageruimte F38 15 56
+ vanaf accu voor klimaatregeling, interieurverlichting,
bewegingsdetectie, EOBD-diagnosestekker F39 10 56
216
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENING
STARTEN EN
RIJDEN
181-222 Alfa 159 NL 20-10-2008 15:33 Pagina 216

217
VEILIGHEID
LAMPJES EN
BERICHTEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENING
STARTEN EN
RIJDEN
IN
NOODGEVALLEN
GEBRUIKERS ZEKERING AMPÈRAGE FIGUUR
Achterruitverwarming F40 30 56
Buitenspiegelverwarming / spoel van relais voorruitverwarming F41 7,5 56
Voeding knooppunt remsysteem (ABS/VDC) –
Knooppunt stuurhoeksensor – Gierhoeksensor F42 7,5 56
Ruitenwissers/-sproeiers F43 30 56
Sigarenaansteker voor op middenconsole F44 10 56
Voeding stekkerdoos in bagageruimte F45 15 56
Opendak F46 20 56
Vermogensvoeding knooppunt bestuurdersportier F47 20 56
Vermogensvoeding knooppunt passagiersportier F48 30 56
+ vanaf startsysteem voor knooppunt stuur /
Opendakregeleenheid / Plafondlampje voor en achter / CVS /
Knooppunt Blue&Me /Bewegingsdetectie / Stoel links en rechts F49 7,5 56
Airbagsysteem F50 7,5 56
Voeding vanaf startsysteem voor Knooppunt Infotelematica /
Knooppunt automaat / Extra verwarming /Paneel links /
START/STOP-knop,Regeleenheid parkeersensoren /
Dimbare spiegel / Knooppunt Blue&Me /
Inbouwvoorbereiding autoradio / AQS / Cruise-control F51 7,5 56
181-222 Alfa 159 NL 20-10-2008 15:33 Pagina 217

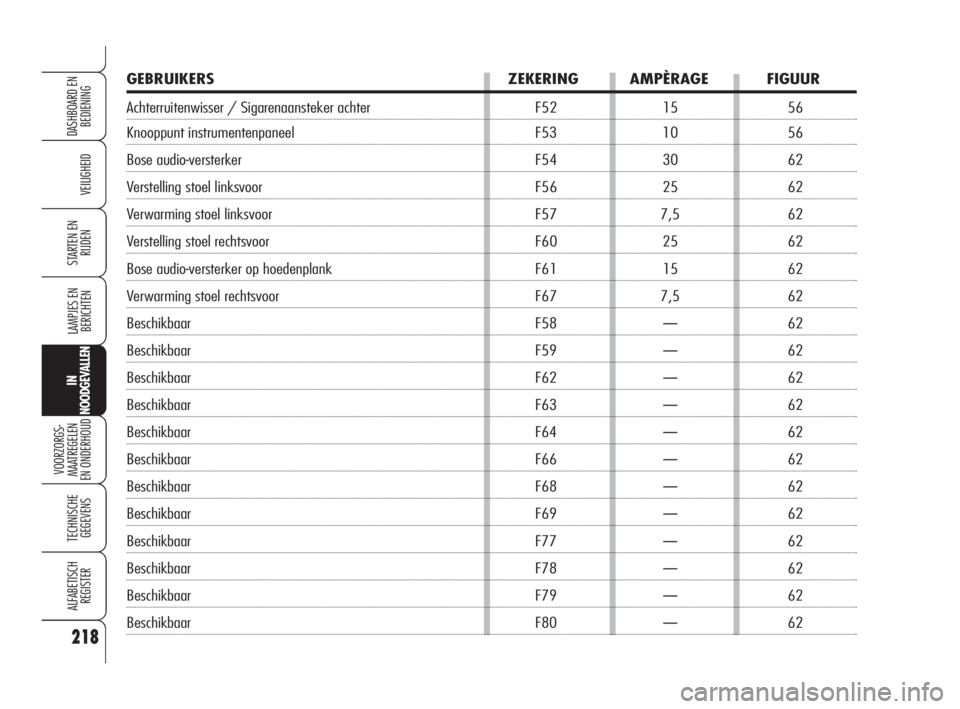

GEBRUIKERS ZEKERING AMPÈRAGE FIGUUR
Achterruitenwisser / Sigarenaansteker achter F52 15 56
Knooppunt instrumentenpaneel F53 10 56
Bose audio-versterker F54 30 62
Verstelling stoel linksvoor F56 25 62
Verwarming stoel linksvoor F57 7,5 62
Verstelling stoel rechtsvoor F60 25 62
Bose audio-versterker op hoedenplank F61 15 62
Verwarming stoel rechtsvoor F67 7,5 62
Beschikbaar F58 — 62
Beschikbaar F59 — 62
Beschikbaar F62 — 62
Beschikbaar F63 — 62
Beschikbaar F64 — 62
Beschikbaar F66 — 62
Beschikbaar F68 — 62
Beschikbaar F69 — 62
Beschikbaar F77 — 62
Beschikbaar F78 — 62
Beschikbaar F79 — 62
Beschikbaar F80 — 62
218
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENING
STARTEN EN
RIJDEN
181-222 Alfa 159 NL 20-10-2008 15:33 Pagina 218

219
VEILIGHEID
LAMPJES EN
BERICHTEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENING
STARTEN EN
RIJDEN
IN
NOODGEVALLEN

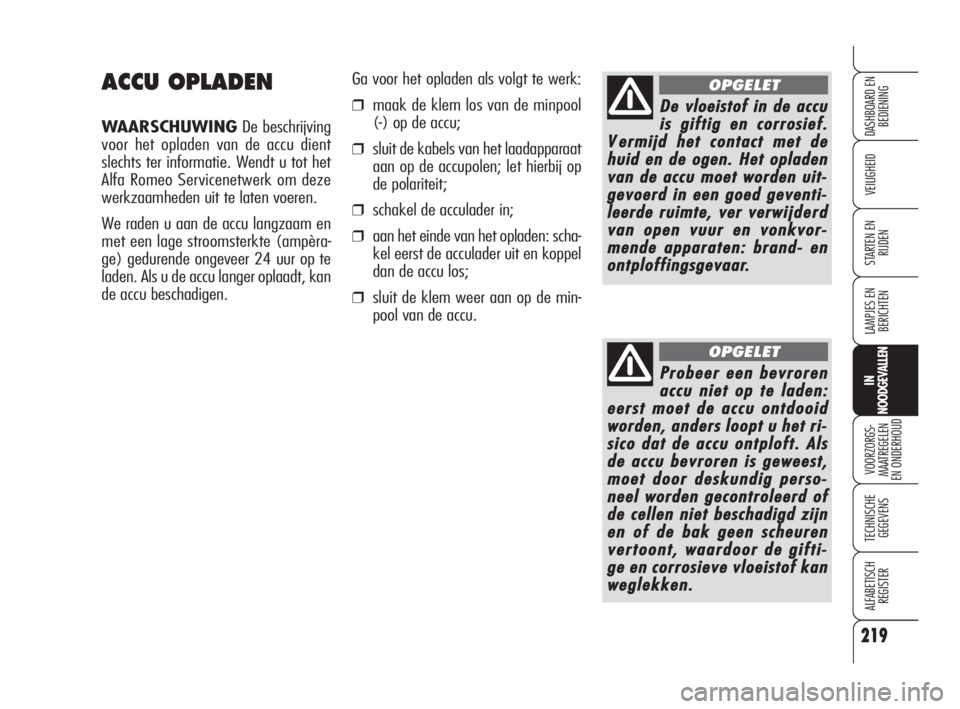

ACCU OPLADEN
WAARSCHUWINGDe beschrijving
voor het opladen van de accu dient
slechts ter informatie. Wendt u tot het
Alfa Romeo Servicenetwerk om deze
werkzaamheden uit te laten voeren.
We raden u aan de accu langzaam en
met een lage stroomsterkte (ampèra-
ge) gedurende ongeveer 24 uur op te
laden. Als u de accu langer oplaadt, kan
de accu beschadigen.Ga voor het opladen als volgt te werk:
❒maak de klem los van de minpool
(-) op de accu;
❒sluit de kabels van het laadapparaat
aan op de accupolen; let hierbij op
de polariteit;
❒schakel de acculader in;
❒aan het einde van het opladen: scha-
kel eerst de acculader uit en koppel
dan de accu los;
❒sluit de klem weer aan op de min-
pool van de accu.
DDevloeistofindeaccu
isgiftigencorrosief.
Vermijdhetcontactmetde
huidendeogen.Hetopla aden
vandeaccumoetwor
denuit-
gevoerdineengoedgeventi-
leerderuimte,ververwijderd
vanopennvuurenvonkvor-
mendeapparaten:brand-e
n
ontploffingsgevaar.
OPGELET
Probeereenbevroren
accunietopteladen:
eerstmoetdeaccuontdooid
worden,anderslooptuhetrri-
sicodatdeaccuont
ploft.Als
deaccubevrorenisgeweest,
moetdoordeskundigperso-
neelworde engecontroleerdof
decellennietbeschad
igdzijn
enofdebakgeenscheuren
vertoont,waardoordeg gifti-
geencorrosievevloeistofkan
weglekken.
OPGELET
