MET DE KRIK
Zie de paragraaf “Wiel verwisselen” in
dit hoofdstuk.

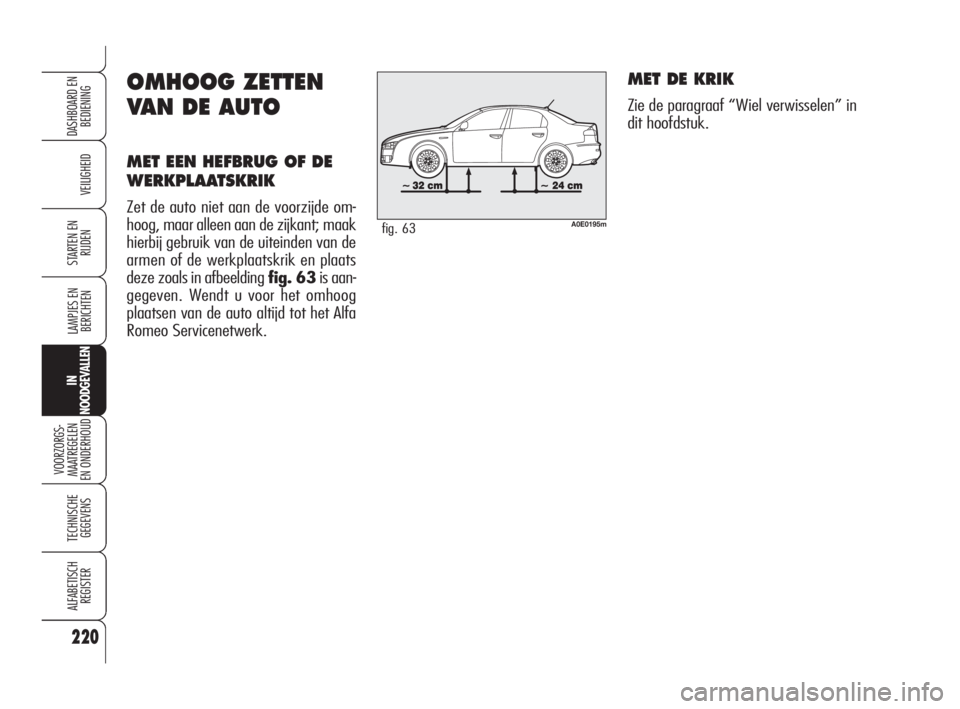

OMHOOG ZETTEN
VAN DE AUTO
MET EEN HEFBRUG OF DE
WERKPLAATSKRIK
Zet de auto niet aan de voorzijde om-
hoog, maar alleen aan de zijkant; maak
hierbij gebruik van de uiteinden van de
armen of de werkplaatskrik en plaats
deze zoals in afbeelding fig. 63is aan-
gegeven. Wendt u voor het omhoog
plaatsen van de auto altijd tot het Alfa
Romeo Servicenetwerk.A0E0195mfig. 63
181-222 Alfa 159 NL 20-10-2008 15:33 Pagina 220

221
VEILIGHEID
LAMPJES EN
BERICHTEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENING
STARTEN EN
RIJDEN
IN
NOODGEVALLEN

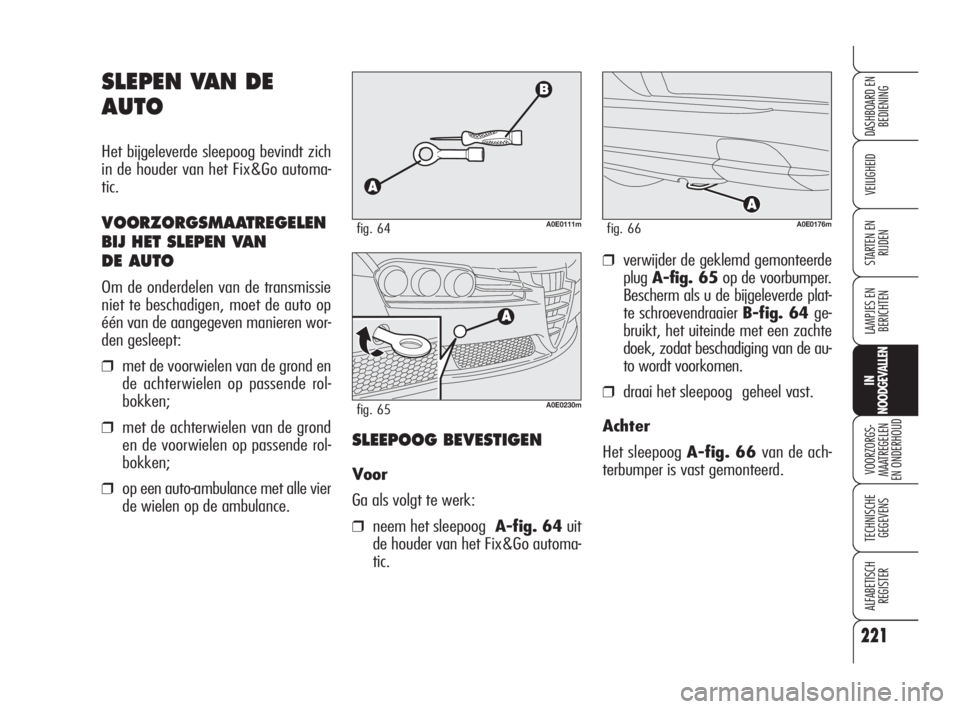

SLEPEN VAN DE
AUTO
Het bijgeleverde sleepoog bevindt zich
in de houder van het Fix&Go automa-
tic.
VOORZORGSMAATREGELEN
BIJ HET SLEPEN VAN
DE AUTO
Om de onderdelen van de transmissie
niet te beschadigen, moet de auto op
één van de aangegeven manieren wor-
den gesleept:
❒met de voorwielen van de grond en
de achterwielen op passende rol-
bokken;
❒met de achterwielen van de grond
en de voorwielen op passende rol-
bokken;
❒op een auto-ambulance met alle vier
de wielen op de ambulance.
A0E0111mfig. 64
❒verwijder de geklemd gemonteerde
plugA-fig. 65op de voorbumper.
Bescherm als u de bijgeleverde plat-
te schroevendraaier B-fig. 64 ge-
bruikt, het uiteinde met een zachte
doek, zodat beschadiging van de au-
to wordt voorkomen.
❒draai het sleepoog geheel vast.
Achter
Het sleepoog A-fig. 66 van de ach-
terbumper is vast gemonteerd.
SLEEPOOG BEVESTIGEN
Voor
Ga als volgt te werk:
❒neem het sleepoog A-fig. 64uit
de houder van het Fix&Go automa-
tic.
A0E0230mfig. 65
A0E0176mfig. 66
181-222 Alfa 159 NL 20-10-2008 15:33 Pagina 221

222
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENING
STARTEN EN
RIJDEN

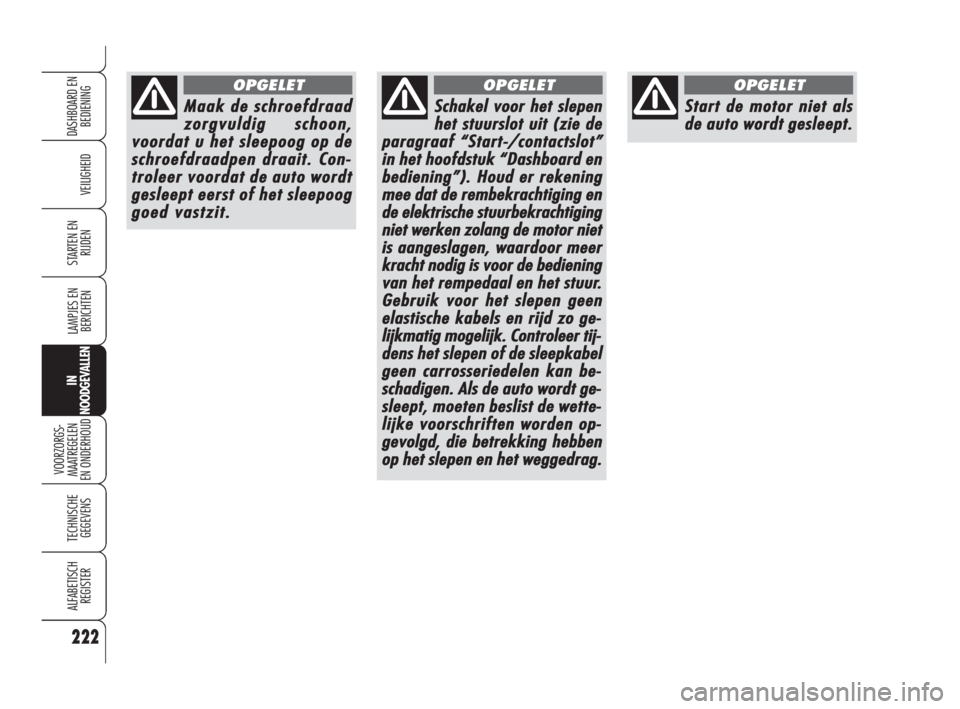

SStartdemotornietals
deautowordtgesleept.
OPGELET
Maakdeschroefdraad
zorgvuldigschoon,
voordatuhetsleepoogopde
schroefdraadpendraait.Con-
trroleervoordatde
autowordt
gesleepteerstofhetsleepoog
goedvastzit.
OPGELET
Schakelvoorhetslepen
hetstuurslotuit(ziede
paragraaf“Start-/contactslot”
inhethoofdstuk“D Dashboarden
bedi
ening”).Houderrekening
meedatderembekrachtigingen
deelektrischestuurbekrach htiging
nietwerkenzolangdemot
orniet
isaangeslagen,waardoormeer
krachtnodigisvoordebedienning
vanhetrempedaalenhetstuur.
Gebruikvoorhet
slepengeen
elastischekabelsenrijdzoge-
liijkmatigmogelijk.Controleertij-
denshetslepenofdesleepkabel
geen
carrosseriedelenkanbe-
schhadigen.Alsdeautowordtge-
sleept,moetenbeslistdewette-
lijkevoorschriftenworde
nop-
gevolggd,diebetrekkinghebben
ophetslepenenhetweggedrag.
OPGELET
181-222 Alfa 159 NL 20-10-2008 15:33 Pagina 222

223
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
VOORZORGS-
MAATREGELEN EN ONDERHOUD
VV V
O O
O O
R R
Z Z
O O
R R
G G
S S
M M
A A
A A
T T
R R
E E
G G
E E
L L
E E
N N
E E
N N
O O
NN N
D D
E E
R R
H H
O O
U U
D D

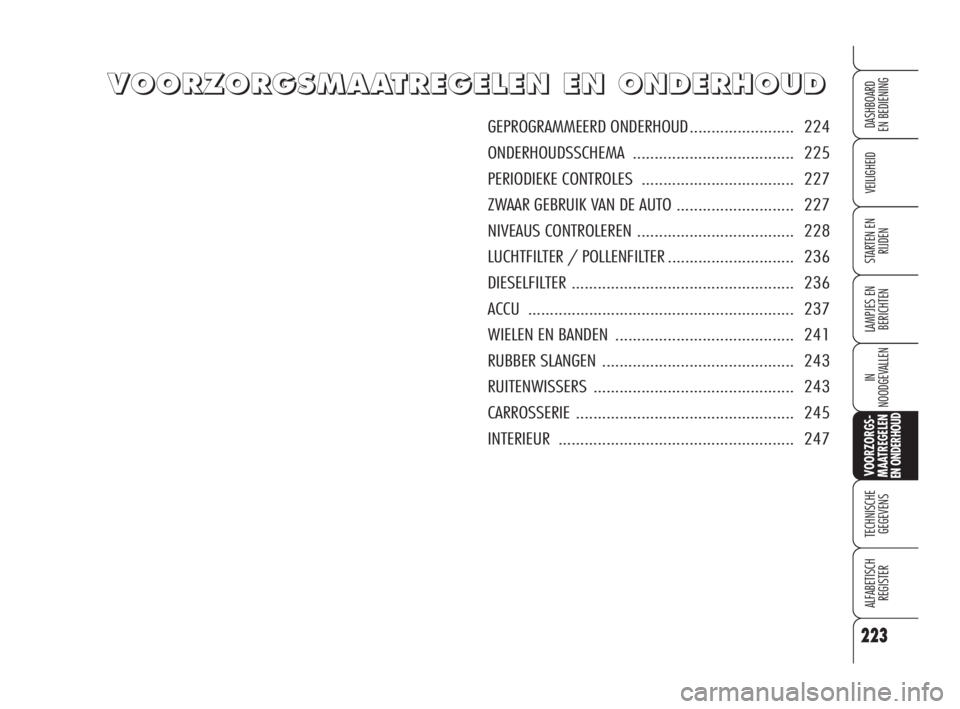

GEPROGRAMMEERD ONDERHOUD........................ 224
ONDERHOUDSSCHEMA..................................... 225
PERIODIEKE CONTROLES ................................... 227
ZWAAR GEBRUIK VAN DE AUTO ........................... 227
NIVEAUS CONTROLEREN .................................... 228
LUCHTFILTER / POLLENFILTER ............................. 236
DIESELFILTER ................................................... 236
ACCU ............................................................. 237
WIELEN EN BANDEN ......................................... 241
RUBBER SLANGEN ............................................ 243
RUITENWISSERS.............................................. 243
CARROSSERIE.................................................. 245
INTERIEUR...................................................... 247
223-248 Alfa 159 NL 20-10-2008 15:48 Pagina 223

224
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
GEPROGRAMMEERD
ONDERHOUD
Juist onderhoud is een belangrijke fac-
tor voor een lange levensduur, de beste
prestaties en een zo zuinig mogelijk ge-
bruik van de auto.
Voor deze Alfa Romeo is een aantal con-
troles en onderhoudswerkzaamheden
vastgesteld die elke 35.000 km (of
21.000 mijl) moeten worden uitgevoerd.
WAARSCHUWING 2000 km voor
de volgende onderhoudsbeurt verschijnt
een bericht op het display.
Onthoud echter dat het geprogrammeerd
onderhoud niet volledig toereikend is om
de auto in optimale staat te houden: zo-
wel in de beginperiode voor de service-
beurt bij 35.000 kilometer (of 21.000
mijl) als daarna, tussen twee service-
beurten in, moet regelmatig wat aan-
dacht aan de auto worden geschonken.
Controleer bijvoorbeeld regelmatig de
bandenspanning en de vloeistofniveaus
en vul deze laatste zo nodig bij.WAARSCHUWINGDe servicebeur-
ten van het Geprogrammeerd Onderhoud
zijn door de fabrikant voorgeschreven. Als
de onderhoudsbeurten niet worden uit-
gevoerd, is het mogelijk dat de garantie
vervalt.
De werkzaamheden van het gepro-
grammeerd onderhoud kunnen door het
Alfa Romeo Servicenetwerk tegen vaste
tarieftijden worden uitgevoerd.
Reparaties, die niet tot de normale on-
derhoudsbeurt behoren en tijdens het uit-
voeren van de onderhoudsbeurt nodig blij-
ken te zijn, worden uitsluitend na toe-
stemming van de klant uitgevoerd.WAARSCHUWINGHet verdient aan-
beveling eventuele kleine defecten on-
middellijk door het Alfa Romeo Service-
netwerk te laten verhelpen en daarmee
niet te wachten tot de volgende service-
beurt.
Als de auto vaak wordt gebruikt voor het
trekken van aanhangers, moeten er kor-
tere intervallen worden aangehouden
voor de werkzaamheden van het gepro-
grammeerd onderhoud.
223-248 Alfa 159 NL 20-10-2008 15:48 Pagina 224

225
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
VOORZORGS-
MAATREGELEN EN ONDERHOUD
35 70 105 140 175
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●
●●
●
●
GEPROGRAMMEERD ONDERHOUDSSCHEMA
x 1000 km
Banden op conditie en slijtage controleren en bandenspanning eventueel herstellen
Werking van verlichting controleren (koplamp- en achterlichtunits,
richtingaanwijzers, alarmknipperlichten, bagageruimte-, dashboardkastje- en
interieurverlichting en lampjes op instrumentenpaneel enz.)
Werking van de ruitenwissers/-sproeiers controleren en eventueel
sproeiers afstellen
Stand wisserbladen voor/achter controleren en wisserbladen op slijtage
controleren
Remblokken van schijfremmen voor op conditie en slijtage controleren en
werking van remblokslijtagesensor controleren
Remblokken van schijfremmen achter op conditie en slijtage controleren
Visueel controleren: buitenzijde carrosserie, bodemplaatbescherming, leidingen,
pijpen en slangen (uitlaat, brandstofsysteem, remsysteem), rubber delen
(stofhoezen, moffen, bussen enz.)
Vergrendelmechanismen van de motorkap en achterklep/kofferdeksel
op vervuiling controleren en mechanismen smeren
Vloeistofniveaus controleren en eventueel bijvullen (hydraulisch rem-/
koppelingssysteem, stuurbekrachtiging, ruitensproeiers, accu, motorkoelsysteem enz.)
Handrem controleren en eventueel afstellen
Conditie van aandrijfriem(en) voor hulporganen visueel
controleren (behalve 1.8 uitvoeringen)
Conditie van aandrijfriem(en) voor hulporganen visueel controleren
(1.8 uitvoeringen)
Distributieriem visueel controleren (1.8 uitvoering)
223-248 Alfa 159 NL 20-10-2008 15:48 Pagina 225

226
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
35 70 105 140 175
●●●●●
●
●●●●●
●●●●●
●●●●●
●
●
●
●
●
●●
●●
●●●●●
●●●●●
●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
X 1000
Klepspeling controleren en eventueel afstellen (1.9 JTDM8v uitvoering)
Klepspeling controleren en eventueel afstellen (1.8 uitvoering)
Uitlaatgasemissie controleren (benzine-uitvoeringen)
Emissie / utilaatrookgas controleren (dieseluitvoeringen)
Inspuiting/ontsteking controleren (m.b.v. diagnosestekker)
Aandrijfriem(en) voor hulporganen vervangen (behalve 1.8 uitvoeringen)
Aandrijfriem(en) voor hulporganen vervangen (1.8 uitvoeringen)
Distributieriem vervangen (1.8 uitvoering) (*)
Distributieriem vervangen (dieseluitvoeringen) (*)
Bougies vervangen (benzine-uitvoeringen behalve 1.8)
Bougies vervangen (1.8 uitvoeringen)
Brandstoffilter vervangen (dieseluitvoeringen)
Luchtfilterelement vervangen (benzine-uitvoeringen)
Luchtfilterelement vervangen (dieseluitvoeringen)
Olie haakse overbrenging vervangen (3.2 JTS 4x4 uitvoeringen)
Motorolie verversen en oliefilter vervangen (1.8 benzine-uitvoeringen)
(of elke 12 maanden)
Motorolie verversen en oliefilter vervangen
(benzine-uitvoeringen behalve 1.8) (of elke 24 maanden) (***)
Motorolie en oliefilter vervangen (uitvoeringenmet DPF)) (**)
(of elke 24 maanden)
Motorolie en oliefilter vervangen (uitvoeringenzonder DPF)
(of elke 24 maanden)
Remvloeistof vervangen (of elke 24 maanden)
Pollenfilter vervangen (of elke 24 maanden)
(*) Ongeacht de kilometerstand moet de distributieriem bij zware bedrijfsomstandigheden (koude klimaten, gebruik in stadsverkeer, langdurig statio-
nair draaien) om de 4 jaar worden vervangen of in ieder geval om de 5 jaar.
(**) De werkelijke vervangingsinterval van de motorolie en het oliefilter is afhankelijk van de gebruiksomstandigheden van de auto en wordt aange-
geven met een brandend waarschuwingslampje of een melding op het instrumentenpaneel (waar voorzien).
(***) Als de auto overwegend in de stad wordt gebruikt of onder zeer koude klimatologische omstandigheden of jaarlijks zeer weinig kilometers maakt,
moet de motorolie en het oliefilter iedere 12 maanden worden vervangen.
223-248 Alfa 159 NL 20-10-2008 15:48 Pagina 226

227
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
VOORZORGS-
MAATREGELEN EN ONDERHOUD
ZWAAR GEBRUIK
VAN DE AUTO
Als de auto overwegend onder zware
bedrijfsomstandigheden rijdt, zoals:
❒trekken van een aanhangers of ca-
ravans;
❒rijden op stoffige wegen;
❒veel korte ritten (minder dan 7-8
km) en bij een buitentemperatuur
onder nul;
❒veel langdurig stationair draaiende
motor of lange ritten bij lage snel-
heden (bijv. bij huis-aan-huis bezor-
ging) of als de auto lang stilstaat;
❒in stadsverkeer;
moeten de volgende controles vaker
worden uitgevoerd dan is voorgeschre-
ven in het Geprogrammeerd Onderhoud:
❒remblokken voor (schijfremmen) op
conditie en slijtage controleren;
❒vergrendelmechanismen van de
motorkap en achterklep op vervui-
ling controleren en mechanismen
smeren;
❒visueel de conditie controleren van:
motor, versnellingsbak, versnel-
lingsbak, uitlaat, brandstof- en rem-
leidingen, rubber delen (stofkappen,
hoezen enz.), en rubber slangen van
het rem- en brandstofsysteem;
❒lading van accu en elektrolytniveau
controleren;
❒Conditie van aandrijfriem(en) voor
hulporganen visueel controleren;
❒motorolie en oliefilter controleren en
eventueel vervangen;
❒ pollenfilter controleren en eventueel
vervangen;
❒luchtfilter controleren en eventueel
vervangen.
PERIODIEKE
CONTROLES
Iedere 1.000 km of voor een lange reis
controleren en eventueel bijvullen:
❒niveau van de motorkoelvloeistof;
❒niveau van de remvloeistof;
❒niveau van de ruitensproeiervloei-
stof;
❒bandenspanning;
❒werking van het verlichtingssysteem
(koplampen, richtingaanwijzers,
waarschuwingsknipperlichten enz.);
❒werking van de ruitenwissers voor
en achter en stand/slijtage van de
ruitenwisserbladen voor / achter;
Iedere 3.000 km controleren en even-
tueel bijvullen: niveau motorolie.
Gebruik bij voorkeur producten van FL
Selenia, die speciaal voor Alfa Romeo
modellen zijn ontworpen en afgestemd
(zie de “Vullingstabel” in het hoofdstuk
“Technische gegevens”).
223-248 Alfa 159 NL 20-10-2008 15:48 Pagina 227

228
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN

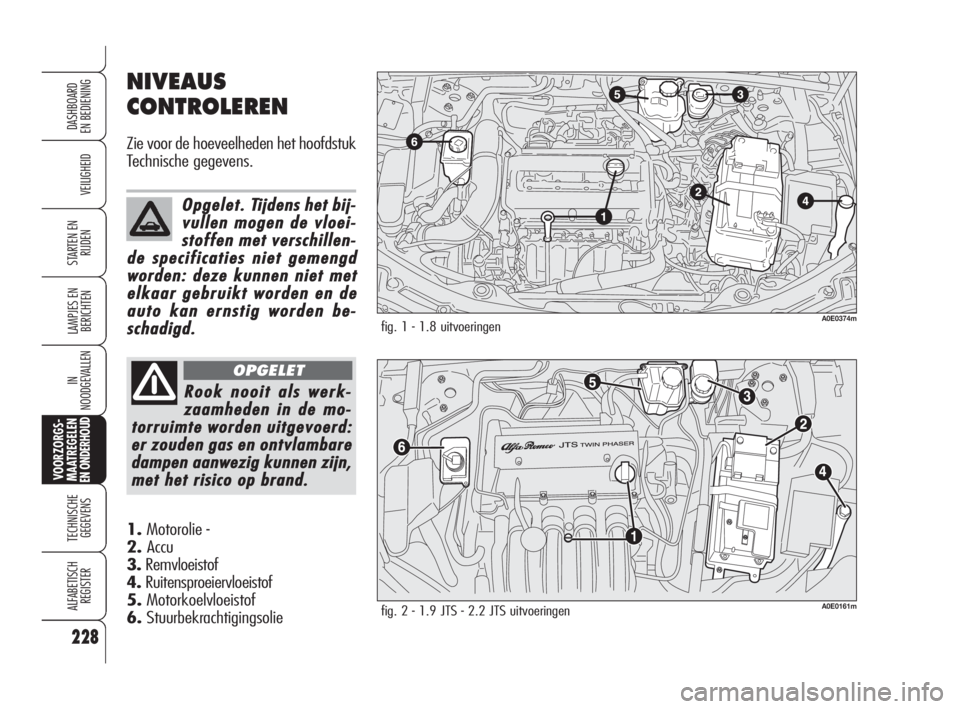

NIVEAUS
CONTROLEREN
Zie voor de hoeveelheden het hoofdstuk
Technische gegevens.
1.Motorolie -
2.Accu
3.Remvloeistof
4.Ruitensproeiervloeistof
5.Motorkoelvloeistof
6.Stuurbekrachtigingsolie
fig. 2 - 1.9 JTS - 2.2 JTS uitvoeringenA0E0161m
Rooknooitalswerk-
zaamhedenindemo-
torruimtewordenuitgevoerd:
erzoudengasenontvlambare
dampenaanwezigkunn
enzijn,
methetrisicoopbrand.
OPGELET
Opgelet.Tijdenshetbij-
vullenmogendevloei-
stoffenmetverschillen-
despecificatiesnietgemeengd
worden:deze
kunnennietmet
elkaargebruiktwordenende
autokanernstigwordenbe-
schadigd.
A0E0374mfig. 1 - 1.8 uitvoeringen
223-248 Alfa 159 NL 20-10-2008 15:48 Pagina 228

229
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
VOORZORGS-
MAATREGELEN EN ONDERHOUD

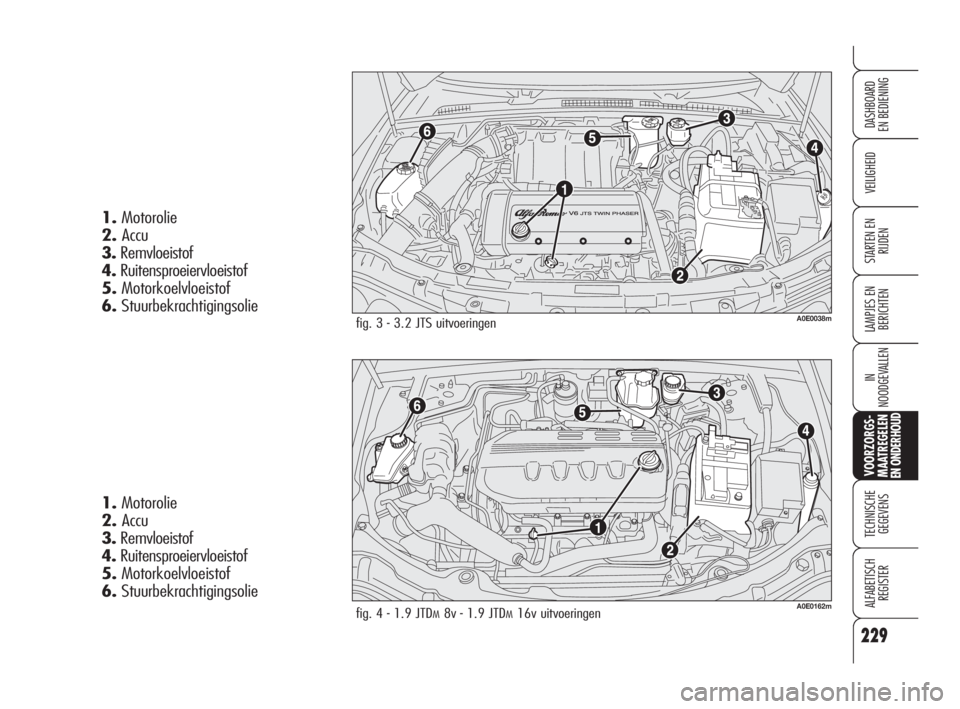

fig. 3 - 3.2 JTS uitvoeringenA0E0038m
fig. 4 - 1.9 JTDM8v - 1.9 JTDM16v uitvoeringenA0E0162m
1.Motorolie
2.Accu
3.Remvloeistof
4.Ruitensproeiervloeistof
5.Motorkoelvloeistof
6.Stuurbekrachtigingsolie 1.Motorolie
2.Accu
3.Remvloeistof
4.Ruitensproeiervloeistof
5.Motorkoelvloeistof
6.Stuurbekrachtigingsolie
223-248 Alfa 159 NL 20-10-2008 15:48 Pagina 229
