OPBERGRUIMTES

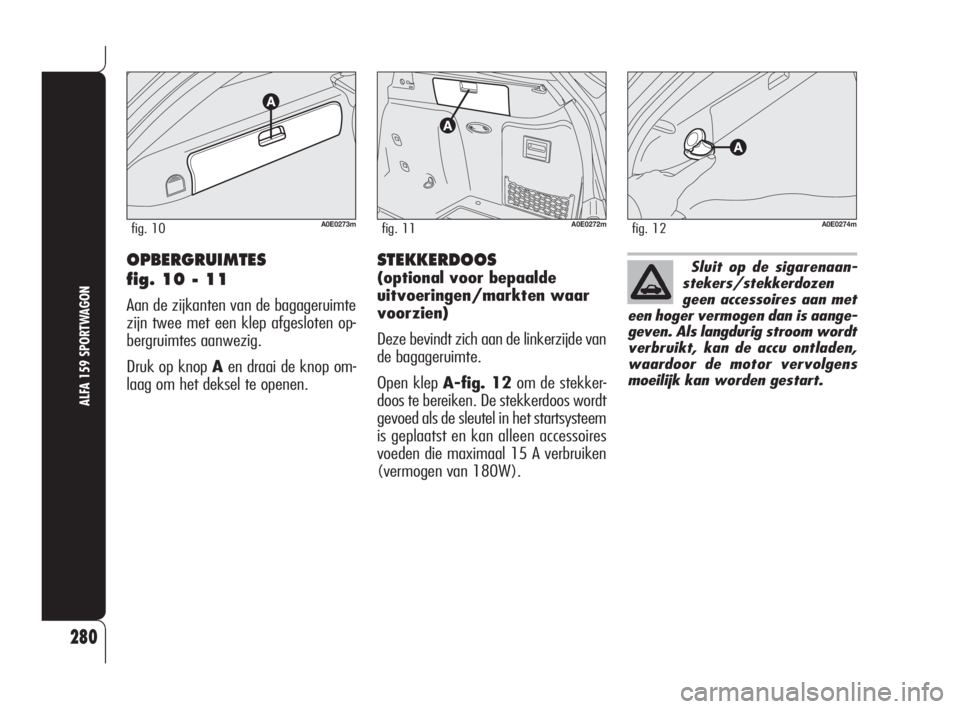

fig. 10 - 11
Aan de zijkanten van de bagageruimte
zijn twee met een klep afgesloten op-
bergruimtes aanwezig.
Druk op knop Aen draai de knop om-
laag om het deksel te openen.
280
ALFA 159 SPORTWAGON
A0E0273mfig. 10A0E0274mfig. 12A0E0272mfig. 11
Sluit op de sigarenaan-
stekers/stekkerdozen
geen accessoires aan met
een hoger vermogen dan is aange-
geven. Als langdurig stroom wordt
verbruikt, kan de accu ontladen,
waardoor de motor vervolgens
moeilijk kan worden gestart.STEKKERDOOS
(optional voor bepaalde
uitvoeringen/markten waar
voorzien)
Deze bevindt zich aan de linkerzijde van
de bagageruimte.
Open klep A-fig. 12om de stekker-
doos te bereiken. De stekkerdoos wordt
gevoed als de sleutel in het startsysteem
is geplaatst en kan alleen accessoires
voeden die maximaal 15 A verbruiken
(vermogen van 180W).
271-292 Alfa 159 NL 20-10-2008 16:32 Pagina 280
Page 282 of 330
281
ALFA 159 SPORTWAGON
A0E0281mfig. 13A0E0282mfig. 14
BAGAGENET
(optional voor bepaalde
uitvoeringen/markten waar
voorzien)

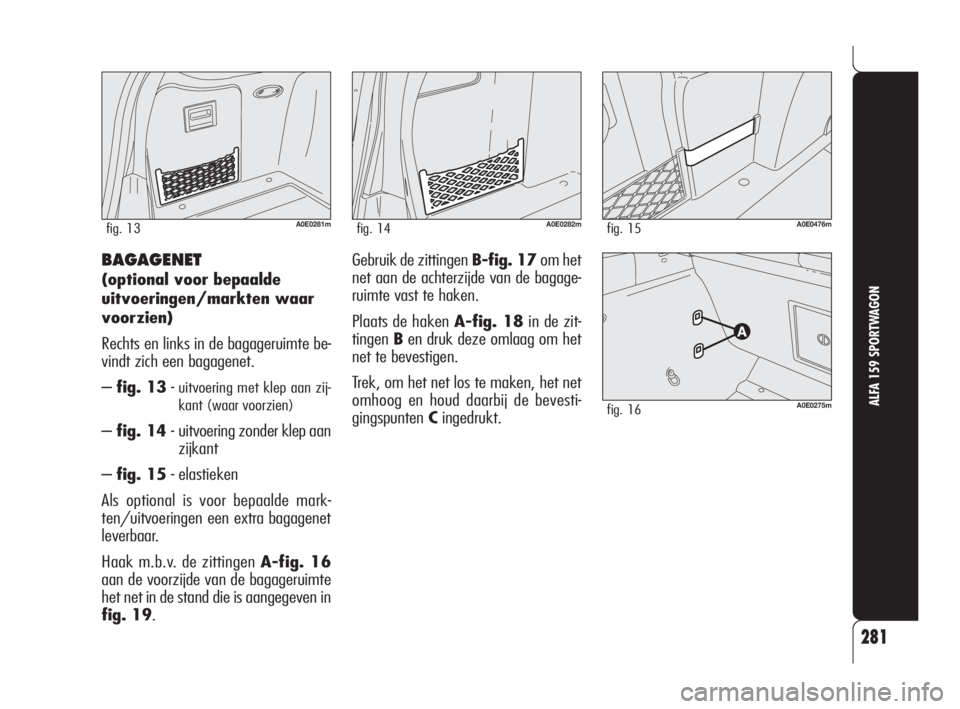

Rechts en links in de bagageruimte be-
vindt zich een bagagenet.
–fig. 13-
uitvoering met klep aan zij-
kant (waar voorzien)
–fig. 14- uitvoering zonder klep aan
zijkant
–fig. 15- elastieken
Als optional is voor bepaalde mark-
ten/uitvoeringen een extra bagagenet
leverbaar.
Haak m.b.v. de zittingen A-fig. 16
aan de voorzijde van de bagageruimte
het net in de stand die is aangegeven in
fig. 19.Gebruik de zittingen B-fig. 17om het
net aan de achterzijde van de bagage-
ruimte vast te haken.
Plaats de haken A-fig. 18in de zit-
tingenBen druk deze omlaag om het
net te bevestigen.
Trek, om het net los te maken, het net
omhoog en houd daarbij de bevesti-
gingspuntenCingedrukt.
A0E0275mfig. 16
A0E0476mfig. 15
271-292 Alfa 159 NL 20-10-2008 16:32 Pagina 281
Page 283 of 330
BAGAGEHOES

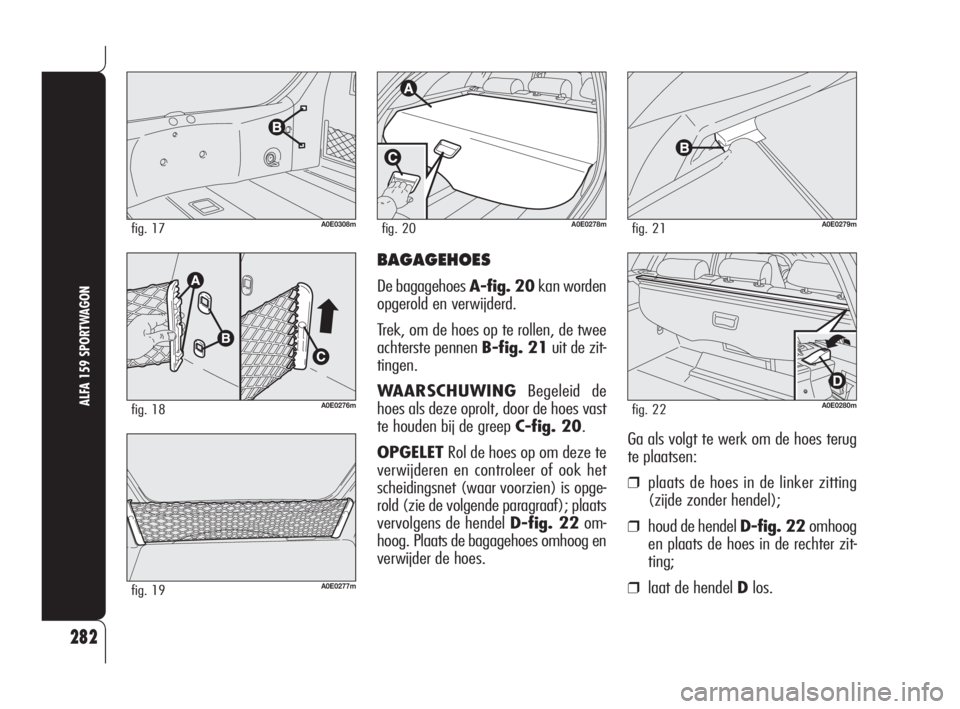

De bagagehoes A-fig. 20kan worden
opgerold en verwijderd.
Trek, om de hoes op te rollen, de twee
achterste pennen B-fig. 21uit de zit-
tingen.
WAARSCHUWINGBegeleid de
hoes als deze oprolt, door de hoes vast
te houden bij de greep C-fig. 20.
OPGELETRol de hoes op om deze te
verwijderen en controleer of ook het
scheidingsnet (waar voorzien) is opge-
rold (zie de volgende paragraaf); plaats
vervolgens de hendel D-fig. 22om-
hoog. Plaats de bagagehoes omhoog en
verwijder de hoes.
A0E0278mfig. 20A0E0279mfig. 21
A0E0280mfig. 22
282
ALFA 159 SPORTWAGON
Ga als volgt te werk om de hoes terug
te plaatsen:
❒plaats de hoes in de linker zitting
(zijde zonder hendel);
❒houd de hendel D-fig. 22omhoog
en plaats de hoes in de rechter zit-
ting;
❒laat de hendel Dlos.
A0E0308mfig. 17
A0E0276mfig. 18
A0E0277mfig. 19
271-292 Alfa 159 NL 20-10-2008 16:32 Pagina 282
Page 284 of 330
283
ALFA 159 SPORTWAGON
HOES MET VERTICAAL
SCHEIDINGSNET
(waar
voorzien)

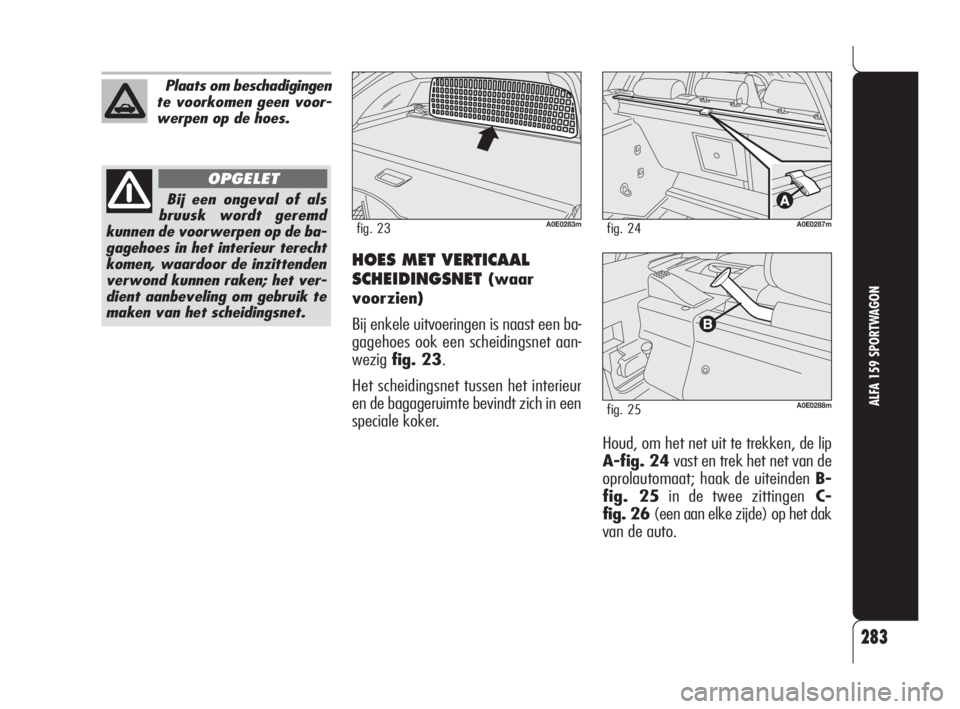

Bij enkele uitvoeringen is naast een ba-
gagehoes ook een scheidingsnet aan-
wezigfig. 23.
Het scheidingsnet tussen het interieur
en de bagageruimte bevindt zich in een
speciale koker.
A0E0283mfig. 23A0E0287mfig. 24
A0E0288mfig. 25
Houd, om het net uit te trekken, de lip
A-fig. 24vast en trek het net van de
oprolautomaat; haak de uiteinden B-
fig. 25in de twee zittingenC-
fig. 26(een aan elke zijde) op het dak
van de auto.
Plaats om beschadigingen
te voorkomen geen voor-
werpen op de hoes.
Bij een ongeval of als
bruusk wordt geremd
kunnen de voorwerpen op de ba-
gagehoes in het interieur terecht
komen, waardoor de inzittenden
verwond kunnen raken; het ver-
dient aanbeveling om gebruik te
maken van het scheidingsnet.
OPGELET
271-292 Alfa 159 NL 20-10-2008 16:32 Pagina 283
Page 285 of 330
AUTORADIO
CD-wisselaar (waar voorzien)
Bij enige uitvoeringen bevindt zich ach-
ter het klepje rechts in de bagageruim-
te een cd-wisselaar voor 10 cd’s (zie
fig. 28).
Versterker (waar voorzien)
Bij uitvoeringen met een Bose Hi-Fi sys-
teem bevindt zich achter het klepje links
in de bagageruimte bovendien een ver-
sterker. Maak om het net op te rollen de uit-
eindenB-fig. 25los uit de zittingen
C-fig. 26en begeleid het net als het
oprolt.
A0E0291mfig. 27A0E0284mfig. 26
284
ALFA 159 SPORTWAGON
A0E0305mfig. 28
Scheidingsnet
monteren/verwijderen
Druk op knop D-fig. 27om het net te
verwijderen, zoals in de afbeelding is
aangegeven en maak het scheidingsnet
links en rechts los uit de zitting. Ver-
schuif het net zoals in de afbeelding is
aangegeven door de pennen uit de bij-
behorende zittingen te trekken.
Voer de handelingen voor het verwijde-
ren in omgekeerde volgorde uit om het
net te monteren.
271-292 Alfa 159 NL 20-10-2008 16:32 Pagina 284
Page 286 of 330
285
ALFA 159 SPORTWAGON
A0E0286mfig. 30
IMPERIAAL/
SKIDRAGER
(optional voor bepaalde
uitvoeringen/markten waar
voorzien)
De auto kan zijn uitgerust met twee dak-
railsfig. 30die gebruikt kunnen wor-
den voor de montage van speciale ac-
cessoires voor het vervoer van diverse
objecten (ski’s, surfplank enz.).
WAARSCHUWINGOverschrijd nooit
het maximum draagvermogen (zie het
hoofdstuk “Technische gegevens”).

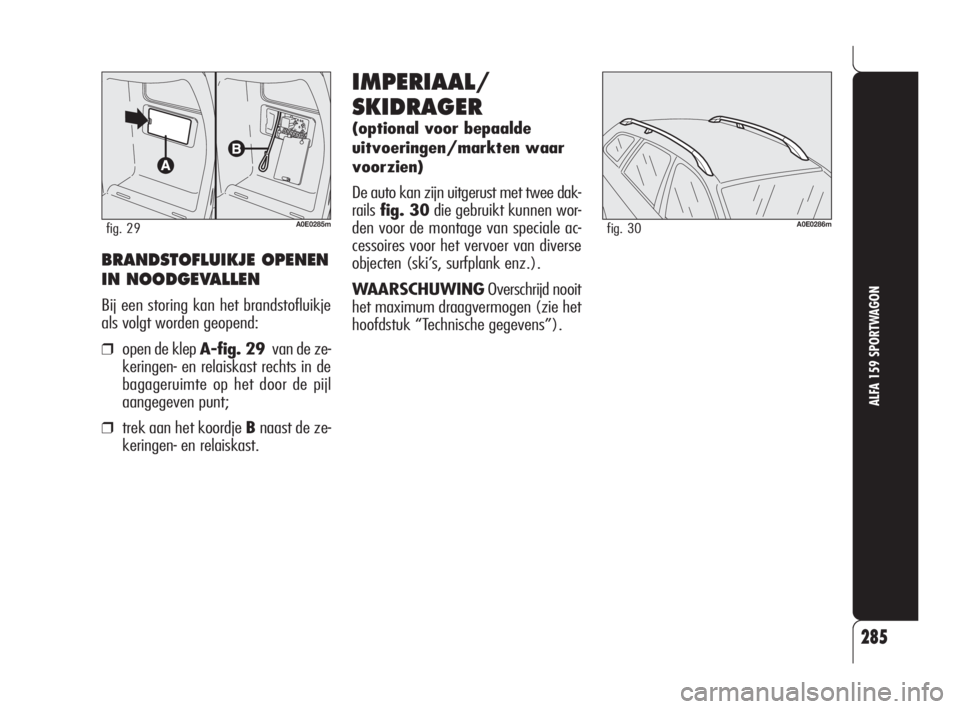

BRANDSTOFLUIKJE OPENEN
IN NOODGEVALLEN
Bij een storing kan het brandstofluikje
als volgt worden geopend:
❒open de klep A-fig. 29van de ze-
keringen- en relaiskast rechts in de
bagageruimte op het door de pijl
aangegeven punt;
❒trek aan het koordje Bnaast de ze-
keringen- en relaiskast.
A0E0285mfig. 29
271-292 Alfa 159 NL 20-10-2008 16:32 Pagina 285
Page 287 of 330
286
ALFA 159 SPORTWAGON
MONTAGEVOORBER
EIDING VOOR
“ISOFIX UNIVERSEEL”-
KINDERZITJE
De auto is voorbereid op de montage
van “Isofix Universeel”-kinderzitjes; een
nieuw gestandaardiseerd Europees sys-
teem voor het vervoeren van kinderen.
Als voorbeeld is in fig. 31een kin-
derzitje afgebeeld. Het Isofix Universeel-
kinderzitje is er voor drie gewichtsgroe-
pen: 1.
Vanwege het verschillende bevesti-
gingssysteem, moet het kinderzitje met
de daarvoor bestemde onderste metalen
beugelsA-fig. 32in de rugleuningbe-
kleding, op de plaats die wordt aange-
geven door de Isofix-signalering (de beu-
gel kan worden gebruikt door het klep-
je in de bekleding te openen) aan de
beugelA-fig. 33achter de rugleuning
van de achterbank worden gemonteerd.
A0E0174mfig. 32
A0E0477mfig. 33
fig. 31A0E0241m
271-292 Alfa 159 NL 20-10-2008 16:32 Pagina 286
Page 288 of 330
287
ALFA 159 SPORTWAGON
Er kan ook een mengvorm worden ge-
kozen, een traditioneel kinderzitje en
een Isofix-kinderzitje. Bij Isofix Univer-
seel-kinderzitjes kunnen alle zitjes ge-
bruikt worden die goedgekeurd zijn vol-
gens de ECE R44/03-richtlijn “Isofix
Universeel”.
In Lineaccessori Alfa Romeo is een “uni-
verseel Isofix” kinderzitje (“Duo Plus”)
leverbaar.
Zie voor meer informatie over de mon-
tage en/of het gebruik van het kinder-
zitje, het “Instructieboekje” dat bij het
kinderzitje wordt geleverd. De beugel A-fig. 33kan als volgt wor-
den bereikt:
❒klap de rugleuning van de achter-
bank om (zie de paragraaf “Baga-
geruimte vergroten”);
❒plaats de beugel Aomhoog en be-
vestig de riem aan de beugel.
Het kinderzitje mag al-
leen worden gemon-
teerd als niet met de auto
wordt gereden. Het kinderzit-
je is op de juiste wijze aan de
beugels bevestigd als u het
hoort vergrendelen. Houdt u in
ieder geval aan de door de fa-
brikant verplicht bijgeleverde
instructies voor de montage,
de demontage en het plaatsen.
OPGELET
271-292 Alfa 159 NL 20-10-2008 16:32 Pagina 287
Page 289 of 330
288
ALFA 159 SPORTWAGON
LAMP
BUITENVERLICHTING
VERVANGEN
Zie voor het type lamp en het bijbeho-
rende vermogen de paragraaf “Lamp
vervangen” in het hoofdstuk “In nood-
gevallen”.
WAARSCHUWINGLees de waar-
schuwingen en voorzorgsmaatregelen
in het hoofdstuk “In noodgevallen”
voordat een lamp wordt vervangen.

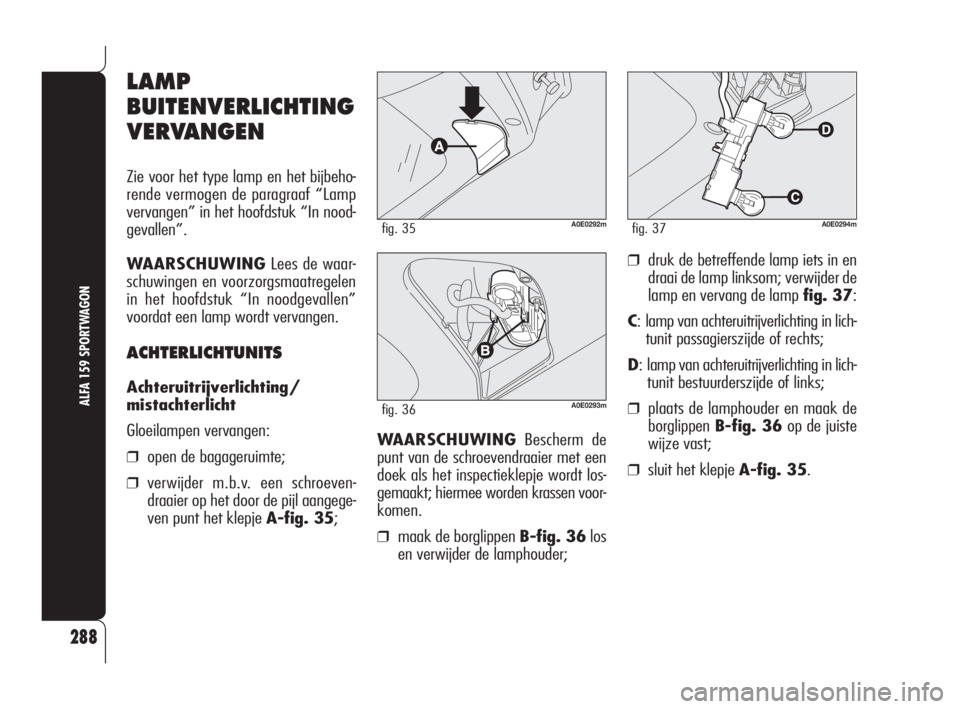

ACHTERLICHTUNITS
Achteruitrijverlichting/
mistachterlicht
Gloeilampen vervangen:
❒open de bagageruimte;
❒verwijder m.b.v. een schroeven-
draaier op het door de pijl aangege-
ven punt het klepje A-fig. 35;
A0E0292mfig. 35
A0E0293mfig. 36
WAARSCHUWINGBescherm de
punt van de schroevendraaier met een
doek als het inspectieklepje wordt los-
gemaakt; hiermee worden krassen voor-
komen.
❒maak de borglippen B-fig. 36los
en verwijder de lamphouder;
❒druk de betreffende lamp iets in en
draai de lamp linksom; verwijder de
lamp en vervang de lamp fig. 37:
C: lamp van achteruitrijverlichting in lich-
tunit passagierszijde of rechts;
D: lamp van achteruitrijverlichting in lich-
tunit bestuurderszijde of links;
❒plaats de lamphouder en maak de
borglippenB-fig. 36op de juiste
wijze vast;
❒sluit het klepje A-fig. 35.
A0E0294mfig. 37
271-292 Alfa 159 NL 20-10-2008 16:32 Pagina 288
Page 290 of 330
289
ALFA 159 SPORTWAGON
Buitenverlichting op de
achterklep
Gloeilampen vervangen:
❒open de bagageruimte;
❒verwijder m.b.v. een schroeven-
draaier op het door de pijl aangege-
ven punt het klepje A-fig. 35;
❒maak de borglippen B-fig. 36los
en verwijder de lamphouder;
❒druk de betreffende lamp iets in en
draai de lamp linksom; verwijder de
lamp en vervang de lamp
fig. 37:
D: lamp van richtingaanwijzer op het
spatbord links/rechts
❒plaats de lamphouder en maak de
borglippenB-fig. 36op de juiste
wijze vast;
❒sluit het klepje A-fig. 35.Richtingaanwijzers/
Buitenverlichting/Remlichten
Gloeilamp vervangen:
❒open de bagageruimte;
❒open, bij enige uitvoeringen, het
klepje aan de zijkant;
❒maakA-fig. 38los en verwijder het
