Page 291 of 330
290
ALFA 159 SPORTWAGON
A0E0298mfig. 41
DERDE REMLICHT
Het derde remlicht bestaat uit LED’s en
is in de achterspoiler geïntegreerd fig.
41.
Als een deel van of alle lampjes defect
zijn, wendt u dan tot het Alfa Romeo
Servicenetwerk.
LAMP INTERIEUR-
VERLICHTING
VERVANGEN
Zie voor het type lamp en het bijbeho-
rende vermogen de paragraaf “Lamp
vervangen” in het hoofdstuk “In nood-
gevallen”.
WAARSCHUWINGLees de waar-
schuwingen en voorzorgsmaatregelen
in het hoofdstuk “In noodgevallen”
voordat een lamp wordt vervangen.
A0E0487mfig. 42
BAGAGERUIMTEVERLICHTING
Gloeilamp vervangen:
❒open de bagageruimte;
❒maak de lichtunit A-fig. 42op het
door de pijl aangegeven punt los;
271-292 Alfa 159 NL 20-10-2008 16:32 Pagina 290
Page 292 of 330
291
ALFA 159 SPORTWAGON
A0E0488mfig. 43

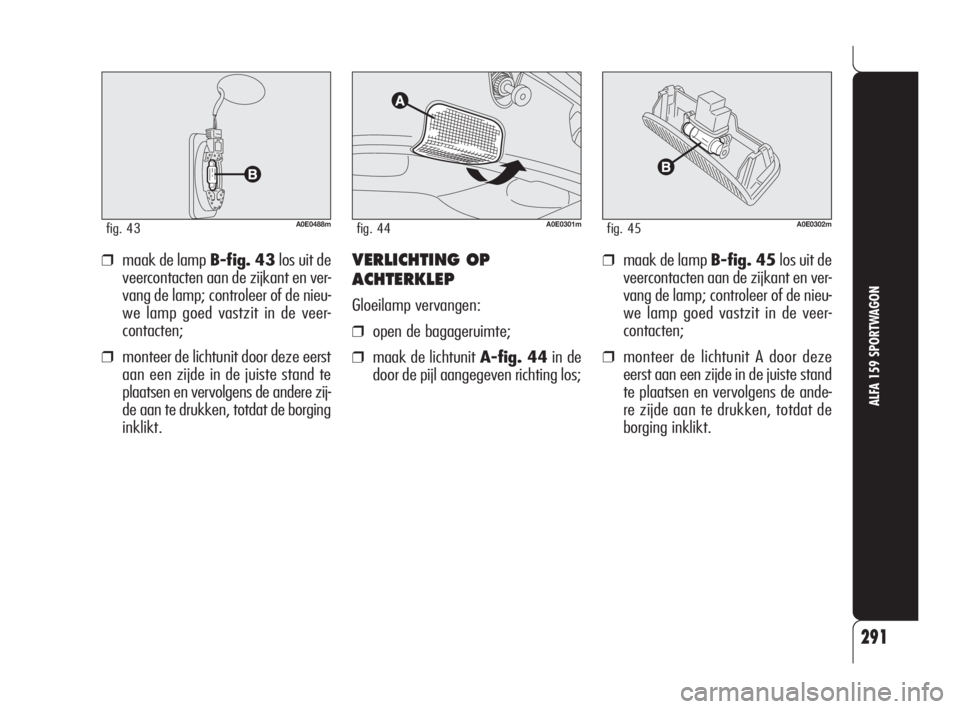

❒maak de lamp B-fig. 43los uit de
veercontacten aan de zijkant en ver-
vang de lamp; controleer of de nieu-
we lamp goed vastzit in de veer-
contacten;
❒monteer de lichtunit door deze eerst
aan een zijde in de juiste stand te
plaatsen en vervolgens de andere zij-
de aan te drukken, totdat de borging
inklikt.
A0E0301mfig. 44A0E0302mfig. 45
VERLICHTING OP
ACHTERKLEP
Gloeilamp vervangen:
❒open de bagageruimte;
❒maak de lichtunit A-fig. 44in de
door de pijl aangegeven richting los;
❒maak de lamp B-fig. 45los uit de
veercontacten aan de zijkant en ver-
vang de lamp; controleer of de nieu-
we lamp goed vastzit in de veer-
contacten;
❒monteer de lichtunit A door deze
eerst aan een zijde in de juiste stand
te plaatsen en vervolgens de ande-
re zijde aan te drukken, totdat de
borging inklikt.
271-292 Alfa 159 NL 20-10-2008 16:32 Pagina 291
Page 293 of 330
292
ALFA 159 SPORTWAGON

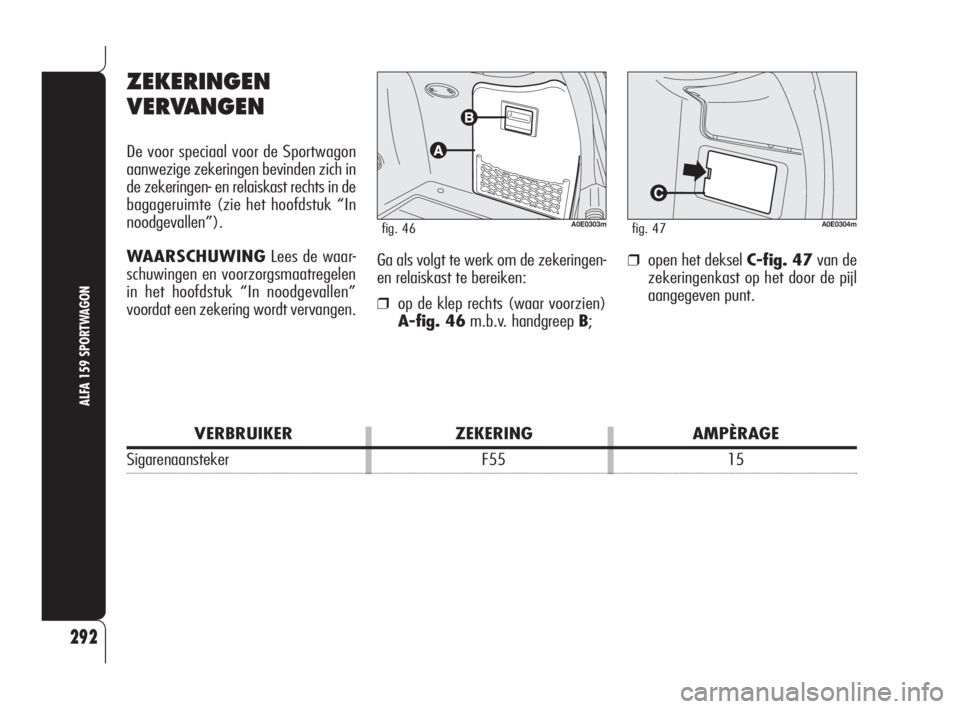

ZEKERINGEN
VERVANGEN
De voor speciaal voor de Sportwagon
aanwezige zekeringen bevinden zich in
de zekeringen- en relaiskast rechts in de
bagageruimte (zie het hoofdstuk “In
noodgevallen”).
WAARSCHUWINGLees de waar-
schuwingen en voorzorgsmaatregelen
in het hoofdstuk “In noodgevallen”
voordat een zekering wordt vervangen.
A0E0303mfig. 46A0E0304mfig. 47
Ga als volgt te werk om de zekeringen-
en relaiskast te bereiken:
❒op de klep rechts (waar voorzien)
A-fig. 46m.b.v. handgreep B;
❒open het deksel C-fig. 47van de
zekeringenkast op het door de pijl
aangegeven punt.
VERBRUIKER ZEKERING AMPÈRAGE
Sigarenaansteker F55 15
271-292 Alfa 159 NL 20-10-2008 16:32 Pagina 292
Page 294 of 330
293

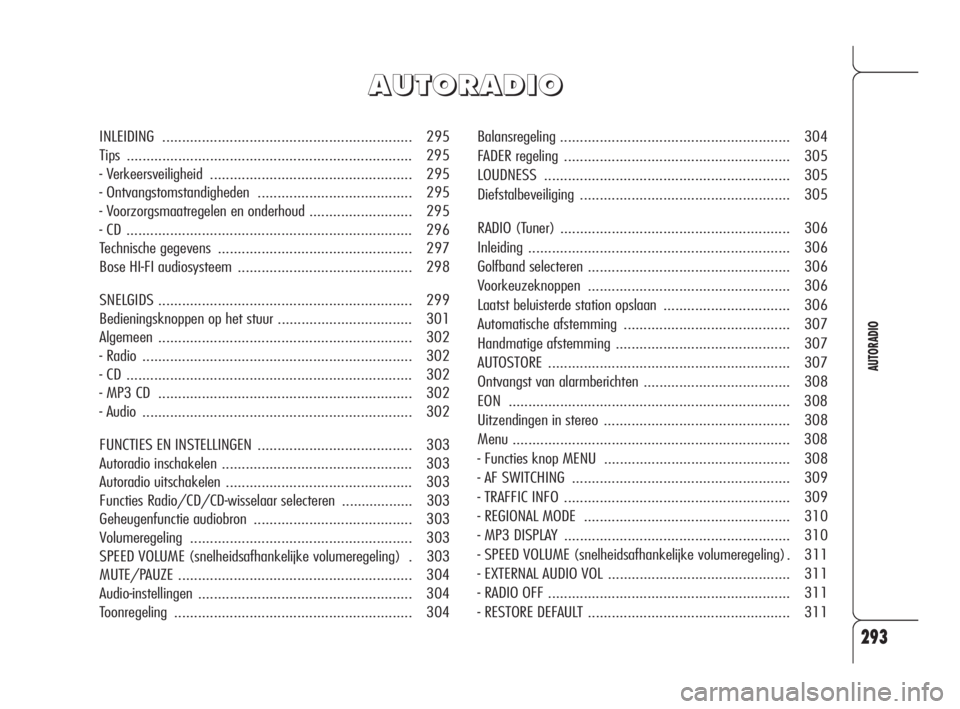

AUTORADIO
Balansregeling.......................................................... 304
FADER regeling ......................................................... 305
LOUDNESS.............................................................. 305
Diefstalbeveiliging..................................................... 305
RADIO (Tuner) .......................................................... 306
Inleiding.................................................................. 306
Golfband selecteren ................................................... 306
Voorkeuzeknoppen ................................................... 306
Laatst beluisterde station opslaan................................ 306
Automatische afstemming .......................................... 307
Handmatige afstemming ............................................ 307
AUTOSTORE............................................................. 307
Ontvangst van alarmberichten..................................... 308
EON ....................................................................... 308
Uitzendingen in stereo ............................................... 308
Menu ...................................................................... 308
- Functies knop MENU ............................................... 308
- AF SWITCHING ....................................................... 309
- TRAFFIC INFO ......................................................... 309
- REGIONAL MODE .................................................... 310
- MP3 DISPLAY ......................................................... 310
- SPEED VOLUME (snelheidsafhankelijke volumeregeling) . 311
- EXTERNAL AUDIO VOL .............................................. 311
- RADIO OFF ............................................................. 311
- RESTORE DEFAULT ................................................... 311
A A
U U
T T
O O
R R
A A
D D
I I
O O
INLEIDING............................................................... 295
Tips ........................................................................ 295
- Verkeersveiligheid................................................... 295
- Ontvangstomstandigheden ....................................... 295
- Voorzorgsmaatregelen en onderhoud .......................... 295
- CD ........................................................................ 296

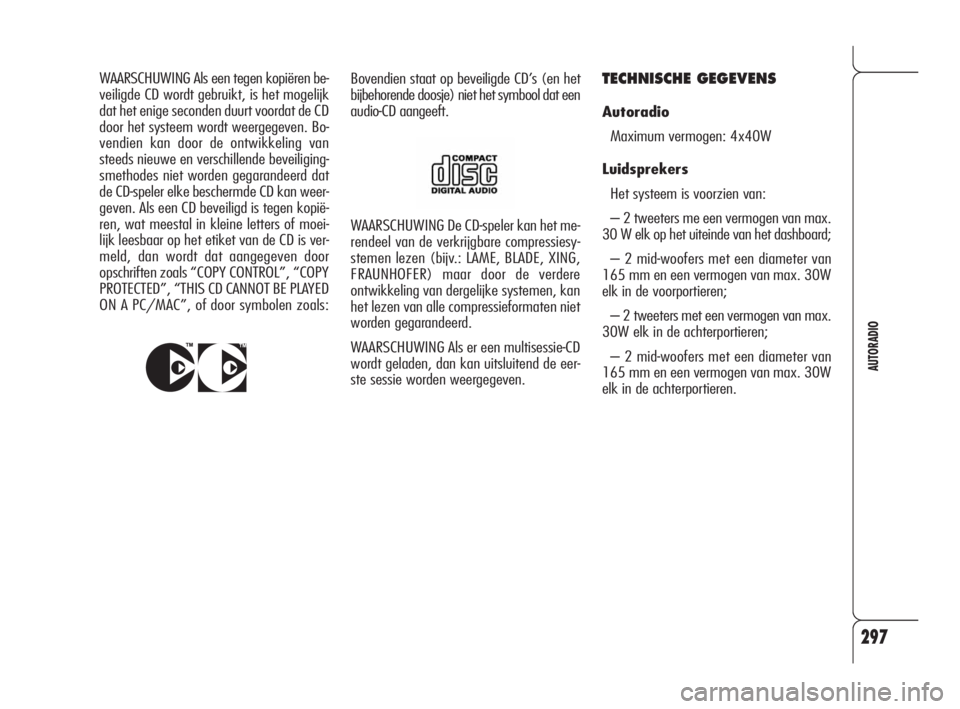

Technische gegevens ................................................. 297

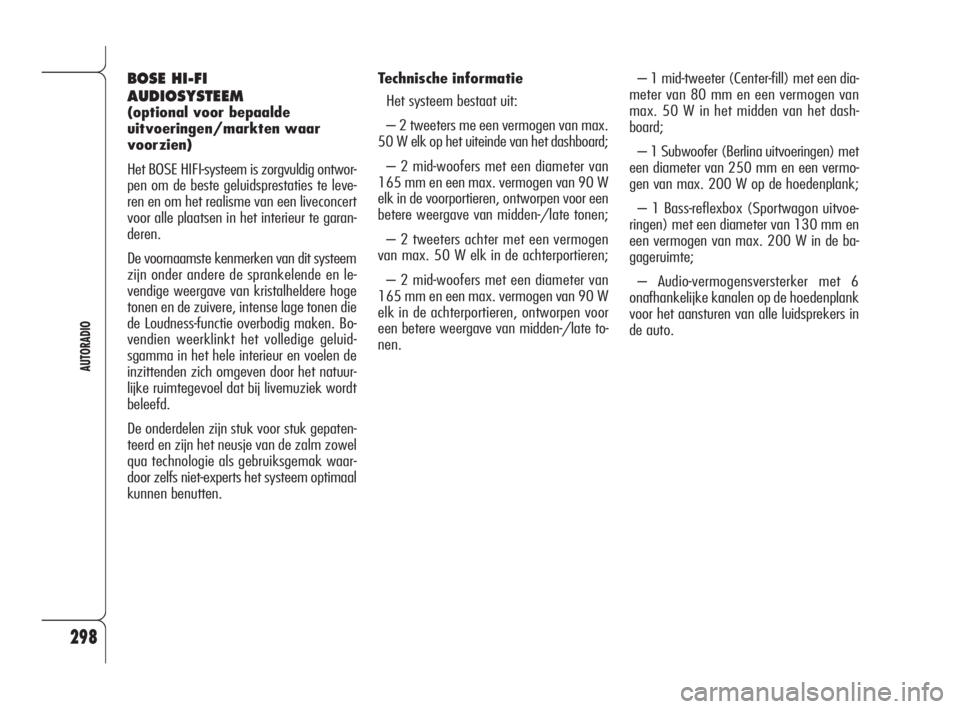

Bose HI-FI audiosysteem ............................................ 298

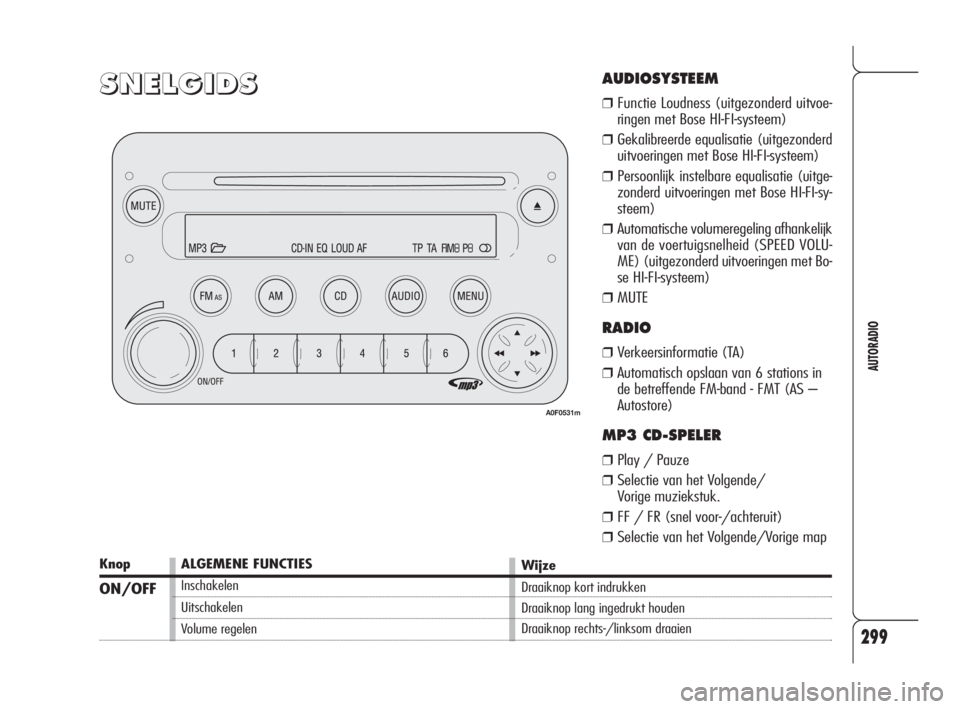

SNELGIDS................................................................ 299
Bedieningsknoppen op het stuur .................................. 301
Algemeen................................................................ 302
- Radio .................................................................... 302
- CD ........................................................................ 302
- MP3 CD ................................................................ 302
- Audio .................................................................... 302
FUNCTIES EN INSTELLINGEN ....................................... 303
Autoradio inschakelen ................................................ 303
Autoradio uitschakelen ............................................... 303
Functies Radio/CD/CD-wisselaar selecteren .................. 303
Geheugenfunctie audiobron ........................................ 303
Volumeregeling........................................................ 303
SPEED VOLUME (snelheidsafhankelijke volumeregeling) . 303
MUTE/PAUZE........................................................... 304
Audio-instellingen...................................................... 304
Toonregeling ............................................................ 304
293-318 Alfa 159 NL 21-10-2008 8:34 Pagina 293
Page 295 of 330
294
AUTORADIO
CD-SPELER............................................................... 312
Inleiding.................................................................. 312
CD-speler selecteren .................................................. 312
CD laden/uitwerpen .................................................. 312
Eventuele foutmeldingen ............................................ 313
Informatie op display................................................. 313
Muziekstuk selecteren ............................................... 313
Muziekstukken snel vooruit/achteruit spoelen ............... 313
Pauze..................................................................... 313
Diefstalbeveiliging..................................................... 314
- Geheime code invoeren............................................ 314
- Code Card .............................................................. 314
MP3 CD-SPELER ....................................................... 315
Inleiding.................................................................. 315
MP3-speler.............................................................. 315
Informatie op display................................................. 316
Volgende/vorige map selecteren................................. 316
Diefstalbeveiliging..................................................... 316
CD-WISSELAAR (CDC) ................................................ 317
Inleiding.................................................................. 317
CD-wisselaar selecteren .............................................. 317
Eventuele foutmeldingen ............................................ 317
CD selecteren ........................................................... 317
DIAGNOSE VAN STORINGEN........................................ 318
293-318 Alfa 159 NL 21-10-2008 8:34 Pagina 294
Page 296 of 330
295
AUTORADIO

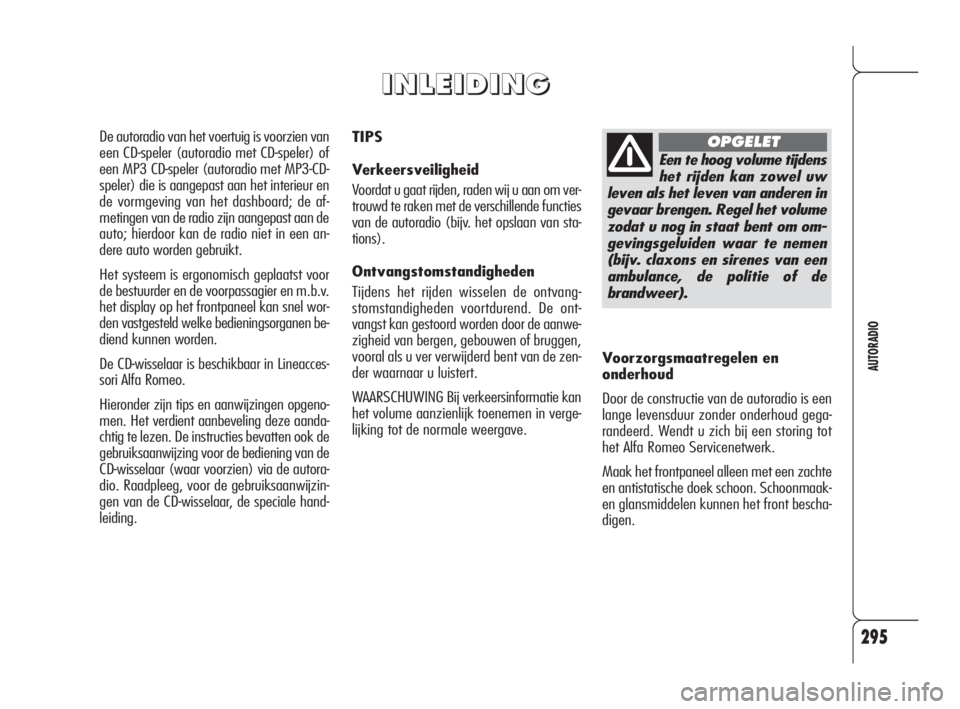

TIPS
Verkeersveiligheid
Voordat u gaat rijden, raden wij u aan om ver-
trouwd te raken met de verschillende functies
van de autoradio (bijv. het opslaan van sta-
tions).
Ontvangstomstandigheden
Tijdens het rijden wisselen de ontvang-
stomstandigheden voortdurend. De ont-
vangst kan gestoord worden door de aanwe-
zigheid van bergen, gebouwen of bruggen,
vooral als u ver verwijderd bent van de zen-
der waarnaar u luistert.
WAARSCHUWING Bij verkeersinformatie kan
het volume aanzienlijk toenemen in verge-
lijking tot de normale weergave.
I I
N N
L L
E E
I I
D D
I I
N N
G G
De autoradio van het voertuig is voorzien van
een CD-speler (autoradio met CD-speler) of
een MP3 CD-speler (autoradio met MP3-CD-
speler) die is aangepast aan het interieur en
de vormgeving van het dashboard; de af-
metingen van de radio zijn aangepast aan de
auto; hierdoor kan de radio niet in een an-
dere auto worden gebruikt.
Het systeem is ergonomisch geplaatst voor
de bestuurder en de voorpassagier en m.b.v.
het display op het frontpaneel kan snel wor-
den vastgesteld welke bedieningsorganen be-
diend kunnen worden.
De CD-wisselaar is beschikbaar in Lineacces-
sori Alfa Romeo.
Hieronder zijn tips en aanwijzingen opgeno-
men. Het verdient aanbeveling deze aanda-
chtig te lezen. De instructies bevatten ook de
gebruiksaanwijzing voor de bediening van de
CD-wisselaar (waar voorzien) via de autora-
dio. Raadpleeg, voor de gebruiksaanwijzin-
gen van de CD-wisselaar, de speciale hand-
leiding.
Een te hoog volume tijdens
het rijden kan zowel uw
leven als het leven van anderen in
gevaar brengen. Regel het volume
zodat u nog in staat bent om om-
gevingsgeluiden waar te nemen
(bijv. claxons en sirenes van een
ambulance, de politie of de
brandweer).
OPGELET
Voorzorgsmaatregelen en
onderhoud
Door de constructie van de autoradio is een
lange levensduur zonder onderhoud gega-
randeerd. Wendt u zich bij een storing tot
het Alfa Romeo Servicenetwerk.
Maak het frontpaneel alleen met een zachte
en antistatische doek schoon. Schoonmaak-
en glansmiddelen kunnen het front bescha-
digen.
293-318 Alfa 159 NL 21-10-2008 8:34 Pagina 295
Page 297 of 330
296
AUTORADIO

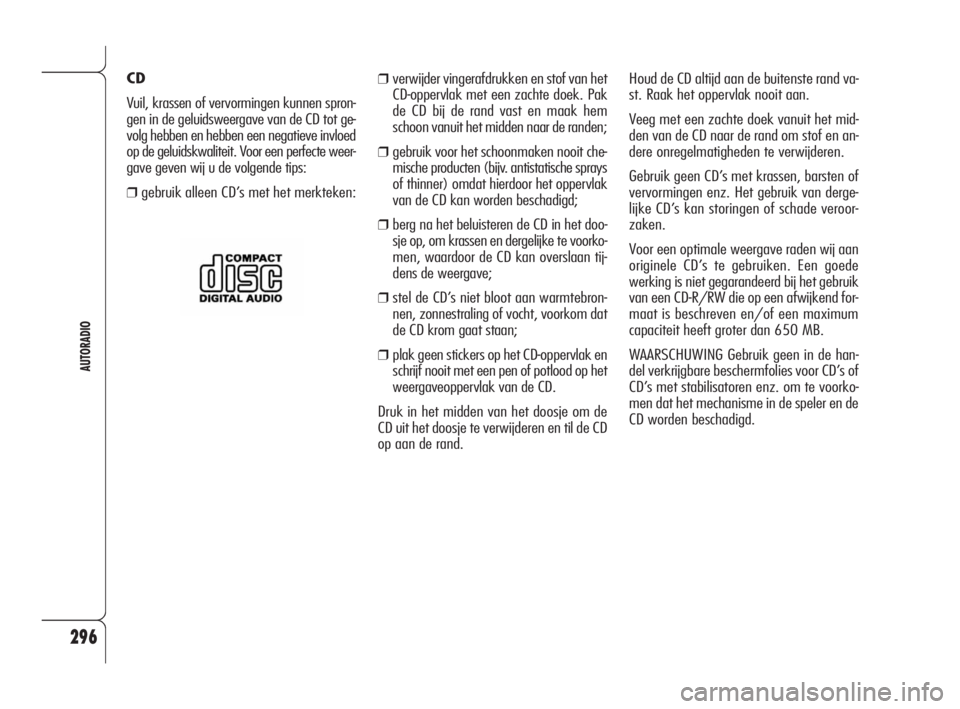

❒verwijder vingerafdrukken en stof van het
CD-oppervlak met een zachte doek. Pak
de CD bij de rand vast en maak hem
schoon vanuit het midden naar de randen;
❒gebruik voor het schoonmaken nooit che-
mische producten (bijv. antistatische sprays
of thinner) omdat hierdoor het oppervlak
van de CD kan worden beschadigd;
❒berg na het beluisteren de CD in het doo-
sje op, om krassen en dergelijke te voorko-
men, waardoor de CD kan overslaan tij-
dens de weergave;
❒stel de CD’s niet bloot aan warmtebron-
nen, zonnestraling of vocht, voorkom dat
de CD krom gaat staan;
❒plak geen stickers op het CD-oppervlak en
schrijf nooit met een pen of potlood op het
weergaveoppervlak van de CD.
Druk in het midden van het doosje om de
CD uit het doosje te verwijderen en til de CD
op aan de rand.Houd de CD altijd aan de buitenste rand va-
st. Raak het oppervlak nooit aan.
Veeg met een zachte doek vanuit het mid-
den van de CD naar de rand om stof en an-
dere onregelmatigheden te verwijderen.
Gebruik geen CD’s met krassen, barsten of
vervormingen enz. Het gebruik van derge-
lijke CD’s kan storingen of schade veroor-
zaken.
Voor een optimale weergave raden wij aan
originele CD’s te gebruiken. Een goede
werking is niet gegarandeerd bij het gebruik
van een CD-R/RW die op een afwijkend for-
maat is beschreven en/of een maximum
capaciteit heeft groter dan 650 MB.
WAARSCHUWING Gebruik geen in de han-
del verkrijgbare beschermfolies voor CD’s of
CD’s met stabilisatoren enz. om te voorko-
men dat het mechanisme in de speler en de
CD worden beschadigd. CD
Vuil, krassen of vervormingen kunnen spron-
gen in de geluidsweergave van de CD tot ge-
volg hebben en hebben een negatieve invloed
op de geluidskwaliteit. Voor een perfecte weer-
gave geven wij u de volgende tips:
❒gebruik alleen CD’s met het merkteken:
293-318 Alfa 159 NL 21-10-2008 8:34 Pagina 296
Page 298 of 330
297
AUTORADIO
WAARSCHUWING De CD-speler kan het me-
rendeel van de verkrijgbare compressiesy-
stemen lezen (bijv.: LAME, BLADE, XING,
FRAUNHOFER) maar door de verdere
ontwikkeling van dergelijke systemen, kan
het lezen van alle compressieformaten niet
worden gegarandeerd.
WAARSCHUWING Als er een multisessie-CD
wordt geladen, dan kan uitsluitend de eer-
ste sessie worden weergegeven. WAARSCHUWING Als een tegen kopiëren be-
veiligde CD wordt gebruikt, is het mogelijk
dat het enige seconden duurt voordat de CD
door het systeem wordt weergegeven. Bo-
vendien kan door de ontwikkeling van
steeds nieuwe en verschillende beveiliging-
smethodes niet worden gegarandeerd dat
de CD-speler elke beschermde CD kan weer-
geven. Als een CD beveiligd is tegen kopië-
ren, wat meestal in kleine letters of moei-
lijk leesbaar op het etiket van de CD is ver-
meld, dan wordt dat aangegeven door
opschriften zoals “COPY CONTROL”, “COPY
PROTECTED”, “THIS CD CANNOT BE PLAYED
ON A PC/MAC”, of door symbolen zoals:
TECHNISCHE GEGEVENS
Autoradio
Maximum vermogen: 4x40W
Luidsprekers
Het systeem is voorzien van:
– 2 tweeters me een vermogen van max.
30 W elk op het uiteinde van het dashboard;
– 2 mid-woofers met een diameter van
165 mm en een vermogen van max. 30W
elk in de voorportieren;
– 2 tweeters met een vermogen van max.
30W elk in de achterportieren;
– 2 mid-woofers met een diameter van
165 mm en een vermogen van max. 30W
elk in de achterportieren.
Bovendien staat op beveiligde CD’s (en het
bijbehorende doosje) niet het symbool dat een
audio-CD aangeeft.
293-318 Alfa 159 NL 21-10-2008 8:34 Pagina 297
Page 299 of 330
298
AUTORADIO
BOSE HI-FI
AUDIOSYSTEEM
(optional voor bepaalde
uitvoeringen/markten waar
voorzien)
Het BOSE HIFI-systeem is zorgvuldig ontwor-
pen om de beste geluidsprestaties te leve-
ren en om het realisme van een liveconcert
voor alle plaatsen in het interieur te garan-
deren.
De voornaamste kenmerken van dit systeem
zijn onder andere de sprankelende en le-
vendige weergave van kristalheldere hoge
tonen en de zuivere, intense lage tonen die
de Loudness-functie overbodig maken. Bo-
vendien weerklinkt het volledige geluid-
sgamma in het hele interieur en voelen de
inzittenden zich omgeven door het natuur-
lijke ruimtegevoel dat bij livemuziek wordt
beleefd.
De onderdelen zijn stuk voor stuk gepaten-
teerd en zijn het neusje van de zalm zowel
qua technologie als gebruiksgemak waar-
door zelfs niet-experts het systeem optimaal
kunnen benutten.Technische informatie
Het systeem bestaat uit:
– 2 tweeters me een vermogen van max.
50 W elk op het uiteinde van het dashboard;
– 2 mid-woofers met een diameter van
165 mm en een max. vermogen van 90 W
elk in de voorportieren, ontworpen voor een
betere weergave van midden-/late tonen;
– 2 tweeters achter met een vermogen
van max. 50 W elk in de achterportieren;
– 2 mid-woofers met een diameter van
165 mm en een max. vermogen van 90 W
elk in de achterportieren, ontworpen voor
een betere weergave van midden-/late to-
nen.– 1 mid-tweeter (Center-fill) met een dia-
meter van 80 mm en een vermogen van
max. 50 W in het midden van het dash-
board;
– 1 Subwoofer (Berlina uitvoeringen) met
een diameter van 250 mm en een vermo-
gen van max. 200 W op de hoedenplank;
– 1 Bass-reflexbox (Sportwagon uitvoe-
ringen) met een diameter van 130 mm en
een vermogen van max. 200 W in de ba-
gageruimte;
– Audio-vermogensversterker met 6
onafhankelijke kanalen op de hoedenplank
voor het aansturen van alle luidsprekers in
de auto.
293-318 Alfa 159 NL 21-10-2008 8:34 Pagina 298
Page 300 of 330
299
AUTORADIO
S S
N N
E E
L L
G G
I I
D D
S SAUDIOSYSTEEM
❒Functie Loudness (uitgezonderd uitvoe-
ringen met Bose HI-FI-systeem)
❒Gekalibreerde equalisatie (uitgezonderd
uitvoeringen met Bose HI-FI-systeem)
❒Persoonlijk instelbare equalisatie (uitge-
zonderd uitvoeringen met Bose HI-FI-sy-
steem)
❒Automatische volumeregeling afhankelijk
van de voertuigsnelheid (SPEED VOLU-
ME) (uitgezonderd uitvoeringen met Bo-
se HI-FI-systeem)
❒MUTE
RADIO
❒Verkeersinformatie (TA)
❒Automatisch opslaan van 6 stations in
de betreffende FM-band - FMT (AS –
Autostore)
MP3 CD-SPELER
❒Play / Pauze
❒Selectie van het Volgende/
Vorige muziekstuk.
❒FF / FR (snel voor-/achteruit)
❒Selectie van het Volgende/Vorige map
A0F0531m
Knop
ON/OFF
Wijze
Draaiknop kort indrukken
Draaiknop lang ingedrukt houden
Draaiknop rechts-/linksom draaien ALGEMENE FUNCTIES
Inschakelen
Uitschakelen
Volume regelen
293-318 Alfa 159 NL 21-10-2008 8:34 Pagina 299
