Alfa Romeo 159 2008 Instructieboek (in Dutch)

50
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
A0E0135mfig. 37
A0E0032mfig. 38

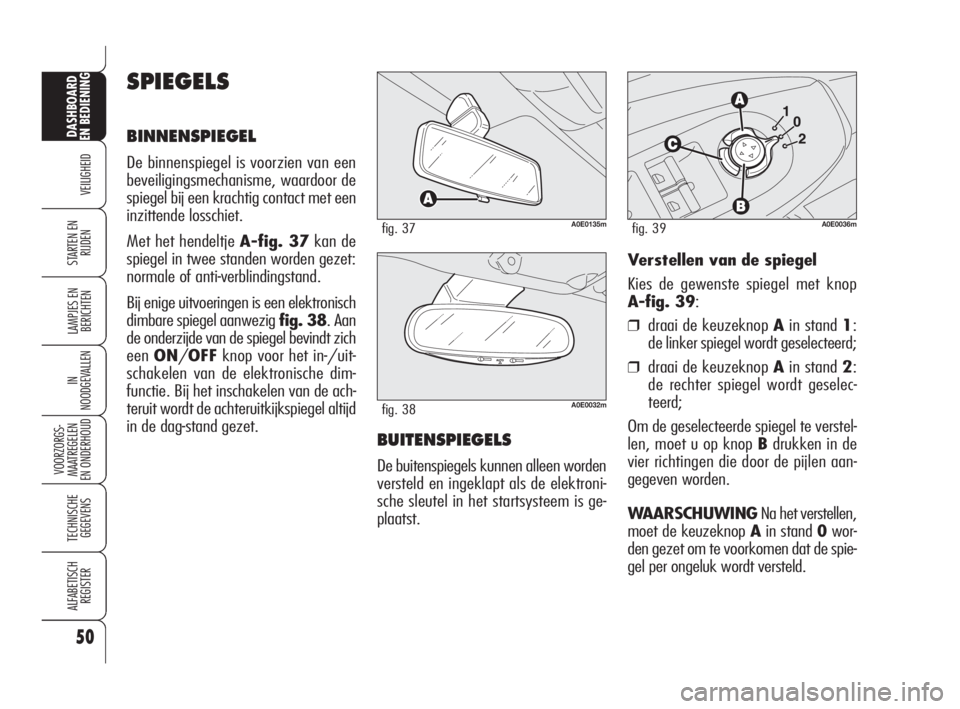

Verstellen van de spiegel
Kies de gewenste spiegel met knop
A-fig. 39:
❒draai de keuzeknop Ain stand 1:
de linker spiegel wordt geselecteerd;
❒draai de keuzeknop Ain stand 2:
de rechter spiegel wordt geselec-
teerd;
Om de geselecteerde spiegel te verstel-
len, moet u op knop Bdrukken in de
vier richtingen die door de pijlen aan-
gegeven worden.
WAARSCHUWINGNa het verstellen,
moet de keuzeknop Ain stand 0wor-
den gezet om te voorkomen dat de spie-
gel per ongeluk wordt versteld.
A0E0036mfig. 39
SPIEGELS
BINNENSPIEGEL
De binnenspiegel is voorzien van een
beveiligingsmechanisme, waardoor de
spiegel bij een krachtig contact met een
inzittende losschiet.
Met het hendeltje A-fig. 37kan de
spiegel in twee standen worden gezet:
normale of anti-verblindingstand.
Bij enige uitvoeringen is een elektronisch
dimbare spiegel aanwezig fig. 38. Aan
de onderzijde van de spiegel bevindt zich
eenON/OFFknop voor het in-/uit-
schakelen van de elektronische dim-
functie. Bij het inschakelen van de ach-
teruit wordt de achteruitkijkspiegel altijd
in de dag-stand gezet.
BUITENSPIEGELS
De buitenspiegels kunnen alleen worden
versteld en ingeklapt als de elektroni-
sche sleutel in het startsysteem is ge-
plaatst.
046-082 Alfa 159 NL 21-10-2008 14:38 Pagina 50

51
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN

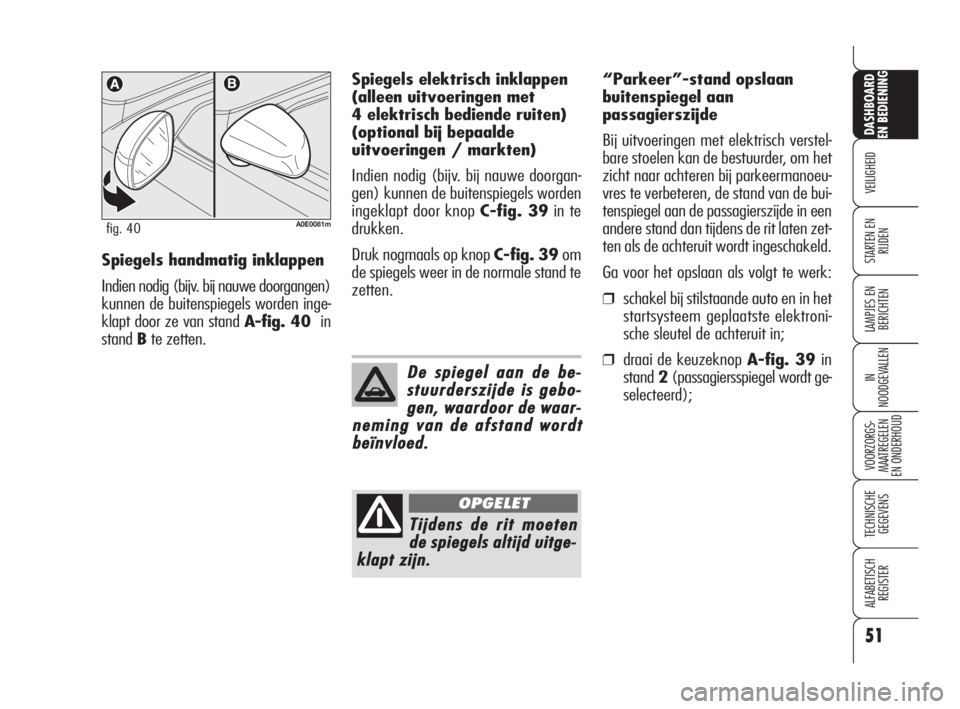

RIJDENSpiegels handmatig inklappen
Indien nodig (bijv. bij nauwe doorgangen)
kunnen de buitenspiegels worden inge-
klapt door ze van stand A-fig. 40 in
standBte zetten.
A0E0081mfig. 40
Despiegelaandebe-
stuurderszijdeisgebo-
gen,waardoordewaar-
nemingvandeafstandwordt
beïïnvloed.
Tijdensderitmoeten
despiegelsaltijduitge-
klaptzijn.
OPGELET
Spiegels elektrisch inklappen
(alleen uitvoeringen met
4 elektrisch bediende ruiten)
(optional bij bepaalde
uitvoeringen / markten)
Indien nodig (bijv. bij nauwe doorgan-
gen) kunnen de buitenspiegels worden
ingeklapt door knop C-fig. 39in te
drukken.
Druk nogmaals op knop C-fig. 39om
de spiegels weer in de normale stand te
zetten.“Parkeer”-stand opslaan
buitenspiegel aan
passagierszijde
Bij uitvoeringen met elektrisch verstel-
bare stoelen kan de bestuurder, om het
zicht naar achteren bij parkeermanoeu-
vres te verbeteren, de stand van de bui-
tenspiegel aan de passagierszijde in een
andere stand dan tijdens de rit laten zet-
ten als de achteruit wordt ingeschakeld.
Ga voor het opslaan als volgt te werk:
❒schakel bij stilstaande auto en in het
startsysteem geplaatste elektroni-
sche sleutel de achteruit in;
❒draai de keuzeknop A-fig. 39 in
stand2(passagiersspiegel wordt ge-
selecteerd);
046-082 Alfa 159 NL 21-10-2008 14:38 Pagina 51

52
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN

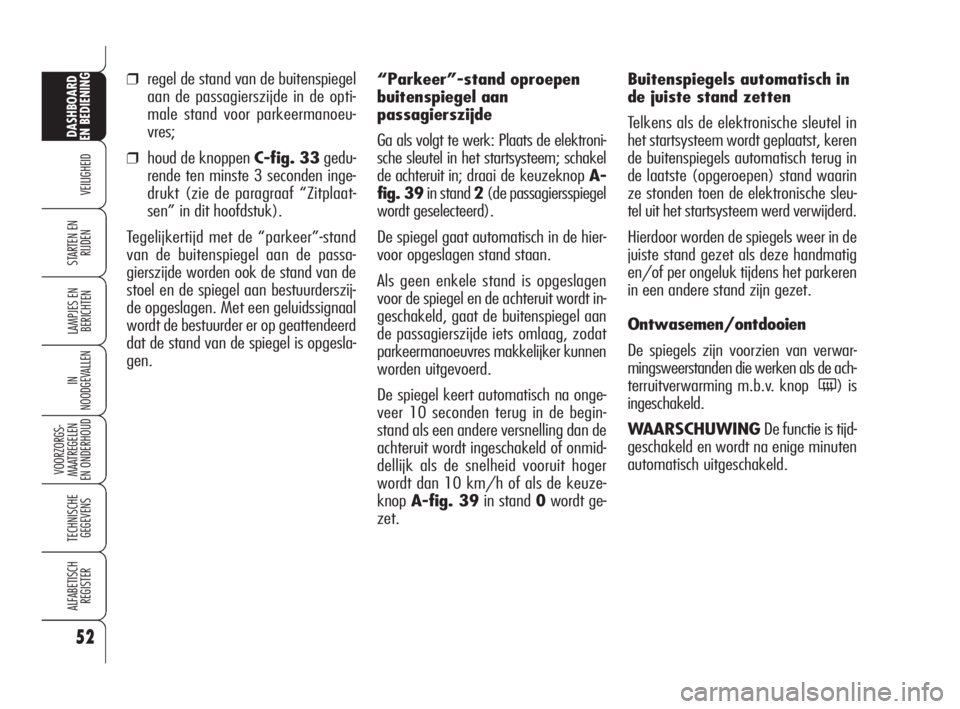

“Parkeer”-stand oproepen
buitenspiegel aan
passagierszijde
Ga als volgt te werk: Plaats de elektroni-
sche sleutel in het startsysteem; schakel
de achteruit in; draai de keuzeknopA-
fig. 39in stand 2(de passagiersspiegel
wordt geselecteerd).
De spiegel gaat automatisch in de hier-
voor opgeslagen stand staan.
Als geen enkele stand is opgeslagen
voor de spiegel en de achteruit wordt in-
geschakeld, gaat de buitenspiegel aan
de passagierszijde iets omlaag, zodat
parkeermanoeuvres makkelijker kunnen
worden uitgevoerd.
De spiegel keert automatisch na onge-
veer 10 seconden terug in de begin-
stand als een andere versnelling dan de
achteruit wordt ingeschakeld of onmid-
dellijk als de snelheid vooruit hoger
wordt dan 10 km/h of als de keuze-
knopA-fig. 39in stand 0wordt ge-
zet.Buitenspiegels automatisch in
de juiste stand zetten
Telkens als de elektronische sleutel in
het startsysteem wordt geplaatst, keren
de buitenspiegels automatisch terug in
de laatste (opgeroepen) stand waarin
ze stonden toen de elektronische sleu-
tel uit het startsysteem werd verwijderd.
Hierdoor worden de spiegels weer in de
juiste stand gezet als deze handmatig
en/of per ongeluk tijdens het parkeren
in een andere stand zijn gezet.
Ontwasemen/ontdooien
De spiegels zijn voorzien van verwar-
mingsweerstanden die werken als de ach-
terruitverwarming m.b.v. knop
() is
ingeschakeld.
WAARSCHUWINGDe functie is tijd-
geschakeld en wordt na enige minuten
automatisch uitgeschakeld.
❒regel de stand van de buitenspiegel
aan de passagierszijde in de opti-
male stand voor parkeermanoeu-
vres;
❒houd de knoppen C-fig. 33gedu-
rende ten minste 3 seconden inge-
drukt (zie de paragraaf “Zitplaat-
sen” in dit hoofdstuk).
Tegelijkertijd met de “parkeer”-stand
van de buitenspiegel aan de passa-
gierszijde worden ook de stand van de
stoel en de spiegel aan bestuurderszij-
de opgeslagen. Met een geluidssignaal
wordt de bestuurder er op geattendeerd
dat de stand van de spiegel is opgesla-
gen.
046-082 Alfa 159 NL 21-10-2008 14:38 Pagina 52

53
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN

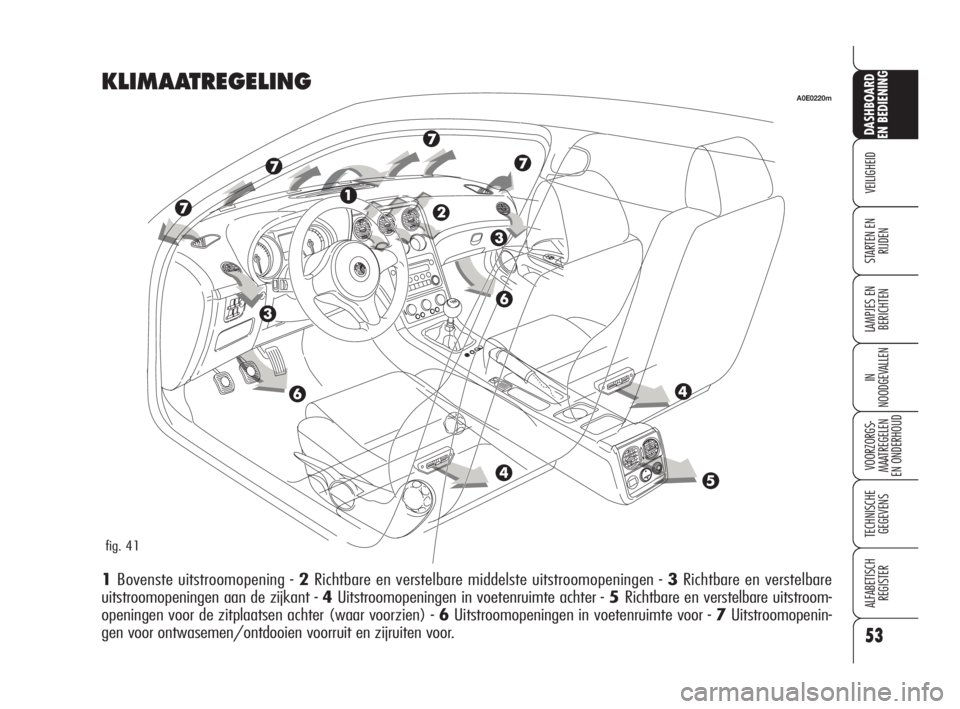

KLIMAATREGELING
1Bovenste uitstroomopening - 2Richtbare en verstelbare middelste uitstroomopeningen - 3Richtbare en verstelbare
uitstroomopeningen aan de zijkant - 4Uitstroomopeningen in voetenruimte achter - 5Richtbare en verstelbare uitstroom-
openingen voor de zitplaatsen achter (waar voorzien) - 6Uitstroomopeningen in voetenruimte voor - 7Uitstroomopenin-
gen voor ontwasemen/ontdooien voorruit en zijruiten voor.
A0E0220m
fig. 41
046-082 Alfa 159 NL 21-10-2008 14:38 Pagina 53

54
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN

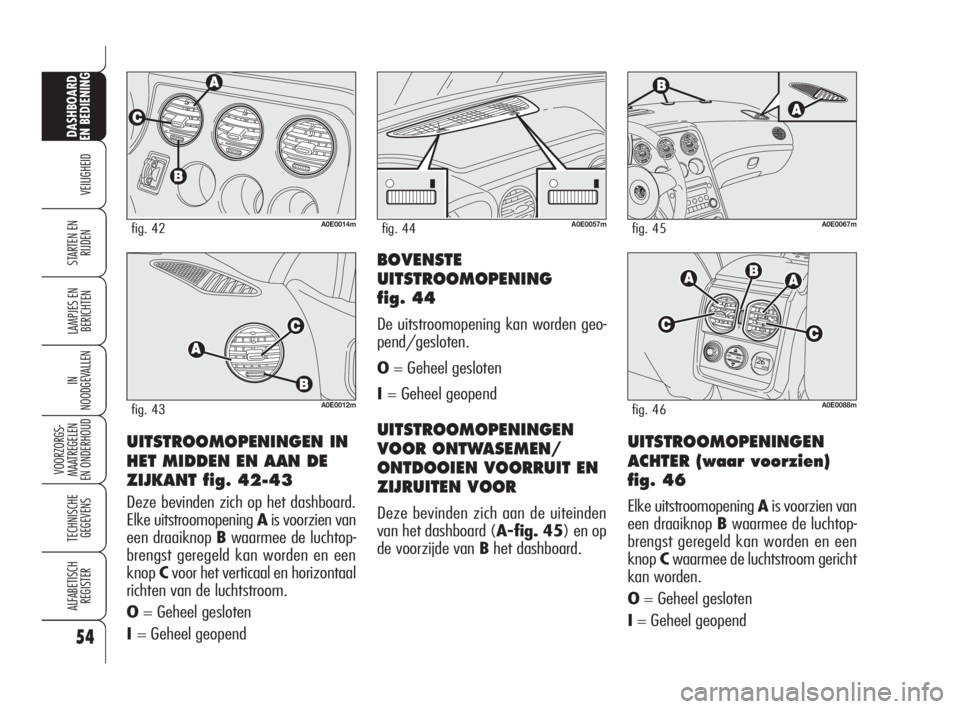

UITSTROOMOPENINGEN IN
HET MIDDEN EN AAN DE
ZIJKANT fig. 42-43
Deze bevinden zich op het dashboard.
Elke uitstroomopening Ais voorzien van
een draaiknop Bwaarmee de luchtop-
brengst geregeld kan worden en een
knopCvoor het verticaal en horizontaal
richten van de luchtstroom.
O= Geheel gesloten
I= Geheel geopend
A0E0014mfig. 42A0E0057mfig. 44
BOVENSTE
UITSTROOMOPENING
fig. 44
De uitstroomopening kan worden geo-
pend/gesloten.
O= Geheel gesloten
I= Geheel geopend
UITSTROOMOPENINGEN
VOOR ONTWASEMEN/
ONTDOOIEN VOORRUIT EN
ZIJRUITEN VOOR
Deze bevinden zich aan de uiteinden
van het dashboard (A-fig. 45) en op
de voorzijde van Bhet dashboard.
UITSTROOMOPENINGEN
ACHTER (waar voorzien)
fig. 46
Elke uitstroomopening Ais voorzien van
een draaiknop Bwaarmee de luchtop-
brengst geregeld kan worden en een
knopCwaarmee de luchtstroom gericht
kan worden.
O= Geheel gesloten
I= Geheel geopend
A0E0012mfig. 43
OFF
O
I
AUTOAUTO
A0E0088mfig. 46
A0E0067mfig. 45
046-082 Alfa 159 NL 21-10-2008 14:38 Pagina 54

55
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
LUCHTVERDELING
INSTELLEN
O: luchtstroom naar lichaam bestuur-
der/passagier;
M: luchtstroom naar lichaam bestuur-
der/passagiers en voetenruimte;
N: luchtstroom naar voetenruimte voor
en achter;
Q: luchtstroom naar voetenruimte en
voorruit;
ü: luchtstroom naar voorruit

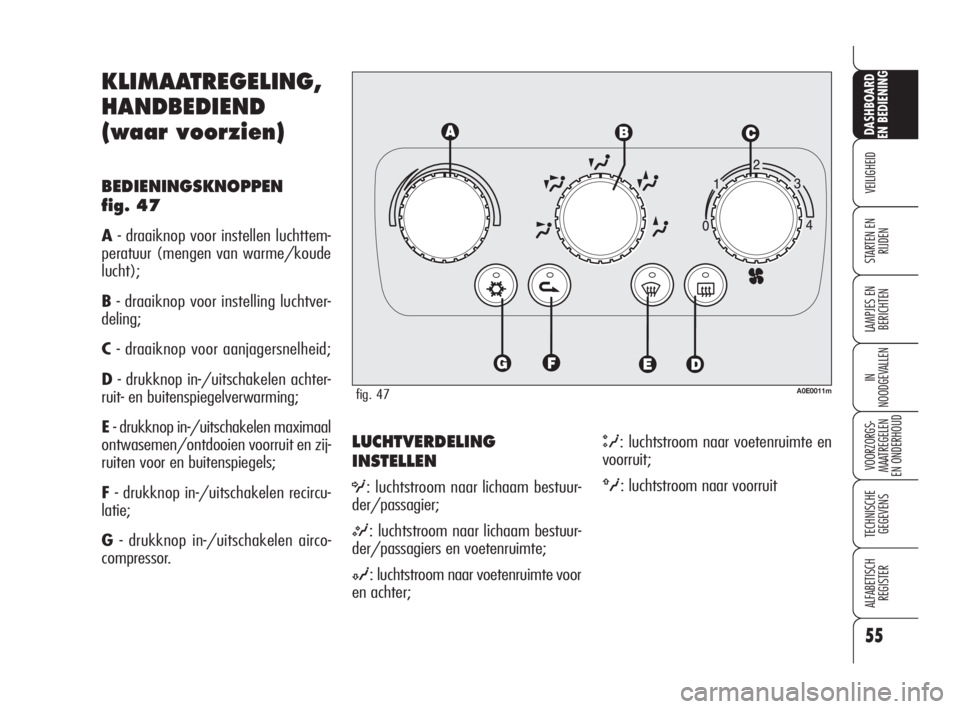

KLIMAATREGELING,
HANDBEDIEND
(waar voorzien)
BEDIENINGSKNOPPEN
fig. 47
A- draaiknop voor instellen luchttem-
peratuur (mengen van warme/koude
lucht);
B- draaiknop voor instelling luchtver-
deling;
C- draaiknop voor aanjagersnelheid;
D- drukknop in-/uitschakelen achter-
ruit- en buitenspiegelverwarming;
E- drukknop in-/uitschakelen maximaal
ontwasemen/ontdooien voorruit en zij-
ruiten voor en buitenspiegels;
F- drukknop in-/uitschakelen recircu-
latie;
G- drukknop in-/uitschakelen airco-
compressor.
fig. 47A0E0011m
046-082 Alfa 159 NL 21-10-2008 14:38 Pagina 55

56
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN

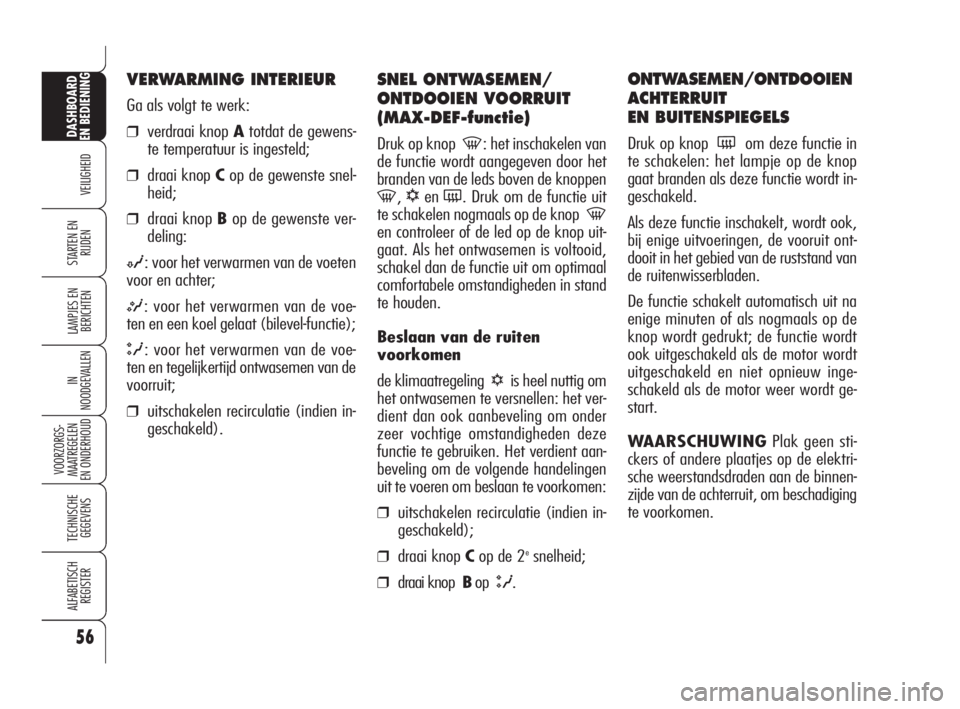

SNEL ONTWASEMEN/
ONTDOOIEN VOORRUIT
(MAX-DEF-functie)
Druk op knop -: het inschakelen van
de functie wordt aangegeven door het
branden van de leds boven de knoppen
-,√en(. Druk om de functie uit
te schakelen nogmaals op de knop
-
en controleer of de led op de knop uit-
gaat. Als het ontwasemen is voltooid,
schakel dan de functie uit om optimaal
comfortabele omstandigheden in stand
te houden.
Beslaan van de ruiten
voorkomen
de klimaatregeling
√is heel nuttig om
het ontwasemen te versnellen: het ver-
dient dan ook aanbeveling om onder
zeer vochtige omstandigheden deze
functie te gebruiken. Het verdient aan-
beveling om de volgende handelingen
uit te voeren om beslaan te voorkomen:
❒uitschakelen recirculatie (indien in-
geschakeld);
❒draai knop Cop de 2esnelheid;
❒draai knopBopQ.
ONTWASEMEN/ONTDOOIEN
ACHTERRUIT
EN BUITENSPIEGELS
Druk op knop (om deze functie in
te schakelen: het lampje op de knop
gaat branden als deze functie wordt in-
geschakeld.
Als deze functie inschakelt, wordt ook,
bij enige uitvoeringen, de vooruit ont-
dooit in het gebied van de ruststand van
de ruitenwisserbladen.
De functie schakelt automatisch uit na
enige minuten of als nogmaals op de
knop wordt gedrukt; de functie wordt
ook uitgeschakeld als de motor wordt
uitgeschakeld en niet opnieuw inge-
schakeld als de motor weer wordt ge-
start.
WAARSCHUWINGPlak geen sti-
ckers of andere plaatjes op de elektri-
sche weerstandsdraden aan de binnen-
zijde van de achterruit, om beschadiging
te voorkomen.
VERWARMING INTERIEUR
Ga als volgt te werk:
❒verdraai knop Atotdat de gewens-
te temperatuur is ingesteld;
❒draai knop Cop de gewenste snel-
heid;
❒draai knop Bop de gewenste ver-
deling:
N: voor het verwarmen van de voeten
voor en achter;
M: voor het verwarmen van de voe-
ten en een koel gelaat (bilevel-functie);
Q: voor het verwarmen van de voe-
ten en tegelijkertijd ontwasemen van de
voorruit;
❒uitschakelen recirculatie (indien in-
geschakeld).
046-082 Alfa 159 NL 21-10-2008 14:38 Pagina 56

57
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
AIRCONDITIONING
(snel koelen)
WAARSCHUWINGDe compressor
vkan alleen inschakelen als de ven-
tilatie is ingeschakeld.
Ga als volgt te werk:
❒draai de knop Ageheel linksom;
❒draai de knop Cop de maximale
snelheid;
❒draai de knopBin stand O;
❒druk op de knoppen √env(de
led op de knoppen gaan branden).
Koeling constant houden
Ga als volgt te werk:
❒uitschakelen recirculatie (indien in-
geschakeld).
❒verdraai knop Atotdat de gewens-
te temperatuur is ingesteld;
❒draai de knop Cop de gewenste
aanjagersnelheid.
ONDERHOUD VAN HET
SYSTEEM
Tijdens de winter moet de airconditio-
ning
√ten minste een keer maand ge-
durende ongeveer 10 minuten worden
ingeschakeld.
Voordat het zomerseizoen begint, moet
de werking van het systeem nagekeken
worden door het Alfa Romeo Service-
netwerk.
LUCHTRECIRCULATIE
INSCHAKELEN
Druk op knop v: het lampje op de
knop gaat branden als deze functie
wordt ingeschakeld.
Wij raden u aan de recirculatiefunctie in
te schakelen in de file of in tunnels. Hier-
mee wordt voorkomen dat vervuilde
lucht het interieur bereikt. Het is niet
raadzaam dit systeem langdurig te la-
ten werken, omdat anders, vooral als
u met meerdere personen in de auto zit,
de kans aanzienlijk toeneemt dat de rui-
ten beslaan.
Het is echter niet raadzaam deze func-
tie handmatig in te schakelen op re-
genachtige of koude dagen, omdat dan
de ruiten aan de binnenzijde aanzienlijk
sneller kunnen beslaan, vooral als de air-
conditioning niet is ingeschakeld.
WAARSCHUWINGMet deze func-
tie kan, afhankelijk van de gekozen wer-
king (“verwarmen” of “koelen”) snel-
ler het gewenste resultaat worden be-
reikt.
Wacht,telkensalsde
accuwordtlosgeno-
men/aangesloten,ten
minste3minutenvoordatde
elektroni ischesleutelinh
et
startsysteemwordtgeplaatst,
zodatdeklimaatregeleenheid
deelektrischeactuattorenvoor
detemperatuurregel
ingende
luchtverdelingindebeginstand
kanzetten.
046-082 Alfa 159 NL 21-10-2008 14:38 Pagina 57

58
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
Gebruik,omdewerking
vandesensornietne-
gatieftebeïnvloeden,
geenzelfklevendevoorwerpen
(ttolvignetten,par
keerschijven
enz.)inhet“controle”-gebied
tussendesensorendevoorruit
wordenaaangebracht.Houdde
sensorendev
oorruitgoed
schoonenvoorkomophopen
vanstofenanderestoffen..
AUTOMATISCHE
LINKS/RECHTS OF
LINKSVOOR/
RECHTSVOOR/
ACHTER GESCHEIDEN
KLIMAATREGELING
(waar voorzien)
BESCHRIJVING
De auto is uitgerust met een links/
rechts gescheiden of linksvoor/rechts-
voor/achter gescheiden klimaatrege-
ling, waardoor de interieurtemperatuur
in twee/drie zones kan worden gere-
geld, zodat het gewenste comfort kan
worden bereikt.
Om de optimale temperatuur in twee/
drie zones in het interieur te regelen, is
het systeem voorzien van een buiten-
temperatuursensor, een interieurtempe-
ratuursensor en een dubbele zonlicht-
sensor.
De klimaatregeling werkt automatisch
m.b.v. de volgende parameters/functies:
❒luchttemperatuur naar uitstroomope-
ningen bestuurder-/passagierszijde;
❒aanjagersnelheid;
❒luchtverdeling bestuurders-/passa-
gierszijde;
❒inschakelen compressor;
❒luchtrecirculatie.
De volgende parameters/functies kun-
nen handmatig worden gewijzigd/in-
gesteld:
❒gewenste temperatuur;
❒aanjagersnelheid;
❒luchtverdeling in 7 verschillende standen;
❒in-/uitschakelen compressor;
❒ontwasemen/ontdooien ruiten;
❒luchtrecirculatie.
Het systeem is voorzien van AQS (Air
Quality System) (waar voorzien), dat
de recirculatie automatisch inschakelt als
vervuilde lucht wordt gesignaleerd, bij-
voorbeeld tijdens het rijden in de stad,
in een file en in tunnels.
Indien van toepassing, is in het systeem
voorzien van een wasemsensor A-
fig. 48, die achter de binnenspiegel is
gemonteerd. Deze sensor “controleert”
een bepaald gebied aan de binnenzijde
van de voorruit en bedient het systeem
automatisch, zodat wordt voorkomen dat
de ruiten beslaan. De sensor kan hand-
matig worden uitgeschakeld als de func-
tie is ingeschakeld.
A0E0091mfig. 48
De sensor wordt ingeschakeld telkens als
de elektronische sleutel in het startsys-
teem wordt geplaatst en als de bestuur-
der op een van de knoppen AUTO drukt.
046-082 Alfa 159 NL 21-10-2008 14:38 Pagina 58

59
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
I- OFF-knop uitschakeling klimaatregeling;
L- drukknop in-/uitschakelen recirculatie;
M- drukknop in-/uitschakelen aircocompressor;
N- interieurtemperatuursensor Bedieningsorganen
GESCHEIDEN
KLIMAATREGELING fig. 49
A- drukknoppen luchtverdeling (links
en rechts);
B- draaiknop temperatuurregeling links;
C- drukknop inschakeling automatische
werking (AUTO);
D- display weergave informatie kli-
maatregeling;
E- draaiknop temperatuurregeling
rechts;
F- drukknop in-/uitschakelen achter-
ruit-/spiegelverwarming;
G- drukknop inschakelen MAX-DEF-func-
tie (snel ontwasemen/ontdooien voor-
ruit, zijruiten voor, achterruitverwarming
en buitenspiegelverwarming);
H- drukknoppen verhogen/verlagen
aanjagersnelheid;
fig. 49 - Samenstelling GESCHEIDEN KLIMAATREGELINGA0E0453m
046-082 Alfa 159 NL 21-10-2008 14:38 Pagina 59
