Alfa Romeo 159 2008 Instructieboek (in Dutch)

80
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDENWAARSCHUWINGAls een portier
per ongeluk geopend blijft, dooft de ver-
lichting automatisch na enige minuten.
Open een ander portier of sluit en open
hetzelfde portier om de verlichting op-
nieuw in te schakelen.

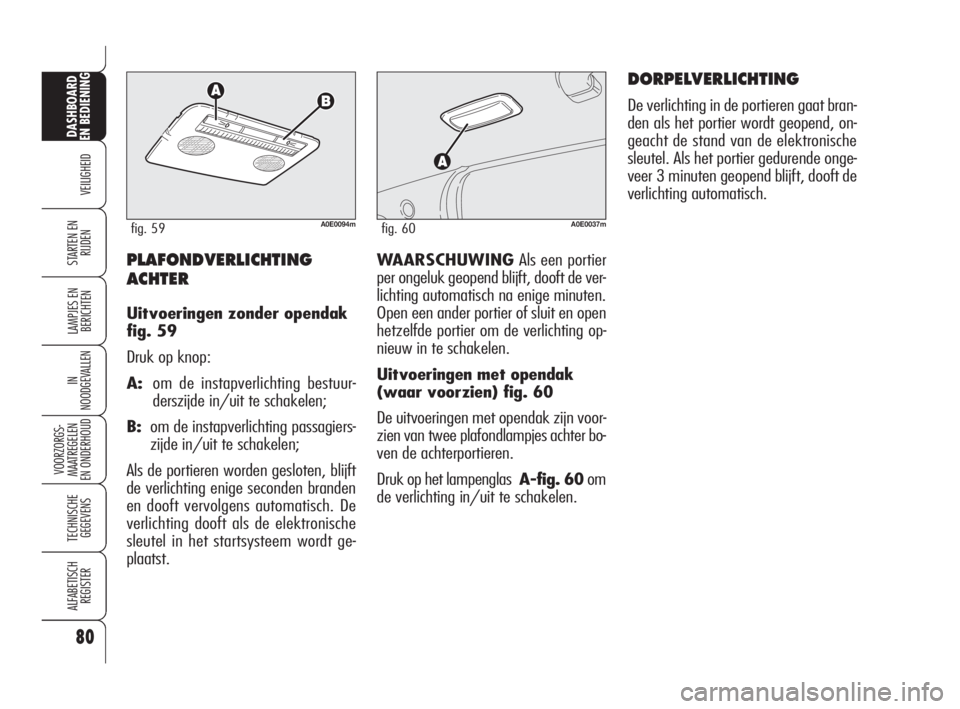

Uitvoeringen met opendak
(waar voorzien) fig. 60
De uitvoeringen met opendak zijn voor-
zien van twee plafondlampjes achter bo-
ven de achterportieren.
Druk op het lampenglas A-fig. 60om
de verlichting in/uit te schakelen.PLAFONDVERLICHTING
ACHTER
Uitvoeringen zonder opendak
fig. 59
Druk op knop:
A:om de instapverlichting bestuur-
derszijde in/uit te schakelen;
B:om de instapverlichting passagiers-
zijde in/uit te schakelen;
Als de portieren worden gesloten, blijft
de verlichting enige seconden branden
en dooft vervolgens automatisch. De
verlichting dooft als de elektronische
sleutel in het startsysteem wordt ge-
plaatst.
A0E0094mfig. 59A0E0037mfig. 60
DORPELVERLICHTING
De verlichting in de portieren gaat bran-
den als het portier wordt geopend, on-
geacht de stand van de elektronische
sleutel. Als het portier gedurende onge-
veer 3 minuten geopend blijft, dooft de
verlichting automatisch.
046-082 Alfa 159 NL 21-10-2008 14:38 Pagina 80

81
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN

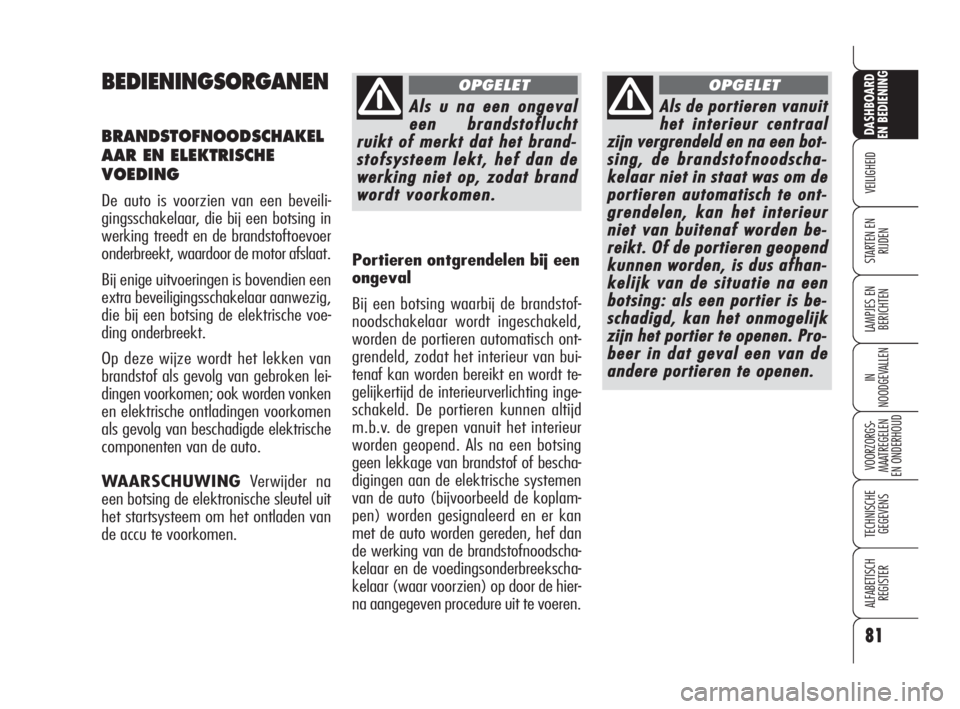

BEDIENINGSORGANEN
BRANDSTOFNOODSCHAKEL
AAR EN ELEKTRISCHE
VOEDING
De auto is voorzien van een beveili-
gingsschakelaar, die bij een botsing in
werking treedt en de brandstoftoevoer
onderbreekt, waardoor de motor afslaat.
Bij enige uitvoeringen is bovendien een
extra beveiligingsschakelaar aanwezig,
die bij een botsing de elektrische voe-
ding onderbreekt.
Op deze wijze wordt het lekken van
brandstof als gevolg van gebroken lei-
dingen voorkomen; ook worden vonken
en elektrische ontladingen voorkomen
als gevolg van beschadigde elektrische
componenten van de auto.
WAARSCHUWINGVerwijder na
een botsing de elektronische sleutel uit
het startsysteem om het ontladen van
de accu te voorkomen.
Alsunaeenongeval
eenbrandstoflucht
ruiktofmerktdathetbrand-
stofsysteemlekt,hefdande
werkingnietop,zodatb
rand
wordtvoorkomen.
OPGELET
Alsdeportierenvanuit
hetinterieurcentraal
zijnvergrendeldennaeenbot-
sing,debrandstofnooodscha-
kelaarnie
tinstaatwasomde
portierenautomatischteont-
grendelen,kanhetinterieur
nieetvanbuitenafwordenbe-
reikt.Ofde
portierengeopend
kunnenworden,isdusafhan-
kelijkvandesituatienaeen
botsing:alseenportierisbe-
schadigd,ka
nhetonmogelijk
zijnhetportierteope enen.Pro-
beerindatgevaleenvande
andereportierenteopenen.
OPGELET
Portieren ontgrendelen bij een
ongeval
Bij een botsing waarbij de brandstof-
noodschakelaar wordt ingeschakeld,
worden de portieren automatisch ont-
grendeld, zodat het interieur van bui-
tenaf kan worden bereikt en wordt te-
gelijkertijd de interieurverlichting inge-
schakeld. De portieren kunnen altijd
m.b.v. de grepen vanuit het interieur
worden geopend. Als na een botsing
geen lekkage van brandstof of bescha-
digingen aan de elektrische systemen
van de auto (bijvoorbeeld de koplam-
pen) worden gesignaleerd en er kan
met de auto worden gereden, hef dan
de werking van de brandstofnoodscha-
kelaar en de voedingsonderbreekscha-
kelaar (waar voorzien) op door de hier-
na aangegeven procedure uit te voeren.
046-082 Alfa 159 NL 21-10-2008 14:38 Pagina 81

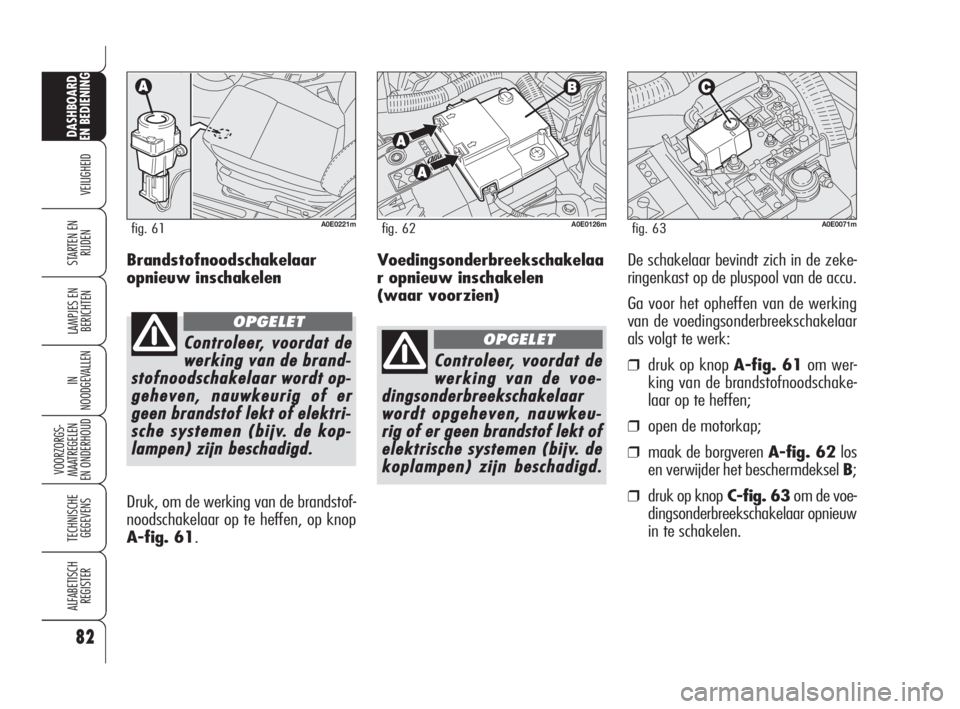

Voedingsonderbreekschakelaa
r opnieuw inschakelen
(waar voorzien)
82
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDENDe schakelaar bevindt zich in de zeke-
ringenkast op de pluspool van de accu.
Ga voor het opheffen van de werking
van de voedingsonderbreekschakelaar
als volgt te werk:
❒druk op knop A-fig. 61om wer-
king van de brandstofnoodschake-
laar op te heffen;
❒open de motorkap;
❒maak de borgveren A-fig. 62los
en verwijder het beschermdeksel B;
❒druk op knopC-fig. 63om de voe-
dingsonderbreekschakelaar opnieuw
in te schakelen.
A0E0126mfig. 62
Controleer,voordatde
werkingvandevoe-
dingsonderbreekschakelaar
wordtopgeheven,nauwkeu-
rigo
ofergeenbrands
toflektof
elektrischesystemen(bijv.de
koplampen)zijnbeschadigd.
OPGELET
A0E0071mfig. 63
Brandstofnoodschakelaar
opnieuw inschakelen
Controleer,voordatde
werkingvandebrand-
stofnoodschakelaarwordtop-
geheven,nauwkeurigofer
g geenbrandstofl
ektofelektri-
schesystemen(bijv.dekop-
lampen)zijnbeschadigd.
OPGELET
Druk, om de werking van de brandstof-
noodschakelaar op te heffen, op knop
A-fig. 61.
A0E0221mfig. 61
046-082 Alfa 159 NL 21-10-2008 14:38 Pagina 82

83
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN

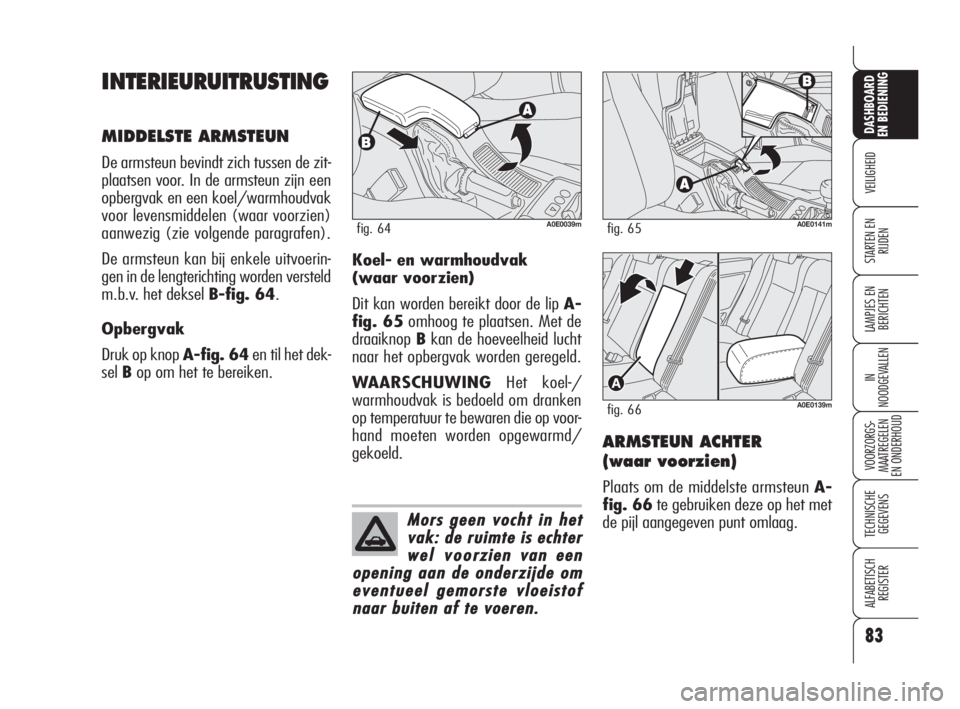

INTERIEURUITRUSTING
MIDDELSTE ARMSTEUN
De armsteun bevindt zich tussen de zit-
plaatsen voor. In de armsteun zijn een
opbergvak en een koel/warmhoudvak
voor levensmiddelen (waar voorzien)
aanwezig (zie volgende paragrafen).
De armsteun kan bij enkele uitvoerin-
gen in de lengterichting worden versteld
m.b.v. het deksel B-fig. 64.
Opbergvak
Druk op knop A-fig. 64en til het dek-
selBop om het te bereiken.
A0E0141mfig. 65
Morsgeenvochtinhet
vak:deruimteisechter
welvoorzienvaneen
openingaandeonderzijdeom
ev ventueelgemorstevloe
istof
naarbuitenaftevoeren.
ARMSTEUN ACHTER
(waar voorzien)
Plaats om de middelste armsteun A-
fig. 66te gebruiken deze op het met
de pijl aangegeven punt omlaag.
A0E0139mfig. 66
A0E0039mfig. 64
Koel- en warmhoudvak
(waar voorzien)
Dit kan worden bereikt door de lip A-
fig. 65omhoog te plaatsen. Met de
draaiknopBkan de hoeveelheid lucht
naar het opbergvak worden geregeld.
WAARSCHUWINGHet koel-/
warmhoudvak is bedoeld om dranken
op temperatuur te bewaren die op voor-
hand moeten worden opgewarmd/
gekoeld.
083-128 Alfa 159 NL 20-10-2008 14:13 Pagina 83

84
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN

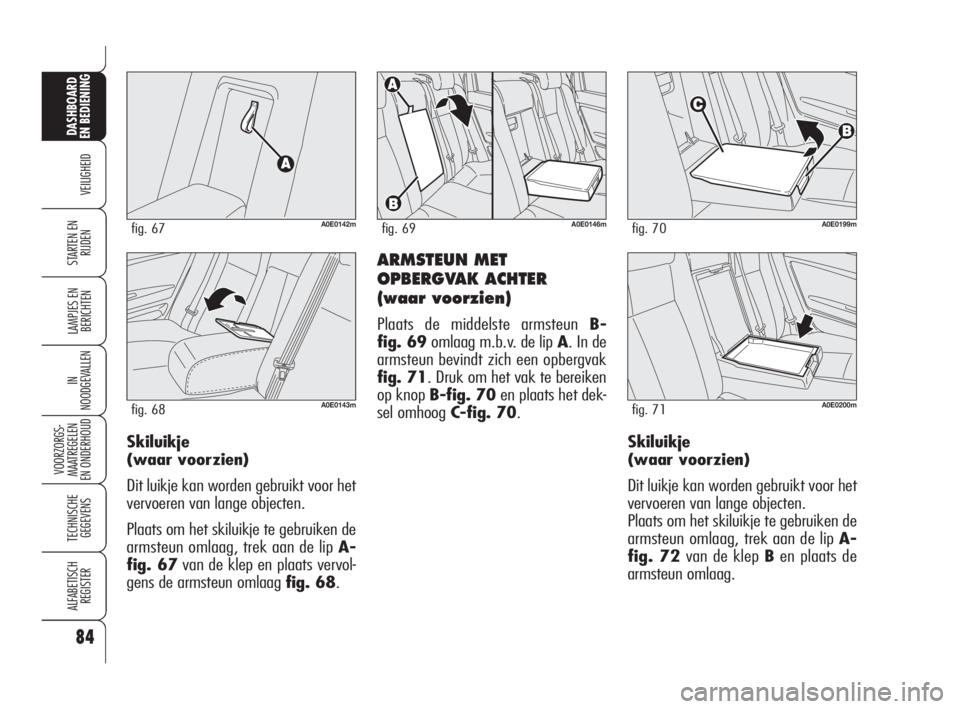

RIJDENARMSTEUN MET
OPBERGVAK ACHTER
(waar voorzien)
Plaats de middelste armsteun B-
fig. 69omlaag m.b.v. de lip A. In de
armsteun bevindt zich een opbergvak
fig. 71. Druk om het vak te bereiken
op knop B-fig. 70en plaats het dek-
sel omhoog C-fig. 70.
A0E0146mfig. 69
A0E0200mfig. 71
A0E0199mfig. 70
Skiluikje
(waar voorzien)
Dit luikje kan worden gebruikt voor het
vervoeren van lange objecten.
Plaats om het skiluikje te gebruiken de
armsteun omlaag, trek aan de lip A-
fig. 72van de klep Ben plaats de
armsteun omlaag. Skiluikje
(waar voorzien)
Dit luikje kan worden gebruikt voor het
vervoeren van lange objecten.
Plaats om het skiluikje te gebruiken de
armsteun omlaag, trek aan de lip A-
fig. 67van de klep en plaats vervol-
gens de armsteun omlaag fig. 68.
A0E0142mfig. 67
A0E0143mfig. 68
083-128 Alfa 159 NL 20-10-2008 14:13 Pagina 84

85
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN

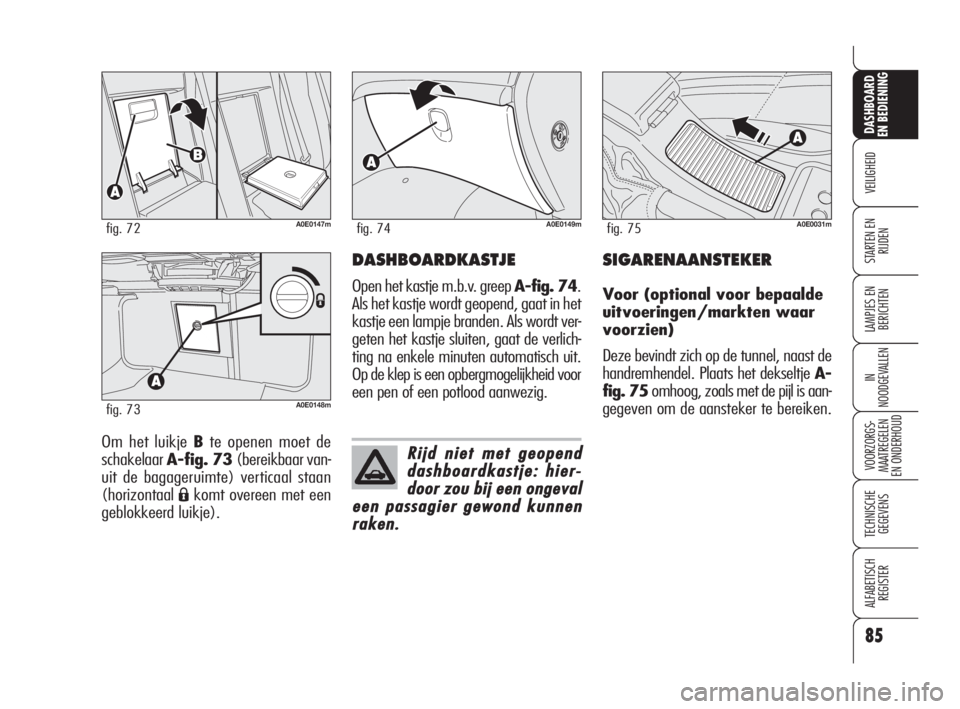

Om het luikje Bte openen moet de
schakelaarA-fig. 73(bereikbaar van-
uit de bagageruimte) verticaal staan
(horizontaal
Ákomt overeen met een
geblokkeerd luikje).
A0E0148mfig. 73
A0E0147mfig. 72
DASHBOARDKASTJE
Open het kastje m.b.v. greep A-fig. 74.
Als het kastje wordt geopend, gaat in het
kastje een lampje branden. Als wordt ver-
geten het kastje sluiten, gaat de verlich-
ting na enkele minuten automatisch uit.
Op de klep is een opbergmogelijkheid voor
een pen of een potlood aanwezig.
A0E0149mfig. 74
Rijdnietmetgeopend
dashboardkastje:hier-
doorzoubijeenongeval
eenpassagiergewondkunnen
ra aken.
SIGARENAANSTEKER
Voor (optional voor bepaalde
uitvoeringen/markten waar
voorzien)
Deze bevindt zich op de tunnel, naast de
handremhendel. Plaats het dekseltje A-
fig. 75omhoog, zoals met de pijl is aan-
gegeven om de aansteker te bereiken.
A0E0031mfig. 75
083-128 Alfa 159 NL 20-10-2008 14:13 Pagina 85

86
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN

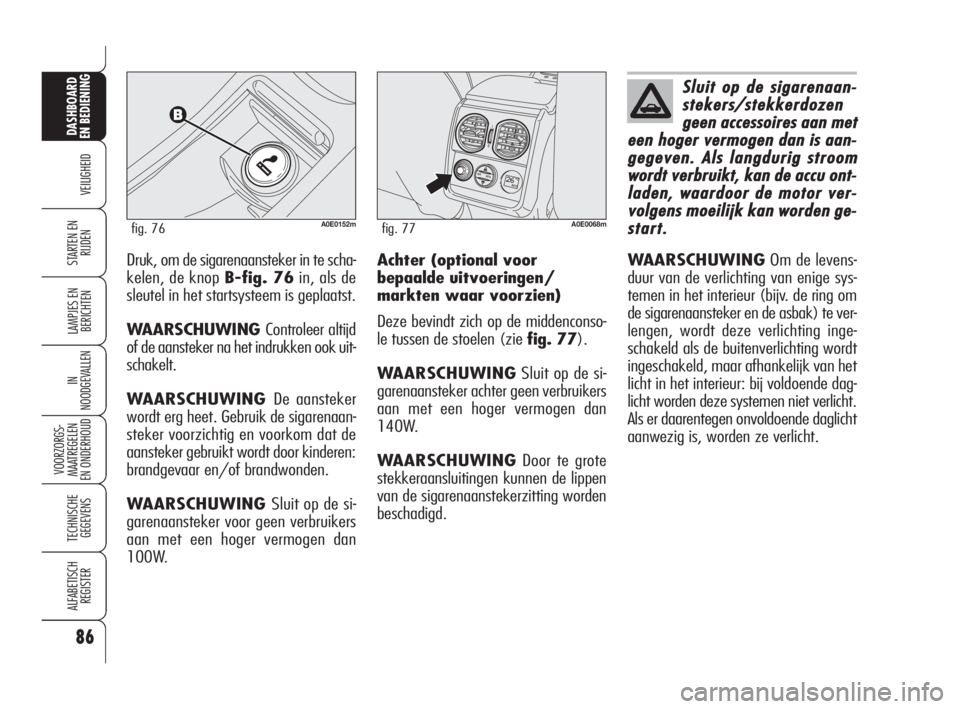

RIJDENDruk, om de sigarenaansteker in te scha-
kelen, de knop B-fig. 76in, als de
sleutel in het startsysteem is geplaatst.
WAARSCHUWING Controleer altijd
of de aansteker na het indrukken ook uit-
schakelt.
WAARSCHUWING De aansteker
wordt erg heet. Gebruik de sigarenaan-
steker voorzichtig en voorkom dat de
aansteker gebruikt wordt door kinderen:
brandgevaar en/of brandwonden.
WAARSCHUWING Sluit op de si-
garenaansteker voor geen verbruikers
aan met een hoger vermogen dan
100W.
A0E0152mfig. 76
Achter (optional voor
bepaalde uitvoeringen/
markten waar voorzien)
Deze bevindt zich op de middenconso-
le tussen de stoelen (zie fig. 77).
WAARSCHUWINGSluit op de si-
garenaansteker achter geen verbruikers
aan met een hoger vermogen dan
140W.
WAARSCHUWINGDoor te grote
stekkeraansluitingen kunnen de lippen
van de sigarenaanstekerzitting worden
beschadigd.
Sluitopdesigarenaan-
stekers/stekkerdozen
geenaccessoiresaanmet
eenhogervermogendanisaan- -
gegeven.Alslan
gdurigstroom
wordtverbruikt,kandeaccuont-
laden,waardoordemotorver-
volge ensmoeilijkkanwordenge-
start.OF
F
O
I
A
UTOA
U
T
O
A0E0068mfig. 77
WAARSCHUWINGOm de levens-
duur van de verlichting van enige sys-
temen in het interieur (bijv. de ring om
de sigarenaansteker en de asbak) te ver-
lengen, wordt deze verlichting inge-
schakeld als de buitenverlichting wordt
ingeschakeld, maar afhankelijk van het
licht in het interieur: bij voldoende dag-
licht worden deze systemen niet verlicht.
Als er daarentegen onvoldoende daglicht
aanwezig is, worden ze verlicht.
083-128 Alfa 159 NL 20-10-2008 14:13 Pagina 86

87
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN

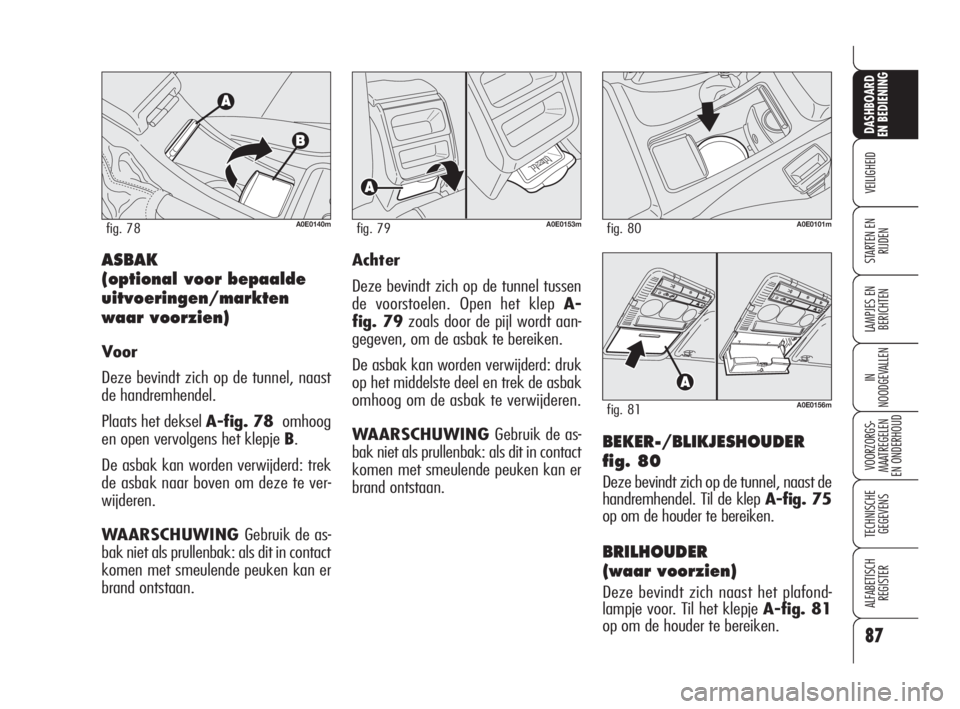

BEKER-/BLIKJESHOUDER
fig. 80
Deze bevindt zich op de tunnel, naast de
handremhendel. Til de klep A-fig. 75
op om de houder te bereiken.
BRILHOUDER
(waar voorzien)
Deze bevindt zich naast het plafond-
lampje voor. Til het klepje A-fig. 81
op om de houder te bereiken.
ASBAK
(optional voor bepaalde
uitvoeringen/markten
waar voorzien)
Voor
Deze bevindt zich op de tunnel, naast
de handremhendel.
Plaats het deksel A-fig. 78 omhoog
en open vervolgens het klepje B.
De asbak kan worden verwijderd: trek
de asbak naar boven om deze te ver-
wijderen.
WAARSCHUWING Gebruik de as-
bak niet als prullenbak: als dit in contact
komen met smeulende peuken kan er
brand ontstaan.
A0E0153mfig. 79A0E0101mfig. 80
A0E0156mfig. 81
A0E0140mfig. 78
Achter
Deze bevindt zich op de tunnel tussen
de voorstoelen. Open het klep A-
fig. 79zoals door de pijl wordt aan-
gegeven, om de asbak te bereiken.
De asbak kan worden verwijderd: druk
op het middelste deel en trek de asbak
omhoog om de asbak te verwijderen.
WAARSCHUWING Gebruik de as-
bak niet als prullenbak: als dit in contact
komen met smeulende peuken kan er
brand ontstaan.
083-128 Alfa 159 NL 20-10-2008 14:13 Pagina 87

88
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDENOPBERGRUIMTES

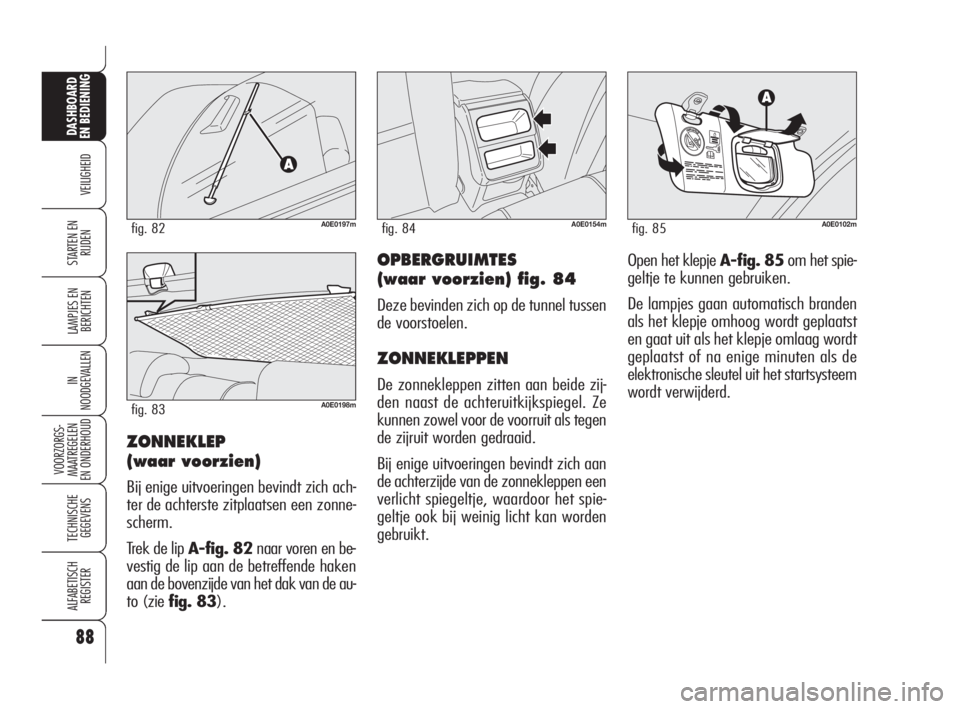

(waar voorzien) fig. 84
Deze bevinden zich op de tunnel tussen
de voorstoelen.
ZONNEKLEPPEN
De zonnekleppen zitten aan beide zij-
den naast de achteruitkijkspiegel. Ze
kunnen zowel voor de voorruit als tegen
de zijruit worden gedraaid.
Bij enige uitvoeringen bevindt zich aan
de achterzijde van de zonnekleppen een
verlicht spiegeltje, waardoor het spie-
geltje ook bij weinig licht kan worden
gebruikt.
A0E0154mfig. 84A0E0102mfig. 85
Open het klepje A-fig. 85om het spie-
geltje te kunnen gebruiken.
De lampjes gaan automatisch branden
als het klepje omhoog wordt geplaatst
en gaat uit als het klepje omlaag wordt
geplaatst of na enige minuten als de
elektronische sleutel uit het startsysteem
wordt verwijderd.
ZONNEKLEP
(waar voorzien)
Bij enige uitvoeringen bevindt zich ach-
ter de achterste zitplaatsen een zonne-
scherm.
Trek de lip A-fig. 82naar voren en be-
vestig de lip aan de betreffende haken
aan de bovenzijde van het dak van de au-
to (zie fig. 83).
A0E0197mfig. 82
A0E0198mfig. 83
083-128 Alfa 159 NL 20-10-2008 14:13 Pagina 88

PROGRAMMEREN
WAARSCHUWINGControleer of tij-
dens het programmeren van het sys-
teem zich geen personen nabij de ga-
ragedeur of het toegangshek bevinden:
door de beweging zouden verwondin-
gen kunnen ontstaan.
WAARSCHUWINGTrek de hand-
rem aan, plaats de sleutel in het start-
systeem en start de motor niet.Ga als volgt te werk:
1) druk de buitenste knoppen (AenC)
in en houd deze ingedrukt: na ongeveer
20 seconden begint de led Dte knip-
peren; laat op dat moment de knoppen
los;
OPMERKINGDit dient om de door
de fabrikant geprogrammeerde stan-
daard codes te wissen. Herhaal dit niet
bij het hierop volgende programmeren
van de knoppen.
2) druk de gewenste HomeLink knop
AofBofCin en houd deze ingedrukt.
Laat de knop niet los, totdat handeling
4is uitgevoerd;
3) als led Dvan het HomeLink lang-
zaam begint te knipperen (na ongeveer
20 seconden), houd dan de afstands-
bediening zo dicht mogelijk in de buurt
van het HomeLink (houd daarbij de
knop ingedrukt, waaronder de functie
moet worden opgeslagen).
HOMELINK
(waar voorzien)
BESCHRIJVING
HomeLink is een in de auto gemonteerd
systeem, waarmee maximaal drie ver-
schillende systemen kunnen worden be-
diend voor het openen van de garage-
deur of toegangshek of het in-/uit-
schakelen verlichting en het in-/uit-
schakelen alarmsysteem in huis of kan-
toor.
89
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
A0E0311mfig. 86
083-128 Alfa 159 NL 20-10-2008 14:13 Pagina 89
