Alfa Romeo 159 2008 Instructieboek (in Dutch)

houd zeer binnenkort moet worden uit-
gevoerd, verschijnt als de elektronische
sleutel in het startsysteem wordt ge-
plaatst, op het display “Service” ge-
volgd door het resterende aantal kilo-
meters/mijlen. Wendt u tot het Alfa Ro-
meo Servicenetwerk waar men niet al-
leen het onderhoud zal uitvoeren dat
voorgeschreven wordt door het “Ge-
programmeerd onderhoud”, maar waar
de weergave ook zal worden gereset.
Zoemer niet omgelegde
veiligheidsgordel opnieuw
inschakelen
(Seat Belt Reminder)
(Beep gordel)
(waar voorzien)
Deze functie wordt alleen op het display
weergegeven als deze hiervoor is uit-
geschakeld door het Alfa Romeo Servi-
cenetwerk.
Menu afsluiten
Als deze optie wordt gekozen, wordt te-
ruggekeerd naar het standaard scherm.VERLICHTING
TOERENTELLER/INSTRUMEN
TEN (NIGHT PANEL)
Met deze functie kan de verlichting van
de toerenteller en de instrumenten wor-
den in-/uitgeschakeld (ON/OFF). De
functie kan worden ingeschakeld (alleen
als de elektronische sleutel in het start-
systeem is geplaatst, de buitenverlichting
brandt en de sensor in de snelheidsme-
ter weinig buitenlicht meet) door knop
–lang in te drukken. Als de functie is in-
geschakeld wordt op het display een waar-
schuwing weergegeven. Na inschakeling
kan de functie NIGHT PANELop de
volgende manier worden uitgeschakeld:
❒door de knop +lang in te drukken
(ook bij uitgeschakelde buitenver-
lichting);
❒verwijder de elektronische sleutel uit
het startsysteem.
Als de functie is ingeschakeld wordt op het
display een waarschuwing weergegeven.
De berichten blijven gedurende enige se-
conden zichtbaar en verdwijnen vervol-
gens. Druk om de weergave voortijdig te

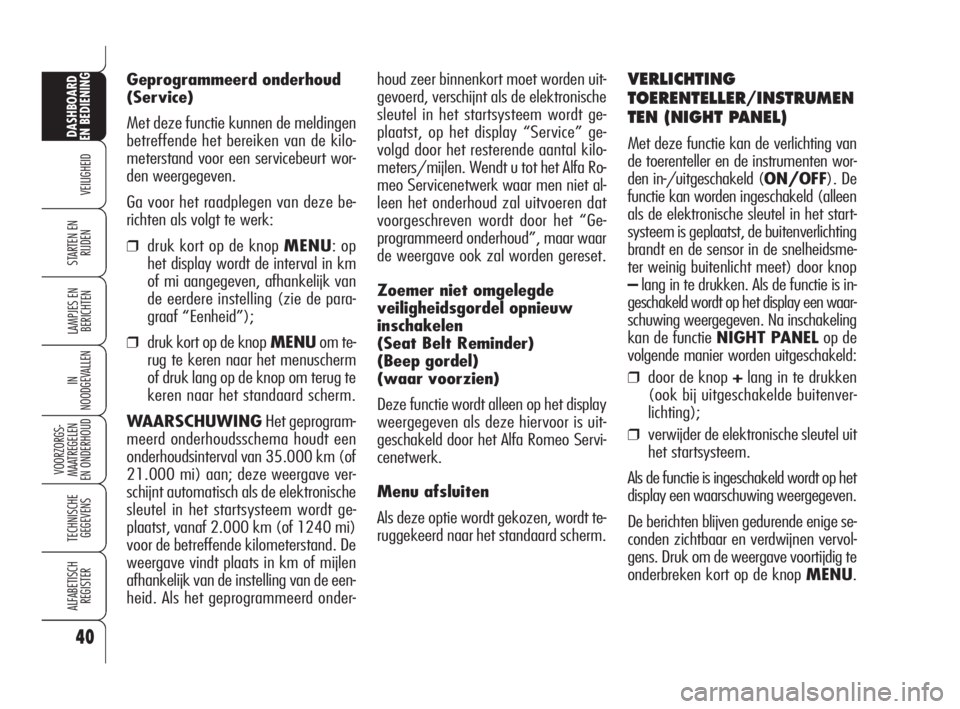

onderbreken kort op de knop MENU. Geprogrammeerd onderhoud
(Service)
Met deze functie kunnen de meldingen
betreffende het bereiken van de kilo-
meterstand voor een servicebeurt wor-
den weergegeven.
Ga voor het raadplegen van deze be-
richten als volgt te werk:
❒druk kort op de knop MENU: op
het display wordt de interval in km
of mi aangegeven, afhankelijk van
de eerdere instelling (zie de para-
graaf “Eenheid”);
❒druk kort op de knopMENUom te-
rug te keren naar het menuscherm
of druk lang op de knop om terug te
keren naar het standaard scherm.
WAARSCHUWINGHet geprogram-
meerd onderhoudsschema houdt een
onderhoudsinterval van 35.000 km (of
21.000 mi) aan; deze weergave ver-
schijnt automatisch als de elektronische
sleutel in het startsysteem wordt ge-
plaatst, vanaf 2.000 km (of 1240 mi)
voor de betreffende kilometerstand. De
weergave vindt plaats in km of mijlen
afhankelijk van de instelling van de een-
heid. Als het geprogrammeerd onder-
40
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
001-045 Alfa 159 NL 21-10-2008 9:56 Pagina 40

41
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
Reset TRIP B
Einde deel rit
Begin nieuw deel ritEnde deel rit
Begin nieuw deel rit
Reset TRIP B
Einde deel rit
Begin nieuw deel rit Reset TRIP A
Einde complete rit
Begin nieuwe ritReset TRIP A
Einde complete rit
Begin nieuwe rit
Einde deel rit
Begin nieuw deel rit Reset TRIP B
Reset TRIP B TRIP B
TRIP B
TRIP B TRIP A
˙
˙
˙
˙˙
˙
˙ ˙
fig. 27
TRIPCOMPUTER
Algemeen
De “Tripcomputer” kan op het display als de elektronische sleutel in het startsysteem is geplaatst, de gegevens weergeven
betreffende het gebruik van de auto. Deze functie bestaat uit “Trip A”, waarmee de gehele rit van de auto kan worden ge-
controleerd, en “Trip B”, waarmee een deel van de rit kan worden gecontroleerd; deze laatste functie “valt binnen” (zoals
infig. 27is aangegeven) de complete rit.
Beide functies kunnen op nul gezet worden (reset – begin van een nieuwe reis/periode).
001-045 Alfa 159 NL 21-10-2008 9:56 Pagina 41

42
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
Weergegeven gegevens
Gemiddeld verbruik
Geeft het gemiddelde verbruik vanaf het
begin van de rit aan.
Huidig verbruik
Geeft doorlopend de wijziging in het
brandstofverbruik aan. Als de auto lang
stil staat met draaiende motor wordt op
het display “- - - -” weergegeven.
Gemiddelde snelheid
Geeft de gemiddelde snelheid weer, af-
hankelijk van de tijd die verstreken is
vanaf het begin van de rit.
Reisduur
Tijd die vanaf het begin van de nieuwe
rit verstreken is (reisduur).
Actieradius
Geeft de waarschijnlijke afstand aan die
nog met de brandstof in de tank afge-
legd kan worden; hierbij wordt er van
uit gegaan dat de rit wordt voortgezet
met dezelfde rijstijl.Op het display wordt “- - - -” weerge-
geven als de volgende situatie wordt ge-
signaleerd:
❒actieradius lager dan 50 km (of 30
mijl);
❒als de auto lang stilstaat met draai-
ende motor.
WAARSCHUWINGDe wijziging van
de waarde van de actieradius kan door
verschillende factoren beïnvloed worden:
de rijstijl (zie paragraaf “rijstijl” in het
hoofdstuk “Starten en rijden”), het ty-
pe traject (snelweg, stadsverkeer, berg-
wegen enz.), en de gebruiksomstan-
digheden van de auto (volbeladen, ban-
denspanning enz.). Bij het program-
meren van een reis moet dan ook re-
kening gehouden worden met deze om-
standigheden.
Afgelegde afstand
Geeft de afstand aan die is afgelegd van-
af het begin van de rit.
Telkens als de accu opnieuw wordt aan-
gesloten en aan het begin van een nieu-
we rit (reset) wordt op het display de
waarde “0,0” weergeven. Met “Trip A” kunnen de volgende ge-
gevens worden weergegeven:
❒Gemiddeld verbruik
❒Huidig verbruik
❒Gemiddelde snelheid
❒Reisduur
❒Actieradius
❒Afgelegde afstand
Met “Trip B” kan de volgende informa-
tie worden gegeven:
❒Afgelegde afstand B
❒Gemiddeld verbruik B
❒Gemiddelde snelheid B
❒Reisduur B.
001-045 Alfa 159 NL 21-10-2008 9:56 Pagina 42

43
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDENMet de knop TRIPkunnen bovendien
de functies “Trip A” en “Trip B” op nul
worden gezet om een nieuwe rit te be-
ginnen.
❒kort indrukken: voor weergave
van de verschillende gegevens;
❒lang indrukken: voor het op nul
zetten (reset) en het beginnen van
een nieuwe rit.
Druk voor het weergeven van het vol-
gende gegeven van de Tripcomputer kort
op de knoppen
-en.
Nieuwe rit
Begint als is gereset:
❒“handmatig” door de bestuurder,
door de betreffende knop TRIPlang
in te drukken;
❒“automatisch” als de “afgelegde af-
stand” 9999,9 km (of mijl) of als
de “reisduur” 99.59 (99 uur en 59
minuten) bereikt of telkens als de
accu is losgenomen en vervolgens
weer wordt aangesloten.
KNOP TRIP
Met de knop TRIP fig. 28op de rech-
ter hendel kunnen, als de elektronische
sleutel in het startsysteem is geplaatst,
de functies “Trip A” en “Trip B” worden
ingeschakeld. Met de knoppen naast de
hendel kan tussen de gegevens van el-
ke functie worden gewisseld.
A0E0076mfig. 28
WAARSCHUWINGAls “Trip A” op
nul wordt gezet, wordt tegelijkertijd
“Trip B” op nul gezet, maar als “Trip B”
op nul wordt gezet is dat alleen van in-
vloed op deze functie.
Op elk scherm van de Tripcomputer wor-
den tegelijkertijd twee Trip-gegevens van
dat moment weergegeven (Trip A of Trip
B); de gegevens worden aan de bo-
venzijde van het display en de andere
aan de onderzijde van het display weer-
gegeven (zie fig. 29).
In hetzelfde scherm worden aan de bo-
ven- en onderzijde niet tegelijkertijd het-
zelfde gegeven weergegeven.
A0E0052mfig. 29
001-045 Alfa 159 NL 21-10-2008 9:56 Pagina 43

Reset Trip B
Bij de gegevens van Trip B kan in het
“Setup”-menu worden gekozen voor de
manier (handmatig of automatisch)
waarop de reset plaatsvindt (zie de pa-
ragraaf “Setup-menu” op de voorgaan-
de pagina’s).
❒handmatige reset: druk de knop
TRIPin en houd de knop geduren-
de meer dan 2 seconden ingedrukt.
❒automatische reset: vindt telkens
plaats als de elektronisch sleutel in
het startsysteem wordt geplaatst.
Als Trip B wordt gereset, wordt op het
display een waarschuwing weergege-
ven.
WAARSCHUWINGAls Trip B wordt
gereset, worden de gegevens “Actier-
adius”en “Huidig verbruik” niet gereset.
44
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
De twee gegevens van de Tripcompu-
ter kunnen worden gekozen door de
knopTRIPkort in te drukken; met de
knop
-kan het gegeven aan de bo-
venzijde van het display worden gewis-
seld en met knop
.kan het gegeven
aan de onderzijde van het display wor-
den gewisseld.
Druk kort op de knop TRIPom van de
informatie van Trip A naar Trip B of om-
gekeerd over te schakelen.Procedure voor het begin van
een rit (reset)
Trip A en Trip B worden onafhankelijk
van elkaar op nul gezet.Reset Trip A
Als de elektronische sleutel in het start-
systeem is geplaatst, kan “Trip A” op
nul worden gezet door knop TRIPin
te drukken en gedurende meer dan 2
seconden ingedrukt te houden.
WAARSCHUWINGDe reset vindt al-
leen in de volgende gevallen automa-
tisch plaats:
❒als de “afgelegde afstand” de waar-
de 9.999,9 km bereikt of de “reis-
tijd” de waarde 99.59 (99 uur en
59 minuten) bereikt;
❒na iedere keer dat de accu losge-
koppeld is geweest.
Als Trip A wordt gereset, wordt op het
display een waarschuwing weergege-
ven.
WAARSCHUWINGAls Trip A wordt
gereset, worden de gegevens “Actier-
adius”en “Huidig verbruik” niet gereset.
001-045 Alfa 159 NL 21-10-2008 9:56 Pagina 44

Bij uitvoeringen met TPMS (banden-
spanningscontrolesysteem) (zie para-
graaf “TPMS”in dit hoofdstuk), ver-
schijnt na weergave van de Trip A en Trip
B informatie een scherm waarop de sta-
tus van de bandenspanning wordt aan-
gegeven (zie fig. 30).
OPMERKINGAls het instrumenten-
paneel wordt ingeschakeld en geduren-
de korte tijd kunnen, als de weergave
wordt opgeroepen door de knop TRIP in
te drukken, in plaats van “OK/NO”
streepjes worden weergegeven. Dit is
normaal, omdat het systeem de ban-
denspanning controleert.
45
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
A0E0053mfig. 30
ZITPLAATSEN
HANDMATIG VERSTELBARE
ZITPLAATSEN VOOR fig. 31
Alleafstellingenmogen
uitsluitendbijeenstil-
staandeautowordenuitge-
voerd.
OPGELET
Debekledingvanuw
autoisgeschiktvoor
langduriggebruikonder
normalegebruiksomstandighe-
den.Hetisbeslistnoo
dzakelijk
datovermatigeen/oflangduri-
gewrijvingdoormetalenges-
pen,bevest tigingen,klittenband
endergelij
kewordtvoorkomen;
alsdebekledingplaatselijkon-
derhogedruks staat,kunnen
enigedradendoorslijten,waar-
door
destofbeschadigdraakt.
A0E0020mfig. 31
Afstelling in lengterichting
Trek de hendel A(aan de binnenzijde
van de stoel) omhoog en schuif de stoel
naar voren of naar achteren: als u rijdt,
moeten de armen licht gebogen zijn en
de handen op de rand van het stuur rus-
ten.
001-045 Alfa 159 NL 21-10-2008 9:56 Pagina 45

46
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
Hoogteverstelling
Beweeg hefboom Bomhoog of omlaag
totdat de gewenste hoogte is bereikt.
WAARSCHUWINGDe verstelling is
alleen mogelijk als u op de bestuur-
dersstoel zit.
Rugleuning verstellen
Draai aan knop Ctot de gewenste stand
is bereikt.
Lendensteun verstellen
(waar voorzien)
Draai aan knop Dtot de gewenste stand
is bereikt.
Controleerofdestoel
goedgeblokkeerdis
doorhemnaarvorenennaar
achterenteschuiven,nadatdde
hendelislosgelat
en.Alsde
stoelnietisgeblokkeerd,kan
destoelplotselingverschui-
ven,waa ardoorudecontrole
overdeautozoukunn
enver-
liezen.
OPGELET
ELEKTRISCH VERSTELBARE
STOELEN VOOR fig. 33
Stoel kantelen
(waar voorzien)
Bedien de hendel E. Als de hendel om-
hoog wordt getrokken, kantelt de stoel
een stand naar achteren. Als deze naar
beneden wordt geplaatst, kantelt de
stoel naar voren.
Stoelverwarming
(waar voorzien)
Draai, als de elektronische sleutel in het
startsysteem is geplaatst, de draaiknop
A-fig. 32 om de functie in of uit te
schakelen. De verwarming kan op 3 ni-
veaus worden ingesteld (0= stoelver-
warming uitgeschakeld).
A0E0024mfig. 32
Versteldestoelalleen
alsdeautostilstaat.
OPGELET
A0E0189mfig. 33
046-082 Alfa 159 NL 21-10-2008 14:38 Pagina 46

47
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
De bedieningsorganen voor
het verstellen van de stoel
zijn:
Multifunctioneel bedieningsorgaan A:
– stoel aan voorzijde in hoogte ver-
stellen;
– stoel aan achterzijde in hoogte ver-
stellen;
– stoel verticaal verstellen;
– stoel in lengterichting verstellen;
B:Rugleuning verstellen;
C:Knoppen voor opslaan stand van de
bestuurdersstoel.
D:Lendensteun verstellen
WAARSCHUWINGDe elektrische
verstelling werkt als de elektronische
sleutel in het startsysteem is geplaatst
en gedurende ongeveer 1 minuut nadat
de sleutel is verwijderd of nadat de
START/STOP-knop is ingedrukt. Bo-
vendien kan de stoel gedurende 3 mi-
nuten worden versteld nadat het portier
is geopend of totdat het portier wordt
gesloten.Opslaan van de stand van de
bestuurdersstoel/buitenspiegels
Met de knoppen Ckunnen drie verschil-
lende standen van de bestuurdersstoel en
de buitenspiegels worden opgeslagen en
worden opgeroepen. Opslaan en oproe-
pen is alleen mogelijk als de elektroni-
sche sleutel is het startsysteem is ge-
plaatst.
Het oproepen van een opgeslagen stand
is ook mogelijk gedurende ongeveer 3
minuten nadat het portier is geopend en
gedurende ongeveer 1 minuut na het
verwijderen van de elektronische sleu-
tel uit het startsysteem.
Stel een stand m.b.v. de bedieningsor-
ganen in en druk, om een stand van de
stoel op te slaan, gedurende enige se-
conden op de knop waaronder u de
stand wilt opslaan.
Druk om een opgeslagen stand op te
roepen kort op de bijbehorende knop.
Als een nieuwe stand moet worden op-
geslagen, wordt automatisch de hier-
voor opgeslagen stand onder dezelfde
knop gewist.
A0E0421mfig. 33/a
SPORTSTOELEN VOOR
(waar voorzien) fig. 33/a
Bij enige uitvoeringen worden sport-
stoelen geleverd, die handmatig of elek-
trisch versteld kunnen worden.
Zie voor het verstellen de voorgaande
paragrafen.
046-082 Alfa 159 NL 21-10-2008 14:38 Pagina 47

48
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
HOOFDSTEUN
VOOR
Deze kunnen in hoogte worden versteld
en worden automatisch in de gewens-
te stand vergrendeld.
Ga voor het in hoogte verstellen als volgt
te werk:
❒omhoog verplaatsen: trek de hoofd-
steun omhoog totdat de steun blok-
keert.
❒omlaag verplaatsen: druk op de
knopAen duw de hoofdsteun om-
laag.
Zonodig kan de hoofdsteun als volgt
worden verwijderd:
❒trek de hoofdsteunen zo ver moge-
lijk omhoog;
❒druk op de knoppenAenB-
fig. 34(naast de twee steunen van
de hoofdsteun) en verwijder de
hoofdsteun door deze omhoog te
trekken.
ACHTER
Voor de achterste zitplaatsen zijn twee
hoofdsteunen beschikbaar.
Bij enige uitvoeringen is een verstelbare
hoofdsteun voor de middelste zitplaats
beschikbaar (zie voor het afstellen de
voorgaande paragraaf).
Zonodig kan de hoofdsteun als volgt
worden verwijderd:
❒trek de hoofdsteunen zo ver moge-
lijk omhoog;
❒druk op de knoppenAenB-
fig. 35(naast de twee steunen van
de hoofdsteun) en verwijder de
hoofdsteun door deze omhoog te
trekken.
A0E0473mfig. 34
Dehoofdsteunenmoe-
tenzoingesteldwor-
dendatzehethoofd,enniet
denek,ondersteunen.Alleeen
indatgevalbieden
zebe-
scherming.Voorhetoptimaal
benuttenvandehoofdsteun
moetderugleunningzozijnin-
gestelddaturechtopzite
ndat
uwhoofdzichzodichtmoge-
lijkbijdehoofdsteunnbevindt.
OPGELET
A0E0479mfig. 35
046-082 Alfa 159 NL 21-10-2008 14:38 Pagina 48

49
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
STUUR
Dit kan zowel axiaal als in lengterichting
worden versteld.
Ontgrendel de hendel A-fig. 36door
deze omlaag te drukken en stel vervol-
gens het stuur in de gewenste stand af.
Blokkeer vervolgens het stuur door de
hendelAomhoog te drukken.
Hetisstrengverboden
naaanschafvandeau-
toingrepenvanongeachtwel-
keaarduittevoeren,diietot
gevolghebbenda
tdestuurin-
richtingofdestuurkolomon-
klaargemaaktworden(bij-
voorbee
eldbijdemontagevan
eendiefstalbeveili
ging);hier-
doorkunnendeprestatiesvan
hetsysteem,degarantieende
veiligheidingevaarworden
gebrachtenvoldoe
tdeauto
nietmeeraandetypegoed-
keeuring.
OPGELET
A0E0136mfig. 36
Dehoofdsteunenmo-
genalleenwordenver-
steldalsdeautostilstaaten
demotorisuitgeschakeld.
.
OPGELET
046-082 Alfa 159 NL 21-10-2008 14:38 Pagina 49
