Alfa Romeo 159 2008 Manual de Uso e Manutenção (in Portuguese)
Manufacturer: ALFA ROMEO, Model Year: 2008, Model line: 159, Model: Alfa Romeo 159 2008Pages: 303, PDF Size: 4.94 MB
Page 271 of 303
269
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
–ciclo extra-urbano: é efectuada
uma condução que simula o uso de cir-
culação extra-urbana do veículo com fre-
quentes acelerações em todas as mar-
chas; a velocidade de percurso varia de
0 a 120 km/h;
–consumo combinado: é determi-
nada com uma ponderação de cerca
37% do ciclo urbano e de cerca 63% do
ciclo extra-urbano.AVISO Tipo de percurso, si-
tuações de tráfego, condições
atmosféricas, estilo de con-
dução, estado geral do veículo,
nível de modelo/equipamen-
tos/acessórios, uso do climati-
zador, carga do veículo, pre-
sença de porta-bagagens no
tecto, outras situações que pe-
nalizam a penetração aerodinâ-
mica ou a resistência ao avanço
levam a valores de consumo di-
versos daqueles detectados.CONSUMO DE
COMBUSTÍVEL
Os valores de consumo de combustível,
indicados na seguinte tabela, são de-
terminates na base de provas homolo-
gativas prescritas pelas especificações
das Directivas Europeias.
Para a detecção do consumo são efec-
tuadas os seguintes procedimentos:
–ciclo urbano: inicia com um arran-
que a frio e é efectuada uma condução
que simula o uso de circulação urbana
do veículo;
Consumos segundo a directiva Urbano Extra-urbano Combinado1999/100/CE (litros x 100 km)
1.810,4 (
) 6,1 () 7,7 ()10,7 () 6,3 () 7,9 ()
1.9 JTS12,2 (
) 6,6 () 8,7 ()12,4 () 6,7 () 8,8 ()
2.2 JTS13,0 (
) 7,3 () 9,4 ()13,2 () 7,3 () 9,5 ()
3.2 JTS 16,9 (
) 8,4 () 11,5 ()17,0 () 8,4 () 11,6 ()
1.9 JTD
M8v7,8 () 4,9 () 5,9 ()7,9 () 4,9 () 6,0 ()
1.9 JTD
M16v8,1 () 4,8 () 6,0 ()8,3 () 4,8 () 6,1 ()
2.4 JTD
M200 CV9,2 () 5,4 () 6,8 ()9,4 () 5,6 () 7,0 ()
2.4 JTD
M210 CV 4x29,2 () 5,4 () 6,8 ()9,4 () 5,6 () 7,0 ()
2.4 JTD
M210 CV 4x410,0 () 6,0 () 7,5 ()10,2 () 6,2 () 7,6 ()
(
) Versões Berlina () Versões Sportwagon
Page 272 of 303
270
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
EMISSÕES DE CO2
Os valores de emissão de CO2, ilustrados nas seguintes tabelas, são referidos ao consumo combinado.
EMISSÕES DE CO2SEGUNDO A DIRECTIVA 1999/100/CE (g/km)
Versões Berlina
Versões Sportwagon
1.8 1.9 JTS 2.2 JTS 3.2 JTS 1.9 JTDM8v 1.9 JTDM16v 2.4 JTDM2.4 JTDM
200 CV210 CV 4X4
2.4 JTD
M
210 CV 4X2
181 205 221 273 157 159 179 197
1.8 1.9 JTS 2.2 JTS 3.2 JTS 1.9 JTD
M8v 1.9 JTDM16v 2.4 JTDM2.4 JTDM
200 CV210 CV 4X4
2.4 JTD
M
210 CV 4X2
187 209 224 275 159 162/160 (*) 185 199
(*) Para versões/mercados onde previsto
Page 273 of 303
271
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
CARACTERÍSTICASTÉCNICAS
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
Sigla de homologação
T939 NTR939
União Europeia e
Nações que aplicam
a directiva
Argentina
Austrália
Brasil
Bulgária
China
❒Dados não disponíveis ao momento da impressão.
N15278
HHHH-AA-FFFFHHHH-AA-FFFF
CMII ID : 2006DJ0352CMII ID : 2006DJ0351

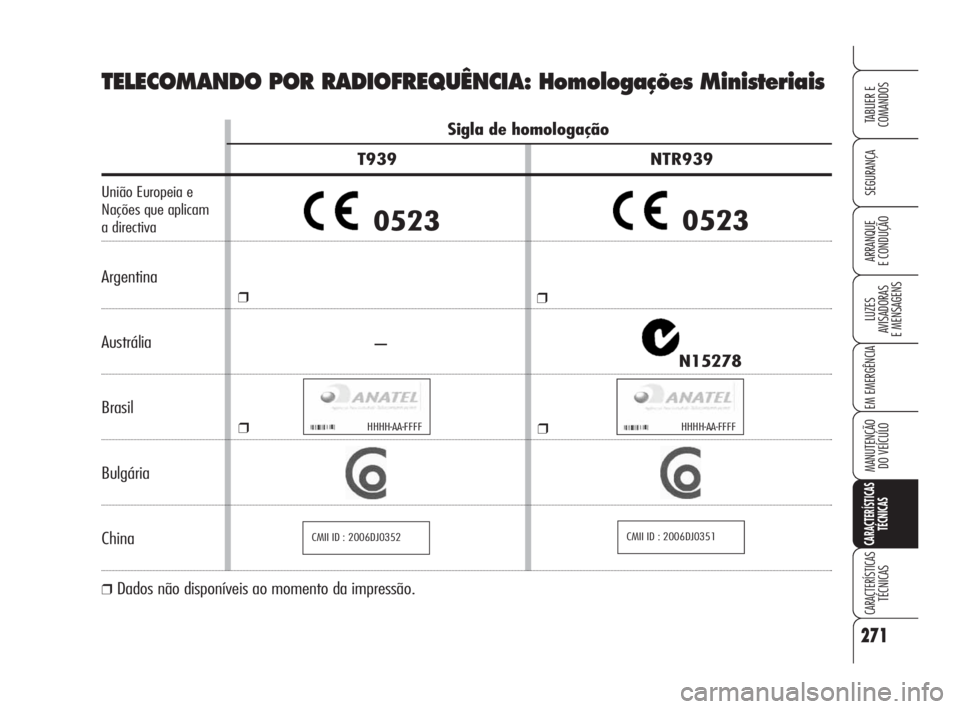

TELECOMANDO POR RADIOFREQUÊNCIA: Homologações Ministeriais
05230523
❒
❒
–
❒
❒
Page 274 of 303
272
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

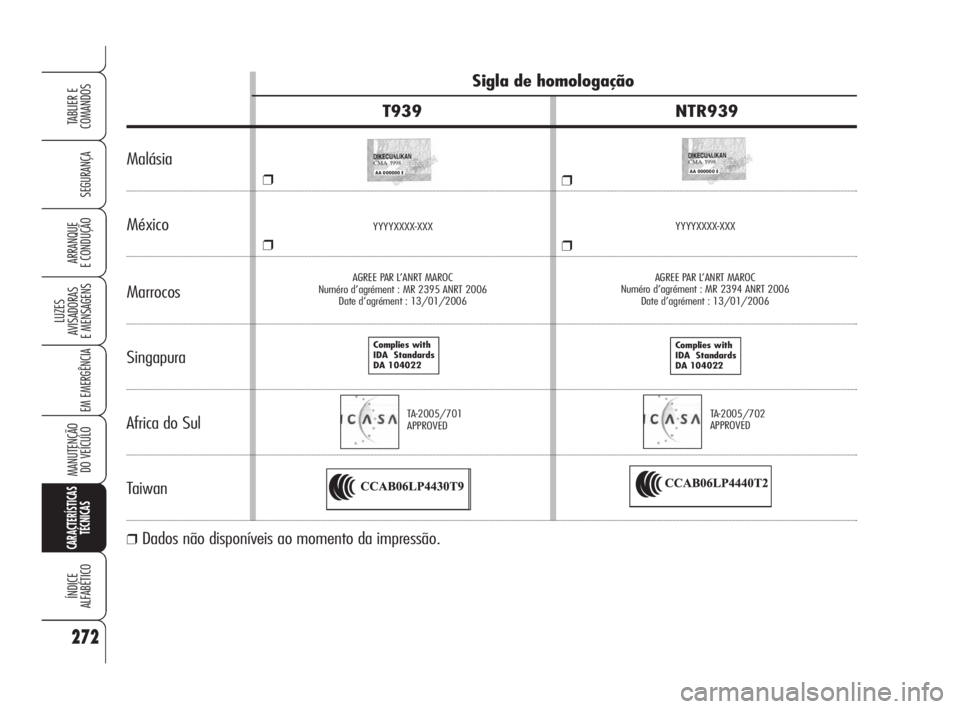

Sigla de homologação
T939 NTR939
Malásia
México
Marrocos
Singapura
Africa do Sul
Taiwan
❒Dados não disponíveis ao momento da impressão.
AGREE PAR L’ANRT MAROC
Numéro d’agrément : MR 2395 ANRT 2006
Date d’agrément : 13/01/2006AGREE PAR L’ANRT MAROC
Numéro d’agrément : MR 2394 ANRT 2006
Date d’agrément : 13/01/2006
Complies with
IDA Standards
DA 104022Complies with
IDA Standards
DA 104022
TA-2005/701
APPROVEDTA-2005/702
APPROVED YYYYXXXX-XXXYYYYXXXX-XXX
AA 000000 EAA 000000 E❒
❒
❒
❒
Page 275 of 303
273
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
CARACTERÍSTICASTÉCNICAS
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
Page 276 of 303
274
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
Page 277 of 303
A A
L L
F F
A A
1 1
5 5
9 9
S S
P P
O O
R R
T T
W W
A A
G G
O O
N N
LIMPA VIDRO-TRASEIRO ..................................... 276
BAGAGEIRA..................................................... 277
PORTA-BAGAGENS/PORTA-ESQUIS ....................... 284
PREDISPOSIÇÃO PARA A MONTAGEM
DA CADEIRINHA “ISOFIX UNIVERSAL” ................. 285
SUBSTITUIÇÃO DA LMPADA EXTERIOR .................. 286
SUBSTITUIÇÃO DA LMPADA INTERIOR .................. 289
SUBSTITUIÇÃO DOS FUSÍVEIS ............................ 291
275
ALFA 159 SPORTWAGON
Page 278 of 303
Não utilize o limpa vi-
dro-traseiro para liberar
o vidro-traseiro de ca-
madas de neve ou gelo que se
acumularam. Nestas condições,
se o limpa vidro-traseiro é sub-
metido a esforço excessivo, in-
tervém o salva-motor, que ini-
be o funcionamento mesmo por
alguns segundos. Se em segui-
da, a funcionalidade não é res-
tabelecida, dirija-se aos Ser-
viços Autorizados Alfa Romeo.

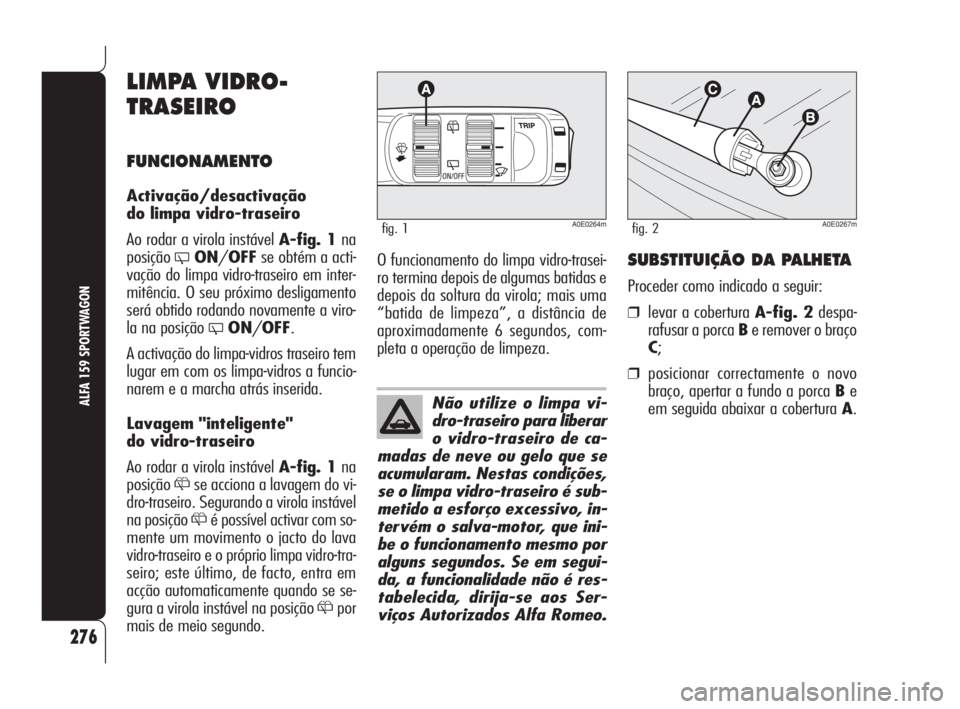

LIMPA VIDRO-
TRASEIRO
FUNCIONAMENTO
Activação/desactivação
do limpa vidro-traseiro
Ao rodar a virola instável A-fig. 1na
posição
'ON/OFFse obtém a acti-
vação do limpa vidro-traseiro em inter-
mitência. O seu próximo desligamento
será obtido rodando novamente a viro-
la na posição
'ON/OFF.
A activação do limpa-vidros traseiro tem
lugar em com os limpa-vidros a funcio-
narem e a marcha atrás inserida.
Lavagem "inteligente"
do vidro-traseiro
Ao rodar a virola instável A-fig. 1na
posição&se acciona a lavagem do vi-
dro-traseiro. Segurando a virola instável
na posição &é possível activar com so-
mente um movimento o jacto do lava
vidro-traseiro e o próprio limpa vidro-tra-
seiro; este último, de facto, entra em
acção automaticamente quando se se-
gura a virola instável na posição &por
mais de meio segundo.
276
ALFA 159 SPORTWAGON
A0E0264mfig. 1A0E0267mfig. 2
O funcionamento do limpa vidro-trasei-
ro termina depois de algumas batidas e
depois da soltura da virola; mais uma
“batida de limpeza”, a distância de
aproximadamente 6 segundos, com-
pleta a operação de limpeza.SUBSTITUIÇÃO DA PALHETA
Proceder como indicado a seguir:
❒levar a cobertura A-fig. 2despa-
rafusar a porca Be remover o braço
C;
❒posicionar correctamente o novo
braço, apertar a fundo a porca Be
em seguida abaixar a cobertura A.
Page 279 of 303
BORRIFADOR
Se, o jacto não sair, verificar primeira-
mente que seja presente o líquido no
tanque do lava pára-brisas/lava vidro-
traseiro (ver o parágrafo “Verificação
dos níveis” no capítulo “Manutenção do
veículo”).
Controlar em seguida que os furos A-
fig. 3presentes no borrifador não se-
jam obturados, e eventualmente libe-
rá-los utilizando um alfinete.
277
ALFA 159 SPORTWAGON
A0E0269mfig. 4
A0E0263mfig. 5
A0E0268mfig. 3

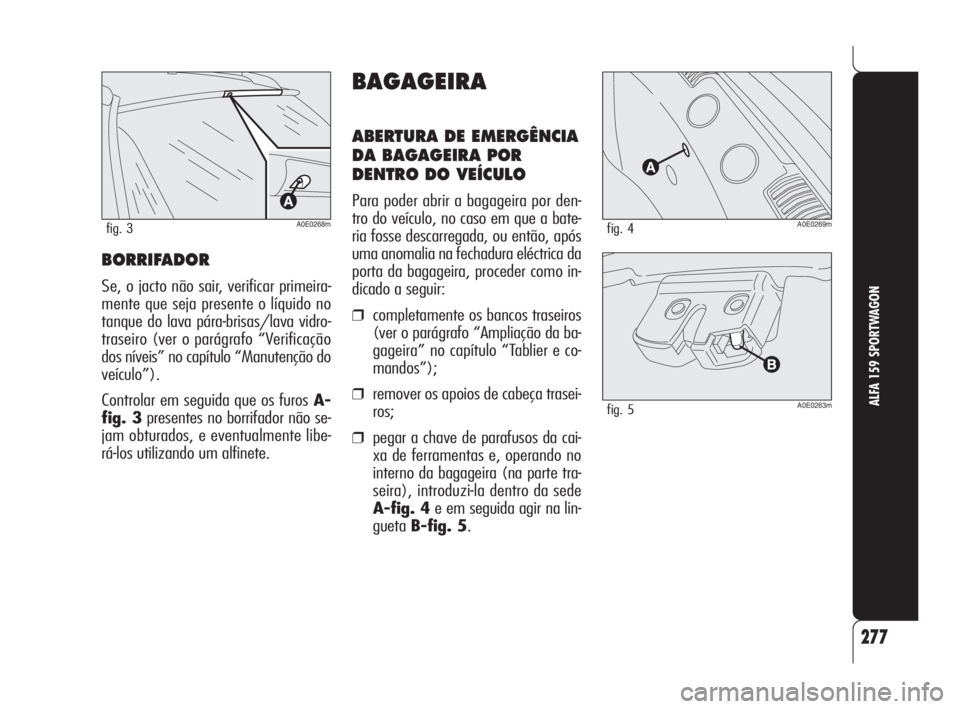

BAGAGEIRA
ABERTURA DE EMERGÊNCIA
DA BAGAGEIRA POR
DENTRO DO VEÍCULO
Para poder abrir a bagageira por den-
tro do veículo, no caso em que a bate-
ria fosse descarregada, ou então, após
uma anomalia na fechadura eléctrica da
porta da bagageira, proceder como in-
dicado a seguir:
❒completamente os bancos traseiros
(ver o parágrafo “Ampliação da ba-
gageira” no capítulo “Tablier e co-
mandos”);
❒remover os apoios de cabeça trasei-
ros;
❒pegar a chave de parafusos da cai-
xa de ferramentas e, operando no
interno da bagageira (na parte tra-
seira), introduzi-la dentro da sede
A-fig. 4e em seguida agir na lin-
guetaB-fig. 5.
Page 280 of 303
VÃOS PORTA-OBJECTOS
fig. 8 - 9
Nas laterais da bagageira se encontram
dois vãos porta-objectos fechados por
uma tampa.
Para abrir a tampa, premir o botão A
e rodá-lo para baixo.
278
ALFA 159 SPORTWAGON
Se, ao viajar em zonas
onde é dificultoso o
abastecimento de combustível,
e se quer transportar gasolina
num tanque de reserva, será
necessário fazê-lo respeitando
as disposições de lei, utilizando
somente um tanque homologa-
do, e fixado adequadamente
nos ganchos de ancoragem da
carga. Contudo, mesmo assim
se aumenta o risco de incêndio
em caso de acidente.
AVISO
Uma bagagem pesada
não ancorada correcta-
mente, em caso de acidente,
pode provocar graves danos
aos passageiros.
AVISO
A0E0273mfig. 8
A0E0272mfig. 9
A0E0270mfig. 6A0E0271mfig. 7

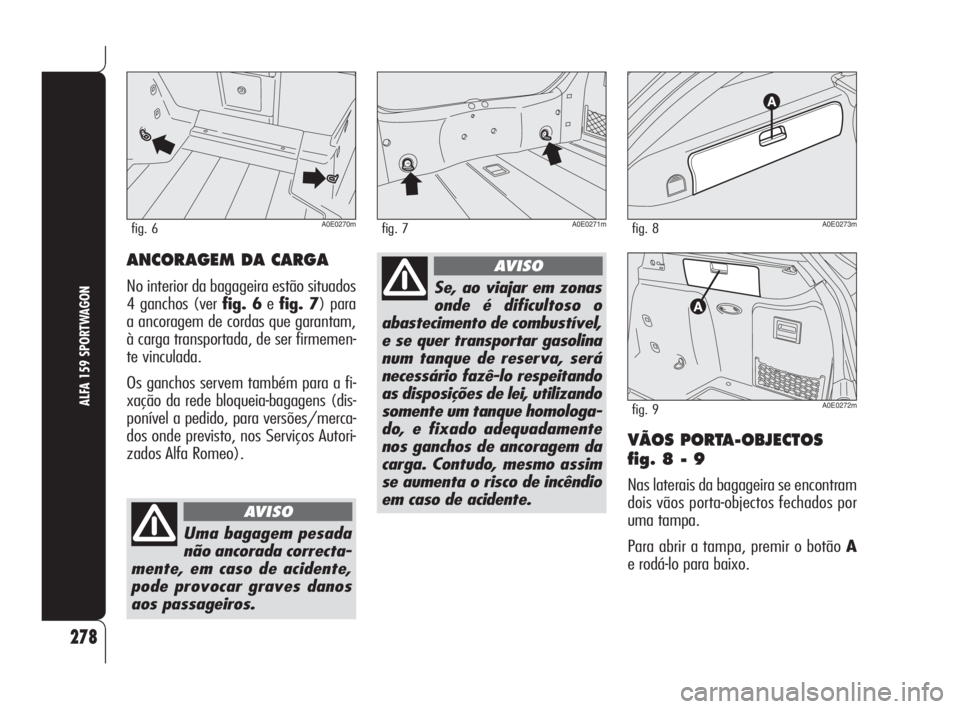

ANCORAGEM DA CARGA
No interior da bagageira estão situados
4 ganchos (ver fig. 6efig. 7) para
a ancoragem de cordas que garantam,
à carga transportada, de ser firmemen-
te vinculada.
Os ganchos servem também para a fi-
xação da rede bloqueia-bagagens (dis-
ponível a pedido, para versões/merca-
dos onde previsto, nos Serviços Autori-
zados Alfa Romeo).
