Page 31 of 331
29
SIKKERHED
KONTROLLAMPER
OG MEDDELELSE
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL

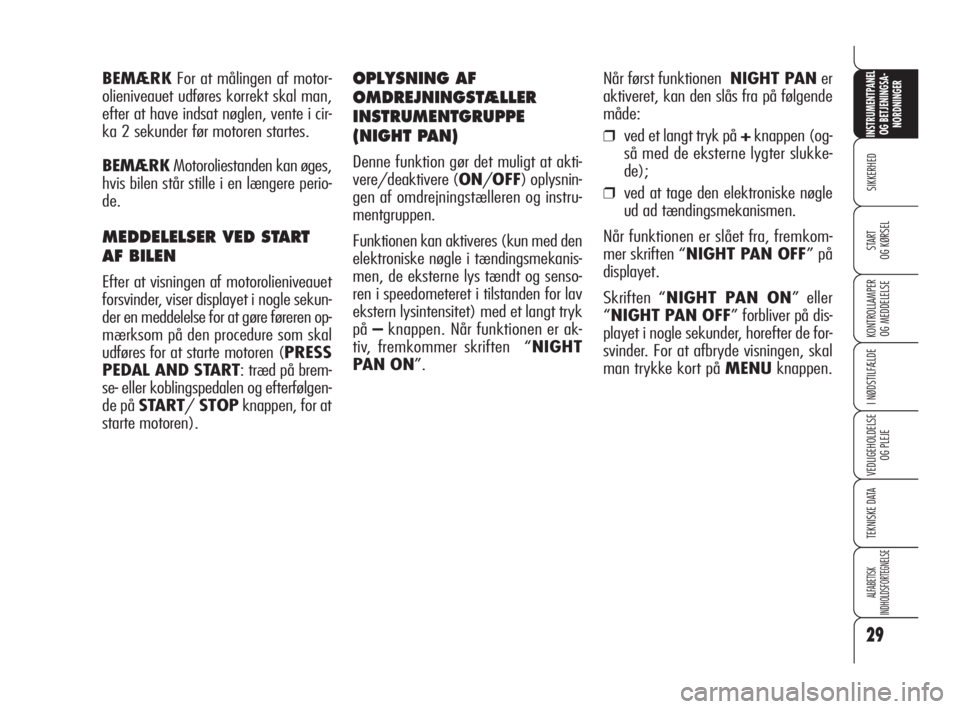

BEMÆRKFor at målingen af motor-
olieniveauet udføres korrekt skal man,
efter at have indsat nøglen, vente i cir-
ka 2 sekunder før motoren startes.
BEMÆRKMotoroliestanden kan øges,
hvis bilen står stille i en længere perio-
de.
MEDDELELSER VED START
AF BILEN
Efter at visningen af motorolieniveauet
forsvinder, viser displayet i nogle sekun-
der en meddelelse for at gøre føreren op-
mærksom på den procedure som skal
udføres for at starte motoren (PRESS
PEDAL AND START: træd på brem-
se- eller koblingspedalen og efterfølgen-
de på START/STOPknappen, for at
starte motoren).Når først funktionenNIGHT PANer
aktiveret, kan den slås fra på følgende
måde:
❒ved et langt tryk på +knappen (og-
så med de eksterne lygter slukke-
de);
❒ved at tage den elektroniske nøgle
ud ad tændingsmekanismen.
Når funktionen er slået fra, fremkom-
mer skriften “NIGHT PAN OFF” på
displayet.
Skriften “NIGHT PAN ON” eller
“NIGHT PAN OFF” forbliver på dis-
playet i nogle sekunder, horefter de for-
svinder. For at afbryde visningen, skal
man trykke kort på MENUknappen.
OPLYSNING AF
OMDREJNINGSTÆLLER
INSTRUMENTGRUPPE
(NIGHT PAN)
Denne funktion gør det muligt at akti-
vere/deaktivere (ON/OFF) oplysnin-
gen af omdrejningstælleren og instru-
mentgruppen.
Funktionen kan aktiveres (kun med den
elektroniske nøgle i tændingsmekanis-
men, de eksterne lys tændt og senso-
ren i speedometeret i tilstanden for lav
ekstern lysintensitet) med et langt tryk
på–knappen. Når funktionen er ak-
tiv, fremkommer skriften “NIGHT
PAN ON”.
001-045 Alfa 159 DK 26-03-2009 14:32 Pagina 29
Page 32 of 331
30
SIKKERHED
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSELDet midterste område på displayet, der
viser datoen, Cvedbliver med dette, ind-
til der aktiveres en funktion, som skal
vises på displayet (fx.”regulering af lys-
intensiteten”) eller andre oplysninger
om bilens tilstand.
Med nøglen trukket ud (ved åbning af
mindst en af fordørene) tænder dis-
playet og viser i nogle sekunder klok-
keslæt og angivelse af kørte kilometer
(eller mil) samt temperaturen udenfor.
INFORMATIONER OM
BILENS STATUS
(ved begivenhed)
❒Planlagt vedligeholdelse udløbet
❒Informationer Trip computer;
❒Indstilling af oplysningen af reostat-
betjeningsknapperne
❒Visning af motoroliestand;
BEMÆRKNår en af fordørene åbnes,
viser displayet i nogle sekunder klok-
keslættet, det kørte antal kilomter og
temperaturen udenfor.

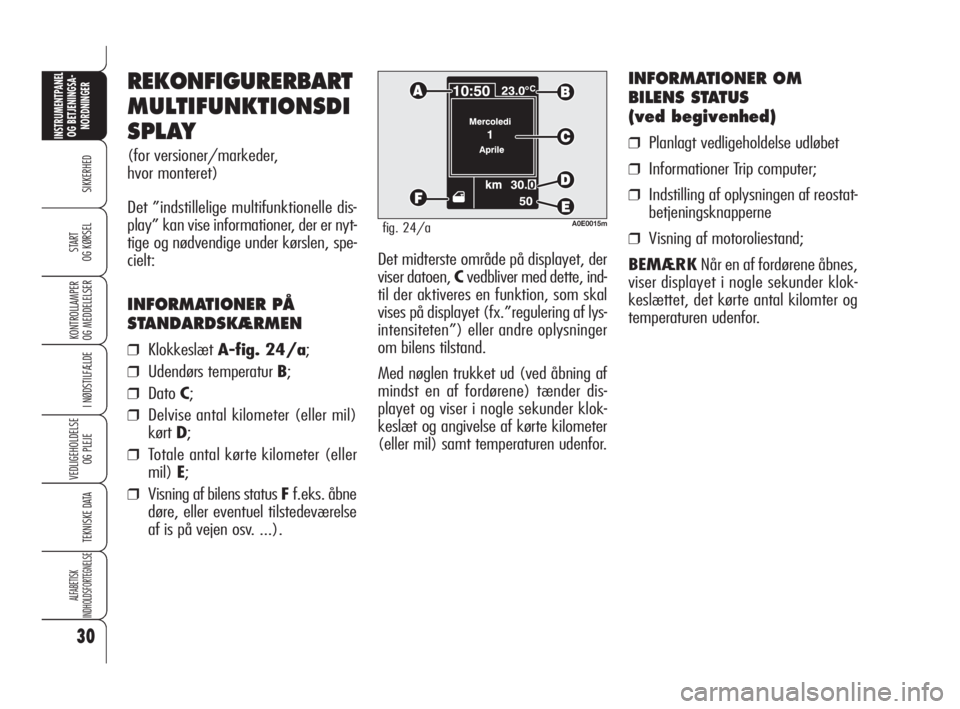

REKONFIGURERBART
MULTIFUNKTIONSDI
SPLAY
(for versioner/markeder,
hvor monteret)
Det ”indstillelige multifunktionelle dis-
play” kan vise informationer, der er nyt-
tige og nødvendige under kørslen, spe-
cielt:
INFORMATIONER PÅ
STANDARDSKÆRMEN
❒KlokkeslætA-fig. 24/a;
❒Udendørs temperatur B;
❒DatoC;
❒Delvise antal kilometer (eller mil)
kørt D;
❒Totale antal kørte kilometer (eller
mil)E;
❒Visning af bilens status Ff.eks. åbne
døre, eller eventuel tilstedeværelse
af is på vejen osv. ...).
A0E0015mfig. 24/a
001-045 Alfa 159 DK 26-03-2009 14:32 Pagina 30
Page 33 of 331
31
SIKKERHED
KONTROLLAMPER
OG MEDDELELSE
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL

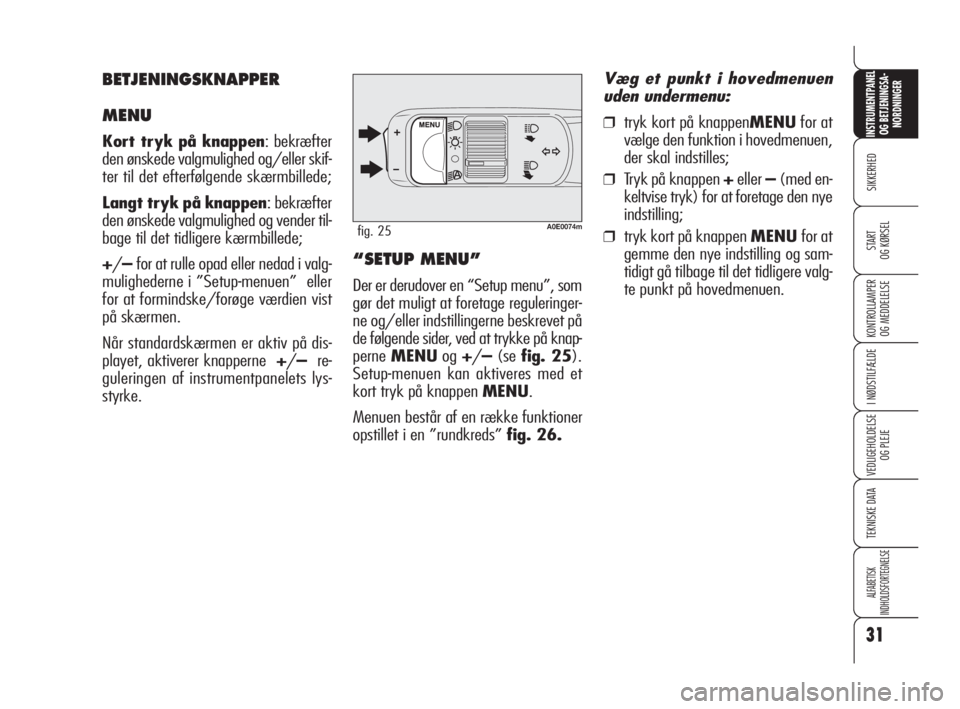

A0E0074mfig. 25
“SETUP MENU”
Der er derudover en “Setup menu”, som
gør det muligt at foretage reguleringer-
ne og/eller indstillingerne beskrevet på
de følgende sider, ved at trykke på knap-
perne MENUog+/–(sefig. 25).
Setup-menuen kan aktiveres med et
kort tryk på knappen MENU.
Menuen består af en række funktioner
opstillet i en ”rundkreds” fig. 26.
Væg et punkt i hovedmenuen
uden undermenu:
❒tryk kort på knappenMENUfor at
vælge den funktion i hovedmenuen,
der skal indstilles;
❒Tryk på knappen +eller–(med en-
keltvise tryk) for at foretage den nye
indstilling;
❒tryk kort på knappen MENUfor at
gemme den nye indstilling og sam-
tidigt gå tilbage til det tidligere valg-
te punkt på hovedmenuen.
BETJENINGSKNAPPER
MENU
Kort tryk på knappen: bekræfter
den ønskede valgmulighed og/eller skif-
ter til det efterfølgende skærmbillede;
Langt tryk på knappen: bekræfter
den ønskede valgmulighed og vender til-
bage til det tidligere kærmbillede;
+/–for at rulle opad eller nedad i valg-
mulighederne i ”Setup-menuen” eller
for at formindske/forøge værdien vist
på skærmen.
Når standardskærmen er aktiv på dis-
playet, aktiverer knapperne +/–re-
guleringen af instrumentpanelets lys-
styrke.
001-045 Alfa 159 DK 26-03-2009 14:32 Pagina 31
Page 34 of 331
32
SIKKERHED
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL

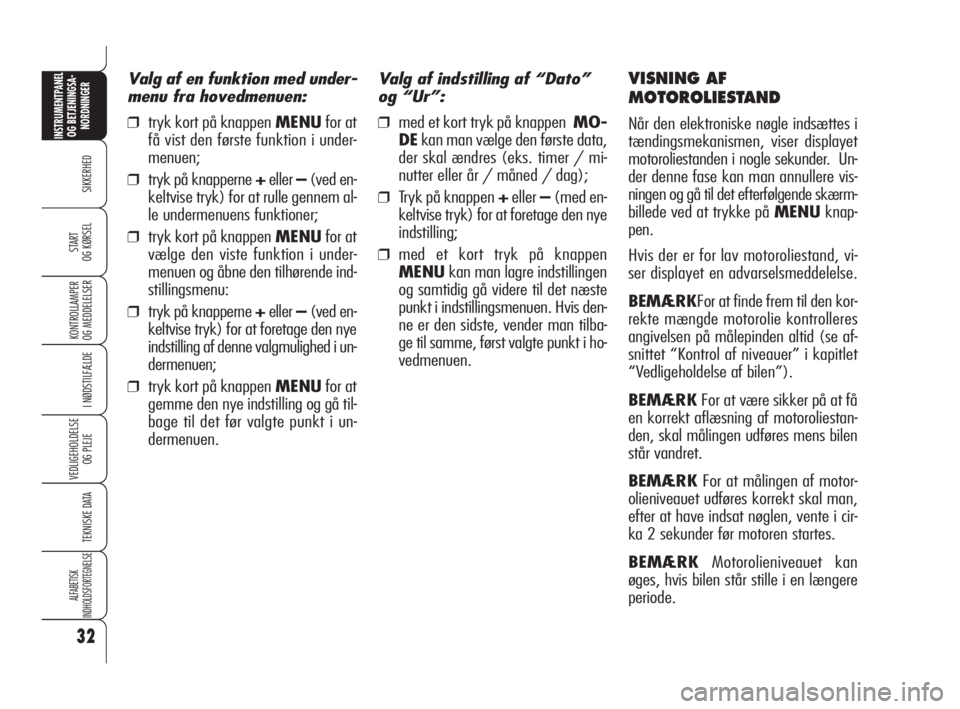

Valg af indstilling af “Dato”
og “Ur”:
❒med et kort tryk på knappen MO-
DEkan man vælge den første data,
der skal ændres (eks. timer / mi-
nutter eller år / måned / dag);
❒Tryk på knappen +eller–(med en-
keltvise tryk) for at foretage den nye
indstilling;
❒med et kort tryk på knappen
MENUkan man lagre indstillingen
og samtidig gå videre til det næste
punkt i indstillingsmenuen. Hvis den-
ne er den sidste, vender man tilba-
ge til samme, først valgte punkt i ho-
vedmenuen.
VISNING AF
MOTOROLIESTAND
Når den elektroniske nøgle indsættes i
tændingsmekanismen, viser displayet
motoroliestanden i nogle sekunder. Un-
der denne fase kan man annullere vis-
ningen og gå til det efterfølgende skærm-
billede ved at trykke på MENUknap-
pen.
Hvis der er for lav motoroliestand, vi-
ser displayet en advarselsmeddelelse.
BEMÆRKFor at finde frem til den kor-
rekte mængde motorolie kontrolleres
angivelsen på målepinden altid (se af-
snittet “Kontrol af niveauer” i kapitlet
“Vedligeholdelse af bilen”).
BEMÆRKFor at være sikker på at få
en korrekt aflæsning af motoroliestan-
den, skal målingen udføres mens bilen
står vandret.
BEMÆRKFor at målingen af motor-
olieniveauet udføres korrekt skal man,
efter at have indsat nøglen, vente i cir-
ka 2 sekunder før motoren startes.
BEMÆRKMotorolieniveauet kan
øges, hvis bilen står stille i en længere
periode.
Valg af en funktion med under-
menu fra hovedmenuen:
❒tryk kort på knappen MENUfor at
få vist den første funktion i under-
menuen;
❒tryk på knapperne +eller–(ved en-
keltvise tryk) for at rulle gennem al-
le undermenuens funktioner;
❒tryk kort på knappen MENUfor at
vælge den viste funktion i under-
menuen og åbne den tilhørende ind-
stillingsmenu:
❒tryk på knapperne +eller–(ved en-
keltvise tryk) for at foretage den nye
indstilling af denne valgmulighed i un-
dermenuen;
❒tryk kort på knappen MENUfor at
gemme den nye indstilling og gå til-
bage til det før valgte punkt i un-
dermenuen.
001-045 Alfa 159 DK 26-03-2009 14:32 Pagina 32
Page 35 of 331
33
SIKKERHED
KONTROLLAMPER
OG MEDDELELSE
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL
Fra standardskærmen skal man gå ind under navigation og trykke kort på MENU. Tryk på knappen +eller–for at navigere rundt
i menuen. Når bilen er i bevægelse, er der af hensyn til sikkerheden kun adgang til en reduceret menu (indstilling af fartgrænse
“Fart bip”). Med standset bil er det muligt at få adgang til en udvidet menu. Hvis bilen er udstyret med et navigationssystem, er det
kun muligt at indstille funktionerne: “Fartgrænse”, “Indstilling af tusmørkesensorens følsomhed” (for versioner/markeder hvor
monteret) og “Genaktivering af S.B.R. (selealarm) advarsels-buzzeren” (for versioner/markeder hvor monteret). De andre funktio-
ner vises på navigationssystemets display, hvorpå de også kan justeret/indstilles.

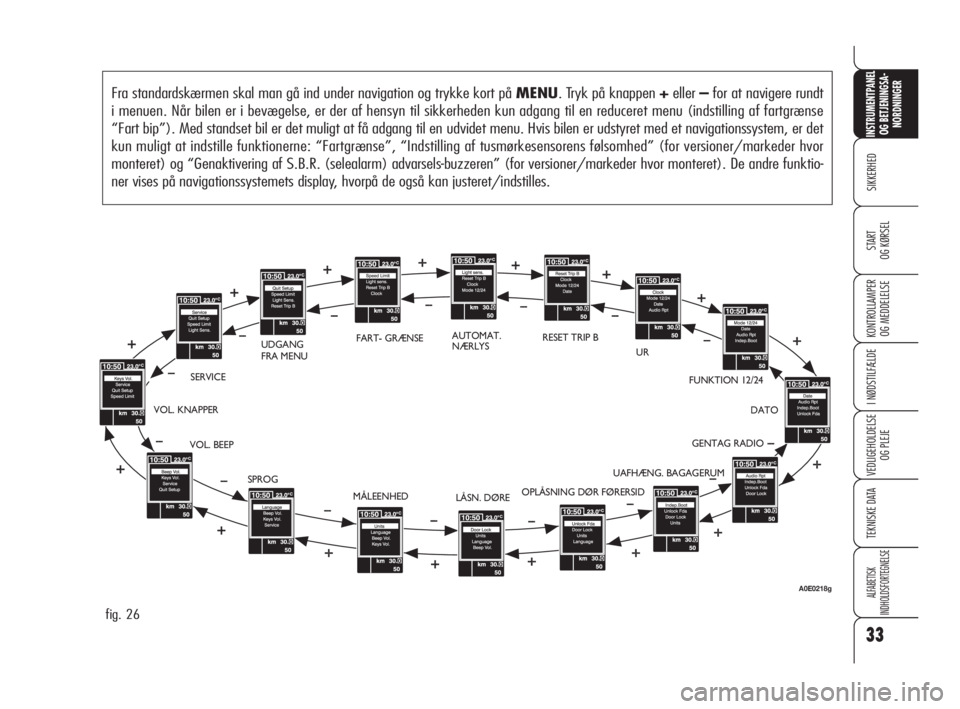

fig. 26
VOL. BEEPSERVICEUDGANG
FRA MENUAUTOMAT.
NÆRLYSRESET TRIP B
UR
FUNKTION 12/24
DATO
GENTAG RADIO
UAFHÆNG. BAGAGERUM
OPLÅSNING DØR FØRERSID
LÅSN. DØRE MÅLEENHED VOL. KNAPPER
SPROGFART- GRÆNSE
A0E0218g
001-045 Alfa 159 DK 26-03-2009 14:32 Pagina 33
Page 36 of 331
34
SIKKERHED
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL

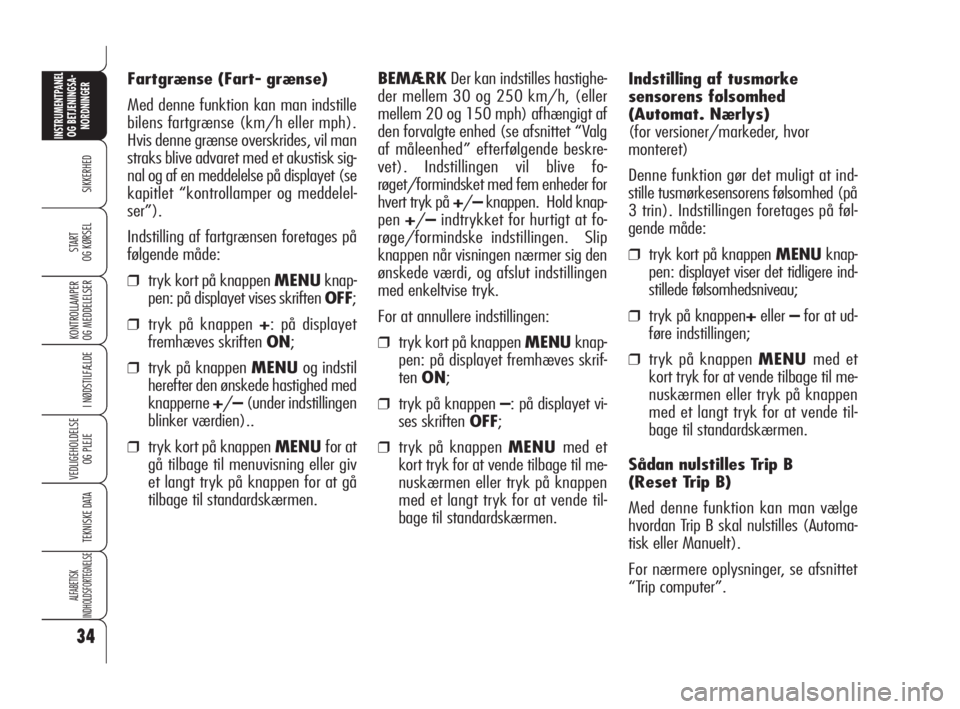

Indstilling af tusmørke
sensorens følsomhed
(Automat. Nærlys)
(for versioner/markeder, hvor
monteret)
Denne funktion gør det muligt at ind-
stille tusmørkesensorens følsomhed (på
3 trin). Indstillingen foretages på føl-
gende måde:
❒tryk kort på knappen MENUknap-
pen: displayet viser det tidligere ind-
stillede følsomhedsniveau;
❒tryk på knappen+eller–for at ud-
føre indstillingen;
❒tryk på knappen MENUmed et
kort tryk for at vende tilbage til me-
nuskærmen eller tryk på knappen
med et langt tryk for at vende til-
bage til standardskærmen.
Sådan nulstilles Trip B
(Reset Trip B)
Med denne funktion kan man vælge
hvordan Trip B skal nulstilles (Automa-
tisk eller Manuelt).
For nærmere oplysninger, se afsnittet
“Trip computer”. Fartgrænse (Fart- grænse)
Med denne funktion kan man indstille
bilens fartgrænse (km/h eller mph).
Hvis denne grænse overskrides, vil man
straks blive advaret med et akustisk sig-
nal og af en meddelelse på displayet (se
kapitlet “kontrollamper og meddelel-
ser”).
Indstilling af fartgrænsen foretages på
følgende måde:
❒tryk kort på knappen MENUknap-
pen: på displayet vises skriften OFF;
❒tryk på knappen +: på displayet
fremhæves skriften ON;
❒tryk på knappen MENUog indstil
herefter den ønskede hastighed med
knapperne +/–(under indstillingen
blinker værdien)..
❒tryk kort på knappen MENUfor at
gå tilbage til menuvisning eller giv
et langt tryk på knappen for at gå
tilbage til standardskærmen.BEMÆRKDer kan indstilles hastighe-
der mellem 30 og 250 km/h, (eller
mellem 20 og 150 mph) afhængigt af
den forvalgte enhed (se afsnittet “Valg
af måleenhed” efterfølgende beskre-
vet). Indstillingen vil blive fo-
røget/formindsket med fem enheder for
hvert tryk på +/–knappen. Hold knap-
pen+/–indtrykket for hurtigt at fo-
røge/formindske indstillingen. Slip
knappen når visningen nærmer sig den
ønskede værdi, og afslut indstillingen
med enkeltvise tryk.
For at annullere indstillingen:
❒tryk kort på knappen MENUknap-
pen: på displayet fremhæves skrif-
tenON;
❒tryk på knappen –: på displayet vi-
ses skriften OFF;
❒tryk på knappen MENUmed et
kort tryk for at vende tilbage til me-
nuskærmen eller tryk på knappen
med et langt tryk for at vende til-
bage til standardskærmen.
001-045 Alfa 159 DK 26-03-2009 14:32 Pagina 34
Page 37 of 331
35
SIKKERHED
KONTROLLAMPER
OG MEDDELELSE
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL
BEMÆRKIndstillingen vil blive fo-
røget/formindsket med en enhed for
hvert tryk på +/–knappen. Hold knap-
pen+/–indtrykket for hurtigt at fo-
røge/formindske indstillingen. Slip
knappen når visningen nærmer sig den
ønskede værdi, og afslut indstillingen
med enkeltvise tryk.
❒tryk på knappen MENUmed et
kort tryk for at vende tilbage til me-
nuskærmen eller tryk på knappen
med et langt tryk for at vende til-

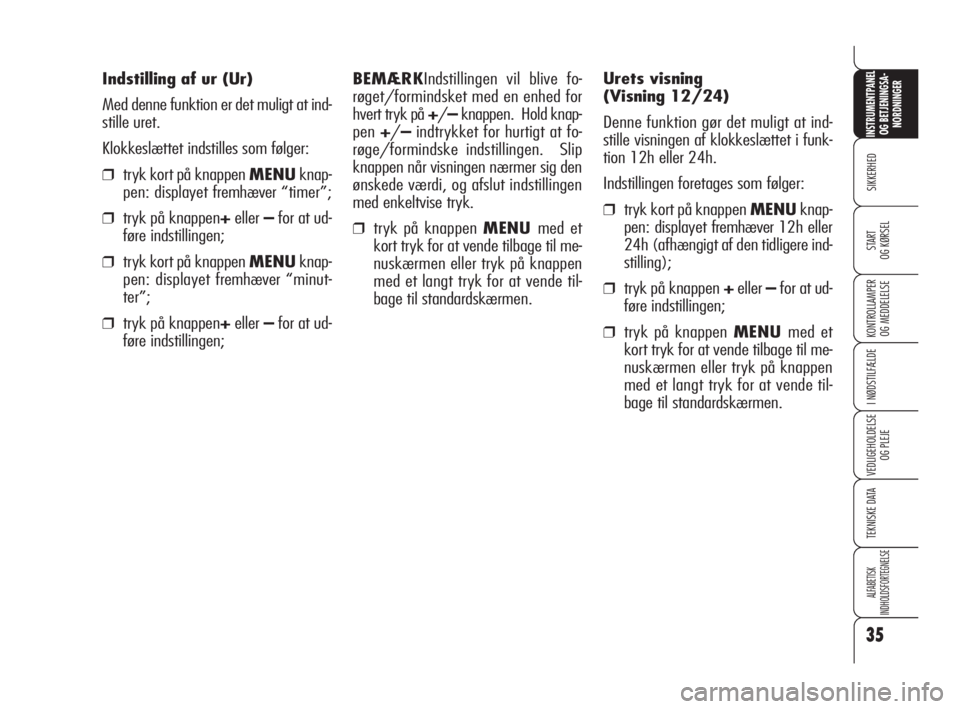

bage til standardskærmen. Indstilling af ur (Ur)
Med denne funktion er det muligt at ind-
stille uret.
Klokkeslættet indstilles som følger:
❒tryk kort på knappen MENUknap-
pen: displayet fremhæver “timer”;
❒tryk på knappen+eller–for at ud-
føre indstillingen;
❒tryk kort på knappen MENUknap-
pen: displayet fremhæver “minut-
ter”;
❒tryk på knappen+eller–for at ud-
føre indstillingen;Urets visning
(Visning 12/24)
Denne funktion gør det muligt at ind-
stille visningen af klokkeslættet i funk-
tion 12h eller 24h.
Indstillingen foretages som følger:
❒tryk kort på knappen MENUknap-
pen: displayet fremhæver 12h eller
24h (afhængigt af den tidligere ind-
stilling);
❒tryk på knappen +eller–for at ud-
føre indstillingen;
❒tryk på knappen MENUmed et
kort tryk for at vende tilbage til me-
nuskærmen eller tryk på knappen
med et langt tryk for at vende til-
bage til standardskærmen.
001-045 Alfa 159 DK 26-03-2009 14:32 Pagina 35
Page 38 of 331
36
SIKKERHED
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL

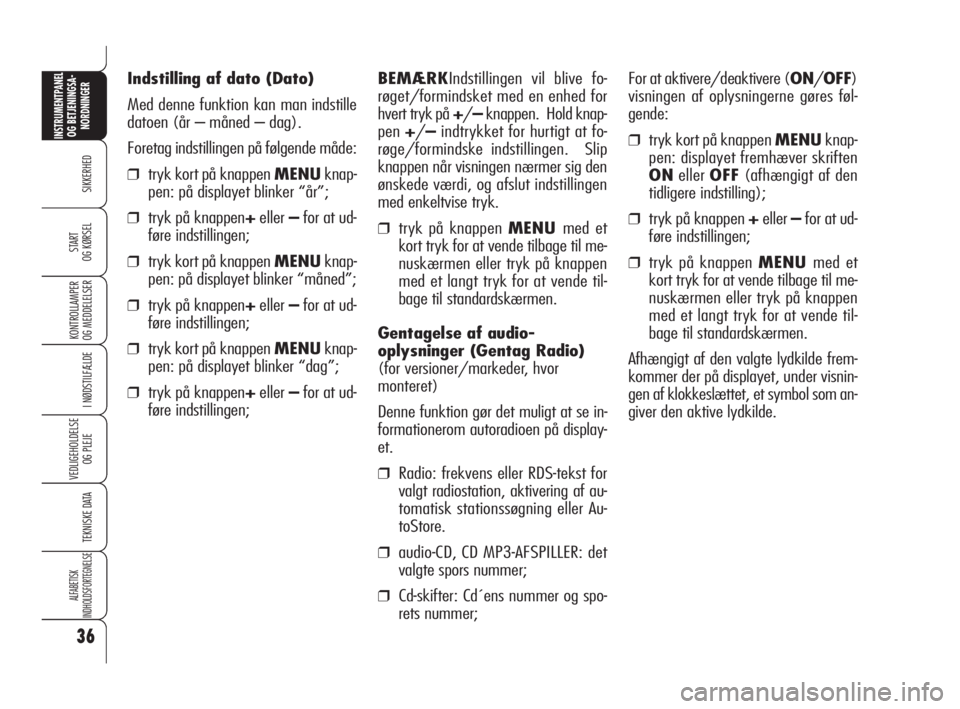

Indstilling af dato (Dato)
Med denne funktion kan man indstille
datoen (år – måned – dag).
Foretag indstillingen på følgende måde:
❒tryk kort på knappen MENUknap-
pen: på displayet blinker “år”;
❒tryk på knappen+eller–for at ud-
føre indstillingen;
❒tryk kort på knappen MENUknap-
pen: på displayet blinker “måned”;
❒tryk på knappen+eller–for at ud-
føre indstillingen;
❒tryk kort på knappen MENUknap-
pen: på displayet blinker “dag”;
❒tryk på knappen+eller–for at ud-
føre indstillingen;BEMÆRKIndstillingen vil blive fo-
røget/formindsket med en enhed for
hvert tryk på +/–knappen. Hold knap-
pen+/–indtrykket for hurtigt at fo-
røge/formindske indstillingen. Slip
knappen når visningen nærmer sig den
ønskede værdi, og afslut indstillingen
med enkeltvise tryk.
❒tryk på knappen MENUmed et
kort tryk for at vende tilbage til me-
nuskærmen eller tryk på knappen
med et langt tryk for at vende til-
bage til standardskærmen.
Gentagelse af audio-
oplysninger (Gentag Radio)
(for versioner/markeder, hvor
monteret)
Denne funktion gør det muligt at se in-
formationerom autoradioen på display-
et.
❒Radio: frekvens eller RDS-tekst for
valgt radiostation, aktivering af au-
tomatisk stationssøgning eller Au-
toStore.
❒audio-CD, CD MP3-AFSPILLER: det
valgte spors nummer;
❒Cd-skifter: Cd´ens nummer og spo-
rets nummer;For at aktivere/deaktivere (ON/OFF)
visningen af oplysningerne gøres føl-
gende:
❒tryk kort på knappen MENUknap-
pen: displayet fremhæver skriften
ONellerOFF(afhængigt af den
tidligere indstilling);
❒tryk på knappen +eller–for at ud-
føre indstillingen;
❒tryk på knappen MENUmed et
kort tryk for at vende tilbage til me-
nuskærmen eller tryk på knappen
med et langt tryk for at vende til-
bage til standardskærmen.
Afhængigt af den valgte lydkilde frem-
kommer der på displayet, under visnin-
gen af klokkeslættet, et symbol som an-
giver den aktive lydkilde.
001-045 Alfa 159 DK 26-03-2009 14:32 Pagina 36
Page 39 of 331
37
SIKKERHED
KONTROLLAMPER
OG MEDDELELSE
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL

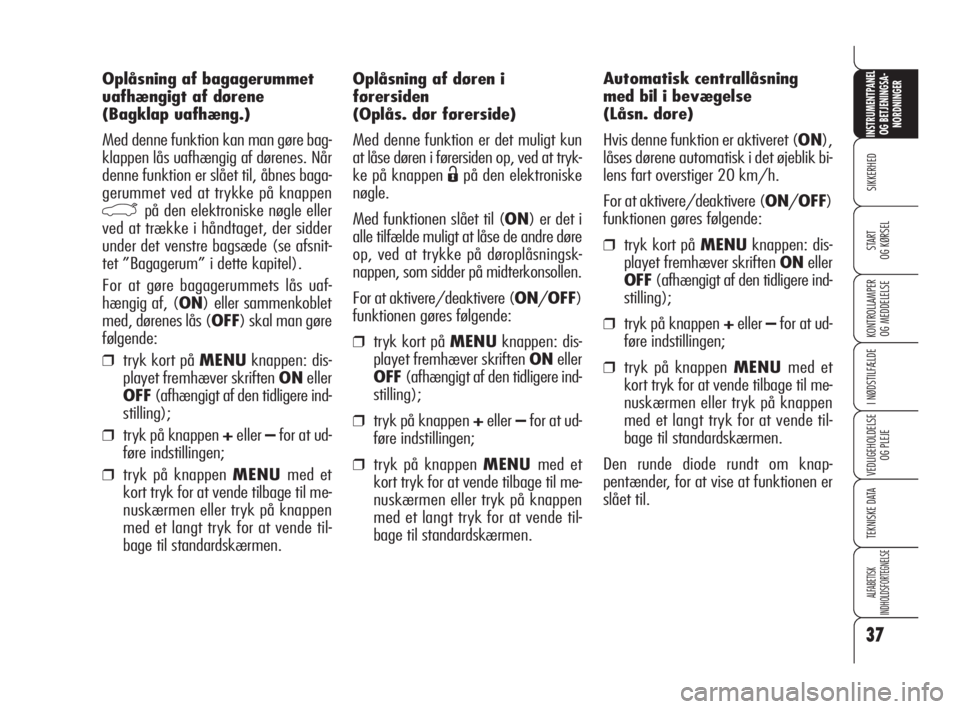

Oplåsning af døren i
førersiden
(Oplås. dør førerside)
Med denne funktion er det muligt kun
at låse døren i førersiden op, ved at tryk-
ke på knappen
Ëpå den elektroniske
nøgle.
Med funktionen slået til (ON) er det i
alle tilfælde muligt at låse de andre døre
op, ved at trykke på døroplåsningsk-
nappen, som sidder på midterkonsollen.
For at aktivere/deaktivere (ON/OFF)
funktionen gøres følgende:
❒tryk kort på MENUknappen: dis-
playet fremhæver skriften ONeller
OFF(afhængigt af den tidligere ind-
stilling);
❒tryk på knappen +eller–for at ud-
føre indstillingen;
❒tryk på knappen MENUmed et
kort tryk for at vende tilbage til me-
nuskærmen eller tryk på knappen
med et langt tryk for at vende til-
bage til standardskærmen.Automatisk centrallåsning
med bil i bevægelse
(Låsn. døre)
Hvis denne funktion er aktiveret (ON),
låses dørene automatisk i det øjeblik bi-
lens fart overstiger 20 km/h.
For at aktivere/deaktivere (ON/OFF)
funktionen gøres følgende:
❒tryk kort på MENUknappen: dis-
playet fremhæver skriften ONeller
OFF(afhængigt af den tidligere ind-
stilling);
❒tryk på knappen +eller–for at ud-
føre indstillingen;
❒tryk på knappen MENUmed et
kort tryk for at vende tilbage til me-
nuskærmen eller tryk på knappen
med et langt tryk for at vende til-
bage til standardskærmen.
Den runde diode rundt om knap-
pentænder, for at vise at funktionen er
slået til. Oplåsning af bagagerummet
uafhængigt af dørene
(Bagklap uafhæng.)
Med denne funktion kan man gøre bag-
klappen lås uafhængig af dørenes. Når
denne funktion er slået til, åbnes baga-
gerummet ved at trykke på knappen
`på den elektroniske nøgle eller
ved at trække i håndtaget, der sidder
under det venstre bagsæde (se afsnit-
tet ”Bagagerum” i dette kapitel).
For at gøre bagagerummets lås uaf-
hængig af, (ON) eller sammenkoblet
med, dørenes lås (OFF) skal man gøre
følgende:
❒tryk kort på MENUknappen: dis-
playet fremhæver skriften ONeller
OFF(afhængigt af den tidligere ind-
stilling);
❒tryk på knappen +eller–for at ud-
føre indstillingen;
❒tryk på knappen MENUmed et
kort tryk for at vende tilbage til me-
nuskærmen eller tryk på knappen
med et langt tryk for at vende til-
bage til standardskærmen.
001-045 Alfa 159 DK 26-03-2009 14:32 Pagina 37
Page 40 of 331
38
SIKKERHED
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL

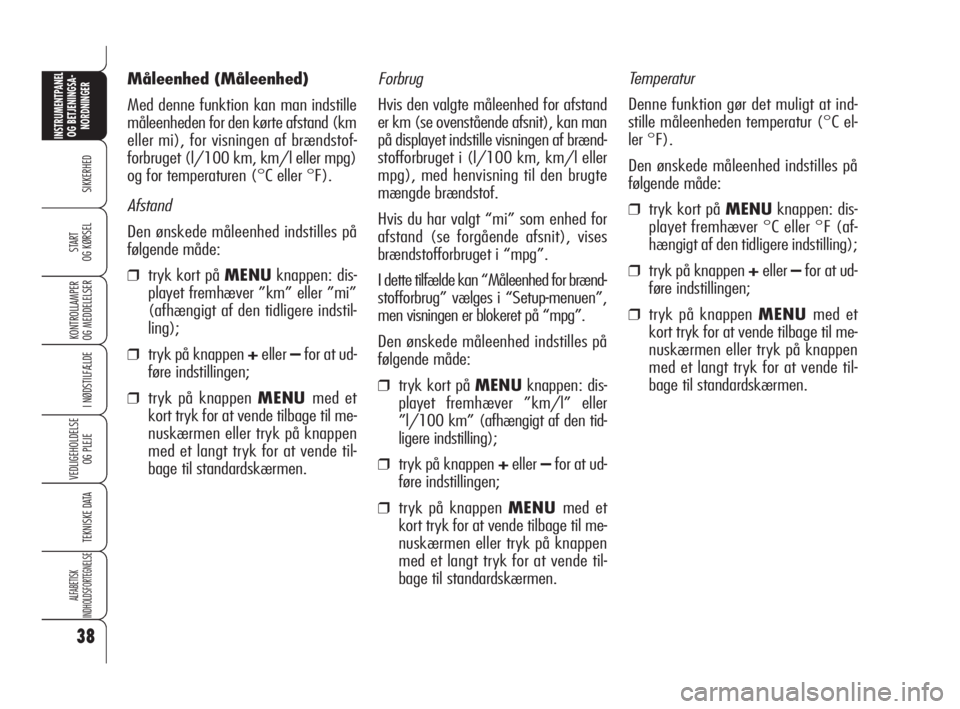

Forbrug
Hvis den valgte måleenhed for afstand
er km (se ovenstående afsnit), kan man
på displayet indstille visningen af brænd-
stofforbruget i (l/100 km, km/l eller
mpg), med henvisning til den brugte
mængde brændstof.
Hvis du har valgt “mi” som enhed for
afstand (se forgående afsnit), vises
brændstofforbruget i “mpg”.
I dette tilfælde kan “Måleenhed for brænd-
stofforbrug” vælges i “Setup-menuen”,
men visningen er blokeret på “mpg”.
Den ønskede måleenhed indstilles på
følgende måde:
❒tryk kort på MENUknappen: dis-
playet fremhæver ”km/l” eller
”l/100 km” (afhængigt af den tid-
ligere indstilling);
❒tryk på knappen +eller–for at ud-
føre indstillingen;
❒tryk på knappen MENUmed et
kort tryk for at vende tilbage til me-
nuskærmen eller tryk på knappen
med et langt tryk for at vende til-
bage til standardskærmen.
Temperatur
Denne funktion gør det muligt at ind-
stille måleenheden temperatur (°C el-
ler °F).
Den ønskede måleenhed indstilles på
følgende måde:
❒tryk kort på MENUknappen: dis-
playet fremhæver °C eller °F (af-
hængigt af den tidligere indstilling);
❒tryk på knappen +eller–for at ud-
føre indstillingen;
❒tryk på knappen MENUmed et
kort tryk for at vende tilbage til me-
nuskærmen eller tryk på knappen
med et langt tryk for at vende til-
bage til standardskærmen. Måleenhed (Måleenhed)
Med denne funktion kan man indstille
måleenheden for den kørte afstand (km
eller mi), for visningen af brændstof-
forbruget (l/100 km, km/l eller mpg)
og for temperaturen (°C eller °F).
Afstand
Den ønskede måleenhed indstilles på
følgende måde:
❒tryk kort på MENUknappen: dis-
playet fremhæver ”km” eller ”mi”
(afhængigt af den tidligere indstil-
ling);
❒tryk på knappen +eller–for at ud-
føre indstillingen;
❒tryk på knappen MENUmed et
kort tryk for at vende tilbage til me-
nuskærmen eller tryk på knappen
med et langt tryk for at vende til-
bage til standardskærmen.
001-045 Alfa 159 DK 26-03-2009 14:32 Pagina 38
