ALFA ROMEO CODE
Voor een nog betere bescherming tegen
diefstal is de auto uitgerust met een
elektronische startblokkering. Het wordt
automatisch ingeschakeld door de elek-
tronische sleutel uit het startsysteem te
verwijderen.
In elke elektronische sleutel bevindt zich
een elektronisch systeem; dit heeft tot
taak om tijdens het starten het, door
een in het startsysteem geïntegreerde
antenne verzonden, signaal te modu-
leren. Het signaal wordt bij het starten
omgezet in een gecodeerd signaal en
vervolgens aan de regeleenheid gezon-
den, die, als de code wordt herkend, het
starten van de motor mogelijk maakt.
SYMBOLEN
Op of in de nabijheid van enkele on-
derdelen van uw voertuig zijn gekleur-
de stickers aangebracht met daarop
symbolen die uw aandacht vragen en
die voorzorgsmaatregelen aangeven die
in acht moet worden genomen als u met
dit onderdeel te maken krijgt.
Bovendien is een plaatje met het over-
zicht van de symbolen fig. 4onder de
motorkap aangebracht.
A0E0138mfig. 4
001-045 Alfa 159 NL 31-03-2009 9:13 Pagina 10
Page 13 of 331
11
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
Als het lampje Ytijdens het
rijden gaat branden
Als het lampje
Ygaat branden, bete-
kent dit dat het systeem een zelfcon-
trole uitvoert (bijvoorbeeld bij een ver-
laging van de spanning).
Als het lampje
Yblijft branden, moet
u zich tot het Alfa Romeo Servicenet-
werk wenden.
WAARSCHUWINGElke elektroni-
sche sleutel heeft een eigen code, die in
de regeleenheid van het systeem moet
worden opgeslagen. Voor het opslaan
van nieuwe sleutels (maximaal acht)
moet u zich tot het Alfa Romeo Servi-
cenetwerk wenden. Neem dan alle in
uw bezit zijnde sleutels, de CODE-card,
een identiteitsbewijs en de autopapie-
ren mee. Als tijdens het opslaan van een
nieuwe sleutelcode de reeds opgeslagen
sleutelcodes niet opnieuw worden in-
gevoerd, worden ze uit het geheugen
gewist; eventueel verloren of gestolen
sleutels kunnen dan niet meer gebruikt
worden voor het starten van de motor.
WERKING
Telkens als de elektronische contact-
sleutel in het startsysteem wordt ge-
plaatst en bij elke startpoging stuurt het
Alfa CODE-systeem een code naar de re-
geleenheid van de motor die, als de co-
de wordt herkend, de blokkering van de
functies opheft.
De herkenningscode wordt alleen door
de regeleenheid van de Alfa CODE ver-
zonden als de door de elektronische
sleutel verzonden code is herkend.
Als de elektronische sleutel in het start-
systeem wordt geplaatst of als de mo-
tor wordt gestart en de code niet wordt
herkend, gaat op het instrumentenpa-
neel het lampje
Ybranden (bij som-
mige uitvoeringen wordt er een bericht
op het display weergegeven) (zie het
hoofdstuk “Lampjes en berichten”).
Verwijder in dat geval de elektronische
sleutel uit het startsysteem en plaats ver-
volgens de sleutel opnieuw; als de blok-
kering nog niet wordt opgeheven, pro-
beer dan de andere sleutels. Als de mo-
tor dan nog niet start, wendt u dan tot
het Alfa Romeo Servicenetwerk.
Door harde stoten kan de
elektronische sleutel be-
schadigd raken.
Als de elektronische
sleutel in het startsys-
teem wordt geplaatst,
gaat het lampje
Yknipperen (bij
sommige uitvoeringen wordt er
een bericht op het display weer-
gegeven); dit geeft aan dat de
code van de sleutels niet is op-
geslagen en de auto bij een
eventuele diefstalpoging niet
door de Alfa CODE wordt be-
schermd. Wendt u in dat geval
tot het Alfa Romeo Servicenet-
werk voor het opslaan van de
sleutelcodes.
001-045 Alfa 159 NL 31-03-2009 9:13 Pagina 11
Page 14 of 331
12
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDENMet de knop Ëworden de portieren en
het tankluikje centraal ontgrendeld en
het alarm uitgeschakeld (voor bepaalde
uitvoeringen/markten, waar voorzien).
Met de knop
`wordt de bagage-
ruimte ontgrendeld.
Als de portieren worden ontgrendeld
door het indrukken van de knop
Ëen
binnen 2,5 minuut geen portier of de
bagageruimte wordt geopend, vergren-
delt het systeem alle portieren en de ba-
gageruimte automatisch opnieuw.
ELEKTRONISCHE SLEUTEL
fig. 6
Bij de auto worden twee elektronische
sleutels met afstandsbediening geleverd.
Met de elektronische sleutel wordt het
startsysteem van de auto bediend.
Met de knop
Áworden de portieren, de
bagageruime en het tankluikje centraal
vergrendeld en wordt het alarm inge-
schakeld (voor bepaalde uitvoerin-
gen/markten, waar voorzien).
ELEKTRONISCHE
SLEUTEL
CODE CARD
(voor bepaalde uitvoeringen/
markten, waar voorzien)
Tegelijk met de sleutels wordt de CODE
CARDfig. 5overhandigd; hierop staan
de mechanische Aen elektronische B
code.
De codes moeten op een veilige plaats
worden bewaard, maar niet in de au-
to.
A0E0023mfig. 5A0E0021mfig. 6
Als de auto wordt ver-
kocht, moeten alle elek-
tronische sleutels en de
CODE-card aan de nieuwe eige-
naar worden overhandigd.
001-045 Alfa 159 NL 31-03-2009 9:13 Pagina 12
Page 15 of 331
13
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
PLANCIA
E COMANDI
STARTEN EN
RIJDENBatterij van de elektronische
sleutel vervangen
Als er op een van de knoppen
Ë,Á
of wordt gedrukt en het commando
wordt geweigerd of niet uitgevoerd, kan
het nodig zijn de batterij door een nieu-
we gelijkwaardige batterij te vervangen;
deze batterijen zijn in de normale han-
del verkrijgbaar.
Druk, om er zeker van te zijn dat de bat-
terij moet worden vervangen, op de
knoppen
Ë,Áof`van een ande-
re elektronische sleutel.
Als de bagageruimte wordt vergrendeld,
worden de controlefuncties weer uitge-
voerd en knipperen de richtingaanwij-
zers 1 keer. WAARSCHUWING Laat de elektro-
nische sleutel niet vallen: dit kan be-
schadigingen veroorzaken.
WAARSCHUWINGDe frequentie
van de afstandsbediening kan gestoord
worden door radiogolven van niet aan
de auto gebonden apparatuur (zoals
mobiele telefoons en 27 MC-appara-
tuur). In dat geval kan de afstandsbe-
diening onjuist werken. In de elektronische sleutel fig. 7 be-
vindt zich bovendien een metalen baard
A; deze kan worden uitgeklapt door op
de knop Bte drukken.
Met de metalen baard kunnen worden
bediend:
❒het centraal ver-/ontgrendelen van
de portieren via het bestuurderspor-
tierslot (als de accu leeg is, wordt al-
leen het bestuurdersportier ontgren-
deld);
❒de ruiten openen/sluiten;
❒de schakelaar (voor bepaalde uitvoe-
ringen/markten,waar voorzien)
voor het uitschakelen van de airbag
voor en voor de knieën (voor be-
paalde uitvoeringen/markten, waar
voorzien) aan de passagierszijde;
❒het safe lock-systeem (voor bepaal-
de uitvoeringen/markten, waar
voorzien);
❒de noodontgrendeling van de elek-
tronische sleutel van het startsys-
teem.
A0E0022mfig. 7
Laat de elektronische
sleutel nooit onbeheerd
achter. Hiermee voorkomt u
dat iemand (dit geldt in het bij-
zonder voor kinderen) per on-
geluk op de knop B-fig. 7
drukt.
OPGELET
A0E0021mfig. 8
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
001-045 Alfa 159 NL 31-03-2009 9:13 Pagina 13
Page 16 of 331
14
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
SAFE LOCK-SYSTEEM
(voor bepaalde uitvoeringen/
markten, waar voorzien)
Dit is een veiligheidssysteem dat de wer-
king van de binnenhandgrepen van de
auto verhindert.
Het safe lock-systeem biedt de best mo-
gelijke bescherming tegen inbraakpo-
gingen. Daarom raden wij u aan om ie-
dere keer als u de auto verlaat, het sys-
teem in te schakelen.
Als het safe lock-sys-
teem wordt ingescha-
keld, is het niet meer moge-
lijk de portieren vanuit de au-
to op welke wijze ook te ope-
nen. Controleer, voordat u uit
de auto stapt, of er geen per-
sonen in de auto achterblijven.
OPGELET
Ga voor het vervangen van de batterij
fig. 9als volgt te werk:
❒klap de metalen baard Auit door op
de knop Bte drukken;
❒maak het geklemd gemonteerde ro-
de vakje B-fig. 10met behulp van
de metalen baard Avan de elek-
tronische sleutel op het aangegeven
punt open;
❒verwijder de batterij D-fig. 9uit het
vakje; onthoud de polariteit (in de
afgebeelde stand bevindt de plus-
pool zich aan de onderzijde);
❒plaats de nieuwe batterij in het vak-
je - houd daarbij rekening met de po-
lariteit;
❒plaats het vakje geheel in de zitting
en klap de metalen baard in.WAARSCHUWINGRaak de metalen
contacten in de elektronische sleutel niet
aan en houd de binnenzijde van de sleu-
tel ver verwijderd van vloeistoffen of stof.
A0E0035mfig. 9A0E0242mfig. 10
Lege batterijen zijn
schadelijk voor het mi-
lieu en moeten in daar-
voor bestemde containers wor-
den weggegooid. Ze kunnen
ook worden ingeleverd bij het
Alfa Romeo Servicenetwerk,
dat voor de afvoer zal zorgen.
001-045 Alfa 159 NL 31-03-2009 9:13 Pagina 14
Page 17 of 331
15
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
Als de batterij van de
elektronische sleutel
leeg is, kan het systeem alleen
worden uitgeschakeld door de
metalen baard in het bestuur-
dersportierslot te draaien of
de elektronische sleutel in het
startsysteem te plaatsen.
OPGELET
Als de accu leeg is, kan
het systeem alleen
worden uitgeschakeld door de
metalen baard van de elektro-
nische sleutel in het bestuur-
dersportierslot te draaien: in
dat geval blijft het systeem in-
geschakeld op het passagier-
sportier en de achterportieren.
OPGELET
A0E0021mfig. 11
Het inschakelen van het systeem wordt
aangegeven door het 3 keer knipperen
van de LED op het bestuurdersportier-
paneel en, alleen als het systeem is in-
geschakeld met de knop
Ávan de elek-
tronische sleutel, de richtingaanwijzers.
Het systeem schakelt niet in als een of
meerdere portieren niet goed gesloten
zijn: zo wordt voorkomen dat een per-
soon via het geopende portier het inte-
rieur van de auto kan betreden en, als
het portier vervolgens wordt gesloten,
de auto niet meer kan verlaten.
Systeem uitschakelen
Het systeem schakelt in de volgende ge-
vallen automatisch op alle portie-
ren/deuren uit:
❒als de portieren worden ontgrendeld;
❒als alleen het bestuurdersportier
wordt ontgrendeld (waar voorzien);
❒als de elektronische sleutel in het
startsysteem wordt geplaatst. Systeem inschakelen
De functie schakelt in de volgende ge-
vallen automatisch bij alle portieren in:
❒als de metalen baard van de elek-
tronische sleutel twee maal in het
bestuurdersportier naar de vergren-
delstand wordt gedraaid;
❒als knop Áop de elektronische sleu-
tel twee maal wordt ingedrukt.
001-045 Alfa 159 NL 31-03-2009 9:13 Pagina 15
Page 18 of 331
(*) Bij sommige uitvoeringen kan de functie “Bestuurdersportier onafhankelijk ontgrendelen” met behulp van het “Setup-menu” van de auto worden inge-
steld (zie de paragraaf “Instelbaar multifunctioneel display” in dit hoofdstuk). Als er in dat geval op de knop Áwordt gedrukt of de metalen baard van de
elektronische sleutel linksom wordt gedraaid, wordt alleen het bestuurdersportier ontgrendeld. Om alle portieren te ontgrendelen moet twee maal binnen
1 seconde op de knop
Ëworden gedrukt of moet de metalen baard van de elektronische sleutel twee maal linksom worden gedraaid.
WAARSCHUWINGHet openen van de ruiten en het opendak kunnen een gevolg zijn van het ontgrendelen van de portieren. Het sluiten van de ruiten en
het opendak kunnen een gevolg zijn van het vergrendelen van de portieren.
Elektronische
sleutel
Metalen
baard
Knipperen
richting-
aanwijzers
LED portier
bestuurderszijde
Hierna worden de belangrijkste functies van de elektronische sleutel of de metalen baard aangegeven:
16
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
Ontgrendelen
portieren,
bagageruimte
en tankluikje
Kort drukken
op de knop
Ë(*)
Elektronische
sleutel
rechtsom draaien
(*)
2 x knipperen
Bewakings-LED
uitVergrendelen
portieren,
bagageruimte
en tank-
luikje
KnopÁ
kort indrukken
Elektronische
sleutel
linksom draaien
1 x knipperen
3 seconden
continu branden
en vervolgens
knipperen
bewakingslampjeRuiten
omlaag
en opening
opendak
(voor bepaalde
uitvoeringen/
markten, waar
voorzien)
Langer drukken
(langer dan 2
seconden) op de
knop
Ë
Elektronische
sleutel langer dan
2 seconden
rechtsom
draaien
2 x knipperen
Bewakings-LED uit Ruiten
omhoog
en sluiten
opendak
(voor bepaalde uit-
voeringen/
markten, waar
voorzien)
–
Elektronische
sleutel langer dan
2 seconden
linksom
draaien
1 x knipperen
3 seconden
continu branden
en vervolgens
knipperen
bewakingslampjeSafe lock
(voor bepaalde
uitvoeringen/
markten, waar
voorzien)
Twee keer
drukken (binnen
1 seconde)
op de knop
Á
Elektronische
sleutel twee keer
binnen 1 seconde
linksom
draaien
3 x knipperen
Twee keer
knipperen en
vervolgens
knipperen
bewakings-LEDOpening
bagageruimte
Kort drukken
op de knop
–
2 x knipperen
–
001-045 Alfa 159 NL 31-03-2009 9:13 Pagina 16
Page 19 of 331
17
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
keld (zie de paragraaf “Volumetrische
beveiliging/kantelbeveiliging” op de
volgende pagina’s).
Afhankelijk van de marktuitvoering van
de auto worden bij inschakeling van het
alarm de sirene en de richtingaanwijzers
geactiveerd (ongeveer 26 seconden).
De wijze waarop het systeem werkt en
het aantal cycli kunnen per land ver-
schillen.
Er is een maximum aantal hoorba-
re/zichtbare cycli. Als de alarmcyclus
is afgelopen, gaat het systeem weer nor-
maal werken.
WAARSCHUWINGAls in een nood-
geval de portieren centraal met de elek-
tronische sleutel worden ontgrendeld,
wordt het alarm niet uitgeschakeld; als
vervolgens een van de portieren of de
bagageruimte wordt geopend, wordt de
sirene ingeschakeld. Zie voor het uit-
schakelen van de sirene de paragraaf
“Alarm uitschakelen”.
WAARSCHUWINGDe blokkering
van de motor door de Alfa CODE
wordt automatisch ingeschakeld als de
elektronische sleutel uit het startsysteem
wordt verwijderd.
ALARM INSCHAKELEN
Als de portieren, bagageruimte en tank-
luikje zijn gesloten en de elektronische
sleutel is uit het startsysteem verwijderd,
richt dan de elektronische sleutel op de
auto, druk op de knop
Áen laat de knop
weer los.
U hoort een akoestisch signaal (“BIEP”)
(behalve bij uitvoeringen voor bepaalde
markten) en de portieren worden ver-
grendeld.
Voordat het alarm wordt ingeschakeld,
wordt er eerst een zelfdiagnose uitge-
voerd, waarbij de ronde LED om de ver-
/ontgrendelknop (zie fig. 12) met
een andere frequentie knippert: bij een
storing klinkt nog een geluidssignaal van
het systeem.
DIEFSTALALARM
(voor bepaalde
uitvoeringen/markten)
INWERKINGTREDING
VAN HET ALARM
Het diefstalalarm wordt in de volgende
gevallen geactiveerd:
❒onbevoegd openen van portie-
ren/motorkap/bagageruimte (om-
trekbeveiliging);
❒inschakeling van het startsysteem
met een niet-geschikte elektronische
sleutel;
❒als de kabels van de accu worden
onderbroken;
❒als er bewegende voorwerpen in het
interieur aanwezig zijn (volumetri-
sche beveiliging);
❒verkeerd omhoog komen/kantelen
van de auto (voor bepaalde uitvoe-
ringen/markten, waar voorzien);
De volumetrische beveiliging en de kan-
telbeveiliging kunnen met de be-
treffende bedieningsknop voor de pla-
fondverlichting vóór worden uitgescha-
A0E0025mfig. 12
001-045 Alfa 159 NL 31-03-2009 9:13 Pagina 17
Page 20 of 331
DIEFSTALALARM
UITSCHAKELEN
Druk op de knop Ë. Het volgende ge-
beurt (met uitzondering van bepaalde
markten):
❒de richtingaanwijzers knipperen
twee keer kort;
❒u hoort twee korte akoestische sig-
nalen (“BIEP’s”);
❒de portieren worden ontgrendeld.
Bovendien kan het alarm worden uit-
geschakeld als de elektronische sleutel
in het startsysteem wordt geplaatst.
WAARSCHUWINGAls tijdens de be-
wakingsfase een diefstalpoging wordt
gesignaleerd, wordt bij enige uitvoerin-
gen, als de elektronische sleutel in het
startsysteem wordt geplaatst, een be-
richt op het display van het instrumen-
tenpaneel weergegeven.VOLUMETRISCHE/
KANTELBEVEILIGING
Voor een correcte werking van de be-
veiliging moeten de ruiten en het even-
tuele opendak geheel gesloten zijn
(voor bepaalde uitvoeringen/markten,
waar voorzien).
Deze functie kan zo nodig worden uit-
geschakeld (als bijvoorbeeld dieren in
het interieur worden gelaten) door op

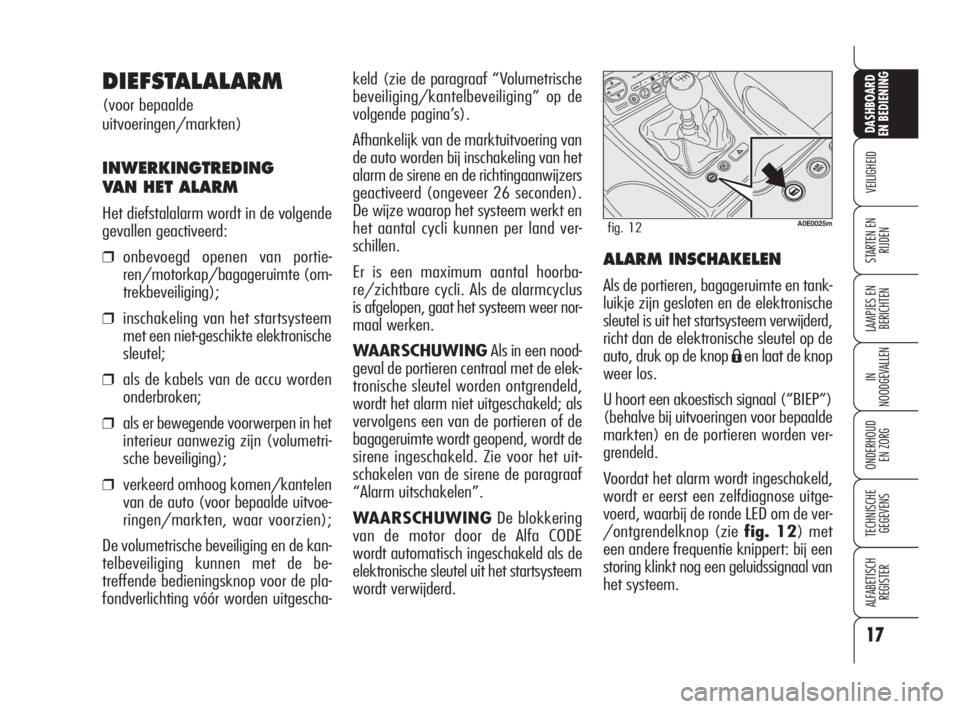

de knop A-fig. 13op het plafond-
lampje vóór te drukken, binnen 1 mi-
nuut nadat het instrumentenpaneel is
uitgeschakeld, en voordat de diefstal-
beveiliging wordt ingeschakeld.
het lampje op de knop gaat branden als
deze functie wordt ingeschakeld. Het
buiten werking stellen van de volume-
trische/kantelbeveiliging moet telkens
worden herhaald als het instrumenten-
paneel uitgeschakeld is geweest. Bewaking
Na het inschakelen knippert de LED A-
fig. 12om aan te geven dat het sys-
teem de auto bewaakt. De LED knippert
de gehele tijd dat het systeem de auto
bewaakt.
WAARSCHUWINGHet alarm wordt
reeds in de fabriek aangepast aan de
normen van de diverse landen.
Zelfdiagnose en controle
portieren/motorkap/bagager
uimte
Als er na het inschakelen van het alarm
een tweede geluidssignaal klinkt, scha-
kel het systeem dan uit door op de knop
Ëte drukken; controleer of de portieren,
de motorkap en de bagageruimte goed
zijn gesloten en schakel het systeem op-
nieuw in door nogmaals op de knop
Á
te drukken.
Een slecht gesloten portier of motorkap
wordt niet beveiligd door de diefstalbe-
veiliging. Als de portieren, de motorkap
en de bagageruimte goed zijn gesloten
en er klinkt een tweede geluidssignaal,
dan is een storing in de werking van het
systeem aanwezig. Wendt u zich in dit
geval tot het Alfa Romeo Servicenet-
werk.
18
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
A0E0480mfig. 13
001-045 Alfa 159 NL 31-03-2009 9:13 Pagina 18
