Page 3 of 331
Hoewel in dit instructieboekje alle uitvoeringen van de Alfa 159worden beschreven, moet u
zich aan de informatie houden met betrekking tot de uitrusting, de motoruitvoering en het mo-
del van de auto die u hebt gekocht. Geachte klant,
Wij bedanken u dat u voor een Alfa Romeo heeft gekozen.
Uw
Alfa 159is ontworpen voor een veilige, comfortabele en rustige rit, zoals u van Alfa Romeo verwacht.
Dit instructieboekje helpt u om de specificaties en werking van uw auto snel en grondig te leren kennen.
De volgende pagina’s bevatten de volledige aanwijzingen, zodat u de maximale prestaties uit uw
Alfa 159kunt
halen en alle benodigde instructies voor het constant houden van de prestaties, de kwaliteit, de veiligheid en de
zorg voor het milieu.
In de Service- en garantiehandleiding vindt u het garantiecertificaat en een gids over de door Alfa Romeo aange-
boden diensten.
Belangrijke en waardevolle diensten. Als u een Alfa Romeo aanschaft, schaft u niet alleen een auto aan, maar ook
de rust van een complete ondersteuning en een efficiënte, snelle en zorgvuldige organisatie.
Veel leesplezier. en een goede reis.
001-045 Alfa 159 NL 31-03-2009 9:12 Pagina 1
Page 47 of 331
Bij uitvoeringen met TPMS (banden-
spanningscontrolesysteem) (zie para-
graaf “TPMS”in dit hoofdstuk), ver-
schijnt na weergave van de Trip A en Trip
B informatie een scherm waarop de sta-
tus van de bandenspanning wordt aan-
gegeven (zie fig. 30).
OPMERKINGAls het instrumenten-
paneel wordt ingeschakeld en geduren-
de korte tijd kunnen, als de weergave
wordt opgeroepen door de knop TRIP in
te drukken, in plaats van “OK/NO”
streepjes worden weergegeven. Dit is
normaal, omdat het systeem de ban-
denspanning controleert.
45
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
A0E0053mfig. 30
ZITPLAATSEN
HANDMATIG VERSTELBARE
ZITPLAATSEN VOOR fig. 31
Alle afstellingen mogen
uitsluitend bij een stil-
staande auto worden uitge-
voerd.
OPGELET
De stoffen bekleding
van uw auto is langdu-
rig bestand tegen slijta-
ge bij een normaal gebruik van
de auto. Hevig en/of langdu-
rig wrijven met kledingacces-
soires zoals metalen gespen,
sierknopen en klittenbandslui-
tingen, moet echter absoluut
worden vermeden omdat hier-
door grote druk ontstaat op een
bepaalde plek op de bekleding,
waardoor deze plek kan slijten
en de bekleding beschadigd
wordt.
A0E0020mfig. 31
Verstellen in lengterichting
Trek de hendel A(aan de binnenzijde
van de stoel) omhoog en schuif de stoel
naar voren of naar achteren: als u rijdt,
moeten de armen licht gebogen zijn en
de handen op de stuurwielrand steunen.
001-045 Alfa 159 NL 31-03-2009 9:13 Pagina 45
Page 89 of 331
61
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN

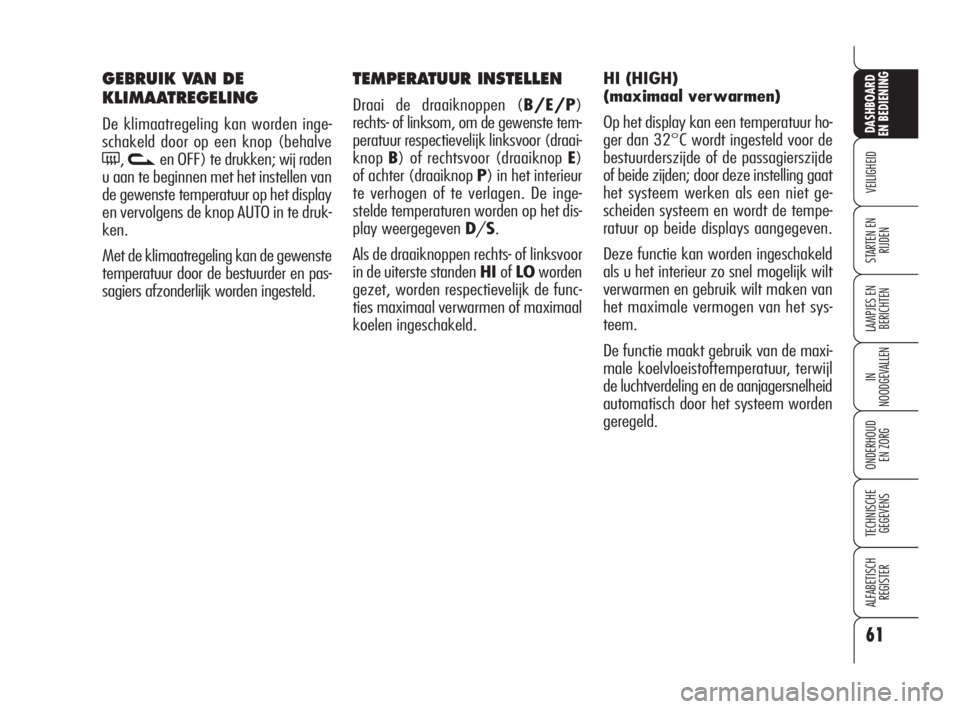

TEMPERATUUR INSTELLEN
Draai de draaiknoppen (B/E/P)
rechts- of linksom, om de gewenste tem-
peratuur respectievelijk linksvoor (draai-
knopB) of rechtsvoor (draaiknop E)
of achter (draaiknop P) in het interieur
te verhogen of te verlagen. De inge-
stelde temperaturen worden op het dis-
play weergegeven D/S.
Als de draaiknoppen rechts- of linksvoor
in de uiterste standen HIofLOworden
gezet, worden respectievelijk de func-
ties maximaal verwarmen of maximaal
koelen ingeschakeld.HI (HIGH)
(maximaal verwarmen)
Op het display kan een temperatuur ho-
ger dan 32°C wordt ingesteld voor de
bestuurderszijde of de passagierszijde
of beide zijden; door deze instelling gaat
het systeem werken als een niet ge-
scheiden systeem en wordt de tempe-
ratuur op beide displays aangegeven.
Deze functie kan worden ingeschakeld
als u het interieur zo snel mogelijk wilt
verwarmen en gebruik wilt maken van
het maximale vermogen van het sys-
teem.
De functie maakt gebruik van de maxi-
male koelvloeistoftemperatuur, terwijl
de luchtverdeling en de aanjagersnelheid
automatisch door het systeem worden
geregeld.
GEBRUIK VAN DE
KLIMAATREGELING
De klimaatregeling kan worden inge-
schakeld door op een knop (behalve
(,ven OFF) te drukken; wij raden
u aan te beginnen met het instellen van
de gewenste temperatuur op het display
en vervolgens de knop AUTO in te druk-
ken.
Met de klimaatregeling kan de gewenste
temperatuur door de bestuurder en pas-
sagiers afzonderlijk worden ingesteld.
046-082 Alfa 159 NL 31-03-2009 9:19 Pagina 61
Page 119 of 331

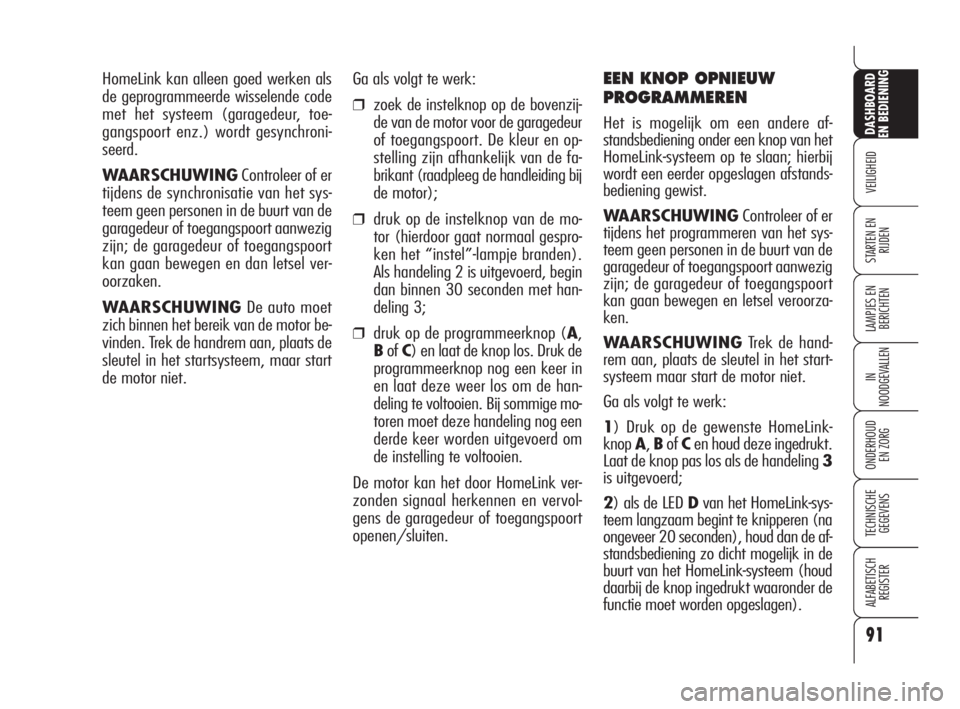

Ga als volgt te werk:
❒zoek de instelknop op de bovenzij-
de van de motor voor de garagedeur
of toegangspoort. De kleur en op-
stelling zijn afhankelijk van de fa-
brikant (raadpleeg de handleiding bij
de motor);
❒druk op de instelknop van de mo-
tor (hierdoor gaat normaal gespro-
ken het “instel”-lampje branden).
Als handeling 2 is uitgevoerd, begin
dan binnen 30 seconden met han-
deling 3;
❒druk op de programmeerknop (A,
BofC) en laat de knop los. Druk de
programmeerknop nog een keer in
en laat deze weer los om de han-
deling te voltooien. Bij sommige mo-
toren moet deze handeling nog een
derde keer worden uitgevoerd om
de instelling te voltooien.
De motor kan het door HomeLink ver-
zonden signaal herkennen en vervol-
gens de garagedeur of toegangspoort
openen/sluiten.
EEN KNOP OPNIEUW
PROGRAMMEREN
Het is mogelijk om een andere af-
standsbediening onder een knop van het
HomeLink-systeem op te slaan; hierbij
wordt een eerder opgeslagen afstands-
bediening gewist.
WAARSCHUWINGControleer of er
tijdens het programmeren van het sys-
teem geen personen in de buurt van de
garagedeur of toegangspoort aanwezig
zijn; de garagedeur of toegangspoort
kan gaan bewegen en letsel veroorza-
ken.
WAARSCHUWINGTrek de hand-
rem aan, plaats de sleutel in het start-
systeem maar start de motor niet.
Ga als volgt te werk:
1) Druk op de gewenste HomeLink-
knopA,BofCen houd deze ingedrukt.
Laat de knop pas los als de handeling 3
is uitgevoerd;
2) als de LED Dvan het HomeLink-sys-
teem langzaam begint te knipperen (na
ongeveer 20 seconden), houd dan de af-
standsbediening zo dicht mogelijk in de
buurt van het HomeLink-systeem (houd
daarbij de knop ingedrukt waaronder de
functie moet worden opgeslagen). HomeLink kan alleen goed werken als
de geprogrammeerde wisselende code
met het systeem (garagedeur, toe-
gangspoort enz.) wordt gesynchroni-
seerd.
WAARSCHUWINGControleer of er
tijdens de synchronisatie van het sys-
teem geen personen in de buurt van de
garagedeur of toegangspoort aanwezig
zijn; de garagedeur of toegangspoort
kan gaan bewegen en dan letsel ver-
oorzaken.
WAARSCHUWINGDe auto moet
zich binnen het bereik van de motor be-
vinden. Trek de handrem aan, plaats de
sleutel in het startsysteem, maar start
de motor niet.
91
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
083-128 Alfa 159 NL 31-03-2009 11:21 Pagina 91
Page 120 of 331
DE GEPROGRAMMEERDE
AFSTANDSBEDIENINGEN
WISSEN
We raden u aan om alle afstandsbedie-
ningen uit HomeLink te wissen voordat
de auto wordt verkocht.
De informatie voor alle drie de knoppen
kan gelijktijdig worden gewist.
Ga als volgt te werk:
❒druk op de buitenste knoppen (Aen
C) en houd deze ingedrukt; na on-
geveer 20 seconden gaat de LED D
knipperen.
❒laat beide knoppen los.
INFORMATIE VOOR DE
TECHNISCHE DIENST
Als u het HomeLink-systeem met behulp
van de bovenstaande instructies niet
kunt programmeren, wendt u dan tot de
technische dienst (gratis nummer van
HomeLink 00800046635465) onder
vermelding van de volgende informatie:
❒merk en model van de auto, het pro-
ductiejaar en het land waar de au-
to is gekocht;
❒merk, model, leeftijd en bedrijfsfre-
quentie van de originele afstands-
bediening (als deze bekend is).
WAARSCHUWINGBij sommige te-
lefoonproviders kunt u geen gratis num-
mers bellen; in dat geval kunt u het be-
taalde nummer +49 6838 907-277
bellen (hiermee wordt een internatio-
naal gesprek gevoerd). De afstand tussen de afstandsbediening
en het HomeLink-systeem is afhankelijk
van het te programmeren systeem (fre-
quentie van de toegangspoort, garage-
deur of ander systeem).
Als de LED Dniet snel begint te knip-
peren, probeer het dan opnieuw en pas
de afstand tussen HomeLink en de af-
standsbediening aan (maak de afstand
iets groter). Als de LED na 20 seconden
nog steeds langzaam knippert, pas de
afstand tussen HomeLink en de af-
standsbediening dan nog een keer aan.
3) de LED Dvan het HomeLink-systeem
knippert, eerst langzaam en daarna
snel. Als de LED snel begint te knippe-
ren, laat dan beide knoppen (HomeLink
en afstandsbediening) los.
De eerder geprogrammeerde afstands-
bediening is uit HomeLink gewist en de
nieuwe kan worden gebruikt. Deze han-
deling heeft geen invloed op de ande-
re 2 knoppen van HomeLink.
92
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
083-128 Alfa 159 NL 31-03-2009 11:21 Pagina 92
Page 131 of 331
103
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN

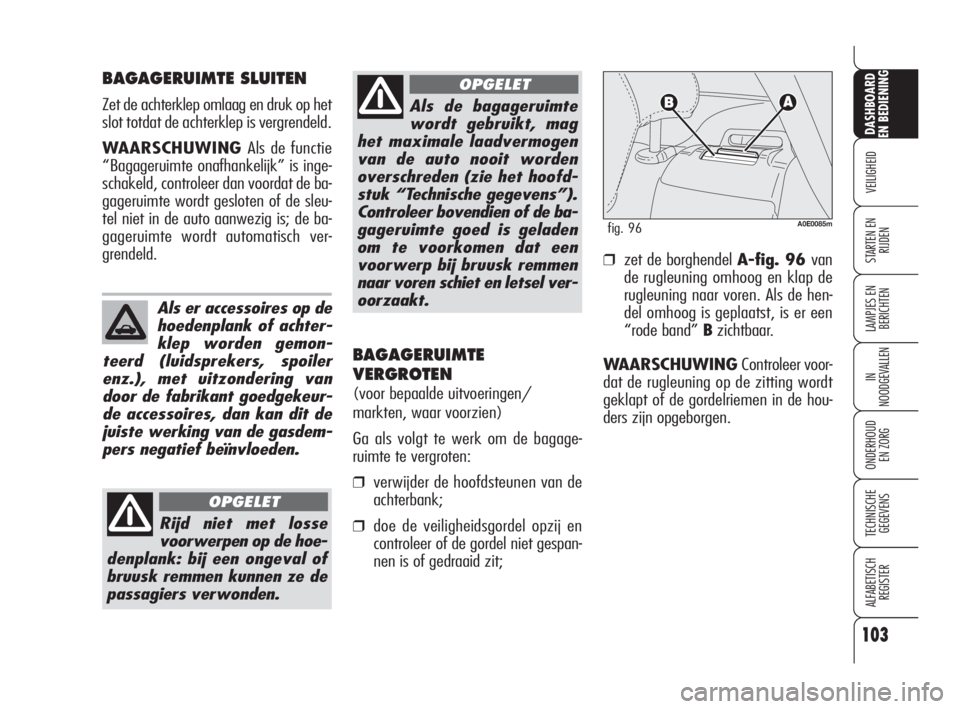

BAGAGERUIMTE SLUITEN
Zet de achterklep omlaag en druk op het
slot totdat de achterklep is vergrendeld.
WAARSCHUWING Als de functie
“Bagageruimte onafhankelijk” is inge-
schakeld, controleer dan voordat de ba-
gageruimte wordt gesloten of de sleu-
tel niet in de auto aanwezig is; de ba-
gageruimte wordt automatisch ver-
grendeld.
Als er accessoires op de
hoedenplank of achter-
klep worden gemon-
teerd (luidsprekers, spoiler
enz.), met uitzondering van
door de fabrikant goedgekeur-
de accessoires, dan kan dit de
juiste werking van de gasdem-
pers negatief beïnvloeden.
Als de bagageruimte
wordt gebruikt, mag
het maximale laadvermogen
van de auto nooit worden
overschreden (zie het hoofd-
stuk “Technische gegevens”).
Controleer bovendien of de ba-
gageruimte goed is geladen
om te voorkomen dat een
voorwerp bij bruusk remmen
naar voren schiet en letsel ver-
oorzaakt.
OPGELET
Rijd niet met losse
voorwerpen op de hoe-
denplank: bij een ongeval of
bruusk remmen kunnen ze de
passagiers verwonden.
OPGELET
❒zet de borghendel A-fig. 96 van
de rugleuning omhoog en klap de
rugleuning naar voren. Als de hen-
del omhoog is geplaatst, is er een
“rode band” Bzichtbaar.
WAARSCHUWING Controleer voor-
dat de rugleuning op de zitting wordt
geklapt of de gordelriemen in de hou-
ders zijn opgeborgen.
A0E0085mfig. 96
BAGAGERUIMTE
VERGROTEN
(voor bepaalde uitvoeringen/
markten, waar voorzien)
Ga als volgt te werk om de bagage-
ruimte te vergroten:
❒verwijder de hoofdsteunen van de
achterbank;
❒doe de veiligheidsgordel opzij en
controleer of de gordel niet gespan-
nen is of gedraaid zit;
083-128 Alfa 159 NL 31-03-2009 11:21 Pagina 103
Page 132 of 331
104
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN

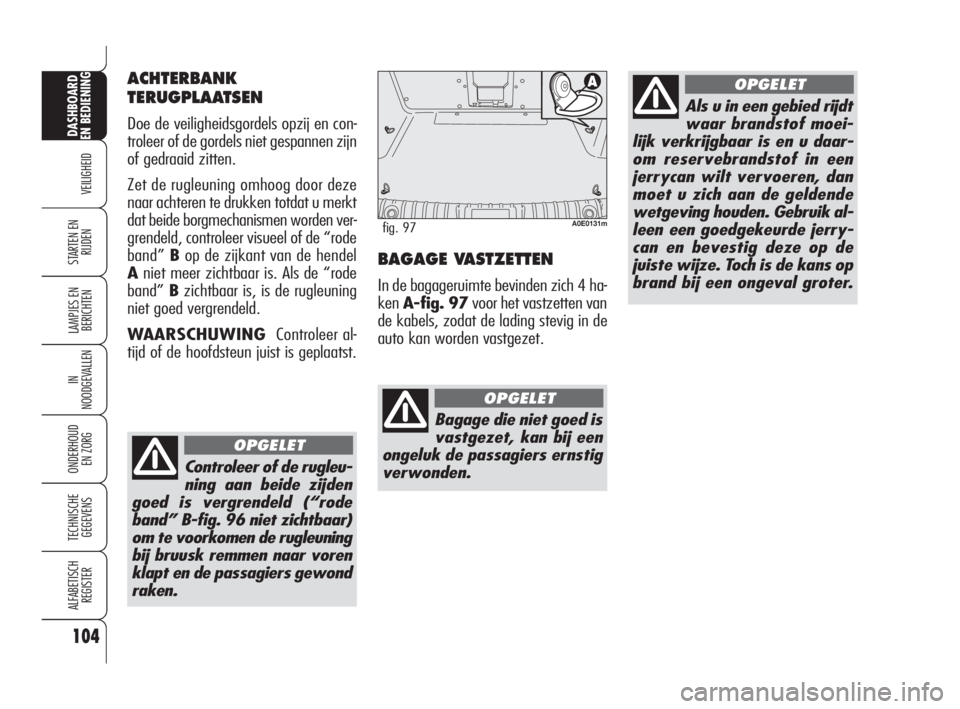

RIJDENBAGAGE VASTZETTEN
In de bagageruimte bevinden zich 4 ha-
kenA-fig. 97voor het vastzetten van
de kabels, zodat de lading stevig in de
auto kan worden vastgezet.
A0E0131mfig. 97
Bagage die niet goed is
vastgezet, kan bij een
ongeluk de passagiers ernstig
verwonden.
OPGELET
Als u in een gebied rijdt
waar brandstof moei-
lijk verkrijgbaar is en u daar-
om reservebrandstof in een
jerrycan wilt vervoeren, dan
moet u zich aan de geldende
wetgeving houden. Gebruik al-
leen een goedgekeurde jerry-
can en bevestig deze op de
juiste wijze. Toch is de kans op
brand bij een ongeval groter.
OPGELET
Controleer of de rugleu-
ning aan beide zijden
goed is vergrendeld (“rode
band” B-fig. 96 niet zichtbaar)
om te voorkomen de rugleuning
bij bruusk remmen naar voren
klapt en de passagiers gewond
raken.
OPGELET
ACHTERBANK
TERUGPLAATSEN
Doe de veiligheidsgordels opzij en con-
troleer of de gordels niet gespannen zijn
of gedraaid zitten.
Zet de rugleuning omhoog door deze
naar achteren te drukken totdat u merkt
dat beide borgmechanismen worden ver-
grendeld, controleer visueel of de “rode
band”Bop de zijkant van de hendel
Aniet meer zichtbaar is. Als de “rode
band”Bzichtbaar is, is de rugleuning
niet goed vergrendeld.
WAARSCHUWING Controleer al-
tijd of de hoofdsteun juist is geplaatst.
083-128 Alfa 159 NL 31-03-2009 11:21 Pagina 104
Page 145 of 331

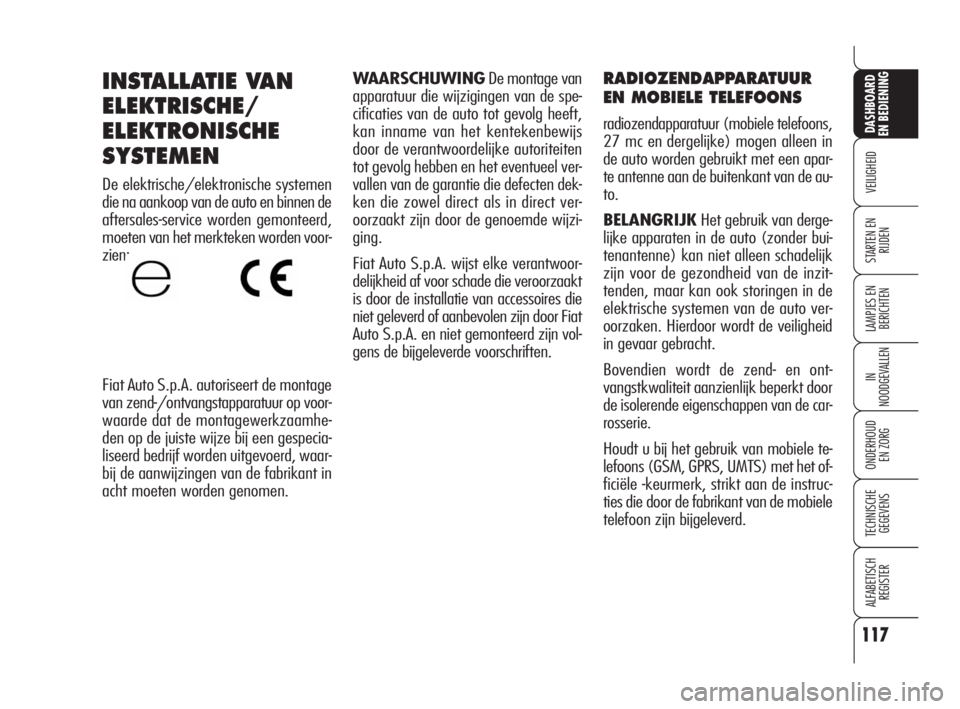

INSTALLATIE VAN
ELEKTRISCHE/
ELEKTRONISCHE
SYSTEMEN
De elektrische/elektronische systemen
die na aankoop van de auto en binnen de
aftersales-service worden gemonteerd,
moeten van het merkteken worden voor-
zien:
Fiat Auto S.p.A. autoriseert de montage
van zend-/ontvangstapparatuur op voor-
waarde dat de montagewerkzaamhe-
den op de juiste wijze bij een gespecia-
liseerd bedrijf worden uitgevoerd, waar-
bij de aanwijzingen van de fabrikant in
acht moeten worden genomen.
117
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
RADIOZENDAPPARATUUR
EN MOBIELE TELEFOONS
radiozendapparatuur (mobiele telefoons,
27 mc en dergelijke) mogen alleen in
de auto worden gebruikt met een apar-
te antenne aan de buitenkant van de au-
to.
BELANGRIJKHet gebruik van derge-
lijke apparaten in de auto (zonder bui-
tenantenne) kan niet alleen schadelijk
zijn voor de gezondheid van de inzit-
tenden, maar kan ook storingen in de
elektrische systemen van de auto ver-
oorzaken. Hierdoor wordt de veiligheid
in gevaar gebracht.
Bovendien wordt de zend- en ont-
vangstkwaliteit aanzienlijk beperkt door
de isolerende eigenschappen van de car-
rosserie.
Houdt u bij het gebruik van mobiele te-
lefoons (GSM, GPRS, UMTS) met het of-
ficiële -keurmerk, strikt aan de instruc-
ties die door de fabrikant van de mobiele
telefoon zijn bijgeleverd.
WAARSCHUWINGDe montage van
apparatuur die wijzigingen van de spe-
cificaties van de auto tot gevolg heeft,
kan inname van het kentekenbewijs
door de verantwoordelijke autoriteiten
tot gevolg hebben en het eventueel ver-
vallen van de garantie die defecten dek-
ken die zowel direct als in direct ver-
oorzaakt zijn door de genoemde wijzi-
ging.
Fiat Auto S.p.A. wijst elke verantwoor-
delijkheid af voor schade die veroorzaakt
is door de installatie van accessoires die
niet geleverd of aanbevolen zijn door Fiat
Auto S.p.A. en niet gemonteerd zijn vol-
gens de bijgeleverde voorschriften.
083-128 Alfa 159 NL 31-03-2009 11:21 Pagina 117
Page 151 of 331
123
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
Als de oorspronkelijke situatie is hersteld
na gebruik van de bandenreparatieset
Fix&Go automatic en de lekke band
blijft aangegeven op het instrumenten-
paneel, wendt u dan tot het Alfa Ro-
meo Servicenetwerk.
De bandenspanning kan variëren af-
hankelijk van de buitentemperatuur. Het
TPMS kan tijdelijk een te lage banden-
spanning signaleren. Controleer in dat
geval de bandenspanning bij koude ban-
den en herstel zo nodig de spanning. Voor het TPMS-systeem is speciale uit-
rusting nodig. Raadpleeg het Alfa Ro-
meo Servicenetwerk voor de accessoi-
res die geschikt zijn voor het systeem
(wielen, wieldoppen, enz.). Het gebruik
van andere accessoires kan de norma-
le werking van het systeem verhinde-
ren. Omdat er gebruik wordt gemaakt
van speciale ventielen kunnen er uit-
sluitend door Alfa Romeo goedgekeur-
de afdichtvloeistoffen worden gebruikt
voor de reparatie van de band; het ge-
bruik van andere vloeistoffen zou de nor-
male werking van het systeem kunnen
belemmeren.
Als de auto is uitgerust met het TPMS-
systeem, moet bij het demonteren van
een band ook het rubber van het ven-
tiel en de bevestigingsmoer van de sen-
sor worden vervangen. Wendt u hiervoor
tot het Alfa Romeo Servicenetwerk.Als de auto is uitgerust met het TPMS,
moeten er speciale voorzorgsmaatre-
gelen bij het monteren/demonteren van
de banden en/of velgen in acht worden
genomen. De banden en/of de velgen
mogen uitsluitend door gespecialiseerd
personeel worden vervangen om te
voorkomen dat de sensoren beschadigd
raken of verkeerd worden gemonteerd.
Wendt u tot het Alfa Romeo Service-
netwerk.
083-128 Alfa 159 NL 31-03-2009 11:21 Pagina 123
Page 158 of 331
130
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
Druk tijdens het rijden
niet op de knop C.
Via de oprolautomaat wordt de lengte
van de gordel automatisch aangepast
aan het postuur van de drager en heeft
hij/zij toch voldoende bewegingsvrij-
heid.
Als de auto op een steile helling staat,
kan de rolautomaat blokkeren; dit is een
normaal verschijnsel. Bovendien blok-
keert de rolautomaat als u de gordel snel
uittrekt. Hij blokkeert ook bij hard rem-
men, botsingen en bij hoge snelheden in
bochten.

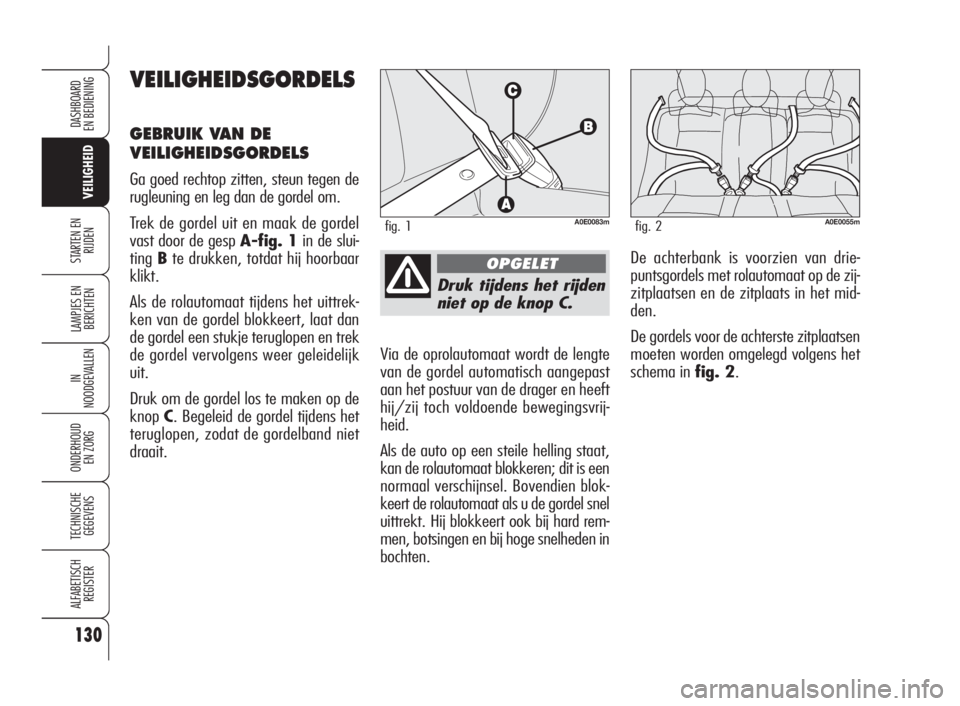

VEILIGHEIDSGORDELS
GEBRUIK VAN DE
VEILIGHEIDSGORDELS
Ga goed rechtop zitten, steun tegen de
rugleuning en leg dan de gordel om.
Trek de gordel uit en maak de gordel
vast door de gesp A-fig. 1in de slui-
tingBte drukken, totdat hij hoorbaar
klikt.
Als de rolautomaat tijdens het uittrek-
ken van de gordel blokkeert, laat dan
de gordel een stukje teruglopen en trek
de gordel vervolgens weer geleidelijk
uit.
Druk om de gordel los te maken op de
knopC. Begeleid de gordel tijdens het
teruglopen, zodat de gordelband niet
draait.
OPGELET
A0E0083mfig. 1A0E0055mfig. 2
De achterbank is voorzien van drie-
puntsgordels met rolautomaat op de zij-
zitplaatsen en de zitplaats in het mid-
den.
De gordels voor de achterste zitplaatsen
moeten worden omgelegd volgens het
schema in fig. 2.
129-148 Alfa 159 NL:129-150 Alfa 159 1ed 31-03-2009 11:22 Pagina 130
