Alfa Romeo 159 2010 Manual de Empleo y Cuidado (in Spanish)

79
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

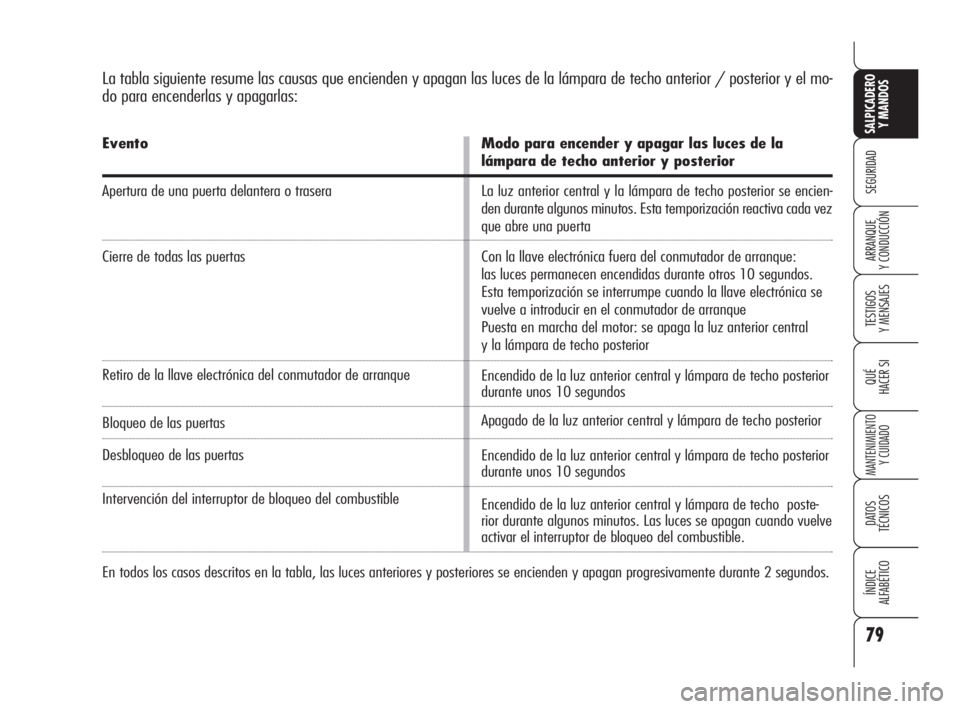

La tabla siguiente resume las causas que encienden y apagan las luces de la lámpara de techo anterior / posterior y el mo-
do para encenderlas y apagarlas:
Evento
Apertura de una puerta delantera o trasera
Cierre de todas las puertas
Retiro de la llave electrónica del conmutador de arranque
Bloqueo de las puertas
Desbloqueo de las puertas
Intervención del interruptor de bloqueo del combustible
Modo para encender y apagar las luces de la
lámpara de techo anterior y posterior
La luz anterior central y la lámpara de techo posterior se encien-
den durante algunos minutos. Esta temporización reactiva cada vez
que abre una puerta
Con la llave electrónica fuera del conmutador de arranque:
las luces permanecen encendidas durante otros 10 segundos.
Esta temporización se interrumpe cuando la llave electrónica se
vuelve a introducir en el conmutador de arranque
Puesta en marcha del motor: se apaga la luz anterior central
y la lámpara de techo posterior
Encendido de la luz anterior central y lámpara de techo posterior
durante unos 10 segundos
Apagado de la luz anterior central y lámpara de techo posterior
Encendido de la luz anterior central y lámpara de techo posterior
durante unos 10 segundos
Encendido de la luz anterior central y lámpara de techo poste-
rior durante algunos minutos. Las luces se apagan cuando vuelve
activar el interruptor de bloqueo del combustible.
En todos los casos descritos en la tabla, las luces anteriores y posteriores se encienden y apagan progresivamente durante 2 segundos.
046-082 Alfa 159 E 8-04-2009 11:26 Pagina 79

80
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓNADVERTENCIASi deja una puerta
abierta, las luces se apagarán automá-
ticamente después de algunos minutos.
Para volver a encenderlas abra o cierre
la misma u otra puerta.
Versiones con techo
practicable fig. 60
(para versiones/paises,
donde esté previsto)
Las versiones dotadas de techo practi-
cable tienen dos lámparas de techo pos-
teriores, ubicadas sobre las puertas tra-
seras.
Presione la parte transparenteA-fig.

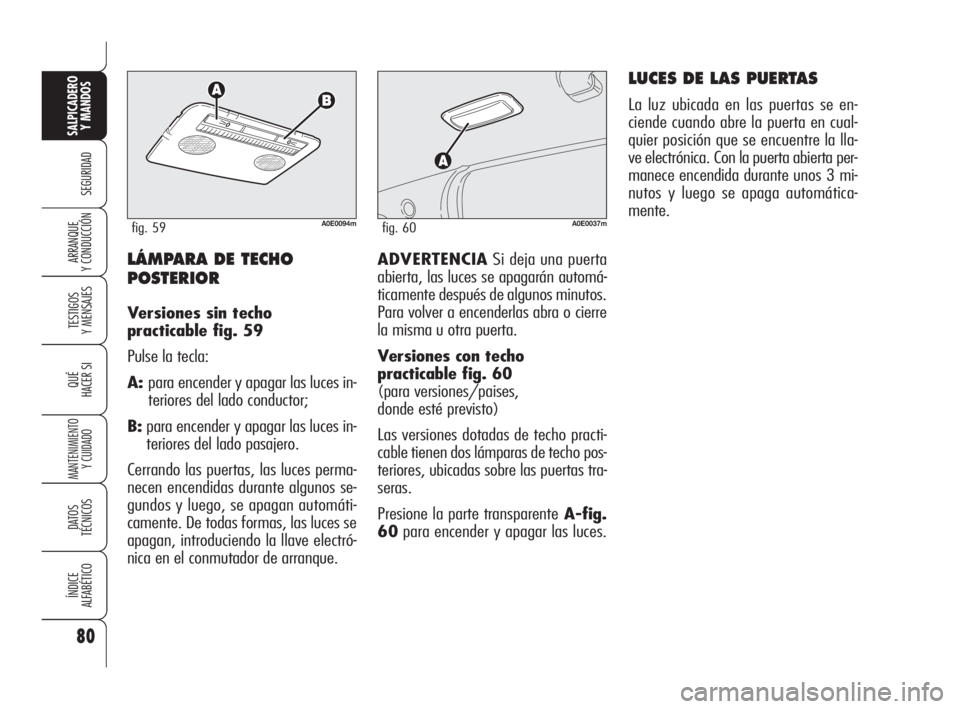

60para encender y apagar las luces.LÁMPARA DE TECHO
POSTERIOR
Versiones sin techo
practicable fig. 59
Pulse la tecla:
A: para encender y apagar las luces in-
teriores del lado conductor;
B:para encender y apagar las luces in-
teriores del lado pasajero.
Cerrando las puertas, las luces perma-
necen encendidas durante algunos se-
gundos y luego, se apagan automáti-
camente. De todas formas, las luces se
apagan, introduciendo la llave electró-
nica en el conmutador de arranque.
A0E0094mfig. 59A0E0037mfig. 60
LUCES DE LAS PUERTAS
La luz ubicada en las puertas se en-
ciende cuando abre la puerta en cual-
quier posición que se encuentre la lla-
ve electrónica. Con la puerta abierta per-
manece encendida durante unos 3 mi-
nutos y luego se apaga automática-
mente.
046-082 Alfa 159 E 8-04-2009 11:26 Pagina 80

81
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

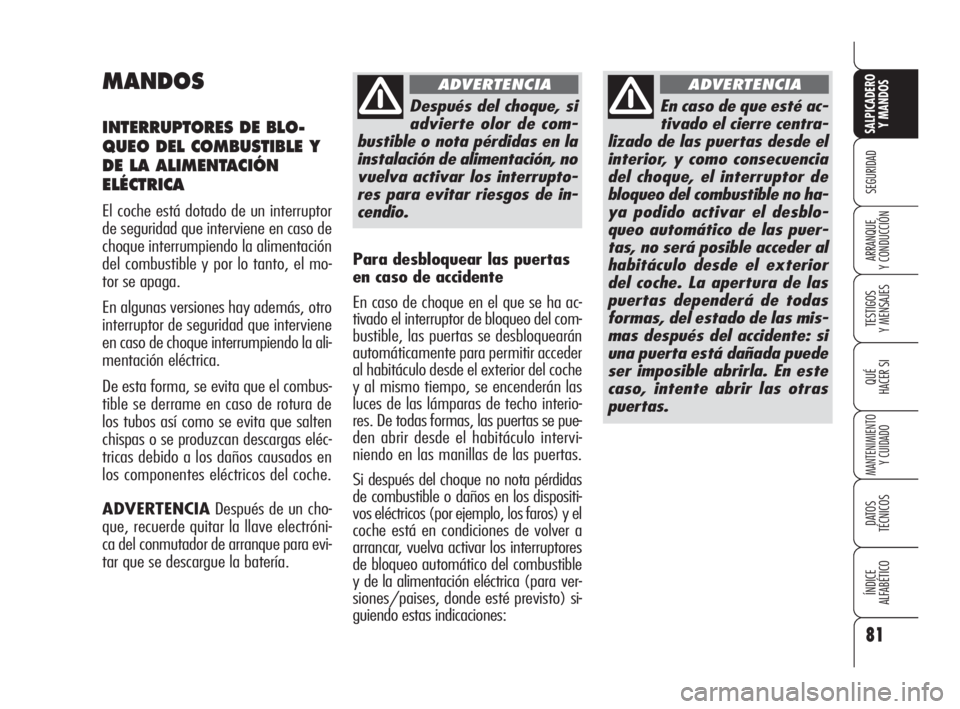

MANDOS
INTERRUPTORES DE BLO-
QUEO DEL COMBUSTIBLE Y
DE LA ALIMENTACIÓN
ELÉCTRICA
El coche está dotado de un interruptor
de seguridad que interviene en caso de
choque interrumpiendo la alimentación
del combustible y por lo tanto, el mo-
tor se apaga.
En algunas versiones hay además, otro
interruptor de seguridad que interviene
en caso de choque interrumpiendo la ali-
mentación eléctrica.
De esta forma, se evita que el combus-
tible se derrame en caso de rotura de
los tubos así como se evita que salten
chispas o se produzcan descargas eléc-
tricas debido a los daños causados en
los componentes eléctricos del coche.
ADVERTENCIADespués de un cho-
que, recuerde quitar la llave electróni-
ca del conmutador de arranque para evi-
tar que se descargue la batería.
Después del choque, si
advierte olor de com-
bustible o nota pérdidas en la
instalación de alimentación, no
vuelva activar los interrupto-
res para evitar riesgos de in-
cendio.
ADVERTENCIA
En caso de que esté ac-
tivado el cierre centra-
lizado de las puertas desde el
interior, y como consecuencia
del choque, el interruptor de
bloqueo del combustible no ha-
ya podido activar el desblo-
queo automático de las puer-
tas, no será posible acceder al
habitáculo desde el exterior
del coche. La apertura de las
puertas dependerá de todas
formas, del estado de las mis-
mas después del accidente: si
una puerta está dañada puede
ser imposible abrirla. En este
caso, intente abrir las otras
puertas.
ADVERTENCIA
Para desbloquear las puertas
en caso de accidente
En caso de choque en el que se ha ac-
tivado el interruptor de bloqueo del com-
bustible, las puertas se desbloquearán
automáticamente para permitir acceder
al habitáculo desde el exterior del coche
y al mismo tiempo, se encenderán las
luces de las lámparas de techo interio-
res. De todas formas, las puertas se pue-
den abrir desde el habitáculo intervi-
niendo en las manillas de las puertas.
Si después del choque no nota pérdidas
de combustible o daños en los dispositi-
vos eléctricos (por ejemplo, los faros) y el
coche está en condiciones de volver a
arrancar, vuelva activar los interruptores
de bloqueo automático del combustible
y de la alimentación eléctrica (para ver-
siones/paises, donde esté previsto) si-
guiendo estas indicaciones:
046-082 Alfa 159 E 8-04-2009 11:26 Pagina 81

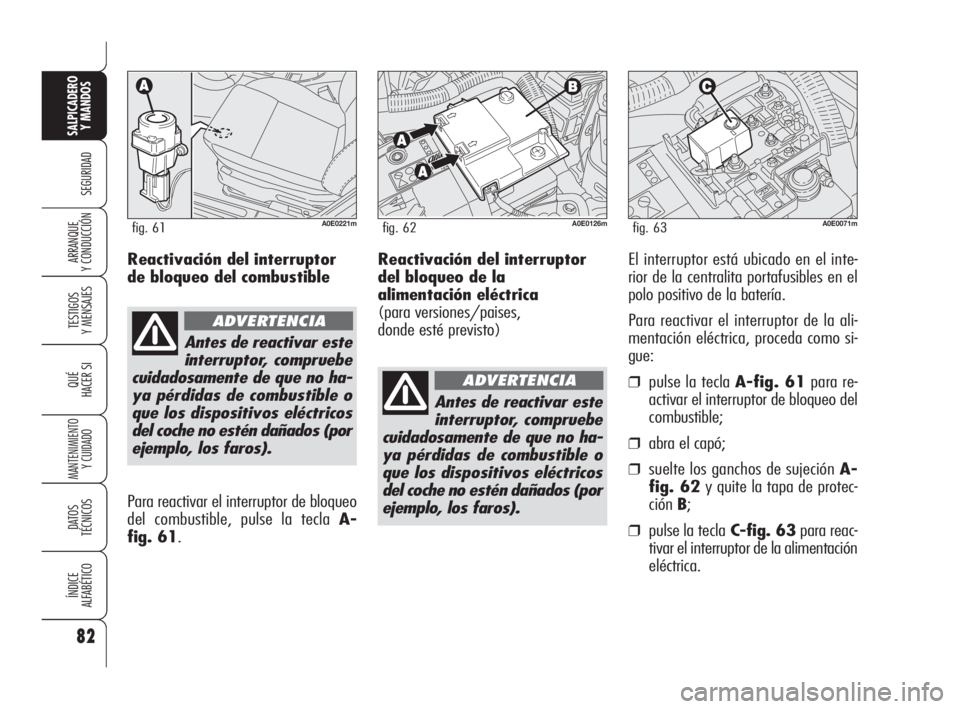

Reactivación del interruptor
del bloqueo de la
alimentación eléctrica
(para versiones/paises,
donde esté previsto)El interruptor está ubicado en el inte-
rior de la centralita portafusibles en el
polo positivo de la batería.
Para reactivar el interruptor de la ali-
mentación eléctrica, proceda como si-
gue:
❒pulse la tecla A-fig. 61para re-
activar el interruptor de bloqueo del
combustible;
❒abra el capó;
❒suelte los ganchos de sujeción A-
fig. 62y quite la tapa de protec-
ción B;
❒pulse la teclaC-fig. 63para reac-
tivar el interruptor de la alimentación
eléctrica.
82
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
A0E0126mfig. 62
Antes de reactivar este
interruptor, compruebe
cuidadosamente de que no ha-
ya pérdidas de combustible o
que los dispositivos eléctricos
del coche no estén dañados (por
ejemplo, los faros).
ADVERTENCIA
A0E0071mfig. 63
Reactivación del interruptor
de bloqueo del combustible
Antes de reactivar este
interruptor, compruebe
cuidadosamente de que no ha-
ya pérdidas de combustible o
que los dispositivos eléctricos
del coche no estén dañados (por
ejemplo, los faros).
ADVERTENCIA
Para reactivar el interruptor de bloqueo
del combustible, pulse la tecla A-
fig. 61.
A0E0221mfig. 61
046-082 Alfa 159 E 8-04-2009 11:26 Pagina 82

83
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

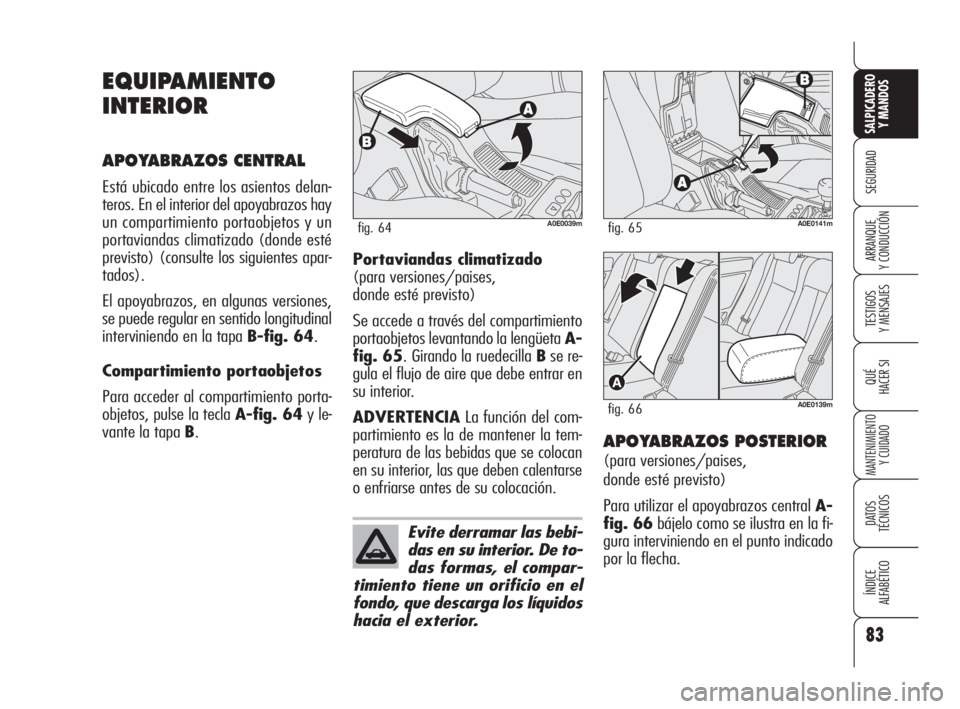

EQUIPAMIENTO
INTERIOR
APOYABRAZOS CENTRAL
Está ubicado entre los asientos delan-
teros. En el interior del apoyabrazos hay
un compartimiento portaobjetos y un
portaviandas climatizado (donde esté
previsto) (consulte los siguientes apar-
tados).
El apoyabrazos, en algunas versiones,
se puede regular en sentido longitudinal
interviniendo en la tapa B-fig. 64.
Compartimiento portaobjetos
Para acceder al compartimiento porta-
objetos, pulse la tecla A-fig. 64y le-
vante la tapa B.
A0E0141mfig. 65
Evite derramar las bebi-
das en su interior. De to-
das formas, el compar-
timiento tiene un orificio en el
fondo, que descarga los líquidos
hacia el exterior.
APOYABRAZOS POSTERIOR
(para versiones/paises,
donde esté previsto)
Para utilizar el apoyabrazos central A-
fig. 66bájelo como se ilustra en la fi-
gura interviniendo en el punto indicado
por la flecha.
A0E0139mfig. 66
A0E0039mfig. 64
Portaviandas climatizado
(para versiones/paises,
donde esté previsto)
Se accede a través del compartimiento
portaobjetos levantando la lengüeta A-
fig. 65. Girando la ruedecilla Bse re-
gula el flujo de aire que debe entrar en
su interior.
ADVERTENCIALa función del com-
partimiento es la de mantener la tem-
peratura de las bebidas que se colocan
en su interior, las que deben calentarse
o enfriarse antes de su colocación.
083-128 Alfa 159 E 9-12-2009 11:21 Pagina 83

84
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓNAPOYABRAZOS CON
COMPARTIMIENTO
PORTAOBJETOS
(para versiones/paises,
donde esté previsto)

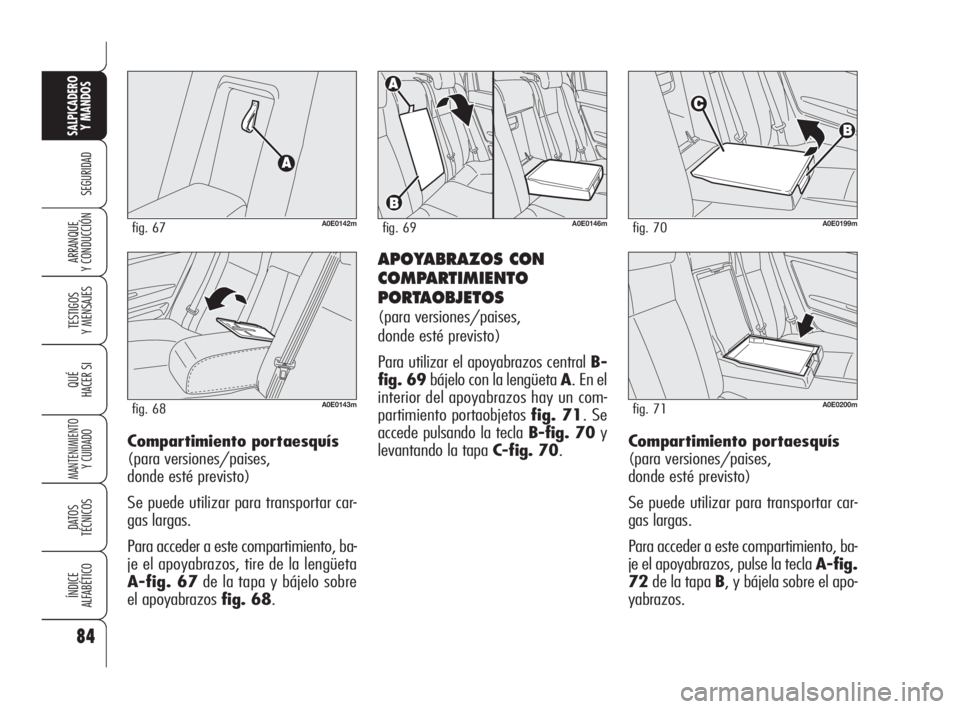

Para utilizar el apoyabrazos central B-
fig. 69bájelo con la lengüeta A. En el
interior del apoyabrazos hay un com-
partimiento portaobjetos fig. 71. Se
accede pulsando la tecla B-fig. 70y
levantando la tapa C-fig. 70.
A0E0146mfig. 69
A0E0200mfig. 71
A0E0199mfig. 70
Compartimiento portaesquís
(para versiones/paises,
donde esté previsto)
Se puede utilizar para transportar car-
gas largas.
Para acceder a este compartimiento, ba-
je el apoyabrazos, pulse la tecla A-fig.
72de la tapa B, y bájela sobre el apo-
yabrazos. Compartimiento portaesquís
(para versiones/paises,
donde esté previsto)
Se puede utilizar para transportar car-
gas largas.
Para acceder a este compartimiento, ba-
je el apoyabrazos, tire de la lengüeta
A-fig. 67de la tapa y bájelo sobre
el apoyabrazos fig. 68.
A0E0142mfig. 67
A0E0143mfig. 68
083-128 Alfa 159 E 9-12-2009 11:21 Pagina 84

85
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

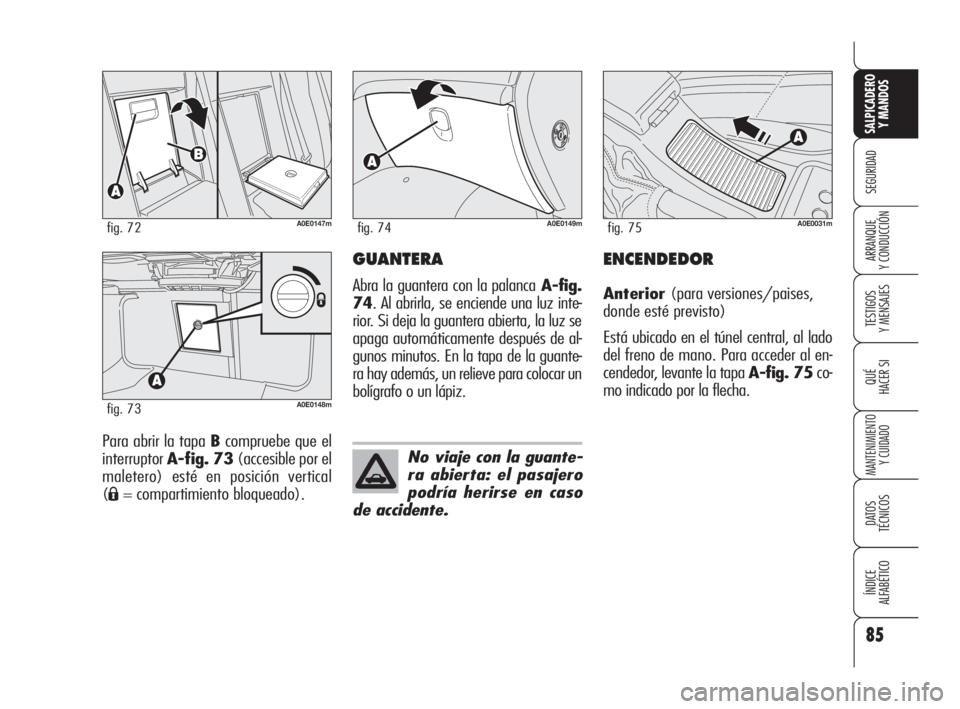

Para abrir la tapa Bcompruebe que el
interruptor A-fig. 73(accesible por el
maletero) esté en posición vertical
(
Á= compartimiento bloqueado).
A0E0148mfig. 73
A0E0147mfig. 72
GUANTERA
Abra la guantera con la palancaA-fig.
74. Al abrirla, se enciende una luz inte-
rior. Si deja la guantera abierta, la luz se
apaga automáticamente después de al-
gunos minutos. En la tapa de la guante-
ra hay además, un relieve para colocar un
bolígrafo o un lápiz.
A0E0149mfig. 74
No viaje con la guante-
ra abierta: el pasajero
podría herirse en caso
de accidente.
ENCENDEDOR
Anterior (para versiones/paises,
donde esté previsto)
Está ubicado en el túnel central, al lado
del freno de mano. Para acceder al en-
cendedor, levante la tapa A-fig. 75co-
mo indicado por la flecha.
A0E0031mfig. 75
083-128 Alfa 159 E 9-12-2009 11:21 Pagina 85

86
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE

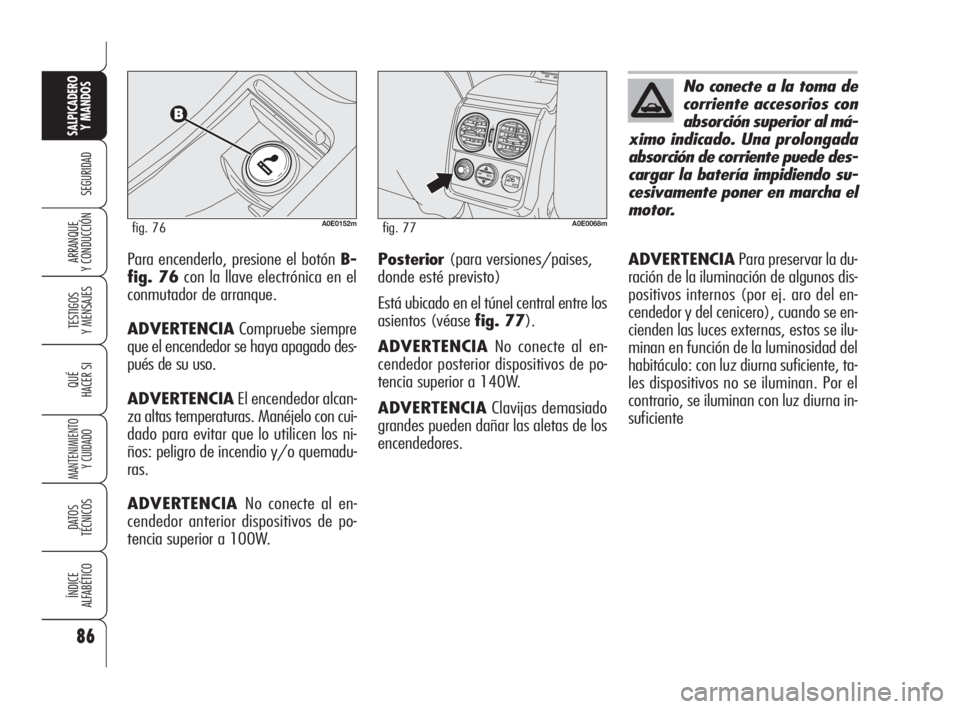

Y CONDUCCIÓNPara encenderlo, presione el botón B-
fig. 76con la llave electrónica en el
conmutador de arranque.
ADVERTENCIACompruebe siempre
que el encendedor se haya apagado des-
pués de su uso.
ADVERTENCIAEl encendedor alcan-
za altas temperaturas. Manéjelo con cui-
dado para evitar que lo utilicen los ni-
ños: peligro de incendio y/o quemadu-
ras.
ADVERTENCIA No conecte al en-
cendedor anterior dispositivos de po-
tencia superior a 100W.
A0E0152mfig. 76
Posterior (para versiones/paises,
donde esté previsto)
Está ubicado en el túnel central entre los
asientos (véase fig. 77).
ADVERTENCIANo conecte al en-
cendedor posterior dispositivos de po-
tencia superior a 140W.
ADVERTENCIAClavijas demasiado
grandes pueden dañar las aletas de los
encendedores.
No conecte a la toma de
corriente accesorios con
absorción superior al má-
ximo indicado. Una prolongada
absorción de corriente puede des-
cargar la batería impidiendo su-
cesivamente poner en marcha el
motor.
OF
F
O
I
A
UT
OA
U
T
O
A0E0068mfig. 77
ADVERTENCIAPara preservar la du-
ración de la iluminación de algunos dis-
positivos internos (por ej. aro del en-
cendedor y del cenicero), cuando se en-
cienden las luces externas, estos se ilu-
minan en función de la luminosidad del
habitáculo: con luz diurna suficiente, ta-
les dispositivos no se iluminan. Por el
contrario, se iluminan con luz diurna in-
suficiente
083-128 Alfa 159 E 9-12-2009 11:21 Pagina 86

87
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

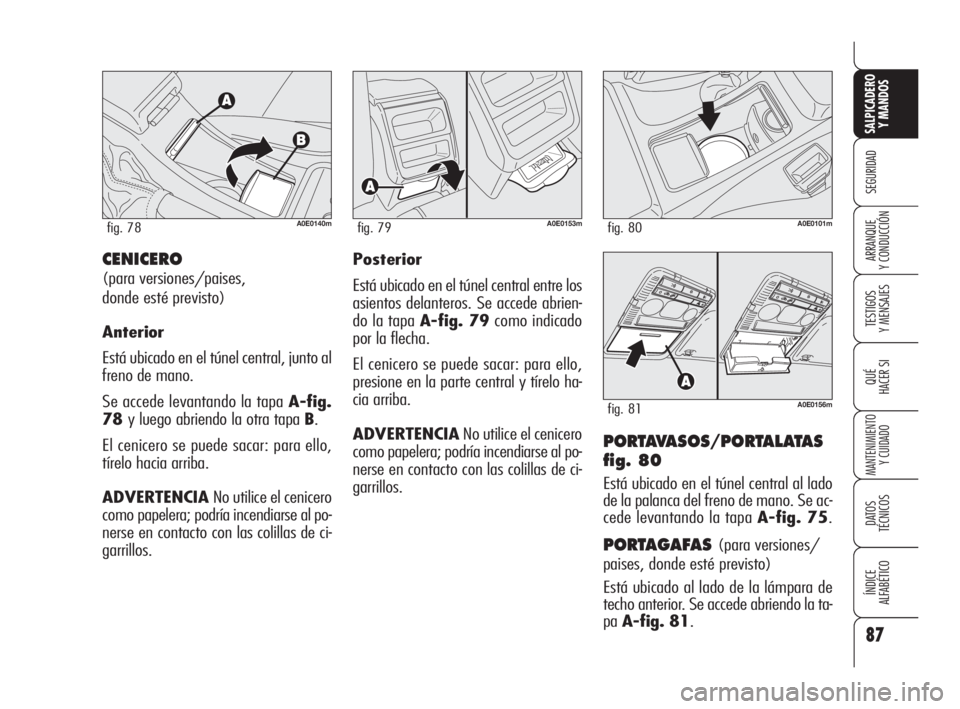

PORTAVASOS/PORTALATAS
fig. 80
Está ubicado en el túnel central al lado
de la palanca del freno de mano. Se ac-
cede levantando la tapa A-fig. 75.
PORTAGAFAS (para versiones/
paises, donde esté previsto)
Está ubicado al lado de la lámpara de
techo anterior. Se accede abriendo la ta-
pa A-fig. 81.
CENICERO
(para versiones/paises,
donde esté previsto)
Anterior
Está ubicado en el túnel central, junto al
freno de mano.
Se accede levantando la tapa A-fig.
78 y luego abriendo la otra tapa B.
El cenicero se puede sacar: para ello,
tírelo hacia arriba.
ADVERTENCIA No utilice el cenicero
como papelera; podría incendiarse al po-
nerse en contacto con las colillas de ci-
garrillos.
A0E0153mfig. 79A0E0101mfig. 80
A0E0156mfig. 81
Posterior
Está ubicado en el túnel central entre los
asientos delanteros. Se accede abrien-
do la tapa A-fig. 79como indicado
por la flecha.
El cenicero se puede sacar: para ello,
presione en la parte central y tírelo ha-
cia arriba.
ADVERTENCIANo utilice el cenicero
como papelera; podría incendiarse al po-
nerse en contacto con las colillas de ci-
garrillos.
A0E0140mfig. 78
083-128 Alfa 159 E 9-12-2009 11:21 Pagina 87

88
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE

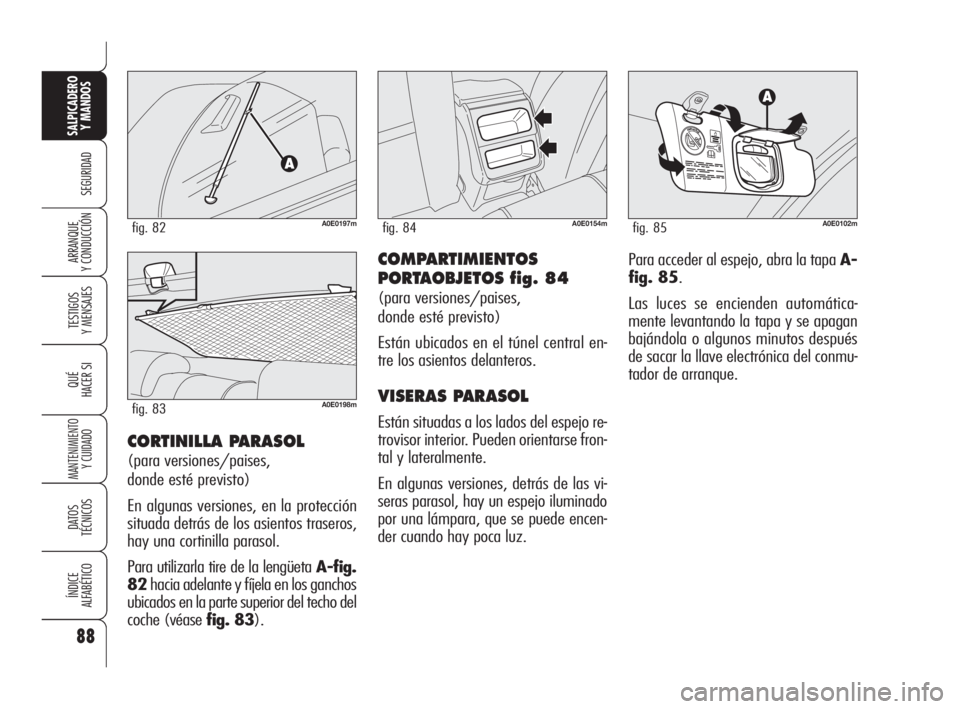

Y CONDUCCIÓNCOMPARTIMIENTOS
PORTAOBJETOS fig. 84
(para versiones/paises,
donde esté previsto)
Están ubicados en el túnel central en-
tre los asientos delanteros.
VISERAS PARASOL
Están situadas a los lados del espejo re-
trovisor interior. Pueden orientarse fron-
tal y lateralmente.
En algunas versiones, detrás de las vi-
seras parasol, hay un espejo iluminado
por una lámpara, que se puede encen-
der cuando hay poca luz.
A0E0154mfig. 84A0E0102mfig. 85
Para acceder al espejo, abra la tapa A-
fig. 85.
Las luces se encienden automática-
mente levantando la tapa y se apagan
bajándola o algunos minutos después
de sacar la llave electrónica del conmu-
tador de arranque.
CORTINILLA PARASOL
(para versiones/paises,
donde esté previsto)
En algunas versiones, en la protección
situada detrás de los asientos traseros,
hay una cortinilla parasol.
Para utilizarla tire de la lengüeta A-fig.
82hacia adelante y fíjela en los ganchos
ubicados en la parte superior del techo del
coche (véase fig. 83).
A0E0197mfig. 82
A0E0198mfig. 83
083-128 Alfa 159 E 9-12-2009 11:21 Pagina 88
