chladící kapalina Alfa Romeo 159 2010 Návod k použití a údržbě (in Czech)

228
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
228
KONTROLA
HLADIN KAPALIN
Údaje o množství kapalin najdete v ka-
pitole “Technické údaje”.
1.Motorový olej - 2. Baterie
3.Brzdová kapalina - 4.Kapalina do
ostřikovačů - 5.Chladicí kapalina mo-
toru - 6.Kapalina do posilovače řízení
obr. 2 - Verze 1750 TURBO BENZÍN
2
4
1 6
53
A0E0854m
Při práci v motorovém
prostoru nekuřte. v
prostoru mohou být hořlavé
plyny a páry, které se mohou
vznítit.
POZOR
Pozor: při doplňování
nezaměňte kapaliny
různého typu: Nejsou
navzájem kompatibilní a zámě-
nou by se mohlo poškodit vo-
zidlo.
A0E0374mobr. 1 - Verze 1.8 140 k
223-248 Alfa 159 CZ 24-04-2009 9:55 Pagina 228

229
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
229
obr. 3/a - Verze 3.2 JTSA0E0038m
1.Motorový olej - 2. Baterie
3.Brzdová kapalina - 4.Kapalina do
ostřikovačů - 5.Chladicí kapalina mo-
toru - 6.Kapalina do posilovače řízení
obr. 3 - Verze 2.2 JTS SelespeedA0E0161m
1.Motorový olej - 2. Baterie
3.Brzdová kapalina - 4.Kapalina do
ostřikovačů - 5.Chladicí kapalina mo-
toru - 6.Kapalina do posilovače řízení
223-248 Alfa 159 CZ 24-04-2009 9:55 Pagina 229

230
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
230
obr. 4 - Verze 1.9 JTDM8v - 1.9 JTDM16vA0E0162m
1.Motorový olej - 2. Baterie
3.Brzdová kapalina - 4.Kapalina do
ostřikovačů - 5.Chladicí kapalina mo-
toru - 6.Kapalina do posilovače řízení
1.Motorový olej - 2. Baterie
3.Brzdová kapalina - 4.Kapalina do
ostřikovačů - 5.Chladicí kapalina mo-
toru - 6.Kapalina do posilovače řízení
obr. 5 - Verze 2.0 JTDM
653
2
4
1
A0E0853m
223-248 Alfa 159 CZ 24-04-2009 9:55 Pagina 230

231
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
231
obr. 6 - Verze 2.4 JTDMA0E0203m
1.Motorový olej - 2. Baterie
3.Brzdová kapalina - 4.Kapalina do
ostřikovačů - 5.Chladicí kapalina mo-
toru - 6.Kapalina do posilovače řízení
223-248 Alfa 159 CZ 24-04-2009 9:55 Pagina 231

234
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
234

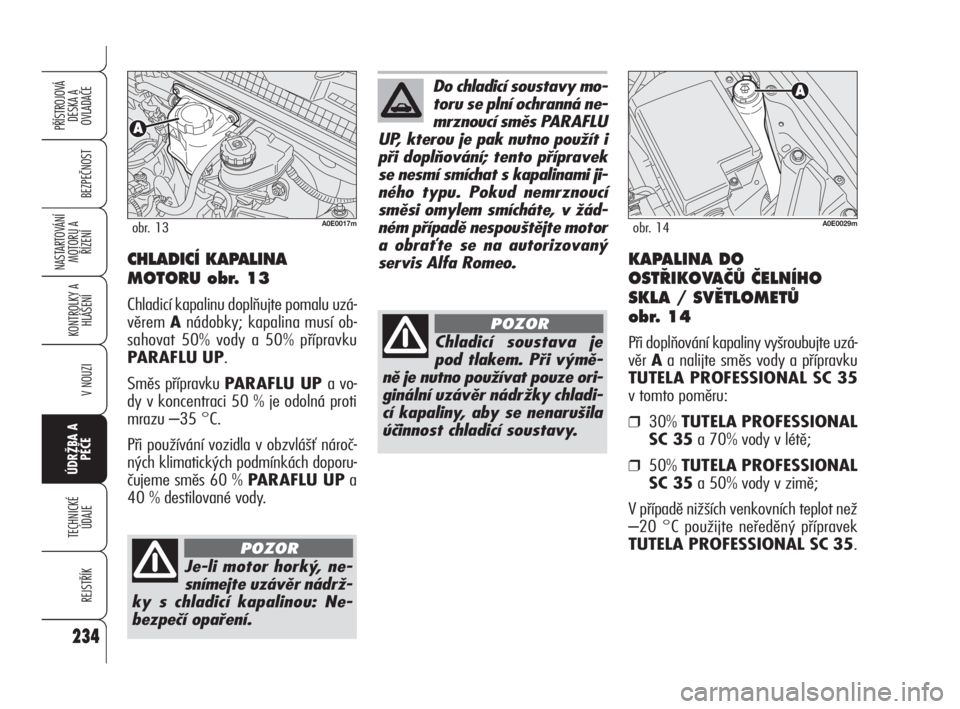

CHLADICÍ KAPALINA
MOTORU obr. 13
Chladicí kapalinu doplňujte pomalu uzá-
věrem Anádobky; kapalina musí ob-
sahovat 50% vody a 50% přípravku
PARAFLU UP.
Směs přípravku PARAFLU UP a vo-
dy v koncentraci 50 % je odolná proti
mrazu –35 °C.
Při používání vozidla v obzvlášť nároč-
ných klimatických podmínkách doporu-
čujeme směs 60 % PARAFLU UPa
40 % destilované vody.
A0E0017mobr. 13
Do chladicí soustavy mo-
toru se plní ochranná ne-
mrznoucí směs PARAFLU
UP, kterou je pak nutno použít i
při doplňování; tento přípravek
se nesmí smíchat s kapalinami ji-
ného typu. Pokud nemrznoucí
směsi omylem smícháte, v žád-
ném případě nespouštějte motor
a obraťte se na autorizovaný
servis Alfa Romeo.
Je-li motor horký, ne-
snímejte uzávěr nádrž-
ky s chladicí kapalinou: Ne-
bezpečí opaření.
POZOR
Chladicí soustava je
pod tlakem. Při výmě-
ně je nutno používat pouze ori-
ginální uzávěr nádržky chladi-
cí kapaliny, aby se nenarušila
účinnost chladicí soustavy.
POZOR
KAPALINA DO
OST¤IKOVAâÒ âELNÍHO
SKLA / SVùTLOMETÒ
obr. 14
Při doplňování kapaliny vyšroubujte uzá-
věr Aa nalijte směs vody a přípravku
TUTELA PROFESSIONAL SC 35
v tomto poměru:
❒30% TUTELA PROFESSIONAL
SC 35a 70% vody v létě;
❒50% TUTELA PROFESSIONAL
SC 35a 50% vody v zimě;
V případě nižších venkovních teplot než
–20 °C použijte neředěný přípravek
TUTELA PROFESSIONAL SC 35.
A0E0029mobr. 14
223-248 Alfa 159 CZ 24-04-2009 9:55 Pagina 234

PŘÍSTROJOVÁ
DESKA A
OVLADAČE
268
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
Kapalina do ostřiko-
vačů čelního
skla/světlometůBrzdová kapaliny
268
TUTELA CAR
MATRYX
Contractual Technical
Reference N° F108.F02
TUTELA
MULTIAXLE
Contractual Technical
Reference N° F426.E06
TUTELA GI/RContractual Technical
Reference N° F428.H04
TUTELA ALL STARContractual Technical
Reference N° F702.G07
TUTELA STAR 700Contractual Technical
Reference N° F701.C07
TUTELA TOP 4Contractual Technical
Reference N° F001.A93
PARAFLU UP (●)Contractual Technical
Reference N° F101.M01
TUTELA DIESEL ARTContractual Technical
Reference č. F601.L06
TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02
Přísada
do nafty Ochranný prostředek
pro chladiče
(●)UPOZORNĚNÍ Nedoplňovat kapalinami ani nemíchat s kapalinami, které mají jiné charakteristiky než výše uvedené.
(❏) Při používání vozidla v obzvlášť studeném podnebí doporučujeme poměr 60% PARAFLU UP40% destilované vody.
MEchanické převodovka
a diferenciály
Zadní diferenciál
a skupina předlohy
(verze 3.2 JTS 4X4
E 2.4 JTD
M4x4)
Hydraulické posilové
řízení
Stejnoběžné klouby
strana kola
Stejnoběžné klouby na
straně diferenciálu
Hydraulické ovladače
brzd a spojky
Chladicí soustava
poměr:
50% destilované vody
50%
PARAFLU UP(❏)
Přidat do nafty
(25 cm
3na 10 litrů)
Používat neředěný ne-
bo zředěný do ostřiko-
vacích soustav
Použití Kvalitativní charakteristiky kapalin a maziv Kapaliny a maziva Aplikace
pro řádné fungování vozidla originální
Syntetické mazivo třídy SAE 75W-85.
Převyšuje specifikace GL4.
Kvalifikace FIAT 9.55550-MZ1
Syntetické mazivo třídy SAE 75W-85.
Podle specifikace API GL-5, ZF-TE ML 18.
Norma FIAT 9.55550-DA3
Syntetická kapalina pro hydraulické a elektrohydraulické
systémy Norma FIAT 9.55550-AG3
Vazelína na bázi sulfidu molybdeničitého pro vysoké provozní
teploty Konzistence NLGI 1-2.
Norma FIAT 9.55580.
Speciální mazivo pro stejnoběžné klouby s nízkým součinitelem
tření. Konzistence NLGI 0-1.
Norma FIAT 9.55580.
Syntetické mazivo pro brzdovou soustavu a spojku.
Vyšší než specifikace: FMVSS n° 116 DOT 4, ISO 4925,
SAE J 1704. Kvalifikace FIAT 9.55597.
Ochranný prostředek s nemrznoucím účinkem červené barvy
monoethylenu glykolu inhibovaného organickou sloučeninou.
S vyšší specifikací než CUNA NC 956-16, ASTM D 3306.
Kvalifikace FIAT 9.55523.
Přísada do motorové nafty s ochranným a nemrznoucím
účinkem pro dieselové motory
Směs lihů, vody a tenzioaktivních činidel CUNA NC 956-11.
Norma FIAT 9.55522.
Maziva
pro převodové ústrojí
pohonu
249-270 Alfa 159 CZ 17-06-2009 14:43 Pagina 268
