pojistka Alfa Romeo 159 2010 Návod k použití a údržbě (in Czech)

97
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍDùTSKÁ POJISTKA
Zadní dveře jsou opatřeny pojistkou
obr. 91 , která znemožňuje jejich otev-
ření zevnitř.
Dětskou pojistku lze zapnout/vypnout
(pomocí kovové vložky v klíčku) pouze
s otevřenými dveřmi:
❒Poloha 1: zapnutá pojistka (zam-
čené dveře);
❒Poloha 2: Vypnutá pojistka (dve-
ře je možné otevřít zevnitř).UPOZORNĚNÍKaždá dětská pojist-
ka ovládá pouze jedny příslušné dveře.
UPOZORNĚNÍ Převážíte-li ve vozid-
le děti, zajistěte dveře vždy touto poji-
stkou.
UPOZORNĚNÍPo zapnutí dětské po-
jistky u obou zadních dveří zkontrolujte,
zda jsou opravdu zajištěné pomocí vnitř-
ní kliky.
97
V menu Setup (nebo u některých verzí
v systému rádiového navigátoru) je
možné nastavit automatické zamknutí
dveře při překročení jízdní rychlosti 20
km/h (viz odstavec “Multifunkční kon-
figurovatelný displej” v této kapitole).
Tlačítko
qse deaktivuje po zamčení
dveří pomocí dálkového ovládače, po
zamčení západky u dveří řidiče nebo po
automatickém zamknutí po cca 2,5 mi-
nutách, a aktivuje se opět po odemknutí
dveří pomocí tlačítka
Ëna elektronic-
kém klíčku, po otočení kovové vložky v
zámku dveří u řidiče nebo po zasunutí
klíčku do zapalování.
UPOZORNĚNÍPokud po centrálním
zamknutí dveří zatáhnete za vnitřní po-
jistku u jedněch dveří, všechny dveře
se odemknou také. Při výpadku elek-
trického napájení (přerušením pojistky,
odpojením baterie, atd.) je možné dve-
ře zamknout ručně.
A0E0155mobr. 91
083-128 Alfa 159 CZ 24-04-2009 9:13 Pagina 97

98
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍZajišťovací kolík zámku je pak možné
uvést do souladu s ostatní soustavou
(pouze po dobití baterie) takto:
❒Stiskněte tlačítko Ëna elektronic-
kém klíčku;
❒stiskněte tlačítko q, kterým se za-
mykají/odemykají dveře;
❒otevřete klíčkem západku předních
dveří;
❒zatáhněte za vnitřní kliku dveří.UPOZORNĚNPokud byla u zadních
dveří zapnuta dětská pojistka a dveře
byly zamčeny podle výše uvedeného po-
stupu, vnitřní klikou nelze dveře otevřít;
uvede se do souladu pouze zajišťovací
kolík a dveře je třeba otevřít vnější kli-
kou. Zapnutím nouzového zamknutí se
nevyřadí z funkce tlačítko centrálního
zamykání/odemykání dveří
q.
UPOZORNĚNPo případném odpo-
jení akumulátoru nebo přerušení elek-
trické pojistky je třeba znovu inicializo-
vat otevírací/zavírací mechanismus dve-
ří tímto postupem:
❒zavřete všechny dveře;
❒stiskněte tlačítko Ána dálkovém
ovládači nebo tlačítko
qna pro-
středním panelu;
❒stiskněte tlačítko Ëna dálkovém
ovládači nebo tlačítko
qna pro-
středním panelu.
ZAMâENÍ DVE¤Í S VYBIT¯M
AKUMULÁTOREM
V případě, že dojde k vybití akumulá-
toru a chcete dveře zamknout, je třeba
postupovat takto:
Pravé přední dveře
Postupujte takto:
❒Odstraňte kryt ze dveří;
❒zasuňte kovovou vložku elektronic-
kého klíčku do uložení A-obr. 92;
❒otočte vložkou doprava (u pravo-
stranného řízení doleva);
❒vyjměte kovovou vložku z uložení
A-obr. 92a nasaďte kryt zpět.
98
A0E0237mobr. 92
083-128 Alfa 159 CZ 24-04-2009 9:13 Pagina 98

209
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
209
V¯MùNA POJISTEK
ZÁKLADNÍ INFORMACE
Pojistky chrání elektrický rozvod. Zasa-
hují při závadě nebo neodborném zá-
sahu do rozvodu.
Pokud některé zařízení nefunguje, zkon-
trolujte nejdříve příslušnou pojistku. Vo-
dič pojistky nesmí být přerušený. Pokud
je přerušený, je třeba vyměnit přepále-
nou pojistku za novou se stejnou jme-
novitou proudovou hodnotou (stejné
barvy).
A:neporušená pojistka
B:Pojistka s přerušeným vodicím prv-
kem.
Při výměně pojistky použijte kleštičky C
uchycené na pojistkové skříňce u palubní
desky.
A0E0119mobr. 54
Nikdy nenahrazuje spá-
lenou pojistku kovový-
mi drátky či podobným
materiálem.
Nová pojistka musí mít
stejnou ampérovou
hodnotu: nezbezpečí požáru.
POZOR
Pokud zasáhne někte-
rá z hlavních pojistek
(MEGA-FUSE, MAXI-FUSE),
vyhledejte autorizovaný ser-
vis Alfa Romeo. Před výměnou
pojistky zkontrolujte, zda je
klíček vyjmutý ze zapalování
a jsou vypnuté/odpojené
všechny elektrické spotřebiče.
POZOR
Při opětném přerušení
pojistky vyhledejte au-
torizovaný servis Alfa Romeo.
POZOR
181-222 Alfa 159 CZ 24-04-2009 9:52 Pagina 209

P¤ÍSTUP K POJISTKÁM
Pojistky jsou ve vozidle seskupeny ve
čtyřech skříňkách; jedna je umístěna v
palubní desce, jedna na plusovém pólu
baterie, jedna vedle baterie a jedna v
zavazadlovém prostoru (na levé stra-
ně).
Pojistková skříňka v palubní
desce
Pro přístup k pojistkám vyšroubujte
šroub A-obr. 55a odstraňte oblože-
ní B.
210
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
210
A0E0157mobr. 55
A0E0124mobr. 56
181-222 Alfa 159 CZ 24-04-2009 9:52 Pagina 210

214
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
214
P¤EHLED POJISTEK
SVĚTLA POJISTKA AMPÉRY OBRÁZEK
Pravé dálkové světlo F14 7,5 60
Levý dálkový světlomet F15 7,5 60
Pravé potkávací světlo F12 15 56
Levé potkávací světlo F13 15 56
Přední světlomety do mlhy F30 15 60
Zpátečka/brzdová světla F35 7,5 56
Třetí brzdové světlo F37 7,5 56
Přední/zadní stropní svítilna F39 10 56
Přední stropní svítilna F49 7,5 56
Světla, směrová . F53 10 56
Nouzová světla F53 10 56
SPOTŘEBIČE POJISTKA AMPÉRY OBRÁZEK
Pojistková skříňka v motorovém prostoru F70 (MEGA-FUSE) 150 58
Pojistková skříňka v přístrojové desce F71 70 58
Přídavné topení (ohřívač vody pro kabinu 600W)
(pouze u dieselových verzí) F72 50 58
Předžhavení svíček (dieselové verze) F73 60 58
Pojistková skříňka v přístrojové desce F01 (MAXI-FUSE) 60 60
181-222 Alfa 159 CZ 24-04-2009 9:52 Pagina 214

215
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
215
SPOTŘEBIČE POJISTKA AMPÉRY OBRÁZEK
Elektrický ventilátor klimatizace (verze 1.8 140 k) F02 (MAXI-FUSE) 40 60
Elektrický ventilátor klimatizace (verze 2.2 JTS Selespeed) F02 (MAXI-FUSE) 50 60
Elektrický zámek řízení F03 (MAXI-FUSE) 20 60
Uzel brzdové soustavy (válec) F04 (MAXI-FUSE) 40 60
Uzel brzdové soustavy (elektromagnetický ventil) (verze s ABS) F05 (MAXI-FUSE) 40 60
Uzel brzdové soustavy (elektromagnetický ventil) (verze s VDC) F05 (MAXI-FUSE) 20 60
Elektrický ventilátor chladiče (pomalá rychlost)
(verze 1.8 140 k, 2.2 JTS Selespeed) F06 (MAXI-FUSE) 40 60
Elektrický ventilátor chladiče (vysoká rychlost) F07 (MAXI-FUSE) 50 60
Přídavné topení
(ohřívač vody pro kabinu 300W) (pouze u dieselových verzí) F08 30 60
Ostřikovače světlometů F09 20 60
Houkačka F10 15 60
Sekundární spotřebiče systému elektronického vstřikování F11 15 60
+ INT pro systém elektronického vstřikování F16 7,5 60
Primární spotřebiče systému elektronického vstřikování F17 10 60
Plusový pól baterie - řídicí jednotka motoru a automatické
převodovky F18 10 60
Kompresor klimatizace F19 7,5 60
Vyhřívání čelního skla F20 20 60
181-222 Alfa 159 CZ 24-04-2009 9:52 Pagina 215

216
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
SPOTŘEBIČE POJISTKA AMPÉRY OBRÁZEK
Napájení palivové čerpadlo F21 20 60
Spotřebiče elektronického vstřikování F22 20 60
Napájení autorádia/Systém radionavigace/Blue&Me F23 15 60
Napájení + spínané pod klíčem pro cívky relé v pojistkové
skříňce motorového prostoru/přístrojové desky, Body Computer F31 7,5 56
Uzel dveří řidiče/uzel dveří spolucestujícího/
spouštěč F32 15 56
Ovládač levého zadního okna/Uzel zavazadlového prostoru F33 20 56
Ovládač pravého zadního okna/Uzel zavazadlového prostoru F34 20 56
Snímač vody v palivovém filtru/měřič průtokového množství/
Spínač brzdových světel/ovládací panel na prostředním tunel/
Cruise Control/Snímač AQS F35 7,5 56
Napájení uzlu zavazadlového prostoru/ovládačů zámků F36 20 56
Plus pod klíčem pro brzdová světla, třetí brzdové světlo,
přístroj, nastavování světlometů F37 7,5 56
Odemknutí zavazadlového prostoru F38 15 56
Napájení +baterie pro klimatizaci, stropní svítidla,
alarm prostorové ochrany, diagnostická zásuvka systému EOBD F39 10 56
216
181-222 Alfa 159 CZ 24-04-2009 9:52 Pagina 216

217
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
217
SPOTŘEBIČE POJISTKA AMPÉRY OBRÁZEK
Vyhřívané zadní okno F40 30 56
Odmlžení vnějších zrcátek/cívka relé vyhřívaného čelního skla F41 7,5 56
Napájení brzdového uzlu (ABS/VDC –
Uzel úhlu řízení - Snímač směrové výchylky vozidla F42 7,5 56
Stírač/ostřikovač čelního skla F43 30 56
Přední zapalovač cigaret v prostředku palubní desky F44 10 56
Napájení proudové zásuvky v zavazadlovém prostoru F45 15 56
Střešní okno F46 20 56
Silové napájení uzlu dveří u řidiče F47 20 56
Silové napájení uzlu dveří u spolucestujícího F48 30 56
+ Spínané za baterií uzlu volantu/Řídicí jednotka střešního
okna/Přední a zadní stropní svítidla/Cvs/Uzel Blue&Me/
Prostorová ochrana/Levé a pravé sedadlo F49 7,5 56
Airbagová soustava F50 7,5 56
Napájení spínané za baterií info-telematického uzlu/
Uzel automatické převodovky/Přídavné topení/
Levý ovládací panel/Startovací tlačítko motoru START/STOP,
Řídicí jednotka parkovacích senzorů/Elektrochromatické zrcátko/
Uzel Blue&Me/Příprava autorádia/AQS/Cruise Control F51 7,5 56
181-222 Alfa 159 CZ 24-04-2009 9:52 Pagina 217

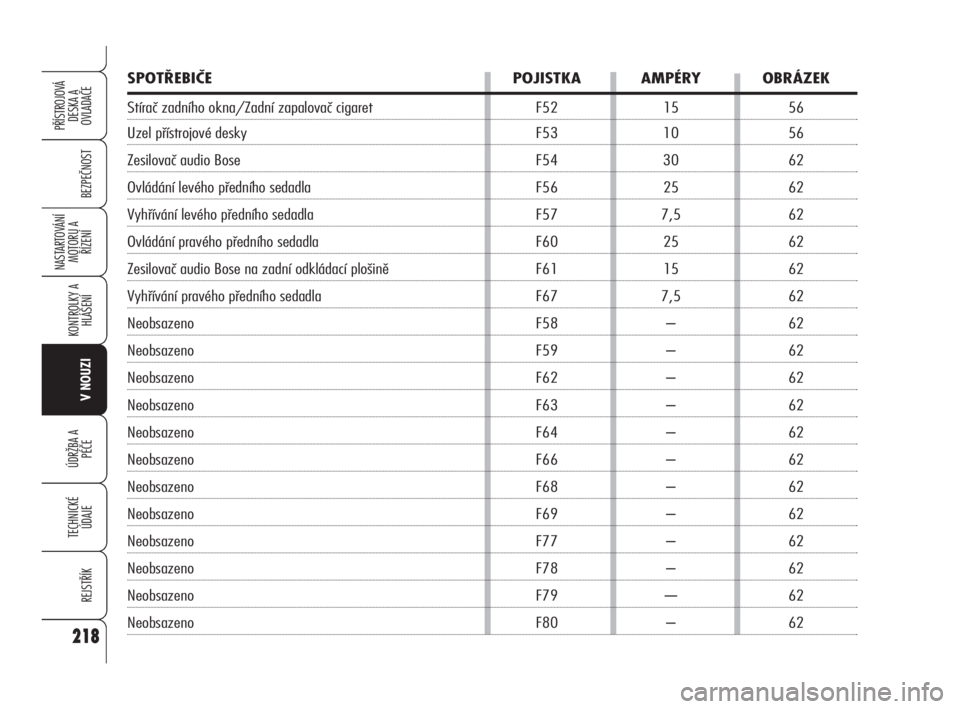

SPOTŘEBIČE POJISTKA AMPÉRY OBRÁZEK
Stírač zadního okna/Zadní zapalovač cigaret F52 15 56
Uzel přístrojové desky F53 10 56
Zesilovač audio Bose F54 30 62
Ovládání levého předního sedadla F56 25 62
Vyhřívání levého předního sedadla F57 7,5 62
Ovládání pravého předního sedadla F60 25 62
Zesilovač audio Bose na zadní odkládací plošině F61 15 62
Vyhřívání pravého předního sedadla F67 7,5 62
Neobsazeno F58 – 62
Neobsazeno F59 – 62
Neobsazeno F62 – 62
Neobsazeno F63 – 62
Neobsazeno F64 – 62
Neobsazeno F66 – 62
Neobsazeno F68 – 62
Neobsazeno F69 – 62
Neobsazeno F77 – 62
Neobsazeno F78 – 62
Neobsazeno F79 –- 62
Neobsazeno F80 – 62
218
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
218
181-222 Alfa 159 CZ 24-04-2009 9:52 Pagina 218

292
ALFA 159 SPORTWAGON
V¯MùNA POJISTEK
Speciální pojistka pro verzi Sportwagon
je umístěna ve skříňce na pravé straně
zavazadlového prostoru (viz kapitolu “V
nouzi”).
UPOZORNĚNÍPřed výměnou pojist-
ky si přečtěte upozornění a nutná opat-
ření uvedená v kapitole “V nouzi”.
A0E0303mobr. 46A0E0304mobr. 47
Pro zpřístupnění pojistkové skříňky po-
stupujte takto:
❒otevřete pravý boční kryt (u přísluš-
né verze vozidla) A-obr. 46po
uvolnění rukojeti B;
❒otevřete víko C-obr. 47pojistko-
vé skříňky po zatlačení v místě ozna-
čeném šipkou.
SPOTŘEBIČ POJISTKA AMPÉRY
Zásuvka, proudová F55 15
271-292 Alfa 159 CZ 24-04-2009 10:53 Pagina 292
