ALFA 159 SPORTWAGON
ROLETA S HORNOU
BEZPEâNOSTNOU SIEËOU
(pre určené verzie/trhy)

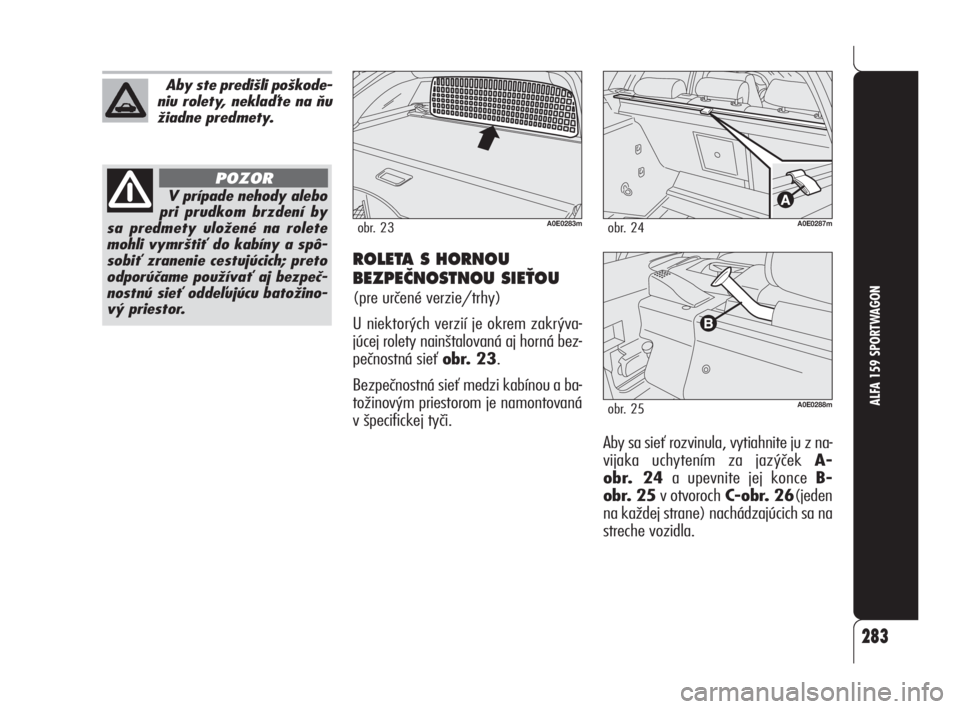

U niektorých verzií je okrem zakrýva-
júcej rolety nainštalovaná aj horná bez-
pečnostná sieť obr. 23.
Bezpečnostná sieť medzi kabínou a ba-
tožinovým priestorom je namontovaná
v špecifickej tyči.
A0E0283mobr. 23A0E0287mobr. 24
A0E0288mobr. 25
Aby sa sieť rozvinula, vytiahnite ju z na-
vijaka uchytením za jazýček A-
obr. 24a upevnite jej konce B-
obr. 25v otvorochC-obr. 26(jeden
na každej strane) nachádzajúcich sa na
streche vozidla.
Aby ste predišli poškode-
niu rolety, neklaďte na ňu
žiadne predmety.
V prípade nehody alebo
pri prudkom brzdení by
sa predmety uložené na rolete
mohli vymrštiť do kabíny a spô-
sobiť zranenie cestujúcich; preto
odporúčame používať aj bezpeč-
nostnú sieť oddeľujúcu batožino-
vý priestor.
POZOR
271-292 Alfa 159 SK 2-04-2009 12:21 Pagina 283

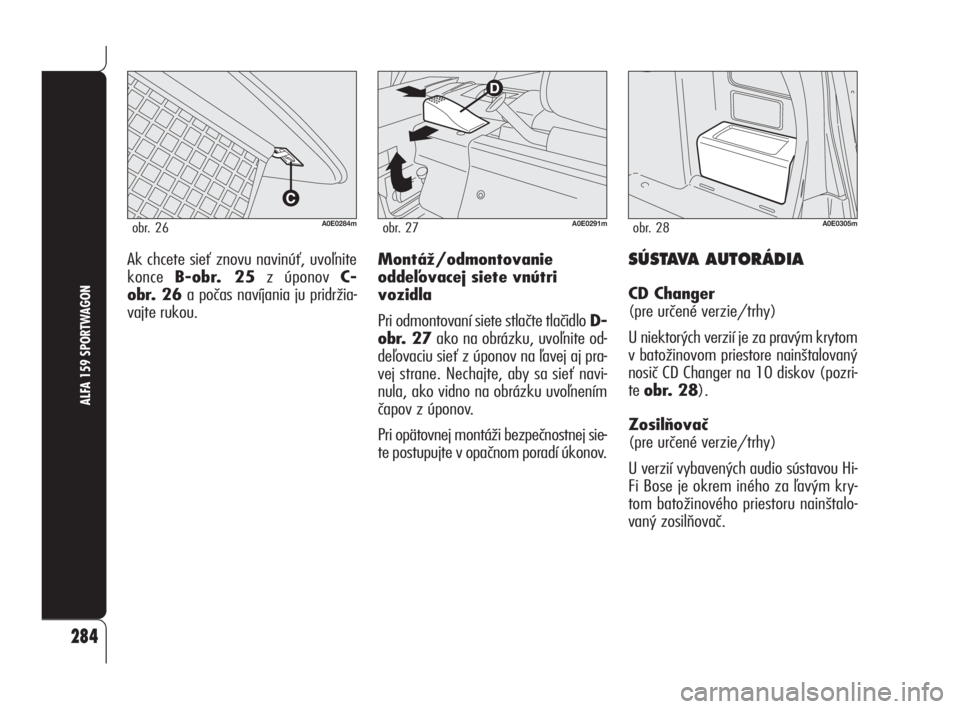

SÚSTAVA AUTORÁDIA
CD Changer
(pre určené verzie/trhy)
U niektorých verzií je za pravým krytom
v batožinovom priestore nainštalovaný
nosič CD Changer na 10 diskov (pozri-
te obr. 28).
Zosilňovač
(pre určené verzie/trhy)
U verzií vybavených audio sústavou Hi-
Fi Bose je okrem iného za ľavým kry-
tom batožinového priestoru nainštalo-
vaný zosilňovač. Ak chcete sieť znovu navinúť, uvoľnite
konce B-obr. 25z úponov C-
obr. 26a počas navíjania ju pridržia-
vajte rukou.
A0E0291mobr. 27A0E0284mobr. 26
284
ALFA 159 SPORTWAGON
A0E0305mobr. 28
Montáž/odmontovanie
oddeľovacej siete vnútri
vozidla
Pri odmontovaní siete stlačte tlačidlo D-
obr. 27ako na obrázku, uvoľnite od-
deľovaciu sieť z úponov na ľavej aj pra-
vej strane. Nechajte, aby sa sieť navi-
nula, ako vidno na obrázku uvoľnením
čapov z úponov.
Pri opätovnej montáži bezpečnostnej sie-
te postupujte v opačnom poradí úkonov.
271-292 Alfa 159 SK 2-04-2009 12:21 Pagina 284

285
ALFA 159 SPORTWAGON
A0E0286mobr. 30
NOSIâ BATOÎINY/
NOSIâ LYÎÍ
(pre určené verzie/trhy)
Vozidlo môže byť vybavené dvoma po-
zdĺžnymi tyčami obr. 30, ktoré sa do
namontovaní špecifických doplnkov mô-
žu využívať na prepravu rôznych pred-
metov (lyží, dosky na windsurfing a
pod.).
UPOZORNENIENikdy neprekračuj-
te maximálne povolené zaťaženie (po-
zri kapitolu “Technické údaje”).

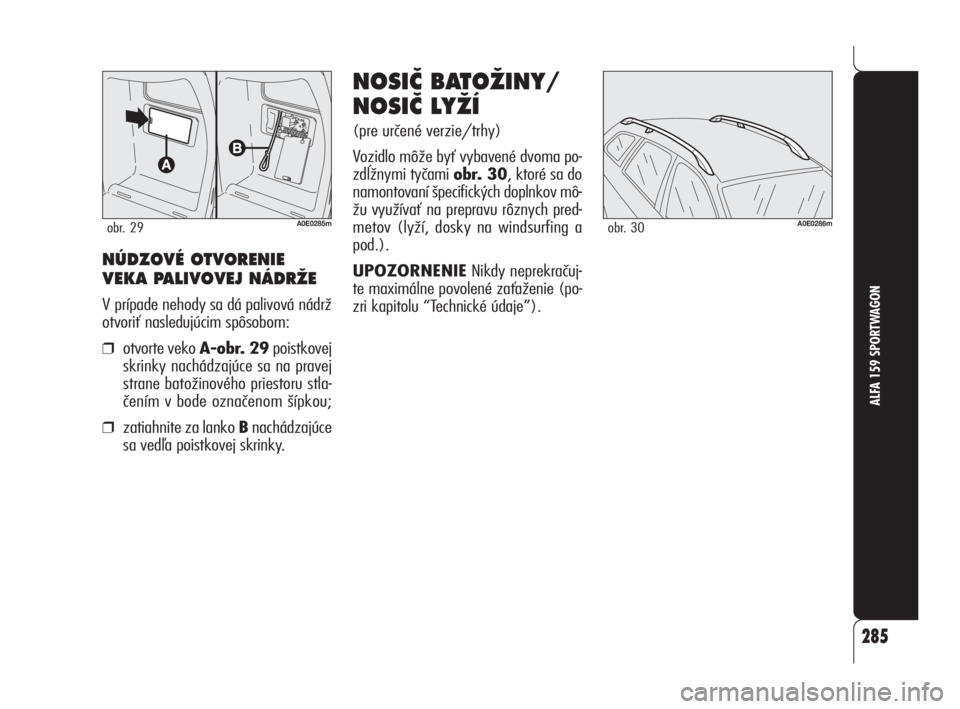

NÚDZOVÉ OTVORENIE
VEKA PALIVOVEJ NÁDRÎE
V prípade nehody sa dá palivová nádrž
otvoriť nasledujúcim spôsobom:
❒otvorte veko A-obr. 29poistkovej
skrinky nachádzajúce sa na pravej
strane batožinového priestoru stla-
čením v bode označenom šípkou;
❒zatiahnite za lanko Bnachádzajúce
sa vedľa poistkovej skrinky.
A0E0285mobr. 29
271-292 Alfa 159 SK 2-04-2009 12:21 Pagina 285

286
ALFA 159 SPORTWAGON

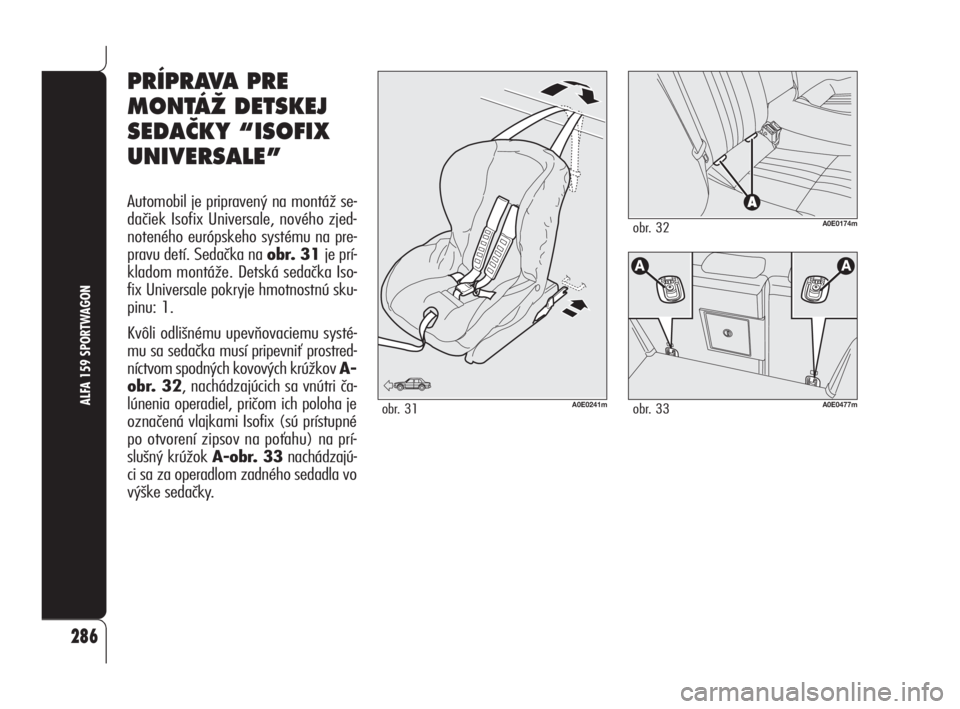

PRÍPRAVA PRE
MONTÁÎ DETSKEJ
SEDAâKY “ISOFIX
UNIVERSALE”
Automobil je pripravený na montáž se-
dačiek Isofix Universale, nového zjed-
noteného európskeho systému na pre-
pravu detí. Sedačka na obr. 31je prí-
kladom montáže. Detská sedačka Iso-
fix Universale pokryje hmotnostnú sku-
pinu: 1.
Kvôli odlišnému upevňovaciemu systé-
mu sa sedačka musí pripevniť prostred-
níctvom spodných kovových krúžkov A-
obr. 32, nachádzajúcich sa vnútri ča-
lúnenia operadiel, pričom ich poloha je
označená vlajkami Isofix (sú prístupné
po otvorení zipsov na poťahu) na prí-
slušný krúžok A-obr. 33nachádzajú-
ci sa za operadlom zadného sedadla vo
výške sedačky.
A0E0174mobr. 32
A0E0477mobr. 33
obr. 31A0E0241m
271-292 Alfa 159 SK 2-04-2009 12:21 Pagina 286

287
ALFA 159 SPORTWAGON
Je možné vykonať zmiešanú možnáž
tradičných sedačiek a “Isofix Universa-
le”. Pripomíname, že v prípade detských
sedačiek Isofix Universale sa môžu po-
užívať všetky modely, ktoré sú homo-
logované v súlade so znením ECE
R44/03 “Isofix Universale”.
V rade doplnkov Alfa Romeo je k dis-
pozícii detská autosedačka “Isofix Uni-
versale” “Duo Plus”.
Podrobnejšie informácie o inštalácii
a/alebo používaní sedačky nájdete v
príslušnej časti “Návodu na používanie”

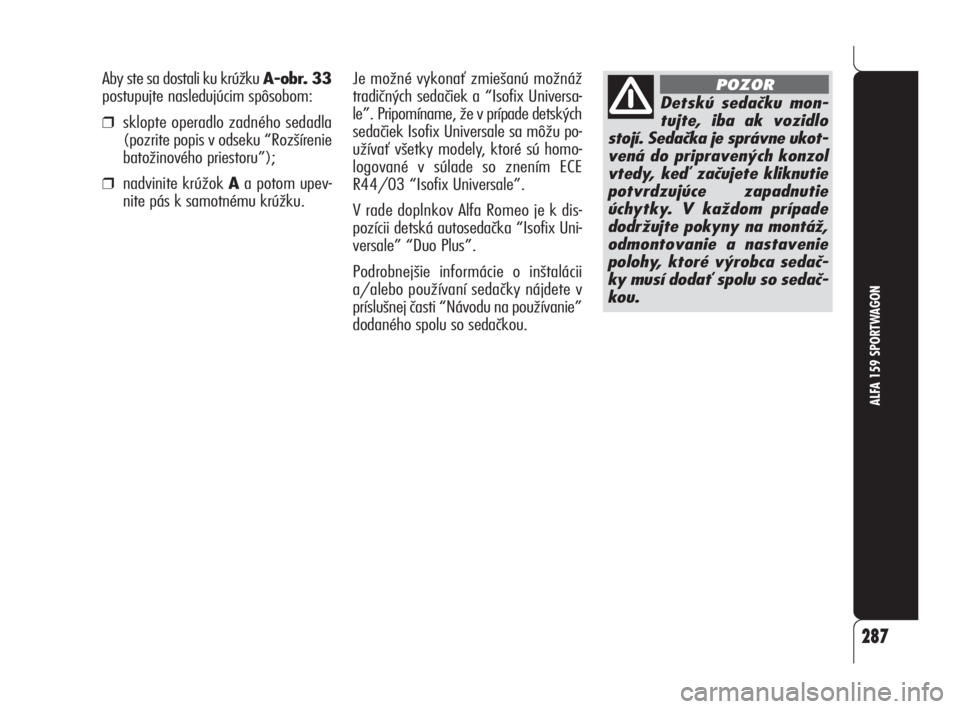

dodaného spolu so sedačkou. Aby ste sa dostali ku krúžku A-obr. 33
postupujte nasledujúcim spôsobom:
❒sklopte operadlo zadného sedadla
(pozrite popis v odseku “Rozšírenie
batožinového priestoru”);
❒nadvinite krúžok Aa potom upev-
nite pás k samotnému krúžku.
Detskú sedačku mon-
tujte, iba ak vozidlo
stojí. Sedačka je správne ukot-
vená do pripravených konzol
vtedy, keď začujete kliknutie
potvrdzujúce zapadnutie
úchytky. V každom prípade
dodržujte pokyny na montáž,
odmontovanie a nastavenie
polohy, ktoré výrobca sedač-
ky musí dodať spolu so sedač-
kou.
POZOR
271-292 Alfa 159 SK 2-04-2009 12:21 Pagina 287

288
ALFA 159 SPORTWAGON

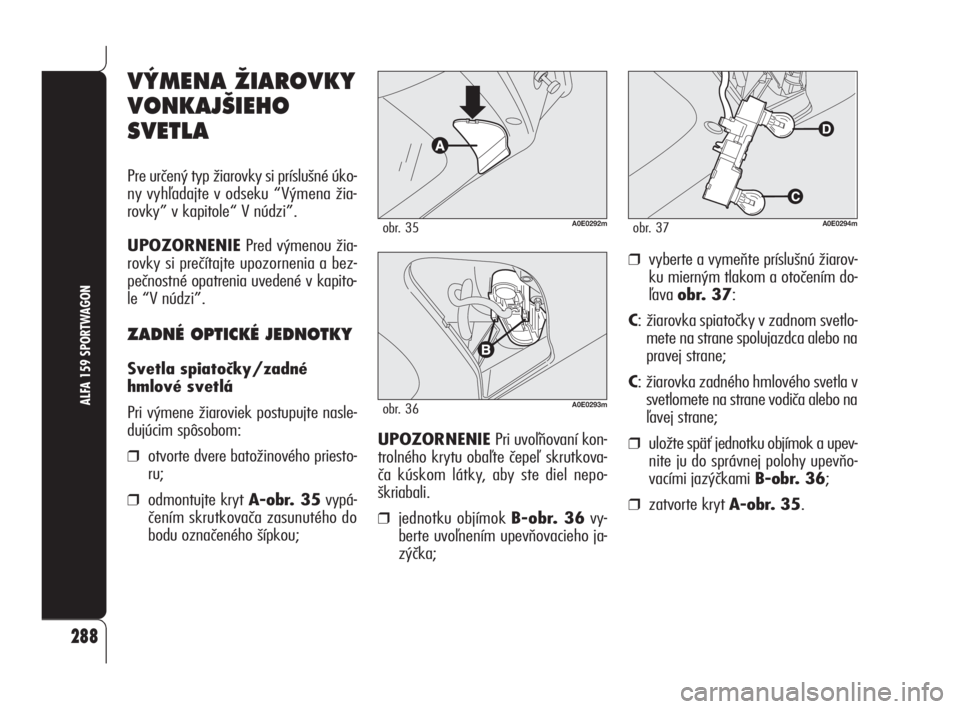

V¯MENA ÎIAROVKY
VONKAJ·IEHO
SVETLA
Pre určený typ žiarovky si príslušné úko-
ny vyhľadajte v odseku “Výmena žia-
rovky” v kapitole“ V núdzi”.
UPOZORNENIEPred výmenou žia-
rovky si prečítajte upozornenia a bez-
pečnostné opatrenia uvedené v kapito-
le “V núdzi”.
ZADNÉ OPTICKÉ JEDNOTKY
Svetla spiatočky/zadné
hmlové svetlá
Pri výmene žiaroviek postupujte nasle-
dujúcim spôsobom:
❒otvorte dvere batožinového priesto-
ru;
❒odmontujte kryt A-obr. 35vypá-
čením skrutkovača zasunutého do
bodu označeného šípkou;
A0E0292mobr. 35
A0E0293mobr. 36
UPOZORNENIEPri uvoľňovaní kon-
trolného krytu obaľte čepeľ skrutkova-
ča kúskom látky, aby ste diel nepo-
škriabali.
❒jednotku objímok B-obr. 36vy-
berte uvoľnením upevňovacieho ja-
zýčka;
❒vyberte a vymeňte príslušnú žiarov-
ku mierným tlakom a otočením do-
ľa v a obr. 37:
C: žiarovka spiatočky v zadnom svetlo-
mete na strane spolujazdca alebo na
pravej strane;
C: žiarovka zadného hmlového svetla v
svetlomete na strane vodiča alebo na
ľavej strane;
❒uložte späť jednotku objímok a upev-
nite ju do správnej polohy upevňo-
vacími jazýčkami B-obr. 36;
❒zatvorte kryt A-obr. 35.
A0E0294mobr. 37
271-292 Alfa 159 SK 2-04-2009 12:21 Pagina 288

289
ALFA 159 SPORTWAGON
Obrysové svetlá svetlometu
na dverách batožinového
priestoru
Pri výmene žiaroviek postupujte nasle-
dujúcim spôsobom:
❒otvorte dvere batožinového priesto-
ru;
❒vyberte kryt A-obr. 35v bode oz-
načenom šípkou;
❒jednotku objímok B-obr. 36vy-
berte uvoľnením upevňovacieho ja-
zýčka;
❒vyberte a vymeňte príslušnú žiarov-
ku mierným tlakom a otočením do-
ľa v a obr. 37:
D: žiarovka ľavého/pravého obrysové-
ho svetla
❒uložte späť jednotku objímok a upev-
nite ju do správnej polohy upevňo-
vacími jazýčkami B-obr. 36;
❒zatvorte kryt A-obr. 35.Smerové svetlá/
Obrysové svetlá/Brzdové
svetlá
Pri výmene žiaroviek postupujte nasle-
dujúcim spôsobom:
❒otvorte dvere batožinového priesto-
ru;
❒u niektorých verzií sa otvára bočný
kryt;
❒odstráňte ochranný kryt pomocou me-
chanizmu A-obr. 38;
❒jednotku objímok B-obr. 39vy-
berte uvoľnením upevňovacieho ja-
zýčka;
❒vyberte a vymeňte príslušnú žiarov-
ku mierným tlakom a otočením do-
ľa v a obr. 40:
A0E0295mobr. 38A0E0296mobr. 39
E: žiarovka obrysového/brzdového
svetla;
F: žiarovka smerového svetla.
❒uložte späť jednotku objímok a upev-
nite ju do správnej polohy upevňo-
vacími jazýčkami B-obr. 39;
❒opäť správne nasaďte ochranný kryt.
A0E0297mobr. 40
271-292 Alfa 159 SK 2-04-2009 12:21 Pagina 289

290
ALFA 159 SPORTWAGON
A0E0298mobr. 41

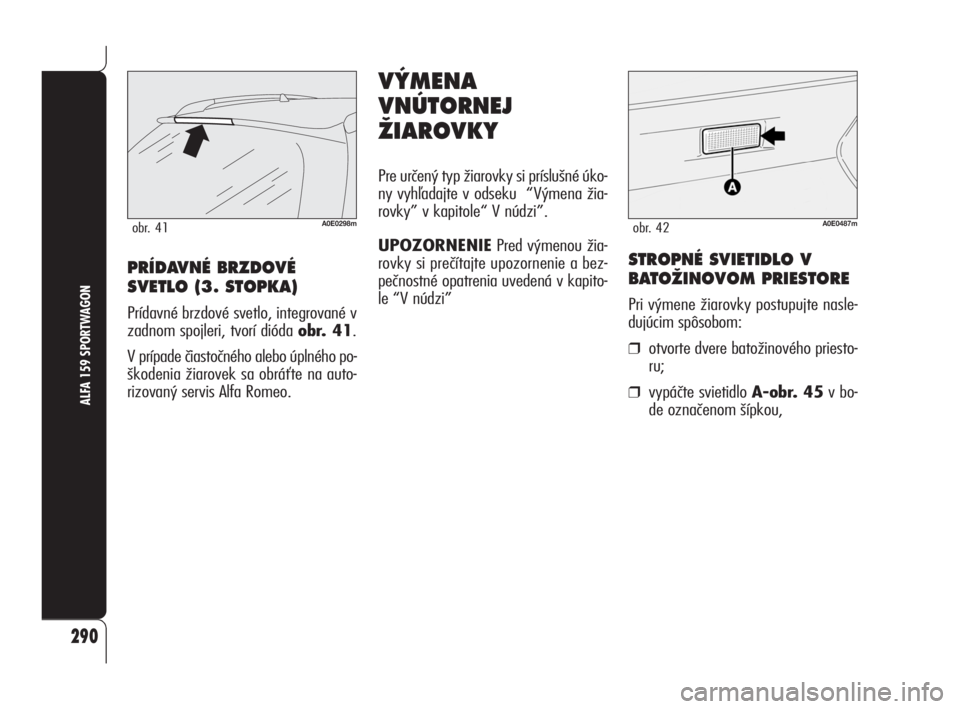

PRÍDAVNÉ BRZDOVÉ
SVETLO (3. STOPKA)
Prídavné brzdové svetlo, integrované v
zadnom spojleri, tvorí dióda obr. 41.
V prípade čiastočného alebo úplného po-
škodenia žiarovek sa obráťte na auto-
rizovaný servis Alfa Romeo.
V¯MENA
VNÚTORNEJ
ÎIAROVKY
Pre určený typ žiarovky si príslušné úko-
ny vyhľadajte v odseku “Výmena žia-
rovky” v kapitole“ V núdzi”.
UPOZORNENIEPred výmenou žia-
rovky si prečítajte upozornenie a bez-
pečnostné opatrenia uvedená v kapito-
le “V núdzi”
A0E0487mobr. 42
STROPNÉ SVIETIDLO V
BATOÎINOVOM PRIESTORE
Pri výmene žiarovky postupujte nasle-
dujúcim spôsobom:
❒otvorte dvere batožinového priesto-
ru;
❒vypáčte svietidlo A-obr. 45v bo-
de označenom šípkou,
271-292 Alfa 159 SK 2-04-2009 12:21 Pagina 290

291
ALFA 159 SPORTWAGON
A0E0488mobr. 43
❒vymeňte žiarovku Bodpojením od
bočných kontaktov, pričom skontro-
lujte, či nová žiarovka dobre dosad-
la medzi kontakty;
❒svietidlo namontujte do správnej po-
lohy, vsuňte ho najprv na jednej stra-
ne a potom ho zatlačte na druhej,
aby ste počuli kliknutie zablokova-
nia.
A0E0301mobr. 44A0E0302mobr. 45

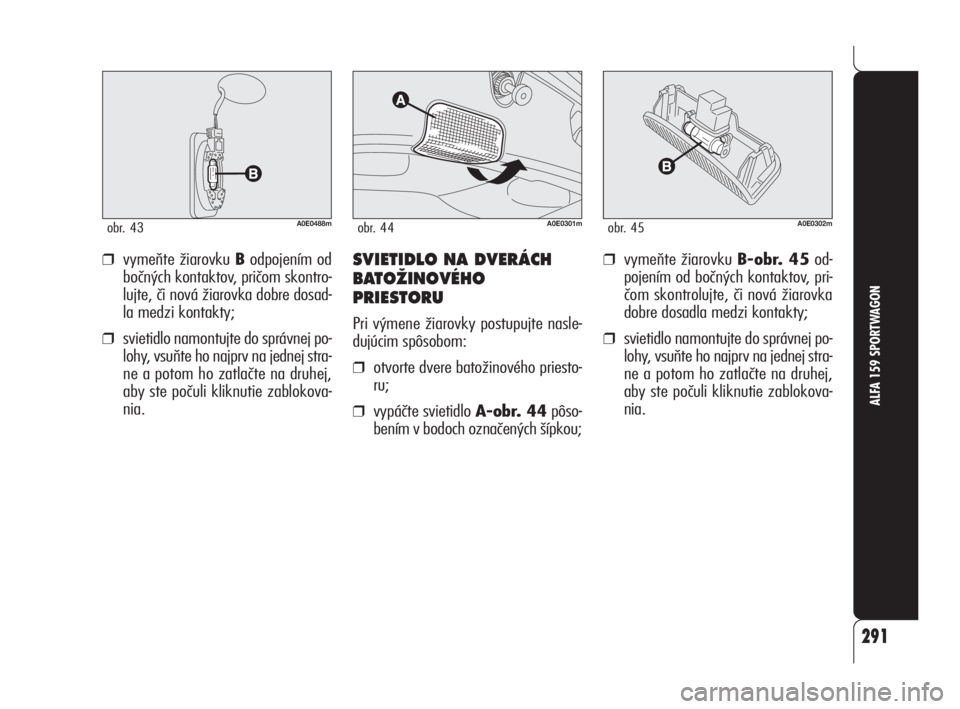

SVIETIDLO NA DVERÁCH
BATOÎINOVÉHO
PRIESTORU
Pri výmene žiarovky postupujte nasle-
dujúcim spôsobom:
❒otvorte dvere batožinového priesto-
ru;
❒vypáčte svietidlo A-obr. 44pôso-
bením v bodoch označených šípkou;
❒vymeňte žiarovku B-obr. 45od-
pojením od bočných kontaktov, pri-
čom skontrolujte, či nová žiarovka
dobre dosadla medzi kontakty;
❒svietidlo namontujte do správnej po-
lohy, vsuňte ho najprv na jednej stra-
ne a potom ho zatlačte na druhej,
aby ste počuli kliknutie zablokova-
nia.
271-292 Alfa 159 SK 2-04-2009 12:21 Pagina 291

292
ALFA 159 SPORTWAGON

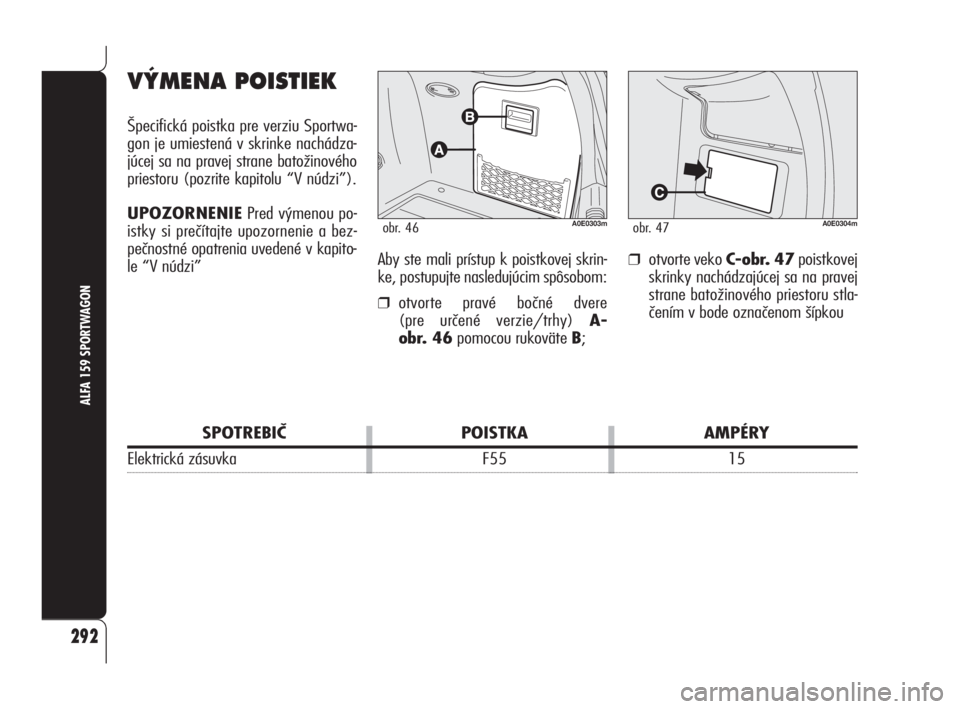

V¯MENA POISTIEK
Špecifická poistka pre verziu Sportwa-
gon je umiestená v skrinke nachádza-
júcej sa na pravej strane batožinového
priestoru (pozrite kapitolu “V núdzi”).
UPOZORNENIEPred výmenou po-
istky si prečítajte upozornenie a bez-
pečnostné opatrenia uvedené v kapito-
le “V núdzi”
A0E0303mobr. 46A0E0304mobr. 47
Aby ste mali prístup k poistkovej skrin-
ke, postupujte nasledujúcim spôsobom:
❒otvorte pravé bočné dvere
(pre určené verzie/trhy) A-
obr. 46pomocou rukoväte B;
❒otvorte veko C-obr. 47poistkovej
skrinky nachádzajúcej sa na pravej
strane batožinového priestoru stla-
čením v bode označenom šípkou
SPOTREBIČ POISTKA AMPÉRY
Elektrická zásuvka F55 15
