Alfa Romeo 166 2008 Notice d'entretien (in French)
Manufacturer: ALFA ROMEO, Model Year: 2008, Model line: 166, Model: Alfa Romeo 166 2008Pages: 262, PDF Size: 3.89 MB
Page 11 of 262
10
Les textes, les illustrations et les spécifications techniques présentés
ici se basent sur la voiture telle qu’elle est à la date de l’impression
de cette notice.
En vue d’améliorer constamment ses voitures, Alfa Romeo peut pro-
céder à des changements techniques au cours de la production; c’est
pourquoi, les spécifications techniques et les équipements de bord
peuvent subir des variations sans préavis. Pour des informations plus
détaillées à ce sujet, s’adresser au Réseau de vente de l’usine.
Page 12 of 262
11
Installez-vous à l’aise dans votre voiture et lisez avec attention les
pages ci-après.
Vous reconnaîtrez immédiatement les éléments décrits et vous vous
familiariserez rapidement avec les commandes et les dispositifs mon-
tés sur la voiture.COMMUTATEUR DES FEUX ET LEVIERS AU VOLANT...................................57
SYSTEME STR (SPORT THROTTLE RESPONSE)
...............................................63
REGULATEUR DE VITESSE CONSTANTE (CRUISE CONTROL)
.....................64
CAPTEURS DE STATIONNEMENT
.......................................................................67
INSTRUMENTS DE BORD
....................................................................................68
CLIMATISATION
.......................................................................................................80
CLIMATISEUR
.........................................................................................................83
UNITE DE CHAUFFAGE SUPPLEMENTAIRE
.....................................................91
COMMANDES
...........................................................................................................93
EQUIPEMENTS INTERIEURS
................................................................................96
TOIT OUVRANT
.......................................................................................................103
COFFRE A BAGAGES
..............................................................................................105
CAPOT MOTEUR
......................................................................................................109
PHARES
.....................................................................................................................110
SYSTEME EOBD
......................................................................................................113
ABS
.............................................................................................................................114
SYSTEMES VDC ET ASR
.........................................................................................117
AUTORADIO
.............................................................................................................122
A LA STATION-SERVICE
.........................................................................................124
INTERRUPTEUR DE BLOCAGE AUTOMATIQUE CARBURANT
.....................127
RESPECT DE L’ENVIRONNEMENT
.......................................................................129 PLANCHE DE BORD
..............................................................................................12
SYSTEME I.C.S. ALFA ROMEO: COMMANDES SUR LE VOLANT
................14
LE SYSTEME ALFA ROMEO CODE
.....................................................................16
ALARME ELECTRONIQUE
.....................................................................................22
SYSTEME D’OUVERTURE/FERMETURE DES PORTES A DISTANCE
...........26
DISPOSITIF DE DEMARRAGE
..............................................................................26
PORTES
.....................................................................................................................28
SIEGES
.......................................................................................................................31
REGLAGES DU VOLANT
........................................................................................36
REGLAGES DES RETROVISEURS
.........................................................................36
LEVE-GLACE ELECTRIQUES
..................................................................................38
CEINTURES DE SECURITE
.....................................................................................40
TRANSPORTER DES ENFANTS EN SECURITE
..................................................45
AIR BAGS FRONTAUX ET LATERAUX
................................................................50
FAITES CONNAISSANCE AVEC VOTRE VOITURE
Page 13 of 262
12

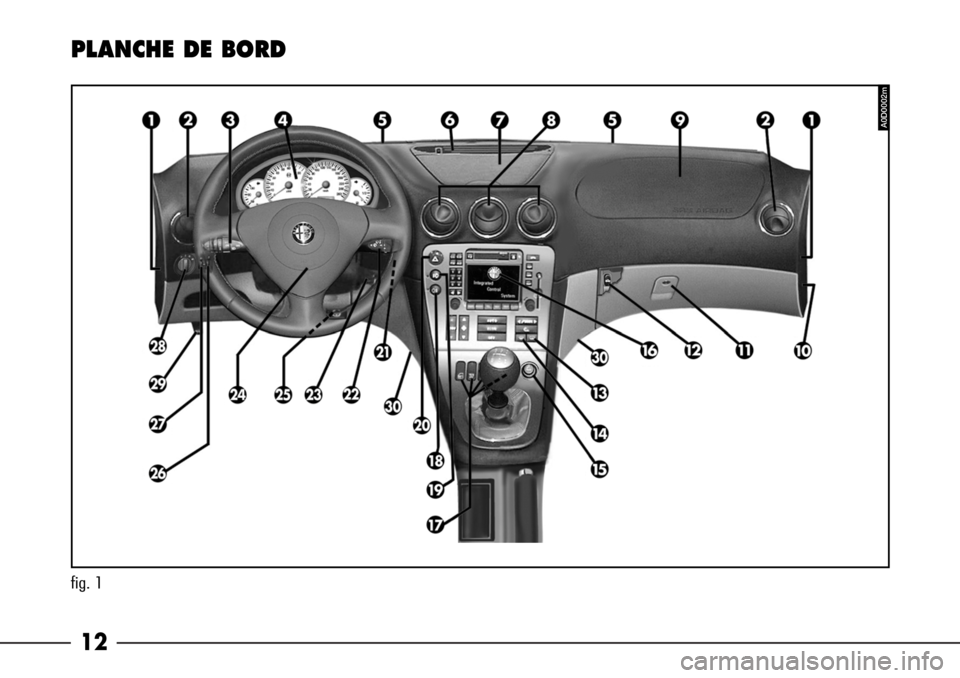

fig. 1
PLANCHE DE BORD
A0D0002m
Page 14 of 262
13
1Passages d’air pour diffuseurs glaces
latérales.
2Bouches d’aération latérales.
3Levier commutateur feux de route, ap-
pel de phares, clignotants et com-
mandes du Cruise Control (maintien
automatique de la vitesse affichée)
(s’il est monté).
4Tableau de bord.
5Diffuseurs pour pare-brise.
6Diffuseur supérieur.
7Compartiment vide-poches.
8Bouches d’aération centrales.
9Air bag côté passager.
10Commande désactivation manuelle Air
bag côté passager.
11Boîte à gants.
12Bouton d’ouverture coffre à bagages
(dans la boîte à gants).
13Bouton dégivrage lunette chauffante et
rétroviseurs extérieurs, résistances à la
base du pare-brise (si elles sont mon-
tées).14Bouton dégivrage pare-brise, glaces la-
térales avant, lunette chauffante et ré-
troviseurs extérieurs, résistances à la
base du pare-brise (si elles sont mon-
tées).
15Allume-cigares.
16I.C.S. Alfa Romeo (INTEGRATED
CONTROL SYSTEM): autoradio RDS, or-
dinateur de bord (TRIP), climatiseur,
montre et température extérieure/in-
térieure, téléphone GSM et système de
navigation (s’ils sont montés).
17Poussoirs pour: verrouillage centralisé,
ouverture volet carburant, désenclen-
chement fonction ASR du système VDC
enclenchement du système STR (s’il
est présent).
18Interrupteur de feux de brouillard AR.
19Interrupteur de phares antibrouillard.
20Interrupteur de feux de détresse.
21Capteur de température intérieure.
22Levier de commande essuie-lave-glace
et capteur de pluie (s’il est monté).23Contacteur d’allumage (dispositif de
démarrage).
24Air bag côté conducteur et avertisseurs
sonores.
25Levier de déverrouillage/verrouillage
du volant réglable.
26Commande de réglage éclairage ins-
truments.
27Commande de correcteur d’assiette
des phares (sauf versions avec projec-
teurs à décharge de gaz).
28Commutateur feux extérieurs.
29Levier d’ouverture capot moteur.
30Diffuseurs d’air dans la partie basse
des places avant.
Page 15 of 262
14 SYSTEME I.C.S.
ALFA ROMEO
COMMANDES SUR LE VOLANT
(fig. 2) (en option, pour
les versions/marchés où il est prévu)
Sur le volant sont répétées les commandes
de la fonction audio (AUDIO) du système
I.C.S. Alfa Romeo, qui en permettent un
contrôle plus aisé. A- Touche fonction Mute
B- Touche d’augmentation du volume
C- Touche de diminution du volume
D- Touche multifonction:
– Radio: rappel des stations présélection-
nées (de 1 à 6)
– Lecteur de Disques Compacts: sélection
du morceau suivant
E- Touche multifonction:
– Radio: rappel des stations présélection-
nées (de 6 à 1)
– Lecteur de Disques Compact: sélection
du morceau précédent
F- Touche de sélection de la gamme de
fréquence radio (FM-A, FM-B, FM-AS, MW,
LW) et sources d’écoute disponibles (Radio
– Lecteur de cassettes – Lecteur de CD).Touche fonction Mute (mise à
zéro du volume) (A)
Pour activer la fonction Mute, appuyer sur
la touche (A): le volume diminuera pro-
gressivement.
Pour désactiver la fonction Mute, appuyer
de nouveau brièvement sur la touche (A).
Le volume augmentera progressivement en
revenant à la valeur précédemment établie.
La fonction Mute est désactivée aussi en
appuyant sur une des touches de réglage
du volume (B) ou (C): dans ce cas, on va-
rie directement le volume d’écoute.
Lorsque la fonction Mute est active, toutes
les autres fonctions peuvent être utilisées et
si on reçoit un message de radioguidage, la
fonction Mute est ignorée.
A0D0004m
fig. 2
Page 16 of 262
15
Touches de réglage du volume
d’écoute (B) et (C)
Appuyer sur la touche (B) pour augmen-
ter le volume d’écoute ou sur la touche (C)
pour le diminuer.
En appuyant brièvement sur la touche se
produit un changement progressif à pas. En
l’appuyant plus longuement, se produit un
changement rapide.
Si on change le niveau du volume pendant
la transmission d’un message de radiogui-
dage, on maintient le nouveau réglage uni-
quement jusqu’à la fin du message.Touches multifonction (D) et (E)
Les touches multifonction (D) et (E) per-
mettent de rappeler les stations radio pré-
sélectionnées, de faire avancer ou de sélec-
tionner le morceau suivant/précédent pen-
dant l’écoute d’un Disque Compact.
Appuyer sur la touche (D) pour sélection-
ner les stations de 1 à 6, ou pour écouter
le morceau suivant du CD.
Appuyer sur la touche (E) pour sélection-
ner les stations de 6 à 1, ou pour écouter
le morceau précédent du CD.Touche de sélection de la gamme
de fréquence et sources d’écoute
(F)
Pour sélectionner par cycles les gammes
de fréquence et les sources d’écoute, ap-
puyer brièvement et plusieurs fois sur la
touche(F).
Les fréquences/sources disponibles sont:
FM-A, FM-B, FM-AS, MW, LW, CC*, CD**.
(*) Uniquement si la cassette est intro-
duite.
(**)Uniquement si au moins un CD est in-
troduit dans le lecteur.
Page 17 of 262
16 LE SYSTEME
ALFA ROMEO CODE
En vue d’augmenter la protection contre
les tentatives de vol, la voiture est munie
d’un système électronique de blocage du
moteur (Alfa Romeo CODE) homologué se-
lon la directive 95/56 CE, qui s’active au-
tomatiquement en sortant la clé de contact.
Chaque clé renferme, en effet, dans la poi-
gnée un dispositif électronique, qui a pour
tâche de moduler le signal à fréquence ra-
dio émis au démarrage par une antenne
spéciale incorporée dans le contacteur.
Le signal modulé constitue le “mot de
passe” par lequel la centrale reconnaît la clé
et à cette condition seulement permet la
mise en marche du moteur.
LES CLES
Avec la voiture est remise la clé (A-
fig. 4) avec âme métallique à ouverture
servo-assistée, la télécommande pour l’ou-
verture du coffre à bagages et la télécom-
mande pour l’ouverture/fermeture des
portes à distance et alarme électronique (où
il est prévu).La clé actionne:
– le démarrage
– les serrures des portes
– la serrure du coffre à bagages
– la serrure de la boîte à gants
– le système d’ouverture/fermeture des
portes à distance
– le système d’alarme (en option pour les
versions/marchés où il est prévu)
– la désactivation de l’Air bag côté pas-
sager.
AVERTISSEMENTAfin de garantir l’ef-
ficience parfaite des dispositifs électroniques
contenus à l’intérieur de la clé, il est néces-
saire d’éviter de la laisser exposée directe-
ment aux rayons du soleil.
1035PGSm
fig. 5
A0D0143m
fig. 4
Page 18 of 262
17
La CODE card (fig. 5), sur laquelle sont
imprimés les codes de la clé (mécanique et
électronique pour le démarrage d’urgence),
est aussi fournie avec la clé.
Les numéros de code présents sur la CODE
card doivent être conservés en lieu sûr et
non pas sur la voiture.
Il est conseillé au conducteur d’avoir tou-
jours sur soi le code électronique indiqué sur
la CODE card au cas où il soit nécessaire
d’effectuer un démarrage d’urgence.
Lors du changement de
propriété de la voiture, il
est indispensable que le
nouveau propriétaire entre en pos-
session de toutes les clés et de la

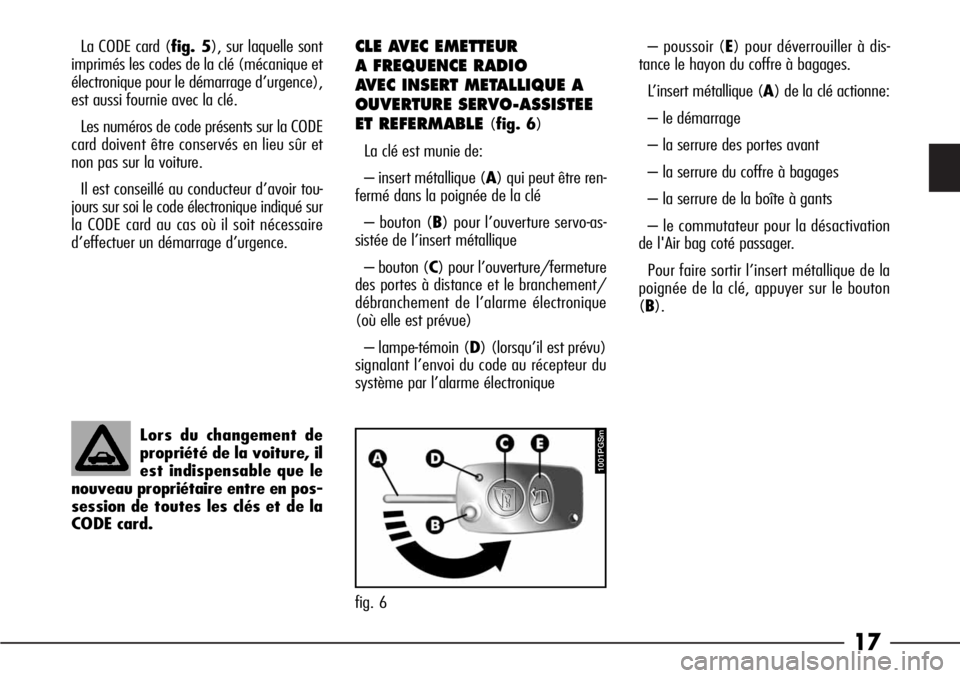

CODE card.CLE AVEC EMETTEUR
A FREQUENCE RADIO
AVEC INSERT METALLIQUE A
OUVERTURE SERVO-ASSISTEE
ET REFERMABLE
(fig. 6)
La clé est munie de:
– insert métallique (A) qui peut être ren-
fermé dans la poignée de la clé
– bouton (B) pour l’ouverture servo-as-
sistée de l’insert métallique
– bouton (C) pour l’ouverture/fermeture
des portes à distance et le branchement/
débranchement de l’alarme électronique
(où elle est prévue)
– lampe-témoin (D) (lorsqu’il est prévu)
signalant l’envoi du code au récepteur du
système par l’alarme électronique– poussoir (E) pour déverrouiller à dis-
tance le hayon du coffre à bagages.
L’insert métallique (A) de la clé actionne:
– le démarrage
– la serrure des portes avant
– la serrure du coffre à bagages
– la serrure de la boîte à gants
– le commutateur pour la désactivation
de l'Air bag coté passager.
Pour faire sortir l’insert métallique de la
poignée de la clé, appuyer sur le bouton
(B).
fig. 6
1001PGSm
Page 19 of 262
18
Pour introduire l’insert métallique dans la
poignée de la clé, garder enfoncé le bouton
(B-fig. 6) et tourner l’insert dans le sens
indiqué par la flèche jusqu’à sentir le déclic
du blocage. Une fois le blocage réalisé, lâ-
cher le bouton (B).
Pour actionner l’ouverture/fermeture cen-
tralisée à distance des portes appuyer sur le
bouton (C). Sur les voitures équipées de
système d’alarme électronique, en ap-
puyant sur le bouton (C), on branche/dé-
branche également l’alarme électronique et
la lampe-témoin (D) (lorsqu’il est prévu)
clignote, alors que l’émetteur envoie le code
au récepteur. Ce code (rolling code) varie à
chaque transmission.
AVERTISSEMENTSi, en appuyant sur
le bouton (C), la lampe-témoin (D) (lors-
qu’il est prévu) émet un seul bref clignote-
ment, il faut remplacer la pile comme indi-
qué ci-après.Ouverture du coffre à bagages
Le coffre à bagages peut être ouvert à dis-
tance de l’extérieur en appuyant sur le bou-
ton (E-fig. 6), même lorsque que l’alarme
électronique (où elle est prévue) est bran-
chée.
Dans ce cas, le système d’alarme dé-
branche le capteur de contrôle du coffre à
bagages, le système émet (à l’exception
des versions pour quelques marchés), deux
signaux sonores (“BIP”) et les clignotants
s’allument pendant environ trois secondes.
En refermant le coffre à bagages, la fonc-
tion de contrôle est rétablie, le système
émet (à l’exception des versions pour
quelques marchés) deux signaux sonores
(“BIP”) et les clignotants s’allument pen-
dent environ trois secondes.

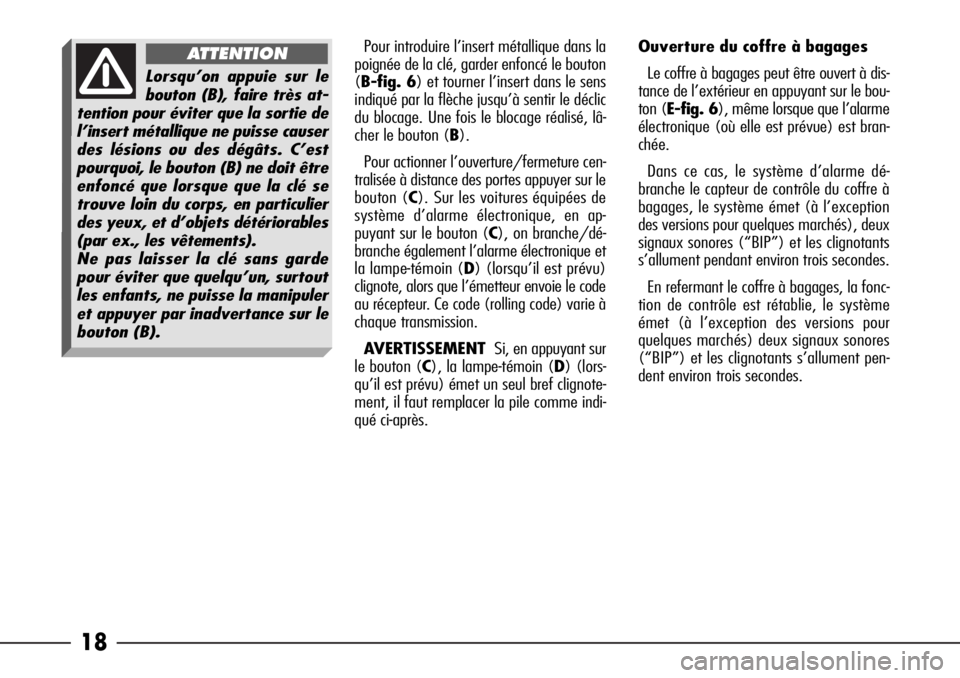

Lorsqu’on appuie sur le
bouton (B), faire très at-
tention pour éviter que la sortie de
l’insert métallique ne puisse causer
des lésions ou des dégâts. C’est
pourquoi, le bouton (B) ne doit être
enfoncé que lorsque que la clé se
trouve loin du corps, en particulier
des yeux, et d’objets détériorables
(par ex., les vêtements).
Ne pas laisser la clé sans garde
pour éviter que quelqu’un, surtout
les enfants, ne puisse la manipuler
et appuyer par inadvertance sur le
bouton (B).
ATTENTION
Page 20 of 262
19

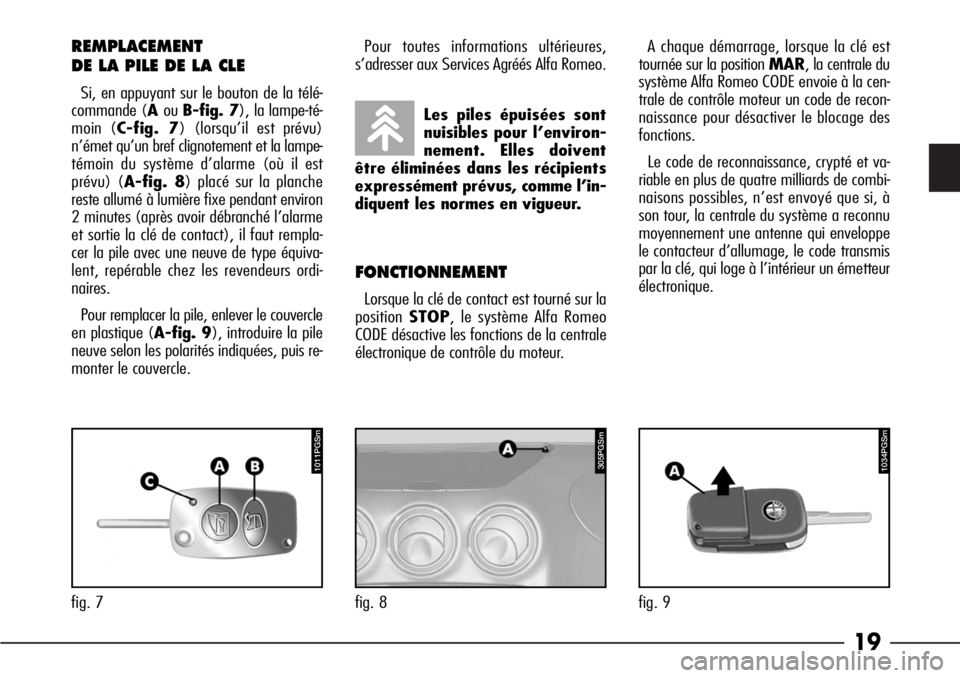

REMPLACEMENT
DE LA PILE DE LA CLE
Si, en appuyant sur le bouton de la télé-
commande (AouB-fig. 7), la lampe-té-
moin (C-fig. 7) (lorsqu’il est prévu)
n’émet qu’un bref clignotement et la lampe-
témoin du système d’alarme (où il est
prévu) (A-fig. 8) placé sur la planche
reste allumé à lumière fixe pendant environ
2 minutes (après avoir débranché l’alarme
et sortie la clé de contact), il faut rempla-
cer la pile avec une neuve de type équiva-
lent, repérable chez les revendeurs ordi-
naires.
Pour remplacer la pile, enlever le couvercle
en plastique (A-fig. 9), introduire la pile
neuve selon les polarités indiquées, puis re-
monter le couvercle.Pour toutes informations ultérieures,
s’adresser aux Services Agréés Alfa Romeo.A chaque démarrage, lorsque la clé est
tournée sur la position MAR, la centrale du
système Alfa Romeo CODE envoie à la cen-
trale de contrôle moteur un code de recon-
naissance pour désactiver le blocage des
fonctions.
Le code de reconnaissance, crypté et va-
riable en plus de quatre milliards de combi-
naisons possibles, n’est envoyé que si, à
son tour, la centrale du système a reconnu
moyennement une antenne qui enveloppe
le contacteur d’allumage, le code transmis
par la clé, qui loge à l’intérieur un émetteur
électronique. Les piles épuisées sont
nuisibles pour l’environ-
nement. Elles doivent
être éliminées dans les récipients
expressément prévus, comme l’in-
diquent les normes en vigueur.
FONCTIONNEMENT
Lorsque la clé de contact est tourné sur la
positionSTOP, le système Alfa Romeo
CODE désactive les fonctions de la centrale
électronique de contrôle du moteur.
fig. 7
1011PGSm
fig. 9
1034PGSm
fig. 8
305PGSm
