Alfa Romeo 4C 2013 Brugs- og vedligeholdelsesvejledning (in Danish)
Manufacturer: ALFA ROMEO, Model Year: 2013, Model line: 4C, Model: Alfa Romeo 4C 2013Pages: 190, PDF Size: 7.85 MB

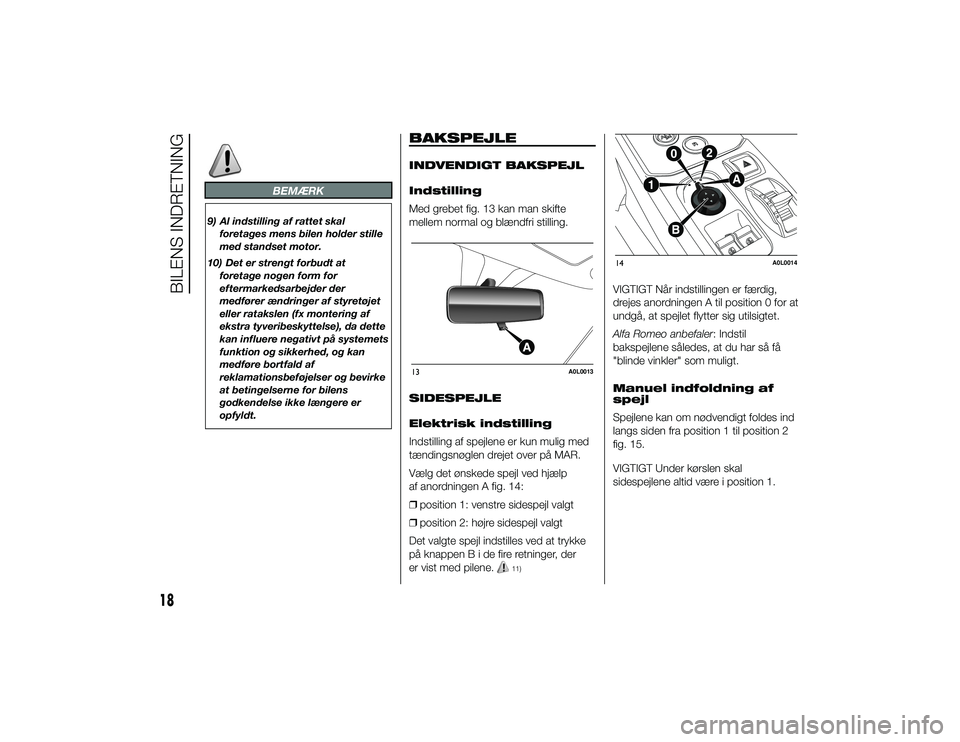

Page 21 of 190
BEMÆRK
9) Al indstilling af rattet skalforetages mens bilen holder stille
med standset motor.
10) Det er strengt forbudt at foretage nogen form for
eftermarkedsarbejder der
medfører ændringer af styretøjet
eller ratakslen (fx montering af
ekstra tyveribeskyttelse), da dette
kan influere negativt på systemets
funktion og sikkerhed, og kan
medføre bortfald af
reklamationsbeføjelser og bevirke
at betingelserne for bilens
godkendelse ikke længere er
opfyldt.
BAKSPEJLEINDVENDIGT BAKSPEJL
Indstilling
Med grebet fig. 13 kan man skifte
mellem normal og blændfri stilling.
SIDESPEJLE
Elektrisk indstilling
Indstilling af spejlene er kun mulig med
tændingsnøglen drejet over på MAR.
Vælg det ønskede spejl ved hjælp
af anordningen A fig. 14:
❒position 1: venstre sidespejl valgt
❒ position 2: højre sidespejl valgt
Det valgte spejl indstilles ved at trykke
på knappenBidefirer etninger, der
er vist med pilene.
11)
VIGTIGT Når indstillingen er færdig,
drejes anordningen A til position 0 for at
undgå, at spejlet flytter sig utilsigtet.
Alfa Romeo anbefaler: Indstil
bakspejlene således, at du har så få
"blinde vinkler" som muligt.
Manuel indfoldning af
spejl
Spejlene kan om nødvendigt foldes ind
langs siden fra position 1 til position 2
fig. 15.
VIGTIGT Under kørslen skal
sidespejlene altid være i position 1.
13
A0L0013
14
A0L0014
18
BILENS INDRETNING
30-9-2013 17:19 Pagina 18
Page 22 of 190

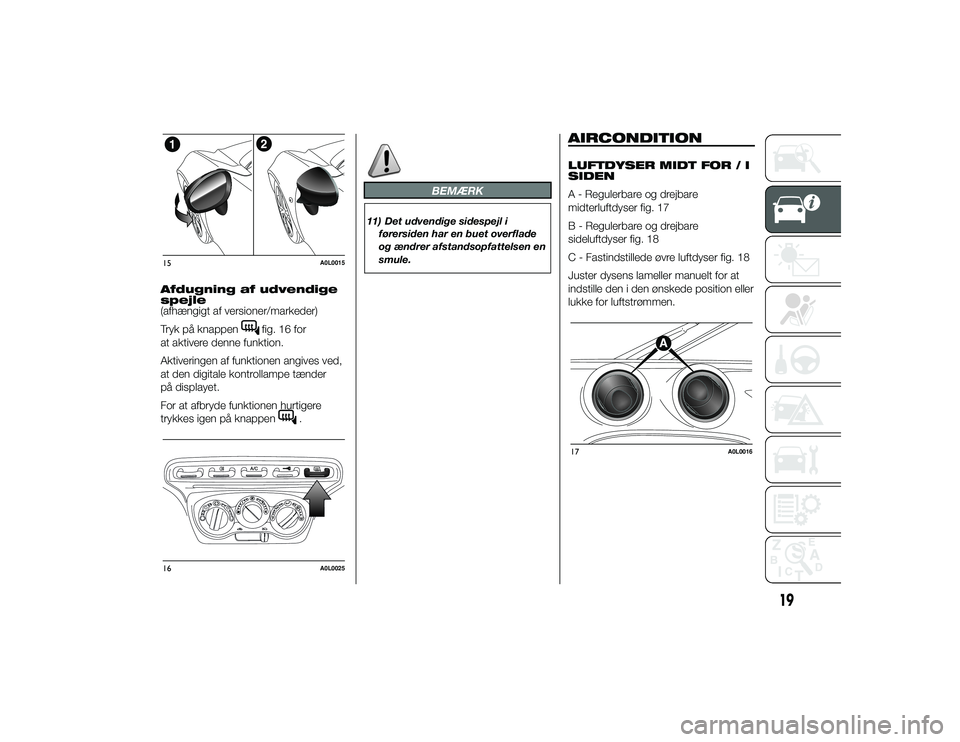

Afdugning af udvendige
spejle
(afhængigt af versioner/markeder)
Tryk på knappen
fig. 16 for
at aktivere denne funktion.
Aktiveringen af funktionen angives ved,
at den digitale kontrollampe tænder
på displayet.
For at afbryde funktionen hurtigere
trykkes igen på knappen
.
BEMÆRK
11) Det udvendige sidespejl i
førersiden har en buet overflade
og ændrer afstandsopfattelsen en
smule.
AIRCONDITIONLUFTDYSER MIDT FOR / I
SIDEN
A - Regulerbare og drejbare
midterluftdyser fig. 17
B - Regulerbare og drejbare
sideluftdyser fig. 18
C - Fastindstillede øvre luftdyser fig. 18
Juster dysens lameller manuelt for at
indstille den i den ønskede position eller
lukke for luftstrømmen.
15
A0L0015
16
A0L0025
17
A0L0016
19
30-9-2013 17:19 Pagina 19
Page 23 of 190
18
A0L0017
20
BILENS INDRETNING
30-9-2013 17:19 Pagina 20

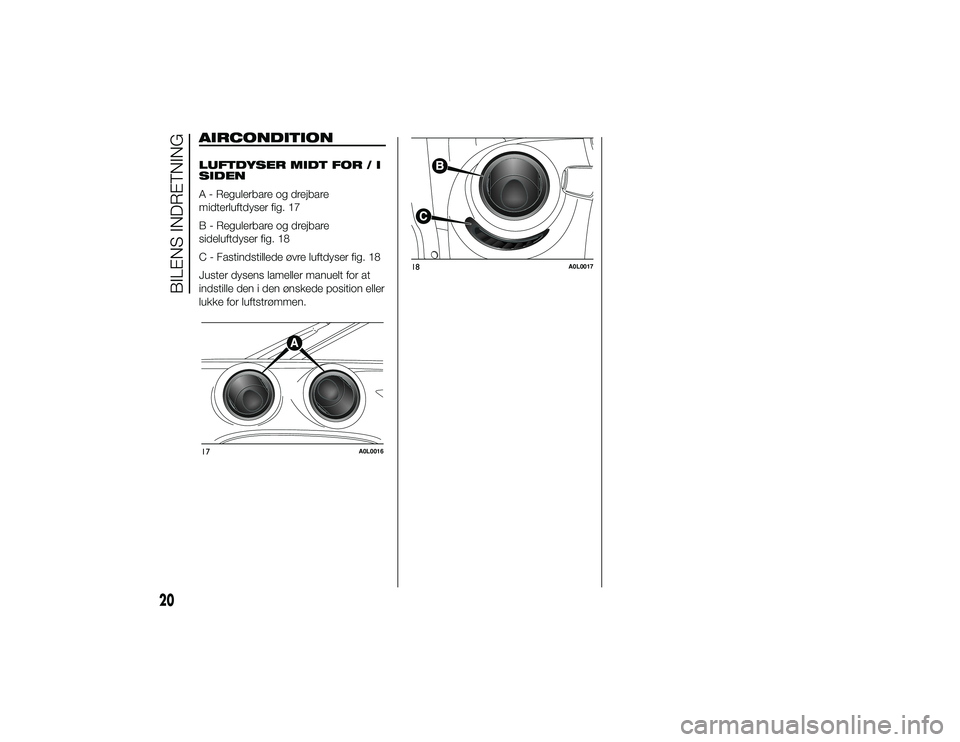

AIRCONDITIONLUFTDYSER MIDT FOR / I
SIDEN
A - Regulerbare og drejbare
midterluftdyser fig. 17
B - Regulerbare og drejbare
sideluftdyser fig. 18
C - Fastindstillede øvre luftdyser fig. 18
Juster dysens lameller manuelt for at
indstille den i den ønskede position eller
lukke for luftstrømmen.17
A0L0016

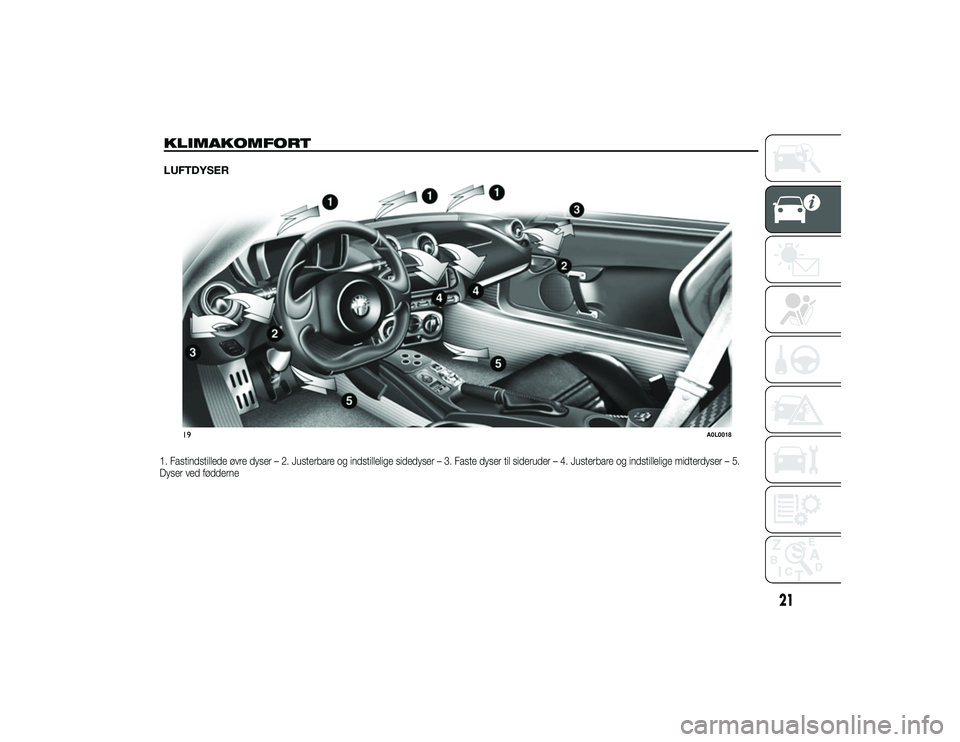

Page 24 of 190
1. Fastindstillede øvre dyser – 2. Justerbare og indstillelige sidedyser – 3. Faste dyser til sideruder – 4. Justerbare og indstillelige midterdyser – 5.
Dyser ved fødderne
19
A0L0018
21
30-9-2013 17:19 Pagina 21
KLIMAKOMFORTLUFTDYSER
Page 25 of 190

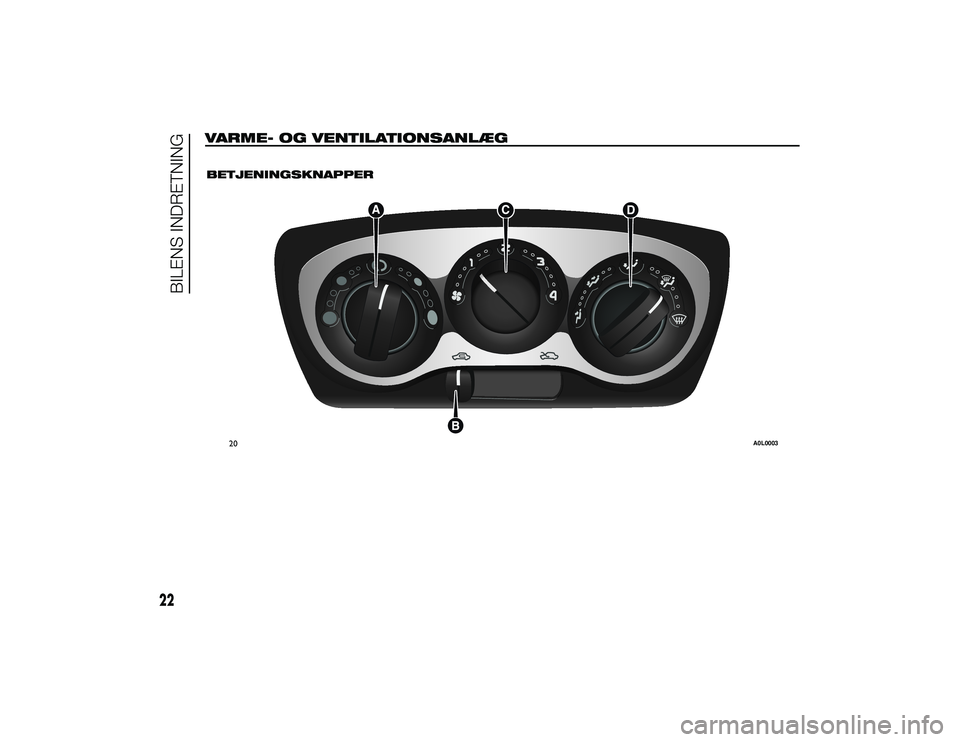

VARME- OG VENTILATIONSANLÆG
.
BETJENINGSKNAPPER
20
A0L0003
22
BILENS INDRETNING
30-9-2013 17:19 Pagina 22
Page 26 of 190

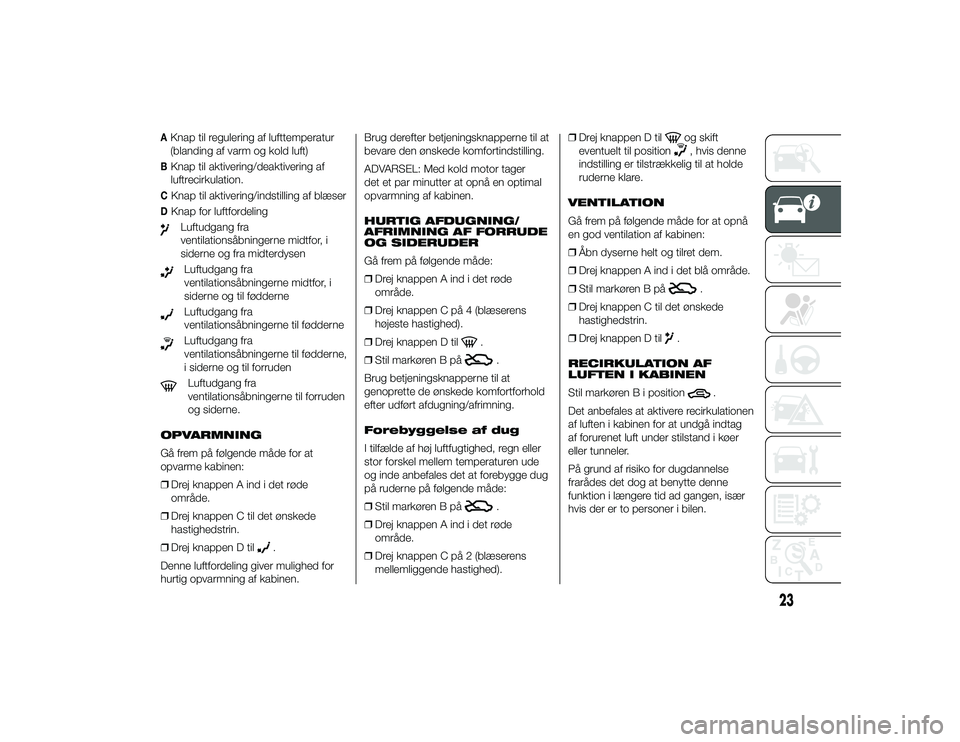

AKnap til regulering af lufttemperatur
(blanding af varm og kold luft)BKnap til aktivering/deaktivering af
luftrecirkulation.CKnap til aktivering/indstilling af blæserDKnap for luftfordelingLuftudgang fra
ventilationsåbningerne midtfor, i
siderne og fra midterdysenLuftudgang fra
ventilationsåbningerne midtfor, i
siderne og til fødderneLuftudgang fra
ventilationsåbningerne til fødderneLuftudgang fra
ventilationsåbningerne til fødderne,
i siderne og til forrudenLuftudgang fra
ventilationsåbningerne til forruden
og siderne.
OPVARMNING
Gå frem på følgende måde for at
opvarme kabinen:
❒ Drej knappen A ind i det røde
område.
❒ Drej knappen C til det ønskede
hastighedstrin.
❒ Drej knappen D til
.
Denne luftfordeling giver mulighed for
hurtig opvarmning af kabinen. Brug derefter betjeningsknapperne til at
bevare den ønskede komfortindstilling.
ADVARSEL: Med kold motor tager
det et par minutter at opnå en optimal
opvarmning af kabinen.
HURTIG AFDUGNING/
AFRIMNING AF FORRUDE
OG SIDERUDER
Gå frem på følgende måde:
❒
Drej knappen A ind i det røde
område.
❒ Drej knappen C på 4 (blæserens
højeste hastighed).
❒ Drej knappen D til
.
❒ Stil markøren B på
.
Brug betjeningsknapperne til at
genoprette de ønskede komfortforhold
efter udført afdugning/afrimning.
Forebyggelse af dug
I tilfælde af høj luftfugtighed, regn eller
stor forskel mellem temperaturen ude
og inde anbefales det at forebygge dug
på ruderne på følgende måde:
❒ Stil markøren B på.
❒ Drej knappen A ind i det røde
område.
❒ Drej knappen C på 2 (blæserens
mellemliggende hastighed). ❒
Drej knappen D til
og skift
eventuelt til position, hvis denne
indstilling er tilstrækkelig til at holde
ruderne klare.
VENTILATION
Gå frem på følgende måde for at opnå
en god ventilation af kabinen:
❒ Åbn dyserne helt og tilret dem.
❒ Drej knappen A ind i det blå område.
❒ Stil markøren B på.
❒ Drej knappen C til det ønskede
hastighedstrin.
❒ Drej knappen D til
.
RECIRKULATION AF
LUFTEN I KABINEN
Stil markøren B i position
.
Det anbefales at aktivere recirkulationen
af luften i kabinen for at undgå indtag
af forurenet luft under stilstand i køer
eller tunneler.
På grund af risiko for dugdannelse
frarådes det dog at benytte denne
funktion i længere tid ad gangen, især
hvis der er to personer i bilen.
23
30-9-2013 17:19 Pagina 23
Page 27 of 190

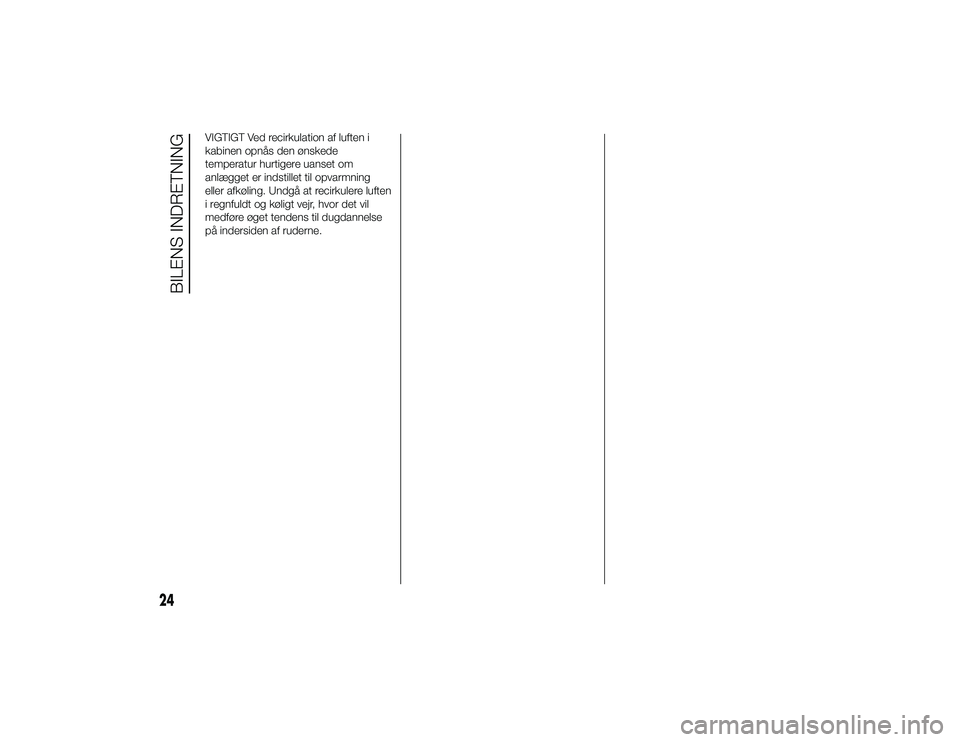

VIGTIGT Ved recirkulation af luften i
kabinen opnås den ønskede
temperatur hurtigere uanset om
anlægget er indstillet til opvarmning
eller afkøling. Undgå at recirkulere luften
i regnfuldt og køligt vejr, hvor det vil
medføre øget tendens til dugdannelse
på indersiden af ruderne.
24
BILENS INDRETNING
30-9-2013 17:19 Pagina 24
Page 28 of 190

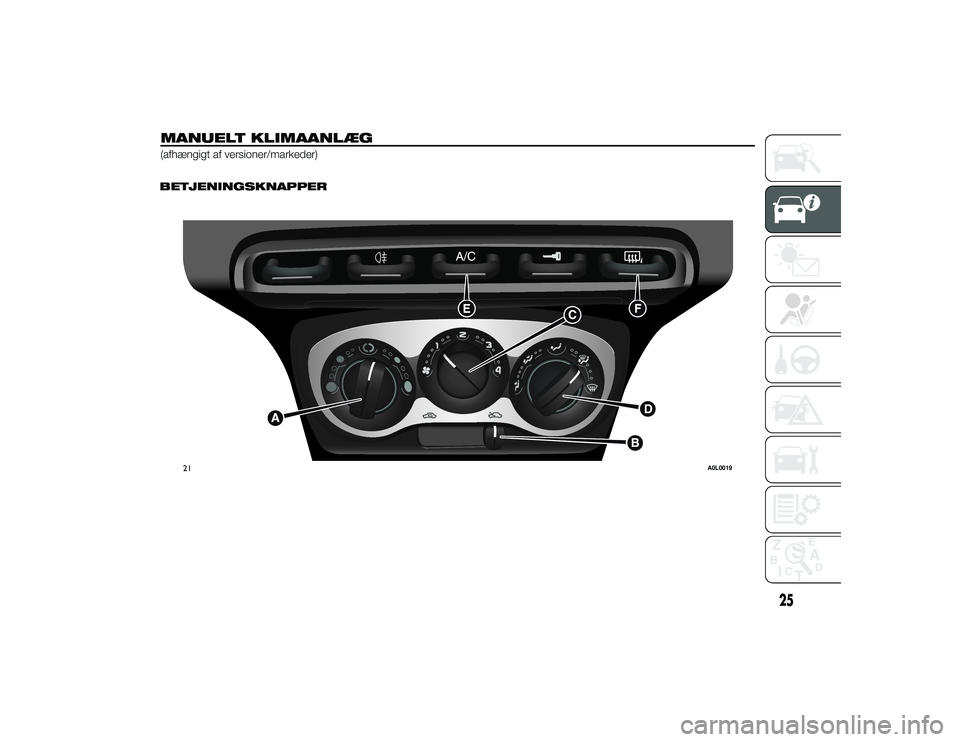

MANUELT KLIMAANLÆG(afhængigt af versioner/markeder)
.
BETJENINGSKNAPPER
21
A0L0019
25
30-9-2013 17:19 Pagina 25
Page 29 of 190

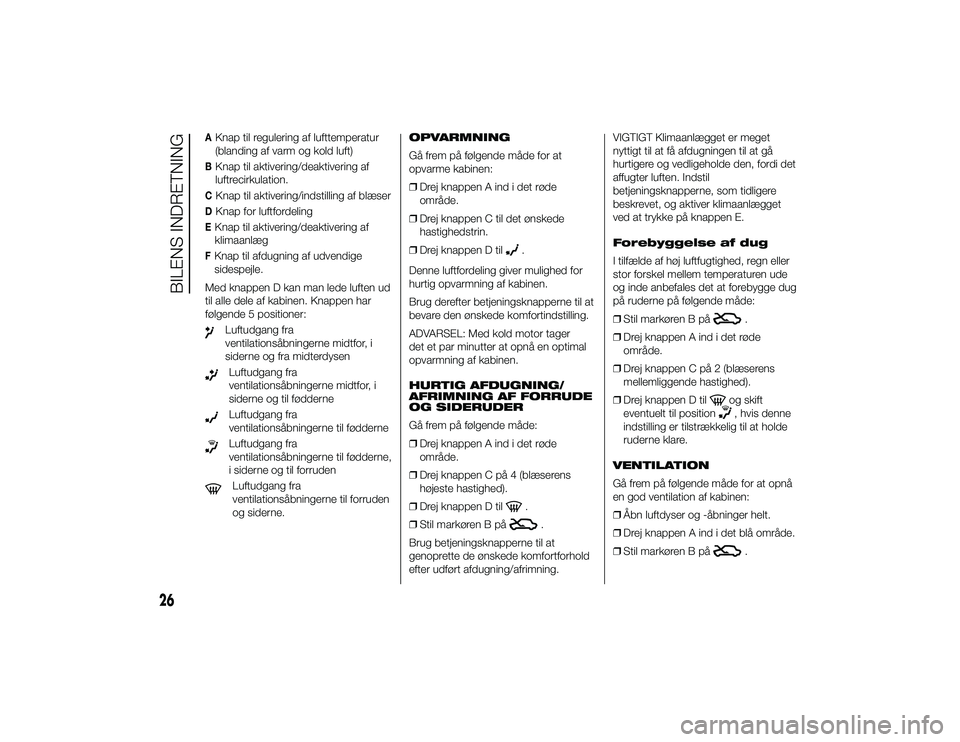

AKnap til regulering af lufttemperatur
(blanding af varm og kold luft)BKnap til aktivering/deaktivering af
luftrecirkulation.CKnap til aktivering/indstilling af blæserDKnap for luftfordelingEKnap til aktivering/deaktivering af
klimaanlægFKnap til afdugning af udvendige
sidespejle.
Med knappen D kan man lede luften ud
til alle dele af kabinen. Knappen har
følgende 5 positioner:Luftudgang fra
ventilationsåbningerne midtfor, i
siderne og fra midterdysenLuftudgang fra
ventilationsåbningerne midtfor, i
siderne og til fødderneLuftudgang fra
ventilationsåbningerne til fødderneLuftudgang fra
ventilationsåbningerne til fødderne,
i siderne og til forrudenLuftudgang fra
ventilationsåbningerne til forruden
og siderne. OPVARMNING
Gå frem på følgende måde for at
opvarme kabinen:
❒
Drej knappen A ind i det røde
område.
❒ Drej knappen C til det ønskede
hastighedstrin.
❒ Drej knappen D til
.
Denne luftfordeling giver mulighed for
hurtig opvarmning af kabinen.
Brug derefter betjeningsknapperne til at
bevare den ønskede komfortindstilling.
ADVARSEL: Med kold motor tager
det et par minutter at opnå en optimal
opvarmning af kabinen.
HURTIG AFDUGNING/
AFRIMNING AF FORRUDE
OG SIDERUDER
Gå frem på følgende måde:
❒ Drej knappen A ind i det røde
område.
❒ Drej knappen C på 4 (blæserens
højeste hastighed).
❒ Drej knappen D til.
❒ Stil markøren B på
.
Brug betjeningsknapperne til at
genoprette de ønskede komfortforhold
efter udført afdugning/afrimning. VIGTIGT Klimaanlægget er meget
nyttigt til at få afdugningen til at gå
hurtigere og vedligeholde den, fordi det
affugter luften. Indstil
betjeningsknapperne, som tidligere
beskrevet, og aktiver klimaanlægget
ved at trykke på knappen E.
Forebyggelse af dug
I tilfælde af høj luftfugtighed, regn eller
stor forskel mellem temperaturen ude
og inde anbefales det at forebygge dug
på ruderne på følgende måde:
❒
Stil markøren B på
.
❒ Drej knappen A ind i det røde
område.
❒ Drej knappen C på 2 (blæserens
mellemliggende hastighed).
❒ Drej knappen D til
og skift
eventuelt til position, hvis denne
indstilling er tilstrækkelig til at holde
ruderne klare.
VENTILATION
Gå frem på følgende måde for at opnå
en god ventilation af kabinen:
❒ Åbn luftdyser og -åbninger helt.
❒ Drej knappen A ind i det blå område.
❒ Stil markøren B på.
26
BILENS INDRETNING
30-9-2013 17:19 Pagina 26

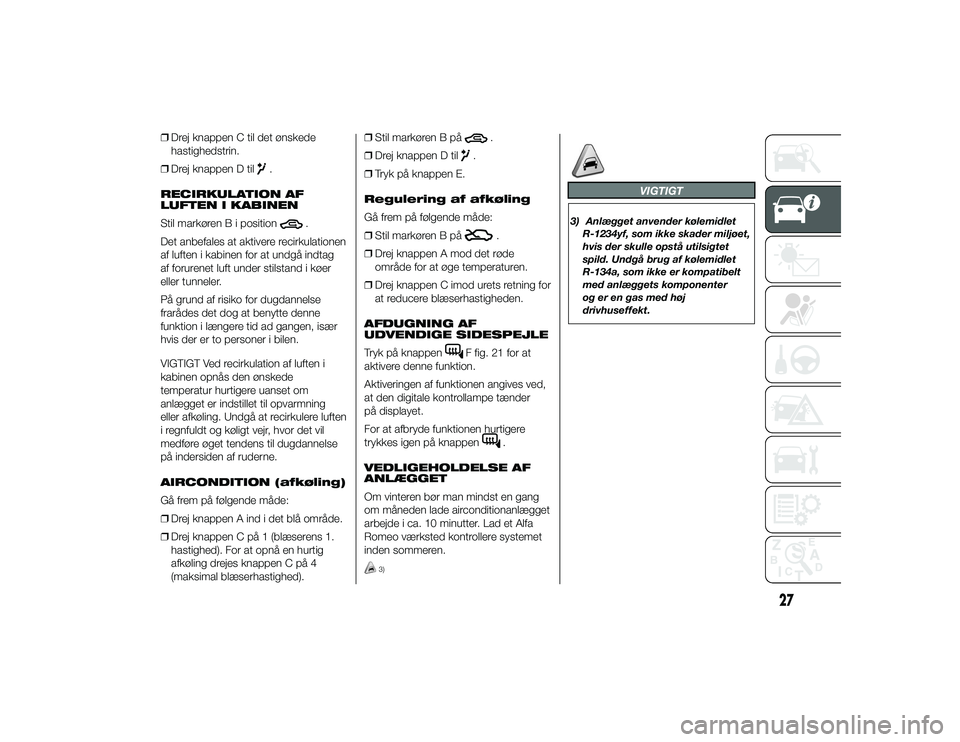

Page 30 of 190
❒Drej knappen C til det ønskede
hastighedstrin.
❒ Drej knappen D til
.
RECIRKULATION AF
LUFTEN I KABINEN
Stil markøren B i position
.
Det anbefales at aktivere recirkulationen
af luften i kabinen for at undgå indtag
af forurenet luft under stilstand i køer
eller tunneler.
På grund af risiko for dugdannelse
frarådes det dog at benytte denne
funktion i længere tid ad gangen, især
hvis der er to personer i bilen.
VIGTIGT Ved recirkulation af luften i
kabinen opnås den ønskede
temperatur hurtigere uanset om
anlægget er indstillet til opvarmning
eller afkøling. Undgå at recirkulere luften
i regnfuldt og køligt vejr, hvor det vil
medføre øget tendens til dugdannelse
på indersiden af ruderne.
AIRCONDITION (afkøling)
Gå frem på følgende måde:
❒ Drej knappen A ind i det blå område.
❒ Drej knappen C på 1 (blæserens 1.
hastighed). For at opnå en hurtig
afkøling drejes knappen C på 4
(maksimal blæserhastighed). ❒
Stil markøren B på
.
❒ Drej knappen D til
.
❒ Tryk på knappen E.
Regulering af afkøling
Gå frem på følgende måde:
❒ Stil markøren B på
.
❒ Drej knappen A mod det røde
område for at øge temperaturen.
❒ Drej knappen C imod urets retning for
at reducere blæserhastigheden.
AFDUGNING AF
UDVENDIGE SIDESPEJLE
Tryk på knappen
F fig. 21 for at
aktivere denne funktion.
Aktiveringen af funktionen angives ved,
at den digitale kontrollampe tænder
på displayet.
For at afbryde funktionen hurtigere
trykkes igen på knappen
.
VEDLIGEHOLDELSE AF
ANLÆGGET
Om vinteren bør man mindst en gang
om måneden lade airconditionanlægget
arbejde i ca. 10 minutter. Lad et Alfa
Romeo værksted kontrollere systemet
inden sommeren.
3)
VIGTIGT
3) Anlægget anvender kølemidlet R-1234yf, som ikke skader miljøet,
hvis der skulle opstå utilsigtet
spild. Undgå brug af kølemidlet
R-134a, som ikke er kompatibelt
med anlæggets komponenter
og er en gas med høj
drivhuseffekt.
