Alfa Romeo 4C 2014 Návod na použitie a údržbu (in Slovakian)

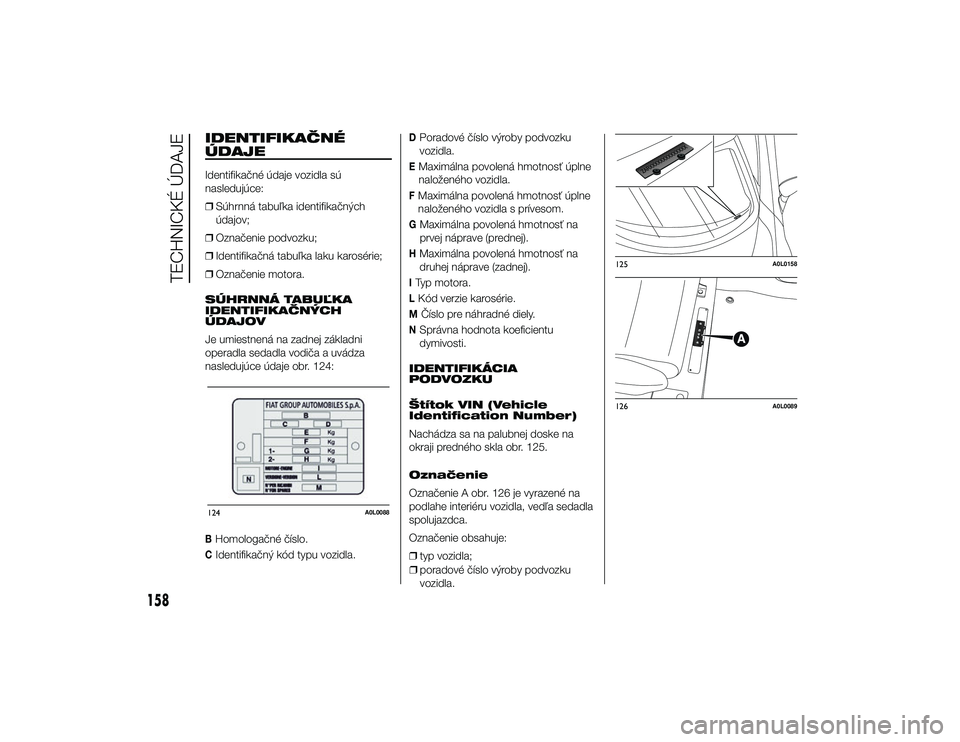

IDENTIFIKAČNÉ
ÚDAJEIdentifikačné údaje vozidla sú
nasledujúce:
❒Súhrnná tabuľka identifikačných
údajov;
❒ Označenie podvozku;
❒ Identifikačná tabuľka laku karosérie;
❒ Označenie motora.
SÚHRNNÁ TABUĽKA
IDENTIFIKAČNÝCH
ÚDAJOV
Je umiestnená na zadnej základni
operadla sedadla vodiča a uvádza
nasledujúce údaje obr. 124:BHomologačné číslo.CIdentifikačný kód typu vozidla.
DPoradové číslo výroby podvozku
vozidla.EMaximálna povolená hmotnosť úplne
naloženého vozidla.FMaximálna povolená hmotnosť úplne
naloženého vozidla s prívesom.GMaximálna povolená hmotnosť na
prvej náprave (prednej).HMaximálna povolená hmotnosť na
druhej náprave (zadnej).ITyp motora.LKód verzie karosérie.M
Číslo pre náhradné diely.
NSprávna hodnota koeficientu
dymivosti.
IDENTIFIKÁCIA
PODVOZKU
Štítok VIN (Vehicle
Identification Number)
Nachádza sa na palubnej doske na
okraji predného skla obr. 125.
Označenie
Označenie A obr. 126 je vyrazené na
podlahe interiéru vozidla, vedľa sedadla
spolujazdca.
Označenie obsahuje:
❒ typ vozidla;
❒ poradové číslo výroby podvozku
vozidla.
124
A0L0088
125
A0L0158
126
A0L0089
158
TECHNICKÉ ÚDAJE
2-10-2013 15:21 Pagina 158

CKód farby.
D Kód laku pre drobné opravy alebo
opätovné prelakovanie. OZNAČENIE MOTORA
Je vyrazené na valcovom bloku a
uvádza poradové výrobné číslo.127
A0L0090
159
2-10-2013 15:21 Pagina 159
IDENTIFIKAČNÝ ŠTÍTOK
LAKU KAROSÉRIE
Je aplikovaný na spodnej strane
zadných dverí a obsahuje nasledovné
údaje obr. 127:
A
Výrobca laku.
B Názov farby.

KÓDY MOTORA – VERZIE KAROSÉRIEVerzieKód motoraVerzie karosérie
1750 Turbo Benzín 960A1000960CXB1A 01
160
TECHNICKÉ ÚDAJE
2-10-2013 15:21 Pagina 160

MOTORVŠEOBECNÉ INFORMÁCIE1750 Turbo Benzín
Kód typu 960A1000
Cyklus Ottov
Počet a umiestnenie valcov 4 v rade
Priemer a zdvih (mm) 83 x 80,5
Celkový zdvihový objem (cmł) 1742
Kompresný pomer 9,25 ± 0,25
Maximálny výkon (EHS) (kW) 177 (*)
Maximálny výkon (EHS) (HP) 240
- príslušný režim (otáčky/min) 6000
Maximálny krútiaci moment (EHS) (Nm) 350 (*)
Maximálny točivý moment (EHS) (kgm) 35,7
- príslušný režim (otáčky/min) 2100 ÷ 4000
Zapaľovacie sviečky NGK ILKAR7D6G
Palivo Bezolovnatý benzín 98 R.O.N. alebo 95 R.O.N. (Špecifikácia EN228)(*) Dosiahnuté hodnoty pri používaní bezolovnatého benzínu s 98 R.O.N.
161
2-10-2013 15:21 Pagina 161

NAPÁJANIEVerzieNapájanie
1750 Turbo Benzín
135)
Priame vstrekovanie s elektronickým riadením s turbo a intercooler
POZOR!
135) Úpravy alebo opravy zariadenia napájania vykonávané nesprávnym spôsobom a bez toho, že by ste brali do úvahy
technické vlastnosti zariadenia, môžu spôsobiť poruchy prevádzky s rizikom vzniku požiaru.
162
TECHNICKÉ ÚDAJE
2-10-2013 15:21 Pagina 162

PREVODVerzieZmena rýchlostného
stupňa Spojka
Pohon
1750 Turbo Benzín Sekvenciálny, so 6
rýchlostnými stup\bami pri jazde dopredu plus
spiatočka, so systémom elektronického riadenia elektrohydraulického ovládania Elektrohydraulický
mechanizmus s
elektronickým riadením s dvojitou spojkou Zadný
163
2-10-2013 15:21 Pagina 163

BRZDYVerziePredné brzdyZadné brzdyParkovacia brzda
1750 Turbo Benzín Kotúčové s automatickou
ventiláciou Kotúčové s automatickou
ventiláciou Ovládanie pomocou ručnej
páky ovládajúcej zadné brzdy
UPOZORNENIE Voda, sneh a posypová soľ na cestách sa môžu uložiť na brzdové kotúče a znížiť tak účinnosť bŕzd pri prvom
brzdení.
164
TECHNICKÉ ÚDAJE
2-10-2013 15:21 Pagina 164

ZAVESENIEVerziePrednéZadné
1750 Turbo Benzín Viacnásobné trojuholníkové so stabilizačnou
tyčou Zdokonalený systém McPherson
165
2-10-2013 15:21 Pagina 165

RIADENIEVerziePriemer otáčania medzi chodníkmi (m) Typ
1750 Turbo Benzín 11Pastorkový hriadeľ hrebe\bového riadenia
166
TECHNICKÉ ÚDAJE
2-10-2013 15:21 Pagina 166

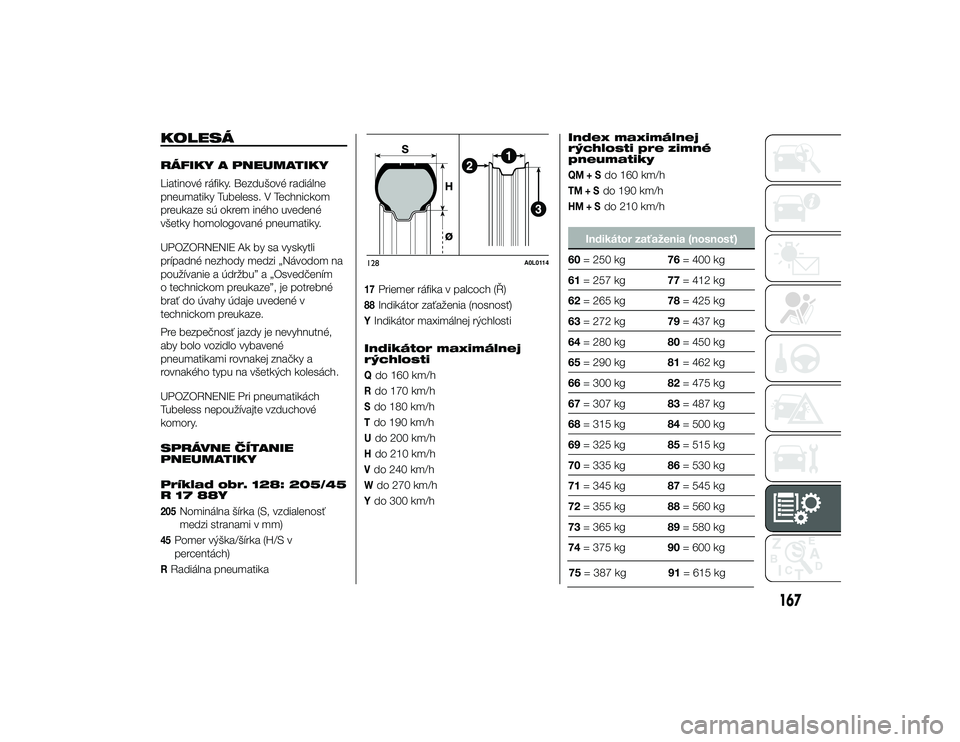

KOLESÁRÁFIKY A PNEUMATIKY
Liatinové ráfiky. Bezdušové radiálne
pneumatiky Tubeless. V Technickom
preukaze sú okrem iného uvedené
všetky homologované pneumatiky.
UPOZORNENIE Ak by sa vyskytli
prípadné nezhody medzi „Návodom na
používanie a údržbu” a „Osvedčením
o technickom preukaze”, je potrebné
brať do úvahy údaje uvedené v
technickom preukaze.
Pre bezpečnosť jazdy je nevyhnutné,
aby bolo vozidlo vybavené
pneumatikami rovnakej značky a
rovnakého typu na všetkých kolesách.
UPOZORNENIE Pri pneumatikách
Tubeless nepoužívajte vzduchové
komory.
SPRÁVNE ČÍTANIE
PNEUMATIKY
Príklad obr. 128: 205/45
R 17 88Y205
Nominálna šírka (S, vzdialenosť
medzi stranami v mm)
45
Pomer výška/šírka (H/S v
percentách)
RRadiálna pneumatika
17
Priemer ráfika v palcoch (Ř)
88
Indikátor zaťaženia (nosnosť)
YIndikátor maximálnej rýchlosti
Indikátor maximálnej
rýchlostiQdo 160 km/hRdo 170 km/hSdo 180 km/hTdo 190 km/hUdo 200 km/hHdo 210 km/hVdo 240 km/hW
do 270 km/h
Ydo 300 km/h Index maximálnej
rýchlosti pre zimné
pneumatiky
QM+S
do 160 km/h
TM+S
do 190 km/h
HM+S
do 210 km/h
Indikátor zaťaženia (nosnosť)
60 = 250 kg 76= 400 kg
61 = 257 kg 77= 412 kg
62 = 265 kg 78= 425 kg
63 = 272 kg 79= 437 kg
64 = 280 kg 80= 450 kg
65 = 290 kg 81= 462 kg
66 = 300 kg 82= 475 kg
67 = 307 kg 83= 487 kg
68 = 315 kg 84= 500 kg
69 = 325 kg 85= 515 kg
70 = 335 kg 86= 530 kg
71 = 345 kg 87= 545 kg
72 = 355 kg 88= 560 kg
73 = 365 kg 89= 580 kg
74 = 375 kg 90= 600 kg
128
A0L0114
167
2-10-2013 15:21 Pagina 167
75= 387 kg 91= 615 kg
