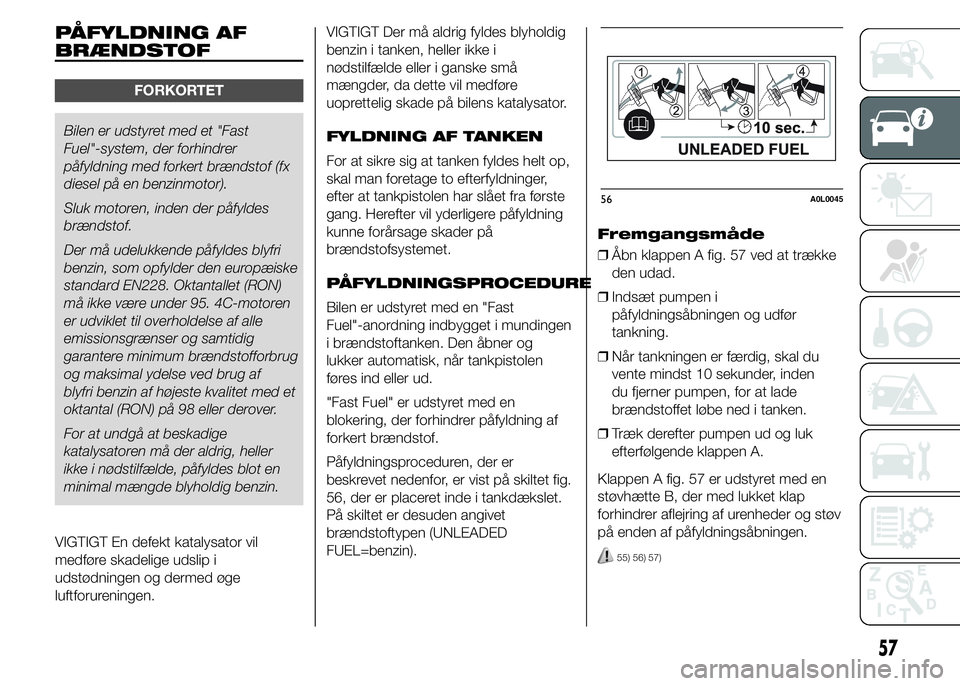

PÅFYLDNING AF
BRÆNDSTOF
FORKORTET
Bilen er udstyret med et "Fast
Fuel"-system, der forhindrer
påfyldning med forkert brændstof (fx
diesel på en benzinmotor).
Sluk motoren, inden der påfyldes
brændstof.
Der må udelukkende påfyldes blyfri
benzin, som opfylder den europæiske
standard EN228. Oktantallet (RON)
må ikke være under 95. 4C-motoren
er udviklet til overholdelse af alle
emissionsgrænser og samtidig
garantere minimum brændstofforbrug
og maksimal ydelse ved brug af
blyfri benzin af højeste kvalitet med et
oktantal (RON) på 98 eller derover.
For at undgå at beskadige
katalysatoren må der aldrig, heller
ikke i nødstilfælde, påfyldes blot en
minimal mængde blyholdig benzin.
VIGTIGT En defekt katalysator vil
medføre skadelige udslip i
udstødningen og dermed øge
luftforureningen.VIGTIGT Der må aldrig fyldes blyholdig
benzin i tanken, heller ikke i
nødstilfælde eller i ganske små
mængder, da dette vil medføre
uoprettelig skade på bilens katalysator.
FYLDNING AF TANKEN
For at sikre sig at tanken fyldes helt op,
skal man foretage to efterfyldninger,
efter at tankpistolen har slået fra første
gang. Herefter vil yderligere påfyldning
kunne forårsage skader på
brændstofsystemet.
PÅFYLDNINGSPROCEDURE
Bilen er udstyret med en "Fast
Fuel"-anordning indbygget i mundingen
i brændstoftanken. Den åbner og
lukker automatisk, når tankpistolen
føres ind eller ud.
"Fast Fuel" er udstyret med en
blokering, der forhindrer påfyldning af
forkert brændstof.
Påfyldningsproceduren, der er
beskrevet nedenfor, er vist på skiltet fig.
56, der er placeret inde i tankdækslet.
På skiltet er desuden angivet
brændstoftypen (UNLEADED
FUEL=benzin).Fremgangsmåde
❒Åbn klappen A fig. 57 ved at trække
den udad.
❒Indsæt pumpen i
påfyldningsåbningen og udfør
tankning.
❒Når tankningen er færdig, skal du
vente mindst 10 sekunder, inden
du fjerner pumpen, for at lade
brændstoffet løbe ned i tanken.
❒Træk derefter pumpen ud og luk
efterfølgende klappen A.
Klappen A fig. 57 er udstyret med en
støvhætte B, der med lukket klap
forhindrer aflejring af urenheder og støv
på enden af påfyldningsåbningen.
55) 56) 57)
56A0L0045
57
Page 62 of 203

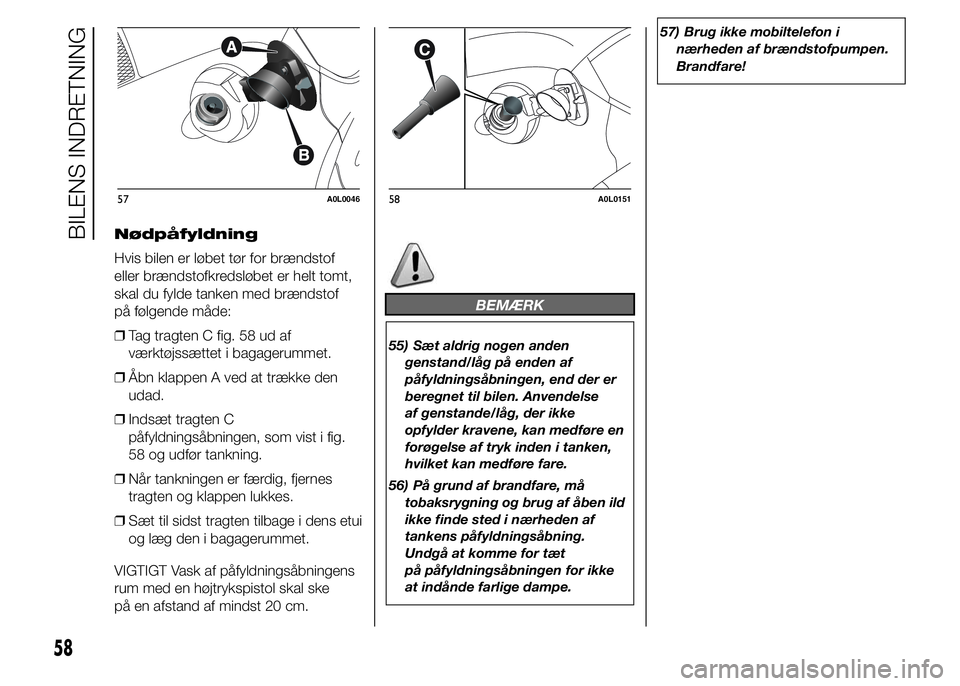

Nødpåfyldning
Hvis bilen er løbet tør for brændstof
eller brændstofkredsløbet er helt tomt,
skal du fylde tanken med brændstof
på følgende måde:
❒Tag tragten C fig. 58 ud af
værktøjssættet i bagagerummet.
❒Åbn klappen A ved at trække den
udad.
❒Indsæt tragten C
påfyldningsåbningen, som vist i fig.
58 og udfør tankning.
❒Når tankningen er færdig, fjernes
tragten og klappen lukkes.
❒Sæt til sidst tragten tilbage i dens etui
og læg den i bagagerummet.
VIGTIGT Vask af påfyldningsåbningens
rum med en højtrykspistol skal ske
på en afstand af mindst 20 cm.
BEMÆRK
55) Sæt aldrig nogen anden
genstand/låg på enden af
påfyldningsåbningen, end der er
beregnet til bilen. Anvendelse
af genstande/låg, der ikke
opfylder kravene, kan medføre en
forøgelse af tryk inden i tanken,
hvilket kan medføre fare.
56) På grund af brandfare, må
tobaksrygning og brug af åben ild
ikke finde sted i nærheden af
tankens påfyldningsåbning.
Undgå at komme for tæt
på påfyldningsåbningen for ikke
at indånde farlige dampe.57) Brug ikke mobiltelefon i
nærheden af brændstofpumpen.
Brandfare!
57A0L004658A0L0151
58
BILENS INDRETNING
Page 63 of 203

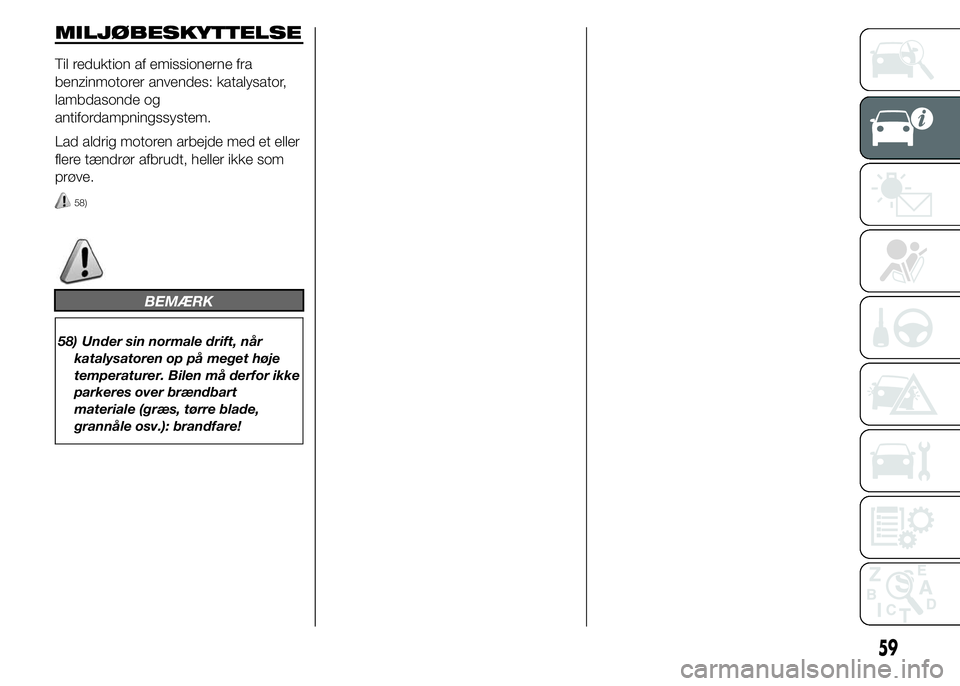

MILJØBESKYTTELSE
Til reduktion af emissionerne fra
benzinmotorer anvendes: katalysator,
lambdasonde og
antifordampningssystem.
Lad aldrig motoren arbejde med et eller
flere tændrør afbrudt, heller ikke som
prøve.
58)
BEMÆRK
58) Under sin normale drift, når
katalysatoren op på meget høje
temperaturer. Bilen må derfor ikke
parkeres over brændbart
materiale (græs, tørre blade,
grannåle osv.): brandfare!
59
Page 64 of 203
60

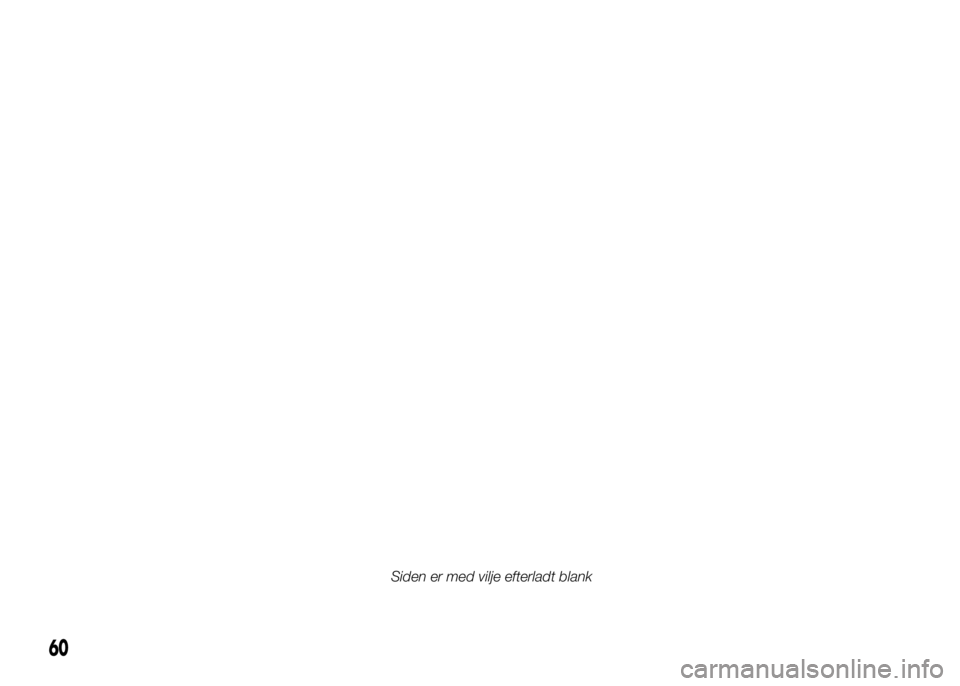

Siden er med vilje efterladt blank
Page 65 of 203
LÆR INSTRUMENTGRUPPEN AT KENDE
Denne del af håndbogen indeholder
oplysninger omkring, hvordan man
lærer, fortolker og bruger
instrumentgruppen korrekt.INSTRUMENTGRUPPE ................... 62
SETUP-MENU................................. 65
MENUPUNKTER ............................. 66
TRIPCOMPUTER ............................ 70
KONTROLLAMPER OG
MEDDELELSER .............................. 73
- FOR LAV BREMSEVÆSKESTAND /
AKTIVERET HÅNDBREMSE ............... 73
- FEJL VED EBD-SYSTEM .................. 74
- FEJL VED AIRBAG ........................... 74
- SIKKERHEDSSELE IKKE SPÆNDT .. 74
- FEJL VED ABS ................................. 75
- PASSAGERAIRBAG FRAKOBLET .... 76
- EOBD-FEJL/FEJL VED
INDSPRØJTNINGSSYSTEM ............... 77
- TPMS-system .................................. 78
- SYSTEM TIL ELEKTRONISK
KONTROL AF ESC-STABILITET ......... 79
- KONTROLLAMPE FOR
ASR-FUNKTION DEAKTIVERET ......... 79
- POSITIONSLYS OG NÆRLYS .......... 80
- FOLLOW ME HOME ........................ 80
- BLINKLYS I VENSTRE SIDE ............. 81
- BLINKLYS I HØJRE SIDE ................. 81
- FJERNLYS ....................................... 81
- FOR LAVT MOTOROLIETRYK .......... 82
-NEDBRUDT MOTOROLIE ................. 82
- FOR HØJ
KØLEVÆSKETEMPERATUR ............... 83
- FEJL PÅ GENERATOR ..................... 83
- FEJL I GEARKASSE ......................... 84
-UFULDSTÆNDIG DØRLUKNING ...... 84
-SLITAGE PÅ BREMSEKLODSER ....... 84
- FEJL PÅ ALFA ROMEO CODE
STARTSPÆRRE ................................. 84
- BRÆNDSTOFRESERVE /
BEGRÆNSET KØRSEL ...................... 85- FEJL PÅ SENSOR FOR
BRÆNDSTOFRESERVE /
BEGRÆNSET KØRSEL ...................... 85
- CRUISE CONTROL (FARTPILOT) ..... 85
- AFDUGNING/AFRIMNING AF
UDVENDIGE SIDESPEJLE .................. 85
- FEJL VED UDVENDIG BELYSNING .. 86
- SERVICE (PLANMÆSSIG
VEDLIGEHOLDELSE) ......................... 86
- GENEREL FEJL ............................... 87
- BRÆNDSTOFAFBRYDER ................ 88
- ÅBENT BAGAGERUM ...................... 88
- RISIKO FOR IS PÅ VEJEN ................ 88
- FEJL I STOPLYGTER ....................... 88
-FEJLVED
.................. 88
- VISNING AF KØRSELSFUNKTION
(Systemet “Alfa DNA”) ......................... 89
61
PARKERINGSSENSORER
Page 66 of 203

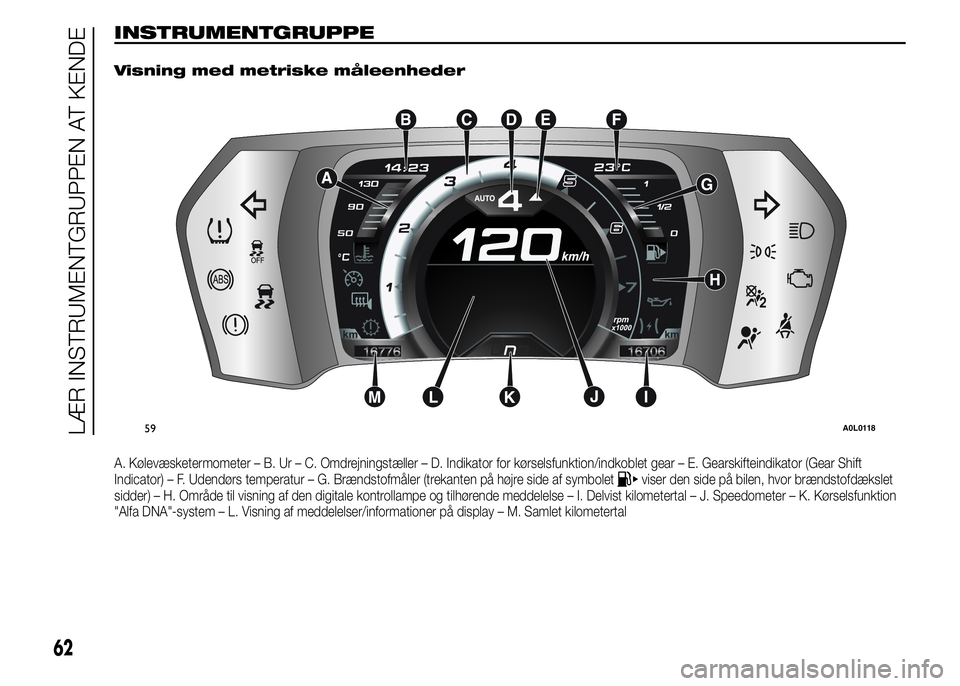

INSTRUMENTGRUPPE.
Visning med metriske måleenheder
A. Kølevæsketermometer – B. Ur – C. Omdrejningstæller – D. Indikator for kørselsfunktion/indkoblet gear – E. Gearskifteindikator (Gear Shift
Indicator) – F. Udendørs temperatur – G. Brændstofmåler (trekanten på højre side af symboletviser den side på bilen, hvor brændstofdækslet
sidder) – H. Område til visning af den digitale kontrollampe og tilhørende meddelelse – I. Delvist kilometertal – J. Speedometer – K. Kørselsfunktion
"Alfa DNA"-system – L. Visning af meddelelser/informationer på display – M. Samlet kilometertal
59A0L0118
62
LÆR INSTRUMENTGRUPPEN AT KENDE
Page 67 of 203

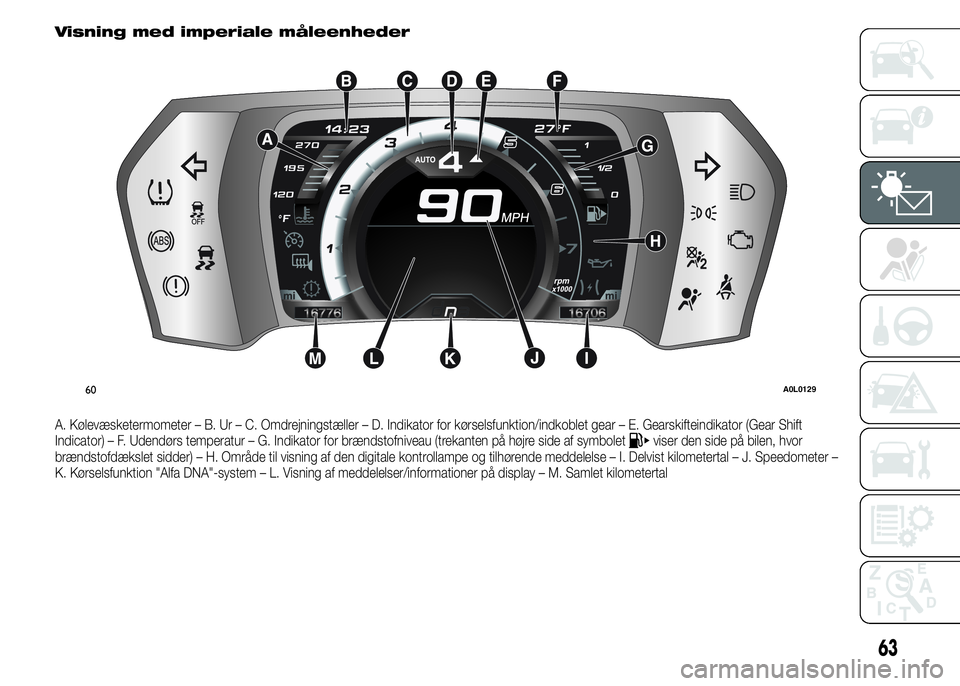

Visning med imperiale måleenheder
A. Kølevæsketermometer – B. Ur – C. Omdrejningstæller – D. Indikator for kørselsfunktion/indkoblet gear – E. Gearskifteindikator (Gear Shift
Indicator) – F. Udendørs temperatur – G. Indikator for brændstofniveau (trekanten på højre side af symboletviser den side på bilen, hvor
brændstofdækslet sidder) – H. Område til visning af den digitale kontrollampe og tilhørende meddelelse – I. Delvist kilometertal – J. Speedometer –
K. Kørselsfunktion "Alfa DNA"-system – L. Visning af meddelelser/informationer på display – M. Samlet kilometertal
60A0L0129
63
Page 68 of 203

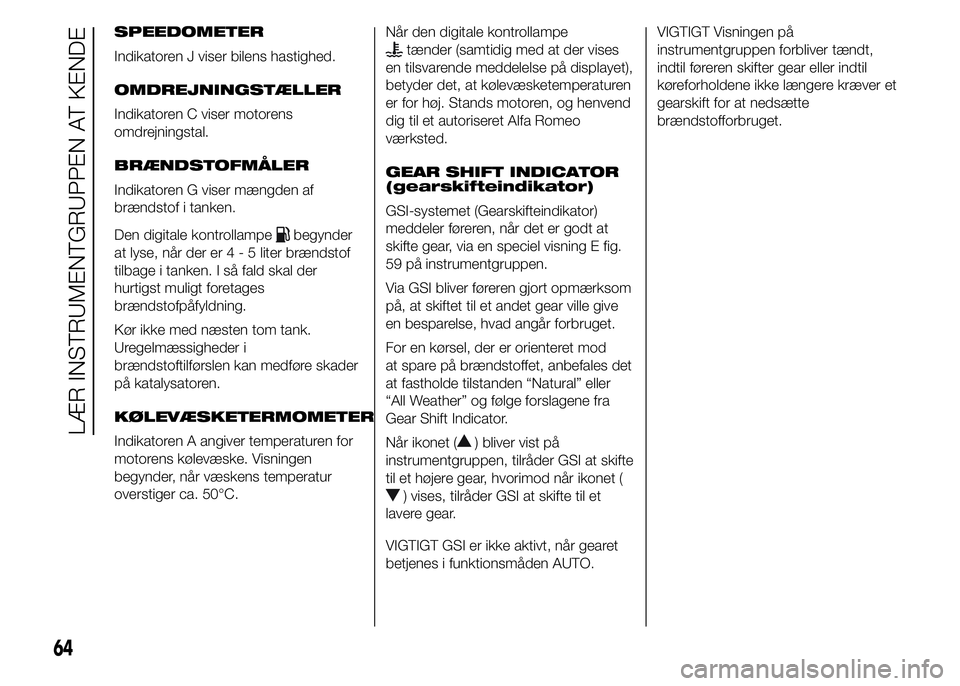

SPEEDOMETER
Indikatoren J viser bilens hastighed.
OMDREJNINGSTÆLLER
Indikatoren C viser motorens
omdrejningstal.
BRÆNDSTOFMÅLER
Indikatoren G viser mængden af
brændstof i tanken.
Den digitale kontrollampe
begynder
at lyse, når der er4-5liter brændstof
tilbage i tanken. I så fald skal der
hurtigst muligt foretages
brændstofpåfyldning.
Kør ikke med næsten tom tank.
Uregelmæssigheder i
brændstoftilførslen kan medføre skader
på katalysatoren.
KØLEVÆSKETERMOMETER
Indikatoren A angiver temperaturen for
motorens kølevæske. Visningen
begynder, når væskens temperatur
overstiger ca. 50°C.Når den digitale kontrollampe
tænder (samtidig med at der vises
en tilsvarende meddelelse på displayet),
betyder det, at kølevæsketemperaturen
er for høj. Stands motoren, og henvend
dig til et autoriseret Alfa Romeo
værksted.
GEAR SHIFT INDICATOR
(gearskifteindikator)
GSI-systemet (Gearskifteindikator)
meddeler føreren, når det er godt at
skifte gear, via en speciel visning E fig.
59 på instrumentgruppen.
Via GSI bliver føreren gjort opmærksom
på, at skiftet til et andet gear ville give
en besparelse, hvad angår forbruget.
For en kørsel, der er orienteret mod
at spare på brændstoffet, anbefales det
at fastholde tilstanden “Natural” eller
“All Weather” og følge forslagene fra
Gear Shift Indicator.
Når ikonet (
) bliver vist på
instrumentgruppen, tilråder GSI at skifte
til et højere gear, hvorimod når ikonet (
) vises, tilråder GSI at skifte til et
lavere gear.
VIGTIGT GSI er ikke aktivt, når gearet
betjenes i funktionsmåden AUTO.VIGTIGT Visningen på
instrumentgruppen forbliver tændt,
indtil føreren skifter gear eller indtil
køreforholdene ikke længere kræver et
gearskift for at nedsætte
brændstofforbruget.
64
LÆR INSTRUMENTGRUPPEN AT KENDE
Page 69 of 203

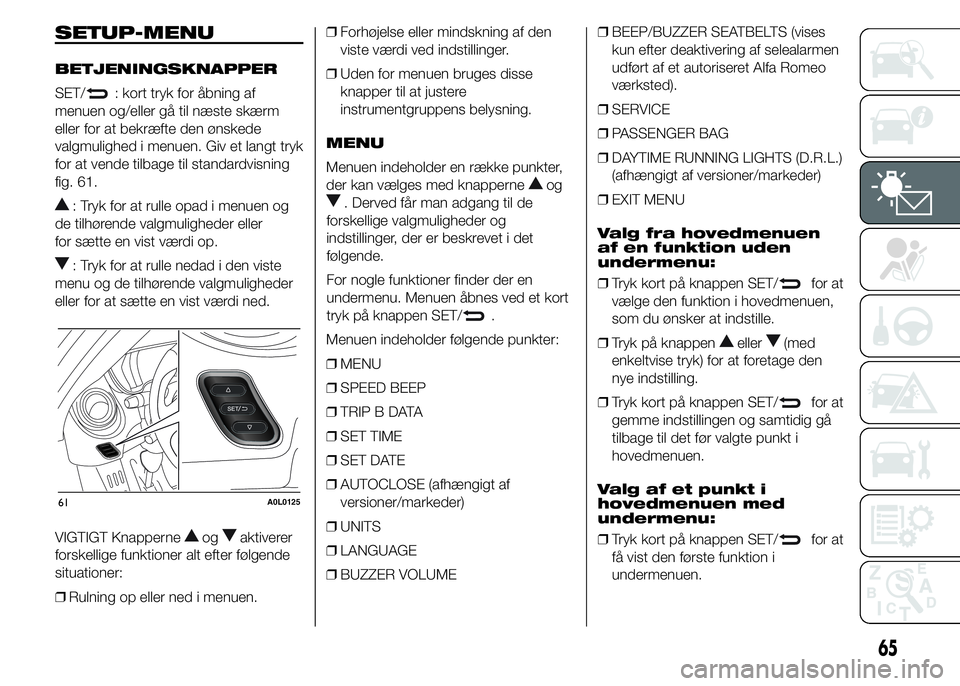

SETUP-MENU
BETJENINGSKNAPPER
SET/
: kort tryk for åbning af
menuen og/eller gå til næste skærm
eller for at bekræfte den ønskede
valgmulighed i menuen. Giv et langt tryk
for at vende tilbage til standardvisning
fig. 61.
: Tryk for at rulle opad i menuen og
de tilhørende valgmuligheder eller
for sætte en vist værdi op.
: Tryk for at rulle nedad i den viste
menu og de tilhørende valgmuligheder
eller for at sætte en vist værdi ned.
VIGTIGT Knapperne
ogaktiverer
forskellige funktioner alt efter følgende
situationer:
❒Rulning op eller ned i menuen.❒Forhøjelse eller mindskning af den
viste værdi ved indstillinger.
❒Uden for menuen bruges disse
knapper til at justere
instrumentgruppens belysning.
MENU
Menuen indeholder en række punkter,
der kan vælges med knapperne
og
. Derved får man adgang til de
forskellige valgmuligheder og
indstillinger, der er beskrevet i det
følgende.
For nogle funktioner finder der en
undermenu. Menuen åbnes ved et kort
tryk på knappen SET/
.
Menuen indeholder følgende punkter:
❒MENU
❒SPEED BEEP
❒TRIP B DATA
❒SET TIME
❒SET DATE
❒AUTOCLOSE (afhængigt af
versioner/markeder)
❒UNITS
❒LANGUAGE
❒BUZZER VOLUME❒BEEP/BUZZER SEATBELTS (vises
kun efter deaktivering af selealarmen
udført af et autoriseret Alfa Romeo
værksted).
❒SERVICE
❒PASSENGER BAG
❒DAYTIME RUNNING LIGHTS (D.R.L.)
(afhængigt af versioner/markeder)
❒EXIT MENU
Valg fra hovedmenuen
af en funktion uden
undermenu:
❒Tryk kort på knappen SET/
for at
vælge den funktion i hovedmenuen,
som du ønsker at indstille.
❒Tryk på knappen
eller(med
enkeltvise tryk) for at foretage den
nye indstilling.
❒Tryk kort på knappen SET/
for at
gemme indstillingen og samtidig gå
tilbage til det før valgte punkt i
hovedmenuen.
Valg af et punkt i
hovedmenuen med
undermenu:
❒Tryk kort på knappen SET/
for at
få vist den første funktion i
undermenuen.
61A0L0125
65
Page 70 of 203

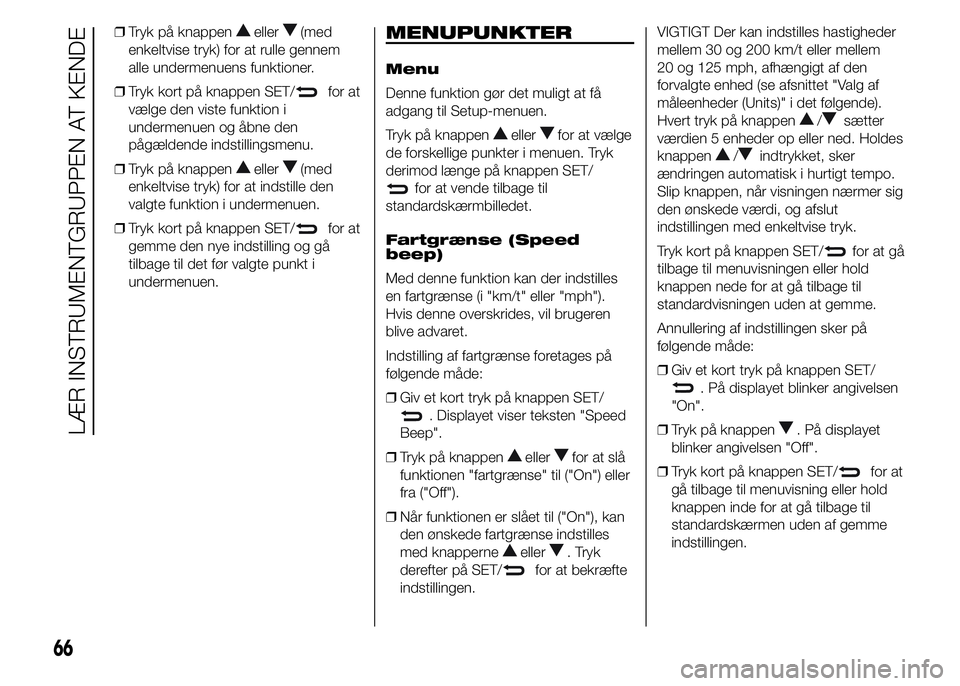

❒Tryk på knappeneller(med
enkeltvise tryk) for at rulle gennem
alle undermenuens funktioner.
❒Tryk kort på knappen SET/
for at
vælge den viste funktion i
undermenuen og åbne den
pågældende indstillingsmenu.
❒Tryk på knappen
eller(med
enkeltvise tryk) for at indstille den
valgte funktion i undermenuen.
❒Tryk kort på knappen SET/
for at
gemme den nye indstilling og gå
tilbage til det før valgte punkt i
undermenuen.
MENUPUNKTER
Menu
Denne funktion gør det muligt at få
adgang til Setup-menuen.
Tryk på knappen
ellerfor at vælge
de forskellige punkter i menuen. Tryk
derimod længe på knappen SET/
for at vende tilbage til
standardskærmbilledet.
Fartgrænse (Speed
beep)
Med denne funktion kan der indstilles
en fartgrænse (i "km/t" eller "mph").
Hvis denne overskrides, vil brugeren
blive advaret.
Indstilling af fartgrænse foretages på
følgende måde:
❒Giv et kort tryk på knappen SET/
. Displayet viser teksten "Speed
Beep".
❒Tryk på knappen
ellerfor at slå
funktionen "fartgrænse" til ("On") eller
fra ("Off").
❒Når funktionen er slået til ("On"), kan
den ønskede fartgrænse indstilles
med knapperne
eller. Tryk
derefter på SET/
for at bekræfte
indstillingen.VIGTIGT Der kan indstilles hastigheder
mellem 30 og 200 km/t eller mellem
20 og 125 mph, afhængigt af den
forvalgte enhed (se afsnittet "Valg af
måleenheder (Units)" i det følgende).
Hvert tryk på knappen
/sætter
værdien 5 enheder op eller ned. Holdes
knappen
/indtrykket, sker
ændringen automatisk i hurtigt tempo.
Slip knappen, når visningen nærmer sig
den ønskede værdi, og afslut
indstillingen med enkeltvise tryk.
Tryk kort på knappen SET/
for at gå
tilbage til menuvisningen eller hold
knappen nede for at gå tilbage til
standardvisningen uden at gemme.
Annullering af indstillingen sker på
følgende måde:
❒Giv et kort tryk på knappen SET/
. På displayet blinker angivelsen
"On".
❒Tryk på knappen
. På displayet
blinker angivelsen "Off".
❒Tryk kort på knappen SET/
for at
gå tilbage til menuvisning eller hold
knappen inde for at gå tilbage til
standardskærmen uden af gemme
indstillingen.
66
LÆR INSTRUMENTGRUPPEN AT KENDE
