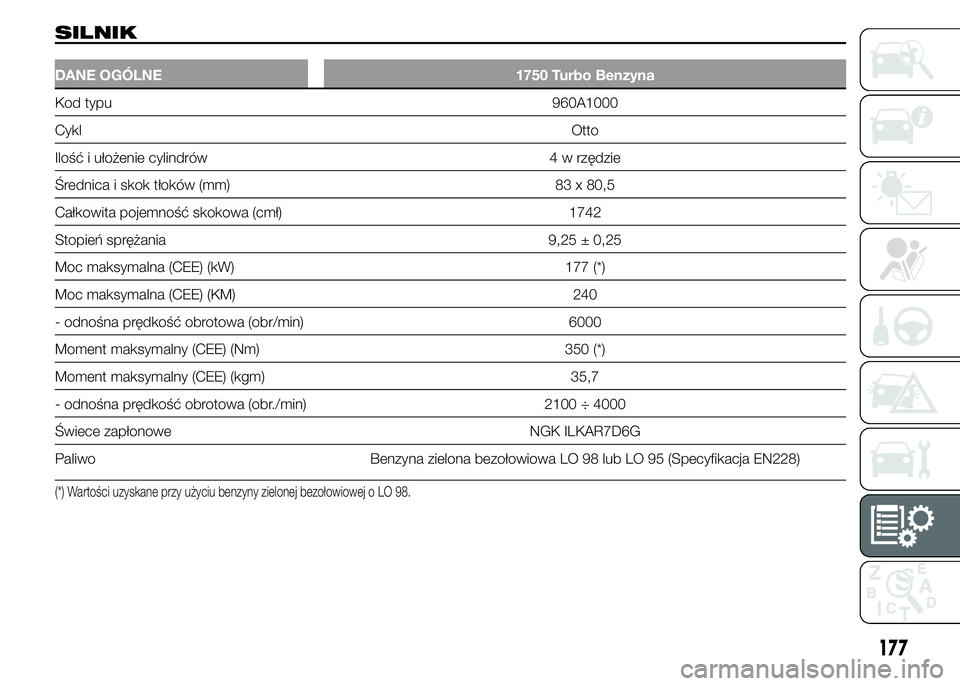

SILNIK
DANE OGÓLNE 1750 Turbo Benzyna
Kod typu 960A1000
CyklOtto
Ilość i ułożenie cylindrów 4 w rzędzie
Średnica i skok tłoków (mm) 83 x 80,5
Całkowita pojemność skokowa (cmł) 1742
Stopień sprężania 9,25 ± 0,25
Moc maksymalna (CEE) (kW) 177 (*)
Moc maksymalna (CEE) (KM) 240
- odnośna prędkość obrotowa (obr/min) 6000
Moment maksymalny (CEE) (Nm) 350 (*)
Moment maksymalny (CEE) (kgm) 35,7
- odnośna prędkość obrotowa (obr./min) 2100 ÷ 4000
Świece zapłonowe NGK ILKAR7D6G
Paliwo Benzyna zielona bezołowiowa LO 98 lub LO 95 (Specyfikacja EN228)
(*) Wartości uzyskane przy użyciu benzyny zielonej bezołowiowej o LO 98.
177
Page 182 of 211

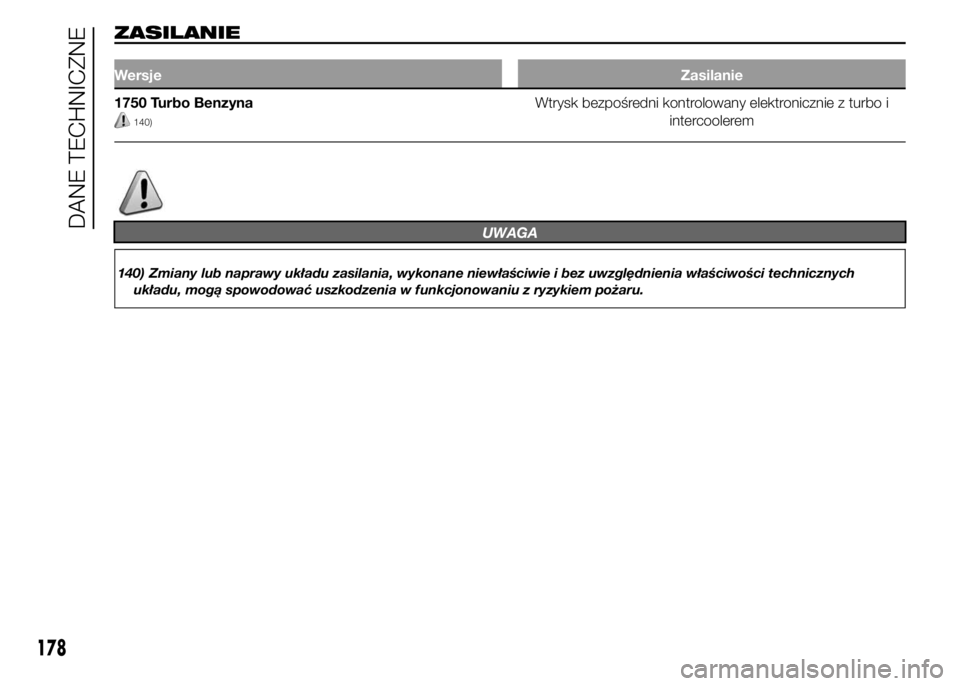

ZASILANIE
WersjeZasilanie
1750 Turbo Benzyna
140)
Wtrysk bezpośredni kontrolowany elektronicznie z turbo i
intercoolerem
UWAGA
140) Zmiany lub naprawy układu zasilania, wykonane niewłaściwie i bez uwzględnienia właściwości technicznych
układu, mogą spowodować uszkodzenia w funkcjonowaniu z ryzykiem pożaru.
178
DANE TECHNICZNE
Page 183 of 211

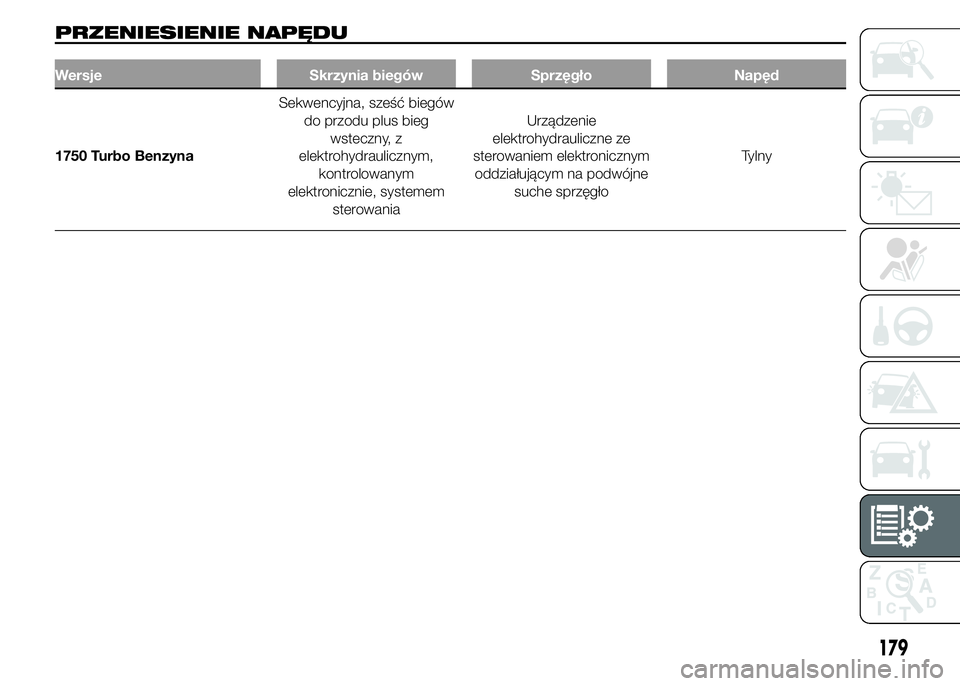

PRZENIESIENIE NAPĘDU
Wersje Skrzynia biegów Sprzęgło Napęd
1750 Turbo BenzynaSekwencyjna, sześć biegów
do przodu plus bieg
wsteczny, z
elektrohydraulicznym,
kontrolowanym
elektronicznie, systemem
sterowaniaUrządzenie
elektrohydrauliczne ze
sterowaniem elektronicznym
oddziałującym na podwójne
suche sprzęgłoTylny
179
Page 184 of 211

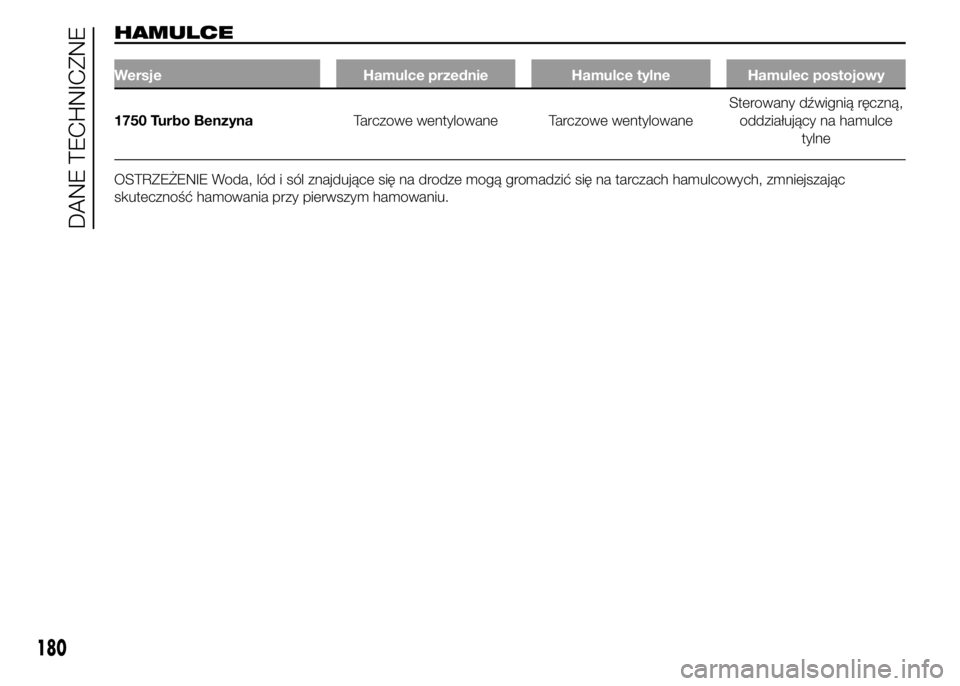

HAMULCE
Wersje Hamulce przednie Hamulce tylne Hamulec postojowy
1750 Turbo BenzynaTarczowe wentylowane Tarczowe wentylowaneSterowany dźwignią ręczną,
oddziałujący na hamulce
tylne
OSTRZEŻENIE Woda, lód i sól znajdujące się na drodze mogą gromadzić się na tarczach hamulcowych, zmniejszając
skuteczność hamowania przy pierwszym hamowaniu.
180
DANE TECHNICZNE
Page 185 of 211
ZAWIESZENIA
Wersje Przednie Tylne
1750 Turbo BenzynaWielowahaczowe z drążkiem stabilizatora Zaawansowany układ MacPherson
181
Page 186 of 211

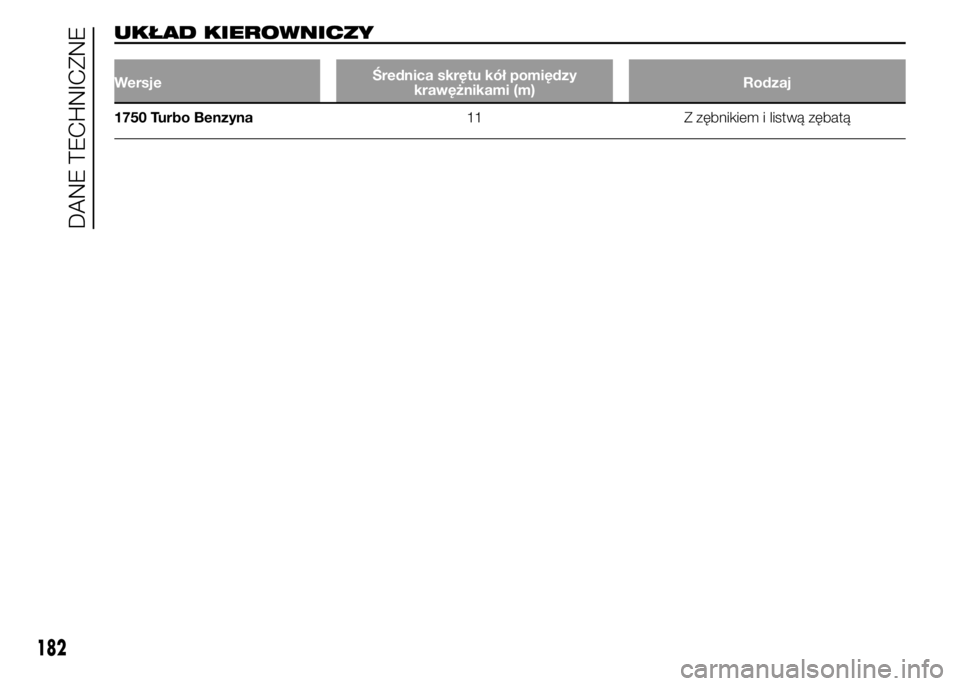

UKŁAD KIEROWNICZY
WersjeŚrednica skrętu kół pomiędzy
krawężnikami (m)Rodzaj
1750 Turbo Benzyna11 Z zębnikiem i listwą zębatą
182
DANE TECHNICZNE
Page 187 of 211

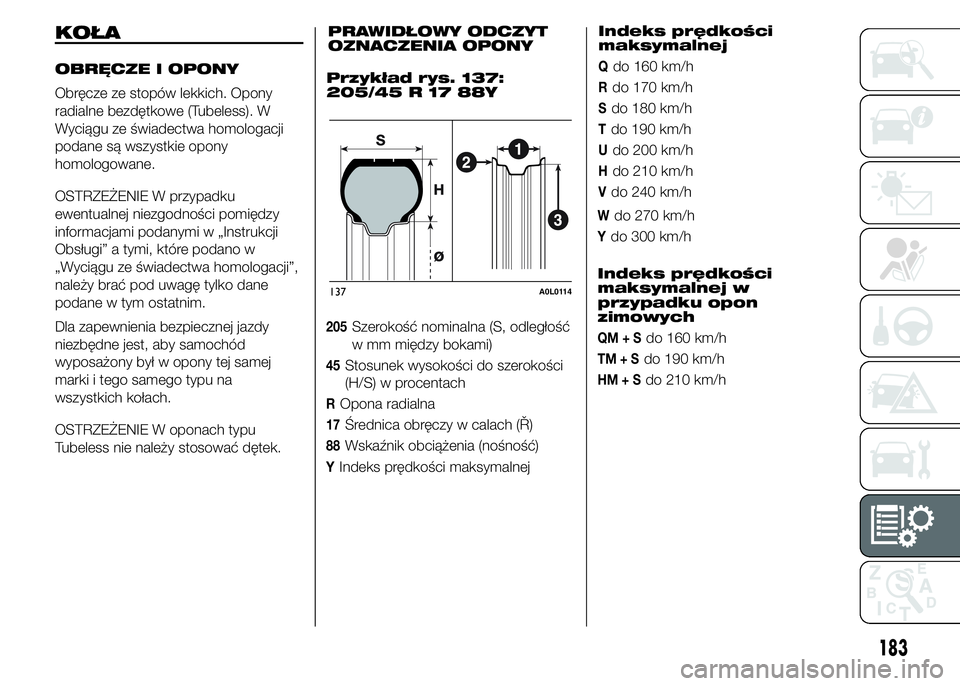

KOŁA
OBRĘCZE I OPONY
Obręcze ze stopów lekkich. Opony
radialne bezdętkowe (Tubeless). W
Wyciągu ze świadectwa homologacji
podane są wszystkie opony
homologowane.
OSTRZEŻENIE W przypadku
ewentualnej niezgodności pomiędzy
informacjami podanymi w „Instrukcji
Obsługi” a tymi, które podano w
„Wyciągu ze świadectwa homologacji”,
należy brać pod uwagę tylko dane
podane w tym ostatnim.
Dla zapewnienia bezpiecznej jazdy
niezbędne jest, aby samochód
wyposażony był w opony tej samej
marki i tego samego typu na
wszystkich kołach.
OSTRZEŻENIE W oponach typu
Tubeless nie należy stosować dętek.PRAWIDŁOWY ODCZYT
OZNACZENIA OPONY
Przykład rys. 137:
205/45 R 17 88Y
205Szerokość nominalna (S, odległość
w mm między bokami)
45Stosunek wysokości do szerokości
(H/S) w procentach
ROpona radialna
17Średnica obręczy w calach (Ř)
88Wskaźnik obciążenia (nośność)
YIndeks prędkości maksymalnejIndeks prędkości
maksymalnej
Qdo 160 km/h
Rdo 170 km/h
Sdo 180 km/h
Tdo 190 km/h
Udo 200 km/h
Hdo 210 km/h
Vdo 240 km/h
Wdo 270 km/h
Ydo 300 km/h
Indeks prędkości
maksymalnej w
przypadku opon
zimowych
QM+Sdo 160 km/h
TM+Sdo 190 km/h
HM+Sdo 210 km/h
137A0L0114
183
Page 188 of 211
Wskaźnik obciążenia (nośność)
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kgPRAWIDŁOWY ODCZYT
OZNACZENIA OBRĘCZY
Przykład rys. 137:7Jx
17 H2 ET 33
7szerokość obręczy w calach (1).
Jprofil występu (występ boczny, na
którym powinno opierać się obrzeże
opony) (2).
17średnica osadzenia w calach
(odpowiada średnicy osadzenia
opony, która ma być montowana) (3
= Ř).
H2forma i ilość tzw. „hump” (pomiar
obwodowy, który utrzymuje na
miejscu talon opony bezdętkowej na
obręczy).
ET 33odsadzenie obręczy (odległość
między płaszczyzną montażową
obręczy/płaszczyzną przylegania
obręczy do piasty, a jej pionowym
środkiem symetrii).
184
DANE TECHNICZNE

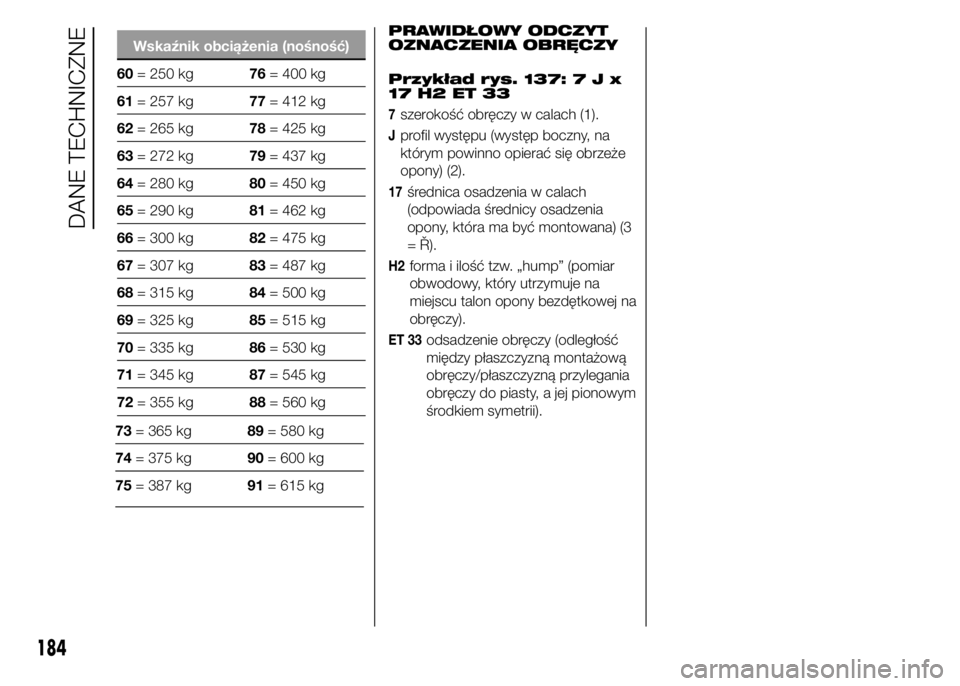

Wskaźnik obciążenia (nośność)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
Page 189 of 211

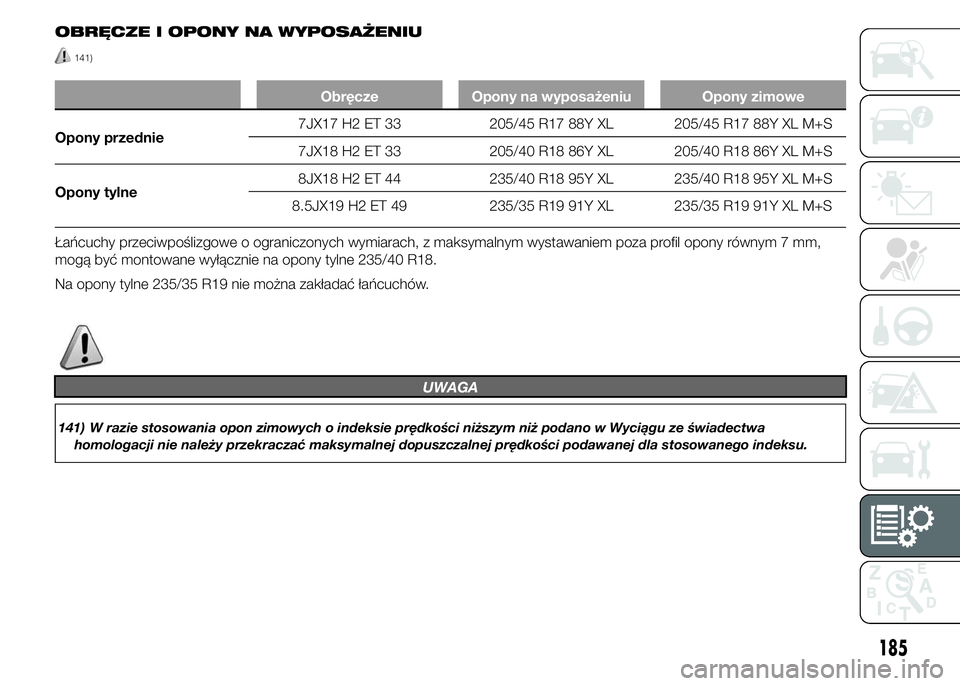

OBRĘCZE I OPONY NA WYPOSAŻENIU
141)
Obręcze Opony na wyposażeniu Opony zimowe
Opony przednie7JX17 H2 ET 33 205/45 R17 88Y XL 205/45 R17 88Y XL M+S
7JX18 H2 ET 33 205/40 R18 86Y XL 205/40 R18 86Y XL M+S
Opony tylne8JX18 H2 ET 44 235/40 R18 95Y XL 235/40 R18 95Y XL M+S
8.5JX19 H2 ET 49 235/35 R19 91Y XL 235/35 R19 91Y XL M+S
Łańcuchy przeciwpoślizgowe o ograniczonych wymiarach, z maksymalnym wystawaniem poza profil opony równym 7 mm,
mogą być montowane wyłącznie na opony tylne 235/40 R18.
Na opony tylne 235/35 R19 nie można zakładać łańcuchów.
UWAGA
141) W razie stosowania opon zimowych o indeksie prędkości niższym niż podano w Wyciągu ze świadectwa
homologacji nie należy przekraczać maksymalnej dopuszczalnej prędkości podawanej dla stosowanego indeksu.
185
Page 190 of 211

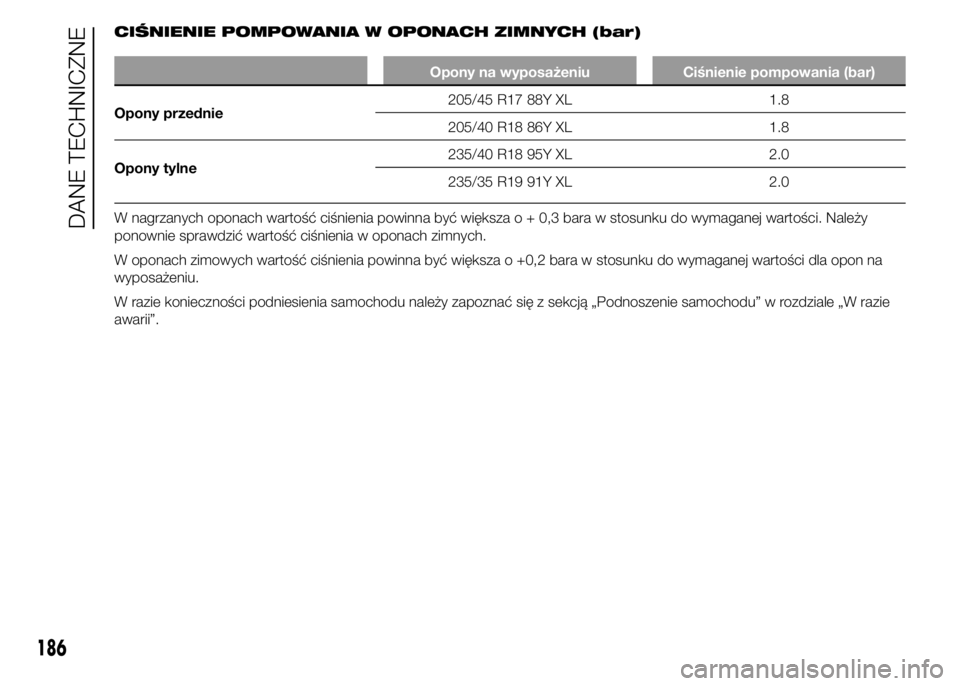

CIŚNIENIE POMPOWANIA W OPONACH ZIMNYCH (bar)
Opony na wyposażeniu Ciśnienie pompowania (bar)
Opony przednie205/45 R17 88Y XL 1.8
205/40 R18 86Y XL 1.8
Opony tylne235/40 R18 95Y XL 2.0
235/35 R19 91Y XL 2.0
W nagrzanych oponach wartość ciśnienia powinna być większa o + 0,3 bara w stosunku do wymaganej wartości. Należy
ponownie sprawdzić wartość ciśnienia w oponach zimnych.
W oponach zimowych wartość ciśnienia powinna być większa o +0,2 bara w stosunku do wymaganej wartości dla opon na
wyposażeniu.
W razie konieczności podniesienia samochodu należy zapoznać się z sekcją „Podnoszenie samochodu” w rozdziale „W razie
awarii”.
186
