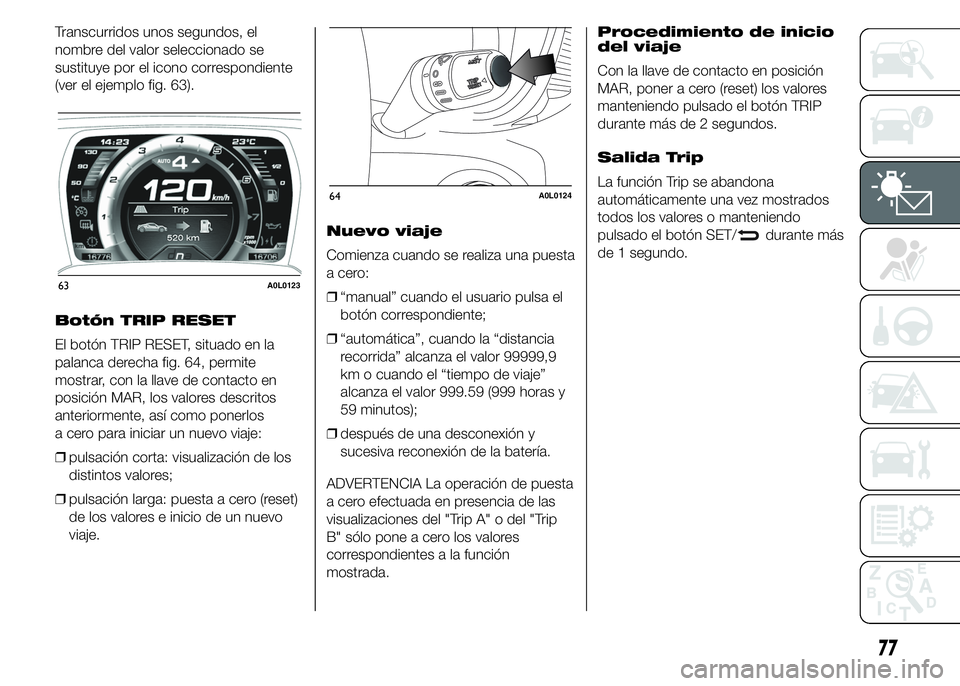

Transcurridos unos segundos, el
nombre del valor seleccionado se
sustituye por el icono correspondiente
(ver el ejemplo fig. 63).
Botón TRIP RESET
El botón TRIP RESET, situado en la
palanca derecha fig. 64, permite
mostrar, con la llave de contacto en
posición MAR, los valores descritos
anteriormente, así como ponerlos
a cero para iniciar un nuevo viaje:
❒pulsación corta: visualización de los
distintos valores;
❒pulsación larga: puesta a cero (reset)
de los valores e inicio de un nuevo
viaje.Nuevo viaje
Comienza cuando se realiza una puesta
a cero:
❒“manual” cuando el usuario pulsa el
botón correspondiente;
❒“automática”, cuando la “distancia
recorrida” alcanza el valor 99999,9
km o cuando el “tiempo de viaje”
alcanza el valor 999.59 (999 horas y
59 minutos);
❒después de una desconexión y
sucesiva reconexión de la batería.
ADVERTENCIA La operación de puesta
a cero efectuada en presencia de las
visualizaciones del "Trip A" o del "Trip
B" sólo pone a cero los valores
correspondientes a la función
mostrada.Procedimiento de inicio
del viaje
Con la llave de contacto en posición
MAR, poner a cero (reset) los valores
manteniendo pulsado el botón TRIP
durante más de 2 segundos.
Salida Trip
La función Trip se abandona
automáticamente una vez mostrados
todos los valores o manteniendo
pulsado el botón SET/
durante más
de 1 segundo.
63A0L0123
64A0L0124
77

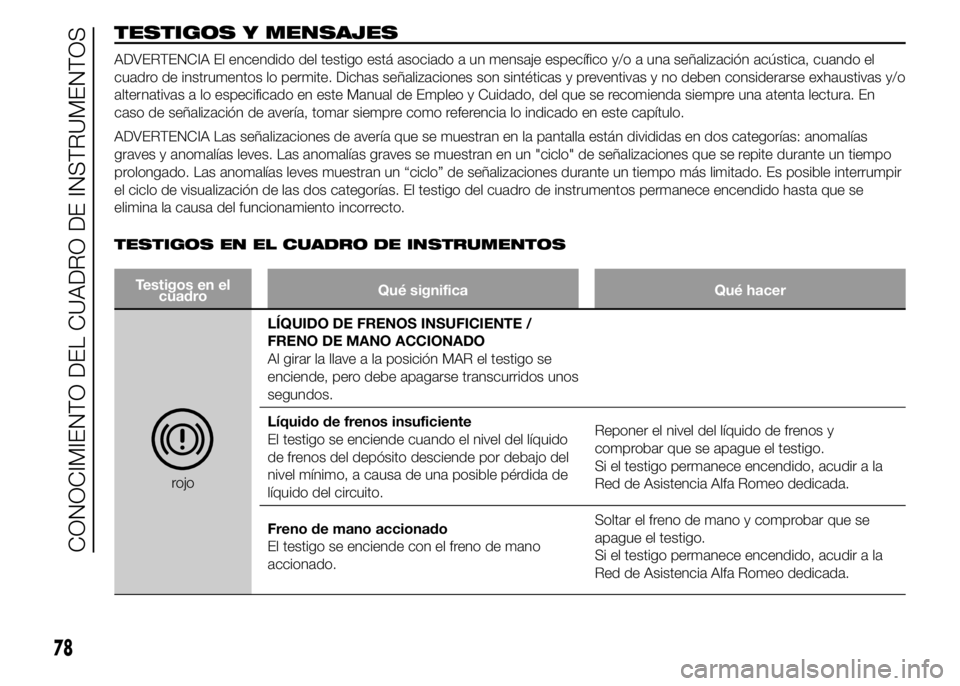

TESTIGOS Y MENSAJES
ADVERTENCIA El encendido del testigo está asociado a un mensaje específico y/o a una señalización acústica, cuando el
cuadro de instrumentos lo permite. Dichas señalizaciones son sintéticas y preventivas y no deben considerarse exhaustivas y/o
alternativas a lo especificado en este Manual de Empleo y Cuidado, del que se recomienda siempre una atenta lectura. En
caso de señalización de avería, tomar siempre como referencia lo indicado en este capítulo.
ADVERTENCIA Las señalizaciones de avería que se muestran en la pantalla están divididas en dos categorías: anomalías
graves y anomalías leves. Las anomalías graves se muestran en un "ciclo" de señalizaciones que se repite durante un tiempo
prolongado. Las anomalías leves muestran un “ciclo” de señalizaciones durante un tiempo más limitado. Es posible interrumpir
el ciclo de visualización de las dos categorías. El testigo del cuadro de instrumentos permanece encendido hasta que se
elimina la causa del funcionamiento incorrecto.
TESTIGOS EN EL CUADRO DE INSTRUMENTOS
Testigos en el
cuadroQué significa Qué hacer
rojoLÍQUIDO DE FRENOS INSUFICIENTE /
FRENO DE MANO ACCIONADO
Al girar la llave a la posición MAR el testigo se
enciende, pero debe apagarse transcurridos unos
segundos.
Líquido de frenos insuficiente
El testigo se enciende cuando el nivel del líquido
de frenos del depósito desciende por debajo del
nivel mínimo, a causa de una posible pérdida de
líquido del circuito.Reponer el nivel del líquido de frenos y
comprobar que se apague el testigo.
Si el testigo permanece encendido, acudir a la
Red de Asistencia Alfa Romeo dedicada.
Freno de mano accionado
El testigo se enciende con el freno de mano
accionado.Soltar el freno de mano y comprobar que se
apague el testigo.
Si el testigo permanece encendido, acudir a la
Red de Asistencia Alfa Romeo dedicada.
78
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Testigos en el
cuadroQué significa Qué hacer

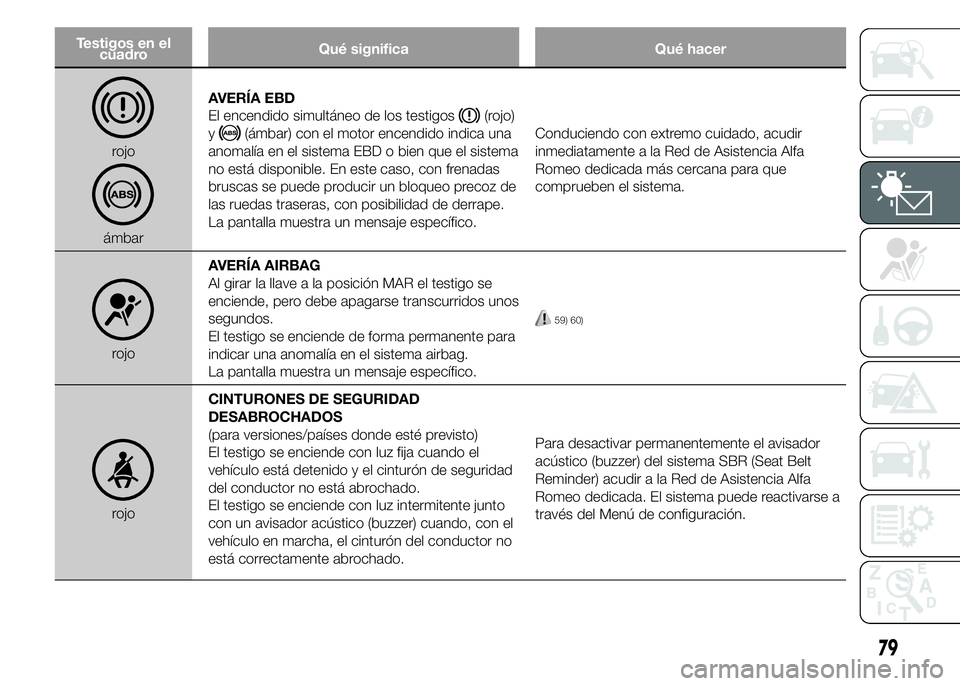

rojo
ámbarAVERÍA EBD
El encendido simultáneo de los testigos
(rojo)
y
(ámbar) con el motor encendido indica una
anomalía en el sistema EBD o bien que el sistema
no está disponible. En este caso, con frenadas
bruscas se puede producir un bloqueo precoz de
las ruedas traseras, con posibilidad de derrape.
La pantalla muestra un mensaje específico.Conduciendo con extremo cuidado, acudir
inmediatamente a la Red de Asistencia Alfa
Romeo dedicada más cercana para que
comprueben el sistema.
rojoAVERÍA AIRBAG
Al girar la llave a la posición MAR el testigo se
enciende, pero debe apagarse transcurridos unos
segundos.
El testigo se enciende de forma permanente para
indicar una anomalía en el sistema airbag.
La pantalla muestra un mensaje específico.
59) 60)
rojoCINTURONES DE SEGURIDAD
DESABROCHADOS
(para versiones/países donde esté previsto)
El testigo se enciende con luz fija cuando el
vehículo está detenido y el cinturón de seguridad
del conductor no está abrochado.
El testigo se enciende con luz intermitente junto
con un avisador acústico (buzzer) cuando, con el
vehículo en marcha, el cinturón del conductor no
está correctamente abrochado.Para desactivar permanentemente el avisador
acústico (buzzer) del sistema SBR (Seat Belt
Reminder) acudir a la Red de Asistencia Alfa
Romeo dedicada. El sistema puede reactivarse a
través del Menú de configuración.
79

ADVERTENCIA

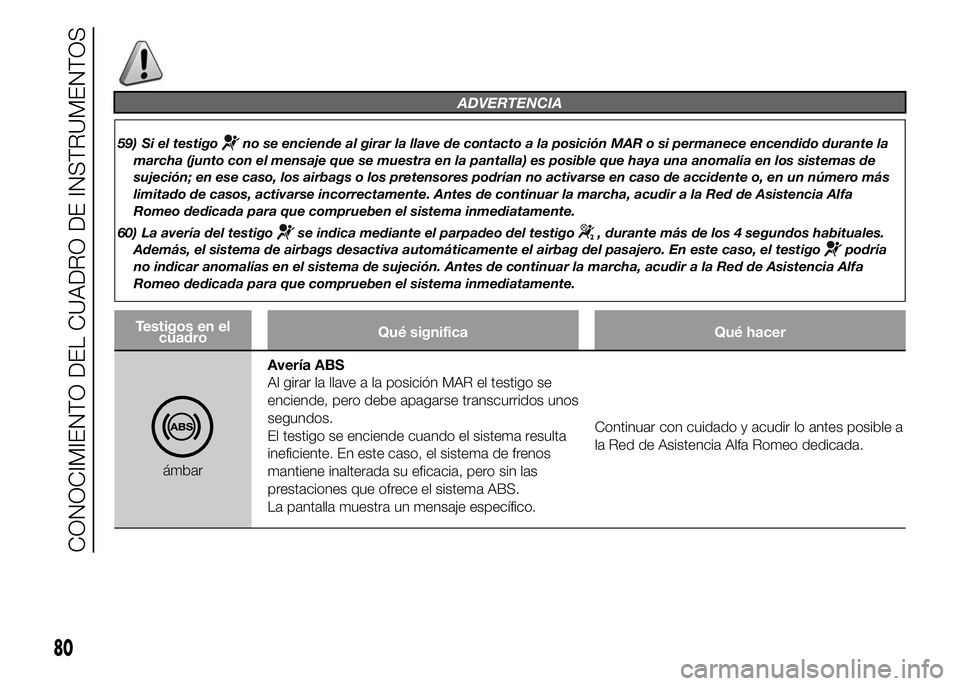

59) Si el testigono se enciende al girar la llave de contacto a la posición MAR o si permanece encendido durante la
marcha (junto con el mensaje que se muestra en la pantalla) es posible que haya una anomalía en los sistemas de
sujeción; en ese caso, los airbags o los pretensores podrían no activarse en caso de accidente o, en un número más
limitado de casos, activarse incorrectamente. Antes de continuar la marcha, acudir a la Red de Asistencia Alfa
Romeo dedicada para que comprueben el sistema inmediatamente.
60) La avería del testigo
se indica mediante el parpadeo del testigo, durante más de los 4 segundos habituales.
Además, el sistema de airbags desactiva automáticamente el airbag del pasajero. En este caso, el testigo
podría
no indicar anomalías en el sistema de sujeción. Antes de continuar la marcha, acudir a la Red de Asistencia Alfa
Romeo dedicada para que comprueben el sistema inmediatamente.
Testigos en el
cuadroQué significa Qué hacer
ámbarAvería ABS
Al girar la llave a la posición MAR el testigo se
enciende, pero debe apagarse transcurridos unos
segundos.
El testigo se enciende cuando el sistema resulta
ineficiente. En este caso, el sistema de frenos
mantiene inalterada su eficacia, pero sin las
prestaciones que ofrece el sistema ABS.
La pantalla muestra un mensaje específico.Continuar con cuidado y acudir lo antes posible a
la Red de Asistencia Alfa Romeo dedicada.
80
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Testigos en el
cuadroQué significa Qué hacer

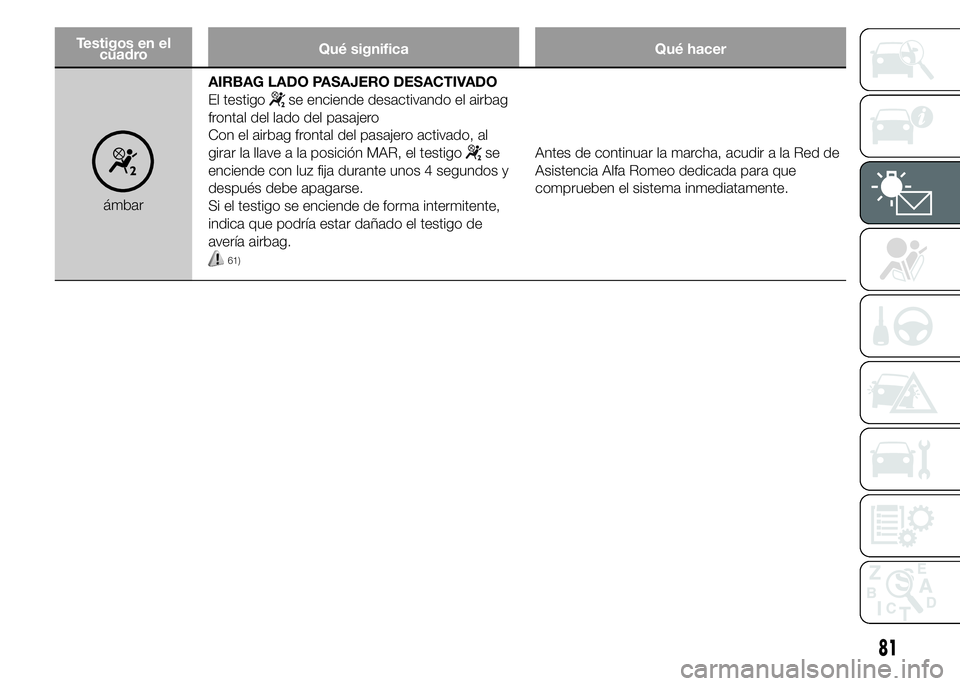

ámbarAIRBAG LADO PASAJERO DESACTIVADO
El testigo
se enciende desactivando el airbag
frontal del lado del pasajero
Con el airbag frontal del pasajero activado, al
girar la llave a la posición MAR, el testigo
se
enciende con luz fija durante unos 4 segundos y
después debe apagarse.
Si el testigo se enciende de forma intermitente,
indica que podría estar dañado el testigo de
avería airbag.
61)
Antes de continuar la marcha, acudir a la Red de
Asistencia Alfa Romeo dedicada para que
comprueben el sistema inmediatamente.
81

Testigos en el
cuadroQué significa Qué hacer

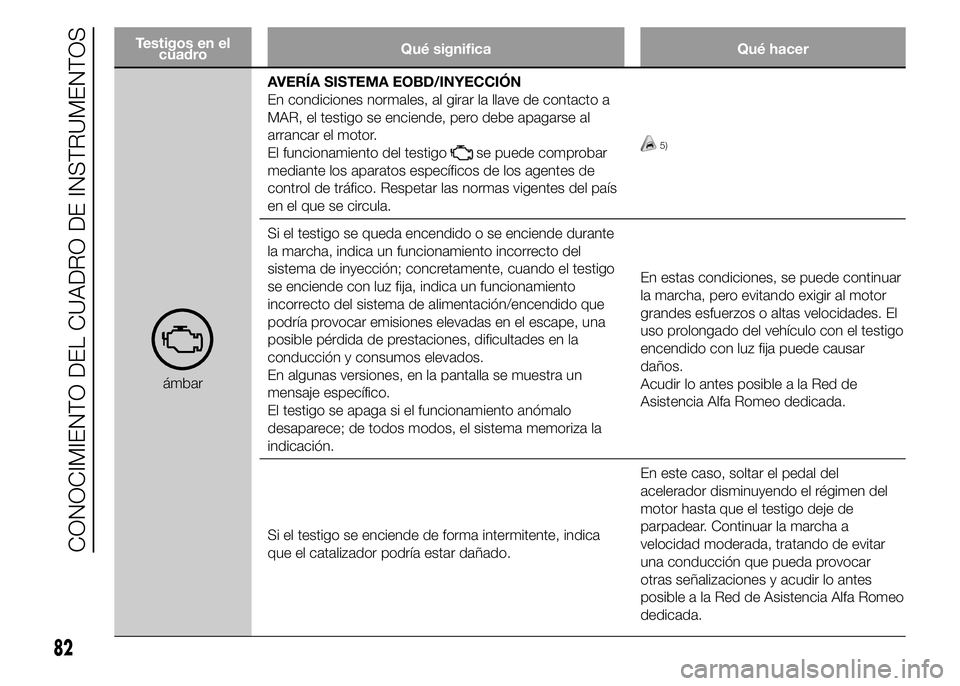

ámbarAVERÍA SISTEMA EOBD/INYECCIÓN
En condiciones normales, al girar la llave de contacto a
MAR, el testigo se enciende, pero debe apagarse al
arrancar el motor.
El funcionamiento del testigo
se puede comprobar
mediante los aparatos específicos de los agentes de
control de tráfico. Respetar las normas vigentes del país
en el que se circula.5)
Si el testigo se queda encendido o se enciende durante
la marcha, indica un funcionamiento incorrecto del
sistema de inyección; concretamente, cuando el testigo
se enciende con luz fija, indica un funcionamiento
incorrecto del sistema de alimentación/encendido que
podría provocar emisiones elevadas en el escape, una
posible pérdida de prestaciones, dificultades en la
conducción y consumos elevados.
En algunas versiones, en la pantalla se muestra un
mensaje específico.
El testigo se apaga si el funcionamiento anómalo
desaparece; de todos modos, el sistema memoriza la
indicación.En estas condiciones, se puede continuar
la marcha, pero evitando exigir al motor
grandes esfuerzos o altas velocidades. El
uso prolongado del vehículo con el testigo
encendido con luz fija puede causar
daños.
Acudir lo antes posible a la Red de
Asistencia Alfa Romeo dedicada.
Si el testigo se enciende de forma intermitente, indica
que el catalizador podría estar dañado.En este caso, soltar el pedal del
acelerador disminuyendo el régimen del
motor hasta que el testigo deje de
parpadear. Continuar la marcha a
velocidad moderada, tratando de evitar
una conducción que pueda provocar
otras señalizaciones y acudir lo antes
posible a la Red de Asistencia Alfa Romeo
dedicada.
82
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Testigos en el
cuadroQué significa Qué hacer

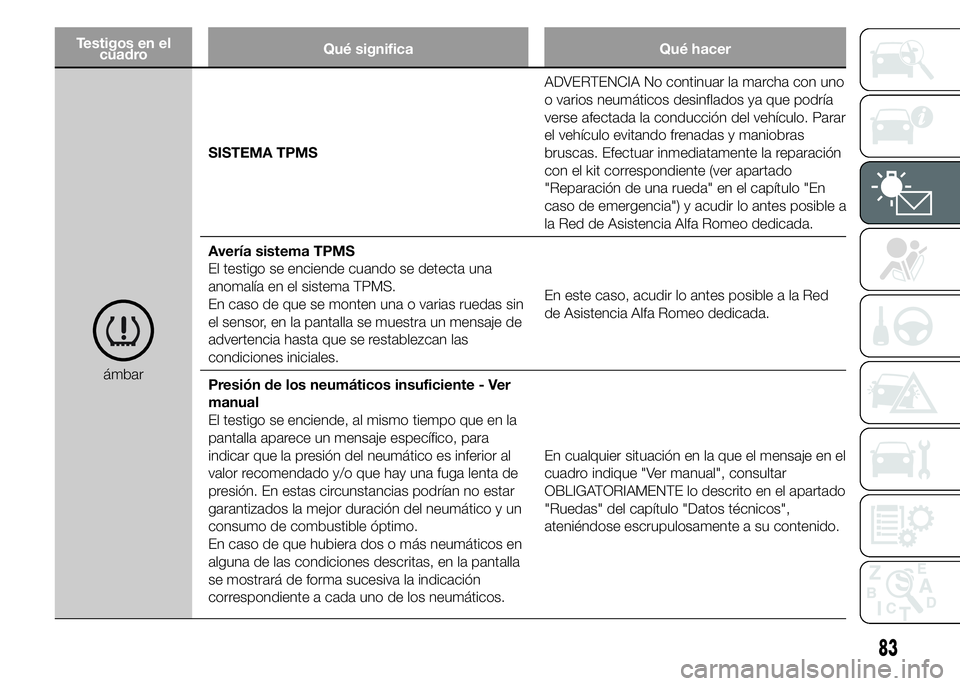

ámbarSISTEMA TPMSADVERTENCIA No continuar la marcha con uno
o varios neumáticos desinflados ya que podría
verse afectada la conducción del vehículo. Parar
el vehículo evitando frenadas y maniobras
bruscas. Efectuar inmediatamente la reparación
con el kit correspondiente (ver apartado
"Reparación de una rueda" en el capítulo "En
caso de emergencia") y acudir lo antes posible a
la Red de Asistencia Alfa Romeo dedicada.
Avería sistema TPMS
El testigo se enciende cuando se detecta una
anomalía en el sistema TPMS.
En caso de que se monten una o varias ruedas sin
el sensor, en la pantalla se muestra un mensaje de
advertencia hasta que se restablezcan las
condiciones iniciales.En este caso, acudir lo antes posible a la Red
de Asistencia Alfa Romeo dedicada.
Presión de los neumáticos insuficiente - Ver
manual
El testigo se enciende, al mismo tiempo que en la
pantalla aparece un mensaje específico, para
indicar que la presión del neumático es inferior al
valor recomendado y/o que hay una fuga lenta de
presión. En estas circunstancias podrían no estar
garantizados la mejor duración del neumático y un
consumo de combustible óptimo.
En caso de que hubiera dos o más neumáticos en
alguna de las condiciones descritas, en la pantalla
se mostrará de forma sucesiva la indicación
correspondiente a cada uno de los neumáticos.En cualquier situación en la que el mensaje en el
cuadro indique "Ver manual", consultar
OBLIGATORIAMENTE lo descrito en el apartado
"Ruedas" del capítulo "Datos técnicos",
ateniéndose escrupulosamente a su contenido.
83

Testigos en el
cuadroQué significa Qué hacer

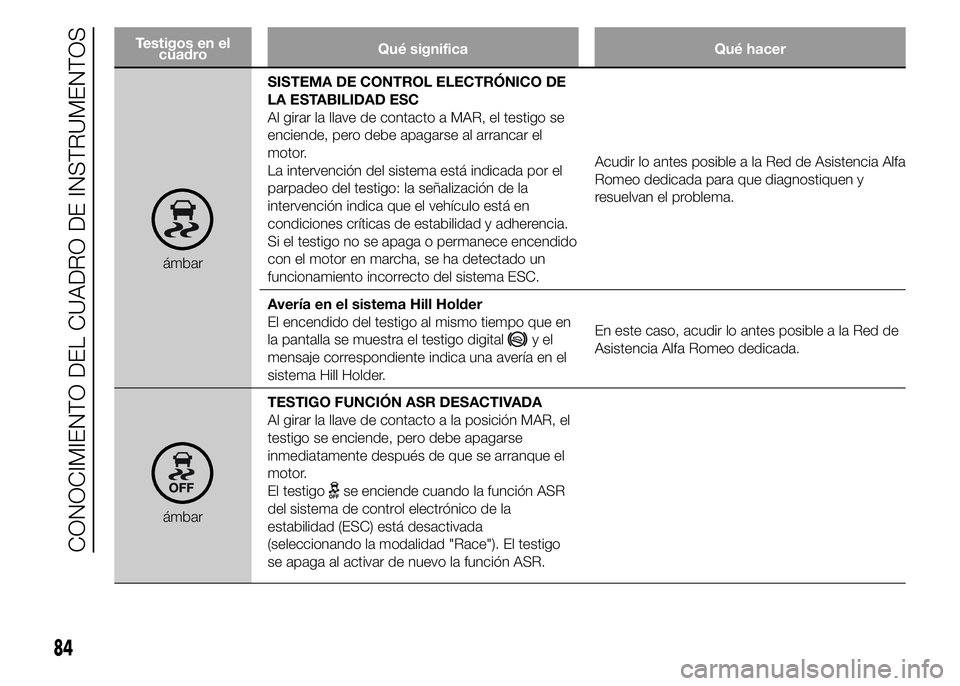

ámbarSISTEMA DE CONTROL ELECTRÓNICO DE
LA ESTABILIDAD ESC
Al girar la llave de contacto a MAR, el testigo se
enciende, pero debe apagarse al arrancar el
motor.
La intervención del sistema está indicada por el
parpadeo del testigo: la señalización de la
intervención indica que el vehículo está en
condiciones críticas de estabilidad y adherencia.
Si el testigo no se apaga o permanece encendido
con el motor en marcha, se ha detectado un
funcionamiento incorrecto del sistema ESC.Acudir lo antes posible a la Red de Asistencia Alfa
Romeo dedicada para que diagnostiquen y
resuelvan el problema.
Avería en el sistema Hill Holder
El encendido del testigo al mismo tiempo que en
la pantalla se muestra el testigo digital
yel
mensaje correspondiente indica una avería en el
sistema Hill Holder.En este caso, acudir lo antes posible a la Red de
Asistencia Alfa Romeo dedicada.
ámbarTESTIGO FUNCIÓN ASR DESACTIVADA
Al girar la llave de contacto a la posición MAR, el
testigo se enciende, pero debe apagarse
inmediatamente después de que se arranque el
motor.
El testigo
se enciende cuando la función ASR
del sistema de control electrónico de la
estabilidad (ESC) está desactivada
(seleccionando la modalidad "Race"). El testigo
se apaga al activar de nuevo la función ASR.
84
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

ADVERTENCIA

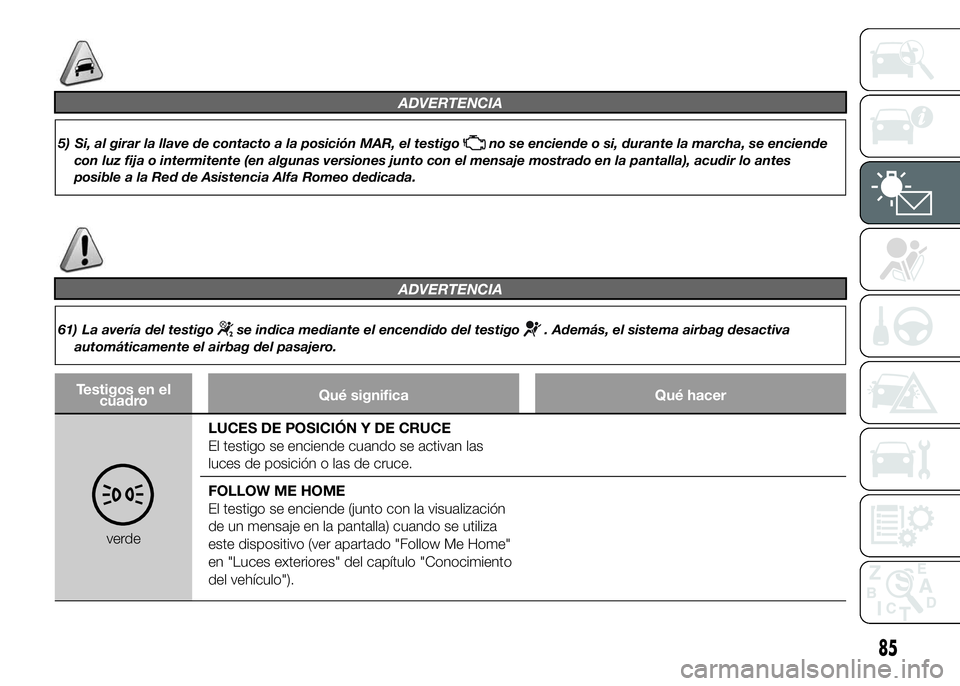

5) Si, al girar la llave de contacto a la posición MAR, el testigono se enciende o si, durante la marcha, se enciende
con luz fija o intermitente (en algunas versiones junto con el mensaje mostrado en la pantalla), acudir lo antes
posible a la Red de Asistencia Alfa Romeo dedicada.
ADVERTENCIA
61) La avería del testigose indica mediante el encendido del testigo. Además, el sistema airbag desactiva
automáticamente el airbag del pasajero.
Testigos en el
cuadroQué significa Qué hacer
verdeLUCES DE POSICIÓN Y DE CRUCE
El testigo se enciende cuando se activan las
luces de posición o las de cruce.
FOLLOW ME HOME
El testigo se enciende (junto con la visualización
de un mensaje en la pantalla) cuando se utiliza
este dispositivo (ver apartado "Follow Me Home"
en "Luces exteriores" del capítulo "Conocimiento
del vehículo").
85

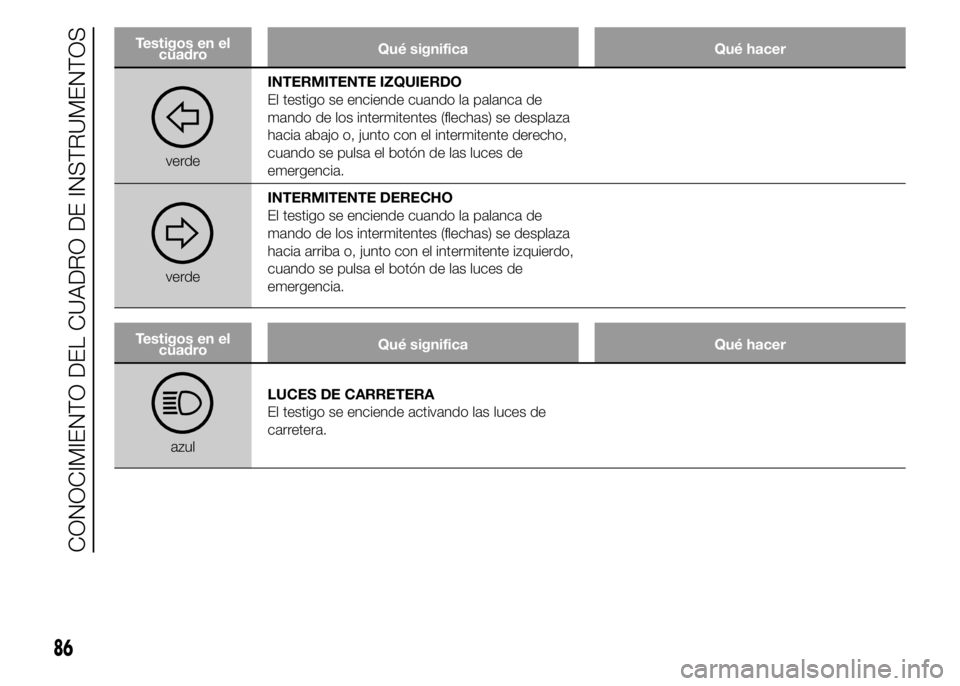

Testigos en el
cuadroQué significa Qué hacer
verdeINTERMITENTE IZQUIERDO
El testigo se enciende cuando la palanca de
mando de los intermitentes (flechas) se desplaza
hacia abajo o, junto con el intermitente derecho,
cuando se pulsa el botón de las luces de
emergencia.
verdeINTERMITENTE DERECHO
El testigo se enciende cuando la palanca de
mando de los intermitentes (flechas) se desplaza
hacia arriba o, junto con el intermitente izquierdo,
cuando se pulsa el botón de las luces de
emergencia.
Testigos en el
cuadroQué significa Qué hacer
azulLUCES DE CARRETERA
El testigo se enciende activando las luces de
carretera.
86
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
