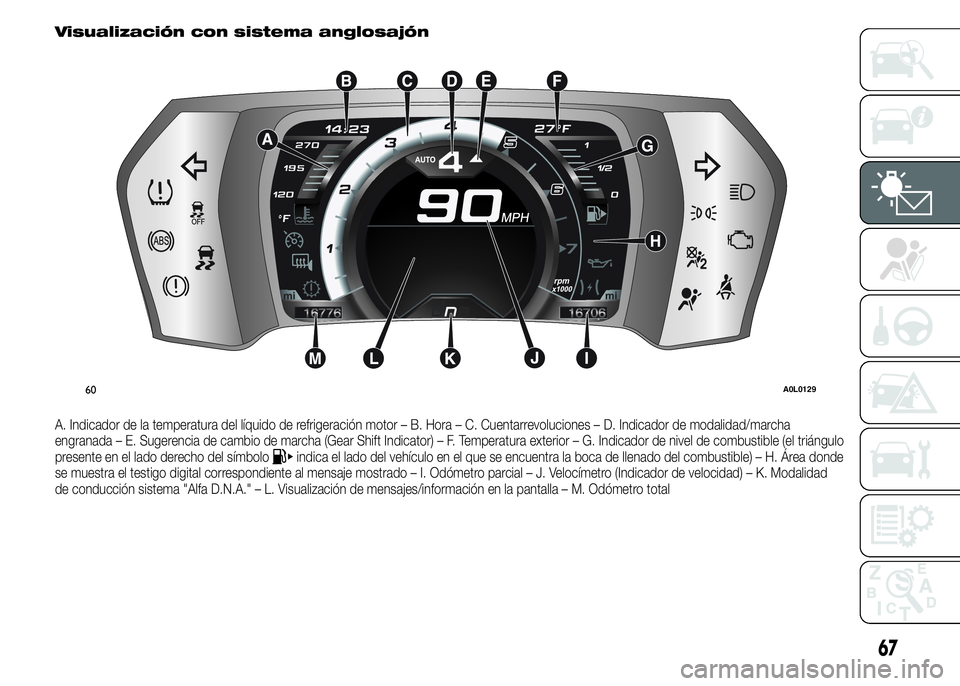

Visualización con sistema anglosajón
A. Indicador de la temperatura del líquido de refrigeración motor – B. Hora – C. Cuentarrevoluciones – D. Indicador de modalidad/marcha
engranada – E. Sugerencia de cambio de marcha (Gear Shift Indicator) – F. Temperatura exterior – G. Indicador de nivel de combustible (el triángulo
presente en el lado derecho del símbolo
indica el lado del vehículo en el que se encuentra la boca de llenado del combustible) – H. Área donde
se muestra el testigo digital correspondiente al mensaje mostrado – I. Odómetro parcial – J. Velocímetro (Indicador de velocidad) – K. Modalidad
de conducción sistema "Alfa D.N.A." – L. Visualización de mensajes/información en la pantalla – M. Odómetro total
60A0L0129
67

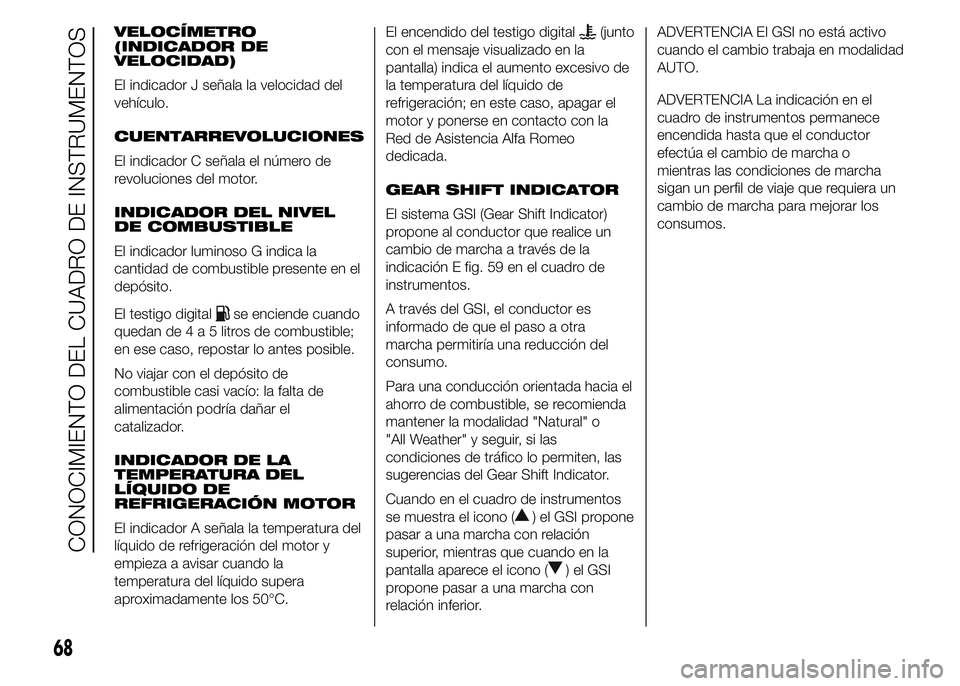

VELOCÍMETRO
(INDICADOR DE
VELOCIDAD)
El indicador J señala la velocidad del
vehículo.
CUENTARREVOLUCIONES
El indicador C señala el número de
revoluciones del motor.
INDICADOR DEL NIVEL
DE COMBUSTIBLE
El indicador luminoso G indica la
cantidad de combustible presente en el
depósito.
El testigo digital
se enciende cuando
quedan de4a5litros de combustible;
en ese caso, repostar lo antes posible.
No viajar con el depósito de
combustible casi vacío: la falta de
alimentación podría dañar el
catalizador.
INDICADOR DE LA
TEMPERATURA DEL
LÍQUIDO DE
REFRIGERACIÓN MOTOR
El indicador A señala la temperatura del
líquido de refrigeración del motor y
empieza a avisar cuando la
temperatura del líquido supera
aproximadamente los 50°C.El encendido del testigo digital
(junto
con el mensaje visualizado en la
pantalla) indica el aumento excesivo de
la temperatura del líquido de
refrigeración; en este caso, apagar el
motor y ponerse en contacto con la
Red de Asistencia Alfa Romeo
dedicada.
GEAR SHIFT INDICATOR
El sistema GSI (Gear Shift Indicator)
propone al conductor que realice un
cambio de marcha a través de la
indicación E fig. 59 en el cuadro de
instrumentos.
A través del GSI, el conductor es
informado de que el paso a otra
marcha permitiría una reducción del
consumo.
Para una conducción orientada hacia el
ahorro de combustible, se recomienda
mantener la modalidad "Natural" o
"All Weather" y seguir, si las
condiciones de tráfico lo permiten, las
sugerencias del Gear Shift Indicator.
Cuando en el cuadro de instrumentos
se muestra el icono (
) el GSI propone
pasar a una marcha con relación
superior, mientras que cuando en la
pantalla aparece el icono (
)elGSI
propone pasar a una marcha con
relación inferior.ADVERTENCIA El GSI no está activo
cuando el cambio trabaja en modalidad
AUTO.
ADVERTENCIA La indicación en el
cuadro de instrumentos permanece
encendida hasta que el conductor
efectúa el cambio de marcha o
mientras las condiciones de marcha
sigan un perfil de viaje que requiera un
cambio de marcha para mejorar los
consumos.
68
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

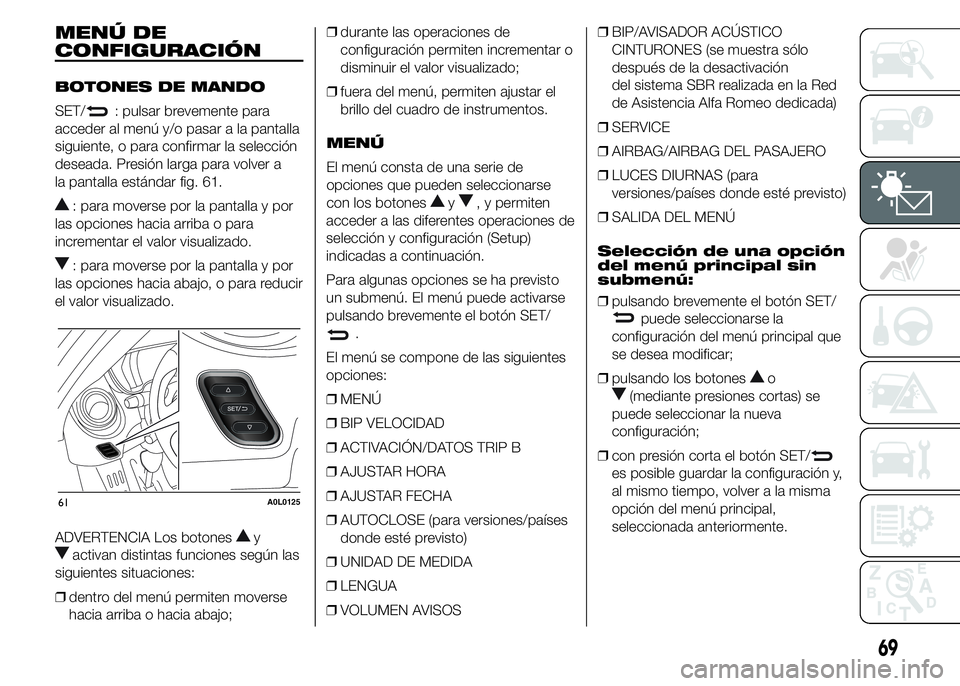

MENÚ DE
CONFIGURACIÓN
BOTONES DE MANDO
SET/
: pulsar brevemente para
acceder al menú y/o pasar a la pantalla
siguiente, o para confirmar la selección
deseada. Presión larga para volver a
la pantalla estándar fig. 61.
: para moverse por la pantalla y por
las opciones hacia arriba o para
incrementar el valor visualizado.
: para moverse por la pantalla y por
las opciones hacia abajo, o para reducir
el valor visualizado.
ADVERTENCIA Los botones
y
activan distintas funciones según las
siguientes situaciones:
❒dentro del menú permiten moverse
hacia arriba o hacia abajo;❒durante las operaciones de
configuración permiten incrementar o
disminuir el valor visualizado;
❒fuera del menú, permiten ajustar el
brillo del cuadro de instrumentos.
MENÚ
El menú consta de una serie de
opciones que pueden seleccionarse
con los botones
y, y permiten
acceder a las diferentes operaciones de
selección y configuración (Setup)
indicadas a continuación.
Para algunas opciones se ha previsto
un submenú. El menú puede activarse
pulsando brevemente el botón SET/
.
El menú se compone de las siguientes
opciones:
❒MENÚ
❒BIP VELOCIDAD
❒ACTIVACIÓN/DATOS TRIP B
❒AJUSTAR HORA
❒AJUSTAR FECHA
❒AUTOCLOSE (para versiones/países
donde esté previsto)
❒UNIDAD DE MEDIDA
❒LENGUA
❒VOLUMEN AVISOS❒BIP/AVISADOR ACÚSTICO
CINTURONES (se muestra sólo
después de la desactivación
del sistema SBR realizada en la Red
de Asistencia Alfa Romeo dedicada)
❒SERVICE
❒AIRBAG/AIRBAG DEL PASAJERO
❒LUCES DIURNAS (para
versiones/países donde esté previsto)
❒SALIDA DEL MENÚ
Selección de una opción
del menú principal sin
submenú:
❒pulsando brevemente el botón SET/puede seleccionarse la
configuración del menú principal que
se desea modificar;
❒pulsando los botones
o
(mediante presiones cortas) se
puede seleccionar la nueva
configuración;
❒con presión corta el botón SET/
es posible guardar la configuración y,
al mismo tiempo, volver a la misma
opción del menú principal,
seleccionada anteriormente.
61A0L0125
69

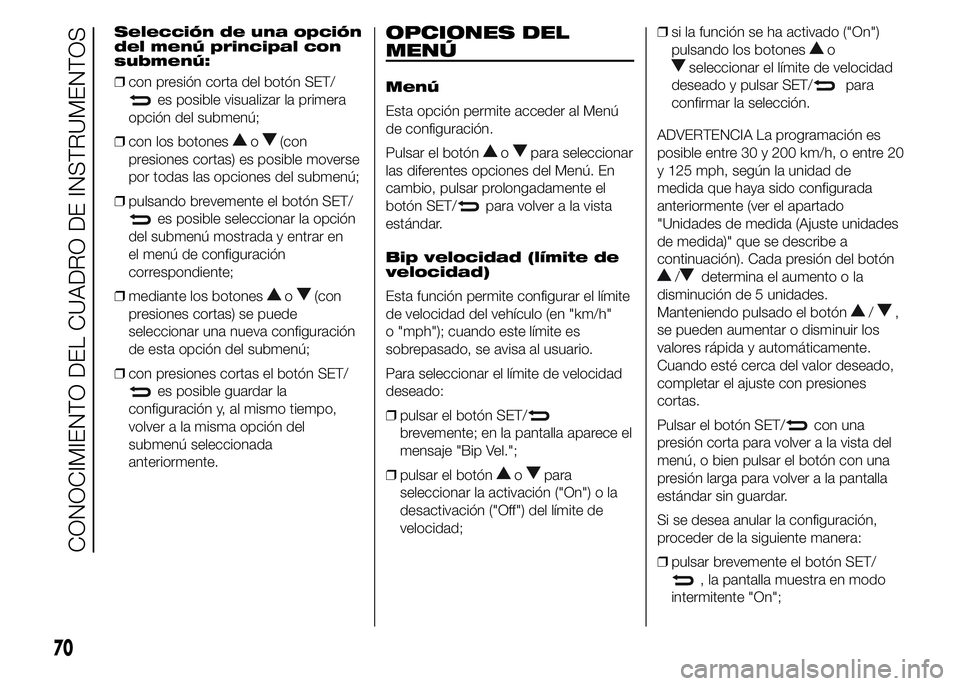

Selección de una opción
del menú principal con
submenú:
❒con presión corta del botón SET/
es posible visualizar la primera
opción del submenú;
❒con los botones
o(con
presiones cortas) es posible moverse
por todas las opciones del submenú;
❒pulsando brevemente el botón SET/
es posible seleccionar la opción
del submenú mostrada y entrar en
el menú de configuración
correspondiente;
❒mediante los botones
o(con
presiones cortas) se puede
seleccionar una nueva configuración
de esta opción del submenú;
❒con presiones cortas el botón SET/
es posible guardar la
configuración y, al mismo tiempo,
volver a la misma opción del
submenú seleccionada
anteriormente.
OPCIONES DEL
MENÚ
Menú
Esta opción permite acceder al Menú
de configuración.
Pulsar el botón
opara seleccionar
las diferentes opciones del Menú. En
cambio, pulsar prolongadamente el
botón SET/
para volver a la vista
estándar.
Bip velocidad (límite de
velocidad)
Esta función permite configurar el límite
de velocidad del vehículo (en "km/h"
o "mph"); cuando este límite es
sobrepasado, se avisa al usuario.
Para seleccionar el límite de velocidad
deseado:
❒pulsar el botón SET/
brevemente; en la pantalla aparece el
mensaje "Bip Vel.";
❒pulsar el botón
opara
seleccionar la activación ("On") o la
desactivación ("Off") del límite de
velocidad;❒si la función se ha activado ("On")
pulsando los botones
o
seleccionar el límite de velocidad
deseado y pulsar SET/
para
confirmar la selección.
ADVERTENCIA La programación es
posible entre 30 y 200 km/h, o entre 20
y 125 mph, según la unidad de
medida que haya sido configurada
anteriormente (ver el apartado
"Unidades de medida (Ajuste unidades
de medida)" que se describe a
continuación). Cada presión del botón
/determina el aumento o la
disminución de 5 unidades.
Manteniendo pulsado el botón
/,
se pueden aumentar o disminuir los
valores rápida y automáticamente.
Cuando esté cerca del valor deseado,
completar el ajuste con presiones
cortas.
Pulsar el botón SET/
con una
presión corta para volver a la vista del
menú, o bien pulsar el botón con una
presión larga para volver a la pantalla
estándar sin guardar.
Si se desea anular la configuración,
proceder de la siguiente manera:
❒pulsar brevemente el botón SET/
, la pantalla muestra en modo
intermitente "On";
70
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

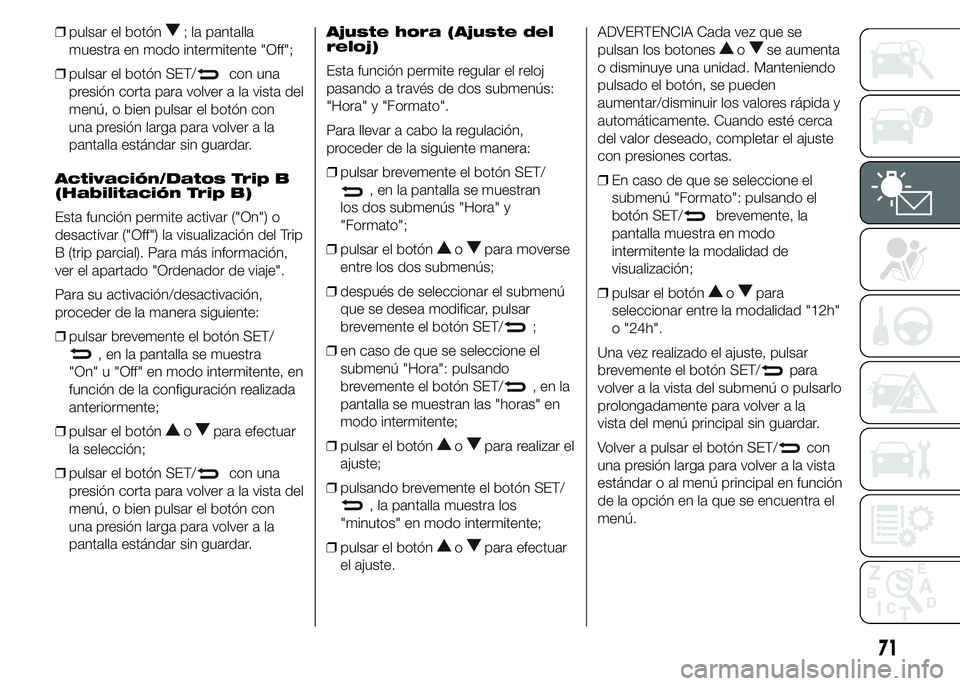

❒pulsar el botón; la pantalla
muestra en modo intermitente "Off";
❒pulsar el botón SET/
con una
presión corta para volver a la vista del
menú, o bien pulsar el botón con
una presión larga para volver a la
pantalla estándar sin guardar.
Activación/Datos Trip B
(Habilitación Trip B)
Esta función permite activar ("On") o
desactivar ("Off") la visualización del Trip
B (trip parcial). Para más información,
ver el apartado "Ordenador de viaje".
Para su activación/desactivación,
proceder de la manera siguiente:
❒pulsar brevemente el botón SET/
, en la pantalla se muestra
"On" u "Off" en modo intermitente, en
función de la configuración realizada
anteriormente;
❒pulsar el botón
opara efectuar
la selección;
❒pulsar el botón SET/
con una
presión corta para volver a la vista del
menú, o bien pulsar el botón con
una presión larga para volver a la
pantalla estándar sin guardar.Ajuste hora (Ajuste del
reloj)
Esta función permite regular el reloj
pasando a través de dos submenús:
"Hora" y "Formato".
Para llevar a cabo la regulación,
proceder de la siguiente manera:
❒pulsar brevemente el botón SET/
, en la pantalla se muestran
los dos submenús "Hora" y
"Formato";
❒pulsar el botón
opara moverse
entre los dos submenús;
❒después de seleccionar el submenú
que se desea modificar, pulsar
brevemente el botón SET/
;
❒en caso de que se seleccione el
submenú "Hora": pulsando
brevemente el botón SET/
,enla
pantalla se muestran las "horas" en
modo intermitente;
❒pulsar el botón
opara realizar el
ajuste;
❒pulsando brevemente el botón SET/
, la pantalla muestra los
"minutos" en modo intermitente;
❒pulsar el botón
opara efectuar
el ajuste.ADVERTENCIA Cada vez que se
pulsan los botones
ose aumenta
o disminuye una unidad. Manteniendo
pulsado el botón, se pueden
aumentar/disminuir los valores rápida y
automáticamente. Cuando esté cerca
del valor deseado, completar el ajuste
con presiones cortas.
❒En caso de que se seleccione el
submenú "Formato": pulsando el
botón SET/
brevemente, la
pantalla muestra en modo
intermitente la modalidad de
visualización;
❒pulsar el botón
opara
seleccionar entre la modalidad "12h"
o "24h".
Una vez realizado el ajuste, pulsar
brevemente el botón SET/
para
volver a la vista del submenú o pulsarlo
prolongadamente para volver a la
vista del menú principal sin guardar.
Volver a pulsar el botón SET/
con
una presión larga para volver a la vista
estándar o al menú principal en función
de la opción en la que se encuentra el
menú.
71

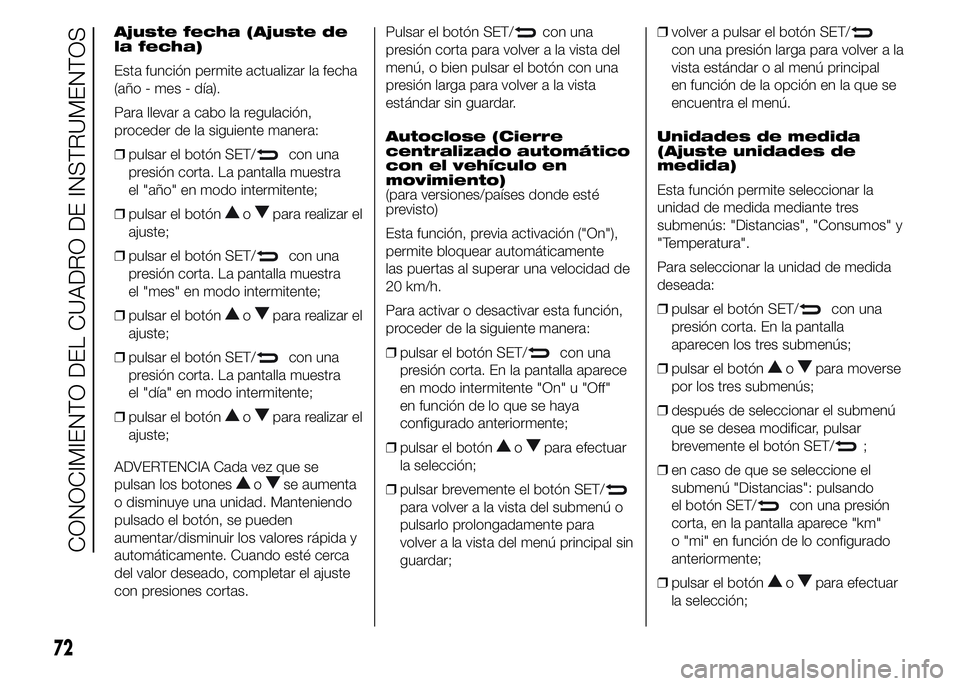

Ajuste fecha (Ajuste de
la fecha)
Esta función permite actualizar la fecha
(año - mes - día).
Para llevar a cabo la regulación,
proceder de la siguiente manera:
❒pulsar el botón SET/
con una
presión corta. La pantalla muestra
el "año" en modo intermitente;
❒pulsar el botón
opara realizar el
ajuste;
❒pulsar el botón SET/
con una
presión corta. La pantalla muestra
el "mes" en modo intermitente;
❒pulsar el botón
opara realizar el
ajuste;
❒pulsar el botón SET/
con una
presión corta. La pantalla muestra
el "día" en modo intermitente;
❒pulsar el botón
opara realizar el
ajuste;
ADVERTENCIA Cada vez que se
pulsan los botones
ose aumenta
o disminuye una unidad. Manteniendo
pulsado el botón, se pueden
aumentar/disminuir los valores rápida y
automáticamente. Cuando esté cerca
del valor deseado, completar el ajuste
con presiones cortas.Pulsar el botón SET/
con una
presión corta para volver a la vista del
menú, o bien pulsar el botón con una
presión larga para volver a la vista
estándar sin guardar.
Autoclose (Cierre
centralizado automático
con el vehículo en
movimiento)
(para versiones/países donde esté
previsto)
Esta función, previa activación ("On"),
permite bloquear automáticamente
las puertas al superar una velocidad de
20 km/h.
Para activar o desactivar esta función,
proceder de la siguiente manera:
❒pulsar el botón SET/
con una
presión corta. En la pantalla aparece
en modo intermitente "On" u "Off"
en función de lo que se haya
configurado anteriormente;
❒pulsar el botón
opara efectuar
la selección;
❒pulsar brevemente el botón SET/
para volver a la vista del submenú o
pulsarlo prolongadamente para
volver a la vista del menú principal sin
guardar;❒volver a pulsar el botón SET/
con una presión larga para volver a la
vista estándar o al menú principal
en función de la opción en la que se
encuentra el menú.
Unidades de medida
(Ajuste unidades de
medida)
Esta función permite seleccionar la
unidad de medida mediante tres
submenús: "Distancias", "Consumos" y
"Temperatura".
Para seleccionar la unidad de medida
deseada:
❒pulsar el botón SET/
con una
presión corta. En la pantalla
aparecen los tres submenús;
❒pulsar el botón
opara moverse
por los tres submenús;
❒después de seleccionar el submenú
que se desea modificar, pulsar
brevemente el botón SET/
;
❒en caso de que se seleccione el
submenú "Distancias": pulsando
el botón SET/
con una presión
corta, en la pantalla aparece "km"
o "mi" en función de lo configurado
anteriormente;
❒pulsar el botón
opara efectuar
la selección;
72
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

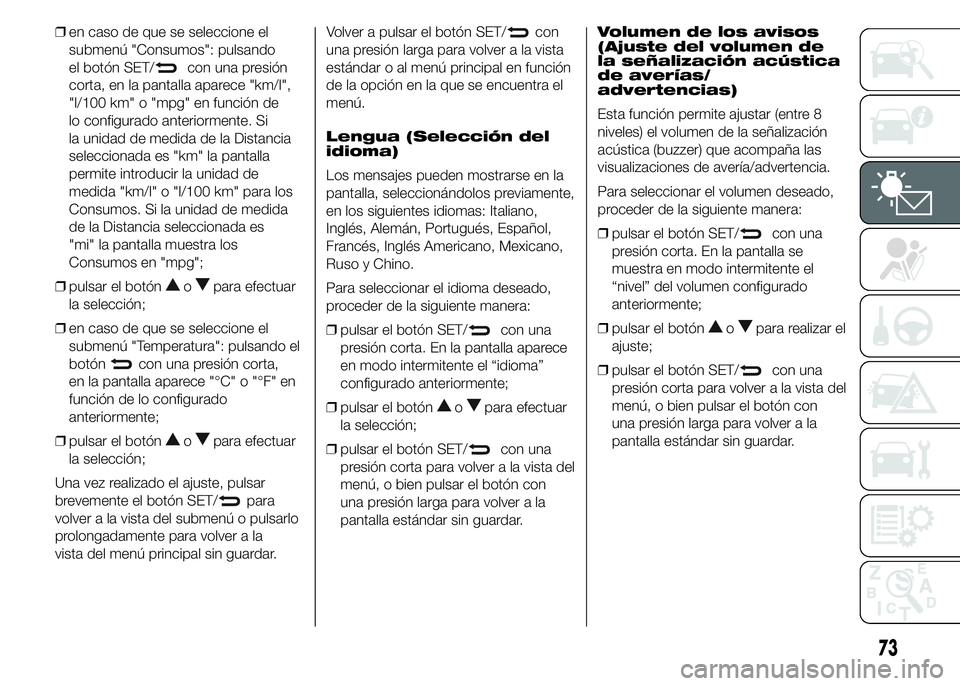

❒en caso de que se seleccione el
submenú "Consumos": pulsando
el botón SET/
con una presión
corta, en la pantalla aparece "km/l",
"l/100 km" o "mpg" en función de
lo configurado anteriormente. Si
la unidad de medida de la Distancia
seleccionada es "km" la pantalla
permite introducir la unidad de
medida "km/l" o "l/100 km" para los
Consumos. Si la unidad de medida
de la Distancia seleccionada es
"mi" la pantalla muestra los
Consumos en "mpg";
❒pulsar el botón
opara efectuar
la selección;
❒en caso de que se seleccione el
submenú "Temperatura": pulsando el
botón
con una presión corta,
en la pantalla aparece "°C" o "°F" en
función de lo configurado
anteriormente;
❒pulsar el botón
opara efectuar
la selección;
Una vez realizado el ajuste, pulsar
brevemente el botón SET/
para
volver a la vista del submenú o pulsarlo
prolongadamente para volver a la
vista del menú principal sin guardar.Volver a pulsar el botón SET/
con
una presión larga para volver a la vista
estándar o al menú principal en función
de la opción en la que se encuentra el
menú.
Lengua (Selección del
idioma)
Los mensajes pueden mostrarse en la
pantalla, seleccionándolos previamente,
en los siguientes idiomas: Italiano,
Inglés, Alemán, Portugués, Español,
Francés, Inglés Americano, Mexicano,
Ruso y Chino.
Para seleccionar el idioma deseado,
proceder de la siguiente manera:
❒pulsar el botón SET/
con una
presión corta. En la pantalla aparece
en modo intermitente el “idioma”
configurado anteriormente;
❒pulsar el botón
opara efectuar
la selección;
❒pulsar el botón SET/
con una
presión corta para volver a la vista del
menú, o bien pulsar el botón con
una presión larga para volver a la
pantalla estándar sin guardar.Volumen de los avisos
(Ajuste del volumen de
la señalización acústica
de averías/
advertencias)
Esta función permite ajustar (entre 8
niveles) el volumen de la señalización
acústica (buzzer) que acompaña las
visualizaciones de avería/advertencia.
Para seleccionar el volumen deseado,
proceder de la siguiente manera:
❒pulsar el botón SET/
con una
presión corta. En la pantalla se
muestra en modo intermitente el
“nivel” del volumen configurado
anteriormente;
❒pulsar el botón
opara realizar el
ajuste;
❒pulsar el botón SET/
con una
presión corta para volver a la vista del
menú, o bien pulsar el botón con
una presión larga para volver a la
pantalla estándar sin guardar.
73

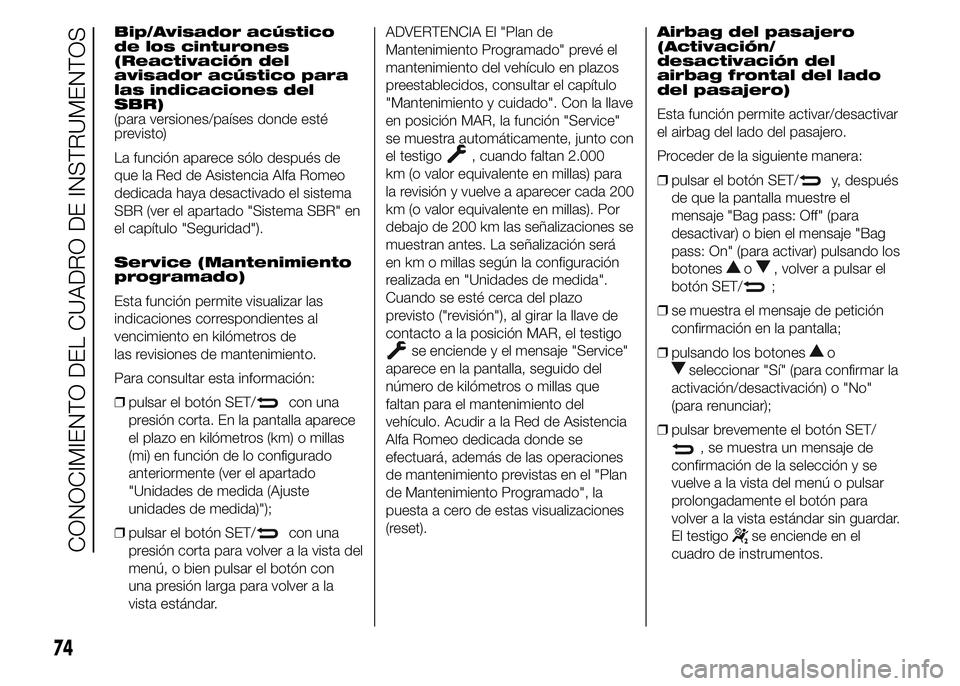

Bip/Avisador acústico
de los cinturones
(Reactivación del
avisador acústico para
las indicaciones del
SBR)
(para versiones/países donde esté
previsto)
La función aparece sólo después de
que la Red de Asistencia Alfa Romeo
dedicada haya desactivado el sistema
SBR (ver el apartado "Sistema SBR" en
el capítulo "Seguridad").
Service (Mantenimiento
programado)
Esta función permite visualizar las
indicaciones correspondientes al
vencimiento en kilómetros de
las revisiones de mantenimiento.
Para consultar esta información:
❒pulsar el botón SET/
con una
presión corta. En la pantalla aparece
el plazo en kilómetros (km) o millas
(mi) en función de lo configurado
anteriormente (ver el apartado
"Unidades de medida (Ajuste
unidades de medida)");
❒pulsar el botón SET/
con una
presión corta para volver a la vista del
menú, o bien pulsar el botón con
una presión larga para volver a la
vista estándar.ADVERTENCIA El "Plan de
Mantenimiento Programado" prevé el
mantenimiento del vehículo en plazos
preestablecidos, consultar el capítulo
"Mantenimiento y cuidado". Con la llave
en posición MAR, la función "Service"
se muestra automáticamente, junto con
el testigo
, cuando faltan 2.000
km (o valor equivalente en millas) para
la revisión y vuelve a aparecer cada 200
km (o valor equivalente en millas). Por
debajo de 200 km las señalizaciones se
muestran antes. La señalización será
en km o millas según la configuración
realizada en "Unidades de medida".
Cuando se esté cerca del plazo
previsto ("revisión"), al girar la llave de
contacto a la posición MAR, el testigo
se enciende y el mensaje "Service"
aparece en la pantalla, seguido del
número de kilómetros o millas que
faltan para el mantenimiento del
vehículo. Acudir a la Red de Asistencia
Alfa Romeo dedicada donde se
efectuará, además de las operaciones
de mantenimiento previstas en el "Plan
de Mantenimiento Programado", la
puesta a cero de estas visualizaciones
(reset).Airbag del pasajero
(Activación/
desactivación del
airbag frontal del lado
del pasajero)
Esta función permite activar/desactivar
el airbag del lado del pasajero.
Proceder de la siguiente manera:
❒pulsar el botón SET/
y, después
de que la pantalla muestre el
mensaje "Bag pass: Off" (para
desactivar) o bien el mensaje "Bag
pass: On" (para activar) pulsando los
botones
o, volver a pulsar el
botón SET/
;
❒se muestra el mensaje de petición
confirmación en la pantalla;
❒pulsando los botones
o
seleccionar "Sí" (para confirmar la
activación/desactivación) o "No"
(para renunciar);
❒pulsar brevemente el botón SET/
, se muestra un mensaje de
confirmación de la selección y se
vuelve a la vista del menú o pulsar
prolongadamente el botón para
volver a la vista estándar sin guardar.
El testigo
se enciende en el
cuadro de instrumentos.
74
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

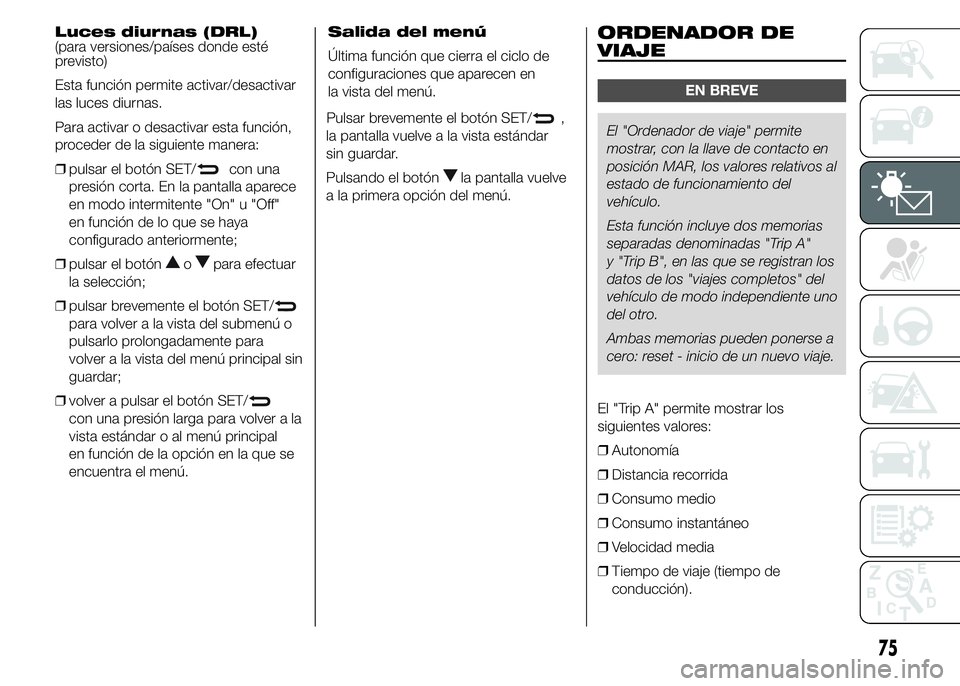

Luces diurnas (DRL)
(para versiones/países donde esté
previsto)
Esta función permite activar/desactivar
las luces diurnas.
Para activar o desactivar esta función,
proceder de la siguiente manera:
❒pulsar el botón SET/
con una
presión corta. En la pantalla aparece
en modo intermitente "On" u "Off"
en función de lo que se haya
configurado anteriormente;
❒pulsar el botón
opara efectuar
la selección;
❒pulsar brevemente el botón SET/
para volver a la vista del submenú o
pulsarlo prolongadamente para
volver a la vista del menú principal sin
guardar;
❒volver a pulsar el botón SET/
con una presión larga para volver a la
vista estándar o al menú principal
en función de la opción en la que se
encuentra el menú.Salida del menú
Última función que cierra el ciclo de
configuraciones que aparecen en
la vista del menú.
Pulsar brevemente el botón SET/
,
la pantalla vuelve a la vista estándar
sin guardar.
Pulsando el botón
la pantalla vuelve
a la primera opción del menú.
ORDENADOR DE
VIAJE
EN BREVE
El "Ordenador de viaje" permite
mostrar, con la llave de contacto en
posición MAR, los valores relativos al
estado de funcionamiento del
vehículo.
Esta función incluye dos memorias
separadas denominadas "Trip A"
y "Trip B", en las que se registran los
datos de los "viajes completos" del
vehículo de modo independiente uno
del otro.
Ambas memorias pueden ponerse a
cero: reset - inicio de un nuevo viaje.
El "Trip A" permite mostrar los
siguientes valores:
❒Autonomía
❒Distancia recorrida
❒Consumo medio
❒Consumo instantáneo
❒Velocidad media
❒Tiempo de viaje (tiempo de
conducción).
75

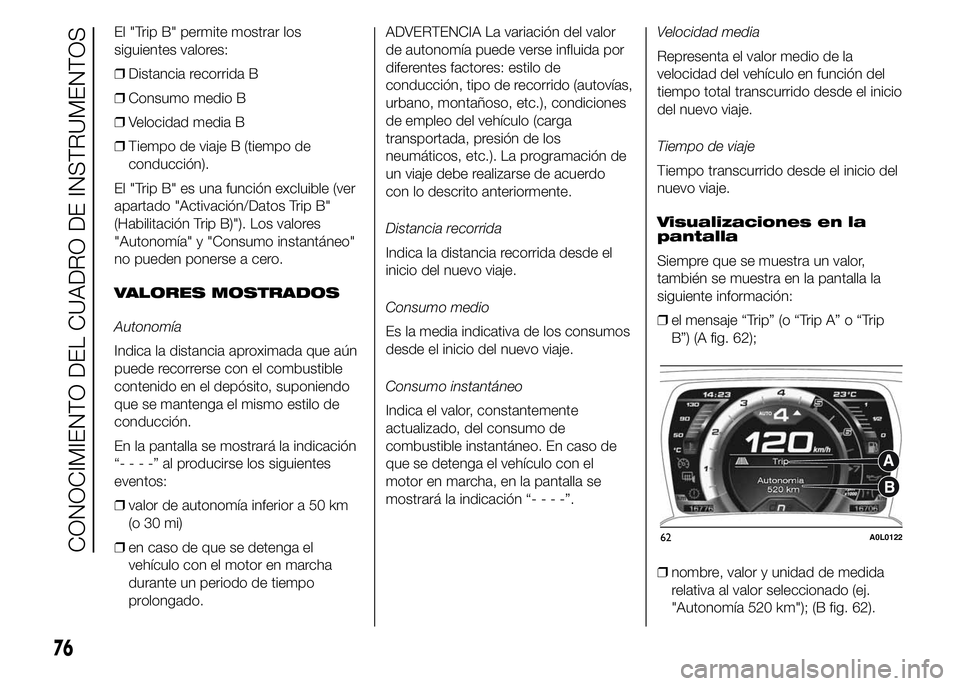

El "Trip B" permite mostrar los
siguientes valores:
❒Distancia recorrida B
❒Consumo medio B
❒Velocidad media B
❒Tiempo de viaje B (tiempo de
conducción).
El "Trip B" es una función excluible (ver
apartado "Activación/Datos Trip B"
(Habilitación Trip B)"). Los valores
"Autonomía" y "Consumo instantáneo"
no pueden ponerse a cero.
VALORES MOSTRADOS
Autonomía
Indica la distancia aproximada que aún
puede recorrerse con el combustible
contenido en el depósito, suponiendo
que se mantenga el mismo estilo de
conducción.
En la pantalla se mostrará la indicación
“----”alproducirse los siguientes
eventos:
❒valor de autonomía inferior a 50 km
(o 30 mi)
❒en caso de que se detenga el
vehículo con el motor en marcha
durante un periodo de tiempo
prolongado.ADVERTENCIA La variación del valor
de autonomía puede verse influida por
diferentes factores: estilo de
conducción, tipo de recorrido (autovías,
urbano, montañoso, etc.), condiciones
de empleo del vehículo (carga
transportada, presión de los
neumáticos, etc.). La programación de
un viaje debe realizarse de acuerdo
con lo descrito anteriormente.
Distancia recorrida
Indica la distancia recorrida desde el
inicio del nuevo viaje.
Consumo medio
Es la media indicativa de los consumos
desde el inicio del nuevo viaje.
Consumo instantáneo
Indica el valor, constantemente
actualizado, del consumo de
combustible instantáneo. En caso de
que se detenga el vehículo con el
motor en marcha, en la pantalla se
mostrará la indicación “----”.Velocidad media
Representa el valor medio de la
velocidad del vehículo en función del
tiempo total transcurrido desde el inicio
del nuevo viaje.
Tiempo de viaje
Tiempo transcurrido desde el inicio del
nuevo viaje.
Visualizaciones en la
pantalla
Siempre que se muestra un valor,
también se muestra en la pantalla la
siguiente información:
❒el mensaje “Trip” (o “Trip A” o “Trip
B”) (A fig. 62);
❒nombre, valor y unidad de medida
relativa al valor seleccionado (ej.
"Autonomía 520 km"); (B fig. 62).
62A0L0122
76
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
