Alfa Romeo 4C 2015 Manual de Uso e Manutenção (in Portuguese)

TRANSMISSÃO
Versões Caixa de velocidades Embraiagem Tracção
1750 Turbo GasolinaSequencial de 6 velocidades
para a frente mais marcha-
atrás, com sistema de
comando electro-hidráulico
de gestão electrónicaDispositivo electro-hidráulico
com comando electrónico
que actua na dupla
embraiagem a secoTraseira
177

TRAVÕES
Versões Travões anteriores Travões posterioresTravão de
estacionamento
1750 Turbo GasolinaDe disco autoventilados De disco autoventiladosComandado por alavanca
de mão, que actua nos
travões posteriores
ATENÇÃO Água, gelo e sal antigelo espalhados nas estradas podem depositar-se nos discos do travão, reduzindo a eficácia
de travagem na primeira travagem.
178
CARACTERÍSTICAS TÉCNICAS

SUSPENSÕES
Versões Anteriores Posteriores
1750 Turbo GasolinaCom triângulos sobrepostos com barra
estabilizadoraSistema McPherson evoluído
179

DIRECÇÃO
Versões Diâmetro de viragem entre passeios (m) Tipo
1750 Turbo Gasolina11 De pinhão e cremalheira
180
CARACTERÍSTICAS TÉCNICAS

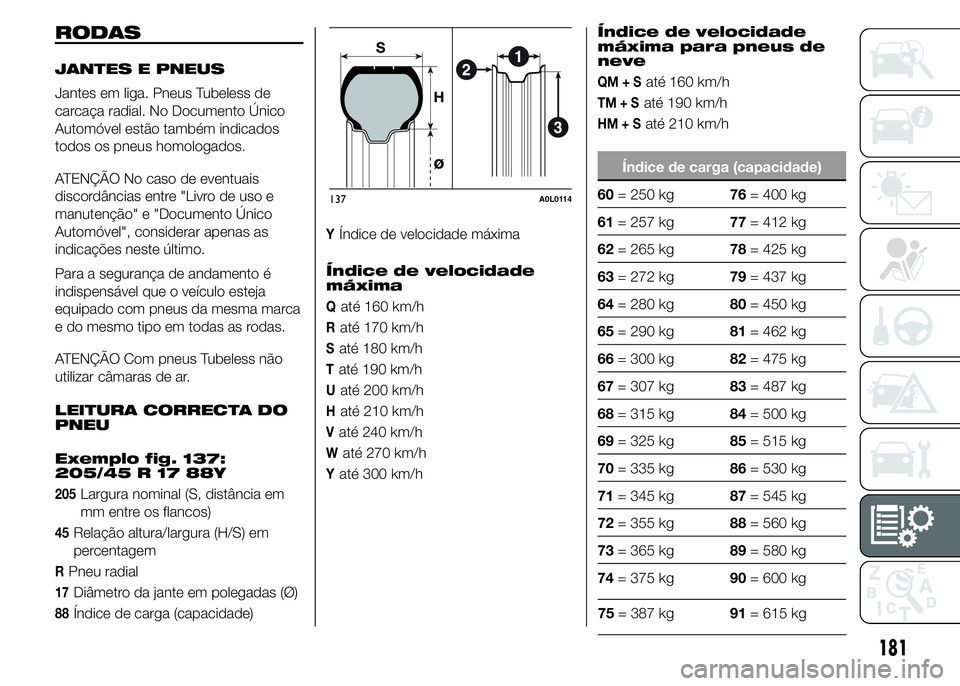

RODAS
JANTES E PNEUS
Jantes em liga. Pneus Tubeless de
carcaça radial. No Documento Único
Automóvel estão também indicados
todos os pneus homologados.
ATENÇÃO No caso de eventuais
discordâncias entre "Livro de uso e
manutenção" e "Documento Único
Automóvel", considerar apenas as
indicações neste último.
Para a segurança de andamento é
indispensável que o veículo esteja
equipado com pneus da mesma marca
e do mesmo tipo em todas as rodas.
ATENÇÃO Com pneus Tubeless não
utilizar câmaras de ar.
LEITURA CORRECTA DO
PNEU
Exemplo fig. 137:
205/45 R 17 88Y
205Largura nominal (S, distância em
mm entre os flancos)
45Relação altura/largura (H/S) em
percentagem
RPneu radial
17Diâmetro da jante em polegadas (Ø)
88Índice de carga (capacidade)
YÍndice de velocidade máxima
Índice de velocidade
máxima
Qaté 160 km/h
Raté 170 km/h
Saté 180 km/h
Taté 190 km/h
Uaté 200 km/h
Haté 210 km/h
Vaté 240 km/h
Waté 270 km/h
Yaté 300 km/hÍndice de velocidade
máxima para pneus de
neve
QM+Saté 160 km/h
TM+Saté 190 km/h
HM+Saté 210 km/h
Índice de carga (capacidade)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg137A0L0114
181
75= 387 kg91= 615 kg

LEITURA CORRECTA DA
JANTE
Exemplo fig. 137:7Jx
17 H2 ET 33
7diâmetro da jante em polegadas (1).
Jperfil da galeria (relevo lateral onde
apoia o calcanhar do pneu) (2).
17diâmetro de montagem em
polegadas (corresponde ao do pneu
que deve ser montado) (3 = Ø).
H2forma e número dos "hump" (relevo
circunferencial , que mantém na
sede o calcanhar do pneu Tubeless
na jante).
ET 33compensação da roda (distância
entre o plano de apoio
disco/jante e a linha mediana da
jante da roda).
182
CARACTERÍSTICAS TÉCNICAS

JANTES E PNEUS DE SÉRIE
141)
Jantes das rodas Pneus de série Pneus de neve
Pneus anteriores7JX17 H2 ET 33 205/45 R17 88Y XL 205/45 R17 88Y XL M+S
7JX18 H2 ET 33 205/40 R18 86Y XL 205/40 R18 86Y XL M+S
Pneus posteriores8JX18 H2 ET 44 235/40 R18 95Y XL 235/40 R18 95Y XL M+S
8.5JX19 H2 ET 49 235/35 R19 91Y XL 235/35 R19 91Y XL M+S
Podem instalar-se correntes de neve de dimensões reduzidas, com saliência máxima para além do perfil do pneu igual a 7
mm, exclusivamente nos pneus posteriores 235/40 R18.
Os pneus posteriores 235/35 R19 não são passíveis de correntes.
AVISO
141) Caso seja utilizados pneus de Inverno com índice de velocidade inferior ao indicado no Manual de circulação, não
superar a velocidade máxima correspondente ao índice de velocidade utilizado.
183

PRESSÃO DE ENCHIMENTO A FRIO (bar)
Pneus de série Pressão de enchimento (bar)
Pneus anteriores205/45 R17 88Y XL 1.8
205/40 R18 86Y XL 1.8
Pneus posteriores235/40 R18 95Y XL 2.0
235/35 R19 91Y XL 2.0
Com o pneu quente o valor da pressão deve ser +0,3 bar em relação ao valor prescrito. Voltar a controlar, de qualquer forma,
o valor correcto com o pneu frio.
Com os pneus para neve o valor da pressão deve ser +0,2 bar em relação ao valor prescrito para os pneus fornecidos de
fábrica.
Se for necessário elevar o veículo, consultar o parágrafo "Elevação do veículo", no capítulo "Em emergência".
184
CARACTERÍSTICAS TÉCNICAS

DIMENSÕES
As dimensões estão expressas em mm e referem-se ao veículo equipado com pneus fornecidos. A altura entende-se com o
veículo sem carga.
VOLUME DA BAGAGEIRACapacidade com o veículo descarregado (normas V.D.A.) = 110 dm
3
AB C D EFGH L
3990 864 2380 746 1184 1639 1868 1606 2090
De acordo com a dimensão das jantes, é possível efectuar pequenas variações relativamente aos valores indicados.
138A0L0119
185

PRESTAÇÕES
VersõesVelocidade máxima
(km/h)Aceleração de 0-100 km/h
(seg.)
1750 Turbo Gasolina258 4,5
186
