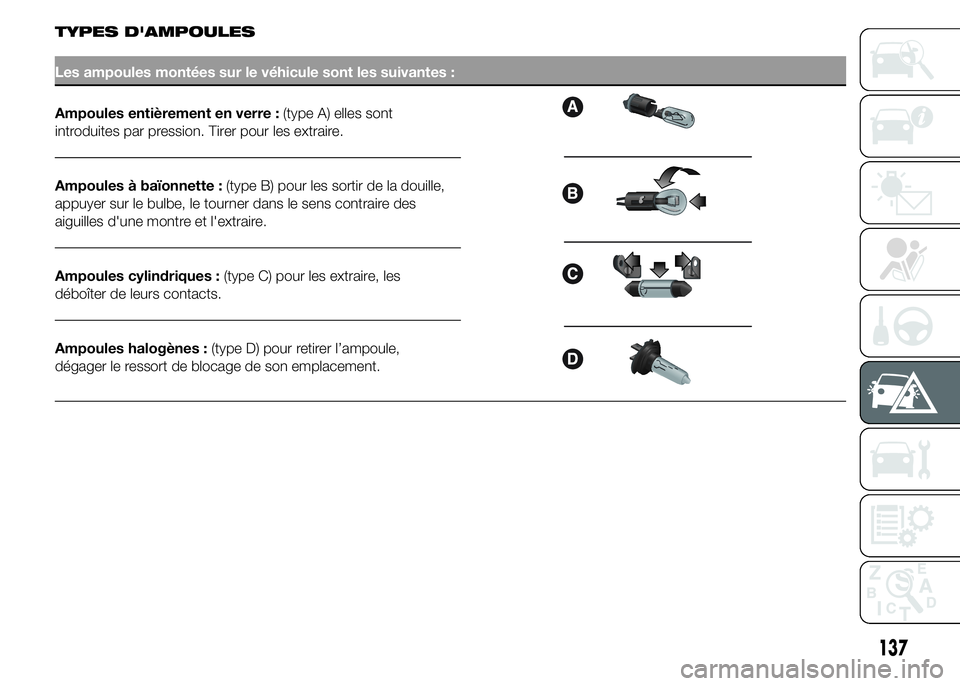

TYPES D'AMPOULES
Les ampoules montées sur le véhicule sont les suivantes :
Ampoules entièrement en verre :(type A) elles sont
introduites par pression. Tirer pour les extraire.
Ampoules à baïonnette :(type B) pour les sortir de la douille,
appuyer sur le bulbe, le tourner dans le sens contraire des
aiguilles d'une montre et l'extraire.
Ampoules cylindriques :(type C) pour les extraire, les
déboîter de leurs contacts.
Ampoules halogènes :(type D) pour retirer l’ampoule,
dégager le ressort de blocage de son emplacement.
137

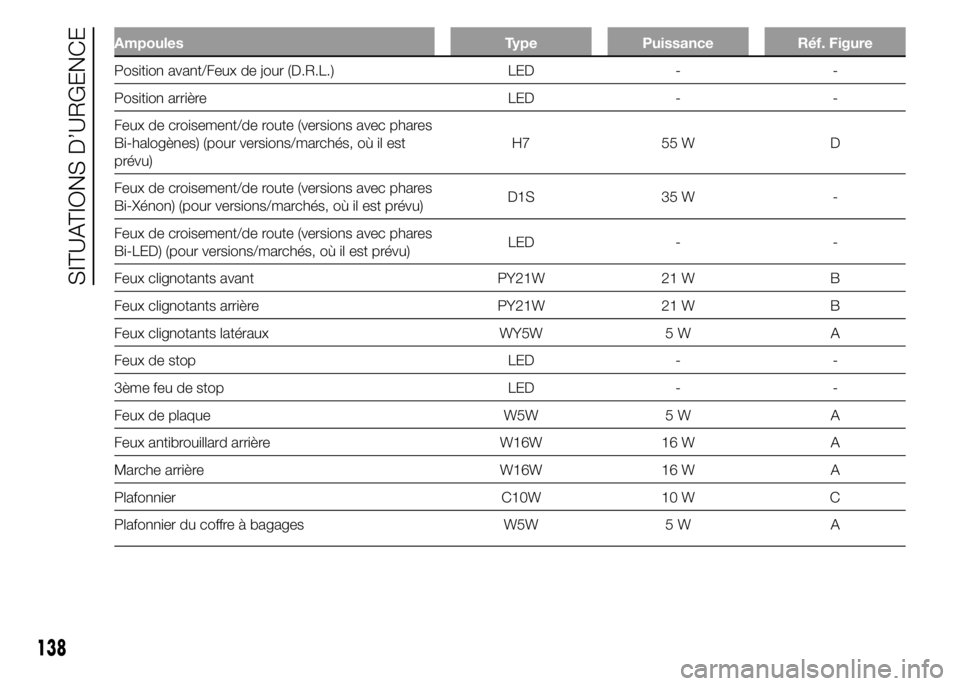

Ampoules Type Puissance Réf. Figure
Position avant/Feux de jour (D.R.L.) LED - -
Position arrière LED - -
Feux de croisement/de route (versions avec phares
Bi-halogènes) (pour versions/marchés, où il est
prévu)H7 55 W D
Feux de croisement/de route (versions avec phares
Bi-Xénon) (pour versions/marchés, où il est prévu)D1S 35 W -
Feux de croisement/de route (versions avec phares
Bi-LED) (pour versions/marchés, où il est prévu)LED - -
Feux clignotants avant PY21W 21 W B
Feux clignotants arrière PY21W 21 W B
Feux clignotants latéraux WY5W 5 W A
Feux de stop LED - -
3ème feu de stop LED - -
Feux de plaque W5W 5 W A
Feux antibrouillard arrière W16W 16 W A
Marche arrière W16W 16 W A
Plafonnier C10W 10 W C
Plafonnier du coffre à bagages W5W 5 W A
138

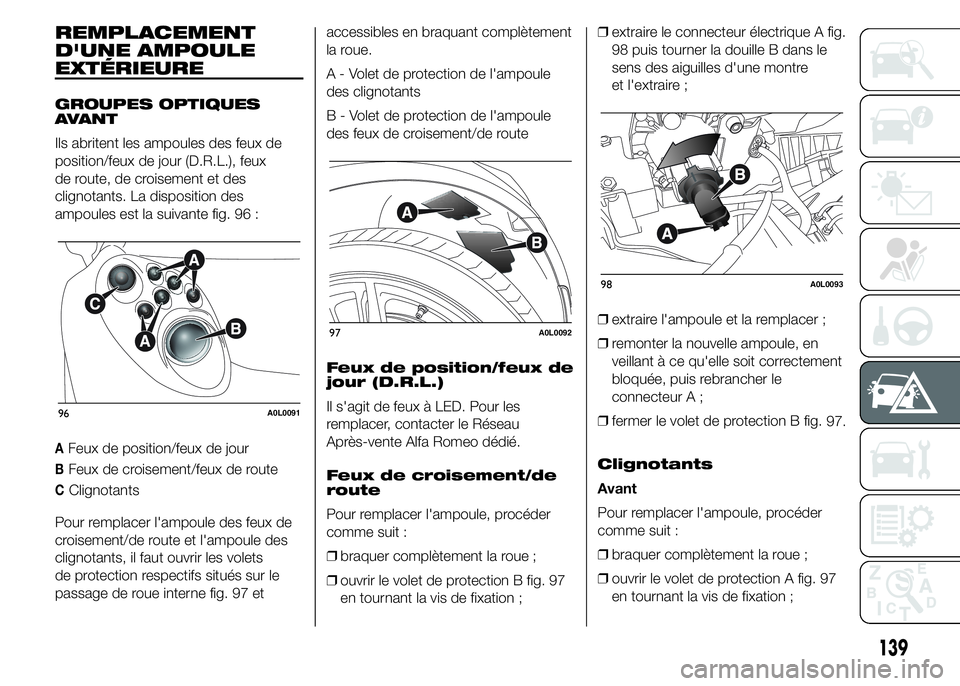

SITUATIONS D’URGENCE

REMPLACEMENT
D'UNE AMPOULE
EXTÉRIEURE
GROUPES OPTIQUES
AVANT
Ils abritent les ampoules des feux de
position/feux de jour (D.R.L.), feux
de route, de croisement et des
clignotants. La disposition des
ampoules est la suivante fig. 96 :
AFeux de position/feux de jour
BFeux de croisement/feux de route
CClignotants
Pour remplacer l'ampoule des feux de
croisement/de route et l'ampoule des
clignotants, il faut ouvrir les volets
de protection respectifs situés sur le
passage de roue interne fig. 97 etaccessibles en braquant complètement
la roue.
A - Volet de protection de l'ampoule
des clignotants
B - Volet de protection de l'ampoule
des feux de croisement/de route
Feux de position/feux de
jour (D.R.L.)
Il s'agit de feux à LED. Pour les
remplacer, contacter le Réseau
Après-vente Alfa Romeo dédié.
Feux de croisement/de
route
Pour remplacer l'ampoule, procéder
comme suit :
❒braquer complètement la roue ;
❒ouvrir le volet de protection B fig. 97
en tournant la vis de fixation ;❒extraire le connecteur électrique A fig.
98 puis tourner la douille B dans le
sens des aiguilles d'une montre
et l'extraire ;
❒extraire l'ampoule et la remplacer ;
❒remonter la nouvelle ampoule, en
veillant à ce qu'elle soit correctement
bloquée, puis rebrancher le
connecteur A ;
❒fermer le volet de protection B fig.
97.
Clignotants
Avant
Pour remplacer l'ampoule, procéder
comme suit :
❒braquer complètement la roue ;
❒ouvrir le volet de protection A fig. 97
en tournant la vis de fixation ;
96A0L0091
97A0L0092
98A0L0093
139

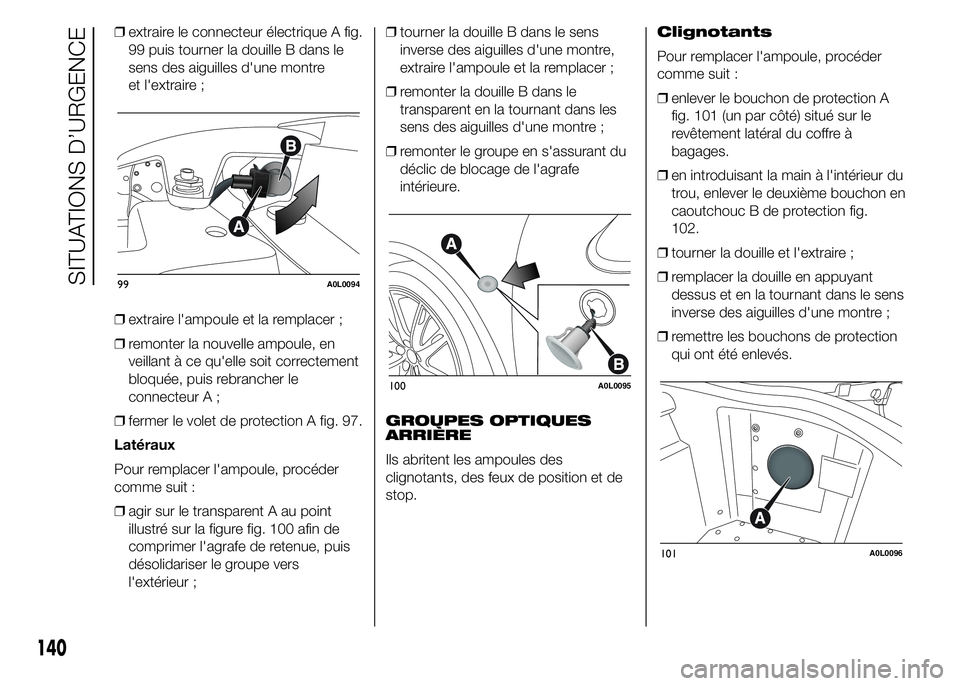

❒extraire le connecteur électrique A fig.
99 puis tourner la douille B dans le
sens des aiguilles d'une montre
et l'extraire ;
❒extraire l'ampoule et la remplacer ;
❒remonter la nouvelle ampoule, en
veillant à ce qu'elle soit correctement
bloquée, puis rebrancher le
connecteur A ;
❒fermer le volet de protection A fig. 97.
Latéraux
Pour remplacer l'ampoule, procéder
comme suit :
❒agir sur le transparent A au point
illustré sur la figure fig. 100 afin de
comprimer l'agrafe de retenue, puis
désolidariser le groupe vers
l'extérieur ;❒tourner la douille B dans le sens
inverse des aiguilles d'une montre,
extraire l'ampoule et la remplacer ;
❒remonter la douille B dans le
transparent en la tournant dans les
sens des aiguilles d'une montre ;
❒remonter le groupe en s'assurant du
déclic de blocage de l'agrafe
intérieure.
GROUPES OPTIQUES
ARRIÈRE
Ils abritent les ampoules des
clignotants, des feux de position et de
stop.Clignotants
Pour remplacer l'ampoule, procéder
comme suit :
❒enlever le bouchon de protection A
fig. 101 (un par côté) situé sur le
revêtement latéral du coffre à
bagages.
❒en introduisant la main à l'intérieur du
trou, enlever le deuxième bouchon en
caoutchouc B de protection fig.
102.
❒tourner la douille et l'extraire ;
❒remplacer la douille en appuyant
dessus et en la tournant dans le sens
inverse des aiguilles d'une montre ;
❒remettre les bouchons de protection
qui ont été enlevés.
99A0L0094
100A0L0095
101A0L0096
140
SITUATIONS D’URGENCE

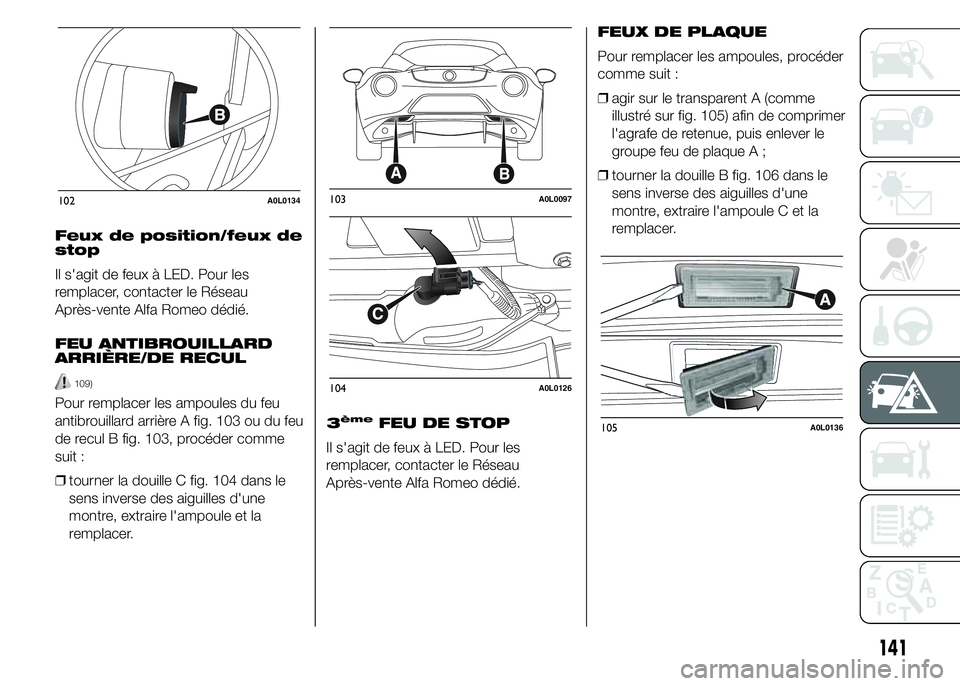

Feux de position/feux de
stop
Il s'agit de feux à LED. Pour les
remplacer, contacter le Réseau
Après-vente Alfa Romeo dédié.
FEU ANTIBROUILLARD
ARRIÈRE/DE RECUL
109)
Pour remplacer les ampoules du feu
antibrouillard arrière A fig. 103 ou du feu
de recul B fig. 103, procéder comme
suit :
❒tourner la douille C fig. 104 dans le
sens inverse des aiguilles d'une
montre, extraire l'ampoule et la
remplacer.3èmeFEU DE STOP
Il s'agit de feux à LED. Pour les
remplacer, contacter le Réseau
Après-vente Alfa Romeo dédié.FEUX DE PLAQUE
Pour remplacer les ampoules, procéder
comme suit :
❒agir sur le transparent A (comme
illustré sur fig. 105) afin de comprimer
l'agrafe de retenue, puis enlever le
groupe feu de plaque A ;
❒tourner la douille B fig. 106 dans le
sens inverse des aiguilles d'une
montre, extraire l'ampoule C et la
remplacer.
102A0L0134103A0L0097
104A0L0126
105A0L0136
141

ATTENTION
109) Le feu antibrouillard arrière et le
feu de recul sont situés près des
pots catalytiques, par conséquent,
veiller à ne pas se brûler lors du
remplacement de l'ampoule.

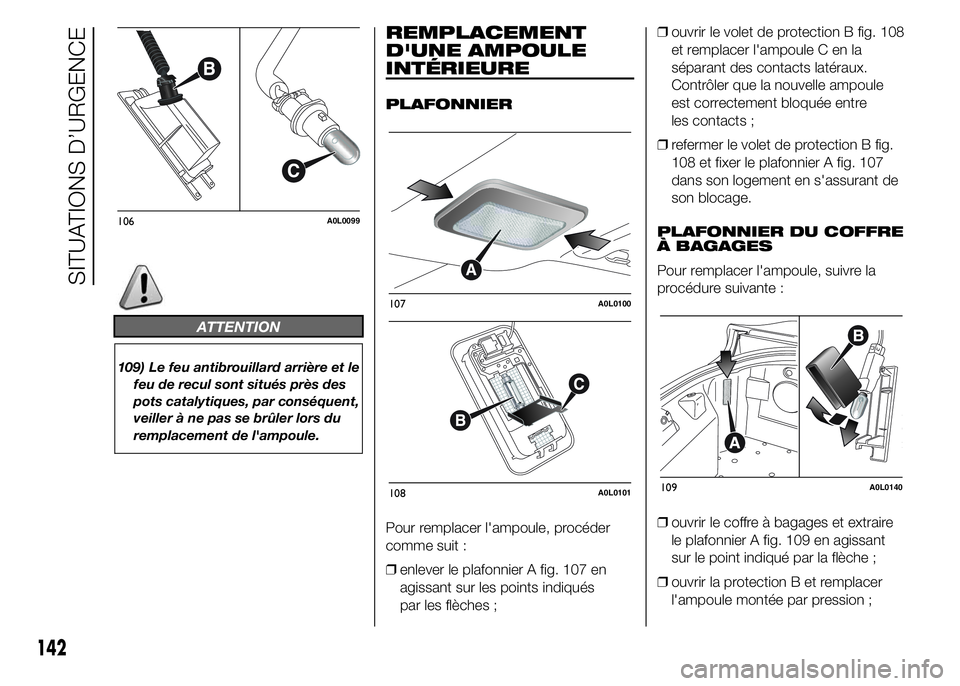

REMPLACEMENT
D'UNE AMPOULE
INTÉRIEURE
PLAFONNIER
Pour remplacer l'ampoule, procéder
comme suit :
❒enlever le plafonnier A fig. 107 en
agissant sur les points indiqués
par les flèches ;❒ouvrir le volet de protection B fig. 108
et remplacer l'ampoule C en la
séparant des contacts latéraux.
Contrôler que la nouvelle ampoule
est correctement bloquée entre
les contacts ;
❒refermer le volet de protection B fig.
108 et fixer le plafonnier A fig. 107
dans son logement en s'assurant de
son blocage.
PLAFONNIER DU COFFRE
À BAGAGES
Pour remplacer l'ampoule, suivre la
procédure suivante :
❒ouvrir le coffre à bagages et extraire
le plafonnier A fig. 109 en agissant
sur le point indiqué par la flèche ;
❒ouvrir la protection B et remplacer
l'ampoule montée par pression ;
106A0L0099
107A0L0100
108A0L0101109A0L0140
142
SITUATIONS D’URGENCE

❒refermer la protection B sur le
transparent ;
❒remonter le plafonnier A en
l'engageant dans sa position correcte
d'abord d'un côté et ensuite en
poussant sur l'autre côté jusqu'à

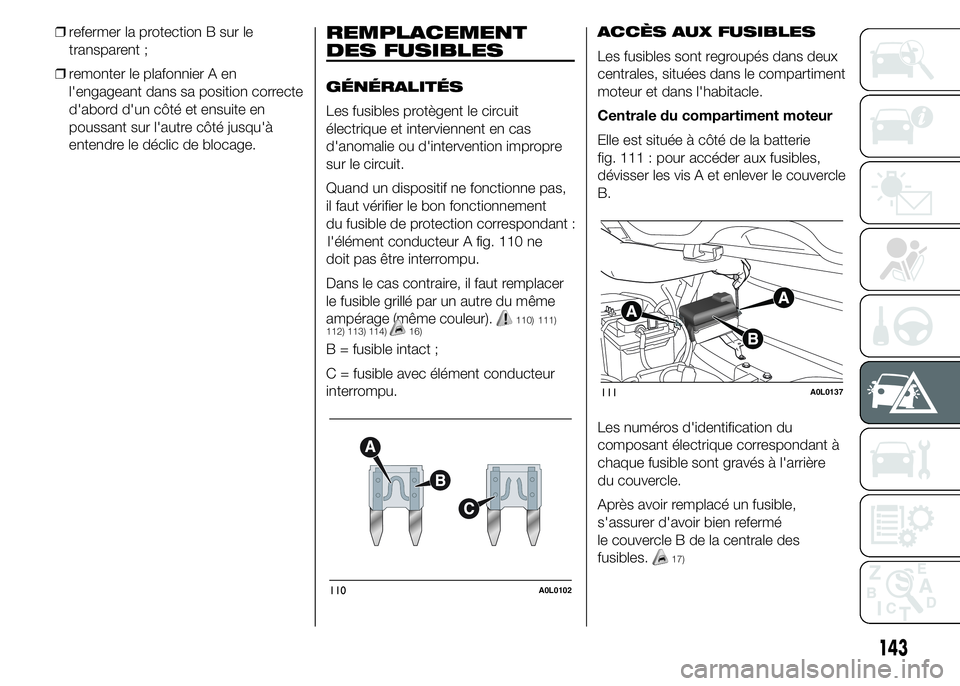

entendre le déclic de blocage.REMPLACEMENT
DES FUSIBLES
GÉNÉRALITÉS
Les fusibles protègent le circuit
électrique et interviennent en cas
d'anomalie ou d'intervention impropre
sur le circuit.
Quand un dispositif ne fonctionne pas,
il faut vérifier le bon fonctionnement
du fusible de protection correspondant
l'élément conducteur A fig. 110 ne
doit pas être interrompu.
Dans le cas contraire, il faut remplacer
le fusible grillé par un autre du même
ampérage (même couleur).
110) 111)
112) 113) 114)16)
B = fusible intact ;
C = fusible avec élément conducteur
interrompu.ACCÈS AUX FUSIBLES
Les fusibles sont regroupés dans deux
centrales, situées dans le compartiment
moteur et dans l'habitacle.
Centrale du compartiment moteur
Elle est située à côté de la batterie
fig. 111 : pour accéder aux fusibles,
dévisser les vis A et enlever le couvercle
B.
Les numéros d'identification du
composant électrique correspondant à
chaque fusible sont gravés à l'arrière
du couvercle.
Après avoir remplacé un fusible,
s'assurer d'avoir bien refermé
le couvercle B de la centrale des
fusibles.
17)
110A0L0102
111A0L0137
143
:

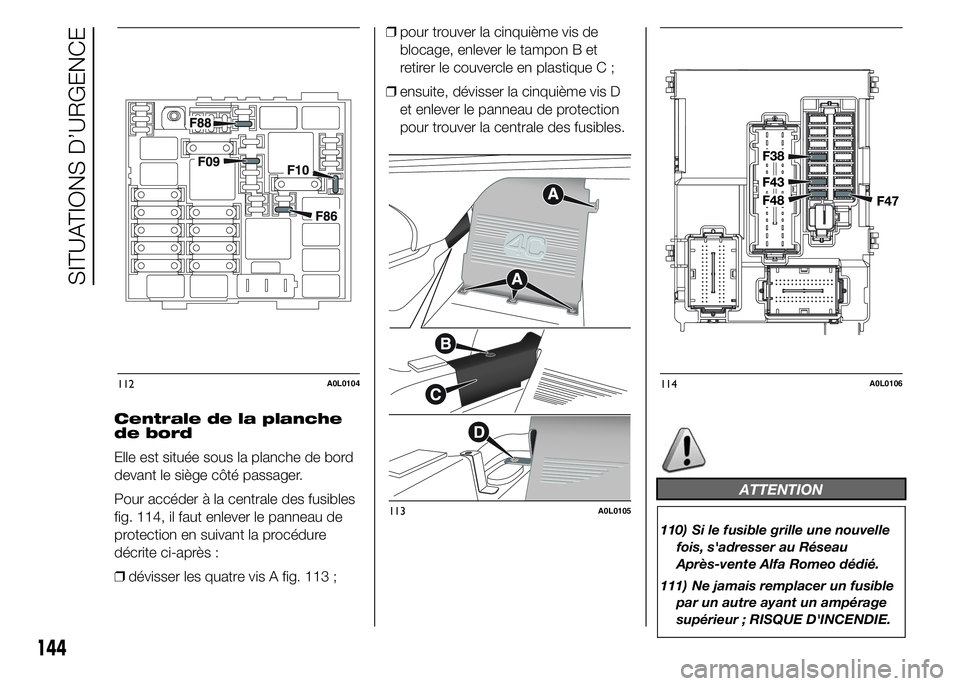

Centrale de la planche
de bord
Elle est située sous la planche de bord
devant le siège côté passager.
Pour accéder à la centrale des fusibles
fig. 114, il faut enlever le panneau de
protection en suivant la procédure
décrite ci-après :
❒dévisser les quatre vis A fig. 113 ;❒pour trouver la cinquième vis de
blocage, enlever le tampon B et
retirer le couvercle en plastique C ;
❒ensuite, dévisser la cinquième vis D
et enlever le panneau de protection
pour trouver la centrale des fusibles.
ATTENTION
110) Si le fusible grille une nouvelle
fois, s'adresser au Réseau
Après-vente Alfa Romeo dédié.
111) Ne jamais remplacer un fusible
par un autre ayant un ampérage
supérieur ; RISQUE D'INCENDIE.
112A0L0104
113A0L0105
114A0L0106
144
SITUATIONS D’URGENCE

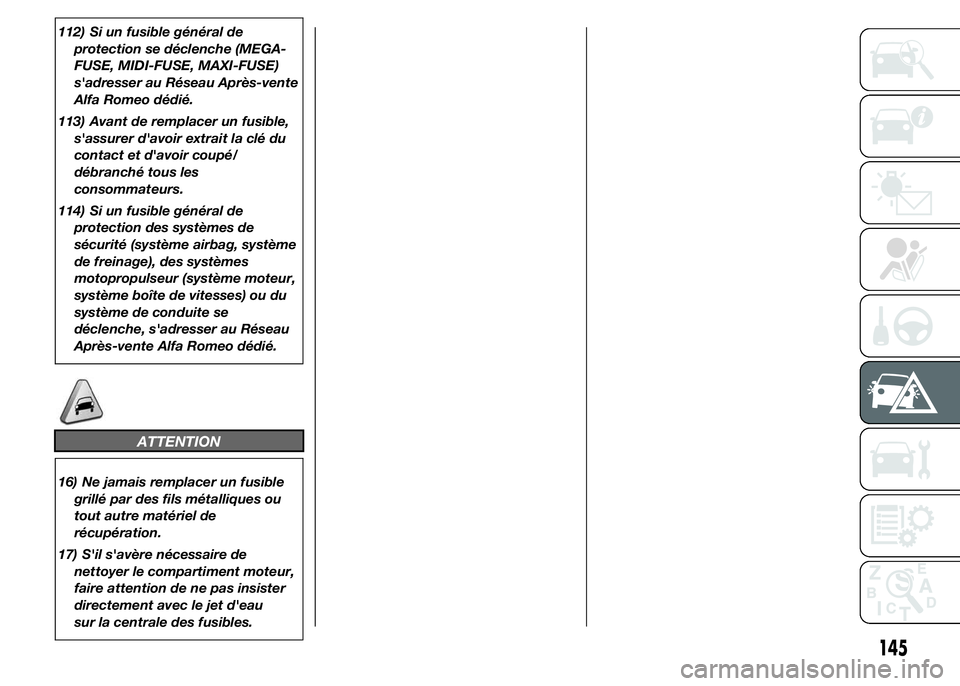

112) Si un fusible général de
protection se déclenche (MEGA-
FUSE, MIDI-FUSE, MAXI-FUSE)
s'adresser au Réseau Après-vente
Alfa Romeo dédié.
113) Avant de remplacer un fusible,
s'assurer d'avoir extrait la clé du
contact et d'avoir coupé/
débranché tous les
consommateurs.
114) Si un fusible général de
protection des systèmes de
sécurité (système airbag, système
de freinage), des systèmes
motopropulseur (système moteur,
système boîte de vitesses) ou du
système de conduite se
déclenche, s'adresser au Réseau
Après-vente Alfa Romeo dédié.
ATTENTION
16) Ne jamais remplacer un fusible
grillé par des fils métalliques ou
tout autre matériel de
récupération.
17) S'il s'avère nécessaire de
nettoyer le compartiment moteur,
faire attention de ne pas insister
directement avec le jet d'eau
sur la centrale des fusibles.
145

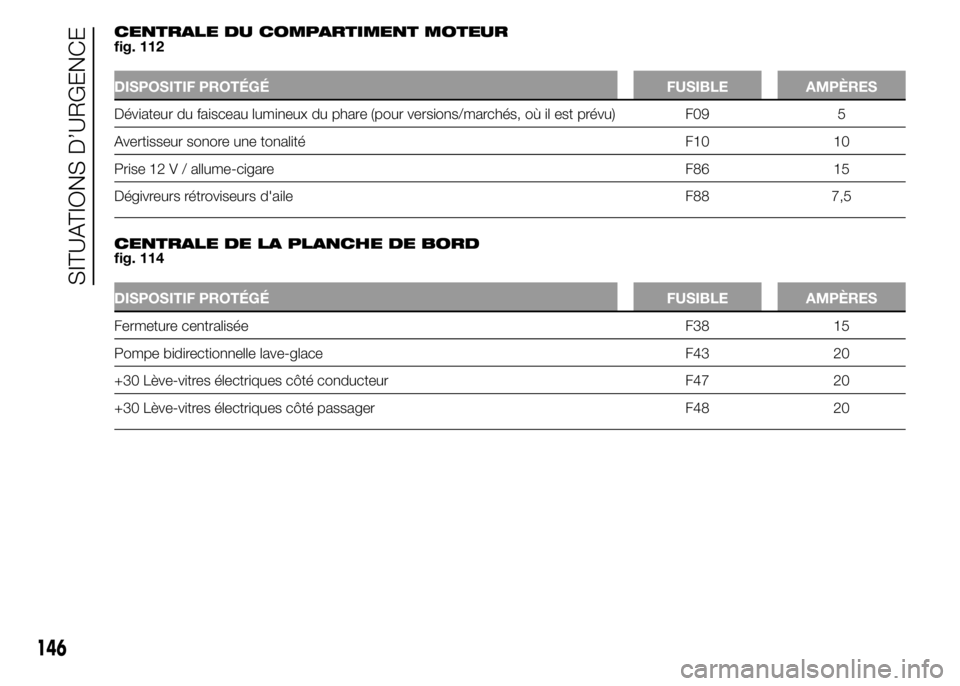

CENTRALE DU COMPARTIMENT MOTEUR
fig. 112
DISPOSITIF PROTÉGÉ FUSIBLE AMPÈRES
Déviateur du faisceau lumineux du phare (pour versions/marchés, où il est prévu) F09 5
Avertisseur sonore une tonalité F10 10
Prise 12 V / allume-cigare F86 15
Dégivreurs rétroviseurs d'aile F88 7,5
.
CENTRALE DE LA PLANCHE DE BORD
fig. 114
DISPOSITIF PROTÉGÉ FUSIBLE AMPÈRES
Fermeture centralisée F38 15
Pompe bidirectionnelle lave-glace F43 20
+30 Lève-vitres électriques côté conducteur F47 20
+30 Lève-vitres électriques côté passager F48 20
146
