Page 11 of 199
.

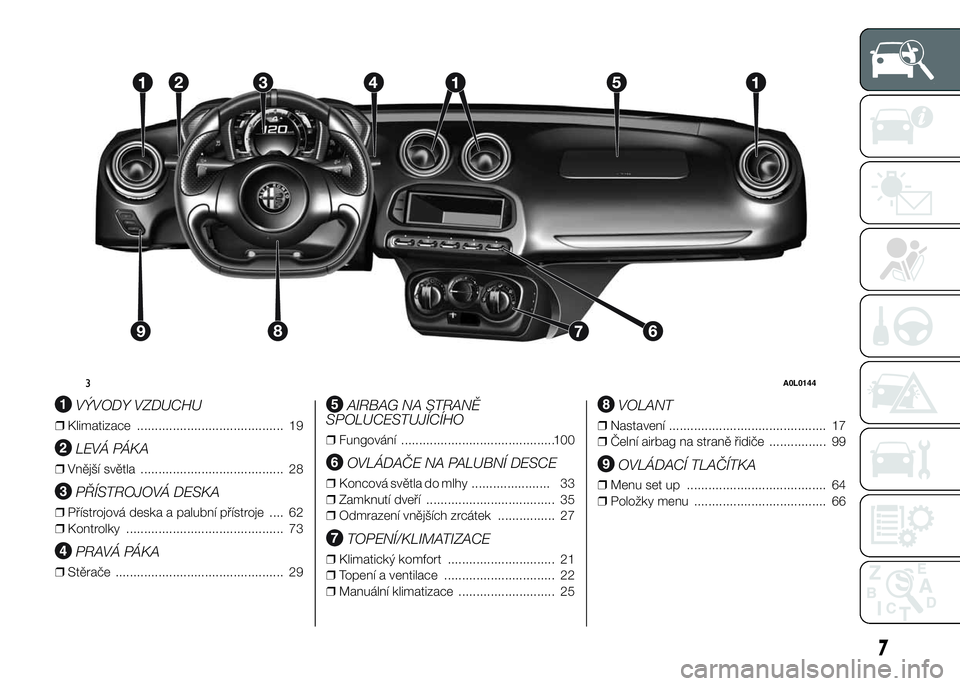

VÝVODY VZDUCHU
❒Klimatizace ......................................... 19
LEVÁ PÁKA
❒Vnější světla ........................................ 28
PŘÍSTROJOVÁ DESKA
❒Přístrojová deska a palubní přístroje .... 62
❒Kontrolky ............................................ 73
PRAVÁ PÁKA
❒Stěrače ............................................... 29
AIRBAG NA STRANĚ
SPOLUCESTUJÍCÍHO
❒Fungování ...........................................100
OVLÁDAČE NA PALUBNÍ DESCE
❒Koncová světla do mlhy ...................... 33
❒Zamknutí dveří .................................... 35
❒Odmrazení vnějších zrcátek ................ 27
TOPENÍ/KLIMATIZACE
❒Klimatický komfort .............................. 21
❒Topení a ventilace ............................... 22
❒Manuální klimatizace ........................... 25
VOLANT
❒Nastavení ............................................ 17
❒Čelní airbag na straně řidiče ................ 99
OVLÁDACÍ TLAČÍTKA
❒Menu set up ....................................... 64
❒Položky menu ..................................... 66
3A0L0144
7
Page 12 of 199
.

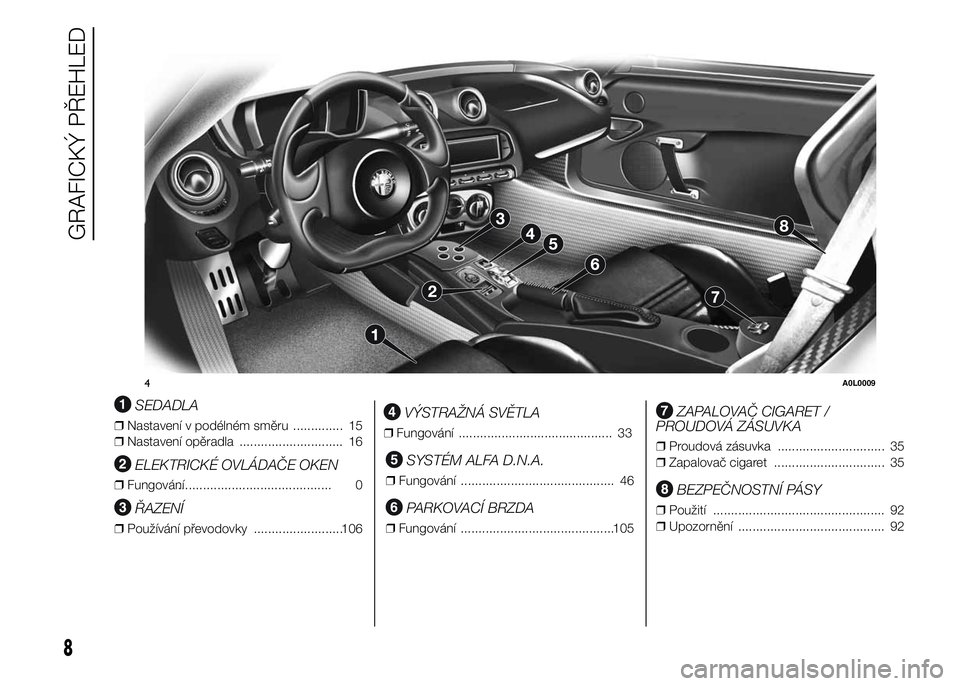

SEDADLA
❒Nastavení v podélném směru .............. 15
❒Nastavení opěradla ............................. 16
ELEKTRICKÉ OVLÁDAČE OKEN
❒Fungování........................................... 0
ŘAZENÍ
❒Používání převodovky .........................106
VÝSTRAŽNÁ SVĚTLA
❒Fungování ........................................... 33
SYSTÉM ALFA D.N.A.
❒Fungování ........................................... 46
PARKOVACÍ BRZDA
❒Fungování ...........................................105
ZAPALOVAČ CIGARET /
PROUDOVÁ ZÁSUVKA
❒Proudová zásuvka .............................. 35
❒Zapalovač cigaret ............................... 35
BEZPEČNOSTNÍ PÁSY
❒Použití ................................................ 92
❒Upozornění ......................................... 92
4A0L0009
8
GRAFICKÝ PŘEHLED
Page 13 of 199

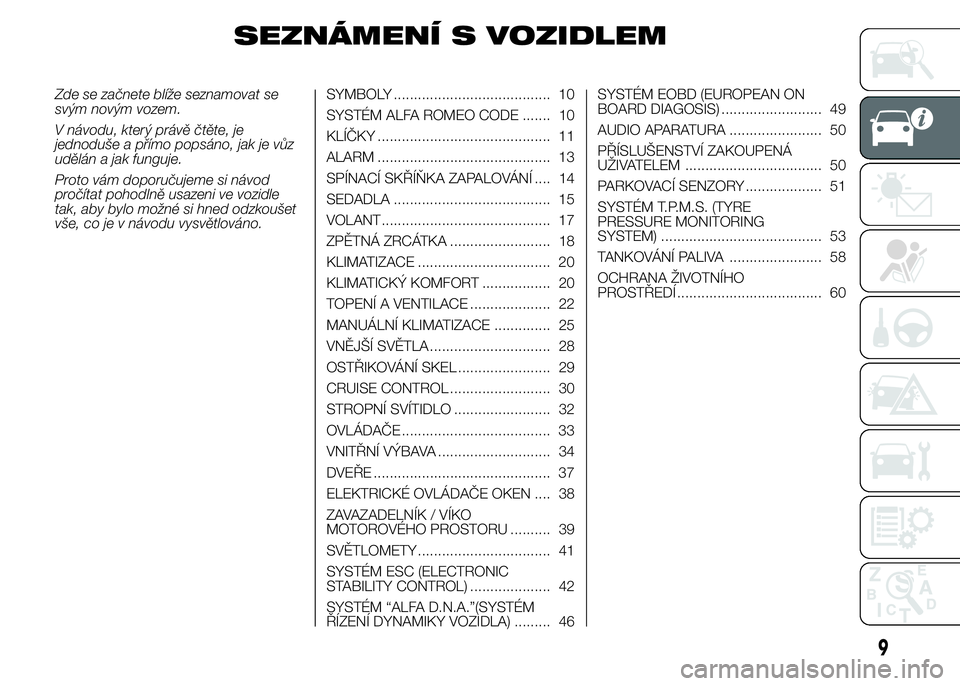

SEZNÁMENÍ S VOZIDLEM
Zde se začnete blíže seznamovat se
svým novým vozem.
V návodu, který právě čtěte, je
jednoduše a přímo popsáno, jak je vůz
udělán a jak funguje.
Proto vám doporučujeme si návod
pročítat pohodlně usazeni ve vozidle
tak, aby bylo možné si hned odzkoušet
vše, co je v návodu vysvětlováno.SYMBOLY ....................................... 10
SYSTÉM ALFA ROMEO CODE ....... 10
KLÍČKY ........................................... 11
ALARM ........................................... 13
SPÍNACÍ SKŘÍŇKA ZAPALOVÁNÍ .... 14
SEDADLA ....................................... 15
VOLANT.......................................... 17
ZPĚTNÁ ZRCÁTKA ......................... 18
KLIMATIZACE ................................. 20
KLIMATICKÝ KOMFORT ................. 20
TOPENÍ A VENTILACE .................... 22
MANUÁLNÍ KLIMATIZACE .............. 25
VNĚJŠÍ SVĚTLA .............................. 28
OSTŘIKOVÁNÍ SKEL ....................... 29
CRUISE CONTROL ......................... 30
STROPNÍ SVÍTIDLO ........................ 32
OVLÁDAČE ..................................... 33
VNITŘNÍ VÝBAVA ............................ 34
DVEŘE ............................................ 37
ELEKTRICKÉ OVLÁDAČE OKEN .... 38
ZAVAZADELNÍK / VÍKO
MOTOROVÉHO PROSTORU .......... 39
SVĚTLOMETY ................................. 41
SYSTÉM ESC (ELECTRONIC
STABILITY CONTROL) .................... 42
SYSTÉM “ALFA D.N.A.”(SYSTÉM
ŘÍZENÍ DYNAMIKY VOZIDLA) ......... 46SYSTÉM EOBD (EUROPEAN ON
BOARD DIAGOSIS) ......................... 49
AUDIO APARATURA ....................... 50
PŘÍSLUŠENSTVÍ ZAKOUPENÁ
UŽIVATELEM .................................. 50
PARKOVACÍ SENZORY ................... 51
SYSTÉM T.P.M.S. (TYRE
PRESSURE MONITORING
SYSTEM) ........................................ 53
TANKOVÁNÍ PALIVA ....................... 58
OCHRANA ŽIVOTNÍHO
PROSTŘEDÍ .................................... 60
9
Page 14 of 199

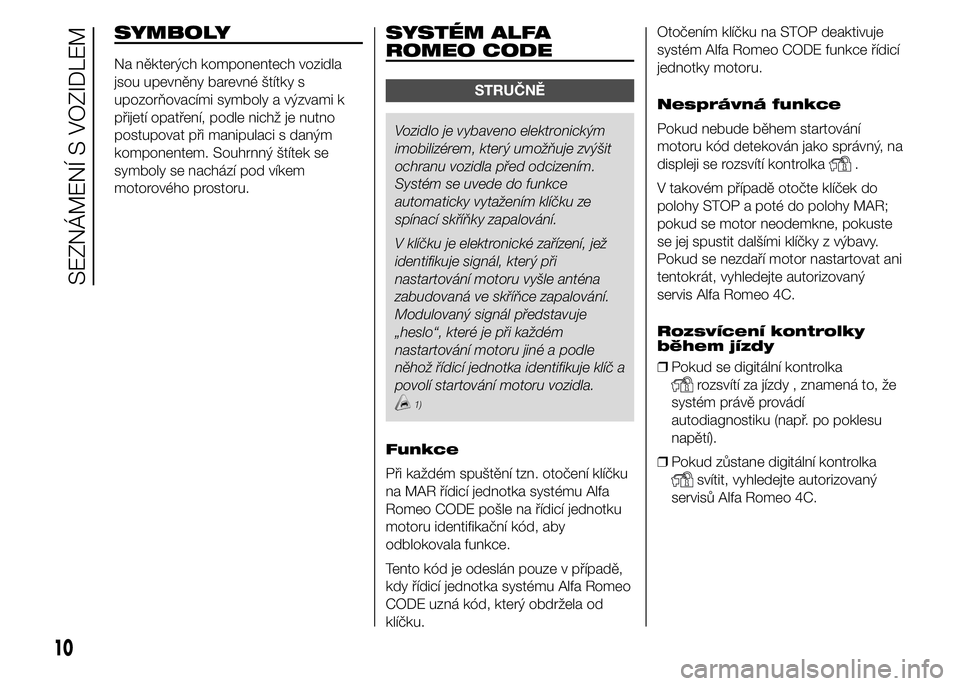

SYMBOLY
Na některých komponentech vozidla
jsou upevněny barevné štítky s
upozorňovacími symboly a výzvami k
přijetí opatření, podle nichž je nutno
postupovat při manipulaci s daným
komponentem. Souhrnný štítek se
symboly se nachází pod víkem
motorového prostoru.
SYSTÉM ALFA
ROMEO CODE
STRUČNĚ
Vozidlo je vybaveno elektronickým
imobilizérem, který umožňuje zvýšit
ochranu vozidla před odcizením.
Systém se uvede do funkce
automaticky vytažením klíčku ze
spínací skříňky zapalování.
V klíčku je elektronické zařízení, jež
identifikuje signál, který při
nastartování motoru vyšle anténa
zabudovaná ve skříňce zapalování.
Modulovaný signál představuje
„heslo“, které je při každém
nastartování motoru jiné a podle
něhož řídicí jednotka identifikuje klíč a
povolí startování motoru vozidla.
1)
Funkce
Při každém spuštění tzn. otočení klíčku
na MAR řídicí jednotka systému Alfa
Romeo CODE pošle na řídicí jednotku
motoru identifikační kód, aby
odblokovala funkce.
Tento kód je odeslán pouze v případě,
kdy řídicí jednotka systému Alfa Romeo
CODE uzná kód, který obdržela od
klíčku.Otočením klíčku na STOP deaktivuje
systém Alfa Romeo CODE funkce řídicí
jednotky motoru.
Nesprávná funkce
Pokud nebude během startování
motoru kód detekován jako správný, na
displeji se rozsvítí kontrolka
.
V takovém případě otočte klíček do
polohy STOP a poté do polohy MAR;
pokud se motor neodemkne, pokuste
se jej spustit dalšími klíčky z výbavy.
Pokud se nezdaří motor nastartovat ani
tentokrát, vyhledejte autorizovaný
servis Alfa Romeo 4C.
Rozsvícení kontrolky
během jízdy
❒Pokud se digitální kontrolka
rozsvítí za jízdy , znamená to, že
systém právě provádí
autodiagnostiku (např. po poklesu
napětí).
❒Pokud zůstane digitální kontrolka
svítit, vyhledejte autorizovaný
servisů Alfa Romeo 4C.
10
SEZNÁMENÍ S VOZIDLEM
Page 15 of 199
UPOZORNĚNÍ
1) Silnými nárazy se mohou poškodit
elektronické komponenty
zabudované v klíčku zapalování.
Aby byla zajištěna účinnost
elektronických komponentů v
klíčkách, nevystavujte je přímému
působení slunečních paprsků.
.

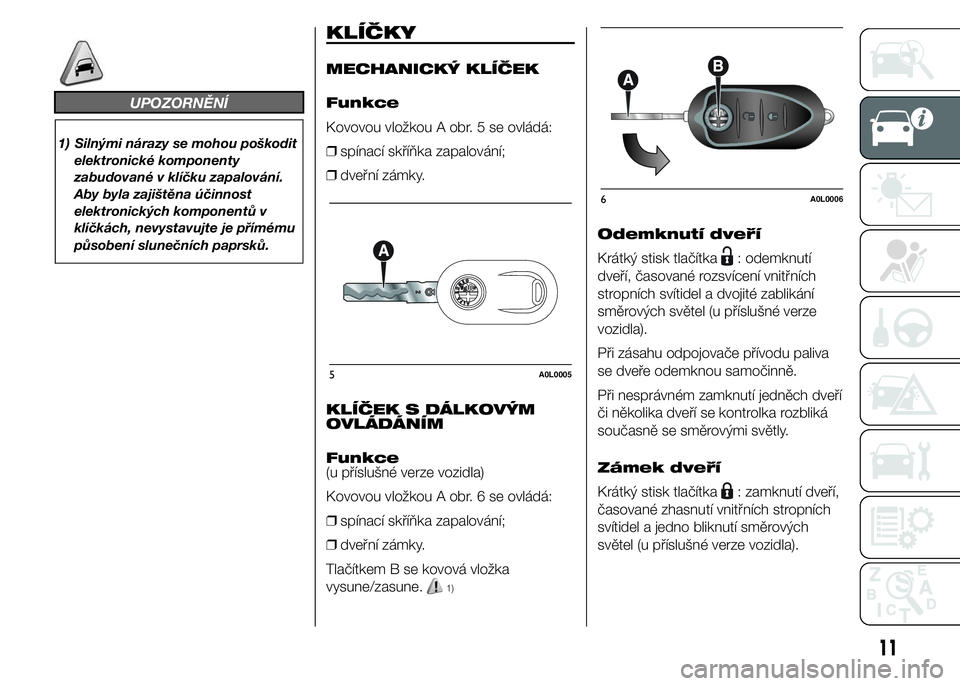

KLÍČKY
MECHANICKÝ KLÍČEK
Funkce
Kovovou vložkou A obr. 5 se ovládá:
❒spínací skříňka zapalování;
❒dveřní zámky.
KLÍČEK S DÁLKOVÝM
OVLÁDÁNÍM
Funkce
(u příslušné verze vozidla)
Kovovou vložkou A obr. 6 se ovládá:
❒spínací skříňka zapalování;
❒dveřní zámky.
Tlačítkem B se kovová vložka
vysune/zasune.
1)
Odemknutí dveří
Krátký stisk tlačítka
: odemknutí
dveří, časované rozsvícení vnitřních
stropních svítidel a dvojité zablikání
směrových světel (u příslušné verze
vozidla).
Při zásahu odpojovače přívodu paliva
se dveře odemknou samočinně.
Při nesprávném zamknutí jedněch dveří
či několika dveří se kontrolka rozbliká
současně se směrovými světly.
Zámek dveří
Krátký stisk tlačítka
: zamknutí dveří,
časované zhasnutí vnitřních stropních
svítidel a jedno bliknutí směrových
světel (u příslušné verze vozidla).
5A0L0005
6A0L0006
11
Page 16 of 199

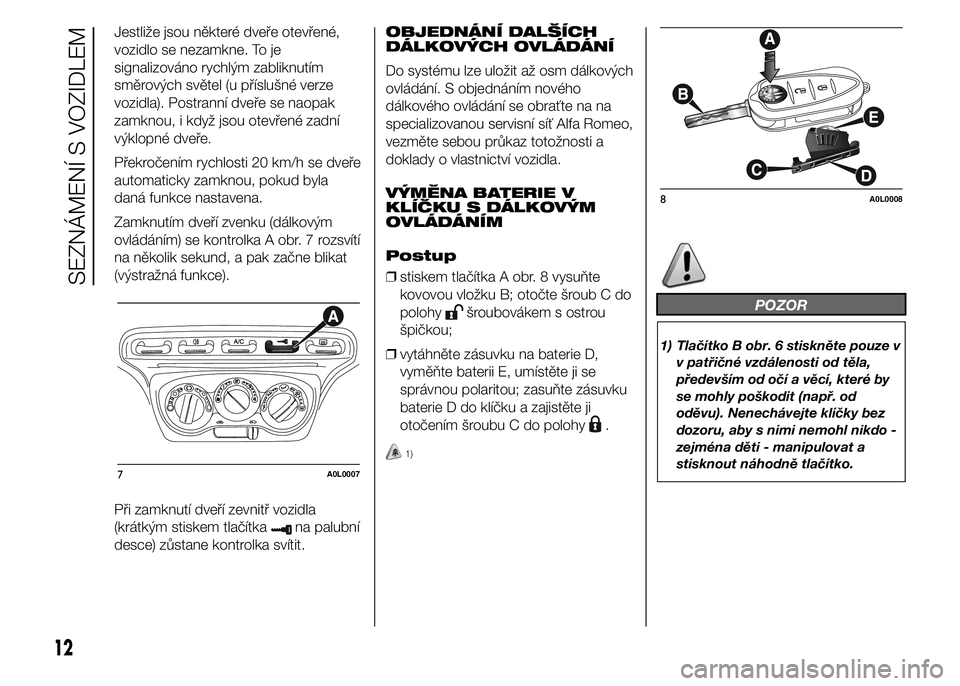

Jestliže jsou některé dveře otevřené,
vozidlo se nezamkne. To je
signalizováno rychlým zabliknutím
směrových světel (u příslušné verze
vozidla). Postranní dveře se naopak
zamknou, i když jsou otevřené zadní
výklopné dveře.
Překročením rychlosti 20 km/h se dveře
automaticky zamknou, pokud byla
daná funkce nastavena.
Zamknutím dveří zvenku (dálkovým
ovládáním) se kontrolka A obr. 7 rozsvítí
na několik sekund, a pak začne blikat
(výstražná funkce).
Při zamknutí dveří zevnitř vozidla
(krátkým stiskem tlačítka
na palubní
desce) zůstane kontrolka svítit.OBJEDNÁNÍ DALŠÍCH
DÁLKOVÝCH OVLÁDÁNÍ
Do systému lze uložit až osm dálkových
ovládání. S objednáním nového
dálkového ovládání se obraťte na na
specializovanou servisní síť Alfa Romeo,
vezměte sebou průkaz totožnosti a
doklady o vlastnictví vozidla.
VÝMĚNA BATERIE V
KLÍČKU S DÁLKOVÝM
OVLÁDÁNÍM
Postup
❒stiskem tlačítka A obr. 8 vysuňte
kovovou vložku B; otočte šroub C do
polohy
šroubovákem s ostrou
špičkou;
❒vytáhněte zásuvku na baterie D,
vyměňte baterii E, umístěte ji se
správnou polaritou; zasuňte zásuvku
baterie D do klíčku a zajistěte ji
otočením šroubu C do polohy
.
1)
POZOR
1) Tlačítko B obr. 6 stiskněte pouze v
v patřičné vzdálenosti od těla,
především od očí a věcí, které by
se mohly poškodit (např. od
oděvu). Nenechávejte klíčky bez
dozoru, aby s nimi nemohl nikdo -
zejména děti - manipulovat a
stisknout náhodně tlačítko.
7A0L0007
8A0L0008
12
SEZNÁMENÍ S VOZIDLEM
Page 17 of 199

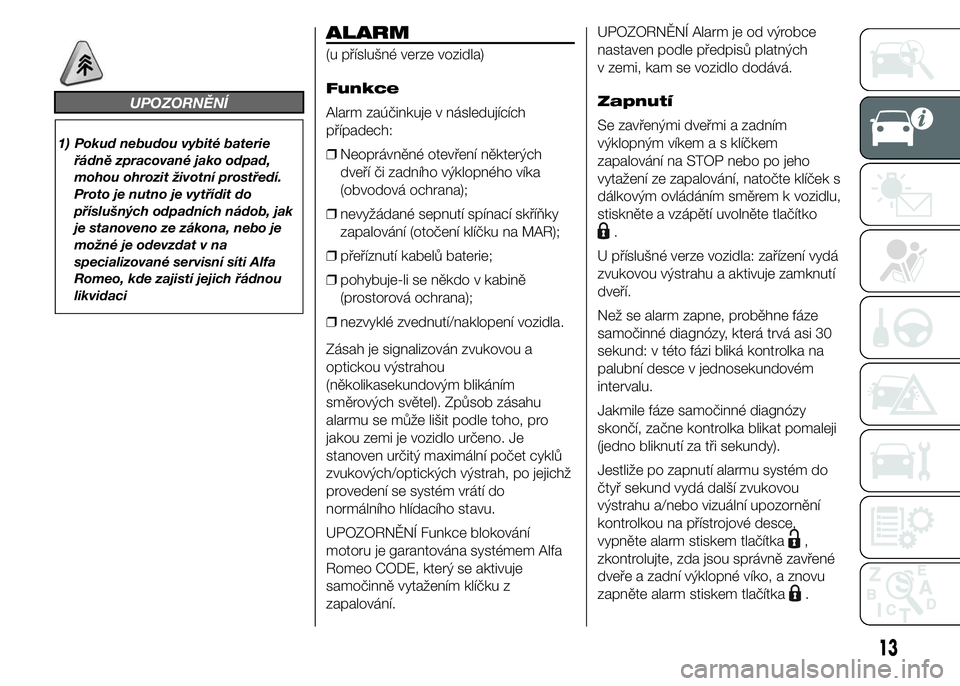

UPOZORNĚNÍ
1) Pokud nebudou vybité baterie
řádně zpracované jako odpad,
mohou ohrozit životní prostředí.
Proto je nutno je vytřídit do
příslušných odpadních nádob, jak
je stanoveno ze zákona, nebo je
možné je odevzdat v na
specializované servisní síti Alfa
Romeo, kde zajistí jejich řádnou
likvidaci
ALARM
(u příslušné verze vozidla)
Funkce
Alarm zaúčinkuje v následujících
případech:
❒Neoprávněné otevření některých
dveří či zadního výklopného víka
(obvodová ochrana);
❒nevyžádané sepnutí spínací skříňky
zapalování (otočení klíčku na MAR);
❒přeříznutí kabelů baterie;
❒pohybuje-li se někdo v kabině
(prostorová ochrana);
❒nezvyklé zvednutí/naklopení vozidla.
Zásah je signalizován zvukovou a
optickou výstrahou
(několikasekundovým blikáním
směrových světel). Způsob zásahu
alarmu se může lišit podle toho, pro
jakou zemi je vozidlo určeno. Je
stanoven určitý maximální počet cyklů
zvukových/optických výstrah, po jejichž
provedení se systém vrátí do
normálního hlídacího stavu.
UPOZORNĚNÍ Funkce blokování
motoru je garantována systémem Alfa
Romeo CODE, který se aktivuje
samočinně vytažením klíčku z
zapalování.UPOZORNĚNÍ Alarm je od výrobce
nastaven podle předpisů platných
v zemi, kam se vozidlo dodává.
Zapnutí
Se zavřenými dveřmi a zadním
výklopným víkem a s klíčkem
zapalování na STOP nebo po jeho
vytažení ze zapalování, natočte klíček s
dálkovým ovládáním směrem k vozidlu,
stiskněte a vzápětí uvolněte tlačítko
.
U příslušné verze vozidla: zařízení vydá
zvukovou výstrahu a aktivuje zamknutí
dveří.
Než se alarm zapne, proběhne fáze
samočinné diagnózy, která trvá asi 30
sekund: v této fázi bliká kontrolka na
palubní desce v jednosekundovém
intervalu.
Jakmile fáze samočinné diagnózy
skončí, začne kontrolka blikat pomaleji
(jedno bliknutí za tři sekundy).
Jestliže po zapnutí alarmu systém do
čtyř sekund vydá další zvukovou
výstrahu a/nebo vizuální upozornění
kontrolkou na přístrojové desce,
vypněte alarm stiskem tlačítka
,
zkontrolujte, zda jsou správně zavřené
dveře a zadní výklopné víko, a znovu
zapněte alarm stiskem tlačítka
.
13
Page 18 of 199

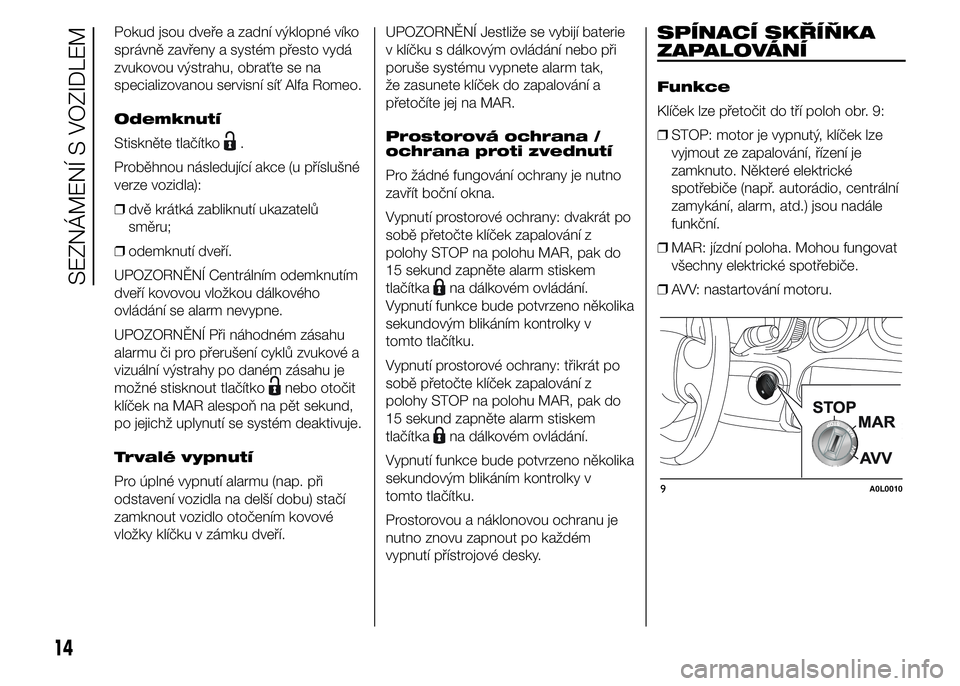

Pokud jsou dveře a zadní výklopné víko
správně zavřeny a systém přesto vydá
zvukovou výstrahu, obraťte se na
specializovanou servisní síť Alfa Romeo.
Odemknutí
Stiskněte tlačítko
.
Proběhnou následující akce (u příslušné
verze vozidla):
❒dvě krátká zabliknutí ukazatelů
směru;
❒odemknutí dveří.
UPOZORNĚNÍ Centrálním odemknutím
dveří kovovou vložkou dálkového
ovládání se alarm nevypne.
UPOZORNĚNÍ Při náhodném zásahu
alarmu či pro přerušení cyklů zvukové a
vizuální výstrahy po daném zásahu je
možné stisknout tlačítko
nebo otočit
klíček na MAR alespoň na pět sekund,
po jejichž uplynutí se systém deaktivuje.
Trvalé vypnutí
Pro úplné vypnutí alarmu (nap. při
odstavení vozidla na delší dobu) stačí
zamknout vozidlo otočením kovové
vložky klíčku v zámku dveří.UPOZORNĚNÍ Jestliže se vybijí baterie
v klíčku s dálkovým ovládání nebo při
poruše systému vypnete alarm tak,
že zasunete klíček do zapalování a
přetočíte jej na MAR.
Prostorová ochrana /
ochrana proti zvednutí
Pro žádné fungování ochrany je nutno
zavřít boční okna.
Vypnutí prostorové ochrany: dvakrát po
sobě přetočte klíček zapalování z
polohy STOP na polohu MAR, pak do
15 sekund zapněte alarm stiskem
tlačítka
na dálkovém ovládání.
Vypnutí funkce bude potvrzeno několika
sekundovým blikáním kontrolky v
tomto tlačítku.
Vypnutí prostorové ochrany: třikrát po
sobě přetočte klíček zapalování z
polohy STOP na polohu MAR, pak do
15 sekund zapněte alarm stiskem
tlačítka
na dálkovém ovládání.
Vypnutí funkce bude potvrzeno několika
sekundovým blikáním kontrolky v
tomto tlačítku.
Prostorovou a náklonovou ochranu je
nutno znovu zapnout po každém
vypnutí přístrojové desky.
SPÍNACÍ SKŘÍŇKA
ZAPALOVÁNÍ
Funkce
Klíček lze přetočit do tří poloh obr. 9:
❒STOP: motor je vypnutý, klíček lze
vyjmout ze zapalování, řízení je
zamknuto. Některé elektrické
spotřebiče (např. autorádio, centrální
zamykání, alarm, atd.) jsou nadále
funkční.
❒MAR: jízdní poloha. Mohou fungovat
všechny elektrické spotřebiče.
❒AVV: nastartování motoru.
9A0L0010
14
SEZNÁMENÍ S VOZIDLEM
Page 19 of 199

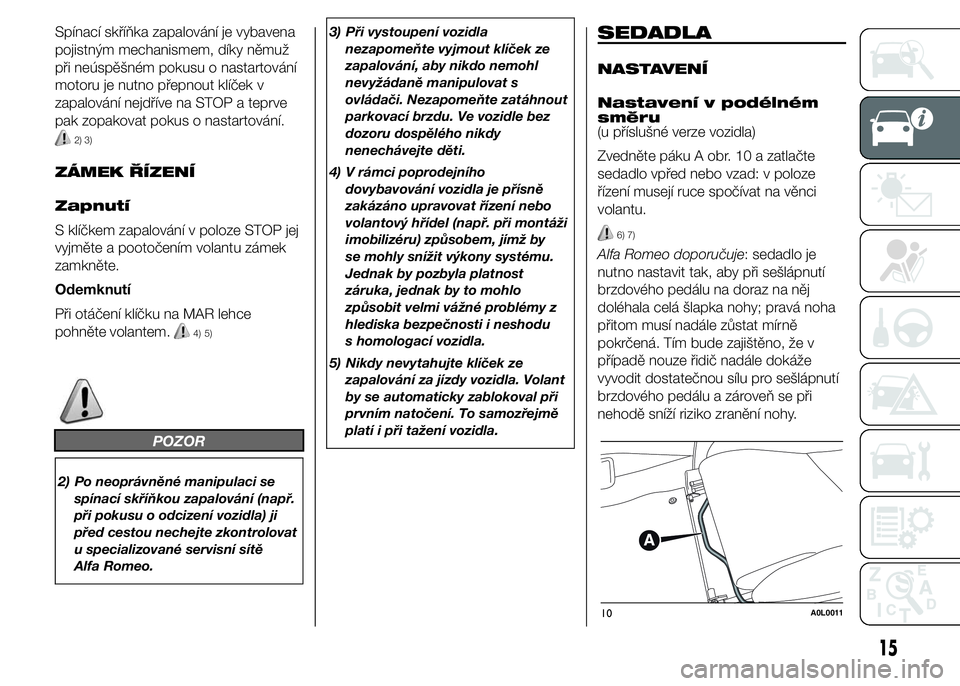

Spínací skříňka zapalování je vybavena
pojistným mechanismem, díky němuž
při neúspěšném pokusu o nastartování
motoru je nutno přepnout klíček v
zapalování nejdříve na STOP a teprve
pak zopakovat pokus o nastartování.
2) 3)
ZÁMEK ŘÍZENÍ
Zapnutí
S klíčkem zapalování v poloze STOP jej
vyjměte a pootočením volantu zámek
zamkněte.
Odemknutí
Při otáčení klíčku na MAR lehce
pohněte volantem.
4) 5)
POZOR
2) Po neoprávněné manipulaci se
spínací skříňkou zapalování (např.
při pokusu o odcizení vozidla) ji
před cestou nechejte zkontrolovat
u specializované servisní sítě
Alfa Romeo.3) Při vystoupení vozidla
nezapomeňte vyjmout klíček ze
zapalování, aby nikdo nemohl
nevyžádaně manipulovat s
ovládači. Nezapomeňte zatáhnout
parkovací brzdu. Ve vozidle bez
dozoru dospělého nikdy
nenechávejte děti.
4) V rámci poprodejního
dovybavování vozidla je přísně
zakázáno upravovat řízení nebo
volantový hřídel (např. při montáži
imobilizéru) způsobem, jímž by
se mohly snížit výkony systému.
Jednak by pozbyla platnost
záruka, jednak by to mohlo
způsobit velmi vážné problémy z
hlediska bezpečnosti i neshodu
s homologací vozidla.
5) Nikdy nevytahujte klíček ze
zapalování za jízdy vozidla. Volant
by se automaticky zablokoval při
prvním natočení. To samozřejmě
platí i při tažení vozidla.
SEDADLA
NASTAVENÍ
Nastavení v podélném
směru
(u příslušné verze vozidla)
Zvedněte páku A obr. 10 a zatlačte
sedadlo vpřed nebo vzad: v poloze
řízení musejí ruce spočívat na věnci
volantu.
6) 7)
Alfa Romeo doporučuje: sedadlo je
nutno nastavit tak, aby při sešlápnutí
brzdového pedálu na doraz na něj
doléhala celá šlapka nohy; pravá noha
přitom musí nadále zůstat mírně
pokrčená. Tím bude zajištěno, že v
případě nouze řidič nadále dokáže
vyvodit dostatečnou sílu pro sešlápnutí
brzdového pedálu a zároveň se při
nehodě sníží riziko zranění nohy.
10A0L0011
15
Page 20 of 199

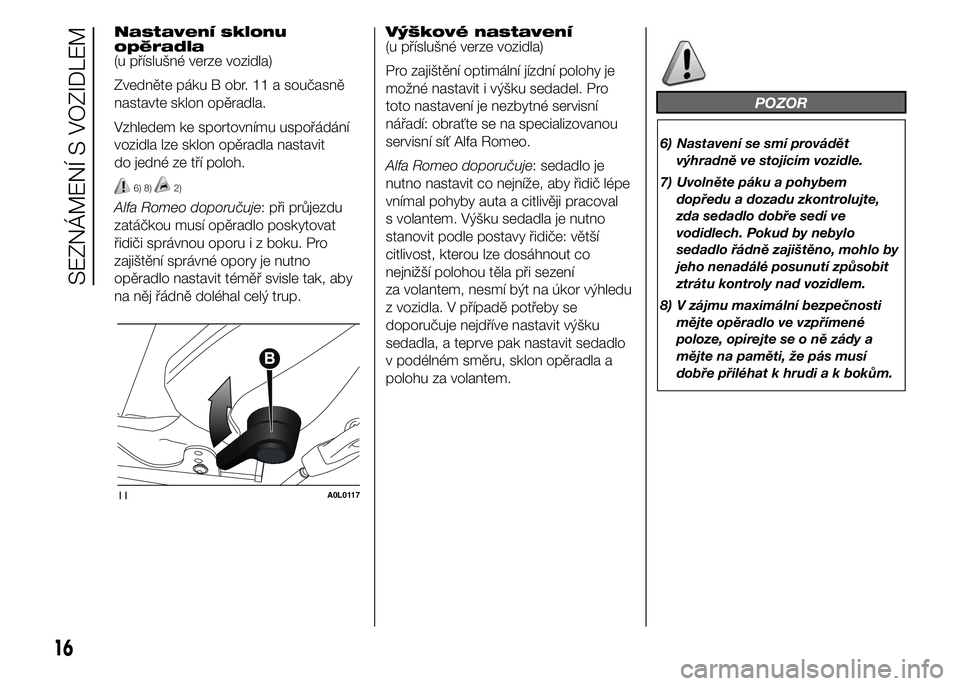

Nastavení sklonu
opěradla
(u příslušné verze vozidla)
Zvedněte páku B obr. 11 a současně
nastavte sklon opěradla.
Vzhledem ke sportovnímu uspořádání
vozidla lze sklon opěradla nastavit
do jedné ze tří poloh.
6) 8)2)
Alfa Romeo doporučuje: při průjezdu
zatáčkou musí opěradlo poskytovat
řidiči správnou oporu i z boku. Pro
zajištění správné opory je nutno
opěradlo nastavit téměř svisle tak, aby
na něj řádně doléhal celý trup.Výškové nastavení
(u příslušné verze vozidla)
Pro zajištění optimální jízdní polohy je
možné nastavit i výšku sedadel. Pro
toto nastavení je nezbytné servisní
nářadí: obraťte se na specializovanou
servisní síť Alfa Romeo.
Alfa Romeo doporučuje: sedadlo je
nutno nastavit co nejníže, aby řidič lépe
vnímal pohyby auta a citlivěji pracoval
s volantem. Výšku sedadla je nutno
stanovit podle postavy řidiče: větší
citlivost, kterou lze dosáhnout co
nejnižší polohou těla při sezení
za volantem, nesmí být na úkor výhledu
z vozidla. V případě potřeby se
doporučuje nejdříve nastavit výšku
sedadla, a teprve pak nastavit sedadlo
v podélném směru, sklon opěradla a
polohu za volantem.
POZOR
6) Nastavení se smí provádět
výhradně ve stojícím vozidle.
7) Uvolněte páku a pohybem
dopředu a dozadu zkontrolujte,
zda sedadlo dobře sedí ve
vodidlech. Pokud by nebylo
sedadlo řádně zajištěno, mohlo by
jeho nenadálé posunutí způsobit
ztrátu kontroly nad vozidlem.
8) V zájmu maximální bezpečnosti
mějte opěradlo ve vzpřímené
poloze, opírejte se o ně zády a
mějte na paměti, že pás musí
dobře přiléhat k hrudi a k bokům.
11A0L0117
16
SEZNÁMENÍ S VOZIDLEM
