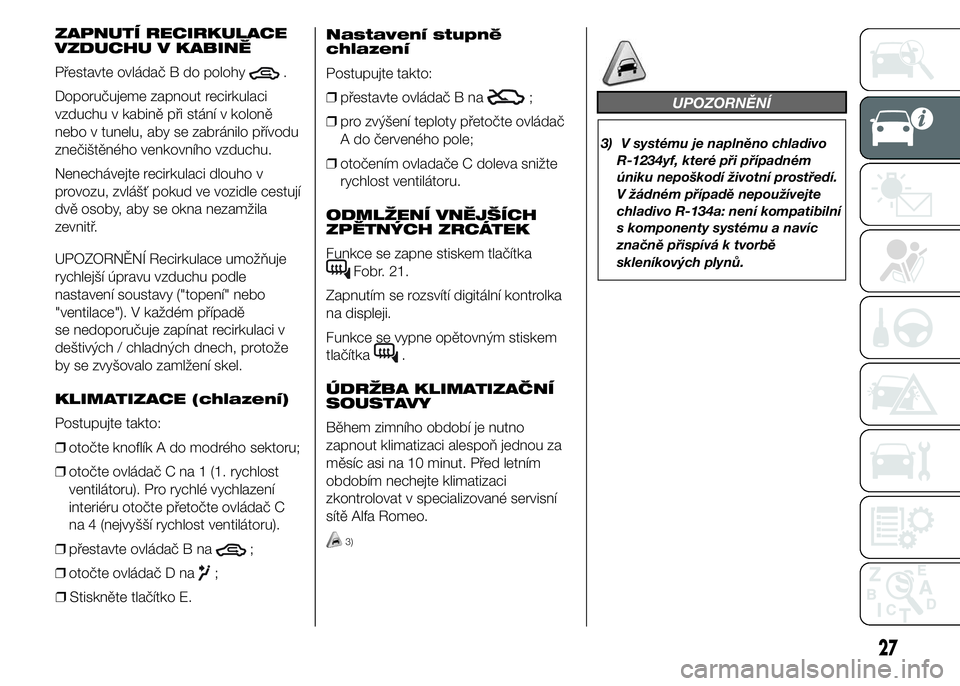

ZAPNUTÍ RECIRKULACE
VZDUCHU V KABINĚ
Přestavte ovládač B do polohy
.
Doporučujeme zapnout recirkulaci
vzduchu v kabině při stání v koloně
nebo v tunelu, aby se zabránilo přívodu
znečištěného venkovního vzduchu.
Nenechávejte recirkulaci dlouho v
provozu, zvlášť pokud ve vozidle cestují
dvě osoby, aby se okna nezamžila
zevnitř.
UPOZORNĚNÍ Recirkulace umožňuje
rychlejší úpravu vzduchu podle
nastavení soustavy ("topení" nebo
"ventilace"). V každém případě
se nedoporučuje zapínat recirkulaci v
deštivých / chladných dnech, protože
by se zvyšovalo zamlžení skel.
KLIMATIZACE (chlazení)
Postupujte takto:
❒otočte knoflík A do modrého sektoru;
❒otočte ovládač C na 1 (1. rychlost
ventilátoru). Pro rychlé vychlazení
interiéru otočte přetočte ovládač C
na 4 (nejvyšší rychlost ventilátoru).
❒přestavte ovládač B na
;
❒otočte ovládač D na
;
❒Stiskněte tlačítko E.Nastavení stupně
chlazení
Postupujte takto:
❒přestavte ovládač B na
;
❒pro zvýšení teploty přetočte ovládač
A do červeného pole;
❒otočením ovladače C doleva snižte
rychlost ventilátoru.
ODMLŽENÍ VNĚJŠÍCH
ZPĚTNÝCH ZRCÁTEK
Funkce se zapne stiskem tlačítka
Fobr. 21.
Zapnutím se rozsvítí digitální kontrolka
na displeji.
Funkce se vypne opětovným stiskem
tlačítka
.
ÚDRŽBA KLIMATIZAČNÍ
SOUSTAVY
Během zimního období je nutno
zapnout klimatizaci alespoň jednou za
měsíc asi na 10 minut. Před letním
obdobím nechejte klimatizaci
zkontrolovat v specializované servisní
sítě Alfa Romeo.
3)
UPOZORNĚNÍ
3) V systému je naplněno chladivo
R-1234yf, které při případném
úniku nepoškodí životní prostředí.
V žádném případě nepoužívejte
chladivo R-134a: není kompatibilní
s komponenty systému a navíc
značně přispívá k tvorbě
skleníkových plynů.
27

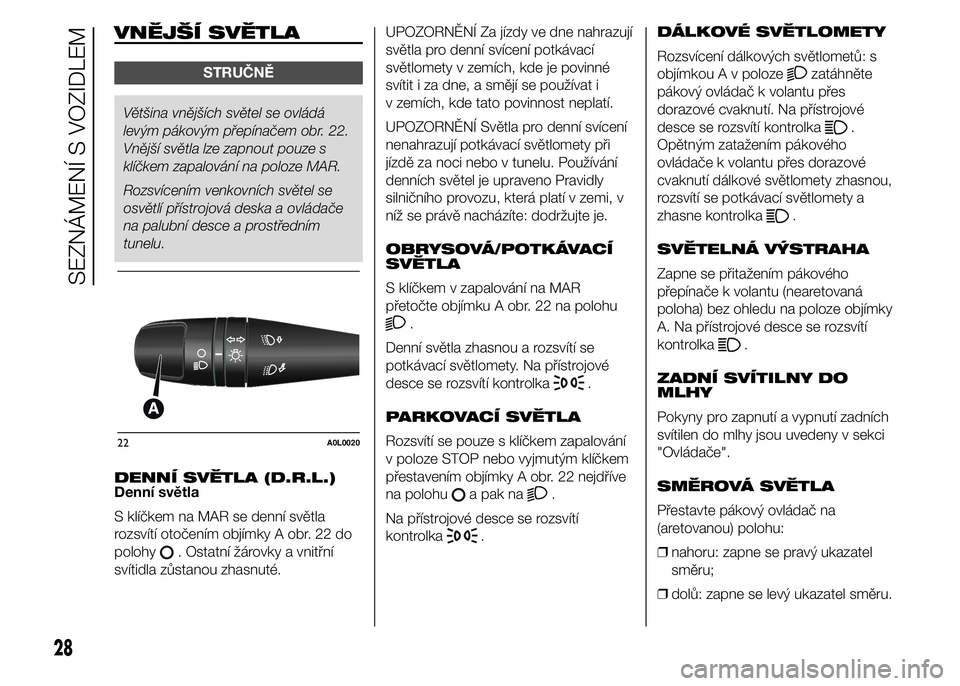

VNĚJŠÍ SVĚTLA
STRUČNĚ
Většina vnějších světel se ovládá
levým pákovým přepínačem obr. 22.
Vnější světla lze zapnout pouze s
klíčkem zapalování na poloze MAR.
Rozsvícením venkovních světel se
osvětlí přístrojová deska a ovládače
na palubní desce a prostředním
tunelu.
DENNÍ SVĚTLA (D.R.L.)
Denní světla
S klíčkem na MAR se denní světla
rozsvítí otočením objímky A obr. 22 do
polohy
. Ostatní žárovky a vnitřní
svítidla zůstanou zhasnuté.UPOZORNĚNÍ Za jízdy ve dne nahrazují
světla pro denní svícení potkávací
světlomety v zemích, kde je povinné
svítit i za dne, a smějí se používat i
v zemích, kde tato povinnost neplatí.
UPOZORNĚNÍ Světla pro denní svícení
nenahrazují potkávací světlomety při
jízdě za noci nebo v tunelu. Používání
denních světel je upraveno Pravidly
silničního provozu, která platí v zemi, v
níž se právě nacházíte: dodržujte je.
OBRYSOVÁ/POTKÁVACÍ
SVĚTLA
S klíčkem v zapalování na MAR
přetočte objímku A obr. 22 na polohu
.
Denní světla zhasnou a rozsvítí se
potkávací světlomety. Na přístrojové
desce se rozsvítí kontrolka
.
PARKOVACÍ SVĚTLA
Rozsvítí se pouze s klíčkem zapalování
v poloze STOP nebo vyjmutým klíčkem
přestavením objímky A obr. 22 nejdříve
na polohu
a pak na.
Na přístrojové desce se rozsvítí
kontrolka
.DÁLKOVÉ SVĚTLOMETY
Rozsvícení dálkových světlometů: s
objímkou A v poloze
zatáhněte
pákový ovládač k volantu přes
dorazové cvaknutí. Na přístrojové
desce se rozsvítí kontrolka
.
Opětným zatažením pákového
ovládače k volantu přes dorazové
cvaknutí dálkové světlomety zhasnou,
rozsvítí se potkávací světlomety a
zhasne kontrolka
.
SVĚTELNÁ VÝSTRAHA
Zapne se přitažením pákového
přepínače k volantu (nearetovaná
poloha) bez ohledu na poloze objímky
A. Na přístrojové desce se rozsvítí
kontrolka
.
ZADNÍ SVÍTILNY DO
MLHY
Pokyny pro zapnutí a vypnutí zadních
svítilen do mlhy jsou uvedeny v sekci
"Ovládače".
SMĚROVÁ SVĚTLA
Přestavte pákový ovládač na
(aretovanou) polohu:
❒nahoru: zapne se pravý ukazatel
směru;
❒dolů: zapne se levý ukazatel směru.
22A0L0020
28
SEZNÁMENÍ S VOZIDLEM

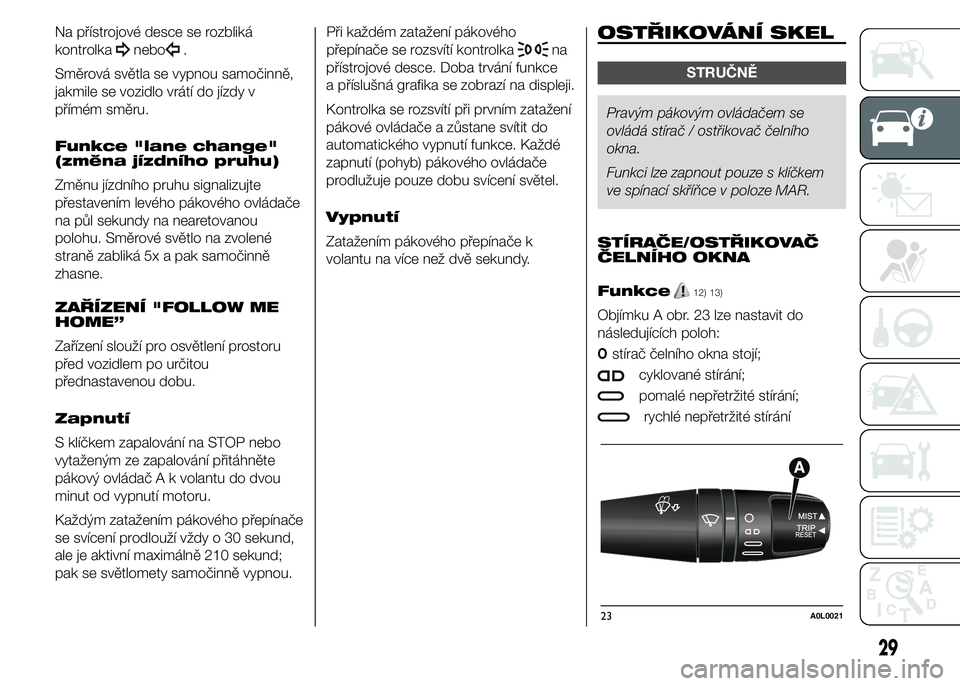

Na přístrojové desce se rozbliká
kontrolka
nebo.
Směrová světla se vypnou samočinně,
jakmile se vozidlo vrátí do jízdy v
přímém směru.
Funkce "lane change"
(změna jízdního pruhu)
Změnu jízdního pruhu signalizujte
přestavením levého pákového ovládače
na půl sekundy na nearetovanou
polohu. Směrové světlo na zvolené
straně zabliká 5x a pak samočinně
zhasne.
ZAŘÍZENÍ "FOLLOW ME
HOME”
Zařízení slouží pro osvětlení prostoru
před vozidlem po určitou
přednastavenou dobu.
Zapnutí
S klíčkem zapalování na STOP nebo
vytaženým ze zapalování přitáhněte
pákový ovládač A k volantu do dvou
minut od vypnutí motoru.
Každým zatažením pákového přepínače
se svícení prodlouží vždy o 30 sekund,
ale je aktivní maximálně 210 sekund;
pak se světlomety samočinně vypnou.Při každém zatažení pákového
přepínače se rozsvítí kontrolkana
přístrojové desce. Doba trvání funkce
a příslušná grafika se zobrazí na displeji.
Kontrolka se rozsvítí při prvním zatažení
pákové ovládače a zůstane svítit do
automatického vypnutí funkce. Každé
zapnutí (pohyb) pákového ovládače
prodlužuje pouze dobu svícení světel.
Vypnutí
Zatažením pákového přepínače k
volantu na více než dvě sekundy.OSTŘIKOVÁNÍ SKEL
STRUČNĚ
Pravým pákovým ovládačem se
ovládá stírač / ostřikovač čelního
okna.
Funkci lze zapnout pouze s klíčkem
ve spínací skříňce v poloze MAR.
STÍRAČE/OSTŘIKOVAČ
ČELNÍHO OKNA
Funkce
12) 13)
Objímku A obr. 23 lze nastavit do
následujících poloh:
Ostírač čelního okna stojí;
cyklované stírání;
pomalé nepřetržité stírání;
rychlé nepřetržité stírání
23A0L0021
29

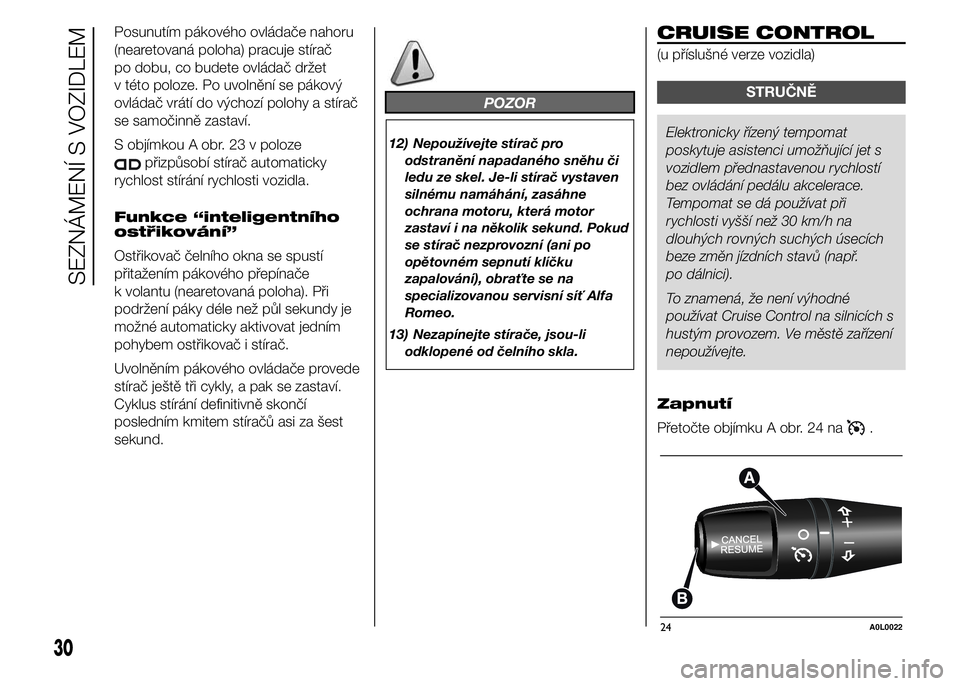

Posunutím pákového ovládače nahoru
(nearetovaná poloha) pracuje stírač
po dobu, co budete ovládač držet
v této poloze. Po uvolnění se pákový
ovládač vrátí do výchozí polohy a stírač
se samočinně zastaví.
S objímkou A obr. 23 v poloze
přizpůsobí stírač automaticky
rychlost stírání rychlosti vozidla.
Funkce “inteligentního
ostřikování”
Ostřikovač čelního okna se spustí
přitažením pákového přepínače
k volantu (nearetovaná poloha). Při
podržení páky déle než půl sekundy je
možné automaticky aktivovat jedním
pohybem ostřikovač i stírač.
Uvolněním pákového ovládače provede
stírač ještě tři cykly, a pak se zastaví.
Cyklus stírání definitivně skončí
posledním kmitem stíračů asi za šest
sekund.
POZOR
12) Nepoužívejte stírač pro
odstranění napadaného sněhu či
ledu ze skel. Je-li stírač vystaven
silnému namáhání, zasáhne
ochrana motoru, která motor
zastaví i na několik sekund. Pokud
se stírač nezprovozní (ani po
opětovném sepnutí klíčku
zapalování), obraťte se na
specializovanou servisní síť Alfa
Romeo.
13) Nezapínejte stírače, jsou-li
odklopené od čelního skla.
CRUISE CONTROL
(u příslušné verze vozidla)
STRUČNĚ
Elektronicky řízený tempomat
poskytuje asistenci umožňující jet s
vozidlem přednastavenou rychlostí
bez ovládání pedálu akcelerace.
Tempomat se dá používat při
rychlosti vyšší než 30 km/h na
dlouhých rovných suchých úsecích
beze změn jízdních stavů (např.
po dálnici).
To znamená, že není výhodné
používat Cruise Control na silnicích s
hustým provozem. Ve městě zařízení
nepoužívejte.
Zapnutí
Přetočte objímku A obr. 24 na
.
24A0L0022
30
SEZNÁMENÍ S VOZIDLEM

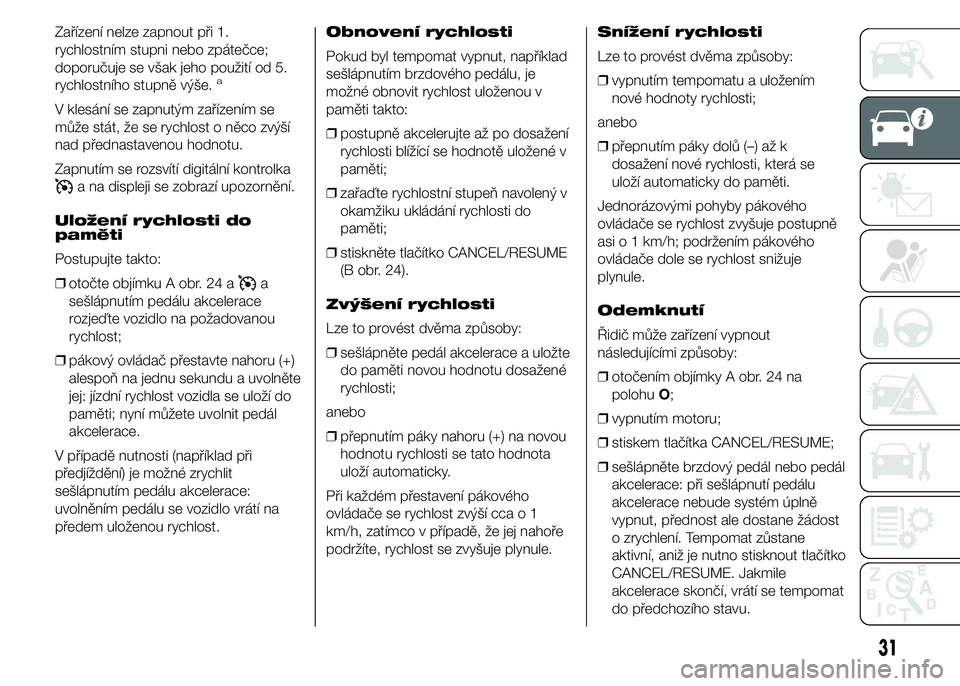

Zařízení nelze zapnout při 1.
rychlostním stupni nebo zpátečce;
doporučuje se však jeho použití od 5.
rychlostního stupně výše.
a
V klesání se zapnutým zařízením se
může stát, že se rychlost o něco zvýší
nad přednastavenou hodnotu.
Zapnutím se rozsvítí digitální kontrolka
a na displeji se zobrazí upozornění.
Uložení rychlosti do
paměti
Postupujte takto:
❒otočte objímku A obr. 24 a
a
sešlápnutím pedálu akcelerace
rozjeďte vozidlo na požadovanou
rychlost;
❒pákový ovládač přestavte nahoru (+)
alespoň na jednu sekundu a uvolněte
jej: jízdní rychlost vozidla se uloží do
paměti; nyní můžete uvolnit pedál
akcelerace.
V případě nutnosti (například při
předjíždění) je možné zrychlit
sešlápnutím pedálu akcelerace:
uvolněním pedálu se vozidlo vrátí na
předem uloženou rychlost.Obnovení rychlosti
Pokud byl tempomat vypnut, například
sešlápnutím brzdového pedálu, je
možné obnovit rychlost uloženou v
paměti takto:
❒postupně akcelerujte až po dosažení
rychlosti blížící se hodnotě uložené v
paměti;
❒zařaďte rychlostní stupeň navolený v
okamžiku ukládání rychlosti do
paměti;
❒stiskněte tlačítko CANCEL/RESUME
(B obr. 24).
Zvýšení rychlosti
Lze to provést dvěma způsoby:
❒sešlápněte pedál akcelerace a uložte
do paměti novou hodnotu dosažené
rychlosti;
anebo
❒přepnutím páky nahoru (+) na novou
hodnotu rychlosti se tato hodnota
uloží automaticky.
Při každém přestavení pákového
ovládače se rychlost zvýší cca o 1
km/h, zatímco v případě, že jej nahoře
podržíte, rychlost se zvyšuje plynule.Snížení rychlosti
Lze to provést dvěma způsoby:
❒vypnutím tempomatu a uložením
nové hodnoty rychlosti;
anebo
❒přepnutím páky dolů (–) až k
dosažení nové rychlosti, která se
uloží automaticky do paměti.
Jednorázovými pohyby pákového
ovládače se rychlost zvyšuje postupně
asi o 1 km/h; podržením pákového
ovládače dole se rychlost snižuje
plynule.
Odemknutí
Řidič může zařízení vypnout
následujícími způsoby:
❒otočením objímky A obr. 24 na
polohuO;
❒vypnutím motoru;
❒stiskem tlačítka CANCEL/RESUME;
❒sešlápněte brzdový pedál nebo pedál
akcelerace: při sešlápnutí pedálu
akcelerace nebude systém úplně
vypnut, přednost ale dostane žádost
o zrychlení. Tempomat zůstane
aktivní, aniž je nutno stisknout tlačítko
CANCEL/RESUME. Jakmile
akcelerace skončí, vrátí se tempomat
do předchozího stavu.
31

14) 15)

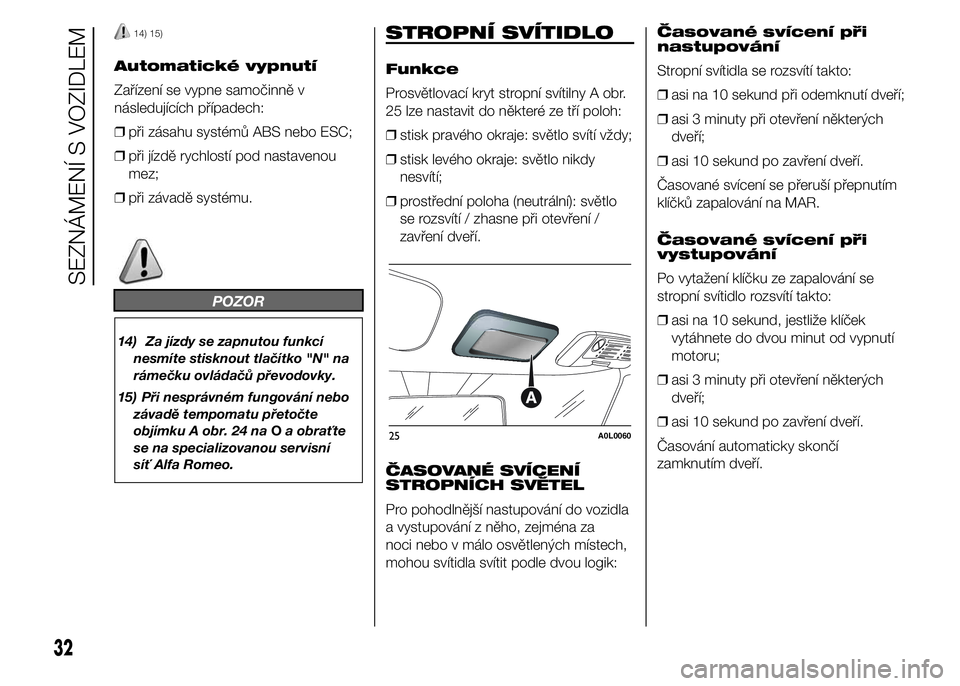

Automatické vypnutí
Zařízení se vypne samočinně v
následujících případech:
❒při zásahu systémů ABS nebo ESC;
❒při jízdě rychlostí pod nastavenou
mez;
❒při závadě systému.
POZOR
14) Za jízdy se zapnutou funkcí
nesmíte stisknout tlačítko "N" na
rámečku ovládačů převodovky.
15) Při nesprávném fungování nebo
závadě tempomatu přetočte
objímku A obr. 24 naOa obraťte
se na specializovanou servisní
síť Alfa Romeo.
STROPNÍ SVÍTIDLO
Funkce
Prosvětlovací kryt stropní svítilny A obr.
25 lze nastavit do některé ze tří poloh:
❒stisk pravého okraje: světlo svítí vždy;
❒stisk levého okraje: světlo nikdy
nesvítí;
❒prostřední poloha (neutrální): světlo
se rozsvítí / zhasne při otevření /
zavření dveří.
ČASOVANÉ SVÍCENÍ
STROPNÍCH SVĚTEL
Pro pohodlnější nastupování do vozidla
a vystupování z něho, zejména za
noci nebo v málo osvětlených místech,
mohou svítidla svítit podle dvou logik:Časované svícení při
nastupování
Stropní svítidla se rozsvítí takto:
❒asi na 10 sekund při odemknutí dveří;
❒asi 3 minuty při otevření některých
dveří;
❒asi 10 sekund po zavření dveří.
Časované svícení se přeruší přepnutím
klíčků zapalování na MAR.
Časované svícení při
vystupování
Po vytažení klíčku ze zapalování se
stropní svítidlo rozsvítí takto:
❒asi na 10 sekund, jestliže klíček
vytáhnete do dvou minut od vypnutí
motoru;
❒asi 3 minuty při otevření některých
dveří;
❒asi 10 sekund po zavření dveří.
Časování automaticky skončí
zamknutím dveří.
25A0L0060
32
SEZNÁMENÍ S VOZIDLEM

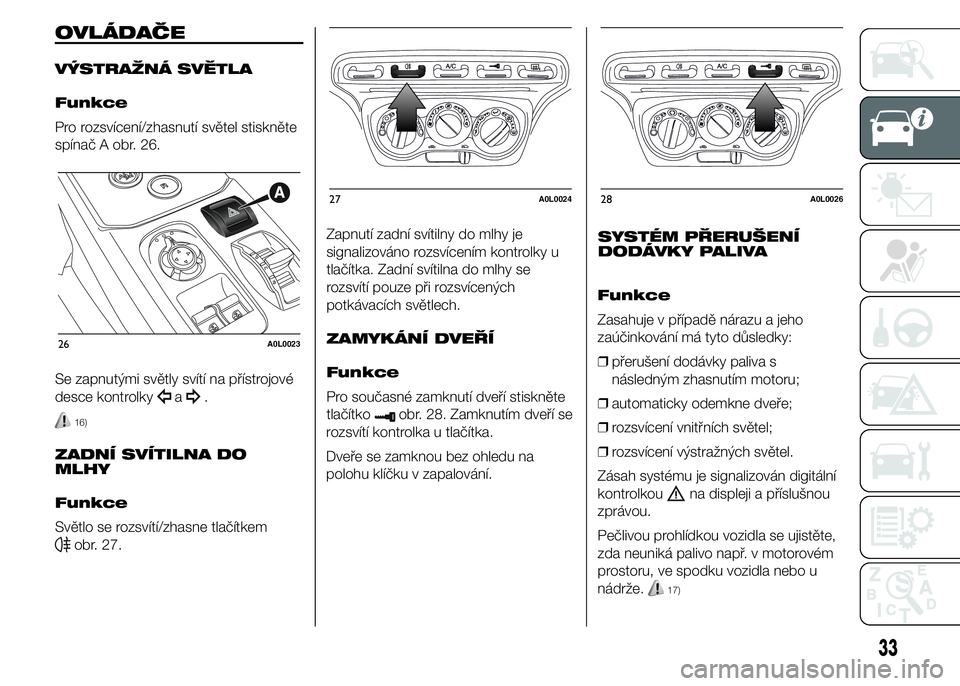

OVLÁDAČE
VÝSTRAŽNÁ SVĚTLA
Funkce
Pro rozsvícení/zhasnutí světel stiskněte
spínač A obr. 26.
Se zapnutými světly svítí na přístrojové
desce kontrolky
a.
16)
ZADNÍ SVÍTILNA DO
MLHY
Funkce
Světlo se rozsvítí/zhasne tlačítkem
obr. 27.Zapnutí zadní svítilny do mlhy je
signalizováno rozsvícením kontrolky u
tlačítka. Zadní svítilna do mlhy se
rozsvítí pouze při rozsvícených
potkávacích světlech.
ZAMYKÁNÍ DVEŘÍ
Funkce
Pro současné zamknutí dveří stiskněte
tlačítko
obr. 28. Zamknutím dveří se
rozsvítí kontrolka u tlačítka.
Dveře se zamknou bez ohledu na
polohu klíčku v zapalování.SYSTÉM PŘERUŠENÍ
DODÁVKY PALIVA
Funkce
Zasahuje v případě nárazu a jeho
zaúčinkování má tyto důsledky:
❒přerušení dodávky paliva s
následným zhasnutím motoru;
❒automaticky odemkne dveře;
❒rozsvícení vnitřních světel;
❒rozsvícení výstražných světel.
Zásah systému je signalizován digitální
kontrolkou
na displeji a příslušnou
zprávou.
Pečlivou prohlídkou vozidla se ujistěte,
zda neuniká palivo např. v motorovém
prostoru, ve spodku vozidla nebo u
nádrže.
17)
26A0L0023
27A0L002428A0L0026
33

❒přepněte levý pákový ovládač
vnějších světel do prostřední polohy
(neutrální);
❒otočte klíč ve spínací skříňce do
polohy MAR;
❒zapněte pravé směrové světlo;
❒vypněte pravé směrové světlo;
❒zapněte levé směrové světlo;
❒vypněte levé směrové světlo;
❒zapněte pravé směrové světlo;
❒vypněte pravé směrové světlo;
❒zapněte levé směrové světlo;
❒vypněte levé směrové světlo;
❒otočit klíček zapalování na STOP;
❒přetočte klíček zapalování do polohy
MAR.POZOR
16) Používání výstražných světel je
upraveno Pravidly silničního
provozu, které platí v zemi, v níž
se právě nacházíte.
17) Jestliže po nárazu ucítíte zápach
paliva nebo zjistíte únik paliva z
palivové soustavy, systém
nezapínejte: nebezpečí požáru.
VNITŘNÍ VÝBAVA
ODKLÁDACÍ PROSTORY
Přední
U příslušné verze vozidla je v palubní
desce odkládací prostor A obr. 29.
Zadní
Prostor se nachází uprostřed zadní
stěny, je snadno dostupný z obou
sedadel. Pro přístup do prostoru
stiskněte tlačítko A obr. 30 a vytáhněte
přezku B. V tlačítku A je zámek pro
zamknutí tohoto prostoru..
U některých verzí vozidla je namísto
prostoru úložná síť obr. 31.
29A0L0159
34
SEZNÁMENÍ S VOZIDLEM
Po nárazu otočte klíčkem v zapalování
na STOP, abyste zabránili vybití baterie.
Pro opětné zprovoznění vozidla je
nutné provést následující postup:

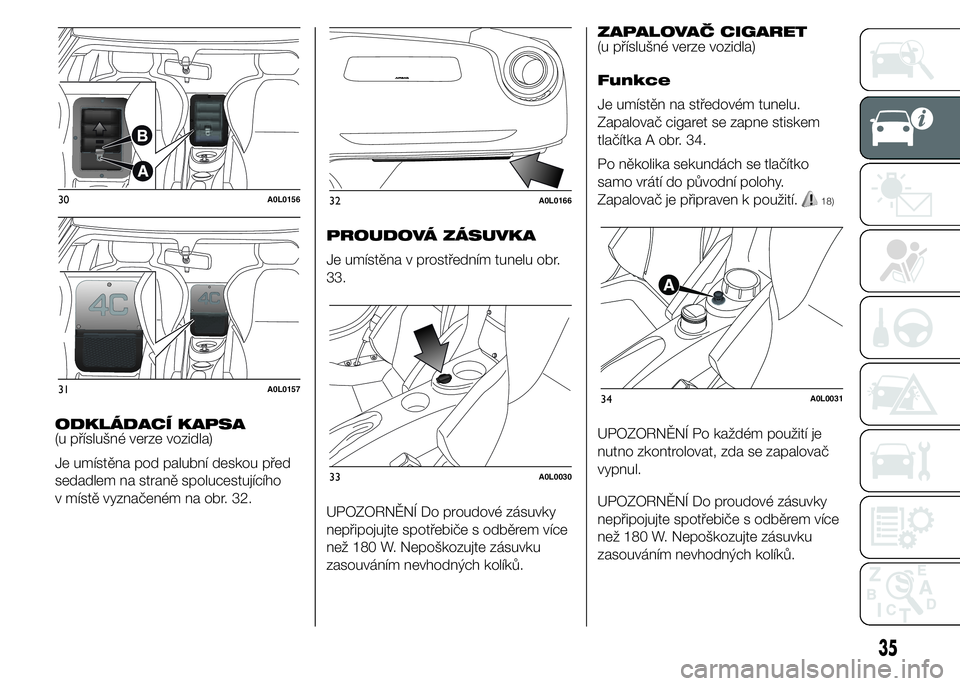

ODKLÁDACÍ KAPSA
(u příslušné verze vozidla)
Je umístěna pod palubní deskou před
sedadlem na straně spolucestujícího
v místě vyznačeném na obr. 32.PROUDOVÁ ZÁSUVKA
Je umístěna v prostředním tunelu obr.
33.
UPOZORNĚNÍ Do proudové zásuvky
nepřipojujte spotřebiče s odběrem více
než 180 W. Nepoškozujte zásuvku
zasouváním nevhodných kolíků.ZAPALOVAČ CIGARET
(u příslušné verze vozidla)
Funkce
Je umístěn na středovém tunelu.
Zapalovač cigaret se zapne stiskem
tlačítka A obr. 34.
Po několika sekundách se tlačítko
samo vrátí do původní polohy.
Zapalovač je připraven k použití.
18)
UPOZORNĚNÍ Po každém použití je
nutno zkontrolovat, zda se zapalovač
vypnul.
UPOZORNĚNÍ Do proudové zásuvky
nepřipojujte spotřebiče s odběrem více
než 180 W. Nepoškozujte zásuvku
zasouváním nevhodných kolíků.
30A0L0156
31A0L0157
32A0L0166
33A0L0030
34A0L0031
35

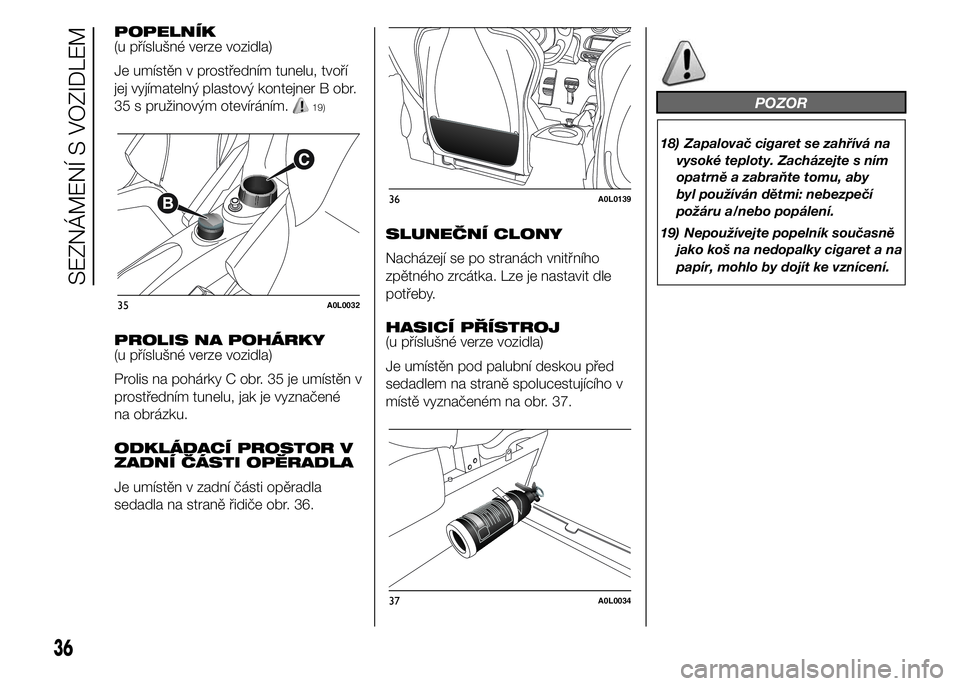

POPELNÍK
(u příslušné verze vozidla)
Je umístěn v prostředním tunelu, tvoří
jej vyjímatelný plastový kontejner B obr.
35 s pružinovým otevíráním.
19)
PROLIS NA POHÁRKY
(u příslušné verze vozidla)
Prolis na pohárky C obr. 35 je umístěn v
prostředním tunelu, jak je vyznačené
na obrázku.
ODKLÁDACÍ PROSTOR V
ZADNÍ ČÁSTI OPĚRADLA
Je umístěn v zadní části opěradla
sedadla na straně řidiče obr. 36.SLUNEČNÍ CLONY
Nacházejí se po stranách vnitřního
zpětného zrcátka. Lze je nastavit dle
potřeby.
HASICÍ PŘÍSTROJ
(u příslušné verze vozidla)
Je umístěn pod palubní deskou před
sedadlem na straně spolucestujícího v
místě vyznačeném na obr. 37.
POZOR
18) Zapalovač cigaret se zahřívá na
vysoké teploty. Zacházejte s ním
opatrně a zabraňte tomu, aby
byl používán dětmi: nebezpečí
požáru a/nebo popálení.
19) Nepoužívejte popelník současně
jako koš na nedopalky cigaret a na
papír, mohlo by dojít ke vznícení.
.35A0L0032
36A0L0139
37A0L0034
36
SEZNÁMENÍ S VOZIDLEM
