Alfa Romeo 4C 2015 Návod k použití a údržbě (in Czech)

UPOZORNĚNÍ
2) Textilní potahy sedadel jsou
dimenzovány tak, aby vydržely
dlouhodobé opotřebením
normálním používání vozidla.
Přesto je zcela nezbytné se
vyvarovat nadměrného a/nebo
dlouhodobého odírání doplňky
oděvů, jako jsou různé kovové
spony, suché zipy apod., protože
pokud by tyto doplňky působily
vždy na stejné místo tkaniny,
mohly by zpřetrhat vlákna a tím
potah poškodit.

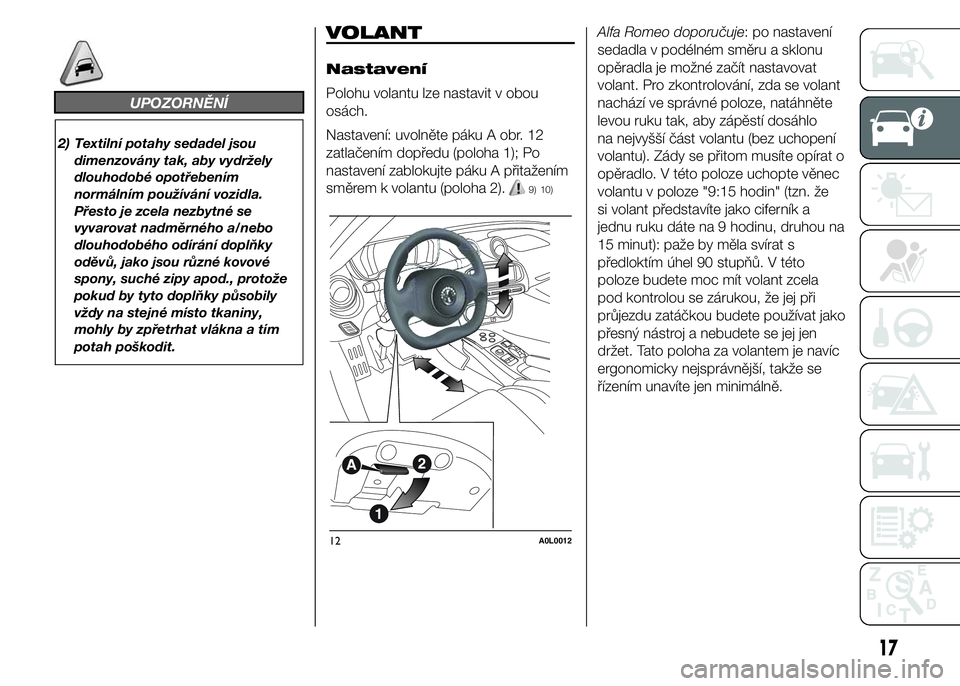

VOLANT
Nastavení
Polohu volantu lze nastavit v obou
osách.
Nastavení: uvolněte páku A obr. 12
zatlačením dopředu (poloha 1); Po
nastavení zablokujte páku A přitažením
směrem k volantu (poloha 2).
9) 10)
Alfa Romeo doporučuje: po nastavení
sedadla v podélném směru a sklonu
opěradla je možné začít nastavovat
volant. Pro zkontrolování, zda se volant
nachází ve správné poloze, natáhněte
levou ruku tak, aby zápěstí dosáhlo
na nejvyšší část volantu (bez uchopení
volantu). Zády se přitom musíte opírat o
opěradlo. V této poloze uchopte věnec
volantu v poloze "9:15 hodin" (tzn. že
si volant představíte jako ciferník a
jednu ruku dáte na 9 hodinu, druhou na
15 minut): paže by měla svírat s
předloktím úhel 90 stupňů. V této
poloze budete moc mít volant zcela
pod kontrolou se zárukou, že jej při
průjezdu zatáčkou budete používat jako
přesný nástroj a nebudete se jej jen
držet. Tato poloha za volantem je navíc
ergonomicky nejsprávnější, takže se
řízením unavíte jen minimálně.
12A0L0012
17

POZOR
9) Volant se smí nastavovat pouze se
stojícím vozidlem.
10) Je přísně zakázáno při
poprodejním dovybavování vozidla
(např. při montáži imobilizéru)
upravovat řízení nebo volantový
hřídel způsobem, jímž by se mohly
snížit výkony systému, čímž by
se zneplatnila záruka a mohly by
vzniknout vážné problémy z
hlediska bezpečnosti nebo
slučitelnosti s homologací vozidla.
ZPĚTNÁ ZRCÁTKA
VNITŘNÍ ZPĚTNÉ
ZRCÁTKO
Nastavení
Zrcátko lze pákou A obr. 13 nastavit do
normální polohy nebo do polohy proti
oslnění.
VNĚJŠÍ ZPĚTNÁ
ZRCÁTKA
Elektrické nastavení
Zrcátka lze nastavit pouze s klíčkem
zapalování na MAR.
Zvolte zrcátko ovládačem A obr. 14:
❒ovládač v poloze 1: volba levého
zrcátka;
❒ovládač v poloze 2: volba pravého
zrcátka.Nastavení polohy zrcátka: stiskem
tlačítka B v požadovaném směru
nastavení podle šipek na tlačítku.
11)
UPOZORNĚNÍ Po nastavení zrcátek
otočte ovládač A do polohy 0, aby se
předešlo nevyžádanému ovládání.
Alfa Romeo doporučuje: vnější zpětná
zrcátka nastavte tak, aby se
minimalizovaly "slepé úhly" ve výhledu.
13A0L0013
14A0L0014
18
SEZNÁMENÍ S VOZIDLEM

Odmlžení vnějších
zpětných zrcátek
(u příslušné verze vozidla)
Stiskem tlačítka
obr. 16 se funkce
zapne.
Zapnutím se rozsvítí digitální kontrolka
na displeji.
Funkce se vypne opětovným stiskem
tlačítka
.
POZOR
11) Vnější zpětné zrcátka jsou lehce
zakřivená, proto mírně mění
vnímání vzdálenosti.
15A0L0015
16A0L0025
19
Ruční sklopení zrcátka
V případě potřeby lze zrcátko sklopit
ručně z polohy 1 di polohy 2 obr. 15.
UPOZORNĚNÍ Během jízdy se zrcátka
musejí nacházet vždy v poloze 1.

18A0L0017
20
SEZNÁMENÍ S VOZIDLEM

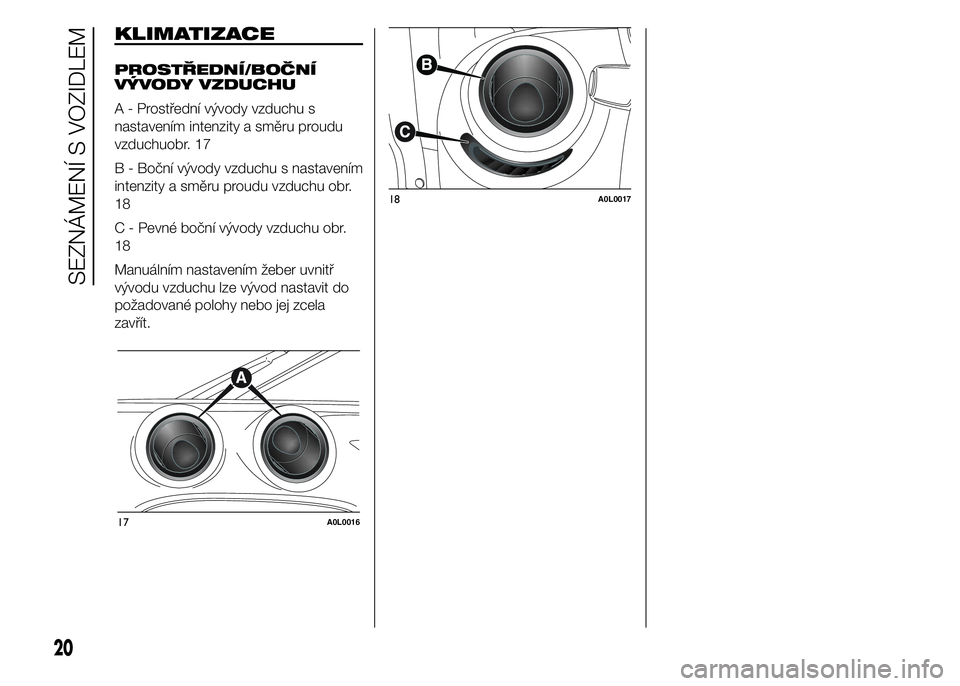

KLIMATIZACE
PROSTŘEDNÍ/BOČNÍ
VÝVODY VZDUCHU
A - Prostřední vývody vzduchu s
nastavením intenzity a směru proudu
vzduchuobr. 17
B - Boční vývody vzduchu s nastavením
intenzity a směru proudu vzduchu obr.
18
C - Pevné boční vývody vzduchu obr.
18
Manuálním nastavením žeber uvnitř
vývodu vzduchu lze vývod nastavit do
požadované polohy nebo jej zcela
zavřít.
17A0L0016

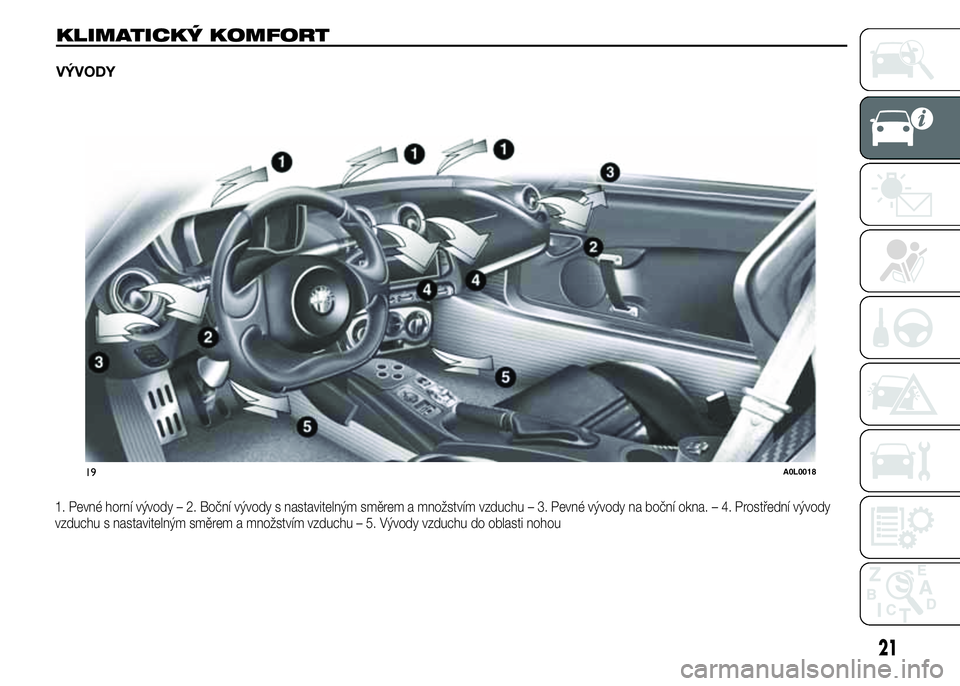

1. Pevné horní vývody – 2. Boční vývody s nastavitelným směrem a množstvím vzduchu – 3. Pevné vývody na boční okna. – 4. Prostřední vývody
vzduchu s nastavitelným směrem a množstvím vzduchu – 5. Vývody vzduchu do oblasti nohou
19A0L0018
21

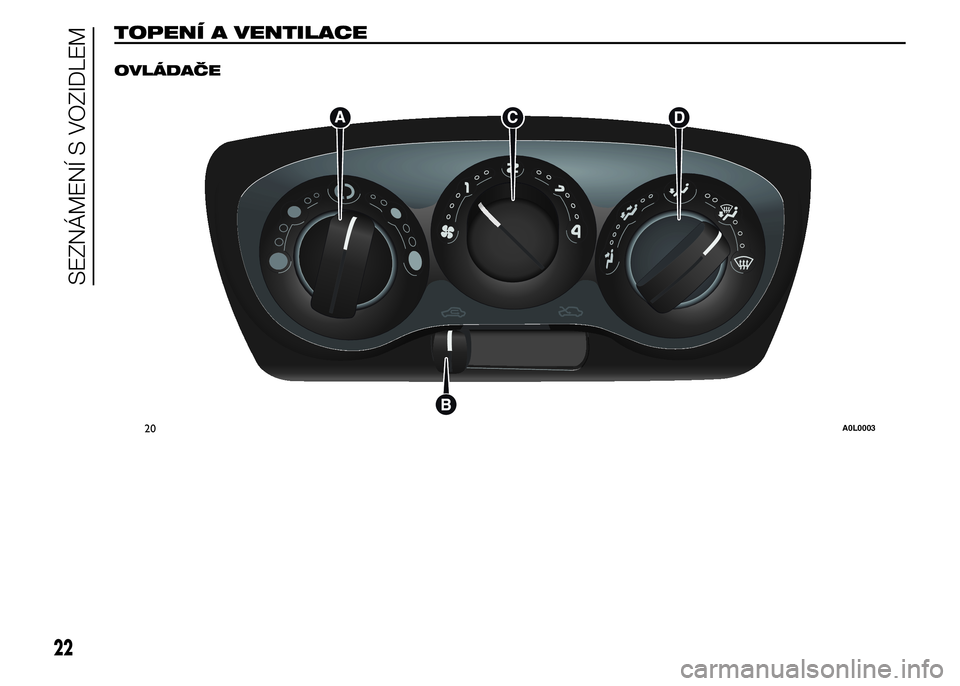

KLIMATICKÝ KOMFORT
VÝVODY

TOPENÍ A VENTILACE.
OVLÁDAČE
20A0L0003
22
SEZNÁMENÍ S VOZIDLEM

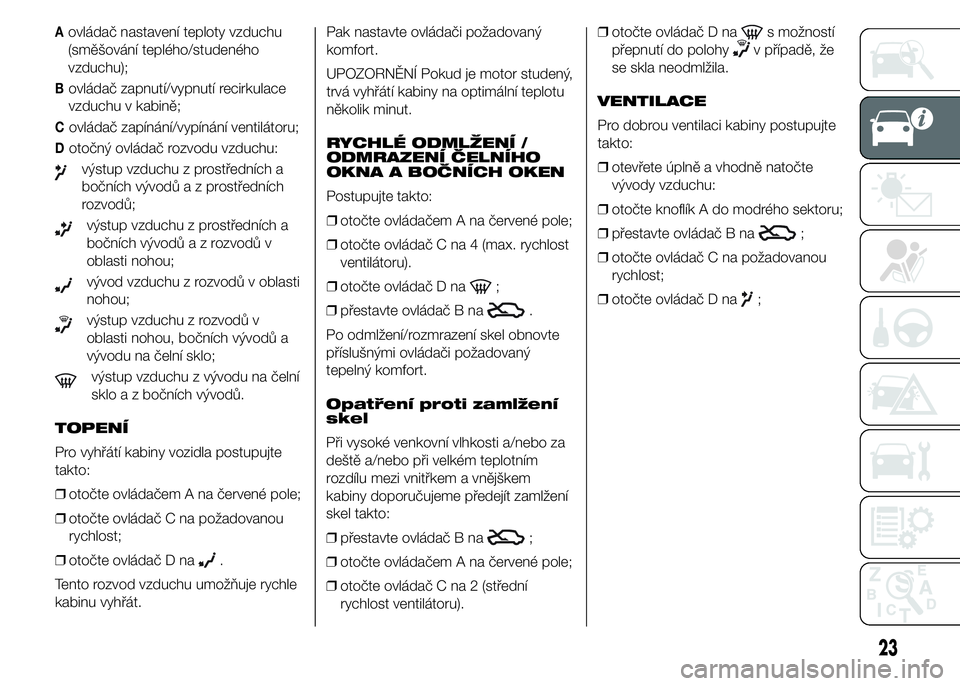

Aovládač nastavení teploty vzduchu
(směšování teplého/studeného
vzduchu);
Bovládač zapnutí/vypnutí recirkulace
vzduchu v kabině;
Covládač zapínání/vypínání ventilátoru;
Dotočný ovládač rozvodu vzduchu:
výstup vzduchu z prostředních a
bočních vývodůazprostředních
rozvodů;
výstup vzduchu z prostředních a
bočních vývodůazrozvodů v
oblasti nohou;
vývod vzduchu z rozvodů v oblasti
nohou;
výstup vzduchu z rozvodů v
oblasti nohou, bočních vývodů a
vývodu na čelní sklo;
výstup vzduchu z vývodu na čelní
sklo a z bočních vývodů.
TOPENÍ
Pro vyhřátí kabiny vozidla postupujte
takto:
❒otočte ovládačem A na červené pole;
❒otočte ovládač C na požadovanou
rychlost;
❒otočte ovládač D na
.
Tento rozvod vzduchu umožňuje rychle
kabinu vyhřát.Pak nastavte ovládači požadovaný
komfort.
UPOZORNĚNÍ Pokud je motor studený,
trvá vyhřátí kabiny na optimální teplotu
několik minut.
RYCHLÉ ODMLŽENÍ /
ODMRAZENÍ ČELNÍHO
OKNA A BOČNÍCH OKEN
Postupujte takto:
❒otočte ovládačem A na červené pole;
❒otočte ovládač C na 4 (max. rychlost
ventilátoru).
❒otočte ovládač D na
;
❒přestavte ovládač B na
.
Po odmlžení/rozmrazení skel obnovte
příslušnými ovládači požadovaný
tepelný komfort.
Opatření proti zamlžení
skel
Při vysoké venkovní vlhkosti a/nebo za
deště a/nebo při velkém teplotním
rozdílu mezi vnitřkem a vnějškem
kabiny doporučujeme předejít zamlžení
skel takto:
❒přestavte ovládač B na
;
❒otočte ovládačem A na červené pole;
❒otočte ovládač C na 2 (střední
rychlost ventilátoru).❒otočte ovládač D na
s možností
přepnutí do polohy
v případě, že
se skla neodmlžila.
VENTILACE
Pro dobrou ventilaci kabiny postupujte
takto:
❒otevřete úplně a vhodně natočte
vývody vzduchu:
❒otočte knoflík A do modrého sektoru;
❒přestavte ovládač B na
;
❒otočte ovládač C na požadovanou
rychlost;
❒otočte ovládač D na
;
23

UPOZORNĚNÍ Recirkulace umožňuje
rychlejší úpravu vzduchu podle
nastavení soustavy ("topení" nebo
"ventilace"). V každém případě
se nedoporučuje zapínat recirkulaci v
deštivých / chladných dnech, protože
by se zvyšovalo zamlžení skel.
24
SEZNÁMENÍ S VOZIDLEM

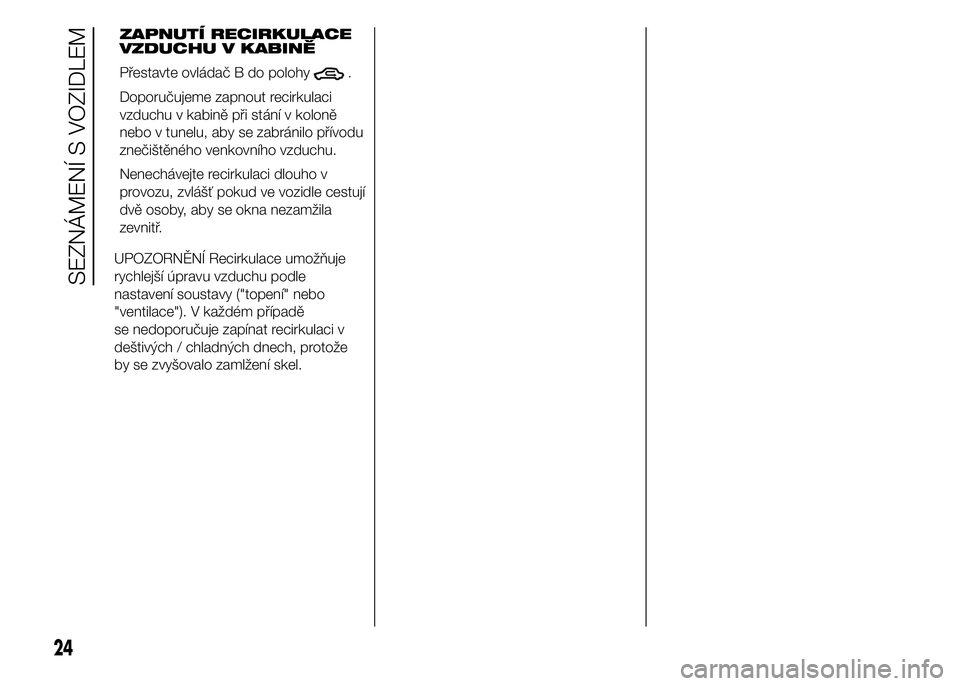

ZAPNUTÍ RECIRKULACE
VZDUCHU V KABINĚ
Přestavte ovládač B do polohy
.
Doporučujeme zapnout recirkulaci
vzduchu v kabině při stání v koloně
nebo v tunelu, aby se zabránilo přívodu
znečištěného venkovního vzduchu.
Nenechávejte recirkulaci dlouho v
provozu, zvlášť pokud ve vozidle cestují
dvě osoby, aby se okna nezamžila
zevnitř.

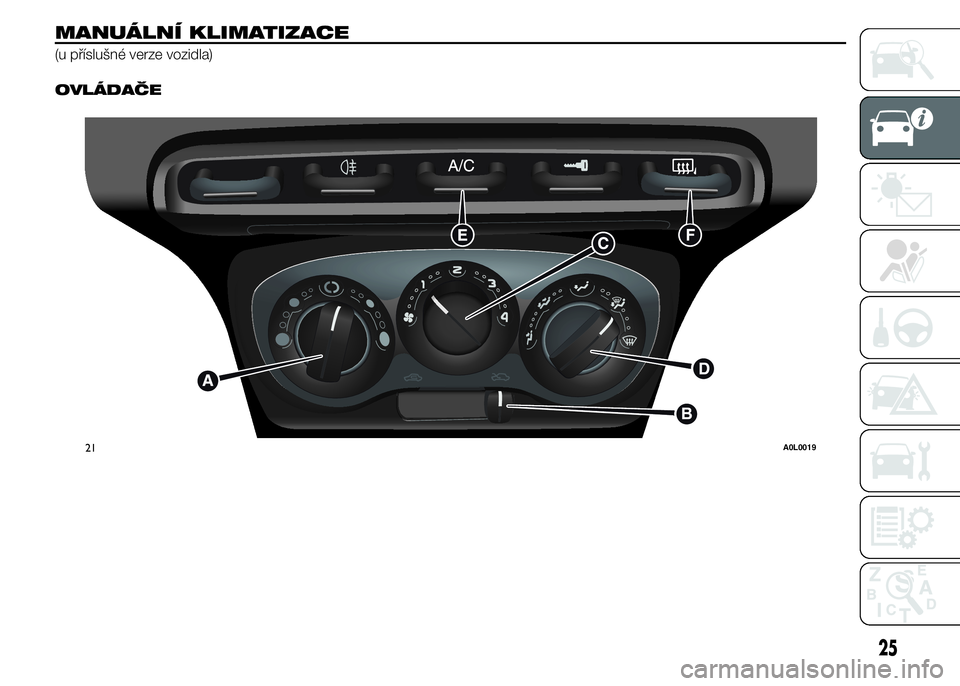

MANUÁLNÍ KLIMATIZACE
(u příslušné verze vozidla).
OVLÁDAČE
21A0L0019
25

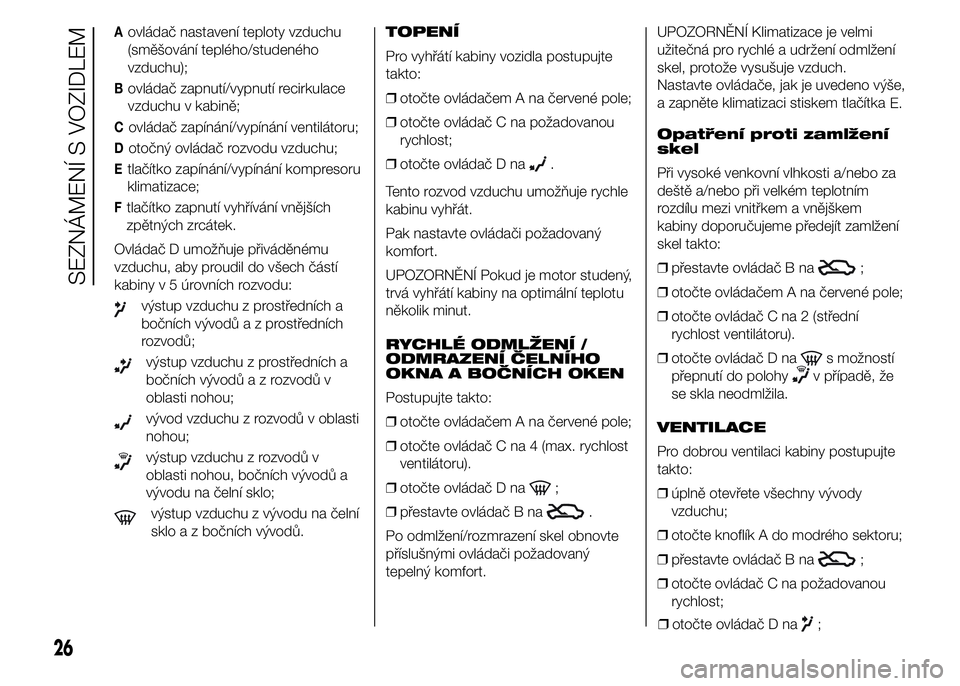

Aovládač nastavení teploty vzduchu
(směšování teplého/studeného
vzduchu);
Bovládač zapnutí/vypnutí recirkulace
vzduchu v kabině;
Covládač zapínání/vypínání ventilátoru;
Dotočný ovládač rozvodu vzduchu;
Etlačítko zapínání/vypínání kompresoru
klimatizace;
Ftlačítko zapnutí vyhřívání vnějších
zpětných zrcátek.
Ovládač D umožňuje přiváděnému
vzduchu, aby proudil do všech částí
kabinyv5úrovních rozvodu:
výstup vzduchu z prostředních a
bočních vývodůazprostředních
rozvodů;
výstup vzduchu z prostředních a
bočních vývodůazrozvodů v
oblasti nohou;
vývod vzduchu z rozvodů v oblasti
nohou;
výstup vzduchu z rozvodů v
oblasti nohou, bočních vývodů a
vývodu na čelní sklo;
výstup vzduchu z vývodu na čelní
sklo a z bočních vývodů.TOPENÍ
Pro vyhřátí kabiny vozidla postupujte
takto:
❒otočte ovládačem A na červené pole;
❒otočte ovládač C na požadovanou
rychlost;
❒otočte ovládač D na
.
Tento rozvod vzduchu umožňuje rychle
kabinu vyhřát.
Pak nastavte ovládači požadovaný
komfort.
UPOZORNĚNÍ Pokud je motor studený,
trvá vyhřátí kabiny na optimální teplotu
několik minut.
RYCHLÉ ODMLŽENÍ /
ODMRAZENÍ ČELNÍHO
OKNA A BOČNÍCH OKEN
Postupujte takto:
❒otočte ovládačem A na červené pole;
❒otočte ovládač C na 4 (max. rychlost
ventilátoru).
❒otočte ovládač D na
;
❒přestavte ovládač B na
.
Po odmlžení/rozmrazení skel obnovte
příslušnými ovládači požadovaný
tepelný komfort.UPOZORNĚNÍ Klimatizace je velmi
užitečná pro rychlé a udržení odmlžení
skel, protože vysušuje vzduch.
Nastavte ovládače, jak je uvedeno výše,
a zapněte klimatizaci stiskem tlačítka
E.
Opatření proti zamlžení
skel
Při vysoké venkovní vlhkosti a/nebo za
deště a/nebo při velkém teplotním
rozdílu mezi vnitřkem a vnějškem
kabiny doporučujeme předejít zamlžení
skel takto:
❒přestavte ovládač B na
;
❒otočte ovládačem A na červené pole;
❒otočte ovládač C na 2 (střední
rychlost ventilátoru).
❒otočte ovládač D na
s možností
přepnutí do polohy
v případě, že
se skla neodmlžila.
VENTILACE
Pro dobrou ventilaci kabiny postupujte
takto:
❒úplně otevřete všechny vývody
vzduchu;
❒otočte knoflík A do modrého sektoru;
❒přestavte ovládač B na
;
❒otočte ovládač C na požadovanou
rychlost;
26
SEZNÁMENÍ S VOZIDLEM
❒otočte ovládač D na;
