Alfa Romeo 4C 2015 Návod na použitie a údržbu (in Slovakian)

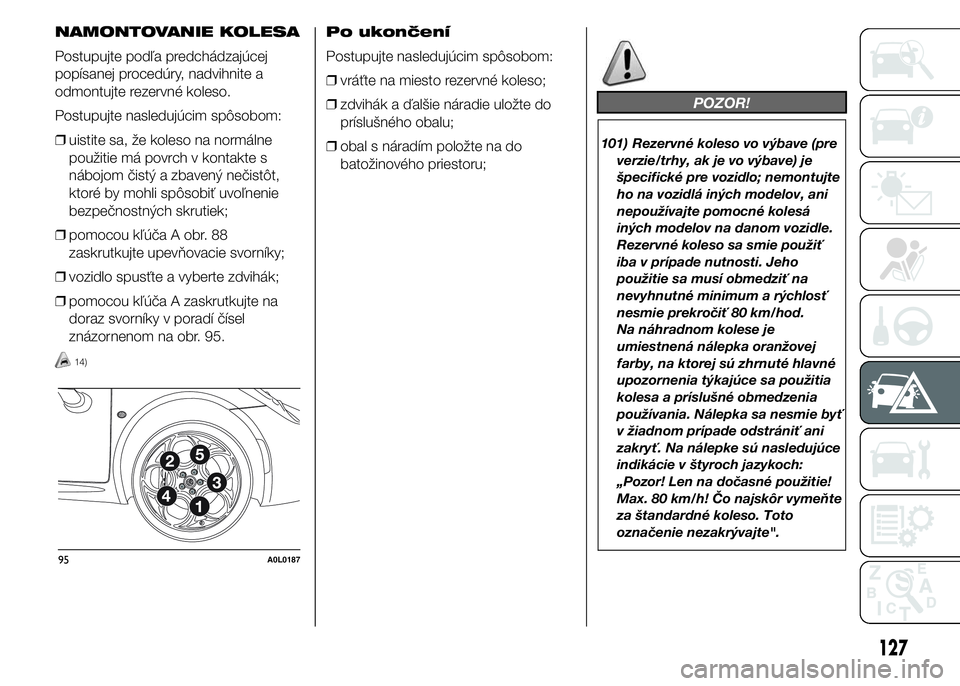

NAMONTOVANIE KOLESA
Postupujte podľa predchádzajúcej
popísanej procedúry, nadvihnite a
odmontujte rezervné koleso.
Postupujte nasledujúcim spôsobom:
❒uistite sa, že koleso na normálne
použitie má povrch v kontakte s
nábojom čistý a zbavený nečistôt,
ktoré by mohli spôsobiť uvoľnenie
bezpečnostných skrutiek;
❒pomocou kľúča A obr. 88
zaskrutkujte upevňovacie svorníky;
❒vozidlo spusťte a vyberte zdvihák;
❒pomocou kľúča A zaskrutkujte na
doraz svorníky v poradí čísel
znázornenom na obr. 95.
14)
Po ukončení
Postupujte nasledujúcim spôsobom:
❒vráťte na miesto rezervné koleso;
❒zdvihák a ďalšie náradie uložte do
príslušného obalu;
❒obal s náradím položte na do
batožinového priestoru;
POZOR!
101) Rezervné koleso vo výbave (pre
verzie/trhy, ak je vo výbave) je
špecifické pre vozidlo; nemontujte
ho na vozidlá iných modelov, ani
nepoužívajte pomocné kolesá
iných modelov na danom vozidle.
Rezervné koleso sa smie použiť
iba v prípade nutnosti. Jeho
použitie sa musí obmedziť na
nevyhnutné minimum a rýchlosť
nesmie prekročiť 80 km/hod.
Na náhradnom kolese je
umiestnená nálepka oranžovej
farby, na ktorej sú zhrnuté hlavné
upozornenia týkajúce sa použitia
kolesa a príslušné obmedzenia
používania. Nálepka sa nesmie byť
v žiadnom prípade odstrániť ani
zakryť. Na nálepke sú nasledujúce
indikácie v štyroch jazykoch:
„Pozor! Len na dočasné použitie!
Max. 80 km/h! Čo najskôr vymeňte
za štandardné koleso. Toto
označenie nezakrývajte".
95A0L0187
127

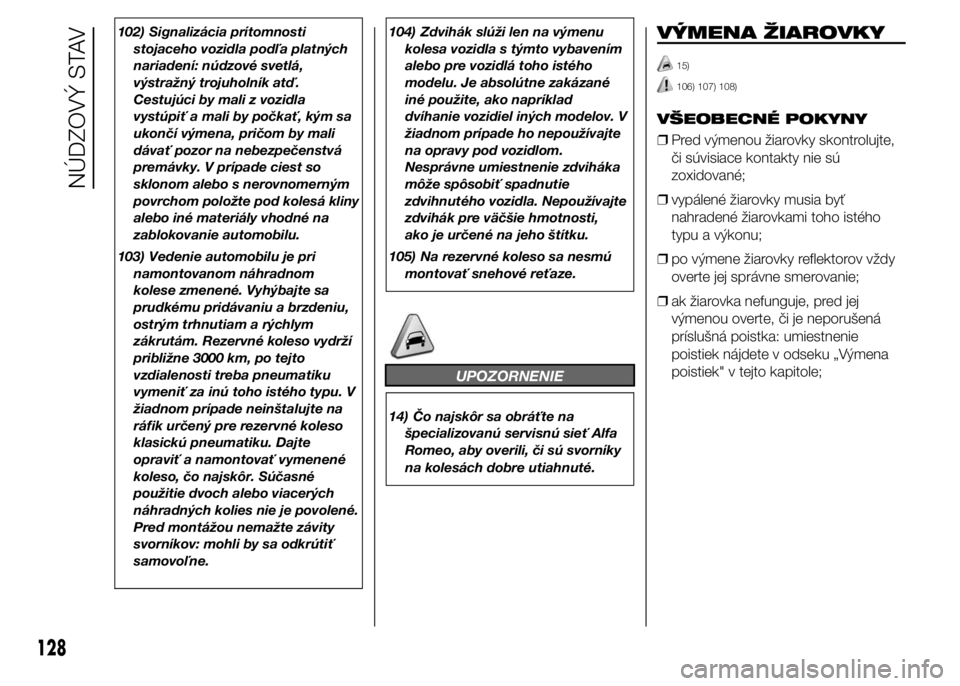

102) Signalizácia prítomnosti
stojaceho vozidla podľa platných
nariadení: núdzové svetlá,
výstražný trojuholník atď.
Cestujúci by mali z vozidla
vystúpiť a mali by počkať, kým sa
ukončí výmena, pričom by mali
dávať pozor na nebezpečenstvá
premávky. V prípade ciest so
sklonom alebo s nerovnomerným
povrchom položte pod kolesá kliny
alebo iné materiály vhodné na
zablokovanie automobilu.
103) Vedenie automobilu je pri
namontovanom náhradnom
kolese zmenené. Vyhýbajte sa
prudkému pridávaniu a brzdeniu,
ostrým trhnutiam a rýchlym
zákrutám. Rezervné koleso vydrží
približne 3000 km, po tejto
vzdialenosti treba pneumatiku
vymeniť za inú toho istého typu. V
žiadnom prípade neinštalujte na
ráfik určený pre rezervné koleso
klasickú pneumatiku. Dajte
opraviť a namontovať vymenené
koleso, čo najskôr. Súčasné
použitie dvoch alebo viacerých
náhradných kolies nie je povolené.
Pred montážou nemažte závity
svorníkov: mohli by sa odkrútiť
samovoľne.104) Zdvihák slúži len na výmenu
kolesa vozidla s týmto vybavením
alebo pre vozidlá toho istého
modelu. Je absolútne zakázané
iné použite, ako napríklad
dvíhanie vozidiel iných modelov. V
žiadnom prípade ho nepoužívajte
na opravy pod vozidlom.
Nesprávne umiestnenie zdviháka
môže spôsobiť spadnutie
zdvihnutého vozidla. Nepoužívajte
zdvihák pre väčšie hmotnosti,
ako je určené na jeho štítku.
105) Na rezervné koleso sa nesmú
montovať snehové reťaze.
UPOZORNENIE
14) Čo najskôr sa obráťte na
špecializovanú servisnú sieť Alfa
Romeo, aby overili, či sú svorníky
na kolesách dobre utiahnuté.
VÝMENA ŽIAROVKY
15)
106) 107) 108)
VŠEOBECNÉ POKYNY
❒Pred výmenou žiarovky skontrolujte,
či súvisiace kontakty nie sú
zoxidované;
❒vypálené žiarovky musia byť
nahradené žiarovkami toho istého
typu a výkonu;
❒po výmene žiarovky reflektorov vždy
overte jej správne smerovanie;
❒ak žiarovka nefunguje, pred jej
výmenou overte, či je neporušená
príslušná poistka: umiestnenie
poistiek nájdete v odseku „Výmena
poistiek" v tejto kapitole;
128
NÚDZOVÝ STAV

UPOZORNENIE

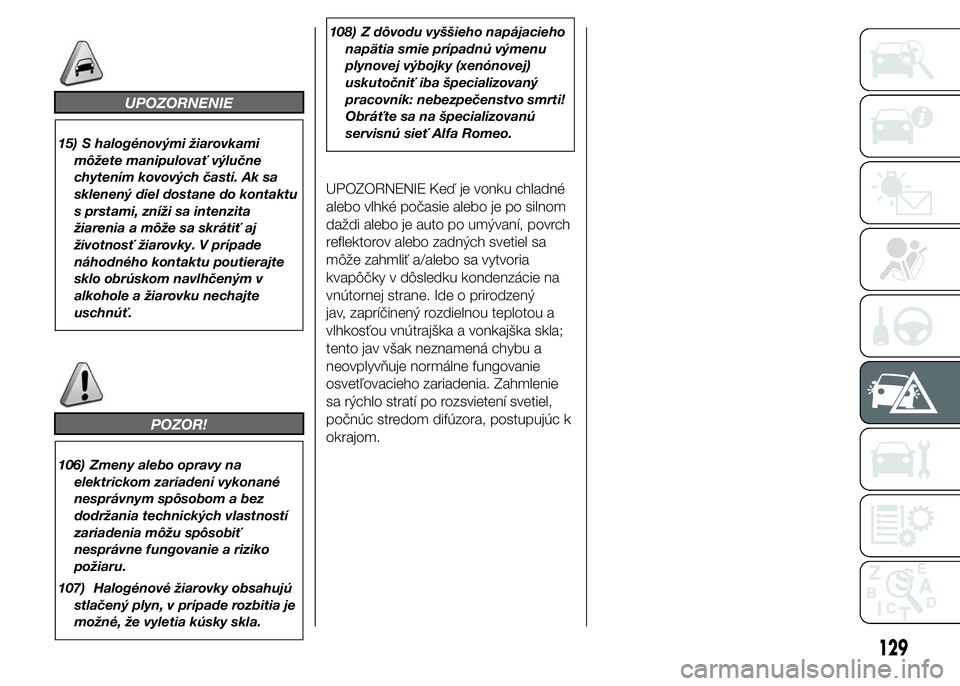

15) S halogénovými žiarovkami
môžete manipulovať výlučne
chytením kovových častí. Ak sa
sklenený diel dostane do kontaktu
s prstami, zníži sa intenzita
žiarenia a môže sa skrátiť aj
životnosť žiarovky. V prípade
náhodného kontaktu poutierajte
sklo obrúskom navlhčeným v
alkohole a žiarovku nechajte
uschnúť.
POZOR!
106) Zmeny alebo opravy na
elektrickom zariadení vykonané
nesprávnym spôsobom a bez
dodržania technických vlastností
zariadenia môžu spôsobiť
nesprávne fungovanie a riziko
požiaru.
107) Halogénové žiarovky obsahujú
stlačený plyn, v prípade rozbitia je
možné, že vyletia kúsky skla.108) Z dôvodu vyššieho napájacieho
napätia smie prípadnú výmenu
plynovej výbojky (xenónovej)
uskutočniť iba špecializovaný
pracovník: nebezpečenstvo smrti!
Obráťte sa na špecializovanú
servisnú sieť Alfa Romeo.
UPOZORNENIE Keď je vonku chladné
alebo vlhké počasie alebo je po silnom
daždi alebo je auto po umývaní, povrch
reflektorov alebo zadných svetiel sa
môže zahmliť a/alebo sa vytvoria
kvapôčky v dôsledku kondenzácie na
vnútornej strane. Ide o prirodzený
jav, zapríčinený rozdielnou teplotou a
vlhkosťou vnútrajška a vonkajška skla;
tento jav však neznamená chybu a
neovplyvňuje normálne fungovanie
osvetľovacieho zariadenia. Zahmlenie
sa rýchlo stratí po rozsvietení svetiel,
počnúc stredom difúzora, postupujúc k
okrajom.
129

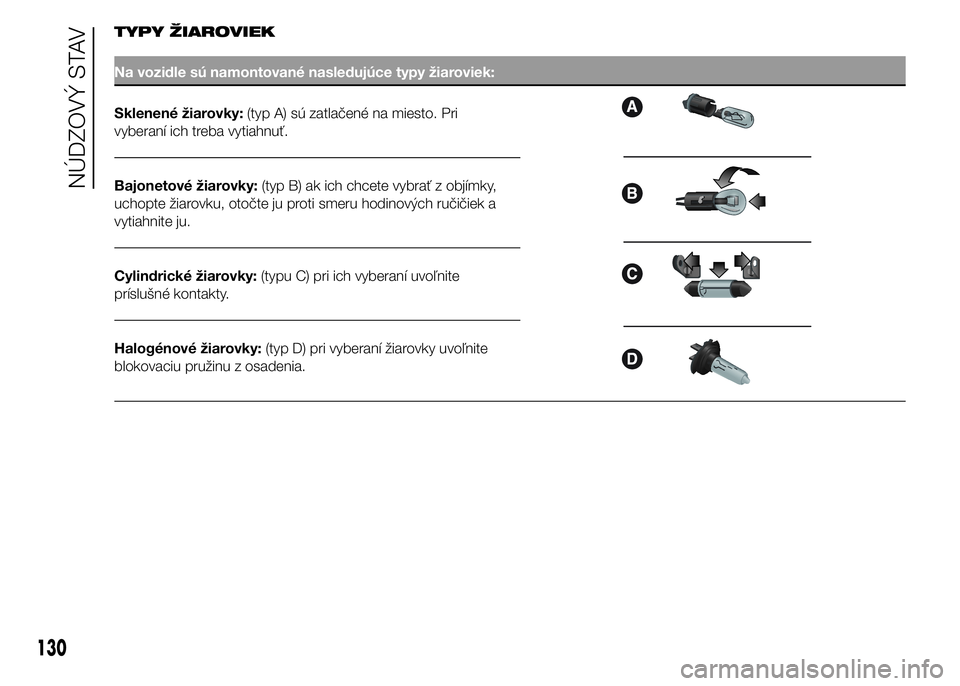

TYPY ŽIAROVIEK
Na vozidle sú namontované nasledujúce typy žiaroviek:
Sklenené žiarovky:(typ A) sú zatlačené na miesto. Pri
vyberaní ich treba vytiahnuť.
Bajonetové žiarovky:(typ B) ak ich chcete vybrať z objímky,
uchopte žiarovku, otočte ju proti smeru hodinových ručičiek a
vytiahnite ju.
Cylindrické žiarovky:(typu C) pri ich vyberaní uvoľnite
príslušné kontakty.
Halogénové žiarovky:(typ D) pri vyberaní žiarovky uvoľnite
blokovaciu pružinu z osadenia.
130
NÚDZOVÝ STAV

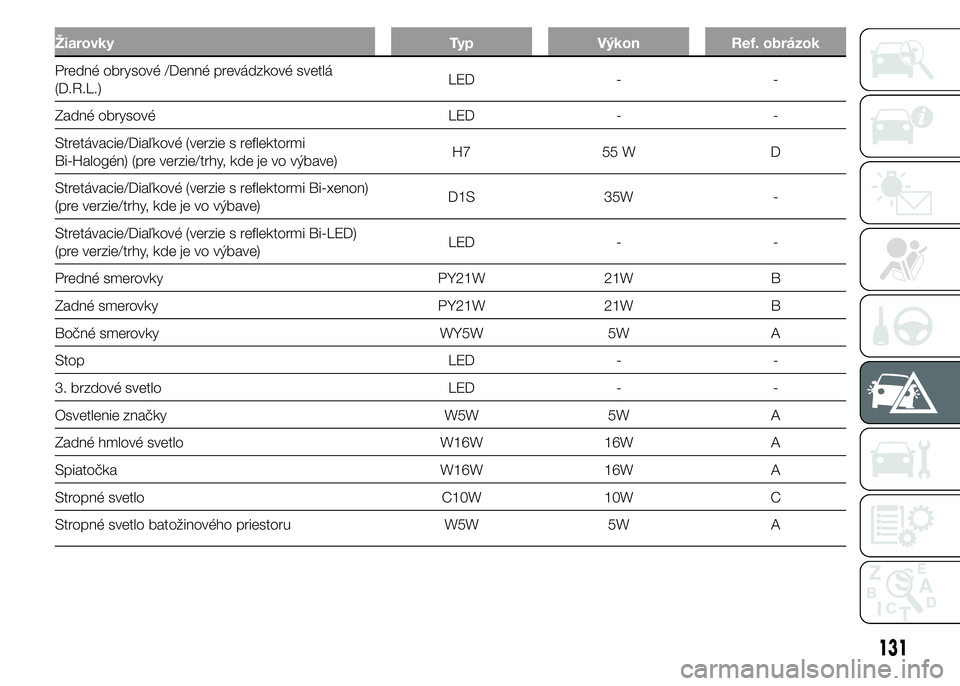

Žiarovky Typ Výkon Ref. obrázok
Predné obrysové /Denné prevádzkové svetlá
(D.R.L.)LED - -
Zadné obrysové LED - -
Stretávacie/Diaľkové (verzie s reflektormi
Bi-Halogén) (pre verzie/trhy, kde je vo výbave)H7 55 W D
Stretávacie/Diaľkové (verzie s reflektormi Bi-xenon)
(pre verzie/trhy, kde je vo výbave)D1S 35W -
Stretávacie/Diaľkové (verzie s reflektormi Bi-LED)
(pre verzie/trhy, kde je vo výbave)LED - -
Predné smerovky PY21W 21W B
Zadné smerovky PY21W 21W B
Bočné smerovky WY5W 5W A
Stop LED - -
3. brzdové svetlo LED - -
Osvetlenie značky W5W 5W A
Zadné hmlové svetlo W16W 16W A
Spiatočka W16W 16W A
Stropné svetlo C10W 10W C
Stropné svetlo batožinového priestoru W5W 5W A
131

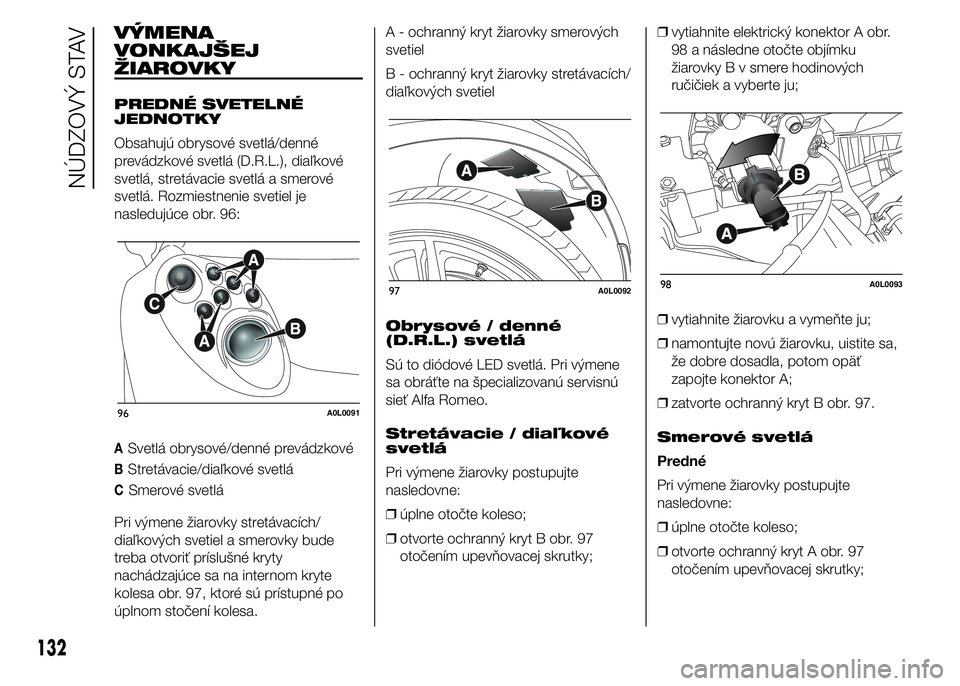

VÝMENA
VONKAJŠEJ
ŽIAROVKY
PREDNÉ SVETELNÉ
JEDNOTKY
Obsahujú obrysové svetlá/denné
prevádzkové svetlá (D.R.L.), diaľkové
svetlá, stretávacie svetlá a smerové
svetlá. Rozmiestnenie svetiel je
nasledujúce obr. 96:
ASvetlá obrysové/denné prevádzkové
BStretávacie/diaľkové svetlá
CSmerové svetlá
Pri výmene žiarovky stretávacích/
diaľkových svetiel a smerovky bude
treba otvoriť príslušné kryty
nachádzajúce sa na internom kryte
kolesa obr. 97, ktoré sú prístupné po
úplnom stočení kolesa.A - ochranný kryt žiarovky smerových
svetiel
B - ochranný kryt žiarovky stretávacích/
diaľkových svetiel
Obrysové / denné
(D.R.L.) svetlá
Sú to diódové LED svetlá. Pri výmene
sa obráťte na špecializovanú servisnú
sieť Alfa Romeo.
Stretávacie / diaľkové
svetlá
Pri výmene žiarovky postupujte
nasledovne:
❒úplne otočte koleso;
❒otvorte ochranný kryt B obr. 97
otočením upevňovacej skrutky;❒vytiahnite elektrický konektor A obr.
98 a následne otočte objímku
žiarovky B v smere hodinových
ručičiek a vyberte ju;
❒vytiahnite žiarovku a vymeňte ju;
❒namontujte novú žiarovku, uistite sa,
že dobre dosadla, potom opäť
zapojte konektor A;
❒zatvorte ochranný kryt B obr. 97.
Smerové svetlá
Predné
Pri výmene žiarovky postupujte
nasledovne:
❒úplne otočte koleso;
❒otvorte ochranný kryt A obr. 97
otočením upevňovacej skrutky;
96A0L0091
97A0L009298A0L0093
132
NÚDZOVÝ STAV

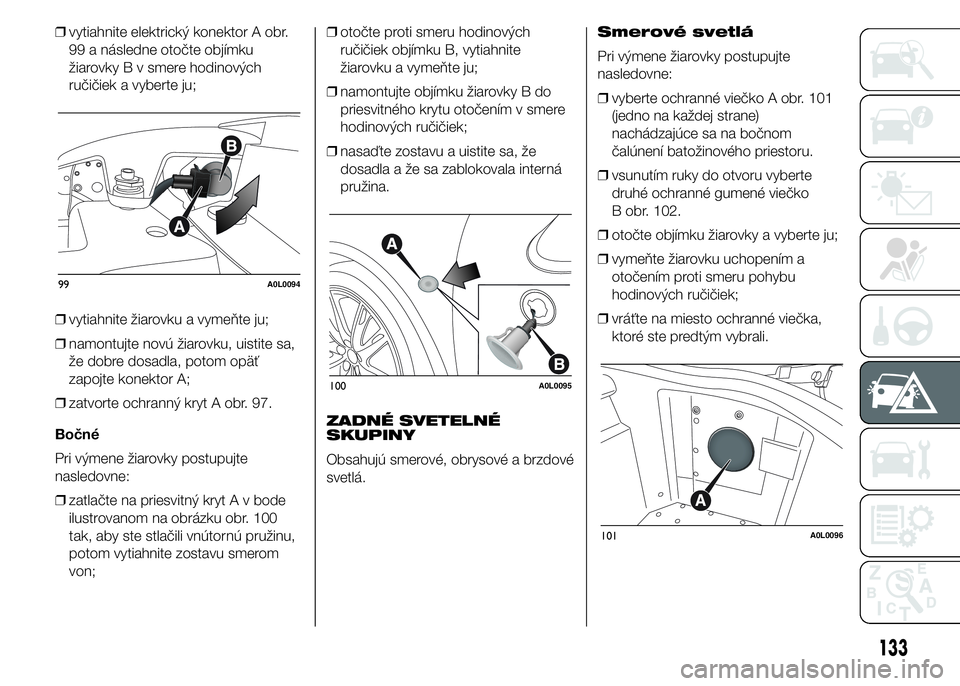

❒vytiahnite elektrický konektor A obr.
99 a následne otočte objímku
žiarovky B v smere hodinových
ručičiek a vyberte ju;
❒vytiahnite žiarovku a vymeňte ju;
❒namontujte novú žiarovku, uistite sa,
že dobre dosadla, potom opäť
zapojte konektor A;
❒zatvorte ochranný kryt A obr. 97.
Bočné
Pri výmene žiarovky postupujte
nasledovne:
❒zatlačte na priesvitný kryt A v bode
ilustrovanom na obrázku obr. 100
tak, aby ste stlačili vnútornú pružinu,
potom vytiahnite zostavu smerom
von;❒otočte proti smeru hodinových
ručičiek objímku B, vytiahnite
žiarovku a vymeňte ju;
❒namontujte objímku žiarovky B do
priesvitného krytu otočením v smere
hodinových ručičiek;
❒nasaďte zostavu a uistite sa, že
dosadla a že sa zablokovala interná
pružina.
ZADNÉ SVETELNÉ
SKUPINY
Obsahujú smerové, obrysové a brzdové
svetlá.Smerové svetlá
Pri výmene žiarovky postupujte
nasledovne:
❒vyberte ochranné viečko A obr. 101
(jedno na každej strane)
nachádzajúce sa na bočnom
čalúnení batožinového priestoru.
❒vsunutím ruky do otvoru vyberte
druhé ochranné gumené viečko
B obr. 102.
❒otočte objímku žiarovky a vyberte ju;
❒vymeňte žiarovku uchopením a
otočením proti smeru pohybu
hodinových ručičiek;
❒vráťte na miesto ochranné viečka,
ktoré ste predtým vybrali.
99A0L0094
100A0L0095
101A0L0096
133

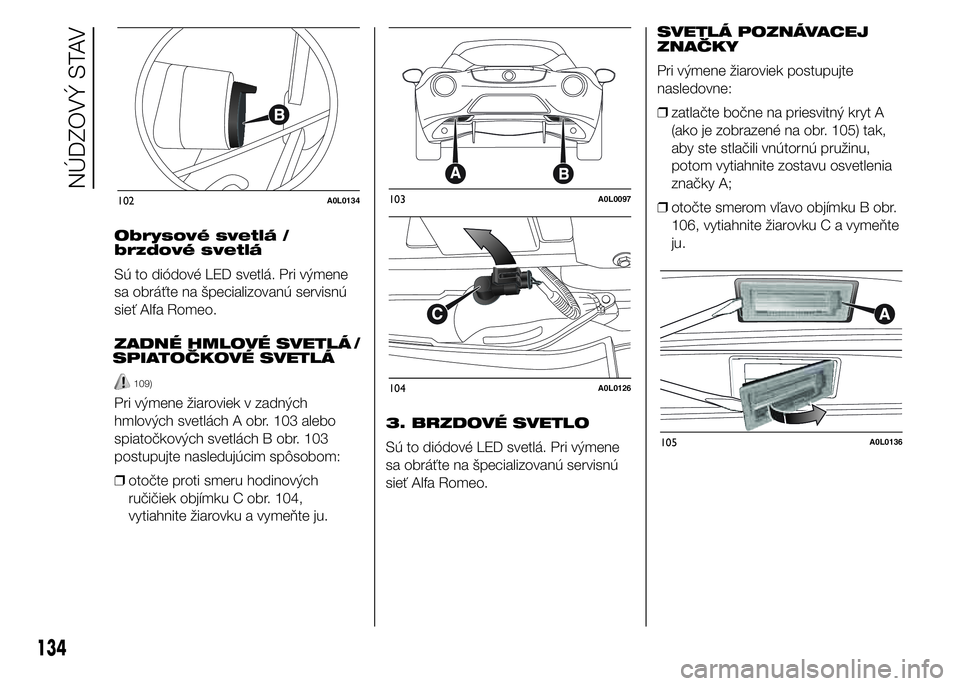

Obrysové svetlá /
brzdové svetlá
Sú to diódové LED svetlá. Pri výmene
sa obráťte na špecializovanú servisnú
sieť Alfa Romeo.
ZADNÉ HMLOVÉ SVETLÁ/
SPIATOČKOVÉ SVETLÁ
109)
Pri výmene žiaroviek v zadných
hmlových svetlách A obr. 103 alebo
spiatočkových svetlách B obr. 103
postupujte nasledujúcim spôsobom:
❒otočte proti smeru hodinových
ručičiek objímku C obr. 104,
vytiahnite žiarovku a vymeňte ju.3. BRZDOVÉ SVETLO
Sú to diódové LED svetlá. Pri výmene
sa obráťte na špecializovanú servisnú
sieť Alfa Romeo.SVETLÁ POZNÁVACEJ
ZNAČKY
Pri výmene žiaroviek postupujte
nasledovne:
❒zatlačte bočne na priesvitný kryt A
(ako je zobrazené na obr. 105) tak,
aby ste stlačili vnútornú pružinu,
potom vytiahnite zostavu osvetlenia
značky A;
❒otočte smerom vľavo objímku B obr.
106, vytiahnite žiarovku C a vymeňte
ju.
102A0L0134103A0L0097
104A0L0126
105A0L0136
134
NÚDZOVÝ STAV

POZOR!
109) Zadné hmlové svetlo a svetlo
spiatočky sú umiestnené blízko
tlmiča, dávajte pozor, aby ste
sa pri výmene žiarovky nepopálili.

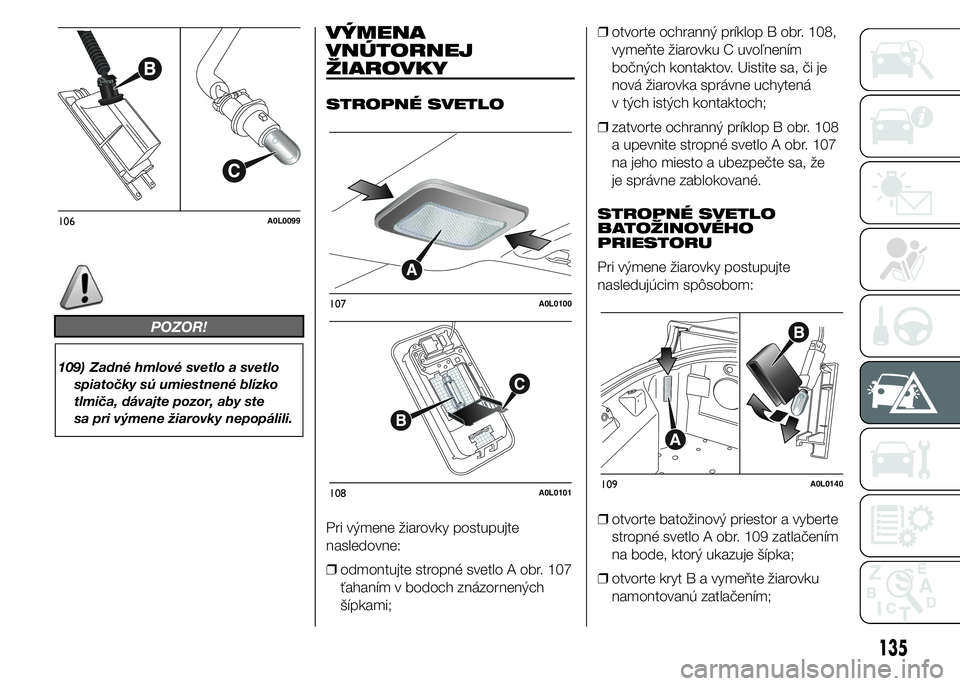

VÝMENA
VNÚTORNEJ
ŽIAROVKY
STROPNÉ SVETLO
Pri výmene žiarovky postupujte
nasledovne:
❒odmontujte stropné svetlo A obr. 107
ťahaním v bodoch znázornených
šípkami;❒otvorte ochranný príklop B obr. 108,
vymeňte žiarovku C uvoľnením
bočných kontaktov. Uistite sa, či je
nová žiarovka správne uchytená
v tých istých kontaktoch;
❒zatvorte ochranný príklop B obr. 108
a upevnite stropné svetlo A obr. 107
na jeho miesto a ubezpečte sa, že
je správne zablokované.
STROPNÉ SVETLO
BATOŽINOVÉHO
PRIESTORU
Pri výmene žiarovky postupujte
nasledujúcim spôsobom:
❒otvorte batožinový priestor a vyberte
stropné svetlo A obr. 109 zatlačením
na bode, ktorý ukazuje šípka;
❒otvorte kryt B a vymeňte žiarovku
namontovanú zatlačením;
106A0L0099
107A0L0100
108A0L0101109A0L0140
135

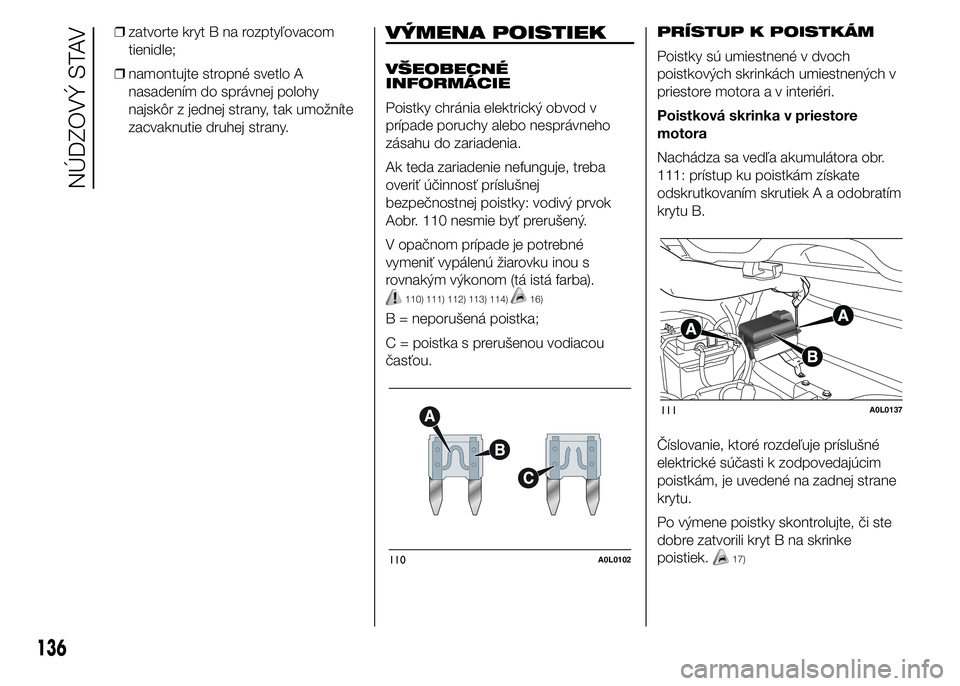

❒zatvorte kryt B na rozptyľovacom
tienidle;
❒namontujte stropné svetlo A
nasadením do správnej polohy
najskôr z jednej strany, tak umožníte
zacvaknutie druhej strany.VÝMENA POISTIEK
VŠEOBECNÉ
INFORMÁCIE
Poistky chránia elektrický obvod v
prípade poruchy alebo nesprávneho
zásahu do zariadenia.
Ak teda zariadenie nefunguje, treba
overiť účinnosť príslušnej
bezpečnostnej poistky: vodivý prvok
Aobr. 110 nesmie byť prerušený.
V opačnom prípade je potrebné
vymeniť vypálenú žiarovku inou s
rovnakým výkonom (tá istá farba).
110) 111) 112) 113) 114)16)
B = neporušená poistka;
C = poistka s prerušenou vodiacou
časťou.PRÍSTUP K POISTKÁM
Poistky sú umiestnené v dvoch
poistkových skrinkách umiestnených v
priestore motora a v interiéri.
Poistková skrinka v priestore
motora
Nachádza sa vedľa akumulátora obr.
111: prístup ku poistkám získate
odskrutkovaním skrutiek A a odobratím
krytu B.
Číslovanie, ktoré rozdeľuje príslušné
elektrické súčasti k zodpovedajúcim
poistkám, je uvedené na zadnej strane
krytu.
Po výmene poistky skontrolujte, či ste
dobre zatvorili kryt B na skrinke
poistiek.
17)110A0L0102
111A0L0137
136
NÚDZOVÝ STAV
